Электропрогрев бетона в зимнее время: схемы и способы

Самым распространенным методом подогрева бетона, во время заливки в зимнее время, является электропрогрев, который используется в тех случаях, когда обычного утепления объекта не достаточно. Именно о нем мы сегодня и поговорим.

Прогреть бетон в зимнее время можно несколькими методами:

1. Прогрев бетона электродами.
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки
4. Подогрев индукционным методом
5. Инфракрасным излучением

Стоит отметить, что независимо от способа, электропрогрев бетона должен сопровождаться его утеплением или хотя бы созданием термоса вокруг объекта. В противном случае, равномерного прогрева может не получиться, а это не очень хорошо скажется на его конечной прочности.

Прогрев бетона электродами – самый распространенный метод электропрогрева в зимнее время. Это связано, в первую очередь, с простотой и дешевизной, потому что, в отдельных случаях, нет необходимости тратиться на нагревательные провода, дорогие трансформаторы и т.

п.

Принцип действия такого способа электропрогрева основывается на физических свойствах электрического тока, который при прохождении через материал выделяет определенное количество теплоты.

В данном случае, проводимым материалом является сам бетон, другими словами, когда ток проходит через водосодержащий бетон, он в это время его нагревает.

Внимание! Если бетонная конструкция содержит в себе арматурный каркас, не рекомендуется подавать на электроды напряжение более 127 В. В случае отсутствия металлического каркаса, можно использовать как 220 В, так и 380 В. Большее напряжение применять не рекомендуют.

Существует несколько видов электродов для прогрева бетона в зимнее время:

Электроды стержневые. Для их создания используется металлическая арматура d 8 – 12 мм. Такие стержни вставляются в бетон на небольшом расстоянии и подключаются к разным фазам, как на схеме. В случаях сложных конструкций, такие электроды для прогрева бетона будут незаменимы. Стеклопластиковая арматура для таких целей не подойдет, потому что она является диэлектриком.

Электроды в виде пластин. Иногда их называют пластинчатыми электродами. Схема подключения такого подогрева очень проста – пластины располагаются на обоих противоположных внутренних сторонах опалубки и подключаются к разным фазам, а проходящий ток будет нагревать бетон. Вместо широких пластин иногда используют узкие полосы, принцип действия этих полос — такой же.

Электроды струнные. Используются при заливке колонн, балок, столбов и похожих конструкций. Принцип действия все тот же, струны подключаются к разным фазам, тем самым нагревая бетон в зимнее время.

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло.

Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 50⁰С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 10⁰С в час.

проводами, кабелем, термостатами, электродами, сварочным аппаратом

С наступлением холодов монолитное строительство сталкивается с проблемой обеспечения достаточной прочности бетона. При понижении температуры до отрицательного значения вода, находящаяся в растворе, замерзает, превращается в кристаллы льда, которые оказывают разрушающее воздействие на структуру бетона и значительно снижают его конечную прочность. Чтобы нивелировать негативное воздействие мороза, осуществляют прогрев бетона в зимнее время, обеспечивающий оптимальный температурный режим для его застывания.

При правильном подходе процедура обеспечивает:

• равномерный прогрев всей поверхности;
• застывание бетона без трещин и дефектов;
• высокую скорость набора марочной прочности;
• сокращения сроков строительства.

Технология прогрева бетона в зимний период

В зависимости от температуры окружающей среды, особенностей строительной конструкции, экономической целесообразности применяются различные способы создания и поддержания уровня влажности и температурного режима, необходимых для набора бетоном прочности в самые сжатые сроки.

В рамках работ используют кабель для прогрева бетона, термоматы, электроды и другие методы. Профессиональные строители рекомендуют использовать одновременно несколько методов, чтобы добиться максимальной эффективности процедуры.

Технология каждого способа имеет свои особенности. Например, при использовании установки для сварки необходим доступ к подключению к электросети. Также у каждого метода есть свои преимущества и недостатки. Поэтому рассмотрим отдельно каждый из них.

Как прогреть бетон зимой?

При выборе конкретной технологии анализируются метеорологические условия, масштаб работ, энергозатраты  и рассчитывается экономическая эффективность.

Трансформатор (генератор)

Данный способ является самым распространенным и применяется как минимум в 70-ти случаях из 100. Для прогрева предварительно прокладывается провод ПНСВ, после этого проводят заливку бетонного раствора. Провод нагревается с помощью трансформатора, создающего пониженное напряжение.

В данном случае большое значение имеет правильная укладка кабеля, который будет греть смесь.

Основные этапы работы выглядят так:

• поверхность тщательно очищается, чтобы камни или мусор не повредили изоляционную оболочку кабеля;
• аккуратно в виде «змейки» укладывается провод, не допускаются перегибы, которые могут повредить токопроводящую жилу;
• проводить пуск желательно при стабильном напряжении в сети;
• греющий кабель подводится к источнику питания и подключается по стандартной схеме;
• скорость разогрева раствора должна составлять 10 градусов за два часа, при основном нагреве температура должны быть не выше 80 градусов, скорость остывания – до 5 градусов в час.

Основные преимущества использования провода ПНСВ (одножильного провода со стальной жилой):

• Невысокая стоимость, поскольку трансформатор потребляет намного меньше энергии, чем другие электроагрегаты.
• Возможность получить дополнительную экономии за счет аренды оборудования.
• Можно использовать в любую погоду.

Сварочный аппарат

В случаях, когда температура воздуха понижается до +5С, электрики рекомендуют использовать для прогрева сварочный агрегат масляного или воздушного типа. Алгоритм работы такой же, как и при использовании трансформатора.

Термоматы

В основном, их применяют в северных регионах, где вопросы создания необходимого температурного режима являются наиболее актуальными. Термоматы – это приспособления, которые функционируют в автономном режиме.

Положительными сторонами их использования является:

• экономное потребление электроэнергии;
• равномерный прогрев, исключение зонального перегрева;
• контроль температуры происходит в автоматическом режиме;
• бетон набирает 70,0% прочности в течение 12 часов.

Оборудование имеет достаточно высокую стоимость.

Электроды

Трансформатор может понадобиться и при использовании в качестве нагревательного элемента электродов. Этот способ подходит при устройстве вертикальных конструкций — стен, колонн. К трансформатору подключаются металлические стержни, которые устанавливаются в раствор на расстоянии 60 — 100 см друг от друга. С помощью трансформатора можно понижать напряжение, за счет чего происходит нагрев.

В зависимости от особенностей конструкции используются следующие виды электродов:

• стержневые – для элементов со сложной конфигурацией;
• пластинчатые – крепятся на внутреннюю часть опалубки;
• струнные – подходящий вариант для обогрева колонн;
• полосовые – можно устанавливать с одной или с обеих сторон конструкции.

Преимуществом метода является:

• быстрая и простая установка обогревательных элементов;
• невысокая стоимость используемых материалов.

В данном случае электроэнергия расходуется не самым экономным образом.

Кроме перечисленных технологий,  при устройстве массивных конструкций с небольшой поверхностью охлаждения широко применяется доступный и недорогой метод «термоса».

Работы выполняются в таком порядке:

• бетонный раствор заливается в опалубку;
• после выравнивания поверхности все открытые участки накрываются теплоизоляционным материалом;
• для ускорения процесса рекомендуется использовать специальные добавки при приготовлении рабочего раствора.

Также на практике используется индукционный способ, термоактивные щиты, инфракрасные установки. Последний метод также широко применяется. Для его реализации используется инфракрасная установка, которая не требует специального монтажа и подходит для работы с конструкциями, которые имеют разную конфигурацию.

Регулировать температурный режим можно путем перемещения установки на другое место. ИК-установка качественно прогревает раствор при невысоком расходе электроэнергии. Для контроля температуры бетонного раствора используют пирометр — специальный прибор, который может быть погружным или поверхностным.

Обогрев бетона в зимнее время

Содержание

1. Технологии прогрева бетона
2. Контактный метод
3. Провод ПНСВ
4. Другие технологии
5. Нормативные документы

Строители давно оценили особое свойство смеси цемента, песка и щебня: набор прочности бетоном в процессе застывания. Строгие нормы регламентируют сроки достижения максимального показателя при различных температурных режимах. Несоблюдение норм грозит отказом в сдаче объекта в эксплуатацию.

В теплое время года проблем с выдерживанием залитой конструкции не возникает. Зимой строители принимают специальные меры – обеспечивают электропрогрев до набора максимальной прочности.

Технологии прогрева бетона

Работы по бетонированию проводят в несколько этапов.

Подготовленную смесь заливают в жесткую опалубку, которая обеспечивает формирование конструкции. Это могут быть:

• фундамент здания или инфраструктурного объекта – стадиона, спортивного комплекса, бассейна, торгово-развлекательного или бизнес-центра и т.д.;
• опоры и перекрытия при использовании монолитно-каркасной технологии;
• конструктивные элементы мостов или путепроводов.

Способы прогрева и правила проведения работ (в частности, электробезопасность) зависят от типа конструкции, наличия арматуры или сетки.

Контактный метод

Для проведения бетонных работ в зимнее время используют несколько технологий. Распространенный метод – прогрев бетона электродами. Одно из свойств материала – высокая теплопроводность: тепло передается по раствору через электроды, нагретые до 80° С. Существует несколько схем размещения контактных элементов:

1. Пластинчатые электроды. Технология прогрева предполагает размещение контактных пластин на внутренних сторонах опалубки, обычно с противоположных сторон. Иногда вместо пластин монтируют металлические полоски;
2. Стержневые электроды. Обычная металлическая арматура сечением 8-12 мм. По определенной схеме стержни размещают в толще застывающей массы и подключают к источнику тока. Расстояние между электродами рассчитывают по специальной таблице для равномерного прогрева;
3. Струнные электроды. Применяются для обогрева опор, колонн, балок.

Технология прогрева предполагает использование переменного тока. Постоянный ток вызывает реакцию электролиза воды, которая содержится в растворе. Также существуют ограничения по предельному напряжению в зависимости от типов конструкций. Поэтому для соблюдения технологии рекомендуется использовать трансформаторное оборудование.

Провод ПНСВ

Наиболее прогрессивный и технологически выверенный способ обеспечить набор прочности в зимнее время. Работы обходятся дороже, но за счет размещения нагревательного провода внутри застывающего раствора происходит равномерный прогрев всего объема.

Провод имеет простую структуру – стальная жила, она же нагревательный элемент, помещается в изоляционный материал (ПВХ). Ток проходит сквозь жилу, металл разогревается, отдает тепло бетону. Температурный режим регулируется уровнем напряжения; для получения необходимой мощности применяют понижающие трансформаторы.

Прогрев бетона проводом ПНСВ выполняют по следующей схеме:

• Провод размещают вдоль арматуры и закрепляют. Работы по монтажу ПНСВ и заливке раствора проводят аккуратно, чтобы не нарушить целостность изоляции и самой жилы;
• Предупреждают контакт провода с землей, опалубкой, другими элементами;
• Нагревательные провода подсоединяют к отключенной трансформаторной установке;
• Используют постоянный или переменный ток – изоляция препятствует реакции электролиза во время зимнего бетонирования.

Перед началом работ подготавливается технологическая карта, согласно которой укладывают провода.

Другие технологии

Гораздо реже при проведении бетонных работ при низких температурах используют электрообогрев опалубки. Метод менее эффективный и более энергозатратный, чем прогрев проводами ПНСВ.

Нагревательные элементы размещают внутри опалубки или с наружной стороны. Технология подходит не для всех типов конструкций. Например, при заливке фундамента тепло не проникает в толщу бетона.

Для тонких конструкций применяют инфракрасный способ обогрева. Лучи воздействуют на поверхность, затем проникают в толщу раствора и обеспечивают равномерное распределение тепла.

Также для прогрева применяют специальные маты, которыми полностью покрывают поверхность.

Нормативные документы

Схема укладки (провода ПНСВ), как и другие работы по созданию условий для набора прочности бетонных конструкций, четко регламентирует ГОСТ. К требованиям относятся:

• Подготовка раствора. В бетон добавляют специальные компоненты, которые препятствуют замерзанию смеси при отрицательной температуре;
• Мероприятия по прогреву залитой конструкции с использованием наиболее рациональной технологии;
• Задействование квалифицированных специалистов, которые проводят расчеты, составляют специальную таблицу и контролируют отвердевание и набор прочности.

Нормы и технологические карты также определяют очередность проведения работ по подготовке к обогреву и демонтажу трансформаторного оборудования, опалубок и других элементов.

При контроле за отвердеванием бетона специалисты оценивают физико-химические свойства раствора, проводят визуальный осмотр. Один из показателей успешного набора прочности – постепенное изменение цвета до светлого, почти белого.

Темно-серый цвет указывает на замерзание массы и утрату свойств бетона. В этом случае работы проводят повторно или откладывают до наступления благоприятных условий. Чтобы избежать подобных эксцессов, задействуют опытных специалистов, которые изначально выбирают правильную тактику бетонирования и соблюдают технологию прогрева.

Обогрев бетона зимой — Монолит

Ведение круглогодичного строительства требует подогрева бетонной смеси в зимний период. Во время затвердевания бетона температура должна быть +20°С. Только в таких температурных условиях схватывание раствора будет равномерным и постоянным. Выполнить обогрев бетона зимой можно разными методами:

Провод для обогрева бетона

Обогрев бетона проводом ПНСВ зимой

Среди электрических методов обогрева бетона самым эффективным является нагревание ПНСВ проводом. Этот метод заключается в нагревании ж/б конструкции теплом, выделяемым проводом. Нагревательный провод со стальной жилой имеет ПВХ изоляцию и различное сечение.

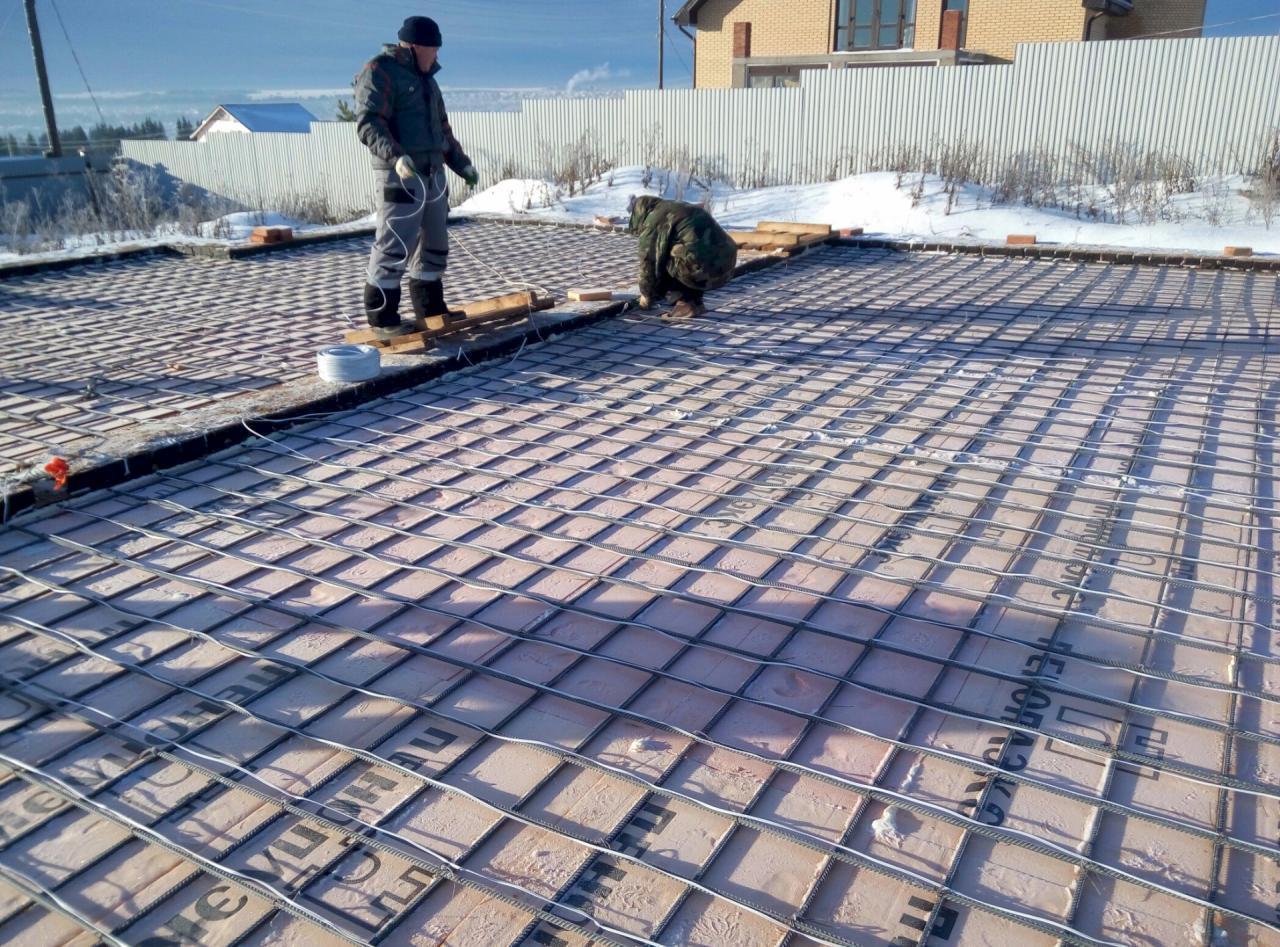

Для электропрогрева бетона провод укладывают на арматуру перед заливкой раствора и привязывают к ней. Это необходимо для избегания повреждения во время заливки. Закрепленный провод не должен касаться опалубки или земли и выходить на поверхность

Монтаж ПНСВ провода

бетона. Бетон крепят к арматуре кусочками самого ПНСВ провода, важно не повредить изоляцию во время монтажа иначе происходит замыкание всей системы и обогрев не работает. Необходимую длину ПНСВ определяют по его сечению, сопротивлению и наружной температуре. После монтажа провода и заливки раствора, концы провода подключают к трансформатору для подачи напряжения 50 В.

Существуют и другие виды провода, не требующие подключения к трансформатору. Но все же ПНСВ является более эффективным.

Обогрев бетона при помощи электродов

Разогрев бетона при помощи электродов был очень популярен раньше, но в последнее время его он существенно уступил место ПНСВ комутации. Он заключается в выделении тепла электричеством, проходящим через влажный бетон. Подведение напряжения к бетону осуществляют при помощи электродов. В зависимости от их расположения подогрев может быть двух типов:

• Для сквозного прогрева бетона электроды устанавливают по всему сечению бетонной конструкции;
• Для периферийного прогрева бетона установку электродов выполняют снаружи бетонной конструкции.

К электродам подключают только переменный ток, так как от постоянного тока на поверхности электродов образуются солевые отложения. Для ж/б конструкций с арматурным каркасом подают напряжение не более 127 В. Бетонные растворы без металлических каркасов подогревают подачей напряжения 220-380 В. Для подогрева раствора применяют несколько видов электродов:

• Стержневые электроды изготавливают из арматуры диаметром 8-12 мм. Их забивают молотком в просверленные отверстия на не большом расстоянии друг от друга и выполняют их коммутацию;
• Пластинчатые электроды изготавливают из широких металлических пластин или узких полос. Их укладывают на двух внутренних сторонах опалубка друг против друга и выполняют их подключение к разным фазам;
• Струнные электроды изготавливают из гладкой металлической арматуры диаметром 4-6 мм для подогрева бетонных столбов, балок и других аналогичных конструкций. Их укладывают в центральной части конструкции, а концы выводят через отверстие в опалубке и подсоединяют коммутирующие провода.

Во время подогрева бетон укрывают слоем гидроизоляции и теплоизоляции. Этот метод имеет недостатки в силу того что бетонная смесь

Утепление колонны

прогревается неравномерно, а в месте непосредственного контакта электрода может попросту пережигаться и терять свои свойства.

Обогрев опалубки

Этот метод похож на обогрев бетона пластинчатыми электродами. Но в данном варианте обогревается не внутренняя сторона опалубки, а наружная. Иногда электроды располагают внутри самой опалубки во время ее строительства.

Обогрев опалубки электричеством применяют редко. Это связано со сложностью конструкции и малым соприкосновением опалубки с бетоном. Например, в фундаменте будет прогреваться только та часть бетона, которая прилегает к опалубке, а середина останется холодной.

Паровая пушка для обогрева

Последнее время на рынке стали появляться опалубочные системы с уже продуманной внутренней системой обогрева, такие системы несколько дороже, но их эксплуатация существенно облегчает производственный процесс, потому-что монтаж любого обогрева — трудозатратные виды работ, а подключение уже продуманной системы обогрева внутри опалубочных элементов экономит массу времени.

Обогрев инфракрасными лучами

Этот метод основан на способности инфракрасных лучей нагревать непрозрачную поверхность бетона, и передавать тепло всей бетонной конструкции. Перед началом прогрева всю бетонную конструкцию укрывают прозрачной пленкой. Она пропустит лучи и сбережет тепло, не давая бетону быстро остывать.

Преимущество метода заключается в необязательном применении трансформаторов. Но инфракрасные лучи не способны равномерно прогреть большую толщину бетона, поэтому такой метод целесообразно применять для обогрева тонких конструкций.

Подогревание паром

Обогрев паром

Если электрические методы прогрева бетона невозможны, прибегают к эффективному способу прогрева паром. Прогретый паром бетон до температуры +70°С набирает прочность за 30 часов. При обычных условиях такой эффект можно достичь за 10 суток. Паровой метод заключается в следующем:

• С помощью низкого давления пара создают оболочку, покрывающую всю ж/б конструкцию вместе с опалубкой;
• Оболочку изготовляют из деревянных щитов и толи. Через отверстия в щитах вставляют шланги для подачи пара через каждые 5 м2, а все стыки герметизируют;
• Первую подачу пара выполняют за 30 минут до заливки раствора, чтобы прогреть конструкцию.

Прогрев по технологии термоса

Выполнить обогрев бетона зимой по методу термоса можно при помощи утепления опалубки. Вид утепления подбирают по качеству раствора и наружной температуре. Этот метод рассчитан на наборе прочности бетона, охлажденного до 0°С.

Для достижения лучшего эффекта прогрева в бетонный раствор добавляют противоморозные добавки и ускорители твердения. Точное исполнение последовательности процесса, позволяющего сделать равномерный обогрев бетона зимой, повлияет на качество бетонной конструкции и на все строительное сооружение в целом.



электроды, КТПО, провод ПНСВ, технология и схема обогрева

Схватывание бетона происходит при участии воды. Но в зимнее время вся влага в растворе замерзает, делая гидратацию невозможной. Чтобы и в морозы не приостанавливать строительство, на участке организовывают обогрев бетона. Вариантов прогрева разработано немало, и каждая технология находит свое применение.

Оглавление:

1. Критерии подбора
2. Применение электродов
3. Обзор разных методов

На чем основывается выбор?

Каким способом подогревать зимой бетонные конструкции, зависит от ряда параметров:

1. Погодные условия. При температуре не ниже -15 °С обогрев нагревательными проводами можно заменить методом «теплой» опалубки.

2. Класс бетона – от него зависит необходимый срок теплового воздействия до получения надежных характеристик конструкций, залитых зимой. Бетон вплоть до класса В10 должен успеть набрать половину заявленной прочности, прежде чем можно будет закончить прогрев, классы с В12,5 по В25 – около 40%, крепче В25 – около 30%.

3. Размеры ЖБИ. Для массивных фундаментов рекомендуется электропрогрев бетона электродами или проводами ПНСВ, плюс сохранение набранной температуры «термосом».

4. Толщина заливки. При незначительных габаритах отдельных элементов армированной конструкции возможно применение индукционного нагрева.

Чтобы получить монолит заданного качества и оптимизировать затраты на обогрев бетона, рекомендуется для каждого конкретного случая комбинировать различные технологии.

Метод электродов

Наиболее часто применяемая технология, основанная на свойстве проводников электрического тока разогреваться. Влажный бетонный раствор тоже превращается в своеобразный проводник, если в нем разместить запитанные электроды. Чтобы «цепь» заработала, их необходимо подсоединить к разным фазам источника переменного тока мощностью 60-127 В.

Не используйте метод под напряжением свыше 127 В, если работаете с ЖБИ. Бетон с металлической арматурой включать в цепь можно только после профессиональной разработки проекта.

Технология прогрева бетона электродами требует предварительных расчетов для каждой конструкции. От ее особенностей будет зависеть напряжение подаваемого переменного тока, схема расстановки электродов и даже их вид.

• Стержневые электроды – металлические пруты небольшого диаметра (от 6 до 12 мм). Используются на удаленных участках особо крупных конструкций, а также для сложных форм (стыков, колонн). При размещении стержневых электродов нужно следить, чтобы они не располагались к опалубке ближе, чем на 3 см.
• Струнные – длинная стальная проволока диаметром 6-10 мм. Предназначены для участков большой протяженности. Этот способ предпочтителен, если прогрев бетонной смеси электродами выполняется при контакте заливки с уже замерзшим грунтом.
• Поверхностные – особый тип электродов, роль которых выполняют стальные пластины или полосы шириной в 4-8 см.  Проводники крепятся непосредственно к опалубке с оставлением одного свободного конца для подключения к источнику питания. В отличие от погружных электродов поверхностные не контактируют с раствором, так как отделены от него слоем рубероида.

Металлические полосы обеспечивают прогрев бетона не глубже, чем на половину расстояния от одного электрода до другого. Это тепло достает и до внутренних слоев, но там процессы протекают не так интенсивно. А вот разнофазные пластины могут нагревать весь объем, если он не слишком большой.

Основное достоинство метода прогрева электродами – возможность поддержания оптимальной температуры бетона в конструкциях любой толщины и формы.

Особенности различных способов

1. Использование нагревательных проводов.

Тот же электропрогрев бетона, но в отличие от электродного метода, увеличение температуры в монолите обеспечивают уложенные в массу изолированные провода. Они сами нагреваются в процессе работы, а раствору передают только тепловую энергию.

Марки нагревающих элементов:

1. Чаще всего в зимнее время используется электропровод марки ПНСВ от 1,2 до 3 мм в диаметре.

При этом нужно учитывать, что ПНСВ не должен во время работы находиться на воздухе, иначе его изоляция просто оплавится. Отсюда и особенности технологии прогрева – применение так называемых холодных концов, подключенных в местах выхода ПНСВ из бетона. Их роль исполняют короткие установочные провода типа АПВ-2,5 или АПВ-4 с алюминиевой жилой.

Схема прогрева проводом ПНСВ 1,2 при его подключении к трансформатору может быть одно- или трехфазной. Главное, чтобы линии отстояли друг от друга минимум на 15 мм, а сила тока не превышала 15 А. Длина обогреваемых секций подбирается вдвое меньше, чем значение напряжения на трансформаторе.

2. Применение кабелей КДБС или ВЕТ позволяет полностью исключить из технологии трансформатор для прогрева бетона.

К такому методу прибегают, когда нет возможности обеспечить станции питание в 380 В или использовать требуемое количество понижающих трансформаторов на объекте. ВЕТ-кабели могут работать от бытовой электросети, на концах они снабжаются соединительными муфтами, что весьма удобно при укладке. Правда, стоит такой провод дороже, чем ПНСВ.

Подключение производится к понижающему трансформатору, выдающему со второй обмотки 75 или 36 В. Схема укладки провода ВЕТ не отличается от аналогичной для ПНСВ. При этом важно подобрать оборудование, предусматривающее плавную регулировку силы тока. Это позволит поддерживать нормальную температуру в монолитной конструкции.

Как вариант для частного строительства, подойдет обычный сварочный аппарат. К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63.

Прогрев с использованием проводов позволяет сократить время набора 70%-ной прочности до нескольких дней. При такой высокой эффективности метод выгодно отличается экономичностью.

3. Греющая опалубка.

Контактный прогрев бетона предпочтительно использовать на объектах быстрого возведения. Термоактивная опалубка широко применяется для строительства монолитных домов, но раствор должен иметь высокую скорость застывания. Эта технология довольно требовательна к температуре смеси и окружающей среды: промерзший грунт на глубину 30-50 см и сам состав должны быть прогреты до +15 °С.

4. Индукционный метод.

Отлично подходит для изготовления бетонных свай и колонн. Повышение температуры внутри опалубки происходит за счет воздействия электромагнитного поля, создаваемого внешними витками провода. Вся конструкция превращается в своеобразную индукционную катушку, разогревающую металлическую арматуру. А та в свою очередь осуществляет прогрев раствора изнутри. Достоинства метода – равномерный прогрев и возможность производить предварительный разогрев опалубки и армирующих стержней еще до заливки.

5. Тепловые излучатели.

Относительно недорогой и наименее энергозатратный способ – прогрев тепловыми пушками, ИК-излучателями и другими внешними электрообогревателями. Его плюсом и одновременно недостатком является локальное воздействие на заливку. Поэтому сфера применения этой технологии ограничивается ремонтными работами, заделкой стыков и изготовлением малых форм. При этом внешний обогрев не будет достаточно эффективен, если обрабатываемую часть конструкции не оградить от внешних условий временным пологом. Достоинства: минимум аппаратуры и кабельной продукции, дешевизна и относительно невысокие энергозатраты.

6. Пропаривание.

Самый дорогой и энергоемкий прогрев бетона в зимнее время применяется только в промышленном строительстве. Смысл технологии заключается в том, что бетон заливается в сложную двухстенную опалубку, через которую подается горячий пар. Он обволакивает бетонную поверхность, образуя «паровую рубашку». Это обеспечивает и равномерный прогрев конструкции, и подачу влаги, необходимой для гидратации.

Несмотря на всю сложность организации прогрева, этот способ является наиболее эффективным. А для сокращения расходов в сам бетонный раствор вводятся пластифицирующие добавки, ускоряющие процесс твердения.

Существует и пассивный метод, когда вокруг конструкции создается термос из теплоизолирующих матов. Но он сам по себе неэффективен – его уместно использовать только в качестве дополнительной меры вместе с другими способами.

Типичные ошибки при прогреве бетона или как не испортить бетон

Заливка и прогрев бетона

У бетона, как и у любого другого строительного материала, есть не только огромнейшие плюсы, но и много минусов. Особенно это касается выполнения бетонных работ в условиях низких температур. Ведь строители продолжают возводить различные конструкции и зимой. Как показывает практика, многие портят материал. А ведь поведение бетона в критических для него условиях вполне предсказуемо.

Во-первых, он не способен затвердеть так, как полагается по нормам. Во-вторых, может замерзнуть в период схватывания.
Все это очень опасно. Ведь материал, меняя структуру, утрачивает важнейшие свойства, а самое главное – прочность. Что чревато разрушением возводимой бетонируемой конструкции.

Какие условия следует обеспечить, если градусник показывает минус 5 градусов и ниже или на улице минимальная суточная температура — ниже нуля? Какие шаги предпринять для правильного затвердевания свежеуложенного бетона? Что делать?
Первое, во избежание подобных ошибок, следует разобраться со всеми процессами, происходящими в бетоне. Второе, остановиться на самом верном и выгодном способе прогрева бетона.



Способы прогрева бетона

Есть несколько способов обойти температурные ограничения. Одни из них трудозатратны, другие стоят дорого или не могут обойтись без участия высококлассных специалистов (например, индукционный или инфракрасный).

Чтобы ускорить строительство и избежать при этом замерзания бетона, строители применяют электропрогрев бетона. Электродами, которые погружаются в залитый бетон и подключаются к сети переменного тока, греющими проводами, когда высокоомный кабель укладывают во время подвязки каркаса из арматуры.



Самые частые ошибки при твердении и прогреве бетона

Решив использовать тот или иной способ прогрева, строители допускают ошибки, которые в будущем решат судьбу всего сооружения не в его пользу. При прогреве электродами обычно фиксируются разные ошибки. Назовем самые частые, типичные их них.

Ошибка первая –  электроды некачественно контактируют с бетоном. Это чревато несвоевременным отключением электропрогрева. Работы, связанные с бетонированием рискуют сорваться из-за того, что плохое вибрирование бетонной смеси может спровоцировать появление воздушных пузырьков. Когда бетон частично контактирует с поверхностью электрода, в этих местах увеличивается удельное сопротивление и происходит закипание воды. В результате появляется пар, который блокирует поверхность, в итоге, ее прогрев не осуществляется.

Ошибка вторая – смещение элементов и контактирование с арматурой. Устанавливая разнофазные электроды, строители могут сместить их, даже не подозревая об этом, и допустить соприкосновение с арматурой. Если это произойдет, замыкания не избежать — провода расплавятся, перегорят и выведут из строя трансформатор.

Ошибка третья — выгорание электродной стали и вскипание бетона, в случае, когда плотность тока повышается в приэлектродной зоне. Здесь происходит ряд процессов, которые влияют на итоговую марочную прочность материала. Возможен локальный перегрев, обезвоживание бетона, процесс гидратации замедляется и образуется пористая структура бетона.

Вскипание бетона при электродном прогреве

При использовании греющих проводов (ПНСВ). При этом методе также допускается несколько ошибок. Вот самые распространенные из них.

Ошибка первая — отключение нагревательного элемента, вызванное его повреждением или обрывом. Это происходит в тех случаях, когда специалисты не проверяют целостность проводов и не контролируют процесс подключения схем питания нагревательных элементов. В итоге, какая-то часть бетонной конструкции лишена внешнего источника тепла. За счет чего меняется температурный режим твердения и не обеспечивается равномерный прогрев. Из-за такой ошибки, неравномерно прогретые части конструкции промерзают, на них появляются трещины, щели, углубления. В итоге бетон не добирает прочности и, как результат, конструкции постепенно разрушаются.

Ошибка вторая — нарушение правильности укладки проводов и их изоляции. Этим грешат многие, укладывая греющий провод. Первое, надо знать о том, что нельзя допускать излишней длины элемента. Это чревато не только его перерасходом, а и более плотной навивкой в теле конструкции, отсутствием подачи достаточной погонной нагрузки на греющий провод. В итоге, скорость прогрева бетона падает, а продолжительность работ увеличивается. Нельзя и уменьшать длину провода. Ведь в этом случае перегревается не только сам бетон, а и греющие элементы – изоляция плавится, а значит, короткое замыкание обеспечено. Среди минусов такого способа называют трудоемкость процесса, привязку к сложным расчетам, подводку более крупных мощностей электроэнергии для прогревания больших площадей.



Какой метод прогрева бетона лучше?

Не беда, если вам никто не сможет помочь и поддержать на этом этапе, а вы не уверены в том, что сами одолеете процесс. Чтобы подготовить все для прогрева свежеуложенного бетона электродами или проводом ПНСВ, воспользуйтесь одним из следующих способов.

Например, укройте бетон тентом. Это отличный выход при небольшом морозе. Но, что, если мороз крепчает, сроки окончания строительства поджимают, а тент не спасает ситуацию?

Универсальный подход к решению задачи — применение термоэлектроматов.

Прогрев бетонной стяжки термоэлектроматами

В чем состоят преимущества именно этого способа прогрева бетона.

Безопасность. Здесь исключен человеческий фактор, а значит, и любые ошибки, которые обычно допускает технический персонал. Никому не надо думать и о режиме прогрева. Прогрев проходит в автоматическом режиме. Термовыключатели встроены в каждый сегмент изделий. Высокий класс защиты от поражения током – это гарантия отсутствия опасных ситуаций.

Надежность. Работа матов, покрытых уникальным греющим слоем, осуществляется без остановок, независимо от влажности и температуры (минус 40 в зимние месяцы и плюс 40 — в летние). Если термомат не годен, он заменяется с сохранением качества всей конструкции. Кстати, сплошные нагревательные элементы за счет повышенной термостойкости более долговечны.

Равномерный прогрев. Его сложно добиться с использованием проводного или электродного способа прогрева. А термоматы способны поддерживать на всей площади одну и ту же температуру, не допуская появления зон локального перегрева. Более того, изделия последнего поколения могут прогревать бетон даже с помощью дистанционного управления, т. е. удаленно.

Увеличение темпов строительства и сдачи возводимых объектов. Ведь в идеальных условиях бетон может достичь за 10 часов той же прочности, что и за 28 суток при обычных условиях. Но в этом случае обойдется без температурных трещин, а значит, изделия и сооружения с их участием прослужат намного дольше.

Сокращение возможных издержек. Термоэлектроматы являются более экономичным методом прогрева бетона, т.к. при работе с ними (до 20%) сокращаются издержки. Во-первых, их регулярно отключает термовыключатель. Во-вторых, экономию обеспечивает глубокое проникновение в смесь ИК-излучения, т.е. обогревается не воздух, а только бетон. В-третьих, использование изделий в любое время года позволяет в разы сокращать издержки на оплату труда. Кроме того, ускоряя производство, вам не придется тратиться на приобретение дорогой техники.

Простой монтаж и перевозка. Удобные, относительно легкие и оперативно перевозимые секции очень просто и компактно укладываются на только что уложенный бетон. Плюс ко всему, они легко соединяются и отсоединяются.

Термоматы обладают саморегулирующим эффектом. Это значит, что когда повышается температура, сопротивление греющего слоя увеличивается. За счет этого:

• снижается мощность;
• потребление электрической энергии уменьшается.

Температура выше, а мощность ниже. Вы сможете решить основные проблемы, которые возникают при электрообогреве.

Снижается риск перегрева. В случае его возникновения, пленка сама снижает мощность, что предотвращает перегрев.

Экономятся средства за счет оптимальной скорости нагрева и снижения мощности в постоянном режиме.

Пленка с саморегулированием заменит несколько обычных пленок с разными мощностями. При включении пленка имеет мощность в 220Вт/м² и плавно нагревает поверхность, на которую уложены термоматы. По мере нагрева потребляемая мощность постепенно понижается до 180 Вт/м².
Получается такой эффект: с повышением температуры уменьшается мощность, следовательно, энергопотребление снижается.  Инфракрасная пленка переходит в режим экономии. Термоматы выходят из режима интенсивного нагрева и переходят в рабочий режим поддержания заданной температуры.
Электросчетчик начинает медленней крутиться. Что экономит ваши деньги. Уменьшается расход денежных средств на оплату обогрева.

Саморегулирующаяся инфракрасная пленка, применяемая в термоматах, имеет следующие преимущества в сравнении с кабелями и проводами:

• локальный перегрев отсутствует;
• потребляемая электроэнергия уменьшается.

Каждый ответственный за своевременную сдачу строительного объекта в эксплуатацию может быть уверен, что при правильном использовании термоэлектроматов в зимних условиях ошибки при бетонировании исключены. Этот метод прогрева не разрушает бетон. Уникальная система сама отрегулирует режим твердения бетона, сделав тепловое поле равномерным. Все, что вам останется сделать, так это расположить термоэлектроматы поверх бетона и включить в электросеть.









Что бы еще почитать?

Прогрев бетона зимой: способы разогрева, температура

Отрицательная температура воздуха – не повод для простоя. Прогрев бетонной смеси поможет получить материал марочной прочности. Строительные работы ведутся круглогодично. Одной из главных проблем зимнего строительства является бетонирование.

СодержаниеСвернуть

Из-за воздействия низкой температуры может прерваться процесс гидратации в бетонной смеси, что приведёт к нарушению прочности готового материала. Поэтому прогрев бетона зимой – необходимый и важный момент.

Особенности зимнего бетонирования

Можно ли заливать бетон зимой без прогрева? Специалисты утверждают, что можно, но рискованно. Для набора прочности бетона решающее значение имеет температурный режим. Если свежеуложенная бетонная масса замёрзнет, вода, не вступившая в реакцию с цементом, превратится в лёд. Это приведёт к увеличению внутреннего давления. Неокрепшая бетонная структура станет разрушаться.

В дальнейшем лёд может растаять, и процесс гидратации возобновится, но нужную прочность материал уже не наберёт.

Для ускорения взаимодействия компонентов бетонной смеси в зимнее время необходимо создать и поддерживать оптимальные температурные условия. Для этого надо знать, как прогреть бетон зимой.

Предлагается много методик решения подобной задачи. Их применение осуществляется в соответствии с утверждёнными правилами: СНиП 3.06.04-91, СНиП 3.03.01-87.

Технология прогрева бетона зимой

Утеплённая опалубка. Термоактивные щиты вставляются непосредственно в конструкцию, что удобно для прогревания монолитных строений, позволяет поэтапно прогревать каждый этаж.

Преимущества:

• небольшие затраты электроэнергии;
• несложный монтаж;
• возможность многократного использования.

Недостатки:

• высокая стоимость.

Тепляк – старый проверенный способ. Каркас, возведённый над строительным объектом, накрывают плотной тканью. Внутрь помещают тепловую установку.

Плюсы:

• быстрый прогрев;
• использование как электричества, так и других видов топлива.

Минусы:

• невозможность применения на больших площадях.

Индукционный метод. Данная технология применяется в армированных конструкциях, где металлические элементы являются сердечниками. Вокруг объекта с залитой бетонной массой размещают петлями кабель. Ему отводится роль индуктора. Сечение провода, количество витков определяются методом расчёта.

По кабелю пускают переменный ток. Появившееся в объекте электромагнитное поле нагревает расположенные внутри элементы армирования. Те, в свою очередь, прогревают бетон. Имеет существенный изъян: трудность в точных расчётах витков провода. Из-за этого применяется редко.

Инфракрасный прогрев возможен благодаря энергии, полученной от работающего в инфракрасном излучении прибора. Установку располагают перед опалубкой. Регулировка тепла осуществляется путём приближения или отдаления греющего элемента к сооружению.

Энергия за счёт лучей доходит до самых глубоких слоёв бетонной массы. Прогрев идёт постепенно, одновременно в верхних и нижних слоях.

Положительные моменты:

• нет нужды в монтаже;
• легко работать с любой формой объекта.

Отрицательные моменты:

• из бетона вытравливается влага, что может плохо отразиться на его прочности;
• высокая цена оборудования.

Термоэлектроматы – устройства, работающие в автономном режиме. Укладываются сверху бетонной массы, способствуют поддержанию заданного температурного режима по всей поверхности.

Преимущества:

• качественный равномерный прогрев;
• невозможность локального перегрева;
• автоматический контроль температуры.

Недостатки:

• дорогостоящее оборудование;
• трудно найти качественный товар.

Отлично зарекомендовали себя методы прогрева бетона зимой с помощью понижающих трансформаторов. Существуют 2 способа: с применением провода ПНСВ и электродов.

Прогрев бетона зимой проводом ПНСВ находит наиболее частое употребление. Кабель бывает двух диаметров – 1,2 и 1,4 мм; внутри него проходят 1 или 2 стальные жилы.

Схема прогрева бетона зимой с помощью кабеля ПНСВ

1. Провод наматывается на армопояс витками, количество которых определяется расчётным путём. Для равномерного прогревания витки надо располагать на одинаковом расстоянии друг от друга.
2. Крепление к арматуре осуществляется специальными зажимами или обычной проволокой.
3. Производится монтаж опалубки.
4. Заливается бетон.
5. Свободные концы кабеля подключаются к понижающему трансформатору.
6. Тепло от нагретых проводов передаётся бетонной смеси, что способствует ускорению процесса гидратации.

Важно! Кабель ПНСВ нельзя использовать на воздухе. На выводы устанавливаются «холодные концы» из другого, более толстого провода.

Плюсы:

• бюджетный способ использования электроэнергии;
• лёгкая регуляция интенсивности подачи тепла;
• недорогое оборудование.

Минусы:

• необходимость точных электротехнических расчётов;
• не всегда в месте строительства имеются необходимые мощности для работы с большими объёмами бетона.

Прогрев бетона зимой электродами

Прогрев бетона зимой электродами востребован в основном при заливке некрупных сооружений. Стальные стержни – электроды – могут располагаться внутри или снаружи объекта. Расстояние между ними зависит от температуры окружающей среды. При сильных морозах – не менее 30 см, при положительных значениях – 60-70 см.

После заливки бетона ток идёт от трансформатора к электродам и нагревает их.

Преимущество:

• скорый монтаж.

Недостаток:

• неэкономное потребление электроэнергии.

Прогрев проводом без трансформатора

Кабели КДБС, ВЕТ работают от обычной электросети с напряжением 220 вольт. Греющая система собирается быстро, с применением минимального набора инструментов. Кабели не боятся вибрации, поэтому возможно уплотнение бетонной массы.

Минус:

•  большой расход электроэнергии.

Температура прогрева бетона зимой

На каждый объект разрабатывается технологическая карта на прогрев выбранным методом. В документе указываются все технико-экономические показатели, в том числе и температура прогрева.

Чтобы правильно определить температурный режим, следует учесть множество факторов. Поэтому в каждом конкретном случае значения рабочей температуры будут индивидуальны.

Вместе с тем, согласно СНиП, они не должны превышать 80⁰С. По окончании тепловой обработки скорость остывания должна быть не более 5⁰С в час.

В процессе работы необходим тщательный температурный контроль. Температуру проверяют каждые полчаса в период нагревания, 1 раз в 12 часов на этапе остывания.

Время прогрева бетона зимой

Этот показатель зависит от многих обстоятельств, но важнейшим является выбранная технология прогрева. Так, термоматы за 11 часов применения дадут такую же прочность, какую бетон приобрёл бы в естественных условиях за 28 дней.

При прогреве бетона проводом ПНСВ нужная прочность набирается в течение 7-10 дней.

Заключение

Зима – не самое подходящее время для заливки бетона. Но и остановка строительства тоже не выход. Стоит выбрать один из методов прогрева бетона зимой, и холодное время года станет вполне приемлемым для строительных работ.

Бетонные полы с подогревом — Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Обогрев дома с помощью печи с принудительной подачей воздуха — не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную среду обитания, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого теплого пола, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

• Твои ноги всегда жареные в тепле
• Температура стабильна и легко регулируется
• Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
• Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие затраты на коммунальные услуги, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое излучающее напольное отопление, как оно работает, о преимуществах излучаемого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и ощущайте тепло.Логичный вывод — поднимается жар. Возможно, это логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек — просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточной вентиляции, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Лучистое напольное отопление — более здоровая альтернатива традиционному воздушному отоплению, потому что воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон — здоровая альтернатива).

Излучаемое тепло невидимо и бесшумно

Одним из самых больших плюсов лучистого тепла является то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
• Пропускная способность воды в 3500 раз превышает способность переносить энергию.
• Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают потери воды. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
• Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет уменьшить пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED («Лидерство в энергетике и экологическом дизайне») для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

• Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения напряжения в сети, согласно RPA. Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

Гидронные системы дают больше гибкости в выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX по сравнению с металлической трубой:

Обогрев бетонных полов с помощью воды — не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.Тысячи жилых домов, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовали систему, которая циркулировала нагретую воду по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы лучистого теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

• Источник тепла — это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
• Котел — вмещает воду на подогрев
• Насос — для циркуляции воды по трубке, расположенной под полом.
• Трубы — вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
• Квалифицированный установщик системы — Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
• Квалифицированный проектировщик систем — как и любая механическая система, квалифицированный и опытный проектировщик должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

Это не просто трубы в бетоне | 2017-07-07

По крайней мере, на мой взгляд. Бетонная плита с лучистым обогревом имеет слишком много определений, чтобы ее можно было назвать «трубой в бетоне». На самом деле это надежная и высокоэффективная система отопления, которая должна служить в течение всего срока службы здания, которое она обслуживает. Сколько раз вы заходили в магазин или другое здание, где есть «давно выброшенные» излучающие плиты? Я видел довольно много.На самом деле, если количество, которое я видел, является показателем для остальной части страны, неудавшиеся заявки должны быть более обычным явлением, чем мы думаем.

Сбои, которые я вижу, неизменно являются результатом неправильной установки. Обычно из-за большой трещины в бетонной плите труба выходит из строя, что приводит к множественным утечкам. Еще более распространенным явлением является отсутствие надлежащей изоляции под плитой. Люди просто не могут позволить себе оплатить эксплуатационные расходы за систему, не имеющую надлежащей изоляции под плитой.

Вот еще одна неудача, которую я видел, и это заставляет меня хихикать. Скромный владелец бизнеса попытался установить свою собственную систему; у него было достаточно знаний, чтобы попасть в неприятную ситуацию. После того, как он выложил все трубки, он начал думать: «Эта трубка наполнена воздухом. Он будет плавать прямо до самого верха бетона. Я собираюсь наполнить его водой, чтобы он оставался внизу на своем месте ».

Так как он был начальником и не было никого, кто мог бы высказать свое профессиональное мнение, именно это и произошло.

Теперь это само по себе могло быть не так уж и плохо. Ненужный? Да, но не конец света. Но вот что произошло: наступили холода, а строительство не достроили. И лучистая плита не была подключена к источнику тепла. Вода в трубке замерзла и открыла все трубки под плитой. Все «бережливость», которую он вложил в свою лучистую плиту, было за окном, и ему пришлось прибегнуть к совершенно другому типу отопительной системы, которая обеспечивает гораздо меньший комфорт для магазина оборудования с высокими потолками.

Сколько раз вы слышали это от строителя или домовладельца: «Мы установили трубопровод, нам просто нужно, чтобы вы его подключили»?

Мы все это слышали. Ничто не заставляет меня терять интерес к работе быстрее, чем эта (слишком знакомая) фраза. Я не тороплюсь, чтобы узнать подробности установки, но чаще всего ухожу. Я не хочу, чтобы мое имя использовалось в плохо работающей, липкой системе. Гораздо лучше, когда вы, как лучистый подрядчик, можете принять участие в начале планирования строительства.Работа с архитектором, строителем и подрядчиком по бетонным работам на стадии планирования является ключевым моментом для получения хорошо установленного приложения для лучистого отопления, рассчитанного на весь срок службы и не нарушающего внутреннее пространство здания. Это дает вам возможность выделить место для механического оборудования и установить коллекторы в таком месте, где они не пострадают и не будут засыпаны хламом.

Последний проект, который я сделал, занимал площадь 8624 квадратных фута. Это было для фермерского магазина, который будет использоваться для ремонта тяжелой техники.Похоже, владельцы магазинов оборудования все больше склоняются к лучистому отоплению плит. Когда зимой привозят снежную технику, снег быстро тает, а металл машин нагревается, что делает ремонт более приятным. Пол также быстро высыхает от таяния снега, создавая более безопасную рабочую среду. Еще одна важная вещь — восстановление комфорта после открывания и закрывания больших подъемных дверей. Когда большая потолочная дверь открыта, теряется гораздо меньше тепла, если у вас есть плита с подогревом.Кроме того, через несколько минут после закрытия двери в комнате снова становится уютно.

У излучающих плит есть много преимуществ по сравнению с другими системами, но, опять же, наша работа как подрядчиков по излучающим системам заключается в том, чтобы эти системы приносили комфорт жильцам и прослужили им весь срок службы здания, так как их нелегко заменить.

Схема контура

Мне нравится начинать каждую работу с расчета тепловой нагрузки, за которой следует схема контура.

Я не могу не подчеркнуть, насколько ценным оказался точный макет петли.Я понимаю, что вы можете умножить квадратные метры здания на количество линейных труб на квадратный фут, а затем разделить это число на предложенную длину петли, но это только приближает вас и не учитывает лидеры петель и более близкое расстояние между трубками, ведущее к многообразие. Это также может не дать правильного расстояния между стенами. Короче говоря, у вас может оказаться недостаточно трубок для работы или до 15 процентов отходов из змеевиков.

С помощью программного обеспечения для создания петель вы можете поэкспериментировать с длиной петли и интервалом, чтобы точно попасть в желаемую точку.Это также дает вам точную карту, которую можно использовать при установке трубы.

Есть несколько целей, которые нужно поразить в петлеобразной конструкции.

Чтобы свести к минимуму количество требуемых трубок, вам нужно максимальное расстояние между трубками, которое будет поддерживать комфорт при сохранении низкой температуры воды, предпочтительно не выше 115 F — 120 F. Эти температуры воды достаточно низкие, чтобы позволить использовать тепловой насос на основе хладагента системы, которые будут использоваться в будущем, даже если вы устанавливаете котел на этом этапе.В этой работе основная область находится на расстоянии 18 дюймов. Две небольшие зоны расположены на расстоянии 15 дюймов, а ванные комнаты — на расстоянии 12 дюймов. Вообще говоря, это расстояние слишком велико для дома, так как возникнут термические полосы. Но в магазине, подобном этому, пассажиры всегда будут носить рабочие ботинки на толстой подошве и никогда не почувствуют разницу в температуре пола.

Еще одна цель, которую я пытаюсь достичь при проектировании контура, — это согласование требований системы к потоку и потерям напора с кривой производительности насоса. Вы должны ориентироваться на центр кривой насоса, так как это обеспечит наиболее эффективную рабочую точку и самый длительный срок службы насоса. Это требует баланса между длиной петли, размером трубы и расстоянием между трубками. Вы также не хотите забывать, какие размеры трубных змеевиков имеются в продаже, и ориентируйтесь на длину петли, чтобы получить как можно больше пригодного для использования материала из каждой спирали.

У верхних дверей я держу трубу от края примерно на два фута. Я не знаю ни одного метода установки термического разрыва в плите, который бы не нарушил структурную целостность бетона между нагретой плитой и бетонным фартуком на открытом воздухе.Если удерживать трубку на расстоянии двух футов, большая часть тепла должна рассеиваться от плиты, прежде чем достигнет края двери.

Установка трубопровода

После выполнения всех домашних заданий по дизайну установка оказалась несложной. Заказчик нанял рабочего, который помог разложить трубы. Мы начали с того, что отметили расстояние между трубками на поролоне оранжевой маркерной краской. Заказчик приобрел собственную пенопластовую изоляцию у строительной компании. Мне нравится идея повторного использования строительных продуктов.Он сэкономил на нем кучу денег, и он отлично послужит своему назначению. Единственное, что мне не понравилось, так это то, что на нем не было маркировки для использования в качестве направляющей трубки.

После того, как вся изоляция была размечена, я спросил своего помощника: «Вы бы предпочли снять трубку с разматывателя и удерживать ее на месте, или вы бы предпочли прикрепить ее к пене?»

Прежде чем он успел что-то сказать, я ответил «отлично», схватил степлер и стал ждать, пока он выполнит свою работу.

Его ответом была хитрая ухмылка, а затем, выплюнув еще одну струю табачного сока в его Dr.Пеппер плевательницы, он схватился за конец трубки, торчащий из разматывателя, и мы начали.

После того, как все трубы были разложены и скреплены скобами, пришло время подготовиться к бетонным швам. Обычно я использую изоляцию из пенопласта толщиной 3/8 дюйма для защиты трубы в месте ее прохождения через бетонный стык. Я разрезаю их на шестидюймовые кусочки и зажимаю их на трубке в центре стыка. Это дает трубке некоторую гибкость для движения и растяжения. Это также предотвращает срезание трубы бетоном, если плиты в стыке имеют вертикальное перемещение.

Я спросил своего помощника, не будет ли он заинтересован в установке этой изоляции трубы.

Он с радостью согласился. Выполняя эту работу, было бы намного проще держать его бутылку доктора Пеппера под рукой. Казалось, это ему понравилось!

Еще одно замечание по поводу компенсационных швов в бетоне: Вы бы доверили кому-нибудь распилить швы после заливки бетона?

Я тоже! Они почти гарантированно где-нибудь попадут в трубку; это одно из правил жизни. И если они будут держать пильный диск достаточно высоко, чтобы он не задевал трубы, бетон треснет в каком-то случайном месте, где у вас нет трубных гильз — еще одно правило жизни (см. Фото выше для решения проблемы) .

Установка коллекторов

Пока мой помощник устанавливал рукава для трубок и развлекал его бутылку Dr. Pepper, я начал настраивать коллекторы. В этом случае коллекторы нельзя было прикрепить к стене, поэтому мне пришлось построить опорную конструкцию, чтобы удерживать их на месте. Требуются тщательные измерения, но стоит установить их именно в нужном месте, чтобы вам не приходилось сбрасывать настройки после того, как стены будут построены. Блоки PEX-Pal значительно упрощают эту задачу, не говоря уже о красивой работе после завершения проекта.

Еще одна важная и часто упускаемая из виду деталь: во время заливки бетона всегда должен присутствовать кто-нибудь, чтобы отремонтировать трубы, которые могут быть повреждены во время заливки.

Так что да, это не просто трубы в бетоне!

Как установить трубку PEX в бетонную плиту

Рассмотрены следующие темы:

• Виды бетонных плит с водяным теплым полом
• Распространенные ошибки при установке панельного лучистого отопления и как их избежать
• Типовой процесс установки PEX в плиту
• Основные материалы для монтажа лучистого теплого пола в плите

Помните, что , поскольку у вас будет только 1 шанс залить бетонную плиту, у вас будет только 1 шанс вставить в нее трубку PEX . Таким образом, даже если в настоящее время нет никаких планов для излучающего теплого пола или системы снеготаяния, установка в них труб PEX может оказаться хорошим решением.

Виды бетонных плит с водяным теплым полом

Толстые плиты
Толстые плиты — это бетонные плиты с общей толщиной 4–6 дюймов или более, которые могут быть как уровня уклона (плита на уровне уклона), так и уровня ниже отметки (т. Е. Фундамент фундамента). Все толстые плиты можно разделить на следующие категории:

• Армированные плиты — где для усиления плиты используется сварная проволочная сетка или арматура.
• Неармированные плиты — без армирования.

Хотя армирование само по себе не влияет на систему лучистого теплого пола, оно определяет размещение трубок PEX в плите, что само по себе является важным фактором. Если иное не требуется по особым конструктивным соображениям, труба всегда должна располагаться поверх арматуры , чтобы оставаться ближе к поверхности плиты.

Если вы используете сварную проволочную сетку, вы можете по возможности предпочесть листы, а не рулоны.Их заметно легче установить, и они обеспечивают более ровную поверхность. Главный недостаток — листы приходится связывать между собой.

Считается, что оптимальная глубина трубы PEX в толстой плите находится в диапазоне 1-2 дюймов и, по возможности, не должна быть глубже 4 дюймов по следующим причинам:

1. Размещение трубок слишком глубоко в плите увеличит время отклика, а это означает, что пол займет больше времени для достижения желаемой температуры, приведет к увеличению нагрузки в БТЕ, потребует больше энергии и, возможно, потребует труб большего диаметра.
2. Высота бетона над PEX добавляет дополнительное значение R, и хотя в большинстве случаев оно минимально, для нагрева самой верхней поверхности потребуется больше энергии.

Поскольку в неармированных плитах трубы обычно располагаются внизу (закрепляются скобами из пенопласта или направляющими из полиэтилена PEX), их толщина не должна превышать 4-5 дюймов. В противном случае система не будет работать эффективно. Единственное решение для глубокой плиты — установить арматуру и расположить трубку PEX сверху, ближе к поверхности.

Тонкие плиты
Тонкие плиты обычно заливают черновой пол, которым может быть фанера или другая плита. Достаточной минимальной толщиной тонкой плиты считается 2 дюйма, без учета изоляции.

Распространенные ошибки при установке панельного лучистого отопления и как их избежать

Планировать заранее

1. Рассчитайте надлежащую нагрузку в БТЕ для определения таких факторов, как размер и общая длина необходимых трубок из полиэтиленгликоля, тип и толщина изоляции и т. Д.
2. Сделайте компоновку трубок PEX — это важно независимо от размера проекта.
3. По желанию, используя аэрозольную краску, вы можете нарисовать контуры труб из PEX на изоляции в соответствии с масштабом. Лучше всего использовать (2) или более цветов для разных контуров трубок, так как это поможет визуализировать фактическое расположение трубок. Отметьте участки стрелками, показывающими направление потока воды.
4. Подготовьте коллекторные станции — в большинстве случаев достаточно простой стойки из 2х4 с куском фанеры. Установите коллектор заранее (или, если он недоступен, используйте временную версию) для испытаний под давлением.
5. Просчитайте все материалы заранее. Предлагаем основной список в конце этого текста.
6. Запланируйте любые водопроводные или дренажные трубы, которые могут мешать прокладке труб из PEX.
7. Отметьте расположение стен или несущих колонн — под ними нельзя устанавливать PEX.

Как избежать случайных трещин и провисания плит

1. Обеспечьте хорошо уплотненное и должным образом выровненное (при необходимости с уклоном) основание.Конкретные рекомендации по толщине и типу материалов, используемых в основе, будут зависеть от площади и доступности материалов. Два основных правила: он должен обеспечивать устойчивость и адекватный дренаж воды.
2. Используйте арматуру из арматуры или проволочной сетки с добавлением стекловолокна. Глубина, на которой размещается арматура, также напрямую влияет на структурную устойчивость и несущие свойства плиты.
3. Сделайте стыки для контроля трещин, особенно для плит большой площади и неармированных плит.

Как предотвратить потерю тепла в плитах с лучистым обогревом
Неизолированные плиты могут составлять до 70% потерь энергии. Используйте соответствующую изоляцию как под плитой, так и по периметру / стене. Пенопласт XPS 2 дюйма — это популярный выбор для толстых плит (выше и ниже уровня) и наиболее часто рекомендуемый изоляционный материал для плит с системами лучистого отопления PEX.

Как предотвратить преждевременное разрушение плиты

1. Используйте пароизоляцию.Толщина 6 мил — это абсолютный минимум, рекомендуется 10-15 мил в зависимости от типа и абразивности материала, используемого для основания (более тонкий для речной породы и более толстый для щебня). Без пароизоляции бетон будет впитывать влагу, как губка. Если вы не используете пузырчатую / полиуретановую изоляцию или водостойкий брезент, которые также действуют как пароизоляция, пароизоляция обязательна. Его следует расположить под изоляцией, правильно закрепить на швах и перекрыть края внахлест для максимальной защиты.
2. Используйте герметики для бетона (на улице — например, подъездная дорога с системой снеготаяния PEX). Хороший герметик для бетона защищает поверхность плиты от поглощения воды, которая в противном случае замерзла бы и оттаяла внутри микропор, вызывая небольшие трещины и преждевременное повреждение верхней части плиты.
3. Если не используется солеустойчивый герметик для бетона, не солите плиту в течение первой зимы — вместо этого используйте песок.

Избегайте дорогостоящего ремонта плит и труб из полиэтиленгликоля

1. Заранее убедитесь, что любые химические добавки, используемые в бетонной смеси, не вступят в реакцию с трубами из полиэтиленгликолята.
2. Не наступайте на трубки PEX. PEX — прочная труба, но ее можно повредить осколок камня или другой абразив, застрявший в подошве обуви.
3. Испытайте систему PEX под давлением до, во время и после заливки. Это поможет выявить и устранить любые возможные утечки в трубопроводах PEX на ранних этапах. Более подробную информацию об испытаниях под давлением можно найти здесь.
4. Используйте втулку поверх PEX там, где она проходит через деформационный шов / трещину. A b, устойчивый к трещинам трубопровод из полимера является предпочтительным и должен покрывать (втулкой) трубу PEX не менее 1–1.5 футов с обеих сторон стыка. Для труб из полиэтилена 1/2 дюйма или 5/8 дюйма можно использовать отрезки 1-дюймового полиэтилена длиной 3–4 фута в качестве рукавов. Концы рукавов должны быть заклеены лентой для предотвращения попадания внутрь бетонной смеси. При использовании разрезной трубы (разрезать по длине), также заклейте шов.
5. Имейте под рукой пару комплектов для сращивания / ремонта PEX и инструмент. Помните, что при ремонте трубы PEX с любым фитингом ее необходимо изолировать электротехнической лентой, чтобы избежать химической реакции. Если во время заливки система находится под давлением, в большинстве случаев можно четко увидеть место утечки, и ее обычно можно быстро устранить.
6. Не оставляйте PEX на солнце слишком долго (максимум 5-7 дней). В то время как разные производители PEX могут иметь предел воздействия 30-60 дней, а в некоторых случаях даже больше (УФ-стабилизированный PEX), более безопасной альтернативой является покрытие PEX полиэтиленовым брезентом или другим неабразивным покрытием до тех пор, пока плита не будет залита.

Типовой процесс установки PEX в плиту

Когда установлено основание плиты, пароизоляция, изоляция, арматура (если используется) и коллектор (ы) лучистого тепла, можно начинать установку труб из PEX.

1. Начните установку PEX. Определите цепь (петлю), которую нужно установить первой, и выберите соответствующую длину катушки PEX из списка материалов. Вы можете подключить PEX к коллектору или рядом с ним, но всегда оставляйте 5-10 футов запаса на случай, если расположение коллектора изменится (а часто это произойдет).
Если вы используете колено для кабелепровода (а мы настоятельно рекомендуем вам это сделать), наденьте колено на трубу, прежде чем подсоединять его к коллектору. Прикрепите колено к арматуре или, если она отсутствует, непосредственно под станцией коллектора.
Постепенно размотайте и закрепите трубу с помощью стяжек, зажимов из проволочной сетки, скоб из пенопласта или других одобренных средств. Не используйте металлические стяжки для фиксации PEX. При использовании направляющих PEX их необходимо установить до установки трубок.
При установке, выполняемой двумя людьми, один разматывает трубу, а другой закрепляет ее с интервалом ~ 3 фута.
Установка одним человеком может быть сложной задачей, если вы не используете разматыватель PEX или направляющие PEX. С точки зрения стоимости разматыватель может варьироваться от 280 до 300 долларов для базовых моделей и от 400 до 500 долларов и выше для профессиональных моделей.Рельсы PEX будут стоить около 75 долларов за каждые 250 квадратных футов (# PXR12-16 с шагом 3 фута) или около 300 долларов за 1000 квадратных футов обогреваемого пространства плиты.
Также учтите, что меньшие рулоны (300 футов против 1000 футов) весят меньше, с ними легче обращаться, а разница в цене за фут значительно меньше.
Используйте стальные опоры изгиба PEX в любом месте, где трубы поворачиваются на 90 градусов. Никогда не используйте фитинги PEX любого типа (латунные или поли) в бетонной плите, за исключением случаев, когда это необходимо для устранения утечки.
Если трубка проходит над стыком для контроля трещин / компенсатором, используйте муфту, как описано выше.
Следуя схеме, протяните трубу PEX обратно к коллектору, завершив контур. Проделайте то же самое для всех остальных цепей PEX.

2. Протестируйте систему под давлением. Если вы не хотите тестировать каждую линию PEX по отдельности, подсоедините трубку к коллектору (пока не перегибайте трубу — оставьте 5-10 футов длиной выступающими из плиты). Откройте все контуры, закройте один из основных запорных клапанов на излучающем коллекторе (подающий или возвратный) и подключите комплект для проверки давления (манометр с клапаном Шредера или переходником компрессионного шланга).Поскольку испытание под давлением при лучистом обогреве всегда ниже 100 фунтов на квадратный дюйм, достаточно использовать манометр на 0–100 фунтов на квадратный дюйм. Мы также предлагаем здесь предварительно собранный комплект (# ТЕСТКИТ).
Требуется 30-минутное минимальное испытание при давлении в диапазоне 40–100 фунтов на квадратный дюйм. Требования к продолжительности могут меняться в зависимости от местных норм.

3. Залить цемент. Подвесная насосная тележка — лучший вариант, так как она сводит к минимуму движение по установленным трубам PEX и снижает вероятность повреждения. Обязательно держите систему PEX под давлением и следите за ним при заливке бетона.Если трубка PEX повреждена, контрольный манометр покажет падение давления, и пузырьки лопнут / образуются там, где находится утечка, что упрощает определение местоположения. Затем бетон можно обработать обычным способом.

Основные материалы для монтажа лучистого теплого пола в плите

1. Трубки PEX
Выберите тип трубок с кислородным барьером PEX или PEX-AL-PEX. Барьерный PEX встречается гораздо чаще и, как правило, является предпочтительным выбором.

Чтобы рассчитать общую длину трубки , вам необходимо знать нагрузку в БТЕ.Используя приведенную ниже таблицу, можно использовать нагрузку в БТЕ для определения размера, расстояния и средней длины контура трубок из полиэтиленгликоля, которые будут использоваться. Когда доступно, расстояние между трубками можно использовать для определения общей длины, необходимой для плиты:

Длина = (Площадь обогреваемой плиты, кв. Фут) x 12 x 1,05 / (Расстояние между трубками, дюйм)

Например, плита 20 т x 80 футов ( 1600 кв. Футов) с PEX, расположенным на расстоянии 10 дюймов по центру:
1600 x 12 x 1,05 / 10 = 2016 футов
(множитель x1,05 учитывает дополнительную длину, необходимую для зазора)

Определите оптимальное количество контуров PEX для соответствия средней рекомендованной длине контура.Например, в случае 1/2 «PEX оптимальное количество контуров равно (7), поскольку 2016/7 = 288 футов, что очень близко к стандартной рекомендованной длине контура 300 футов для труб 1/2».
Таким образом, для проекта потребуется 7 x 300 = 2100 погонных футов трубы, что соответствует:
(7) 300-футовые рулоны
(3) 600-футовые и (1) 300-футовые рулоны
(2) рулона 600 футов и (1) 900 футов и так далее.
Оставшиеся 12 футов (300 — 288 = 12) длины используются для подсоединения трубок к коллектору.

Размер трубок PEX и расстояние между ними в зависимости от нагрузки в БТЕ

Размер трубки	Длина контура (лучистое тепло / таяние снега)	Нагрузка БТЕ (БТЕ / кв. Фут) и расстояние между трубами OC (по центру)
			50-75	75-100	100-125	125–150	150-200
1/2 «	300-350 футов / 200 футов	12 «	10 «	8 «	6 «	Не рекомендуется
5/8 «	400-500 футов / 250 футов		12 «	10 «	8 «	6 «
3/4 «	500-600 футов / 300 футов				12 «	12 «	9 «
1 «	750 футов / 500 футов	Не рекомендуется					12 «

Кислородный барьер 1/2 дюйма PEX — самый популярный размер, используемый для теплых полов как в толстых, так и в тонких плитах.Этот размер подходит для всех малых и средних рабочих мест как в жилых, так и в коммерческих проектах. Барьер
5/8 «PEX может использоваться для больших проектов, где присутствует высокая нагрузка BTU из-за отсутствия надлежащей изоляции, большей, чем обычно, толщины плиты или особых проектных соображений. Барьер
3/4″ PEX не является типичным выбором для пола для обогрева (если только тепловая нагрузка не высока) и обычно чаще встречается в системах таяния снега / льда.
1 «барьер PEX предназначен для использования в крупных коммерческих проектах, которые выходят за рамки данной статьи.

2. Коллекторы
Коллектор — это центральная распределительная станция для всех ваших трубопроводных контуров PEX. Размер коллектора должен соответствовать количеству контуров в вашей системе лучистого отопления .
Коллекторы лучистого тепла — предназначены для использования с трубками из PEX и PEX-AL-PEX 3/8 «, 1/2» и 5/8 «. Они продаются парами (подача и возврат) и включают индикаторы расхода, регулирующие клапаны и другие основные компоненты
Медные коллекторы — предназначены для использования с трубами PEX 3/4 «и доступны с диаметрами магистральных медных труб 1-1 / 4», 1-1 / 2 «или 2».Выходы с медными трубами 3/4 дюйма можно использовать для установки циркуляционных насосов или зональных клапанов. Каждый медный коллектор продается отдельно.

3. Изоляция
Изоляция является обязательным условием для всех систем перекрытия на грунте. Это предотвращает потерю тепла и позволяет быстрее прогревать плиту. Среди нескольких вариантов, доступных на рынке и перечисленных в порядке убывания R-value, являются:

• Пенопласт из экструдированного полистирола (XPS) (толщиной 1-1 / 2–2 дюйма)
• Брезент EPS (пенополистирол) в рулонах
• Изоляция пузырчатая / фольга в рулонах

Пароизоляция, установленная под изоляцией, также важна для защиты плиты от влаги.Некоторые типы изоляции (пузырчатая пленка и брезент) могут действовать как пароизоляция, в то время как другие (XPS) могут потребовать отдельной пароизоляции.

4. Принадлежности для установки
Скобы и инструменты для пенопласта — для крепления трубок PEX или PEX-AL-PEX к пенопласту или брезентовой изоляции толщиной 1–2 дюйма или более. В тех случаях, когда труба расположена непосредственно над изоляцией, скобы из полиэтилена PEX — единственный способ ее закрепить.
PEX Rails — отличный аксессуар, рекомендуемый как для тонких (неструктурных), так и для толстых (армированных) плит.Их можно установить непосредственно на фанерный черновой пол, изоляцию из пенопласта или на арматуру / сетку. Направляющие PEX также позволяют установку одним человеком и значительно сокращают время установки. Зажимы для проволочной сетки
— используются для закрепления 1/2 дюйма PEX поверх проволочной сетки, используемой для усиления плиты. Эти зажимы являются съемными и могут скользить по проволоке для регулировки расстояния между трубками по мере необходимости. Опоры изгиба
PEX — используются для обеспечения плавности При необходимости, трубы из полиэтилена сгибаются под углом 90 градусов. Для бетонных плит чаще всего используются металлические опоры с изгибом.
Нейлоновые стяжки на молнии — быстрый, простой и экономичный способ привязать / закрепить трубы из полиэтилена с полимерным покрытием к арматуре или проволочной сетке. Подходит для всех размеров PEX до 1 «.

Вышеупомянутые (4) категории представляют собой основной список материалов, необходимых для любого излучающего отопления или снеготаяния PEX внутри плиты. Некоторые из перечисленных ниже компонентов также могут потребоваться в зависимости от по характеру проекта:

• Циркуляционные насосы
• Реле переключения
• Смесительные клапаны
• Зональные клапаны
• Управление клапаном зоны
• Термостаты
• и др.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт. С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности.Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или навес для хранения с бетонным полом может оказаться ненужной тратой труб. Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад.Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста. Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной.Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло. Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах, пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т.е.е. розовая или голубая доска) работает нормально. В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует много способов изолировать излучающую плиту, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением.Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях нисходящий тепловой поток желателен как средство создания «радиатора» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных типов, покрытые пароизоляцией.Следует признать, что эти альтернативные материалы имеют два явных преимущества перед «синим», «розовым» или «фиолетовым» картоном, то есть вышеупомянутым экструдированным полистиролом — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства.Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) — очень хороший изолятор, который не впитывает влагу. Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал не эффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к подвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите плиточный коллектор очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать в трубке изгиб на 16 дюймов. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубке Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»

Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. В обеих этих установках использовался вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это была бы не очень хорошая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и продвигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проколоть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей является набить немного поролона, газет, старую тряпку или что-нибудь еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев расположены на расстоянии 16 дюймов друг от друга. Между спусками трубок достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, нагреваемой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Итак, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором плиты, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой

Заливка плиты вокруг распределительной коробки

Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы PEX намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо нет, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке» в плитах, так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / «Loop» к компоненту вашей системы (зонный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать коробку, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на узле давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводу зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение коллекторов с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратными».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечных батареях, могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на интенсивно проходимых участках вокруг его плохо спланированной подъездной дороги. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги вверх снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует активации системы вручную , а затем заводится в положение «выключено».

Experience вскоре научит домовладельцев управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает излучающую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорога в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто впитывается незапечатанной подъездной дорожкой и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев для предотвращения затенения или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на в сторону от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная планировка также означает, что не допускает углублений (то есть луж, а затем ледяных пятен) на самой проезжей части.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите… ..и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. От четырех до восьми дюймов по обе стороны от пораженного участка, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать ЛЮБОЙ раз, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямой и приятный удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Лучистое отопление в полированных бетонных полах — Craftsman Concrete Floors

Texas Concrete Polishing

Приобретая полированные бетонные полы, вы можете воспользоваться многими привлекательными функциями. От абсолютной прочности полированных бетонных полов до присущей им устойчивости полированные бетонные полы могут быть отличным выбором для вашего офиса или дома.

Тем не менее, есть одна дополнительная функция, которая может сделать полированный бетонный пол еще более комфортным. Это верно, даже если вы живете в умеренном климате, таком как Техас.

Этой особенностью является излучающий теплый пол .

Лучистые полы с подогревом могут обеспечить тепло в самые холодные месяцы. Это может снизить ваш счет за электричество. Лучистое напольное отопление может способствовать глобальным усилиям по обеспечению устойчивости. А вложив средства в лучистые полы с подогревом, вы, ваша семья или ваши коллеги можете сосредоточиться на работе или отдыхе, не отвлекаясь на температуру в комнате.Это верно даже в Техасе, где в определенное время года погода может становиться холоднее.

В конечном счете, вам следует обязательно принять во внимание лучистые полы с подогревом в полированных бетонных полах. Это сохранит тепло в вашем доме или офисе, а также принесет значительные финансовые и экологические выгоды.

Как работает лучистое отопление пола

Однако, прежде чем исследовать многочисленные преимущества лучистого теплого пола в полированных бетонных полах, сначала важно понять, как работает лучистый пол.Проще говоря, лучистая энергия — это форма электромагнитной энергии. Лучистая энергия передается за счет передачи тепла теплой поверхностью более холодной поверхности. В качестве всего лишь одного примера, солнце излучает энергию в сторону земли, и эта энергия поглощается землей и выделяется в виде тепла.

Излучающий пол с подогревом обеспечивает аналогичный эффект в вашем доме или офисе. Змеевики электрического обогрева или водонагревательные трубы устанавливаются в бетонную плиту при ее заливке. Когда происходит этот процесс, тепловая масса бетона превращается в радиатор теплого, равномерного тепла.Оттуда тепло излучается вверх от пола, чтобы обогреть всю комнату. Воспользовавшись лучистым подогревом полов на полированных бетонных полах, вы заметите, что температура в комнате остается постоянной. Фактически, он может казаться даже более постоянным, чем стандартная система с принудительной подачей воздуха, поскольку эта система выпускает воздух, который поднимается, охлаждается, а затем падает на пол. В целом, лучистые полы с подогревом имитируют процесс нагрева, который происходит естественным образом в окружающей среде. Это простой и легкий способ обеспечить постоянное тепло в вашем доме или офисе.

Наконец, вы можете встроить лучистые полы с подогревом в новые полированные бетонные полы или существующие полированные бетонные полы. Если вам нужен новый полированный бетонный пол для вашего дома или офиса, мы можем легко включить эту функцию с самого начала. Но даже если у вас уже есть полированный бетонный пол, вам не повезло. Существуют новые ультратонкие электрические нагревательные маты, которые можно встраивать в цементные покрытия. Таким образом, вы можете легко модернизировать существующие плиты, чтобы использовать лучистые полы с подогревом.Таким образом, независимо от того, есть ли у вас полированный бетонный пол или нет, вы сможете использовать лучистые полы с подогревом в своем доме или офисном здании.

Преимущества лучистого теплого пола

Имея базовое понимание науки, лежащей в основе лучистого теплого пола, легко начать думать о многочисленных преимуществах, которые он может предоставить в вашем доме или офисе.

Начнем с того, что лучистые полы с подогревом в полированных бетонных полах могут обеспечить теплый пол, который равномерно распределяется по всей комнате .Вместо того, чтобы покупать внешний радиатор или систему принудительной подачи воздуха для обеспечения тепла, вы можете просто положиться на свойства, присущие вашему полированному бетонному полу. Вам никогда не нужно «включать». Вместо этого вы можете быть уверены, что ваш пол всегда будет теплым в течение всего года. Это основное ценностное предложение лучистого теплого пола, и наши клиенты рады воспользоваться этим преимуществом.

Лучистые полы с подогревом в полированных бетонных полах также могут обеспечить лучший комфорт в конкретном помещении .На это есть несколько причин. По сравнению с внешним обогревателем или системой принудительной подачи воздуха, лучистые полы с подогревом не создают шума. Вместо того, чтобы слушать отвлекающую систему принудительной подачи воздуха, когда вы пытаетесь сосредоточиться на своей работе, вы можете работать в тишине. Наряду с этим, лучистые полы с подогревом не распространяют пыль или другие аллергены в вашей комнате. Это типично для системы с принудительной подачей воздуха, поскольку система беспорядочно распространяет этот посторонний мусор в вашем доме или офисе. Однако с лучистым подогревом пола ваша комната может стать более гигиеничной.Вы почувствуете себя лучше, так как инородный мусор не попадет вам в глаза.

Помимо этих основных преимуществ для обогрева и здоровья, лучистый пол в полированных бетонных полах может сэкономить вам деньги . Совершенно очевидно, что это связано с тем, что вам не нужно вкладывать деньги в внешний обогреватель или систему приточного воздуха. Но наряду с этим, лучистые полы с подогревом в полированных бетонных полах потребляют меньше энергии, одновременно обеспечивая тот же уровень тепла и комфорта.

Это имеет огромные разветвления. Вместо того, чтобы делать эту первоначальную покупку и оплачивать небольшие, но повторяющиеся расходы в счетах за электроэнергию, лучистый пол с подогревом требует только одного авансового вложения. После того, как он будет установлен у вас дома или в офисе, вам не придется вносить дополнительные регулярные платежи. Фактически, согласно одному исследованию Министерства энергетики США, лучистые полы с подогревом могут снизить затраты на отопление на 25-50 процентов. Это настоящие деньги в вашем кармане, и они могут иметь большое значение, если вы хотите отапливать большой дом или офисное здание.

И последнее (но не менее важное), лучистые полы с подогревом в полированных бетонных полах предлагают широкий спектр экологических преимуществ . Повторюсь, излучающий пол с подогревом означает, что вам не нужно покупать внешний обогреватель или систему приточного воздуха. Вы потребляете меньше электроэнергии при том же тепловом эффекте. Воспользовавшись лучистым подогревом пола, вам также не понадобится столько строительных материалов, чтобы скрыть воздуховоды. Другими словами, ваш дом или офис оказывает меньшее воздействие на окружающую среду.Приобретая лучистые полы с подогревом, вы также можете претендовать на получение баллов по экологическому строительству в рамках программы «Лидерство в энергетическом и экологическом дизайне» («LEED») и Программы экологического строительства Национальной ассоциации домостроителей.

Хотя вам нужно будет дополнительно изучить эти возможности, факт остается фактом: лучистые полы с подогревом являются привлекательным выбором, если вы хотите как помочь сохранить окружающую среду, так и сохранить несколько дополнительных долларов в кармане. В сочетании с природной экологичностью полированных бетонных полов вы, безусловно, внесете свой вклад в защиту нашего мира.

Множество преимуществ

Хотя это всего лишь фундаментальное исследование лучистого теплого пола, мы надеемся, что очевидно, что лучистый пол в полированных бетонных полах может обеспечить множество преимуществ. Лучистые полы с подогревом могут равномерно распределять тепло по всему помещению или зданию. Это более рентабельно, чем полагаться на внешний обогреватель или систему принудительной подачи воздуха. А, используя лучистые полы с подогревом, вы можете внести свой вклад в глобальную экологичность.Все эти преимущества включены независимо от того, есть ли у вас полированный бетонный пол или нет.

В конечном счете, мы надеемся, что пробудили ваш интерес к лучистому напольному отоплению. Если вы хотите узнать больше о теплых полах в полированных бетонных полах, не стесняйтесь записаться на консультацию. Вы также можете написать нам по электронной почте [email protected] или по телефону (214) 663-5848.

полированный бетонный пол с подогревом

Неудивительно, что популярность полированного бетона для жилых полов выросла в связи с развитием технологий внутрипольного отопления.

В обычных системах подогрева пола для обогрева пола используются элементы электрического сопротивления (электрические системы) или жидкость, текущая по трубам (гидравлические системы). Оба типа могут быть установлены как первичные системы отопления или как локальные системы теплого пола для теплового комфорта. Полированный бетон можно интегрировать как с водяными, так и с электрическими системами отопления.

Обладая более чем 20-летним опытом работы с SD Concrete в качестве проектировщика и монтажника полов, я участвовал в установке более 300 жилых бетонных полов.Я видел много способов установки, некоторые из которых дают лучшие результаты, чем другие.

Гидравлические системы и сложные системы отопления, которые с ними работают, обычно устанавливаются в новостройках. Как правило, они не подходят для ремонта.

перекачка бетона SCC через гидронную систему

Ремонт кухонь и ванных комнат, как правило, заключается в обновлении и обновлении, они обычно не включают в себя капитальный ремонт системы отопления. Вот почему системы электрического отопления были так популярны среди подрядчиков по ремонту и домовладельцев в последние десять лет.
У каждой системы большая разница в общей толщине пола. Обычно в гидравлических системах используется обычный бетон со средней толщиной 1,5–6 дюймов, тогда как в электрических системах используются самовыравнивающиеся бетонные смеси, а общая толщина (включая нагрев) составляет 3/4–1 дюймов.
Не существует универсального решения. При выборе системы полов с подогревом из бетона необходимо учитывать: изоляцию и характеристики, энергоэффективность, вес материалов и общие затраты как на отделку пола, так и на систему отопления.

Гидравлическое отопление идеально подходит для домовладельцев, которые не любят принудительное воздушное отопление и хотят поддерживать в своем доме постоянную комфортную температуру. Гидравлические системы могут использовать один источник или комбинацию источников энергии, чтобы помочь управлять затратами на электроэнергию. В эти системы могут быть интегрированы тепловые насосы или солнечные батареи, что поможет снизить затраты на электроэнергию. Без учета стоимости бетона (который необходим для системы обогрева полов), полированный бетон обычно составляет от 5 до 10 долларов за квадратный метр.

Процесс с плитой на сплаве

гидронных нагревательных слоя

• уровень

• Пароизоляция 6 мил

• 2 ”пена xps

• арматура / сетка

• трубка pex

• заливка бетона — 1,5 ”- 6”

Гидравлические преимущества

стандартный серый полированный бетон

• рентабельно для новостроек, когда он интегрируется в систему отопления на этапах планирования.
• Если при строительстве будет использоваться бетонная плита, бетон уже заложен в бюджет.
Дополнительная тепловая масса бетонной плиты
• способствует повышению энергоэффективности.
• улучшает качество воздуха по сравнению с принудительным воздухом.
• SCC (самоуплотняющиеся смеси) можно использовать там, где размещение / доступ затруднено.

гидроника недостатки

• Первоначальные затраты на систему могут быть значительными.
• не подходит для небольшого ремонта.
• использовать его для периодического нагрева неэффективно. Система предназначена для работы при постоянной температуре.
При первом включении
• требуется до 7 часов для прогрева.

Эстетика полированного бетона для гидронных систем

Обычный бетон обычно заливается толщиной 4-6 дюймов для гидравлических систем. Бетон можно заливать монолитным слоем или двумя отдельными плитами, одна для герметизации системы отопления, а другая в качестве готового пола.Оба метода имеют свои преимущества и недостатки, рассмотрение процесса строительства и графика, вероятно, определит лучший процесс для вашего проекта.

Интегральный цвет

1/2 белый 1/2 серый портландцемент с терраццо

В качестве цвета цементной основы можно использовать портландобетон белого или серого цвета. Белый портландцемент продается только в мешках на северо-западе Тихого океана и может удвоить или утроить стоимость готового продукта. Диоксид титана также можно использовать для осветления бетона, это тоже довольно дорого.Окрашивать бетон в более темный или теплый оттенок довольно просто, Davis Colours или Interstar имеют отличные цветовые палитры и недорогие продукты.

Посев плиты

Стекло литое в трубу самовыравнивающееся

Свежеуложенный бетон можно засеять стеклом, камнями, стальными заполнителями или почти любым твердым материалом. Затем засеянные материалы всплывают на поверхность и раскрываются в процессе шлифовки и полировки.

см. Здесь варианты цвета стекла

Актуальные цвета

Актуальное окрашивание можно проводить после отверждения плиты и в процессе полировки. Эти красители проникают в поры бетона и дополнительно защищаются уплотнителями. Этот процесс не проходит со временем.

http://www.ameripolish.com

Если вы хотите обогреть небольшое зонированное пространство, например, спальню или ванную комнату, электрический теплый пол может стать отличным выбором. Эти полы с подогревом питаются от электрических кабелей или матов из электропроводящего пластика, встроенных в пол.Электрические маты или кабели хорошо сочетаются с домами, в которых используется принудительное воздушное отопление. При переходе на фанерный черновой пол мембраны необходимы для предотвращения образования трещин в полированном бетонном покрытии.

nuheat.com

мембрана schludre ditra

Имеется очень мало информации о бетонных покрытиях и системах электрического отопления. Такие поисковые запросы, как: покрытий из бетона с подогревом, самовыравнивающиеся полы с подогревом, встраивание электрического отопления в полированные бетонные покрытия и тонкие бетонные полы с подогревом, на сегодняшний день дают практически бесполезную информацию (в настоящее время февраль 2017 г.)

Обращения к крупным производителям: Mapei, Rapid Set и Ardex не дали никакой полезной информации. Использование самовыравнивающегося бетона для покрытия нагревательных кабелей — далеко не новая концепция, использование его в качестве полированного полированного бетонного пола с системами электрического матирования — это то, о чем не хватает информации. На сегодняшний день Stone Design выполнила 8 проектов различных типов и размеров, которые объединяют системы электрического отопления и полированные бетонные покрытия. На сегодняшний день это одни из самых потрясающих и почти идеальных полов.

стоит — 10–16 долларов за кв. Фут

преимущества электрического отопления

• может проходить по фанерным черновым полам. отлично подходит для ремонта.

  кабеля nuheat готовы к покрытию

• небольших участков (100 кв.м +) можно сделать достаточно эффективно.
• головное помещение — максимальная общая толщина 3/4 ″ со встроенной системой обогрева.
• Нет особых требований к нагрузке на конструкцию.
• эстетика минимализма.
• быстро оборачивается — можно полировать за 12-24 часа.
Простые методы установки
• позволяют снизить затраты.

Недостатки электрического отопления

• не такой энергоэффективный, как гидронные системы.
Самовыравнивающиеся изделия
• стоят дорого. при герметизации нагревательных кабелей необходимо заливать более толстые слои.
Для подготовки пола
• для деревянных поверхностей требуется эпоксидная смола и / или мембрана, предотвращающая разрушение.

эстетические варианты с электрическими системами

Полированные бетонные полы с подогревом эстетично сочетаются с большинством натуральных материалов.Основные ингредиенты (цемент, песок и заполнитель) встречаются в природе и хорошо себя чувствуют в окружении схожих материалов. Это означает, что современные дома и их упрощенный минималистский дизайн часто дополняются полированным бетоном. Большинство инженерных самовыравнивающихся бетонных изделий содержат очень мало заполнителя, поэтому дальнейшее измельчение в плиту не означает более крупного заполнителя. Полированные наливные полы обычно более однородные и однородные по сравнению с обычным бетоном. Эстетичный кремовый финиш, без перегруженного песка и щебня, гораздо проще добиться с помощью самовыравнивающихся продуктов.Многие клиенты спрашивают о полах белого или кремового цвета, добиться такой эстетики вполне возможно с помощью бетонных покрытий.

Полированный бетон — это естественное сочетание дизайна и функциональности. В напольном отоплении требуется герметизация нагревательных элементов, почему бы не использовать это в качестве готовой поверхности и не добавлять больше материалов в основу?

Системы лучистого отопления для бетонных полов | Типы

Водяной лучистый пол с подогревом

Как и зачем устанавливать лучистое отопление в бетонный пол.Лучистое отопление пола в бетонных плитах для обогрева вашего дома или проезжей части.

Типы и преимущества

Есть два типа систем лучистого обогрева бетонных полов; один использует большую тепловую массу бетонной плиты пола, а другой — легкую плиту поверх деревянного чернового пола.

Бетонное лучистое отопление — отличный вариант в качестве основной системы отопления; он самый дешевый, экономит энергию и обеспечивает более здоровую и комфортную жизнь. Это отличное решение для жилых домов.

Температура лучистого теплого пола в плитах стабильна, и ее легко контролировать — нет сквозняков и неприятного дуновения воздуха в лицо.

При водяном отоплении горячая вода циркулирует по трубам отопления, поэтому они известны как «мокрые установки».

Электрическое отопление также можно использовать в лучистом отоплении, и это экономически эффективно, если нагревает толстый бетонный пол, конечно, с доступными тарифами на электричество. Более толстый пол дольше сохранит тепло и сделает ваш дом комфортным в течение нескольких часов без дополнительного подключения электричества.

Лучистое тепло в бетонных плитах сохраняется, поэтому открытые двери или большие окна не будут влиять на температуру внутри вашего дома так сильно, как при использовании систем принудительного воздушного отопления. Бетонный пол с изоляцией высокой плотности (с высоким значением R), помещенный под плитой, превращает пол в один большой радиатор.

Устройство поверхностного отопления бетонного пола

Если вам требуется профессиональная помощь, обратитесь к местному специалисту по водонагревателям сегодня же!

Лучшее время для установки бетонного теплого пола — при установке бетонной плиты.

Почему?

Установка водяного отопления в бетонный пол — это не сложный проект, сделанный своими руками, но он требует определенных навыков, знаний и подходящих инструментов. Это также известно как установка плиты на уровне грунта.

Вот видео-пример: Как установить тепловые трубки для теплого пола в плиту на грунте.

Если вы уже платите за установку плиты, рекомендуется также установить подогрев пола, так как единственная стоимость — это добавление очень доступных труб из PEX плюс, конечно же, рабочая сила.

В этом случае при установке бетонного теплого пола во всем доме отпадет необходимость покупать трубы или обогреватели, которые будут занимать ценное пространство вашего дома.

Труба PEX — лучший вариант для установки и после установки внутри бетонной плиты; он должен быть защищен от повреждений и беспрепятственно транспортировать горячую воду.

Во время установки лучистого обогрева бетонного пола арматурная проволочная сетка должна быть надлежащим образом размещена в области плиты и перед заливкой бетона.Пароизоляция из полиэтилена и изоляция также необходимы для эффективного распределения тепла. Затем трубка PEX прикрепляется либо проволочными стяжками, либо специальными зажимами. Идея состоит в том, чтобы закрепить трубку, и лучше всего будет следовать инструкциям производителя.

Труба PEX будет петля внутри бетонного пола, а расстояние между петлями будет обеспечивать большее или меньшее количество тепла. Рекомендуется держать петли на расстоянии одной фута, чтобы облегчить сгибание и обеспечить беспрепятственный поток горячей воды.

Глубина внутри бетонной плиты, на которую вы будете укладывать трубы PEX, также определит, будете ли вы использовать горячую воду с более высокой или более низкой температурой и сколько времени потребуется для нагрева пола. Рекомендуемая толщина бетонной плиты должна быть от 4 до 6 дюймов.

Место для наиболее эффективной и безопасной установки находится где-то посередине бетонной плиты, и установка должна производиться без швов. По возможности используйте всю длину трубки, так как всегда есть вероятность утечки в местах соединений.

С швами или без них, новую систему лучистого отопления пола необходимо проверить перед заливкой бетона, чтобы увидеть, есть ли какие-либо дефекты в системе. Для этого используется давление воздуха 50 фунтов на квадратный дюйм, и трубка должна выдерживать давление в течение 24 часов без утечки.

Покрытие для водяного теплого пола

Покрытие, идущее на цементный пол, также оказывает большое влияние на теплопередачу. У плиточного пола, например, теплопередача намного лучше, чем у ковра.Установка теплоизоляции под черновой пол позволяет контролировать эффективность лучистого отопления. Рекомендуется покупать и устанавливать изоляцию с R-значением выше, чем R-значение напольного покрытия, чтобы тепло могло повышаться, а не ниже.

Монтаж системы лучистого отопления тонкоплитного пола

Если вам требуется профессиональная помощь, обратитесь к местному специалисту по водонагревателям сегодня же!

Лучистое отопление для пола из тонкоплитного бетона — лучший выбор, чем описанное выше решение.Если у вас уже есть бетонный пол, над большей плитой устанавливается система лучистого отопления. На деревянном полу вы можете залить тонкую бетонную плиту поверх труб из PEX, что позволит переоборудовать существующий бетонный пол без значительного увеличения высоты пола.

Труба PEX крепится к деревянному основанию пола, а не к армирующей проволоке, как в примере выше. Высота тонкой бетонной плиты обычно составляет 1,5 дюйма или 38 мм, поэтому трубы должны быть установлены плотно к полу, чтобы предотвратить выступание через бетон.

Система толстых бетонных плит, благодаря своей высокой теплоемкости, идеально подходит для хранения тепла от солнечных систем отопления, которые имеют переменную тепловую мощность. Недостатком систем лучистого отопления для толстых бетонных полов является их медленное тепловое время отклика.

Статьи по теме

.
