Сварка дуговая видео: Обучающее видео по ручной дуговой сварке (MMA)

Содержание

Видео сварка металла

Темы: Ручная дуговая сварка, Аргонодуговая сварка (TIG), Сварка видео.

Кроме размещенных здесь видеороликов смотрите специализированные страницы : Видео ручная дуговая сварка, Видео сварка аргоном, Видео сварка электродом.

1. Cмотрите на фoруме онлайн обучающее видео по ручной дуговой сварке металла здесь. Видео на английском языке, внизу русские субтитры.

2. На форуме еще один учебный видеоролик Сварка полуавтоматом, обучающее видео.

3. Орбитальная MAG (GMAW) сварка металла, видео от FRONIUS.

4. Видео сварка металла толщиной 12 мм (черного) сварочными электродами : нижнего шва с разделкой, потолочных швов.


5. Видео сварка металла — вертикальные швы сварочным электродом, движение снизу вверх и наоборот.


6. Аргонная сварка металла, с контактным поджигом, при Iсв≈20А.

youtube.com/v/Ybwkyxsh31w?fs=1&hl=ru_RU»/>


7. Заварка топливного металлического бака ручной дуговой сваркой.


8. Дуговая сварка металлических труб с помощью инвертора ИИСТ-140.

9. Несколько видеороликов по сварке алюминия можно смотреть на нашем форуме : Видео, Сварка алюминия.


10. TIG- сварка металла : нержавеющей стали, алюминия, чугуна. Небольшие уроки.

11. Наплавка MIG (FCAW) металла. FCW-P от FRONIUS



Другие страницы сайта, относящиеся к теме »

Видео сварка металла

:



  • < Аустенитные стали
  • Классификация легированных сталей >

ДУГОВАЯ СВАРКА [электроды, видео уроки, советы]

[Дуговая сварка] – это такой прием сварки, при котором детали изделия нагреваются до температуры плавления путем воздействия электрического дугового импульса.

Вариантов проведения сварки масса, это сварка под флюсом, дуговая сварка в защитных газах, ручная сварка.

Методы электросварки

Дуговую сварку вручную проводят посредством переменного или постоянного тока в электродах, покрытых особой обмазкой.

Тот, кто руководит ходом сварки, своими руками переносит дугу вдоль краев металла, контролируя ход плавления и поднося электрод к обрабатываемому участку.

Для сваривания вручную чугуна можно смело пользоваться чугунным электродом. В диаметре он может составлять 6-15 мм. Лучшее решение – электроды малого диаметра и низкие токи.

Также для сварки чугуна вручную подходят электроды на медной или никелевой основе.

Если электрод содержит и никель, и медь, то он может использоваться для сварки чугуна уже без предварительного подогрева.

Для сварки чугуна, если края сварочного шва потом будут обрабатываться, не советуют использовать стальной электрод.

Сваривание под флюсом – способ механизированный. Он проводится посредством оголенной электродной проволоки.

Свариваемый участок предохраняется от взаимодействия с воздухом флюсом.

Это вещество вступает в реакцию с расплавленной поверхностью металла и изменяет его структуру, улучшая химические характеристики.

Флюсом называют сыпучий крупчатый состав. По назначению он может применяться при сварке разных типов стали, цветного металла и сплава. А по технологии производства он бывает плавленым и не плавленым.

В промышленных масштабах популярна автоматическая дуговая сварка под флюсом.

Автоматическая дуговая сварка отличается тем, что проволоку на участок дуги, перемещаемой вдоль кромок изделия, подает автомат.

Когда сварка под флюсом не полностью автоматическая, действует полуавтомат, то есть проволока подается автоматически, но своими руками переносится дуга.

На большой скорости производится многодуговая сварка. Существует сваривание, которое выполняется в три фазы, и сварка под флюсом посредством расщепленного электрода.

Чтобы восстановить изношенные элементы изделия, можно варить их под флюсом в оси.

Сварочный аппарат, которым необходимо варить под флюсом, бывает разной серии. Полуавтомат выпускается под сериями ПШ-5 и ПШ-54, а автомат – ТС-17М и АДС-1000.

Видео:

Почти ничем не отличается от сварки под флюсом плавка металла порошковой проволокой с помощью углекислого газа, поскольку металлический элемент приобретает те же свойства.

А дуговая сварка в защитных газах предполагает то, что участок дуги защищен от влияния воздуха специальным газом.

Это может быть газ вроде аргона или гелия или активный газ, например, реагирующий со структурой металла азот.

Чистый аргон активно используется как защитный газ, когда идет сварка по алюминию.

Во время сваривания по алюминию нужна регулировка частоты тока. Такую функцию как раз и имеют аргонодуговые аппараты.

Сложный процесс – сварка в аргоне чугуна. Большое содержание углерода делает его очень хрупким материалом, который трудно сварить.

При сварке аргоном чугуна применяют никелевые или бронзовые присадочные прутки.

Сварочный процесс под защитой газов ведется с помощью неплавящегося или плавящегося электрода.

Варить под аргоном предпочтительнее цветной металл, нержавеющую сталь или сплав.

Когда необходимо лишь слегка окислить в зоне дуги углеродистую или легированную сталь, то используют сварку под углекислым газом.

Если металл тонкий, то есть его толщина менее 3 мм, целесообразнее варить с помощью неплавящегося вольфрамового электрода.

Графитовый или угольный неплавящийся электрод необходим при сварке тонкого изделия толщиной полтора-два мм.

Действуя неплавящимся электродом, можно проводить сварку тонкого изделия своими руками.

Когда материал толстый, применяют сварку плавящимся электродом. Эти виды сварки подходят для стали толщиной более 0,8 мм, он гарантирует образование прочного и качественного соединения.

Использование плавящегося электрода требует полной автоматизации, или хотя бы понадобится сварочный аппарат-полуавтомат.

Широко используется импульсно дуговая сварка. Такое сваривание рекомендовано для тонкого металла, очень подходит алюминию.

Им легко варить потолочный или вертикальный шов, так как почти ничего не разбрызгивается и обеспечивается высокое качество сварки.

В отличие от стандартной процедуры сварки, данные виды сварки не приводит к деформации изделия. Здесь понадобится обычный аппарат и специальный агрегат для подачи импульсов.

Азы электросварки

Чтобы постичь основы дуговой сварки, надо иметь на руках аппарат для сварки и электроды.

В период обучения их понадобится много, какие-то просто испортятся, пока будут предприниматься попытки произвести сварку своими руками.

Самые подходящие электроды для дуговой сварки в период обучения составляют в диаметре 3 мм.

Электроды должны быть именно такой толщины, поскольку более тонкими выполняют сварку тонкого материала, что могут сделать только сварщики с опытом.

Также не стоит брать электроды более 3 мм толщиной, поскольку они могут дать большую нагрузку на сеть.

Сварка дугой для начинающих потребует терпения, но научиться правильно приваривать металлические детали и изделия из чугуна вполне реально.

Главное правило для начинающих — больше практики!

Видео:

Но чтобы начать уроки по свариванию с уверенностью, начинающим рекомендуется посмотреть обучающие видео по сварке, предложенные в нашей статье. Также необходимо усвоить советы по технике безопасности сварки.

Чтобы разобраться в специфике сваривания чугуна и разных металлических предметов, пройдите уроки на примере ненужного металлического куска.

Вблизи приготовьте ведро с водой. Не пробуйте варить электродом на деревянном предмете — техникой безопасности это запрещено!

Будьте бдительны, поскольку крошечные остатки примененного для сваривания электрода способны привести к возгоранию. Эти правила диктует техника безопасности при сварке.

В первую очередь, уроки, обучающие как правильно варить металлические конструкции, указывают, что обрабатываемая деталь в целях безопасности должна быть крепко зафиксирована зажимом «заземления».

А кабель, как говорит техника безопасности, нужно тщательно спрятать и убрать в электрододержатель.

Этот инструмент обеспечивает быструю смену электродов. Электрододержатель должен выдерживать повышенные нагрузки, элементарно собираться — это тоже диктуется правилами безопасности.

Главное условие — электрододержатель должен быть удобным в работе.

Простую конструкцию имеет электрододержатель винтового вида, при этом он весьма практичен. Максимальный показатель тока – 500А. Вес инструмента – 300-750 гр.

Электрододержатель можно соорудить и своими руками, соблюдая технику безопасности.

Потребуется кусок трубы из меди 25 см длиной. К ней с одного конца приваривается металлическая пластина в форме половины кольца, ее край должен быть загнут.

Видео:

На другом боку трубу нужно сплющить и просверлить небольшую дыру. Туда крепится наконечник кабеля, а потом на эту часть трубы устанавливают отрезок дюритового шланга.

Электрододержатель нельзя перегружать в течение работы по правилам техники безопасности, то есть нужно делать небольшие перерывы.

Когда электрододержатель зафиксировал электрод, включают сварочный аппарат, выставляя на нем коэффициент силы тока. Этот показатель должен быть равен цифре диаметра электрода.

После того как электрододержатель и сварочный аппарат подготовлены, можно испытать себя, то есть зажечь дугу своими руками и начать варить, соблюдая правила техники безопасности.

Электрод необходимо установить под определенным углом к металлическому предмету, по правилам этот угол обычно составляет примерно 60 градусов.

Теперь нужно не спеша провести электродом по металлу. Появились искры – пора затронуть металл электродом и немного поднять его, оставляя пятимиллиметровый зазор.

Дуга обязательно зажжется, если процедура проделана правильно. Не нужно забывать, что промежуток в 5 мм поддерживается в течение всей работы. Электрод постепенно выгорает, его передвигают неторопливо.

Если электрод стал прилипать, то его резким движением просто отклоняют в сторону. Когда дуга расстоянием в 2 или 3 мм не зажигается, добавляют мощность электрического тока.

Видео:

Необходимо попытаться сделать стабильную дугу, длина которой составляет от 3 до 5 мм между обрабатываемым элементом и краем электрода.

Если эти первые уроки для начинающих пройдены успешно, то можно попытаться правильно наплавить валик.

Дугу зажигают и медленно передвигают в горизонтальном направлении, совершая волнообразные движения. Плавящийся металл нужно как бы сдвигать к середине дуги.

В идеале появится ровный шов, на котором будут выступать небольшие волны материала наплавления.

Технология ручной дуговой сварки

Дугу правильно зажигают путем прямого отрыва электрода, когда произошло короткое замыкание, или скольжением по поверхности его края.

Технология сварки любого материла, в том числе чугуна, требует, чтобы электрод перемещался по трем направлениям.

Первый прием – постепенное движение по самой оси электрода. Это направление поддерживает стабильную длину дуги.

Длина дуги во время сваривания своими руками должна колебаться между двумя величинами – 0, 5 и 1, 2 диаметра электрода.

Если дуга будет чересчур маленькая, то шов сформируется плохо, и может возникнуть короткое замыкание.

Видео:

Если дуга будет слишком длинная, то снизится глубина провара, и сварочный шов будет хуже по механическим характеристикам.

Второй прием – движение электрода по длине оси валика, чтобы образовался шов. С какой быстротой совершается это перемещение, зависит от мощности электротока, размера электрода и времени его плавления.

Если не совершаются поперечные движения электрода, то шов будет тонкий, то есть его ширина составит 1,5 диаметра электрода. Такой шов предпочтительнее варить на поверхности тонкого листа.

Последний прием – техника движения электрода по ширине самого шва. Это необходимо, чтобы шов соответствовал необходимой ширине и глубине плавления.

Если по шву прошлись правильно, то его ширина будет составлять 1,5-5 диаметров электрода.

Сварка дугой также выполняется исходя из того, в каком пространственном положении расположен сварочный шов.

В нижнем положении важно, чтобы сечения проплавлялись полностью и не образовывались прожоги.

Если идет сваривание угловых швов, то нужно повернуть изделие на 45 градусов или пользоваться наклонным электродом.

Если сваривание выполняется своими руками в вертикальном положении, то на создание шва влияет стекание расплавленного материала.

Оттого швы по вертикали делают на подъем, тем самым обеспечивая нужную степень провара.

Правда эти виды сварки выполняются медленно и годятся только для тонкого изделия, что объясняется малой глубиной проплавления.

Чтобы правильно сделать потолочный или вертикальный шов, придется постараться. Чтобы расплавленный материал не вытекал из сварочной ванны, когда делаешь вертикальный или потолочный шов — его удерживают поверхностным натяжением.

Размеры сварочной ванны лучше уменьшить, выполнять сварку непродолжительными замыканиями так, чтобы потолочный рубец успевал немного подвергнуться кристаллизации.

Проделывать потолочный или вертикальный шов своими руками не всегда целесообразно, если необходимо сваривать тонкие металлические конструкции, вроде кузова автомобиля.

Для сваривания тонкого изделия лучше применить сварочный аппарат полуавтомат, имеющий ряд преимуществ.

Сварочный полуавтомат отличает малая площадь нагревания, не надо тщательно подгонять свариваемые детали. Полуавтомат требует использования углекислого газа, а он дешевле ацетилена.

К тому же, сварочный аппарат полуавтомат работает в 2 раза лучше, чем при работе сваркой своими руками.

Видео:

Аппарат полуавтомат для сваривания чугуна, железа или алюминия состоит из сварочного трансформатора и выпрямителя, кабелей, переносного блока, баллона с газом и редуктора.

Также полуавтомат оснащен держателем с кнопкой пуска. Отечественные виды – это оборудование марок А-537 и А-537У.

Аппарат полуавтомат потребляет много энергии, поэтому в целях безопасности перед работой с ним нужно проверить, до упора ли закручены сварочные кабели.


Как правильно работать сваркой — дуговая сварка ВИДЕО уроки

Для того чтобы научиться пользоваться сварочным аппаратом, необходима не только практика, но и специальные теоретические знания. В данной статье будут рассмотрены основные моменты того, как правильно работать сваркой, чтобы не только сделать красивый и качественный шов, но и обеспечить безопасность себе и окружающим. Дуговая сварка, видео уроки по которой даны на нашем сайте, — работа весьма серьезная. Перед тем, как приступить к обучению сварочным работам, необходимо приобрести средства защиты, электроды и специальную экипировку. Кратко остановимся на каждом из этих пунктов.

Экипировка

Как у профессионального сварщика, так и у любителя, должна быть спецодежда, в которой он будет проводить все работы. А именно:

  1. Комбинезон или халат со штанами должны быть выполнены из очень плотного материала. Опытные специалисты предпочитают плотный брезент.
  2. Перчатки из замши или брезентовые рукавицы защитят руки от термических ожогов, которые могут возникнуть в результате попадания раскалённых брызг на кожу.
  3. Маска сварщика или защитный щиток со специальными светофильтрами смогут обезопасить лицо от брызг, а глаза — от опасного излучения.

На месте, где проводятся сварочные работы, должно быть ведро с водой и большой кусок плотной ткани или плед, чтобы сбить пламя в случае случайного возгорания от искры. Перед работой следует убрать из зоны досягаемости все легко возгораемые предметы.

Электроды

Электроды при сварке выполняют функцию передачи тока ко шву. Новичкам рекомендуется начинать с применения электродов в виде твёрдых стержней с плавящим напылением диаметром 3 мм. Для электродов с большим диаметром нужно мощное оборудование, а изделия с диаметром 2 мм используются для сварки тонколистового металла.

Пользоваться отсыревшими, старыми или повреждёнными электродами запрещено.

Практические занятия

Для тех, кто первый раз берёт в руки сварочный аппарат, не лишним будет просмотреть «Дуговая сварка: видео уроки», чтобы ускорить процесс обучения и избежать ошибок.

Перед проведением любых сварочных работ рабочую поверхность металла необходимо очистить от грязи и ржавчины.

Взяв первый раз в руки сварочный аппарат, нужно сначала научиться делать ровные валики на металле, а уж потом переходить к освоению технологии выполнения соединительных швов.

Для этого:

  1. В держатель сварочного аппарата вставляется электрод.
  2. Для создания электрической дуги нужно несколько раз постучать им по заготовке или сделать чиркающие движения.
  3. Теперь электрод направить на заготовку и стараться сохранить между металлом и дугой расстояние от трёх до пяти миллиметров. Это умение является очень важным для выполнения красивого шва, так как при изменении величины зазора дуга прерывается, и качество работы снижается.
  4. Электрод направляют под углом 70 градусов к поверхности металла. По мере приобретения опыта этот наклон можно изменять в зависимости от специфики работы.
  5. Правильно подобрать силу тока можно только методом экспериментов. При слабой силе тока дуга будет гаснуть, а при сильной — расплавлять металл.
  6. Отрегулировать скорость перемещения электрода. При быстром передвижении (высокой скорости сварки) количества расплавленного металла может не хватать на образование шва. А вот медленная скорость приводит к перегреву основного металла и образованию его избытка и растеканию.

Освоив первые уроки, как правильно работать сваркой, можно приступать к следующему этапу.

Выполнение соединительных швов

Здесь представлена дуговая сварка (видео уроки), как правильно выполнять соединительные швы.

Как видим, начало процесса аналогично описанному выше. Разница состоит в том, что рука должна двигаться не по прямой линии, а по ломаной траектории, чтобы перераспределить расплавленный металл с одной части заготовки на другую. Для практики лучше использовать куски ненужного металла, и только, когда шов начнёт хорошо получаться, можно переходить к работе с рабочими заготовками.

Остывший шов освобождают от шлака с помощью небольшого молоточка. После этого можно оценить качество своей работы.

Виды соединительных швов

Согласно ГОСТ Электродуговая сварка (5264-80) различают несколько способов разделки кромок заготовок, а также виды соединительных швов в зависимости от типов необходимых соединений. Швы бывают:

  • стыковые;
  • тавровые;
  • внахлёст;
  • угловые;
  • вертикальные;
  • горизонтальные.

Узнав, как варить дуговой сваркой (видео для новичков), можно приступать к более сложным работам. От конструкций для надворных построек и дач можно постепенно переходить к изгородям, решёткам, перилам и другим изделиям.

Но для освоения сложных приёмов и приобретения профессиональных навыков необходимо постоянно практиковаться и повышать уровень квалификации, изучая видео по дуговой сварке от специалистов, которые имеют большой опыт работы.


Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Электродуговая сварка: видео обучение

Для соединения металлических конструкций часто используется термическое воздействие на их отдельные части. Ручная и автоматическая электродуговая сварка является одним из самых популярных подобных видов работ.

Виды

Электродуговая металлическая сварка (ГОСТ 5264-80) – это процесс соединения металлов, во время которого температура электрической дуги может достигать 7000 градусов. Это уникальный вид соединения отдельных частей конструкций, т. к. таким способом можно сварить любые известные металлы. После застывания на месте сцепления образовывается сварной шов. Используется для ремонта кузова автомобиля, газовых, водяных и прочих труб, при производственных работах и т. д.

Фото — принцип электродуги

Электрическая дуга расплавляет металл и металлические электроды, после чего жидкость, образовавшаяся посредством температурного воздействия, заполняет зазор между двумя заготовками.

Фото — газовая горелка

Виды дуговой электрической сварки:

  1. Ручная;
  2. Полуавтоматическая;
  3. Автоматическая.

Главное различие между процесса заключается в принципе проведения работ. При ручной все действия по соединению металлов осуществляются своими руками, при автоматической – соответственно, исключительно сварочным аппаратом. Полуавтоматический процесс является комбинированным. Здесь для сварки металлов используются электроды.

Фото — шов

Также в зависимости от используемого тока, процесс электродуговой сварки может осуществляться:

  1. Переменным;
  2. Постоянным. В свою очередь, такая технологическая сварка бывает прямой полярности (минусовыми электродами) и обратной (плюсовыми).

В зависимости от необходимого тока, может использоваться разное оборудование и способы соединения. Также у сварщиков, зависимо от типа технологической обработки, используются различные электроды: плавящиеся и неплавящиеся. Плавящиеся могут использоваться в любой среде. Они работают за счет образования дуги между металлом и электродом. В зависимости от длины соединяемых деталей, по мере сварки электрод подается на места стыков. Применяются для углеродистой стали, соединения алюминия, меди и т. д.

Фото — открытая дуга

Для небольших и тонких соединений используются неплавящиеся. Они часто применяются для сварки трубопроводов, тугоплавких металлов и другого. С такими целями применяются вольфрамовые электроды, графитовые и угольные.

Также электродуговая сварка классифицируется по типу защиты:

  1. В среде защитных газов (ГОСТ 14771-76). Это аргонная и углекислая;
  2. В среде шлаков. Это процесс термического воздействия на металлические соединения под флюсом или толстопокрытыми электродами. Процесс пользуется популярностью при пайке различных труб большого диаметра;
  3. С комбинированной защитой. Процесс пайки, в котором режимы производятся в газовой среде с толстопокрытыми флюсами.
Фото — электроды

Технология электродуговой сварки имеет свои достоинства и недостатки. Преимущества процесса:

  1. Доступность сварочного оборудования и дополнительных элементов (флюса, электродов). Купить инверторы можно в любом электротехническом магазине. Средняя цена – от 30 долларов за ручной инвертор и от 80 за полуавтоматический;
  2. Зона термического воздействия имеет очень малое влияние на несвариваемые участки металлов. Это крайне важно для соединения труб и тонких прокатных металлических листов.

Методы электродуговой сварки имеют и некоторые недостатки:

  1. Необходимо применение специального оборудования. Электродуговая сварка проводится только специальными инверторами и электродами;
  2. Для сварки нержавейки (легированной стали), алюминия, меди и других плавких металлов обязательно требуется зачистка соединяемых элементов. Кромки подготавливаются перед процессом термической обработки и после его окончания (только при условии полного остывания металла).
Фото — соединение труб

Видео: обучение дуговой сварке

Как проводится

Чтобы правильно сваривать металл электродуговой сваркой, необходимо строго следовать инструкции. Только при этом условии сварной шов будет достаточно прочным и аккуратным.

Пошаговая инструкция:

  1. Кромки заготовок зачищаются и обезжириваются, при необходимости производится их резка. К ним приставляется раскаленный электрод. Торец электрода разделяет определенный участок поверхности свариваемой детали на ионы и электроны. В этом пространстве и возникает дуговой разряд; Фото — зачистка
  2. Для того чтобы процесс сваривания происходил быстрее и результат был надежнее, на поверхность сварной арматуры (электродов) наносятся различные вещества. Это может быть кальций, калий, натрий. Они ускоряют процесс разделения металла на частицы;
  3. По типу сварки она может производиться открытой дугой (плавлением незащищенным потоком направленных частиц) и закрытой. В открытом положении купли металла насыщаются азотом, что негативно сказывается на качествах шва. Чтобы снизить это влияние электроды покрываются слоем металла. Для производства более выгодно использовать закрытый метод, в котором место сваривания защищено от воздействия кислорода; Фото — необходимые инструменты
  4. Когда все подготовительные процессы завершены, нужно установить электрод в инвертор и несколько раз провести концом прута по торцам свариваемых деталей – это зажжет дугу. Аппараты подбираются по типу проводимых работ и в зависимости от особенностей и свойств металлов. После включения сварочного устройства нужно установить ток на нужном уровне, и пока система разогревается, надеть средства безопасности; Фото — защита
  5. У разных аппаратов есть различные режимы для сварки, но любые современные устройства изготовлены таким образом, что не дают электродам залипать. Поэтому стараться держать прут на определенном уровне от поверхности нет необходимости;
  6. Схема сварки: опереть электрод на поверхность свариваемых деталей и аккуратно медленно вести по зазору. Ванная заполнится жидким металлом, который при застывании образует прочное соединение. Чтобы максимально точно рассчитать мощность, ток и продолжительность воздействия дуги, необходимо воспользоваться операционной картой технологического процесса;
  7. Вертикальные швы свариваются короткой дугой. Угол соприкосновения электрода и свариваемой поверхности должен быть прямым, допускается отклонение на 10 градусов. Во избежание наплавления металла в одной точке может использоваться техника елочки, треугольника или многослойное прохождение тонкой дугой. Каждая методика имеет свои особенности, поэтому подбирается нужный способ в зависимости от потребностей и уровня подготовки.
Фото — вертикальная электродуговая сварка

После того как ремонт окончен, нужно зафиксировать пластины в определенном положении до полного застывания ванной и шва.

как правильно делать швы, инструкции с фото и видео

Сварочный шов – один из самых надежных способов соединения деталей. Он используется в промышленности и в обычной повседневной жизни. Каждый домашний мастер время от времени пользуется сваркой. Хорошо, если он умеет варить сам, однако зачастую приходится обращаться к специалистам. А ведь сварке вполне можно научиться. Начинать следует с самого простого: электросварка для начинающих это, прежде всего, обучение выполнению различных швов. Более сложные работы можно будет выполнять, только набравшись опыта. Давайте разберем основы технологии и некоторые хитрости сварочного процесса, а также используемое оборудование и материалы.

Типы сварочных аппаратов

Для правильного выбора сварочного аппарата необходимо учесть все плюсы и минусы различных типов и моделей сварочников.

Трансформаторы – самые простые и традиционные аппараты, довольно тяжелые по весу, сделанные на основе понижающего трансформатора, который доводит значение напряжения до необходимого для работы. Особенность трансформаторов состоит в работе на переменном токе, что создает нестабильную дугу. В сочетании с увеличенным количеством шлаков и газовых примесей такая дуга способствует разбрызгиванию металла и портит вид шва. Качественный шов таким аппаратом может сделать опытный сварщик с навыками работы на трансформаторе.

Простой аппарат, работающий на переменном токе

Выпрямители – сварочники, которые могут преобразовывать переменный ток в постоянный и понижать напряжение сети с помощью полупроводниковых диодов. Постоянный ток дает стабильную дугу и позволяет сделать сварочный шов однородным и герметичным, крепким и красивым. Выпрямитель универсален, к нему подходят все виды электродов, варить таким аппаратом можно все виды металлов: нержавеющую сталь, алюминий, медь, титан, разные сплавы.

Универсальный сварочный аппарат, к которому подходят все типы электродов

Инверторы – очень популярны, так как имеют небольшой вес, отличную функциональность, автоматизированные настройки. Такие технические характеристики позволяют работать на нем новичкам. В конструкцию аппарата входит ряд блоков, преобразующих переменный ток сети в постоянный ток высокой мощности. Достоинством этого вида сварочников является:

  • возможность точных настроек;
  • выполнение широкого спектра задач;
  • стабильная дуга;
  • устойчивость к скачкам напряжения;
  • высокое качество сварки, ровный шов;
  • работа всеми видами электродов;
  • соединение всех видов металлов любой толщины и положения в пространстве.
  • обладает дополнительными функциями, предотвращающими залипание электрода и капли отрыва;
  • возможность поджигания электрода при максимальной подаче тока;

Из минусов можно отметить:

  • необходимость частой очистки от пыли;
  • ограниченная длина кабеля, равная 2,5 м;
  • невозможность работы при температуре воздуха ниже – 15 градусов.

Инвертор подходит для работы сварщикам-новичкам

Полуавтоматы – бывают двух типов. Первые повышают производительность сварочных работ за счет непрерывной подачи проволоки. В этом случае не нужно постоянно менять электроды. Шов получается ровный, сплошной и без дефектов. Вторые работают в газовой среде, для этого используют кислород, азот и углекислый газ, а также аргон и гелий. У газовой сварки есть следующие преимущества:

  • один аппарат сконструирован для работы и с газом и с проволокой;
  • прекрасное качество и эстетичность шва;
  • стабильная ровная дуга;
  • высокая функциональность;
  • возможность сварки сложных соединений.

С помощью этого аппарата можно сделать качественный сварной шов

Что потребуется для работы начинающему сварщику

Прежде всего нужно подготовить оборудование и спецодежду.

Инструменты и средства защиты

Обязательно понадобится сварочный аппарат, комплект электродов, молоток и зубило для сбивания шлака, металлическая щётка для очистки швов. Электродержатель служит для зажима, удержания электрода и подведения к нему тока. Нужен и набор шаблонов для проверки размеров шва. Диаметр электрода подбирается в зависимости от толщины листа металла. Не нужно забывать о защите. Готовим сварочную маску со специальным светофильтром, который не пропускает инфракрасные лучи и защищает глаза. Эту же функцию выполняют экраны и щитки. Брезентовый костюм, состоящий из куртки с длинным рукавом и гладких брюк без отворотов, кожаную или валяную обувь для защиты от брызг металла и перчатки или рукавицы, брезентовые или замшевые с напуском на рукава. Такая прямая закрытая одежда предохраняет сварщика от попадания расплавленного металла на тело.

Существуют средства специальной защиты, которые применяются для работы на высоте и внутри металлических объектов, при работе в положении лежа. В таких случаях понадобятся диэлектрические сапоги, шлем, перчатки, коврик, наколенники, подлокотники, а для высотной сварки нужен предохранительный пояс с лямками.

Какие электроды выбирать

Электроды бывают различных видов и марок. Это обусловлено необходимостью подбора металла соединяемых деталей и такого же металла электрода.

На каждом электроде размещена маркировка, которая дает сварщику всю необходимую информацию. Научиться читать маркировку несложно.

На электродах указана специальная маркировка

Часто сверху они покрыты различной обмазкой, придающей электродам свойства, необходимые для сварки разных металлов и условий работы. Вот таблица классификации электродов по видам покрытий и особенностям применения.

Специальная обмазка придаёт электродам особые свойства, необходимые для сварки разных металлов

Классификация электродов по типам и назначению отражается в маркировке изделий.

Электроды различаются по типам и назначению

Виды сварных швов

Соединительные сварные швы подразделяются по расположению, прочности, технологии, конструктивным особенностям. Виды расположения швов:

  • Нижний. Самый простой и удобный, благодаря силе тяжести металл заполняет промежуток между деталями. Это самый прочный и экономичный шов.
  • Горизонтальный. Заготовки расположены перпендикулярно электроду и шов идет по горизонтали. Часть металла уходит из сварочной зоны и электрод расходуется быстрее.
  • Вертикальный. В этом случае заготовки расположены также перпендикулярно электроду, но формирование шва идет по вертикали. Расплавленный металл стремится вниз, расход электрода значителен.
  • Наклонный. Движение руки сварщика происходит по наклонной. Применяется для угловых и тавровых соединений.
  • Потолочный шов расположен над мастером.

Разделение по конструктивному признаку:

  • Встык. Стыковое соединение довольно прочное и экономичное, оно не искажает поверхность соединения. Это универсальное соединение.
  • Внахлест сваривают детали, когда не хватает пространства для стыкового шва. Толщина заготовок не должна быть более 8-10 мм.
  • Угловой шов рекомендуется обваривать с обеих сторон, заготовки при этом располагаются под углом друг к другу. Этот шов непрост в исполнении из-за увеличения зоны термического влияния и большого расхода электрода.
  • Тавровый шов представляет собой угловой шов, где плоскости деталей привариваются перпендикулярно. Шов формируется с двух сторон, он довольно сложен.
  • Шов под электрозаклепки используется, когда нет необходимости в герметичном шве, он самый экономичный и незаметный.

Сварку можно вести как в один слой, так и в несколько слоев для толстых заготовок.

Как научиться варить сваркой — руководство для начинающих

Сварка – высокотемпературный процесс. Для его осуществления образуется и удерживается электрическая дуга от электрода к свариваемому изделию. Под ее воздействием происходит расплавление материала основы и металлического стержня электрода. Образуется, как говорят специалисты, сварочная ванна, в ней перемешивается основной и электродный металл. Величина образующейся ванны напрямую зависит от выбранного режима сварки, пространственного положения, скорости перемещения дуги, формы и размеров кромки и т. д. В среднем ее ширина составляет 8-15 мм, длина 10-30 мм и глубина – порядка 6 мм.

Покрытие электрода, так называемая обмазка, при расплавлении образует особую газовую зону в районе дуги и над ванной. Она вытесняет весь воздух из области сварки и препятствует взаимодействию расплавленного металла с кислородом. Кроме того в ней находятся пары  как основного, так  и электродного металлов. Поверх шва образуется шлак, который так же препятствует взаимодействию расплава с воздухом, что отрицательно сказывается на качестве сварки. После постепенного удаления электрической дуги металл начинает кристаллизоваться и образуется шов, объединяющий свариваемые детали. Поверх него расположен защитный слой шлака, который впоследствии убирается.

В процессе выполнения сварочного шва обмазка электрода расплавляется, образуя особую газовую зону. Внутри нее происходит смешивание металла основания и электрода

Начинающим сварщикам лучше всего получать первый опыт под руководством специалиста, который сможет исправить возможные ошибки и дать полезный совет. Приступать к работе следует, надежно закрепив деталь. В целях пожарной безопасности около себя нужно поставить ведро с водой. По этой же причине нельзя выполнять сварочные работы на деревянном основании и небрежно относиться даже к очень небольшим остаткам использованного электрода.

Подключение сварочного аппарата

Чтобы сварка работала безопасно, нужно подключить аппарат к сети, соблюдая следующие правила:

  • Сначала необходимо проверить напряжение и частоту тока. Эти данные должны быть одинаковыми в сети и на корпусе аппарата.
  • Выставляем на сварочном аппарате расчетное значение мощности тока, которое должно соответствовать выбранному диаметру электрода. Если блок настроек сварочника позволяет выбирать напряжение – нужно выставить его сразу. Подключение делается через специальную вилку и наконечник с заземлением.
  • Надежно крепим зажим «заземление». Проверяем, чтобы кабель был изолирован и аккуратно заправлен в специальный держатель.
  • Обязательно проверяем все соединения, кабели, штепсели.
  • Можно использовать специальный удлинитель, который подключается без промежуточных соединений.
  • В старых домах со слабой проводкой возможно падение напряжения. Оно останавливает процесс работы и может вывести из строя сварочное оборудование. В этом случае нужен электрогенератор, который обеспечит напряжение на рабочем уровне.

Сварочный аппарат устроен просто

Как выбрать нужный ток

Сварочный ток является важным показателем сварки и определяет вид и характер шва и производительность работы. Чем выше ток – тем стабильнее дуга и больше глубина проплава. Сила тока зависит от расположения заготовок в пространстве и от размера электрода. Наибольшее значение выставляется для сварки горизонтальных заготовок. Для вертикальных швов значение силы тока применяется меньше на 15%, а при потолочных – на 20%.

Сила тока зависит от расположения заготовок и от размера электрода

Как зажечь дугу

Первый способ — касание.  Для этого устанавливаем электрод под углом порядка 60° относительно изделия. Медленно проводим им по поверхности. Должны появиться искры, теперь прикасаемся электродом к металлу и приподнимаем его на высоту не более 5 мм.

Если операция была выполнена верно, зажжется дуга. Пятимиллиметровый зазор необходимо удерживать на протяжении всей сварки.  Нужно учитывать, что при правильном сваривании металла электросваркой электрод будет постепенно выгорать, поэтому его постоянно слегка приближаем к металлу. Перемещать электрод следует медленно, если он вдруг залипнет, придется слегка качнуть им в сторону. В случае если дуга не зажигается, возможно, нужно увеличить силу тока.

Второй способ – чирканье. Нужно поднести электрод к поверхности заготовки и чиркнуть им по детали, как будто зажигаешь спичку. Облегчить розжиг электрода можно, обстукав с его края обмазку.

Наклон и движение электрода

После того, как без проблем получается зажечь и поддержать дугу, пора переходить к наплавлению валика.  Зажигаем дугу, медленно и  плавно перемещаем по горизонтали электрод, выполняя им легкие колебательные движения. Расплавленный металл при этом как будто «подгребается» к самому центру дуги. В результате должен получиться крепкий шов  с небольшими волнами, образованными  наплавленным металлом.

Угол наклона электрода для начинающего сварщика лучше соблюсти около 70 градусов, то есть с небольшим отклонением от вертикали. Ниже показана схема дуговой сварки.

Угол наклона электрода около 70 градусов

Если в процессе сваривания деталей электрод выгорел практически полностью, а шов еще не завершен, работу временно прекращаем. Меняем использованный элемент на новый, удаляем шлак и продолжаем работу. На расстоянии порядка 12 мм от образовавшегося в конце шва углубления, которое еще называют кратером, зажигаем дугу. Электрод подносим к углублению так, чтобы образовывался сплав из металла старого и вновь установленного электрода, после чего сварка шва продолжается.

В процессе сварки электрод совершает определенные движения, в основном поступательные, продольные и поперечные. Из их комбинаций составляются различные виды швов, самые распространенные приведены на схеме

Траектория движения дуги в процессе сваривания деталей может производиться по трем  направлениям:

  • Поступательное. Предполагает перемещение дуги вдоль оси электрода. Таким образом достаточно легко поддерживать стабильную длину дуги.
  • Продольное. Формирует ниточный сварочный ролик, высота которого зависит от скорости, с которой перемещается электрод, и его толщины. Это обычный шов, но очень тонкий. Чтобы его закрепить, в процессе движения электрода вдоль свариваемого шва выполняют еще и поперечные перемещения.
  • Поперечные. Позволяют получать нужную ширину шва. Выполняется путем колебательных   движений. Их ширина подбирается исходя из размеров и положения шва, формы его разделки и т. п.

На практике используются все три основных движения, которые накладываются один на другой и образуют определенную траекторию. Существуют классические варианты, однако у каждого мастера обычно «просматривается» собственный почерк. Главное, чтобы в ходе работы хорошо проплавлялись кромки соединяемых элементов, и получался шов заданной формы.

Как правило, применяются все три направления, они могут накладываться друг на друга и образовывать траекторию

Выполнение сварных швов

Потолочный сварочный шов

Этот шов считается самым сложным, так как ванна сварки перевернута вверх дном и расположена над сварщиком. Электрод выбирают не более 4 мм и отводят его немного в сторону, чтобы металл не растекался. Используют короткую дугу и полностью сухие электроды, шов при потолочной сварке должен быть тонким. Движение происходит на себя, так сварщику легче контролировать качество шва. Существует несколько способов его выполнения:

  • лесенкой;
  • полумесяцем;
  • обратнопоступательно.

Потолочный шов считается самым сложным

Видео: выполнение потолочного шва

Вертикальный

При выполнении такого шва можно вести электрод сверху вниз или снизу вверх. Чтобы металл не стекал, электрод следует располагать под наклоном 45-50 градусов вниз от перпендикулярного положения. Опытные сварщики рекомендуют делать этот шов одним проходом.

При выполнении вертикального шва электрод располагается по углом 45-50 градусов

Видео: вертикальный шов

23.03

Выполнение горизонтального шва

При выполнении такого шва основная сложность заключается в стекании металла вниз. Чтобы решить эту проблему, сварщик должен подобрать угол наклона электрода и скорость прохода. Сварка ведется слева направо или справа налево.

При выполнении горизонтального шва нужно правильно подобрать угол наклона электрода и скорость прохода

Угловой

При формировании угловых или тавровых швов детали располагаются под разными углами лодочкой так, чтобы расплавленный металл стекал в угол. Затем прихватываются сваркой с обеих сторон, один край конструкции должен быть немного выше другого. Движение электрода начинается из нижней точки.

При угловой сварке движение электрода начинается из нижней точки

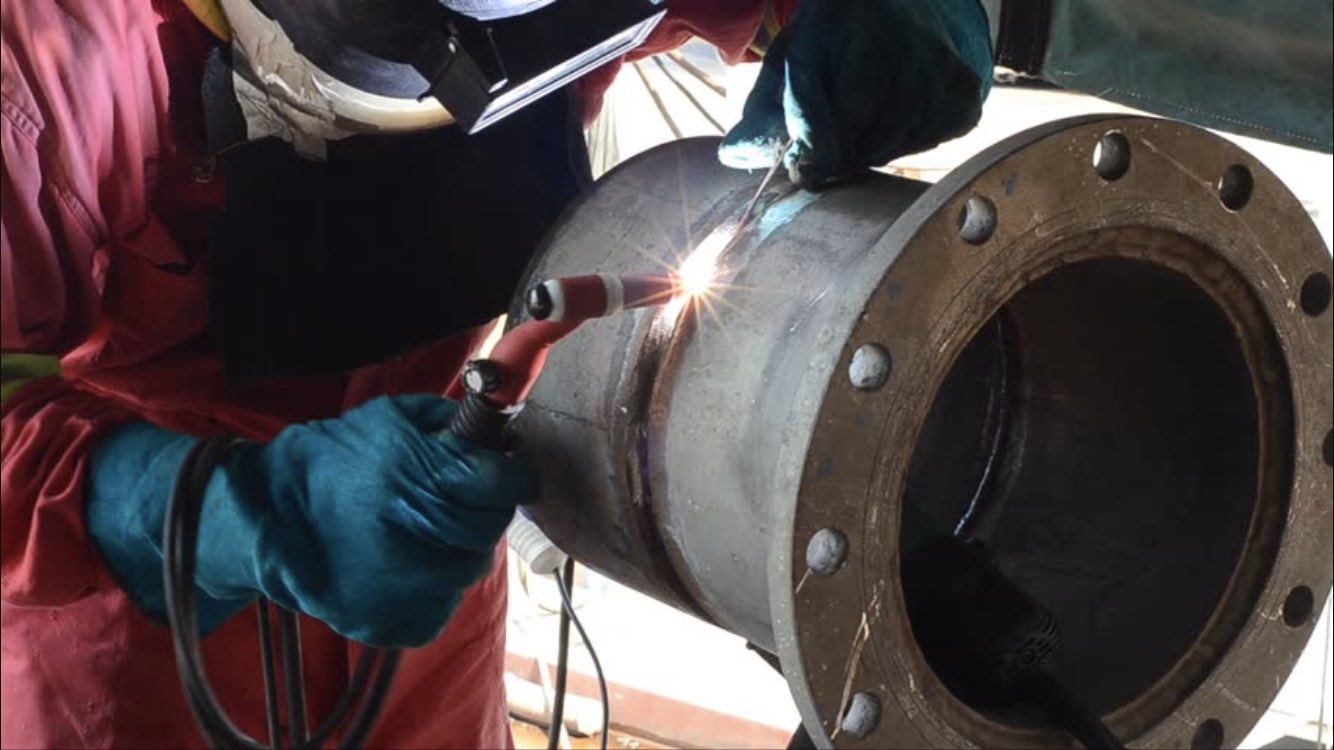

Особенности сваривания трубопровода

Дуговой электросваркой можно выполнить вертикальный шов, который располагается сбоку трубы, горизонтальный – по ее окружности. А так же потолочный и нижний, расположенные, соответственно сверху и снизу. Причем последний считается наиболее удобным в выполнении. Стальные трубы обычно свариваются встык с обязательным проваром всех кромок по высоте стенок. Чтобы уменьшить наплывы внутри трубы выбирается угол наклона электрода величиной  не более 45°относительно горизонтали. Высота шва – 2-3 мм, ширина – 6-8 мм. При сварке внахлест высота шва составляет порядка 3 мм, а ширины – 6-8 мм.

Прежде, чем начать варить трубу электросваркой, выполняем подготовительные работы:

  • тщательно очищаем деталь;
  • если торцы трубы деформированы, обрезаем или выправляем их;
  • очищаем кромки. Минимум 10 мм прилегающей к кромкам трубы наружной и внутренней плоскости зачищаем до металлического блеска.

Теперь можно приступать к сварке. Все стыки обрабатываются непрерывно, вплоть до полного приваривания. Поворотные, а так же неповоротные стыки труб с шириной стенок до 6 мм производятся минимум в 2 слоя. При ширине стенок 6-12 мм – выполняется три слоя, более 19 мм – четыре. Особенность сваривания труб в том, что каждый шов, который накладывается на стык, должен очищаться от шлака, после этого выполняется следующий. Первый шов – наиболее ответственный. Он должен полностью расплавить все кромки и притупления. Его особенно внимательно рассматривают на предмет обнаружения трещин. Если они присутствуют, их выплавляют или же вырубают и снова заваривают фрагмент.

Завершающий слой выполняется по возможности максимально ровным с плавным переходом на основной металл

Второй и все последующие слои выполняются при медленном проворачивании трубы. Конец и начало всех слоев обязательно смещают относительно предыдущего слоя на 15-30 мм. Завершающий слой выполняется с плавным переходом на основной металл и с ровной поверхностью. Чтобы улучшить качество заваривания труб электросваркой каждый последующий слой ведется в обратную сторону относительно предыдущего, а их замыкающие точки обязательно располагают вразбежку.

Самостоятельная сварка – достаточно сложное мероприятие. Однако при желании освоить его все-таки можно. Нужно усвоить основные правила процесса и постепенно научиться выполнять самые простые упражнения. Не нужно жалеть силы и время на освоение азов, которые станут основой мастерства. Впоследствии можно будет смело переходить к более сложным приемам, оттачивая свои умения.

Материал актуализирован 23.03.2018

Оцените статью: Поделитесь с друзьями!

описание процесса, урок сварки для начинающих, видео инструкция

Сварка – это надежный процесс соединения между собой двух металлических деталей. Опытные сварщики и домашние умельцы с ее помощью изготавливают различные емкости, печи для гаражей и бань, тепличные каркасы, металлические ворота и прочие необходимые в быту вещи. На первый взгляд кажется, что процесс сварки является простым, однако это далеко не так.

Предварительно требуется много чему научиться и много что учесть. Поэтому, прежде чем браться за самостоятельное изготовление изделий при помощи сварки, рекомендуется изучить этот процесс, узнать все его тонкости, посмотреть видео урок. Начинающим сварщикам лучше всего начать обучение со сварки при помощи легкого в управлении инвертора.

Что представляет собой инверторный аппарат

Такое оборудование появилось сравнительно недавно, существенно облегчив работу большинству сварщиков. Применение нового способа сварки позволило значительно уменьшить габариты аппарата и вес его оснащения. Начинающим сварщикам будет достаточно просто учиться соединять детали с помощью максимально удобного и очень экономичного инвертора.

Инверторный аппарат для сварки представляет собой небольшой ящик, вес которого зависит от его мощности и может составлять от 3 до 7 кг. Вся конструкция находится в механическом корпусе с вентиляционными отверстиями, который можно переносить при помощи ручки или ремня.

На панели устройства расположен тумблер или ручка для включения питания. Индикаторы перегрева и питания находятся на лицевой части корпуса. Здесь же есть два выхода для подключения рабочих кабелей – «плюс» и «минус». Один кабель аппарата заканчивается электродом, а второй зажимом-прищепкой. Их разъем подключения к электропитанию находится с торцевой стороны корпуса. Для выставления сварочного тока и напряжения аппарат оборудован специальными ручками.

Принцип работы инверторного устройства

Работает инвертор от обычной бытовой электрической сети с частотой в 50 Гц.

  1. Устройство имеет выпрямляющую схему, с помощью которой переменный ток преобразовывается в постоянный.
  2. После этого специальным фильтром происходит окончательное сглаживание.
  3. Инвертором называют электрический узел аппарата, в котором постоянный ток преобразовывается в переменный. Получаемая на выходе частота измеряется десятками килогерц. Иногда это значение может быть до 60 кГц В зависимости от модели используемого устройства).
  4. Полученный на выходе высокочастотный ток понижается до нужного напряжения, в результате чего сила тока достигает необходимого для сварки значения в 120-200 ампер.

Такое двойное преобразование нужно для того, чтобы для понижения напряжения высокочастотного тока можно было использовать небольшие по весу и объему трансформаторы. Так, например, для инвертора с силой тока в 160А требуется трансформатор в 250 грамм. Вес оборудования для работы по старой технологии составляет 18 килограмм.

Достоинства и недостатки сварочного инвертора

Наряду с небольшим весом, современный сварочный аппарат имеет еще достаточно много плюсов:

  1. С помощью схемы его управления можно реализовать множество функций, которые намного облегчат сварочный процесс. Это, например, предотвращение залипания электрода или облегчение розжига дуги.
  2. Инвертором можно выполнять аргонодуговую сварку, применив для этого электроды из вольфрама.
  3. Можно использовать для сварки различные электроды, что имеет большое значение при обработке цветного металла, чугуна или разных видов сплавов.

Для более объективного описания этого сварочного устройства стоит отметить его недостатки:

  • существенный минус такого оборудования – его цена, которая в 2-3 раза выше обычных сварочных аппаратов;
  • при частой и длительной эксплуатации инвертора его необходимо регулярно чистить, так как из-за полупроводниковых деталей он очень чувствителен к пыли;
  • кабель устройства должен быть не более 2,5 метров длиной, что существенно сковывает движения сварщика;
  • многие модели такого оборудования при пониженных температурах использовать не рекомендуется.

Сварка инвертором для начинающих – инструкция

Перед началом работ тем, кто будет соединять детали при помощи сварочного аппарата впервые, рекомендуется изучить сам процесс сварки, посмотрев для этого видео ролики. Разделить его можно на несколько этапов:

  1. На первом этапе происходит замыкание электрода и металла, о чем свидетельствует образование дуги.
  2. Создается высокая температура, под воздействием которой расплавляются обрабатываемые материалы.
  3. В результате плавления кромок металлических деталей и электрода происходит соединение заготовок и получается шов.

Во время сварочного процесса большую роль играет электрод, который используется для образования сварочной ванны без кислорода. Нанесенный на него порошок необходим для поддержания равномерного горения дуги.

До начала работ сварщик должен подготовить для себя защитную амуницию:

  • грубую куртку;
  • специальный защитный шлем;
  • перчатки из грубой ткани.

Теперь нужно выбрать электрод и настроить сварочный ток. Для инверторных аппаратов электроды должны иметь диаметр в 2-5 мм. В зависимости от их толщины и толщины обрабатываемых деталей выставляется сварочный ток. Каково должно быть его значение обычно указывается на корпусе инвертора.

После того как все подготовлено, клемма массы подключается к свариваемой поверхности и начинается процесс сварки. Чтобы не происходило залипание электрода, во время сварочных работ его не рекомендуется подносить близко к металлической поверхности.

Пошаговая инструкция сварки инвертором для начинающих:

  1. Чтобы зажечь дугу, электрод к детали нужно поднести немного под углом, а для его активации несколько раз дотронуться до поверхности металла.
  2. После того как дуга появилась, электрод удерживается на некотором расстоянии (равном его диаметру) от изделия. Должен получиться сварочный шов.
  3. Накипь сверху шва необходимо убрать увесистым твердым инструментом, можно молотком.

То, что после процесса сварки должно получиться, можно посмотреть по видео ролику с уроком для начинающих сварщиков.

Дуговой промежуток

Опытные сварщики все работы выполняют уже практически не глядя, а вот начинающим во время этого процесса необходимо тщательно следить за дуговым промежутком. Поддержание его одинаковой величины во время сварки является важным моментом.

Если зазор будет большим , то дуга начнет скакать, а наплавляемый материал криво укладываться.

При маленьком зазоре основной металл не будет успевать прогреваться и шов получиться выпуклым.

При обеспечении зазора с оптимальным расстоянием будет хороший провар, и в результате получится ровный и нормальный шов. Также в процессе сварки не нужно забывать, что электрод плавится постепенно. Поэтому, если его не двигать, то расстояние между ним и металлом будет увеличиваться.

Урок для начинающих по формированию правильного шва

В процессе сварочных работ очень важно следить, чтобы шов был на уровне металла. Глубоко и интенсивно протекающая в материал дуга толкает ванну назад, в результате чего образуется шов. Если движения электродом будут слишком быстрыми, то шов получится дефективным.

Для образования идеального шва можно делать зигзагообразные и круговые движения.

  1. При движениях в разные стороны следует контролировать образование шва сначала с одного края детали, потом сверху ванны и затем с другого края изделия.
  2. При круговых движениях ванна распределяется по кругу и контролируется уровень шва.

Меняя направление, нужно знать, что ванна следует за теплом. Когда металла электрода недостаточно, формируется подрез. Чтобы не допустить его появления необходимо тщательно следить за ванной и контролировать наружные границы.

С помощью расположенной на конце электрода силой дуги можно манипулировать ванной. При наклоне электрода она будет не тянуться, а толкаться.

Чем вертикальнее будет расположение электрода, тем менее выпуклым будет шов, так как ванна будет хорошо проплавляться, вдавливаться вниз и распространяться вокруг.

Если электрод будет наклонен слишком сильно, то прикладываемая по направлению шва сила не даст управлять ванной.

При слегка наклоненном электроде шов всплывает, так как сила направляется назад.

Поэтому для того чтобы сдвинуть ванну назад или получить плоский шов, наклоны электрода должны быть под разным углом. Начинать следует с угла в 45 до 90 градусов. С помощью такого угла можно нормально выполнить сварку и получить плоский шов.

Тем, кто задумал обучиться сварочным работам, лучше всего заняться этим с помощью инвертора. Простой в использовании он идеально подойдет для начинающих сварщиков. Однако следует знать, что продаваться могут модели, которые подходят для любительской сварки, а также дорогостоящее оборудование для профессионалов, которое чаще всего используется в промышленности. Не стоит забывать и о том, что для сварочных работ обязательно нужны средства индивидуальной защиты. На дугу ни в коем случае нельзя смотреть без специальной маски.

Оцените статью: Поделитесь с друзьями!

Как научиться правильно варить электросваркой за 1 день

Сварка – это наиболее надежное соединение неразъемных деталей. В повседневной жизни она широко используется в изготовлении изгороди с использованием сетки-рабицы, тепличных каркасов, печей для бань и гаражей или различных емкостей, необходимых на дачных участках. Человек, владеющей навыками сварочных работ, способен создать на своем приусадебном участке настоящие шедевры ажурных ограждений, навесов для крыш и прочих необходимых в быту вещей.

Электросварка

Чем обоснована надежность сварки: основы сварочных работ

По прочности создания неразъемных соединений, сварка занимает лидирующие позиции. Это обеспечивается нагреванием сплавов из различных металлов с помощью электрической дуги, которое приводит к пластической деформации используемых материалов. При этом происходит взаимное проникновение элементарных частиц электрода в строение соединяемых материалов. В результате возникают молекулярные связи, обладающие сверхвысокой прочностью.

Благодаря современным инновационным технологиям, в настоящее время появилась возможность использовать для сварки лазерные и электронные лучи, ультразвук и пламя газовой горелки. Но для сварки в бытовых условиях по-прежнему самой оптимальной остается электродуговая сварка, источником энергии, для создания электрической дуги которой служат сварочные аппараты различных типов, в том числе и инверторы.

Перед вами сварочный шов

Способы сварки

Существуют следующие способы сварки:

  • Газопрессовая, с использованием пламени ацетилкислорода. Преимущества этого вида сварки в высокой производительности. Поэтому она находит широкое применение в нефтяной и газовой отрасли, в частности при строительстве магистралей для транспортировки нефти и газа, а также в машиностроении.
  • Контактная, осуществляемая электрическим током, имеющим относительно низкое напряжение при достаточно высокой силе тока. Этот способ включает следующие разновидности: сварка встык, шов и точечная.

Кроме этого, в отдельных случаях применяется роликовая и электрошлаковая сварка, трением и термитная, а также ряд других разновидностей.

Выбор правильного оборудования

Если вы решили освоить технику выполнения сварочных работ, то вам потребуется сварочное оборудование. Его можно арендовать или купить. В настоящее время торговые точки предлагают сварочные аппараты, оснащенные устройством, позволяющим увеличивать или уменьшать силу тока. Любители делать все собственными руками, могут смастерить сварочный аппарат из подручных средств. В любом случае, вам потребуется один из следующих преобразователей электрической энергии:

  1. Трансформатор для преобразования переменного тока бытовой электрической сети в ток, необходимый для осуществления сварочных работ. Выбирая агрегат этого типа, необходимо учитывать, что дешевые   модели не смогут обеспечить необходимую стабильность электрической дуги. Для них характерно «просаживание» напряжения. К тому же, они слишком тяжелые.
  2. Выпрямитель. Это прибор, который преобразует переменный электрический ток, подаваемый в потребительские сети в постоянный. В отличие от трансформаторов, данные агрегаты обеспечивают достаточную стабильность электрической дуги, что, в свою очередь, повышает качество сварного шва.
  3. Инвертор. Он преобразует переменный ток бытовой электросети, в требуемый постоянный, с необходимым для качественной сварки напряжением. Этот аппарат отличается компактностью и небольшим весом, легкостью зажигания, быстрым действием и высокой производительностью.

https://www.youtube.com/watch?v=16G9_QdADI4



[stextbox id=”info” caption=”Кстати!”]** Рекомендация. Наиболее эффективным из перечисленных аппаратов считается инвертор, отличающийся экономичностью и высокой производительностью.

Работа сварщика опасна ожогами и вредными газами

Как правильно выбрать электроды для сварки

Для самой распространенной, дуговой сварки требуются электроды, которые предназначены для подведения тока к сварочному шву. В большинстве случаев, это – проволока, состоящая из специального плавящегося порошка. Но для тех, кто впервые сталкивается со сварочными работами, лучше использовать электроды, в виде твердых стержней, покрытых плавящимся составом. Они позволяют даже новичку оформить ровный шов. Оптимальный диаметр стержня электрода для этой категории сварщиков – 3 мм. Электроды меньшего диаметра применяются для соединения тонких листов металла, а для использования

Упаковка сварочных электродов

электродов большего диаметра необходимо оборудование большей мощности.

Безопасность проведения сварочных работ (экипировка сварщика)

Сварочные работы сопровождаются ярким световым излучением и множеством брызг раскаленного металла. Поэтому, сварщик должен позаботиться о защите кожи своего лица и глаз от ожогов. Для этих целей потребуется специальный щиток и маска. Но не только лицо и глаза нуждаются в защите. Кожа рук подвержена ожогам от разлетающихся брызг плавящегося металла в большей мере. Поэтому, рукавицы из брезента или замши – необходимое средство обеспечения безопасности. Идеальный вариант – наличие халата или комбинезона из плотной брезентовой или прорезиненной ткани.

Маска сварщика защищает глаза от ожогов и потери зрения

В целях обеспечения пожарной безопасности, в местах проведения сварочных работ должна быть емкость с водой или другие средства, защищающие от возгорания при попадании случайной искры.

Пошаговая инструкция выполнения сварочных работ

  1. Свариваемая поверхность должна быть тщательно защищена. На ней не должно быть загрязнений и ржавчины.
  2. Перед началом выполнения сварочных работ, необходимо вставить электрод в держатель аппарата для сварки и создать электрическую дугу. Для этого необходимо вызвать движение тока в зоне сварки. Осуществить этот процесс можно, чиркнув стержнем электрода по металлу или, касаясь им поверхности заготовки в виде постукивания.
  3. Как только появится электрическая дуга, необходимо создать зазор между ней и соединяемой поверхностью. Этот зазор должен иметь постоянную величину и находиться в пределах от 3 до 5 мм.

[stextbox id=”info” caption=”Кстати!”]** Рекомендация. Чтобы получить ровный шов, без дефектов, необходимо, чтобы величина зазора оставалась постоянной в течение всего времени выполнения сварочных работ. В противном случае, дуга будет прерываться, что приведет к ухудшению качества сварного шва.

  1. Угол наклона стержня должен составлять 70?. Но он может быть изменен, в целях обеспечения комфортности выполнения сварочных работ.
  2. Немаловажное значение имеет и стабильность подачи электрического тока. Необходимо учитывать, что слишком большая его сила вызовет проплавление металла, а при низкой происходит гашение дуги.

После того, как вы освоили технику выполнения сварочного шва в виде валика, можно приступать непосредственно к выполнению неразъемных соединений. Начинается работа с создания дуги. Затем сварщик переходит к непосредственному соединению деталей. При этом его рука должна совершать колебательные движения от одного элемента к другому. Сварной шов (траектория движения) может быть выполнен в виде елочки, петли, зигзага и т.п. В завершение работы, необходимо зачистить шов от образовавшихся шлаков.

Как только вы освоите основные навыки сварочных работ, можно перейти к выполнению более сложных операций, производя стыковые и тавровые соединения, а также внахлест и угловые, двигаясь в различных направлениях. Как только рука приобретет уверенность, можно приступать к изготовлению более сложных изделий.

Различные варианты сварочных соединений

Видео – ручная дуговая сварка для начинающих

10 лучших видеоуроков по сварке — Baker’s Gas & Welding Supplies, Inc.

Привет всем, студентам-сварщикам и начинающим сварщикам домашних проектов! Знаете ли вы, что вы можете научиться (или, по крайней мере, научиться) практически любому сварочному процессу, технике или проекту, которые вы только можете себе представить — все в одном месте?

Совершенно верно! И угадайте где? Угу — YouTube !!!

YouTube заполнен полезными, информативными и образовательными видеороликами всех видов о сварке.Практически любой вопрос, связанный со сваркой, у вас может возникнуть — вероятно, на YouTube есть видео с ответом.

Ниже приводится список из 10 самых популярных видеороликов YouTube о сварке :

Как пользоваться дуговой сваркой: основы дуговой сварки экранированных металлов

Expert Village довольно часто встречается в категории «Видеоуроки по сварке», и их метко названное «Как пользоваться дуговой сваркой» — не только одно из их лучших видеоуроков, но и очень информативное введение в процесс дуговой сварки.

Базовая сварка MIG

Более 37 минут видеоурока по основам сварки MIG — это на самом деле запись в реальном времени курса сварки, преподаваемого в Университете Южной Калифорнии в Ирвине , который проводит настоящий профессор в сварочной мастерской университетского городка UC Irvine. Посещение этого курса лично обойдется вам в большие деньги — так что воспользуйтесь выгодной ценой этого первоклассного учебника: совершенно БЕСПЛАТНО!

Техника для сварки TIG

Имея более 632 000 просмотров регистров, энтузиаст сварки домашних проектов Введение Кевина Карона в сварку TIG — отличное место для начала изучения этого сложного и трудного в освоении процесса сварки. Видео Кевина и общий стиль обучения очень просты и понятны.

Miller Millermatic Сварка MIG с флюсовой сердцевиной

И Lincoln , и Miller публикуют на YouTube первоклассные видеоуроки по сварке. В этом видео рассказывается о сварке MIG с флюсовым сердечником на сварочном аппарате Millermatic .

Как выполнить сварку MIG: как выполнить сварку MIG сварного шва

Еще одна запись Expert Village , Как выполнить сварку сварным швом методом MIG, представляет собой широко просматриваемое видео, которое быстро и легко демонстрирует эту распространенную технику сварки в простой для понимания форме, идеально подходящей для начинающих сварщиков.

Прихваточный шов

Кевин Карон снова присоединяется к другому полезному и поучительному видео, представленному в его личном и интимном стиле, с быстрыми уроками по одному из самых важных типов сварки: прихваточный шов.

Техника работы с чашкой для сварки TIG

Один из самых популярных блогов Google по сварке, Welding Tips and Tricks , имеет свой собственный канал на YouTube, и он опубликовал невероятно информативный видеоурок, предлагающий прекрасное понимание одного из самых сложных методов сварки TIG: ходьба по чашке.

Сварочные маски, стандартное и автоматическое затемнение

Углубляясь в безопасность сварки, Learn How to Weld предлагает обучающее видео по всем особенностям сварочных шлемов с отличными советами по выбору между автоматическим затемнением и неавтоматическим затемнением сварочного шлема .

Дуговая сварка от 3-х автомобильных аккумуляторов (Учебное пособие и демонстрация)

Что касается более увлекательной и уникальной стороны сварки, это отличное и очень крутое (хотя и оригинальное) обучающее видео (имеющее более 300 000 просмотров) от энтузиаста бездорожья Wheelie Pete , демонстрирующее, как соединить вместе три 12-вольтовые батареи. и создайте сварочный аппарат для дуговой сварки на случай тех моментов, когда вы находитесь в поле (бездорожье или другое), когда у вас нет под рукой сварочного аппарата или доступа к электричеству.

Как выполнять резку газовой горелкой для кислородно-ацетиленовой сварки

Зарегистрировано только как Freddytk421 , этот парень опубликовал более 246 видео с высокими рейтингами, от 25 000 до почти 200 000 просмотров. В этом информативном видео Freddytk421 предлагает отличное представление о работе с одним из наиболее старых сварочных процессов: газовой горелкой для кислородно-ацетиленовой сварки .

Сопутствующие товары

Высокопроизводительный сварочный аппарат Millermatic 252 Mig

Артикул: MIL907321

Узнать больше

Lincoln Precision TIG / Stick Welder 225 AC / DC 208V Ready Pak

Артикул: LINK2535-1

Узнать больше

Lincoln Viking 3350 4C Черный сварочный шлем

Артикул: LINK3034-3

Узнать больше

Смит 30 Series Reg Twin Pack — кислород и ацетилен (CGA 300)

Артикул: SMIHTP5

Узнать больше

Запись «10 лучших видеоуроков по сварке» впервые появилась на сайте Weld My World.

Обучающий видеоролик по технике безопасности при дуговой сварке

Дуговая сварка представляет собой множество опасностей, включая тепловое воздействие, искры, опасность для глаз и ушей. В этом обучающем видео по дуговой сварке рассматриваются все аспекты дуговой сварки, а также меры безопасности, необходимые для ее безопасного выполнения. Это необходимо увидеть сотрудникам, которые только начинают работать и которым нужно встать на правильную ногу, но это также полезное напоминание для существующих сотрудников, которые не всегда могут ставить безопасность на первое место при использовании дуговой сварки.В видео рассказывается об общей безопасности, защитном снаряжении, предотвращении несчастных случаев и многом другом. Для дополнительного удобства он доступен в виде DVD и предлагается на английском и испанском языках. Видео длится 11 минут.

Что входит в комплект ?:

  • Все наши обучающие видео включают отдельный диск, содержащий следующие дополнительные ресурсы:

    1) Руководство для лидера, которое инструктор может использовать для облегчения обучения и предоставления дополнительной устной поддержки видео.Он также включает образец плана тренинга, включая повестку дня

    2) Викторина для сотрудников по материалу, который был изучен в видео

    3) Ответы на вопросы викторины

    4) Лист посещаемости, чтобы отслеживать, кто был обучен, когда проходила тренировка, кто был инструктором и т. д. Это позволяет вам вести запись вашей тренировки.

    5) Распечатанный «Сертификат об окончании», который вы можете вручить каждому сотруднику, который посещает занятия по технике безопасности.


Top 5 Best Welding YouTube Channels

На YouTube нет недостатка в каналах сварки и изготовления.И, честно говоря, большинство из них представляют ценность для тех, кто относительно плохо знаком со сваркой, и для тех ветеранов, которые занимаются ею десятилетиями.

Вот список некоторых из лучших каналов. Чтобы попасть в этот список, каналы должны иметь не менее 50 000 подписчиков и размещать видео в течение последних 60 дней.

На этих каналах YouTube есть обучающие материалы по сварке MIG, TIG и Stick, а также множество интересных проектов. При наличии множества сварочных каналов, которые можно было выбрать, было нелегко сузить круг вопросов, но пять каналов, перечисленных ниже, предлагают множество полезных советов для сварщиков с любым уровнем опыта.Обязательно ознакомьтесь с нашими «PrimeWeld Picks», где мы выделили наши любимые видео с каждого канала.

1. Советы и рекомендации по сварке (Джоди Кольер)

Проверьте это: YouTube-канал «Советы и рекомендации по сварке» (781 тыс. Подписчиков)

Наверное, самый популярный канал сварщиков из всех, «Советы и рекомендации по сварке» обещает помочь вам «пройти тест, исправить что-то, построить что-то, получить повышение и построить лучшую жизнь». По словам давнего сварщика Джоди Коллиера, его канал предлагает четкие снимки дуги, которые будут казаться, «как если бы вы смотрели через мое плечо».«Инструкции написаны простым языком, что, по мнению Коллиера, позволяет создать хорошее видео о сварке. Вы увидите видеоролики о сварке TIG, MIG, стержневой сваркой и сваркой флюсовым сердечником.

PrimeWeld Pick : Простая техника сварки MIG Джоди Коллиера — одно из наших любимых видеороликов о сварке MIG на YouTube.

2. Weld.com

Проверьте это: канал Weld.com на YouTube (484 тыс. Подписчиков)

Рекламируемый как «образовательные ресурсы для сварщиков для сварщиков», этот сварочный канал YouTube обучает всему: от основ до сложностей конфигурации соединений и экзотических материалов. Опытные инструкторы представляют проекты, основанные на их карьере в области металлоконструкций, трубопроводов, ядерной, аэрокосмической и многих других областях. Эти сварщики используют в своих видеороликах более 75 лет опыта.

PrimeWeld Pick : Из этого полезного видео с сайта Weld.com вы узнаете, как превратить аппарат для ручной сварки в аппарат для сварки TIG .


3. Великолепные форумы (Кайл Восс)

Проверьте это: канал The Fab Forums на YouTube (275 тыс. Подписчиков)

Кайл Восс из

из Южной Каролины производит индивидуальные материалы для автоспорта с использованием углеродного волокна, сварки TIG и формовки металла на хот-родах, маслкарах и нестандартных вертолетах.Канал обычно предоставляет новый контент каждую неделю. Некоторые из прошлых проектов Кайла включают грузовик C10 Chevy 1964 года, еще один проект грузовика C10 1969 года под названием Black Pearl, и в настоящее время он работает над созданием кастомного твин-турбо Ford Mustang, который он называет Grey Goose.

PrimeWeld Pick: Чтобы узнать, как использовать свои навыки сварки для изготовления промышленного стола, посмотрите это видео Кайла Восса.


4. 6061.com

Проверьте это: 6061.com YouTube Channel (421K подписчиков)

Неудивительно, что 6061.com — это производство и обработка алюминия. Советы по сварке TIG включают в себя базовую настройку и настройки сварочного аппарата, настройку горелки, типы вольфрама, способы приобретения и правильной очистки алюминия, сварные швы на внешних углах и сварку в неправильном положении. Вот несколько интересных проектов, из которых вы можете научиться:
Как сделать подставку для мобильного телефона
Ручная 3D-печать с помощью аппарата для сварки TIG
Как сделать калимбу

PrimeWeld Pick : Это видео от 6061.com демонстрирует полезное изготовление металла трюк, как вырезать чистый круг.

5. Канал Кевин (Kevin Caron)

Проверьте это: канал Кевина Карона на YouTube (76,4 тыс. Подписчиков)

Кевин Кэрон — скульптор, который в основном работает с металлокерамической сталью. Он проектирует, режет, формирует, сваривает и шлифует свои собственные работы. По его словам, его специальность — «заставлять металл делать довольно сумасшедшие вещи». Кевин делится своими художественными советами и уловками о различных инструментах и ​​методах сварки и изготовления.

PrimeWeld Pick: Если вы планируете сварку стержнем толстого металла, посмотрите видео Кевина Как «приклеить» (дуговую) сварку толстого металла .

Все основы процесса сварки металлов [Видео]

В предыдущей серии видео мы рассмотрели термопласты VS термореактивные пластмассы, испытания пластмасс, а также литье пластмасс под давлением. Теперь мы переходим к другому производственному процессу, связанному с металлом, а не с пластмассой, поскольку мы подробно рассмотрим процесс сварки металла.

На канале Sofeast на YouTube наш старший инженер Пол глубоко погружается в процесс сварки металла в этих видеороликах, которые будут полезной информацией для покупателей сварных металлических изделий или компонентов. В частности, он изучит методы сварки, распространенные дефекты сварки, на которые следует обратить внимание, инструменты и методы контроля сварки, а также способы проверки сварных швов.

1. Различные методы сварки

В этом видео объясняется:

  • Сварка — включая MIG, TIG, Stick, порошковую дугу, энергетический пучок, атомарный водород, газо-вольфрамовую дугу и плазменно-дуговую сварку.
  • Сварочные приспособления — зачем их использовать, для чего они нужны и в чем разница между автоматическими сварочными приспособлениями и обычными?
  • СИЗ для сварщиков — это каска, респиратор, огнестойкий фартук, ботинки и перчатки.
  • Сертификаты сварщика — сертификаты, которые оценивают способность сварщика выполнять высококачественные сварные швы. Они включают ISO 9606 в Европе и AWS d1.1, ASME Section IX и API 1104 в США.

Посмотрите видео здесь .

2. Распространенные дефекты сварки

Вы узнаете о:

  • Определение качества сварки .
  • Многочисленные дефекты сварки, с которыми вы можете столкнуться — включая пористость сварного шва, отсутствие плавления, деформацию сварного шва, включения в сварном шве, подрезы сварного шва, нестабильный процесс, возникновение дуги, плохое проплавление сварного шва, горячие и холодные трещины.

Смотрите видео о дефектах сварных швов здесь .

3.

Инструменты и методы контроля сварки

Пол расскажет вам о различных инструментах для контроля сварки и о том, как они используются инспектором , включая фонарик, зеркало, верхний-нижний калибр, толщиномер, мостовой кулачок, бороскоп, другие важные инструменты, включая документацию и знания с особое внимание уделяется нормам сварки и техническим условиям владельца.

Посмотрите видео об инструментах для контроля сварных швов здесь .

4. Методы испытаний сварных швов

Это видео действительно полезно для покупателей сварных изделий или компонентов, поскольку Пол объясняет различные способы проверки качества сварного шва. Если вы проводите инспекцию, это 12-минутное видео-бампер станет полезным введением.

В нем вы познакомитесь с различными вариантами испытаний сварных швов:

  • Разница между разрушающим и неразрушающим контролем сварных швов — почему вы выбрали уничтожение объектов, которые проходят испытания, и каковы преимущества неразрушающего контроля?
  • Испытания разрушающего шва — включает: испытание макротравлением, испытание на разрыв углового шва, испытание на поперечное растяжение и испытание на изгиб направляющей.
  • Неразрушающие испытания сварных швов — включает: визуальный контроль, радиографический контроль, испытание магнитными частицами, испытание на проникновение жидкости, ультразвуковое испытание.

Посмотрите видео здесь .

******

Надеемся, это было полезно. Кстати, все эти видеоролики о производственных материалах и процессах мы собираем в библиотеке на нашем коммерческом веб-сайте Sofeast.com.

С какими другими процессами или материалами вы часто работаете? Дайте нам знать, чтобы мы могли поделиться своим опытом и важной информацией о них.


Вы проектируете или разрабатываете новый продукт, который будет производиться в Китае?

Sofeast создал Руководство для импортеров по производству новых продуктов в Китае для предпринимателей, стартапов в области аппаратного обеспечения и малого и среднего бизнеса, которое дает вам предварительное предупреждение о 3 наиболее распространенных ловушках, которые могут вас поймать, и о передовых методах, которые « крупные компании » следуйте за тем, что ВЫ можете принять для успешного проекта.

Включает:

  • 3 смертельные ошибки, которые повлияют на вашу способность эффективно производить новый продукт в Китае
  • Оценка готовности к Китаю
  • Как определить обоснованную стратегию и реалистичный план
  • Как построить цепочку поставок на прочной основе
  • Как оправдать ожидания с самого начала
  • Как правильно проектировать и проектировать

Просто нажмите кнопку ниже, чтобы получить свою копию (обратите внимание, это направит вас в мою компанию Sofeast. com):

Видео о безопасности дуговой сварки

VHS, английская версия Номер продукта: 1011HEVHS
DVD, английская версия Номер продукта: 1011HEDVD

Продолжительность видео (в минутах): 11
Издатель: Digital-2000, Inc.
Описание: Превосходный обзор безопасности дуговой сварки , опасности для безопасности и опасности для здоровья, связанные с этим типом сварочных работ

Выдержка: При работе с дуговой сваркой необходимо соблюдать ряд правил техники безопасности.Каждая компания несет ответственность за разработку конкретных инструкций, политик и процедур, поскольку короткая программа видеообучения не может перечислить все потенциальные опасности или элементы безопасности. Эта программа представляет собой просто руководство по основным мерам безопасности, разработанным как осведомленность о безопасности, но это не полная или всеобъемлющая программа.

Начнем с площади, используемой для таких операций. Начнем с площади, используемой для таких операций. Рабочая зона должна быть защищена от опасности возгорания горючих и легковоспламеняющихся материалов.Горючие газы должны располагаться на расстоянии не менее 35 футов от рабочего места. Если это невозможно, горючие материалы должны быть защищены огнестойкими крышками, металлическими или другими огнезащитными экранами. Полы, на которых скапливаются горючие материалы, такие как бумажная стружка, древесная стружка или текстильные волокна, должны быть подметены до радиуса 35 футов. Имейте в виду, что температура сварки чрезвычайно высока, и сварка металла может вызвать передачу тепла от металлической детали к расположенным поблизости горючим материалам.

Сварочные работы вызвали большое количество крупных пожаров.Из-за возможности возгорания, взрыва и опасности для здоровья дуговая сварка должна тщательно контролироваться. Никогда не выполняйте сварку или резку в присутствии смесей легковоспламеняющихся газов, паров, жидкостей или пыли с воздухом, а также внутри неправильно очищенных резервуаров или оборудования, которое ранее содержало такой материал. Никогда не сваривайте и не режьте рядом с большим количеством незащищенных, легко воспламеняющихся материалов, таких как сера, тюкованная бумага или хлопок. Никогда не выполняйте сварку или резку вблизи мест парового обезжиривания или окрасочных камер из-за потенциальной опасности возгорания.Некоторые химические вещества разлагаются под ультрафиолетовым излучением при сварке или резке и становятся довольно опасными. Всегда выполняйте сварку только в тех областях, которые разрешены руководством. Защита в виде занавеса или ограждений требуется, когда другие люди могут пострадать от воздействия летящего шлака или опасности для глаз.


Все сварочное оборудование ARC должно быть спроектировано для работы в газах, пыли и световых лучах, образующихся при сварке ARC. В необычных условиях окружающей среды, таких как присутствие агрессивных паров, пара, чрезмерная влажность, пары масла, ненастная погода, морское побережье или судовые операции, могут потребоваться специальные меры безопасности. Не забывайте соблюдать все напечатанные правила и инструкции по эксплуатации, предоставленные производителем. Не используйте аппараты для дуговой сварки во влажной среде и просушите все машины и оборудование, которые стали влажными, перед тем, как приступить к сварке. Перед сушкой влажного оборудования убедитесь, что вы отключили основное питание. При выполнении соединений, позволяющих разложить свернутый сварочный кабель перед использованием, и проверить кабели сварочных выводов на наличие повреждений изоляции и кабели рабочих кабелей на наличие оголенных проводов. Замените все сварочные кабели, сращенные в пределах 10 футов от держателя.Проверьте электрододержатели на предмет ослабленных или оголенных соединений, чтобы снизить опасность поражения электрическим током. Проверьте герметичность газовых шлангов, если используется металлический инертный газ. Не наматывайте и не накручивайте кабель электрода вокруг частей тела. Заземление имеет решающее значение. Поэтому проверьте, чтобы корпус сварочного аппарата был заземлен, уделяя особое внимание заземляющим соединениям. Не заземляйте трубопроводы, по которым проходят газы или легковоспламеняющиеся жидкости, или трубопроводы, по которым проходят электрические провода. Если поверхность пола намокла, необходимо принять особые меры против поражения электрическим током.Не заземляйте конструкцию здания, удаленную от сварного шва. Если используемый процесс требует разомкнутой цепи или отсутствия нагрузки, напряжения выше, чем напряжения, указанные на приведенном рисунке, должна быть обеспечена надлежащая изоляция для предотвращения поражения электрическим током. Для сварки переменным током во влажных условиях, например, когда возникает проблема потоотделения, следует использовать надежное автоматическое управление для снижения напряжения холостого хода. Это предотвратит шок. Не меняйте переключатель полярности, когда машина недогружена. Дуга из-за высокого тока может привести к ожогу контактной поверхности переключателя или серьезным ожогам при сварке.Убедитесь, что сварочный аппарат оборудован выключателем питания. Это позволяет немедленно отключить в случае возникновения чрезвычайной ситуации. Машину нельзя использовать, если на ней нет такого переключателя.

Сварочные роботы Демонстрация дуговой сварки CO2, дугово-пульсационной сварки и сварки TIG для надрезания стальных труб на Vimeo

Прежде всего, давайте определимся с роботизированной сваркой. Это означает автоматическую сварку с использованием робота, который можно предварительно запрограммировать на различные пути сварки и геометрию изготовления.Да, просто.

Это видео представляет собой изображение одного из наших сварочных аппаратов с CO2, демонстрирующее различные способы его использования для достижения различных результатов при сварке. Процесс дуговой сварки, сокращенно MIG — сварка металла в инертном газе или MAG — сварка металла активным газом, в основном используется для наших приложений. Подача сварочной проволоки осуществляется от двигателя. В то же время сопло над сварным швом выпускает необходимый газ, чтобы предотвратить окисление расплавленного металла под дугой.

Используя различные составы газа (чистый CO2 или смесь газов аргон + CO2), можно активно влиять на сварочный процесс и адаптировать его в зависимости от материала. Грубо говоря, можно сказать, что процесс MAG используется для стали, а процесс MIG — для цветных металлов.

Для этих типов дуговой сварки наш робот может быть оснащен самыми разнообразными сварочными горелками для однопроволочной или сдвоенной / тандемной проволоки.

Кроме того, процесс сварки TIG (вольфрамовый инертный газ), разработанный Advanced Machinery, уже используется в нашей роботизированной системе.Контролируемому отделению капель с небольшим тепловложением способствует пульсация сварочного тока. При сварке TIG присадочная проволока быстро движется вперед и назад.

Что еще? Наше программное обеспечение для изготовления листового металла Fabricam упрощает всю эту работу, и вы можете манипулировать любым дизайном на своем столе.

Чтобы узнать больше о самом программном обеспечении для изготовления листового металла Fabricam, прочтите эту подробную статью о Prevision: prevision. co.za/sheet-metal-fabrication-cam-software

Чтобы получить полный каталог по всем нашим машинам, вам, возможно, придется посетить наш веб-сайт в 00:00.co.za или позвоните в наш офис по телефону 060 600 6000 и поговорите с нашими специализированными инженерами по продажам для получения подробных объяснений.

Дуговая сварка в замкнутом пространстве: как может помочь удаленный видеонаблюдение

Часто начинающим сварщикам требуется совсем немного времени, чтобы испытать пагубные последствия сварки для здоровья. Горящие от вспышки глаза — привычное ощущение для многих сварщиков, несмотря на меры предосторожности, и большинство сварщиков знают, каково это — работать в условиях лихорадки от дыма металла, чтобы завершить смену.Хотя работодатели, группы безопасности рабочих и сами сварщики прилагают усилия для предотвращения обоих этих условий, они все еще распространены, особенно для сварщиков, работающих в ограниченном пространстве.

В некоторых случаях свет от дуги отражается от поверхностей за сварщиком, а затем от внутренней линзы маски, обжигая глаза. В замкнутом пространстве иногда невозможно удалить испарения, образующиеся в процессе сварки, независимо от того, сколько вентиляторов установлено. При использовании процессов GMAW и GTAW не всегда возможно установить вентиляторы, поскольку чрезмерный поток воздуха выдувает защитный газ и загрязняет сварной шов.Одним из решений этих проблем является использование автоматического сварочного аппарата с дистанционным видеонаблюдением для завершения сварки, в то время как оператор контролирует процесс из другого места. В этой статье мы поговорим о том, почему дистанционный мониторинг сварных швов стоит вложений, и дадим правила и рекомендации по дуговой сварке в замкнутом пространстве.

Руководство по дуговой сварке в закрытых помещениях

Сварка — опасная задача при нормальных условиях; ожоги, поражение электрическим током и вдыхание потенциально вредных газов представляют собой обычные риски.Дуговая сварка в небольших и закрытых помещениях усугубляет эти риски, но в некоторых отраслях она неизбежна. Сварка труб большого диаметра для водопроводных, канализационных и нефтепроводов иногда требует сваривания внутренней части трубы. Любую сварку, выполняемую под палубой на борту судна, можно рассматривать как сварку в замкнутом пространстве. Даже на нефтяных буровых платформах и на нефтеперерабатывающих заводах, где задействованные конструкции в значительной степени открыты для атмосферы, сварка должна выполняться в ограниченном пространстве. Каждая из этих отраслей имеет свои индивидуальные, часто очень специфические правила техники безопасности, но суть этих требований в целом одинакова для разных отраслей.

При дуговой сварке в закрытых помещениях необходимо соблюдать следующие правила:

  • В помещении не должно быть опасных атмосферных явлений. Замкнутые пространства, в которых собираются горючие газы, могут быть очень опасными, если зажигается дуга, когда эти газы присутствуют. С другой стороны, скопление инертных газов может вызвать удушье. Перед началом работы сварщик должен убедиться, что в свободном пространстве нет ни того, ни другого. Для обеспечения отсутствия газа в помещении могут потребоваться газоанализаторы.
  • Закрытые помещения должны вентилироваться. Управление по охране труда и здоровья США (OSHA) считает, что механическая вентиляция необходима, если на одного сварщика приходится менее 10 000 кубических футов, высота потолка менее 16 футов или если поперечная вентиляция значительно затруднена.
  • Если используются, методы механической вентиляции или вентиляционные каналы не должны блокировать доступ или выход из замкнутого пространства. OSHA также дает понять, что вентиляция или механические воздушные насосы, используемые для вентиляции помещения, не должны мешать сварщику входить в помещение или выходить из него.Если доступ осуществляется, например, по лестнице, пандусу или лифту, метод вентиляции не может препятствовать его использованию.
  • Газовые баллоны и сварочное оборудование не должны находиться в помещении. Выхлопные газы могут быстро накапливаться в ограниченном пространстве, поэтому сварочные источники питания, в которых для подачи тока используются газовые генераторы, должны оставаться в вентилируемом помещении. Газовые баллоны должны находиться подальше от рабочей зоны, чтобы искры или тепло не повредили сосуды.
  • В случае возникновения чрезвычайной ситуации может потребоваться помощник, знакомый с процедурами спасения. Опасности дуговой сварки в замкнутых пространствах настолько опасны, что Международная ассоциация буровых подрядчиков (IADC) указывает, что обслуживающий персонал должен быть готов вытащить сварщика из помещения в случае, если он получит травму или будет поражен испарениями.
  • Сварщик должен быть обеспечен соответствующими средствами индивидуальной защиты (СИЗ). Наряду с обычным защитным снаряжением IADC также предлагает оборудовать сварщика ремнями безопасности и страховочным тросом, чтобы у обслуживающего персонала было средство вытащить его или ее в случае необходимости.
  • Следует установить пожарную охрану для наблюдения за соседними помещениями. OSHA предоставляет дополнительные рекомендации по предотвращению пожаров, когда существует вероятность того, что соседние помещения могут подвергнуться воздействию искр или тепла от сварки. OSHA рекомендует, чтобы за этой зоной наблюдал кто-нибудь с соответствующим противопожарным оборудованием, чтобы тушить пожары до того, как они вспыхнут. Приведенный пример относится к судоремонту, но эту практику можно так же легко применить и к другим промышленным объектам, где закрытые помещения соседствуют с уязвимыми зонами.

В данном руководстве дается исчерпывающий обзор опасностей, связанных с дуговой сваркой в ​​замкнутом пространстве, и количества усилий, необходимых для обеспечения безопасности сварщика и окружающей среды. Рекомендация иметь помощника по технике безопасности для помощи сварщику, если он не может выбраться, подчеркивает, насколько по-настоящему опасными могут быть эти ситуации. Идеальное решение — полностью удалить сварщиков из закрытых помещений, что можно сделать благодаря улучшениям в автоматизации и оптике.

Системы удаленного просмотра обеспечивают безопасное решение

Любой сварщик знаком с проблемой попытки сделать снимок или видео сварочного шва в процессе. В результате всегда получается яркий шар света, и даже с фильтром на линзе все равно трудно увидеть что-либо, кроме дуги и, возможно, свечения расплавленной лужи. Активная фильтрация меняет это. Оптика, которая фильтрует определенные световые частоты из видеосигнала, позволяет не только наблюдать за сварным швом удаленно, но и видеть его с уровнем четкости, превосходящим то, что можно увидеть через сварочный шлем.

В сочетании с автоматическими сварочными системами, такими как орбитальная сварка, системы дистанционного обзора позволяют контролировать уровень точности сварного шва, который не может быть достигнут с помощью процессов ручной сварки. Возможность дистанционного управления и контроля за процессом сварки также обеспечивает защиту сварщиков от опасностей, присущих сварке в ограниченном, плохо вентилируемом пространстве. В сочетании с механизированными сварочными процессами системы удаленного контроля сварки обеспечивают решение для дуговой сварки в замкнутом пространстве или даже в труднодоступных или опасных местах.

Arc Machines, Inc. специализируется на автоматизированных системах орбитальной сварки и системах дистанционного наблюдения, необходимых для обеспечения безопасности сварщиков при сварке в закрытых помещениях. По вопросам, касающимся продуктов, обращайтесь по адресу [email protected] . По вопросам обслуживания обращайтесь по адресу [email protected] . Arc Machines приветствует возможность обсудить ваши конкретные потребности. Свяжитесь с нами , чтобы договориться о встрече.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
