Регулятор температуры жала паяльника


При длительной работе паяльника его жало сильно перегревается, что не очень желательно при пайке радиодеталей .Чтобы устранить этот недостаток я собрал регулятор температуры жала паяльника. Он позволяет регулировать мощность 50-ти ваттного паяльника на 220в в пределах 25-48вт. А также я сделал возможным подключение паяльника 40в на 40вт к этому же регулятору с возможностью регулировки температуры жала. Вот схема самого регулятора.



Для сборки схемы нам потребуются следующие детали и инструменты:

1 – диод Д246, А, Б, или Д247-1шт, тиристор КУ-202М, Н- 1шт, электролитический конденсатор 5мкф на 50в , резистор типа ПП-3 проволочный на 22-30ком,разъем для подключения паяльника 220в 50 вт, 6-ти контактный тумблер, бумажные конденсаторы МБМ 14мкф на 600в , монтажные провода, сетевой провод с вилкой и выключателем, Военный разъем «папа» и «мама» в сборе.
2 – паяльник, припой, пассатижи, пинцет, кусачки, Электродрель, сверла, отвертка, алюминиевые уголки 15на 15мм и длинной 15см- 2 шт, винтики и гайки М-3, небольшие радиаторы под диод и тиристор, корпус, подходящих размеров.Проверяем радиодетали как показано на фото при помощи мультиметра.




Тиристор я проверил при помощи самодельного прибора. Если у вас нет его , то тогда тиристор можно поставить новый. Подробнее о проверке радиодеталей я уже писал в предыдущих самоделках.

Собираем следующим образом:

В корпусе размером 5,5 на 8 на 16см я просверлил отверстия под сетевой разъем паяльника и закрепил его с помощью винта и гайки М-3, далее на левой боковой стороне установил тумблер и разъем «мама» для 40-ка вольтового паяльника. На передней боковой стороне установил переменный резистор. Нижнюю крышку корпуса изготовил из текстолита толщиной 2мм

На ней закрепил по краям алюминиевые уголки. Между уголками закрепил на радиаторах диод, а рядом –тиристор, тут же установил Бумажные конденсаторы, предварительно изолировав между собой и снаружи плотной бумагой и сверху изолентой. Необходимую емкость 14 мкф можно собрать из нескольких штук , спаяв их параллельно. У меня их -2шт – 10мкф и 4 мкф. После установки всех деталей в корпус самоделки спаиваем схему, причем нижнюю крышку и сам корпус располагаем так, чтобы в разобранном состоянии корпуса можно свободно производить пайку деталей. Сбоку на алюминиевых уголках делаем отверстия и нарезаем резьбу М3. Они нужны для соединения нижней крышки с корпусом при помощи винтов М3. Собираем корпус, делаем соответствующие надписи возле тумблера и разъемов, все это есть на фото.

Проверяем работу регулятора, подключив к верхнему разъему паяльник на 220в 50вт , резистором плавно изменяем мощность паяльника . Тумблер при этом включен в верхнее по схеме положение. Точно также проверяем и паяльник на 40в 40вт, переключив тумблер в нижнее положение.

Вместо сетевой вилки на этом паяльнике я поставил военный разъем «папа» для того, чтобы случайно не включить паяльник в сеть 220в, как не раз было у меня на работе.

Эта самоделка служит мне уже 3 года верой и правдой.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Регулятор температуры паяльника | AUDIO-CXEM.RU

Регулятор позволяет установить необходимую температуру жала паяльника для безопасной пайки маломощных компонентов. Используя паяльник мощностью 80Вт можно выставить температуру его жала таким образом, что его мощность будет равна паяльнику 30Вт. Помимо безопасной пайки регулятор позволяет продлить срок службы паяльника, уберегая его жало от перегрева при повышенном напряжении сети.

Особенностью регулятора температуры, представленного в этой статье, является схема. Она отличается от примитивных симисторных регуляторов, например от схемы, представленной в статье «Регулятор мощности 1кВт своими руками». Отличие заключается в открытии симистора в момент прохождения синусоиды через ноль.

Что это дает? Во-первых, открытие симистора в момент минимальной нагрузки, когда синусоида проходит через ноль, позволяет значительно сократить помехи (всплески) излучаемые в сеть. Эти помехи мешают работать различной радиоэлектронной аппаратуре и бытовой электронике. Во-вторых, паяльник не гудит и не «зудит», как например, при применении простых симисторных регуляторов с фазовым регулированием.

Схема регулятора температуры паяльника



Схема была найдена в сети и перерисована на свой лад. Эту схему вполне можно использовать для регулировки температуры ТЭН. Для этих целей я развел печатную плату и представил ее в статье «Регулятор мощности для ТЭН не создающий помех».

Принцип работы схемы

Напряжение переменного тока (~220В) понижается с помощью гасящего конденсатора C1, выпрямляется диодным мостом VD1 и стабилизируется стабилитроном VD2. Пульсации полученного напряжения +12В сглаживаются электролитическим конденсатором C2.

На таймере DA1 выполнен генератор импульсов, причем частота импульсов примерно равна 1Гц. Переменным резистором R2 выполняется регулировка ширины импульса.

Катод светодиода HL1 соединен с выводом 7 таймера DA1, этот вывод является коллектором встроенного транзистора, а эмиттер встроенного транзистора соединен с общим проводом. На вывод 1 оптосимистора подается стабилизированное напряжение +12В. В момент, когда на 3 выводе DA1 низкий уровень, внутренний транзистор открывается и через цепь HL1R4 и светодиод оптопары U1 протекает ток, выход оптосимистора (выводы 4 и 6) соединяет управляющий вывод (G) симистора VS1 с сетью через резистор R6 и симистор VS1 открыт и пропускает через себя ток нагрузки. Симистор будет открыт, пока происходит разряд ранее заряженного конденсатора C3 до низкого уровня. Ток разряда протекает через резистор R2 и диод VD4. По мере разряда конденсатора, как только на выводе 2 таймера напряжение снизится до низкого уровня на выходе таймера (3 вывод) появится импульс, и конденсатор C3 начнет заряжаться через элементы R3VD3R2.

Пока заряжается конденсатор C3, внутренний транзистор таймера закрыт и он разорвет 7 вывод от общего провода. Светодиод оптопары U1 прекратит свечение и оптосимистор разомкнется, соответственно симистор VS1 будет закрыт.

Оптосимистор U1, а именно MOC3063 имеет схему контроля прохождения через ноль и разрешает открываться только в момент прохождения синусоиды через ноль.

Когда средний вывод R2 в левом (по схеме) положении, то разряд C3 происходит мгновенно (только через диод VD4), а заряд конденсатора будет иметь наибольшее время. Режим минимальной мощности.

При правом положении среднего вывода R2 заряд C3 будет происходить быстрее всего, а разряд будет происходить долго, импульс будет иметь наименьшую ширину, а скважность будет максимальной, поэтому паяльник будет работать в режиме максимальной мощности.

По интенсивности мигания светодиода HL1 можно визуально судить об установленном режиме температуры жала паяльника.

Принцип регулировки на графике будет выглядеть пачками целых периодов с паузами.

Для сравнения ниже представлен график работы примитивных симисторных регуляторов с фазовым регулированием (с обрезанием синусоиды).

Диапазон регулировки

При использовании компонентов с номиналами, указанными на схеме, регулятор температуры в минимальном режиме позволяет уменьшить мощность примерно в половину, так как ширина импульса NE555 будет примерно равна половине периода.

Для расширения диапазона регулировки температуры жала паяльника, необходимо вместо резистора R3 на 68кОм установить перемычку или резистор сопротивлением от 1Ом до 1кОм, а номинал переменного резистора R2 увеличить до 100кОм. Это позволит регулятору изменять температуру жала паяльника практически от минимума до максимума.

Компоненты

Конденсаторы C1 и C5 пленочные, должен быть рассчитан на 400В. Конденсатор C4 керамический на 63В.

Резистор R1 и R7 должны быть мощностью не менее 0.5Вт.

Светодиод HL1 обычный 3мм с током потребления 20мА, желательно применить красного цвета, так как у красного самое минимальное падение напряжения.

Стабилитрон Д814 желательно с буквенным индексом В, Г или Д.

Оптопара MOC3063 может быть заменена на MOC3043. Можно установить и MOC3041, MOC3042, MOC3061, MOC3062, но следует уменьшить номинал R4 до минимального отпирающего тока. Если в конце маркировки единица, то этот ток 15мА, для двойки 10мА, а для тройки (MOC3063) 5мА. Не допускается применение оптопар без контроля прохождения через ноль — «Zero crossing circuit».

Симистор BT134 можно заменить другим, например BT136 или BT137. Я установил BT137-600D.

При работе регулятора температуры с паяльником до 80Вт теплоотвод можно не устанавливать, симистор теплый.

Печатная плата была разведена не мной. Она имеет размеры 40?55мм и может быть встроена в маленький пластиковый корпус, например от небольшого зарядного устройства или в сетевой двойник (тройник).

Печатная плата регулятора температуры паяльника СКАЧАТЬ

Регулятор температуры жала паяльника. Подставка и регулятор мощности низковольтного паяльника. Достоинства регуляторов температуры

Все, кто умеет пользоваться паяльником старается бороться с явлением перегрева жала и вследствие этого ухудшения качества пайки. Для борьбы с этим не очень приятным фактом предлагаю вам собрать одну из простых и надежных схем регулятора мощности паяльника своими руками.

Для ее изготовления вам понадобится проволочный переменный резистор типа СП5-30 либо аналогичный и жестяная коробка из-под кофе. Просверлив, по центру дна банки отверстие и устанавливаем там резистор, и осуществляем разводку

Данный и очень простой девайс повысит качество пайки а также сможет защитить жало паяльника от разрушения из-за перегрева.

Гениальное — просто. По сравнению с диодом переменный резистор не проще и ненадежнее. Но паяльник с диодом слабоват, а резистор позволяет работать без перекала и без недокала. Где взять мощный, подходящий по сопротивлению переменный резистор? Проще найти постоянный, а выключатель, применяемый в «классической» схеме, заменить на трехпозиционный

Дежурный и максимальный нагрев паяльника дополнится оптимальным, соответствующим среднему положению переключателя. Нагрев резистора по сравнению с снизится, а надежность работы повысится.

Еще одна очень простая радиолюбительская разработка, но в отличии от первых двух с более высоким КПД

Резисторные и транзисторные регуляторы — неэкономичные. Повысить КПД можно так же, включением диода. При этом достигается более удобный предел регулирования (50-100%). Полупроводниковые приборы можно разместить на одном радиаторе.

Напряжение с выпрямительных диодов поступает на параметрический стабилизатор напряжения, состоящий из сопротивления R1, стабилитрона VD5 и емкости С2. Созданное им девяти вольтовое напряжение используется для питания микросхемы счетчика К561ИЕ8.

Кроме того ранее выпрямленное напряжение, через емкость C1 в виде полупериода с частотой 100 Гц, проходит на вход 14 счетчика.

К561ИЕ8 это обычный десятичный счетчик, поэтому, с каждым импульсом на входе CN на выходах будет последовательно устанавливаться логическая единица. Если переключатель схемы переместим, на 10 выход, то с появлением каждого пятого импульса осуществится обнуление счетчика и счет начнется повторно, а на выводе 3 логическая единица установится только на время одного полупериода. Поэтому, транзистор и тиристор будут открываться только через четыре полупериода.

Тумблером SA1 можно регулировать количество пропущенных полупериодов и мощность схемы.

Диодный мост используем в схеме такой мощности, чтобы она соответствовала мощности подключенной нагрузки. В качестве нагревательных приборов можно применить таких как электроплитка, ТЭН и т.п.

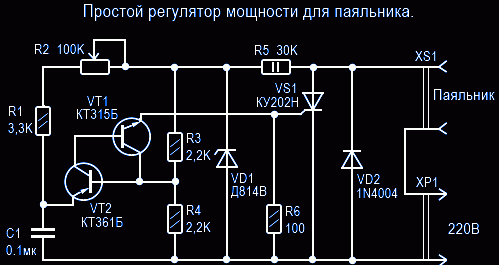

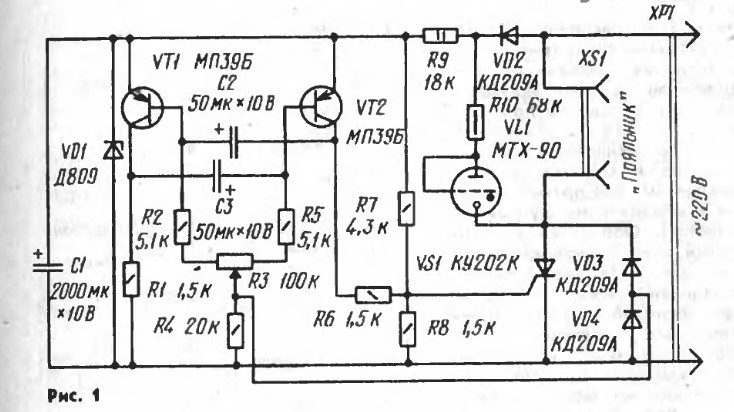

Схема очень простая, и состоит из двух частей: силовой и управляющей. К первой части относится тиристор VS1, с анода которого идет регулируемое напряжение на паяльник.

Схема управления, реализована на транзисторах VT1 и VT2, управляет работой ранее упомянутого тиристора. Она получает питание через параметрический стабилизатор, собранный на резисторе R5 и стабилитроне VD1. Стабилитрон предназначен для стабилизации и ограничения напряжения, питающего конструкцию. Сопротивление R5 гасит лишнее напряжение, а переменным сопротивлением R2 настраивается выходное напряжение.

В качестве корпуса конструкции, возьмем обычную розетку. Когда будете покупать, то выбирайте, чтобы она была сделана из пластмассы.

Этот регулятор управляет мощностью от ноля до максимума. HL1 (неоновая лампа МН3… МН13 и т.п) – линеаризует управление и одновременно выполняет функцию индикатора индикатором. Конденсатор С1 (емкостью 0,1 мкф)– генерирует пилообразный импульс и реализует функцию защиты цепи управления от помех. Сопротивление R1 (220 кОм) – регулятор мощности. Резистор R2 (1 кОм) – ограничивает ток протекающий через анод — катод VS1 и R1. R3 (300 Ом) – ограничивает ток через неонку HL1 () и управляющий электрод симистора.

Регулятор собран в корпусе от блока питания советского калькулятора. Симистор и потенциометр закреплены на стальном уголке, толщиной 0,5мм. Уголок привинчен к корпусу двумя винтами М2,5 с применением изолирующих шайб. Сопротивления R2, R3 и неонка HL1 помещены в изолирующую трубку (кембрик) и закреплены с помощью навесного монтажа.

T1: BT139 симистор, T2: BC547 транзистор, D1: DB3 динистор, D2 и D3: 1N4007 диод, C1: 47nF/400V, C2:220uF/25 В, R1 и R3: 470K, R2: 2K6, R4: 100R, P1: 2M2, Светодиод 5 мм красный.


Симистор BT139 применяется для регулировки фазы «резистивной» нагрузки нагревательного элемента паяльника. Красный светодиод является визуальным индикатором активности работы конструкции.

Основа схемы МК PIC16F628A, который и осуществляет ШИМ регулирование подводимой к главному инструменту радиолюбителя потребляемой мощности.


Если ваш паяльник большой мощностью от 40 ватт, то при пайке небольших радиоэлементов, особенно smd компонентов трудно подобрать момент времени, когда пайка будет оптимальной. А паять им smd мелочевку просто не возможно. Чтобы не тратить деньги на покупку паяльной станции, особенно если она вам нужна не часто. Предлагаю собрать к вашему главному радиолюбительскому инструменту эту приставку.

Работа многих связана с применением паяльника. Для кого-то это просто хобби. Паяльники бывают разные. Могут быть простые, но надежные, могут представлять собой современные паяльные станции, в том числе инфракрасные. Для получения качественной пайки требуется иметь паяльник нужной мощности и нагревать его до определенной температуры.

Рисунок 1. Схема регулятора температуры, собранная на тиристоре КУ 101Б.

Для помощи в этом деле предназначены различные регуляторы температуры для паяльника. Они продаются в магазинах, но умелые руки могут самостоятельно собрать подобное устройство с учетом своих требований.

Достоинства регуляторов температуры

Большинство из домашних мастеров с юных лет пользуется паяльником мощностью в 40 Вт. Раньше трудно было что-то купить с другими параметрами. Паяльник сам по себе удобный, с его помощью можно паять многие предметы. Но пользоваться им при монтаже радиоэлектронных схем неудобно. Тут и пригодится помощь регулятора температуры для паяльника:

Рисунок 2. Схема простейшего регулятора температуры.

  • жало паяльника прогревается до оптимальной температуры;
  • продлевается срок службы жала;
  • радиодетали никогда не перегреются;
  • не произойдет отслоения токоведущих элементов на печатной плате;
  • при вынужденном перерыве в работе паяльник не нужно выключать из сети.

Не в меру нагретый паяльник не держит на жале припой, с перегретого паяльника он капает, делая место пайки очень непрочным. Жало покрывается слоем окалины, которую счищают только шкуркой и напильниками. В результате появляются кратеры, которые тоже нужно удалять, сокращая длину жала. Если использовать регулятор температуры, такого не произойдет, жало всегда будет готово к работе. При перерыве в работе достаточно уменьшить его нагрев, не выключая из сети. После перерыва горячий инструмент быстро наберет нужную температуру.

Вернуться к оглавлению

Простые схемы регулятора температуры

В качестве регулятора можно использовать ЛАТР (лабораторный трансформатор), регулятор освещенности для настольной лампы, блок питания КЭФ-8, современную паяльную станцию.

Рисунок 3. Схема выключателя для регулятора.

Современные паяльные станции способны регулировать температуру жала паяльника в разных режимах – в ручном, в полностью автоматическом. Но для домашнего мастера стоимость их довольно значительна. Из практики видно, что автоматическая регулировка практически не нужна, так как напряжение в сети обычно стабильное, температура в помещении, где ведется пайка, тоже не меняется. Поэтому для сборки может использоваться простая схема регулятора температуры, собранная на тиристоре КУ 101Б (рис.1). Этот регулятор с успехом используется для работы с паяльниками и лампами мощностью до 60 Вт.

Этот регулятор очень прост, но позволяет менять напряжение в пределах 150-210 В. Продолжительность нахождения тиристора в открытом состоянии зависит от положения переменного резистора R3. Этим резистором и осуществляется регулировка напряжения на выходе прибора. Пределы регулировки устанавливаются резисторами R1 и R4. С помощью подбора R1 устанавливается минимальное напряжение, R4 – максимальное. Диод Д226Б можно заменить на любой с обратным напряжением более 300 В. Тиристор подойдет КУ101Г, КУ101Е. Для паяльника мощностью свыше 30 Вт диод нужно брать Д245А, тиристор КУ201Д-КУ201Л. Плата после сборки может выглядеть примерно так, как показано на рис. 2.

Для индикации работы прибора можно регулятор оснастить светодиодом, который будет светиться при наличии напряжения на его входе. Не будет лишним и отдельный выключатель (рис. 3).

Рисунок 4. Схема регулятора температуры с симистором.

Следующая схема регулятора зарекомендовала себя с хорошей стороны (рис. 4). Изделие получается очень надежным и простым. Деталей требуется минимум. Главная из них – симистор КУ208Г. Из светодиодов достаточно оставить HL1, который будет сигнализировать о наличии напряжения на входе и о работе регулятора. Корпусом для собранной схемы может быть подходящих размеров коробочка. Можно для этой цели использовать корпус электрической розетки или выключателя с установленным проводом питания и вилкой. Ось переменного резистора нужно вывести наружу и надеть на нее пластмассовую ручку. Рядом можно нанести деления. Такой простейший прибор способен регулировать нагрев паяльника в пределах примерно 50-100%. При этом мощность нагрузки рекомендуется в пределах 50 Вт. На практике схема работала с нагрузкой 100 Вт без последствий в течение часа.

Рассказать в:
Для того, что бы получить качественную и красивую пайку требуется поддерживать определенную температуру жала паяльника в зависимости от марки применяемого припоя. Предлагаю самодельный регулятор температуры нагрева паяльника, которая с успехом может заменить многие промышленные несравнимые по цене и сложности.

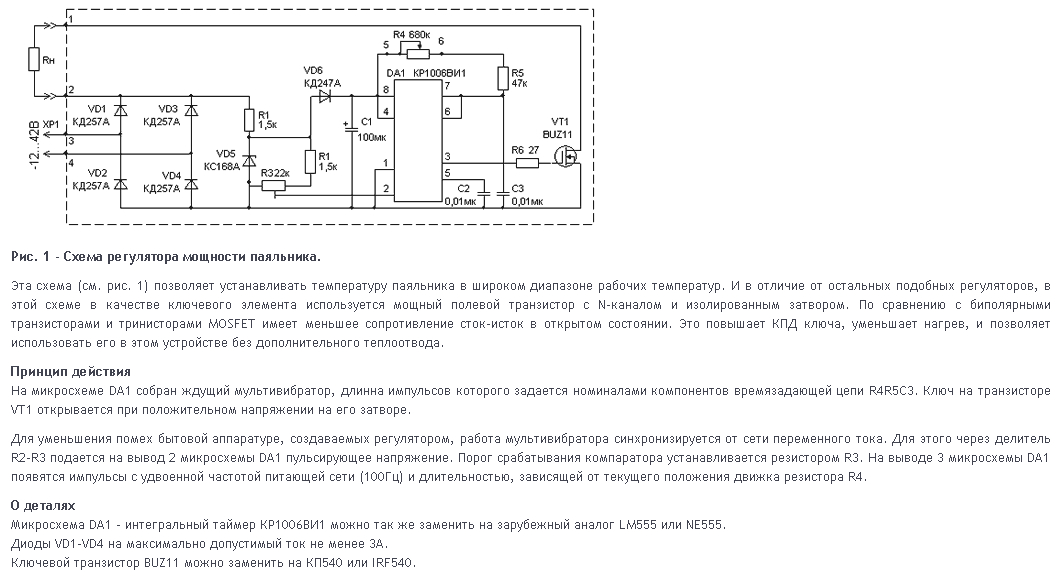

Главное отличие схемы представляемого регулятора температуры паяльника от многих существующих, это простота и полное отсутствие излучающих радиопомех в электрическую сеть, так как все переходные процессы происходят во время, когда напряжение в питающей сети равно нулю.

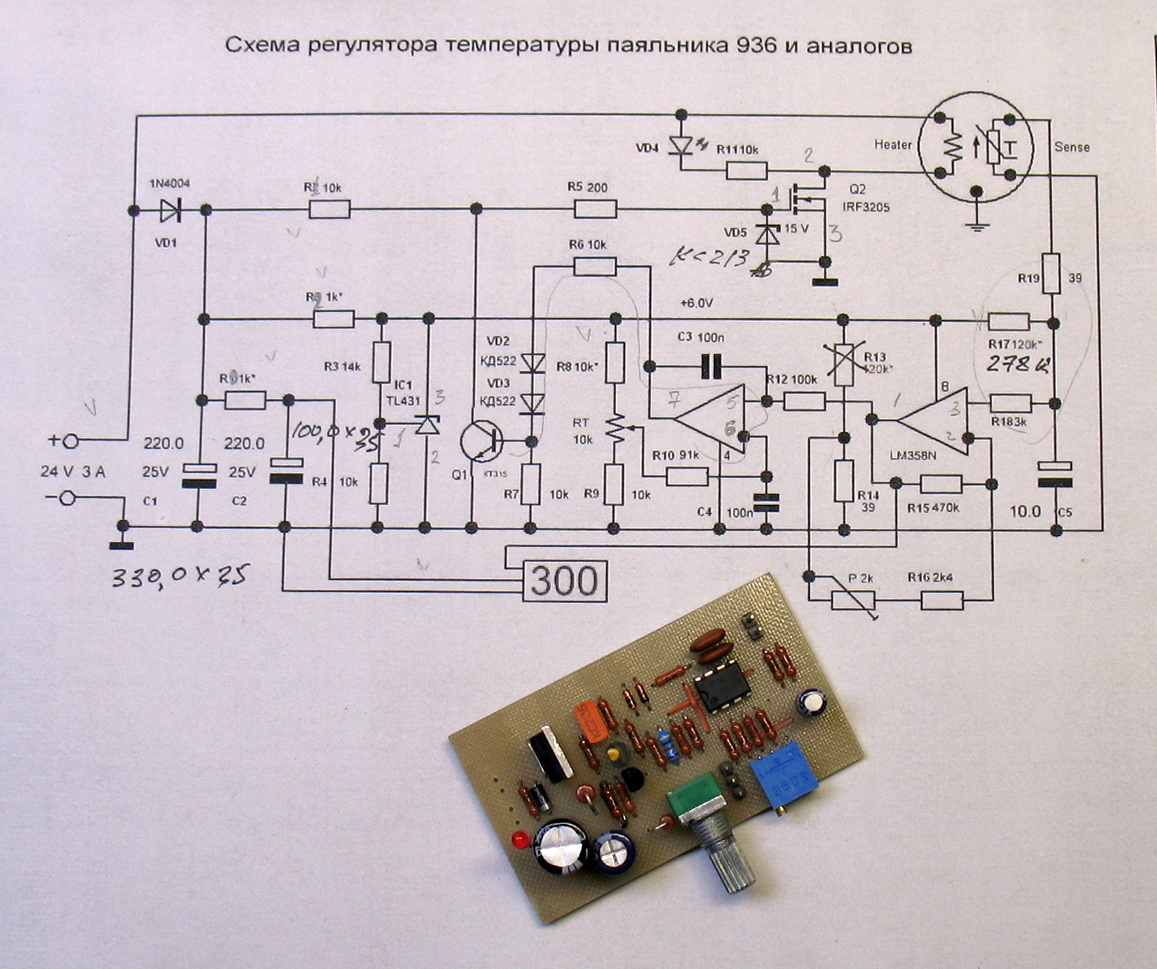

Электрические принципиальные схемы регуляторов температуры паяльника

Внимание, ниже приведенные схемы регуляторов температуры гальванически не развязаны с эклектической сетью и прикосновение к токоведущим элементам схемы опасно для жизни!

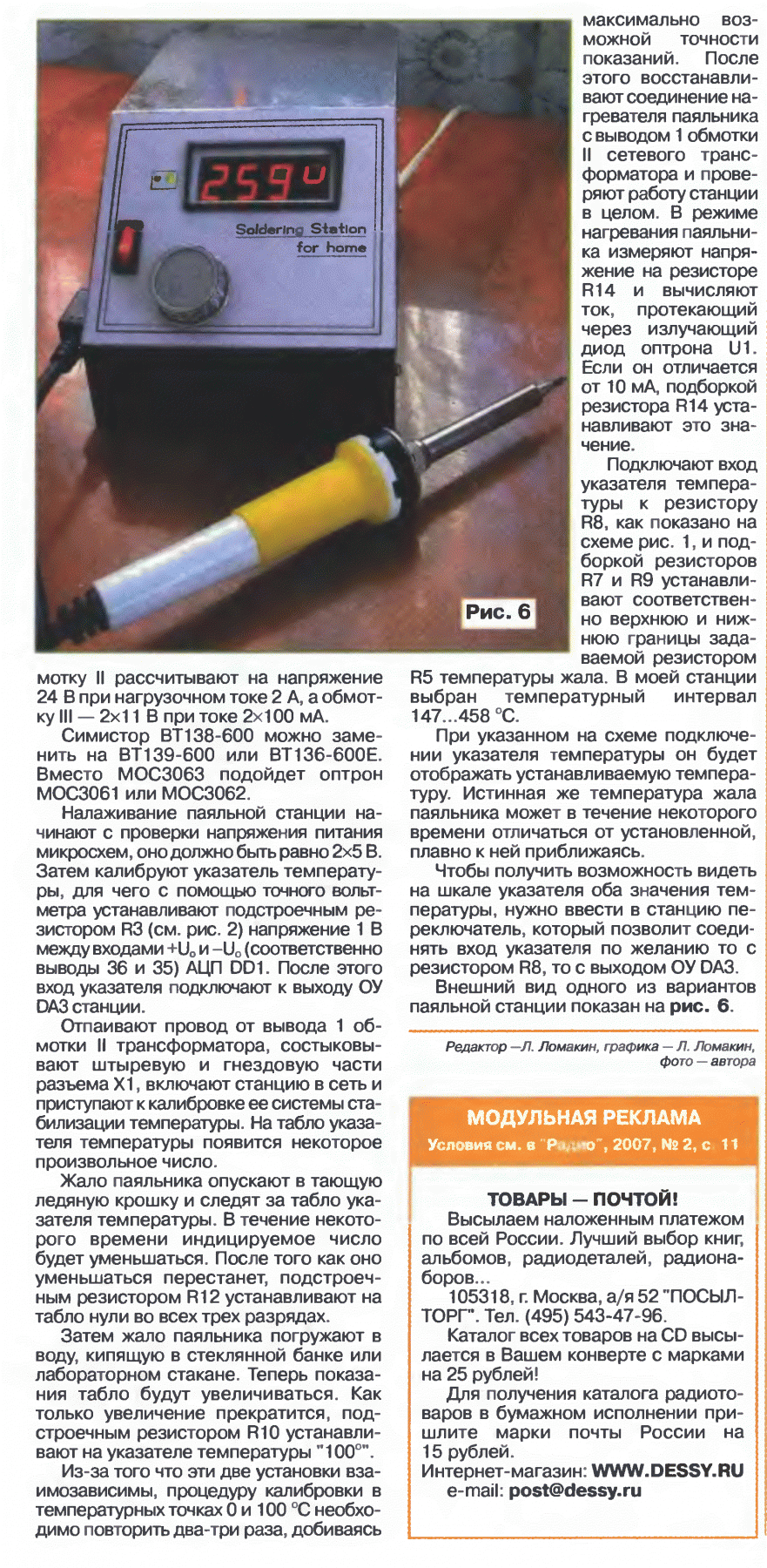

Для регулировки температуры жала паяльника применяют паяльные станции, в которых в ручном или автоматическом режиме поддерживается оптимальная температура жала паяльника. Доступность паяльной станции для домашнего мастера ограничена высокой ценой. Для себя я вопрос по регулированию температуры решил, разработав и изготовив регулятор с ручной плавной регулировкой температуры. Схему можно доработать для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, вполне достаточно ручной регулировки, так как напряжение в сети стабильно и температура в помещении тоже.

Приступая к разработке регулятора температуры для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко повторяемой, комплектующие должны быть дешевыми и доступными, высокая надежность, габариты минимальными, КПД близок к 100%, отсутствие излучающих помех, возможность модернизации.

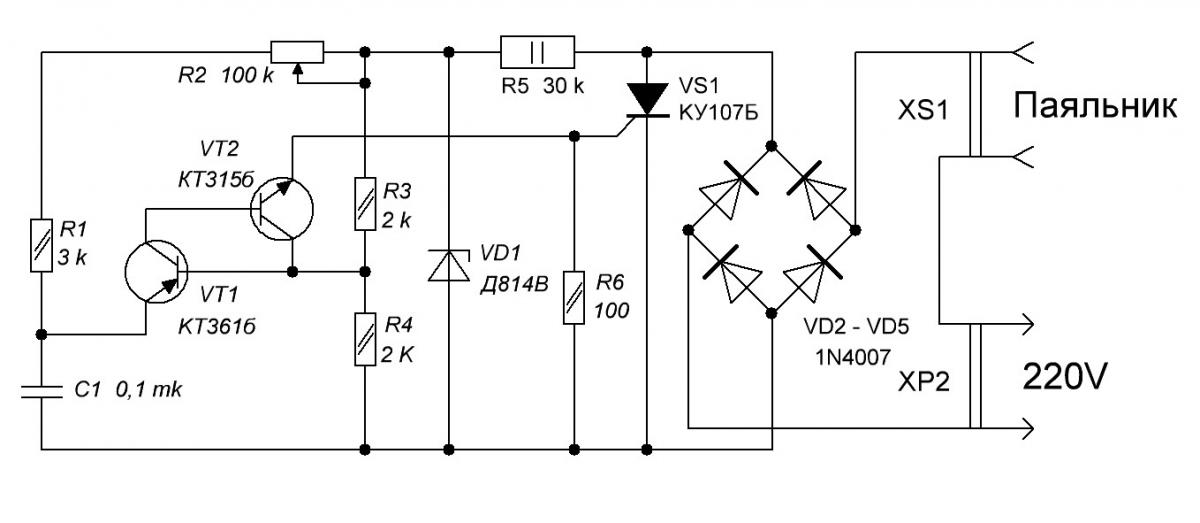

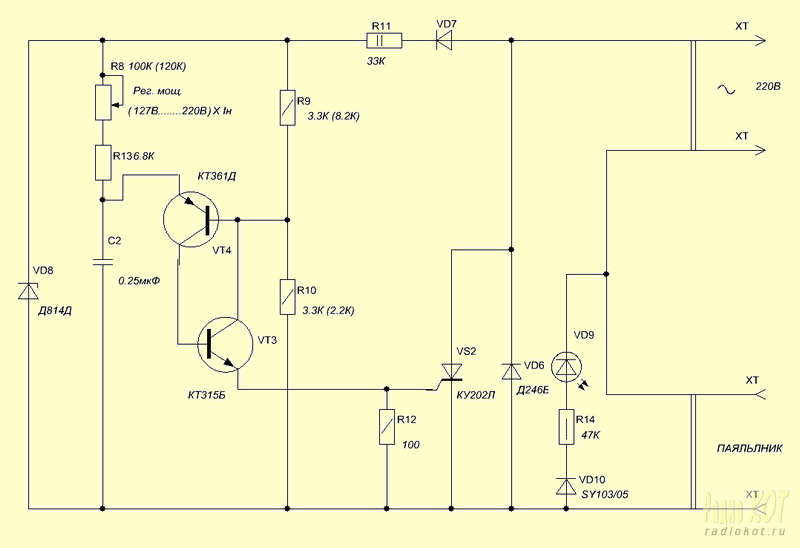

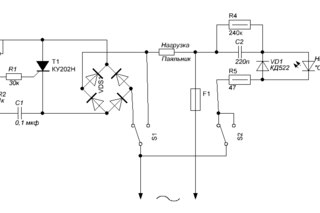

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора температуры паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получиться громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. Что бы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление межу анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение межу его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Работает схема классического регулятора следующим образом. Сетевое напряжение подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядиться до напряжения 2-5В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма). При повороте ручки переменного резистора R1, его сопротивление увеличиться, ток заряда конденсатора С1 уменьшиться и надо будет больше времени, что бы напряжение на нем достигло 2-5В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Простейшая тиристорная схема регулятора

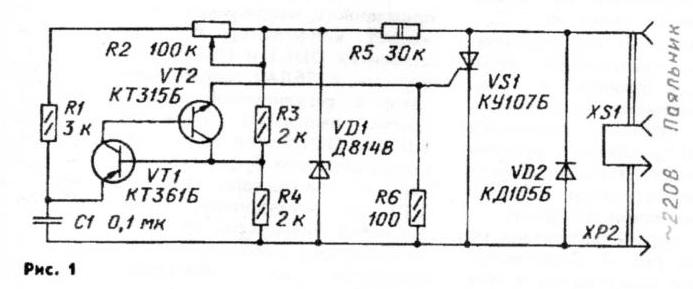

Вот еще одна самая простая схема тиристорного регулятора мощности, упрощенный вариант классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип работы ее такой же, как и классической схемы. Отличаются схемы только тем, что регулировка в данной схеме регулятора температуры происходит только по положительному периоду сети, а отрицательный период проходи через VD1 без изменений, поэтому мощность можно регулировать только в диапазоне от 50 до 100%. Для регулировки температуры нагрева жала паяльника большего и не требуется. Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.


Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно будет заменить на обыкновенный емкостью 0,1mF. Тиристоры для выше приведенных схем подойдут, КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300В. Диоды тоже практически любые, рассчитанные на обратное напряжение не менее 300В.

Приведенные выше схемы тиристорных регуляторов мощности с успехом можно применять для регулирования яркости свечения светильников, в которых установлены лампочки накаливания. Регулировать яркость свечения светильников, в которых установлены энергосберегающие или светодиодные лампочками, не получится, так как в таких лампочках вмонтированы электронные схемы, и регулятор просто будет нарушать их нормальную работу. Лампочки будут светить на полную мощность или мигать и это может даже привести к преждевременному выходу их из строя.

Схемы можно применять для регулировки при питающем напряжении в сети переменного тока 36В или 24В. Нужно только на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 ватт при напряжении 36В будет потреблять ток 1,1А.

Тиристорная схема регулятора не излучающая помехи

Так как меня регуляторы, излучающие помехи не устраивали, а подходящей готовой схемы регулятора температуры для паяльника не нашлось, пришлось взяться за разработку самому. Более 5 лет регулятор температуры служит безотказно.


Работает схема регулятора температуры следующим образом. Напряжение от питающей сети выпрямляется диодным мостом VD1-VD4. Из синусоидального сигнала получается постоянное напряжение, изменяющееся по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1). Далее ток проходит через ограничительный резистор R1 на стабилитрон VD6, где напряжение ограничивается по амплитуде до 9 В, и имеет уже другую форму (диаграмма 2). Полученные импульсы заряжают через диод VD5 электролитический конденсатор С1, создавая питающее напряжение около 9В для микросхем DD1 и DD2. R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22В, и обеспечивает формирование тактового импульса для работы схемы. С R1 сформированный сигнал подается еще на 5 и 6 выводы элемента 2ИЛИ-НЕ логической цифровой микросхемы DD1.1, которая инвертирует поступающий сигнал и преобразовывает в короткие импульсы прямоугольной формы (диаграмма 3). С 4 вывода DD1 импульсы поступают на 8 вывод D триггера DD2.1, работающего в режиме RS триггера. DD2.1 тоже, как и DD1.1 выполняет функцию инвертирования и формирования сигнала (диаграмма 4). Обратите внимание, что сигналы на диаграмме 2 и 4 практически одинаковые, и казалось, что можно сигнал с R1 подавать прямо на 5 вывод DD2.1. Но исследования показали, что в сигнале после R1 находится много приходящих из питающей сети помех и без двойного формирования схема работала не стабильно. А ставить дополнительно LC фильтры, когда есть свободные логические элементы не целесообразно.

На триггере DD2.2 собрана схема управления регулятора температуры паяльника и работает она следующим образом. На вывод 3 DD2.2 с вывода 13 DD2.1 поступают прямоугольные импульсы, которые положительным фронтом перезаписывают на выводе 1 DD2. 2 уровень, который в данный момент присутствует на D входе микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим работу DD2.2 подробно. Допустим на выводе 2, логическая единица. Через резисторы R4, R5 конденсатор С2 зарядится до напряжения питания. При поступлении первого же импульса с положительным перепадом на выводе 2 появится 0 и конденсатор С2 через диод VD7 быстро разрядится. Следующий положительный перепад на выводе 3 установит на выводе 2 логическую единицу и через резисторы R4, R5 конденсатор С2 начнет заряжаться. Время заряда определяется постоянной времени R5 и С2. Чем величина R5 больше, тем дольше будет заряжаться С2. Пока С2 не зарядиться до половины питающего напряжения на выводе 5 будет логический ноль и положительные перепады импульсов на входе 3 не будут изменять логический уровень на выводе 2. Как только конденсатор зарядиться, процесс повторится.

Таким образом, на выходы DD2.2 будет проходить только заданное резистором R5 количество импульсов из питающей сети, и самое главное, перепады этих импульсов будут происходить, во время перехода напряжения в питающей сети через ноль. Отсюда и отсутствие помех от работы регулятора температуры.

С вывода 1 микросхемы DD2.2 импульсы подаются на инвертор DD1.2, который служить для исключения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает ток управления тиристором VS1. Когда на управляющий электрод VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%. Хотя резистор R5 переменный, регулировка за счет работы DD2.2 нагрева паяльника осуществляется ступенчато. При R5 равному нулю, подается 50% мощности (диаграмма 5), при повороте на некоторый угол уже 66% (диаграмма 6), далее уже 75% (диаграмма 7). Таким образом, чем ближе к расчетной мощности паяльника, тем плавне работает регулировка, что позволяет легко отрегулировать температуру жала паяльника. Например, паяльник 40 Вт, можно будет настроить на мощность от 20 до 40 Вт.
Конструкция и детали регулятора температуры

Все детали регулятор температуры размещены на печатной плате. Так как схема не имеет гальванической развязки с питающей сетью, плата помещена в небольшую пластмассовую коробку, которая одновременно является вилкой. На стержень переменного резистора R5 одета пластмассовая ручка.


Шнур, идущий от паяльника, припаян непосредственно к печатной плате. Можно сделать подключение паяльника разъемным, тогда будет возможность подключать к регулятору температуры другие паяльники. Как это ни удивительно, но ток, потребляемый схемой управления регулятора температуры, не превышает 2 мА. Это меньше, чем потребляет светодиод в схеме подсветки выключателей освещения. Поэтому принятия специальных мер по обеспечению температурного режима устройства не требуется.
Микросхемы DD1 и DD2 любые 176 или 561 серии. Диоды VD1- VD4 любые, рассчитанные на обратное напряжение не менее 300В и ток не менее 0,5А. VD5 и VD7 любые импульсные. Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9В. Конденсаторы любого типа. Резисторы любые, R1 мощностью 0,5 Вт. Регулятор температуры настраивать не требуется. При исправных деталях и без ошибок монтажа заработает сразу.

Мобильный паяльник

Даже людей, которые с паяльником на «ты», часто останавливает невозможность выполнить пайку проводов из-за отсутствия электрической подводки. Если место пайки находится не далеко и есть возможность протянуть удлинитель, то не всегда безопасно работать с паяльником, запитанным от электрической сети напряжением 220 вольт, в помещениях с высокой влажностью и температурой, с токопроводящими полами. Для возможности паять в любом месте и безопасно, предлагаю простой вариант автономного паяльника.

Питание паяльника от аккумулятора UPS компьютера

Подключив паяльник к аккумулятору ниже приведенным способом Вы не будете привязаны к электрической сети и сможете паять где понадобится без удлинителей с соблюдением требований правил безопасного проведения работ.
Понятно, что бы паять автономно, нужен аккумулятор большей емкости. Сразу вспоминается автомобильный. Но он очень тяжелый, от 12 кг. Однако есть и другие типоразмеры аккумуляторов, например, применяемые в бесперебойных блоках питания (UPS) компьютерной техники. При весе всего 1,7 кг они имеют емкость 7 А*час и выдают напряжение 12 В. Такой аккумулятор вполне можно легко транспортировать.

Для того, что бы обыкновенный паяльник сделать мобильным, нужно взять пластинку фанеры, просверлить в ней 2 отверстия диметром равным толщине провода опоры для паяльника и приклеить пластину к аккумулятору. При выгибании опоры ширину места установки паяльника нужно сделать чуть меньше, диаметра трубки с тепло нагревателем паяльника. Тогда паяльник будет вставляться с натягом, и фиксироваться. Будет удобно хранить, и транспортировать.

Для пайки проводов диаметром до 1 мм подойдет паяльник, рассчитанный для работы на напряжения 12 вольт и мощностью от 15 ватт. Время непрерывной работы от свежее заряженного аккумулятора паяльника составит более 5 часов. Если планируется паять провода большего диаметра, то надо уже брать паяльник мощностью 30 — 40 ват. Тогда время непрерывной работы составит не менее 2 часов.

Для питания паяльника вполне подойдут аккумуляторы, которые уже не могут обеспечить нормальную работу бесперебойных блоков питания из-за потери со временем своей емкости. Ведь для питания компьютера нужна мощность от 250 ватт. Даже если емкость аккумулятора снизилась до 1 А*часа все равно он обеспечить работу 30 ватного паяльника в течении 15 минут. Этого времени вполне достаточно для выполнения работы по пайке нескольких проводников.

В случае разовой необходимости выполнения пайки, можно на время изъять из бесперебойного блока питания аккумулятор и после пайки вернуть его на место.

Осталось на концы провода паяльника установить запрессовкой или пайкой разъемы, надеть их на клеммы аккумулятора и мобильный паяльник готов к эксплуатации. Раздел.

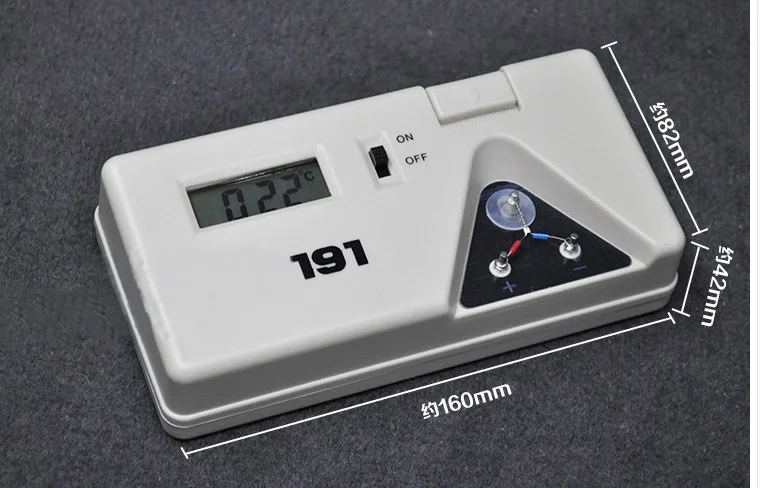

Температура жала паяльника зависит от многих факторов.

  • Входного напряжения сети, которое не всегда стабильно;
  • Рассеивания тепла в массивных проводах или контактах, на которых производится пайка;
  • Температуры окружающего воздуха.

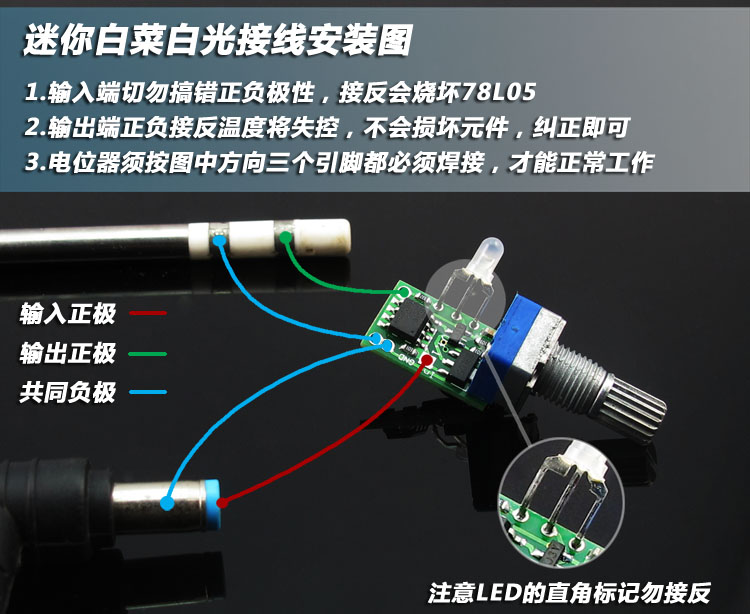

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

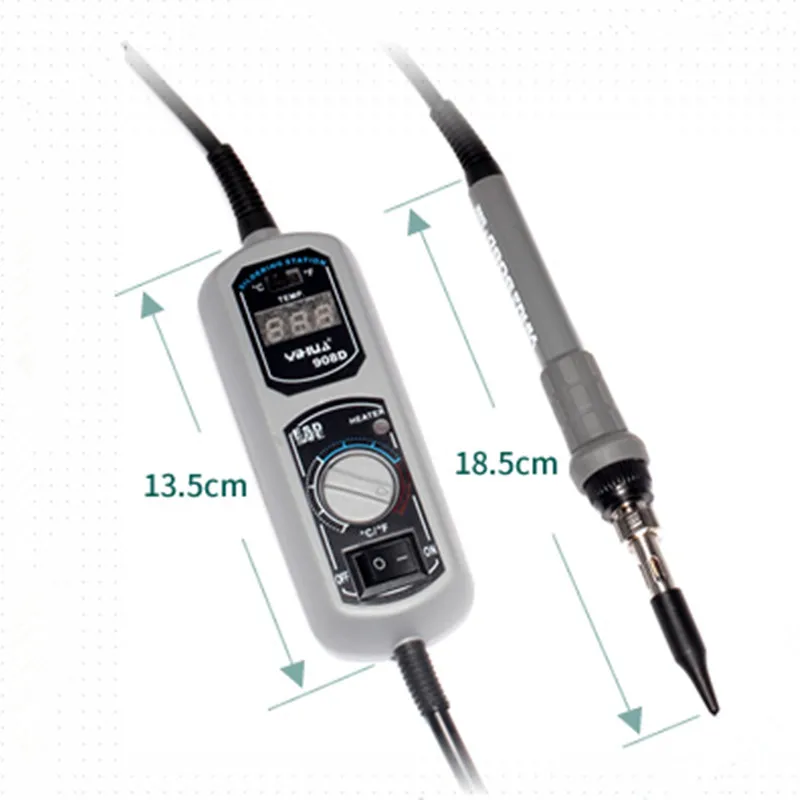

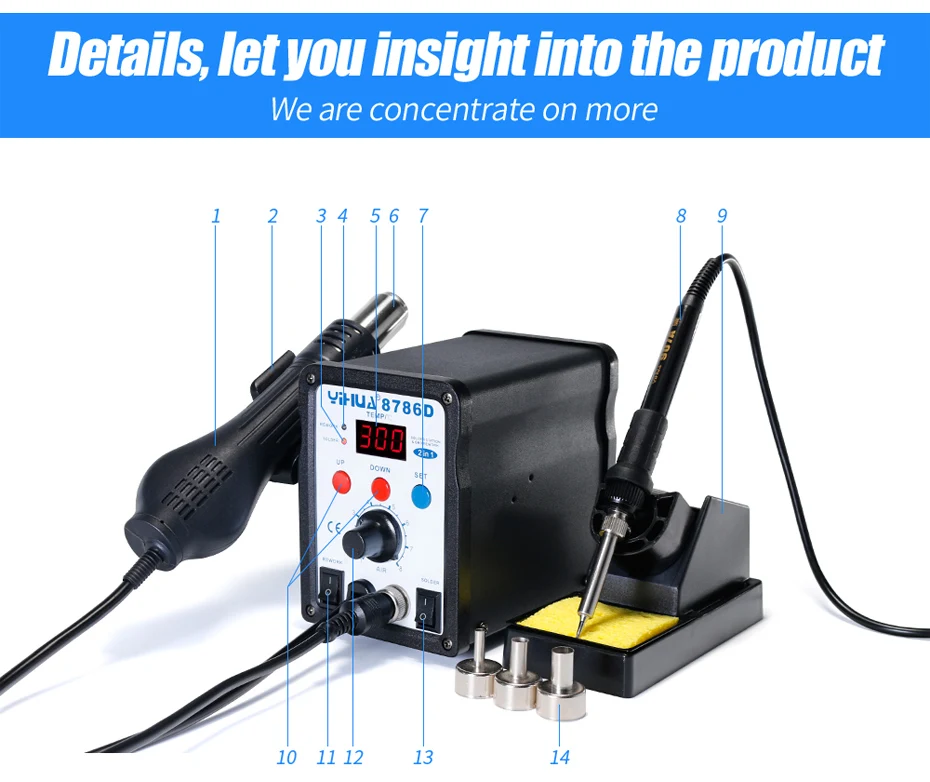

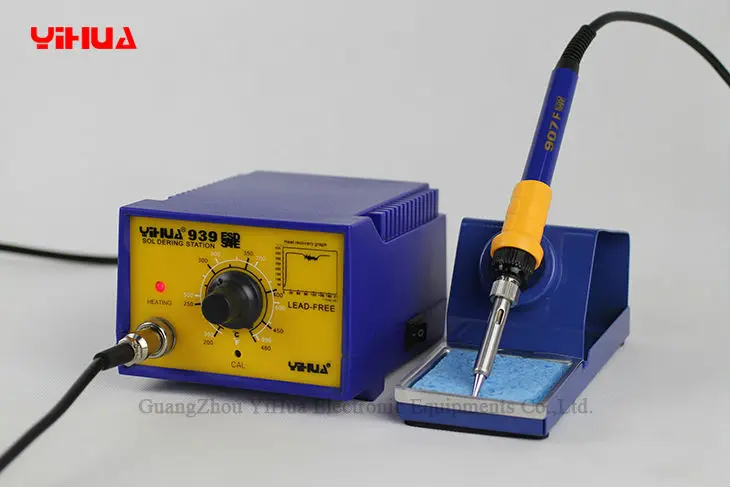

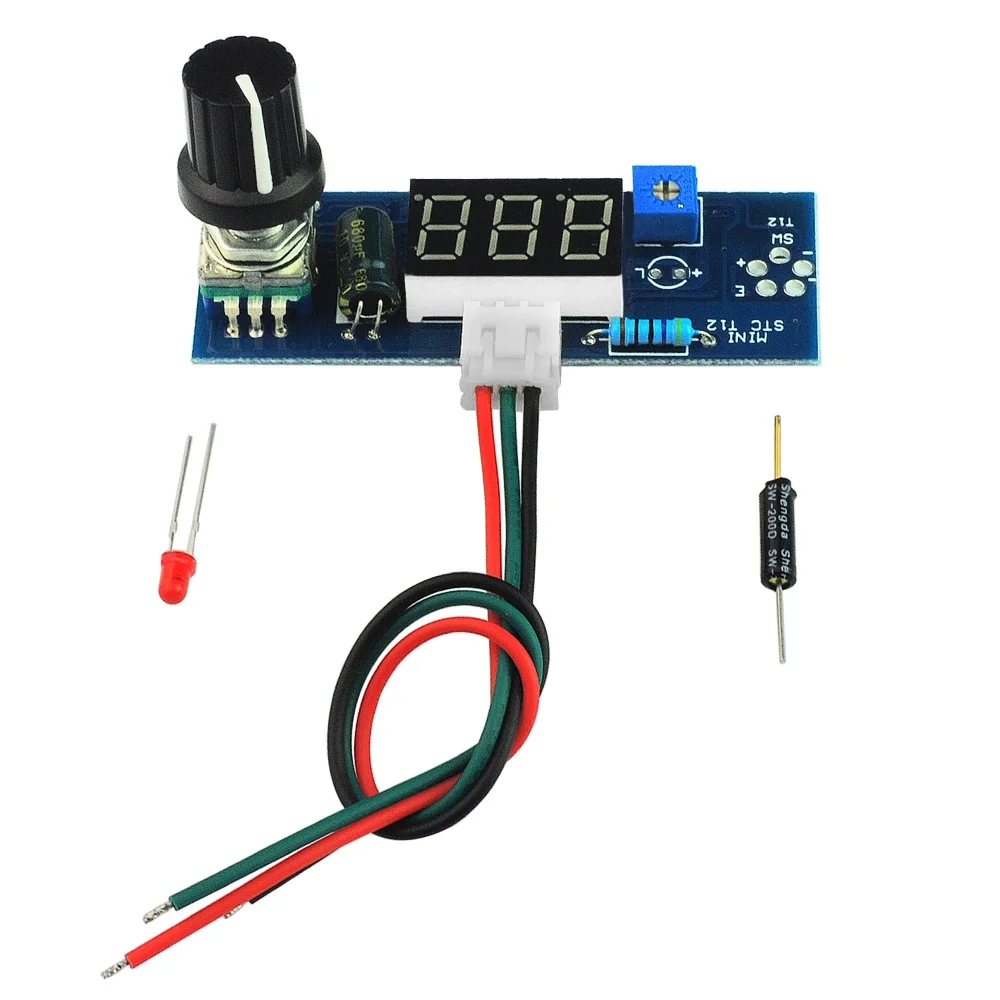

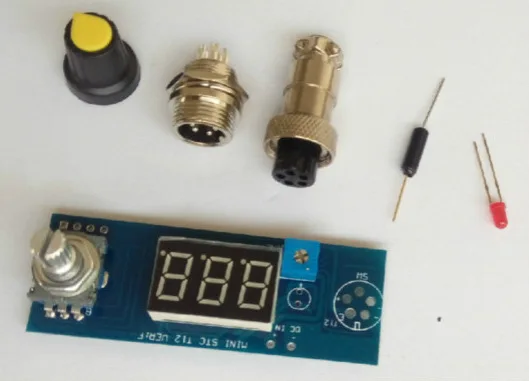

Еще более продвинутыми являются паяльные станции. В таких комплексах расположен мощный блок питания, при помощи которого можно контролировать температуру и мощность в широких пределах.

Цена соответствует функциональности.
А что делать, если паяльник уже имеется, и покупать новый с регулятором не хочется? Ответ простой – если вы умеете пользоваться паяльником, сможете изготовить и дополнение к нему.

Регулятор для паяльника своими руками

Эта тема давно освоена радиолюбителями, которые как никто другой заинтересованы в качественном инструменте для паяния. Предлагаем вам несколько популярных решений с электросхемами и порядком сборки.

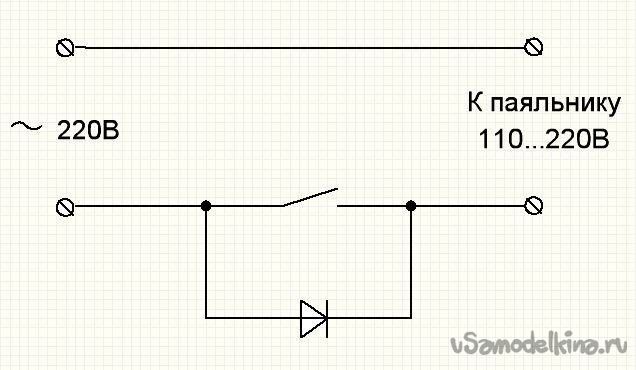

Двухступенчатый регулятор мощности

Такая схема работает на устройствах с питанием от сети переменного напряжения 220 вольт. В разрыв цепи одного из питающих проводников, параллельно друг другу подключается диод и выключатель. Когда контакты выключателя замкнуты – паяльник запитан в стандартном режиме.

При размыкании – ток проходит через диод. Ели вы знакомы с принципом протекания переменного тока – работа устройства будет понятно. Диод, пропуская ток лишь в одном направлении – отсекает каждый второй полупериод, понижая напряжение вдвое. Соответственно, в два раза снижается мощность паяльника.

В основном, такой режим питания используется при длительных паузах во время работы. Паяльник находится в дежурном режиме, и наконечник не сильно охлаждается. Для приведения температуры к 100% значению, включаем тумблер – и через несколько секунд можно продолжать пайку. При снижении нагрева меньше окисляется медное жало, продлевая срок службы прибора.

Двухрежимная схема на маломощном тиристоре

Данный регулятор напряжения для паяльника подходит к маломощным устройствам, не более 40 Вт. Дли силового управления, используется тиристор КУ101Е (на схеме – VS2). Несмотря на компактные размеры и отсутствие принудительного охлаждения – он практически не греется в любом режиме.

Тиристором управляет схема из переменного резистора R4 (использован обычный СП-04 сопротивлением до 47К) и конденсатора С2 (электролит 22мф).

Принцип работы следующий:

  • Режим ожидания. Резистор R4 выставлен не максимальное сопротивление, тиристор VS2 закрыт. Питание паяльника осуществляется через диод VD4 (КД209), снижая напряжение до 110 вольт;
  • Рабочий режим с регулировкой. В среднем положении резистора R4, тиристор VS2 начинает открываться, частично пропуская через себя ток. Переход в рабочий режим контролируется с помощью индикатора VD6, который зажигается при напряжении на выходе регулятора 150 вольт.

ВАЖНО! Проверка выполняется под нагрузкой, то есть с подключенным паяльником.

При вращении резистора R2 напряжение на входе в паяльник должно плавно изменяться. Схема помещается в корпусе накладной розетки, что делает конструкцию очень удобной.

ВАЖНО! Необходимо надежно изолировать компоненты термоусадочной трубкой, для предотвращения замыкания в корпусе – розетке.

Дно розетки закрывается подходящей крышкой. Идеальный вариант – не просто накладная, а герметичная уличная розетка. В данном случае выбран первый вариант.
Получается своеобразный удлинитель с регулятором мощности. Пользоваться им очень удобно, на паяльнике нет никаких лишних приспособлений, и ручка регулятора всегда под рукой.

Регулятор на микроконтроллере

Если вы считаете себя продвинутым радиолюбителем, можно собрать достойный лучших промышленных образцов, регулятор напряжения с цифровой индикацией. Конструкция представляет собой полноценную паяльную станцию с двумя выходными напряжениями – фиксированным 12 вольт и регулируемым 0-220 вольт.

Низковольтный блок реализован на трансформаторе с выпрямителем, и особой сложности в изготовлении не представляет.

ВАЖНО! При изготовлении блоков питания с разными уровнями напряжения, обязательно установите несовместимые между собой розетки. Иначе можно вывести из строя низковольтный паяльник, по ошибке подключив его к выходу 220 вольт.

Блок управления переменной величиной напряжения выполнен на контроллере PIC16F628A.

Подробности схемы и перечисление элементной базы ни к чему, все видно на схеме. Силовое управление выполнено на симисторе ВТ 136 600. Управление подачей мощности реализовано с помощью кнопок, количество градаций – 10. Уровень мощности от 0 до 9 показывается на индикаторе, который также подключен к контроллеру.

Генератор тактов подает импульсы на контроллер с частотой 4 МГц, это и есть скорость работы программы управления. Поэтому контроллер моментально реагирует на изменение входного напряжения, и стабилизирует выходное.

Схема собирается на монтажной плате, на весу или картонке такое устройство не спаять.

Монтаж двусторонний.

Для удобства станцию можно собрать в корпусе для радиоподелок, или в любом другом, подходящего размера.

В целях безопасности, розетки на 12 и 220 вольт размещаются на разных стенках корпуса. Получилось надежно и безопасно. Такие системы отработаны многими радиолюбителями и доказали свою работоспособность.

Как видно из материала, можно самостоятельно изготовить регулируемый паяльник с любыми возможностями и на любой кошелек.

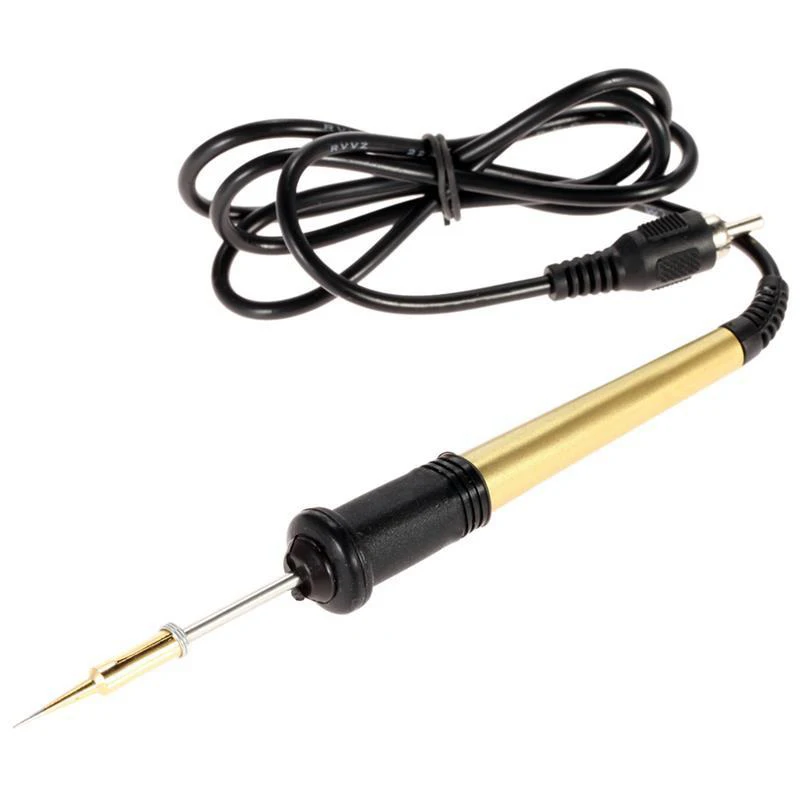

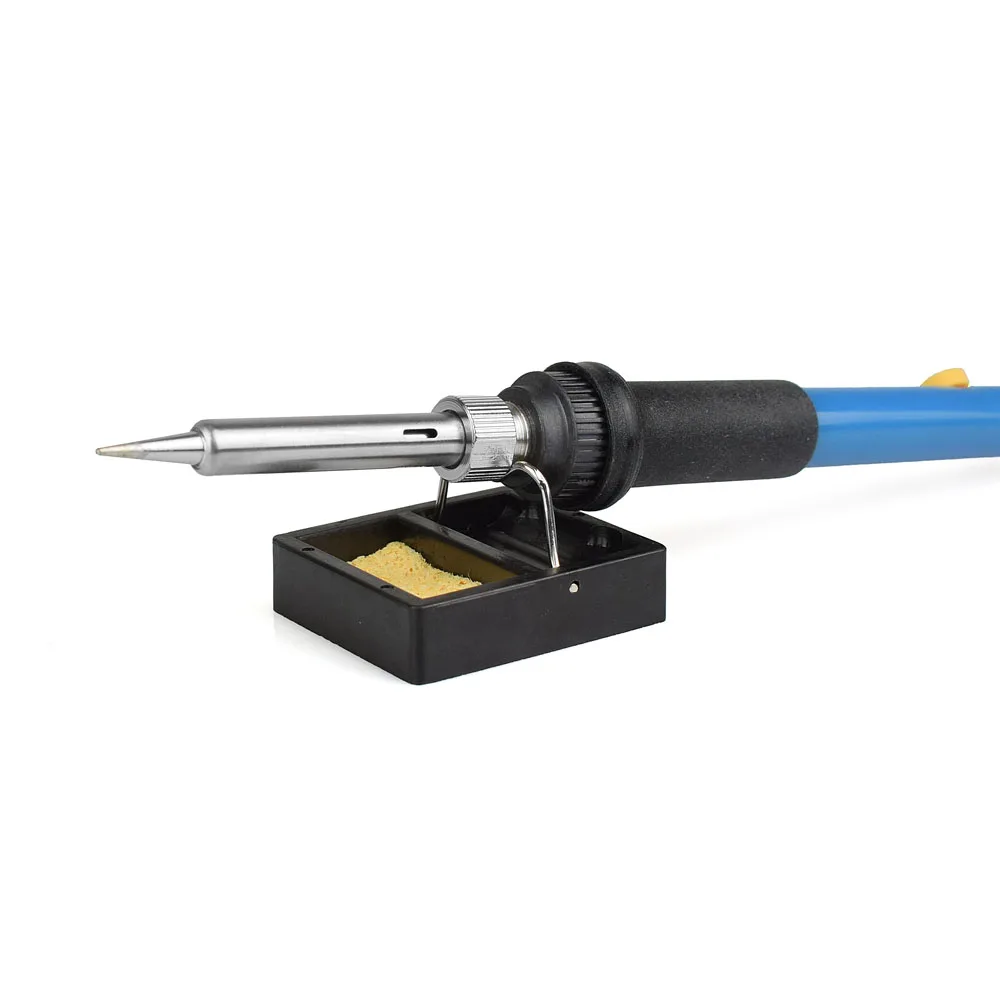

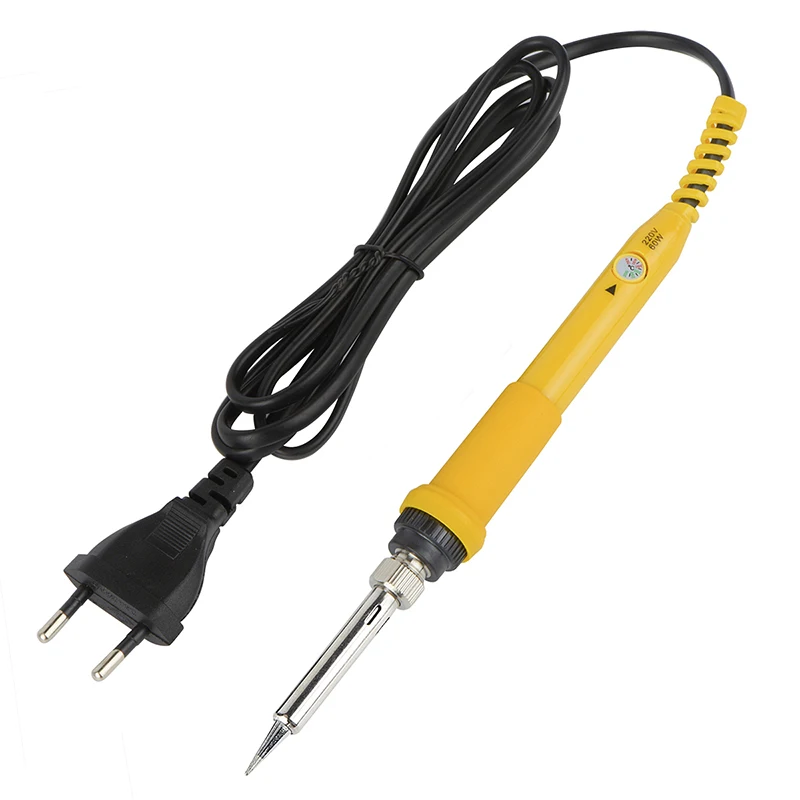

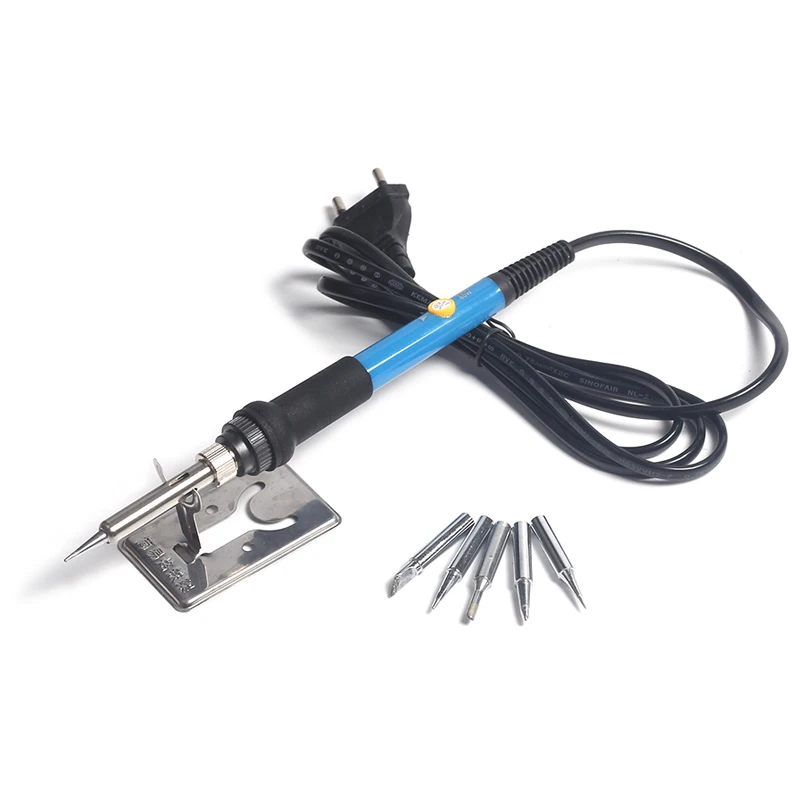

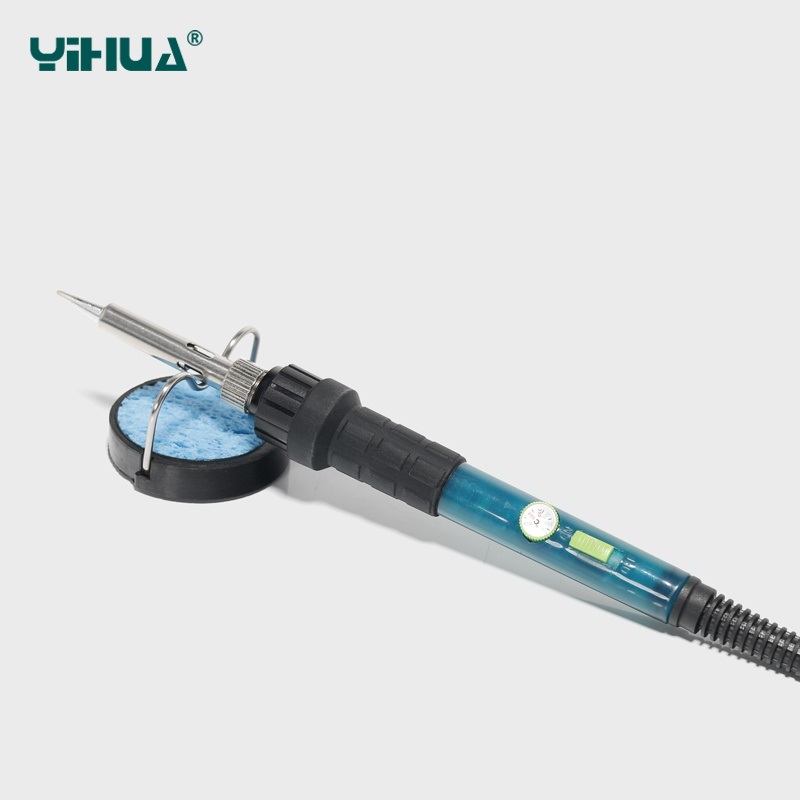

Паяльник с регулировкой температуры – электроинструмент, необходимый для пайки подверженных перегреву различных радиодеталей (транзисторов, резисторов, конденсаторов, микросхем, диодов). Используют его не только начинающие и опытные радиолюбители, домашние мастера, но и специалисты, занимающиеся ремонтом электронных устройств. Значительно возросшая в последнее популярность такого электроинструмента объясняется его многочисленными плюсами, возможностью сборки своими руками.

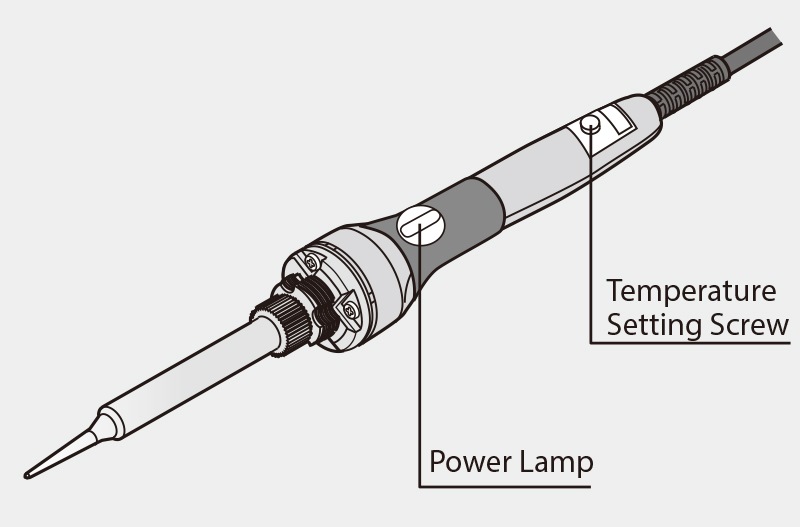

Конструкция

Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:

  • Корпус с печатной платой внутри – цилиндрическая полая ручка из плотного пластика
  • Плата управления – расположенный внутри полой ручки контроллер;
  • Регулятор – резистор с переменным сопротивлением, имеющим вращающуюся круглую ручку с указанием значений температуры;
  • Светодиод – индикатор, сигнализирующий о том, что жало нагрелось до заданной температуры;
  • Трубка-фиксатор с гайкой – штуцер со вставляемым внутрь его жалом и подвижной гайкой, при помощи которой он прикручивается к корпусу;
  • Нагревательный элемент – трубка, на которую одевается жало;
  • Несгораемое жало – предварительно залуженная насадка конической формы термостойким несгораемым покрытием.

Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.

Для чего повышать мощность

Повышение мощности, следовательно, температуры необходимо для того, чтобы производить пайку различных по устойчивости к температурному воздействию и размерам радиодеталей. Так, для пайки мелких тиристоров конденсаторов небольшой емкости необходима температура значительно меньшая, чем для их более крупных аналогов.

Принцип работы

Нагрев и поддержание заданной температуры жала такого регулируемого паяльника происходят следующим образом:

  1. При подключении устройства к источнику питания ток поступает на регулятор;
  2. Посредством изменения сопротивления регулятора устанавливается определённый уровень мощности нагревательного элемента, которому соответствует заранее вычисленная и установленная при испытаниях инструмента температура жала;
  3. Поддержание строго определенной температуры жала происходит, благодаря расположенному внутри него термодатчика – небольшой термопары, предотвращающей перегревание жала.

Благодаря наличию управляющей нагревом платы, термодатчика, в процессе работы с таким инструментом исключены перегревание и перепаливание очень чувствительных к повышенным температурам радиодеталей. К тому же, в отличие от нерегулируемых аналогов, такие инструменты полностью защищены от пробоя фазы на жало.

Разновидности паяльников с регулировкой температуры

Все современные устройства, применяемые как отдельные электроинструменты, так и в составе паяльных станций, в зависимости от вида нагревательного элемента и способа нагрева жала, подразделяются на импульсные, устройства с нихромовым и керамическим нагревателем.

Импульсный паяльник

Такой паяльник представляет собой устройство, работающее от сети, при этом понижающее сетевое напряжение, но увеличивающее частоту тока. Работает такое устройство не все время, только во время нажатия кнопки на рукояти. Благодаря этому, оно экономичнее аналогов других видов, позволяет выполнять пайку очень мелких и деликатных радиодеталей.

С нихромовым нагревателем

Классический нихромовый нагревательный элемент такого устройства представляет собой металлическую трубку с намотанными на нее стеклотканью, слюдой и многочисленными витками тонкой нихромовой проволоки. При нагреве проволока, обладающая большим сопротивлением, разогревает трубку со вставленным в нее медным жалом.

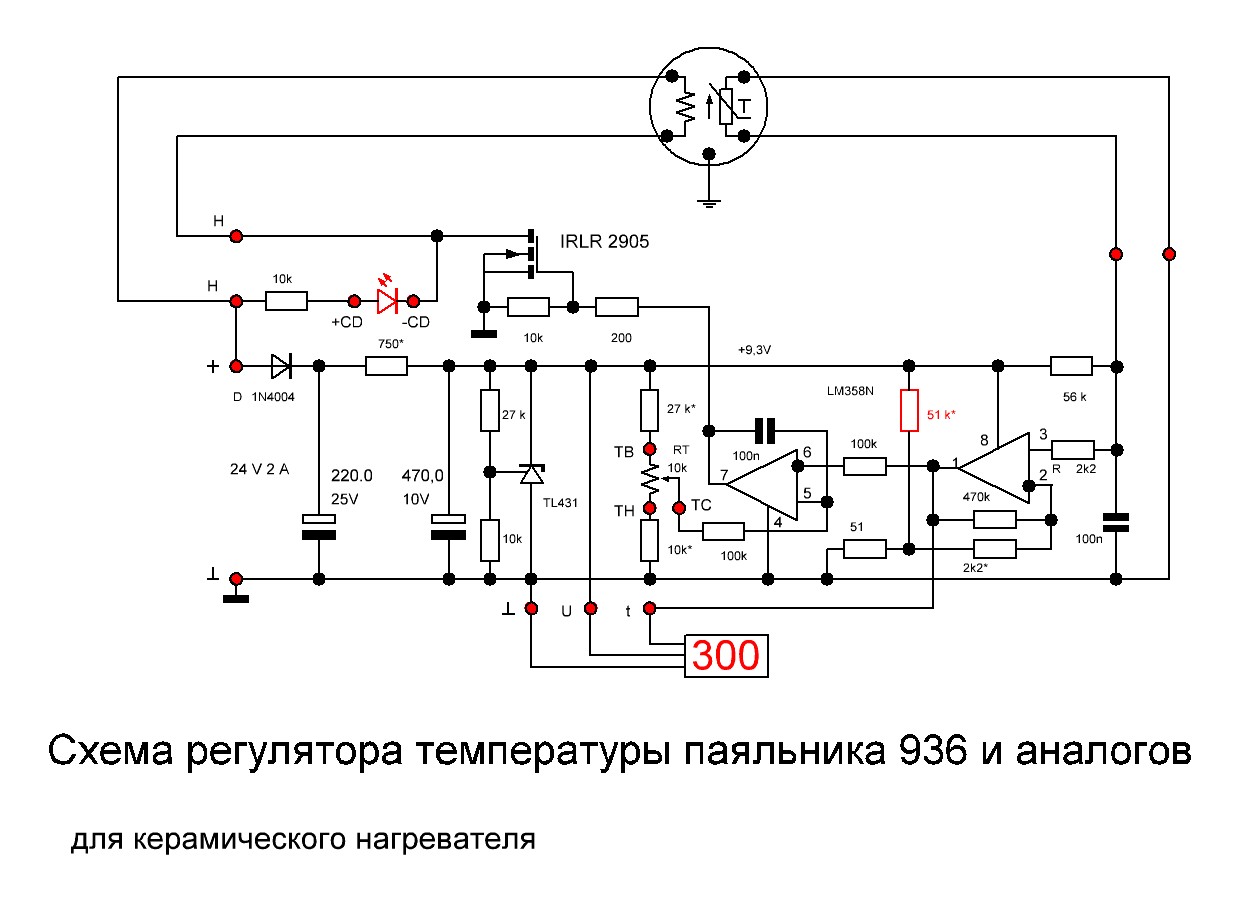

С керамическим нагревателем

В таких устройствах жало одевают на трубчатый керамический нагревательный элемент, обладающий электропроводностью и большим сопротивлением. При прохождении тока эта керамическая трубка почти мгновенно разогревается, обеспечивая максимально быстрый нагрев установленного на ней жала.

Преимущества и недостатки

Паяльник с регулятором температуры имеет ряд плюсов и минусов.

К преимуществам такого инструмента относятся:

  • Возможность регулировки температуры;
  • Полное исключение риска перегрева и порчи чувствительных к высоким температурам радиодеталей;
  • Быстрый нагрев;
  • Доступная цена;
  • Наличие в комплекте к устройству комплекта несгораемых жал – предварительно залуженных насадок, имеющих специальное необгарающее покрытие.

Из недостатков таких устройств можно выделить:

  • Низкую ремонтопригодность;
  • Высокую стоимость качественных полупрофессиональных и профессиональных моделей;
  • Хрупкость нагревательного элемента из керамики.

Также недостатком дешевых моделей является поддельный керамический нагреватель, представляющий собой полую керамическую трубку, внутри которой расположен асбестовый стержень с намотанной тонкой нихромовой проволокой. Из-за маленькой толщины проволоки такие нагреватели очень быстро выходят из строя по причине термострикции – разрыва проволоки при ее остывании.

Управление нагревом

Для управления нагревом в таких устройствах служат аналоговый или цифровой (кнопочный) терморегулятор, термодатчик в нагревательном элементе и управляющая плата. В некоторых моделях и усовершенствованных простых паяльниках регулировка температуры происходит, благодаря двухпозиционным переключателям, диммерам, электронным блокам управления.

Переключатели и диммеры

Для регулировки температуры жала паяльника применяют такие устройства, как:

  • Переключатели – двухпозиционные тумблера, позволяющие переключать инструмент в режим ожидания или максимального нагрева;
  • Диммеры – подключаемые в разрыв провода регуляторы с круглой плавно вращающейся ручкой, позволяющие производить очень тонкую регулировку степени нагрева жала.

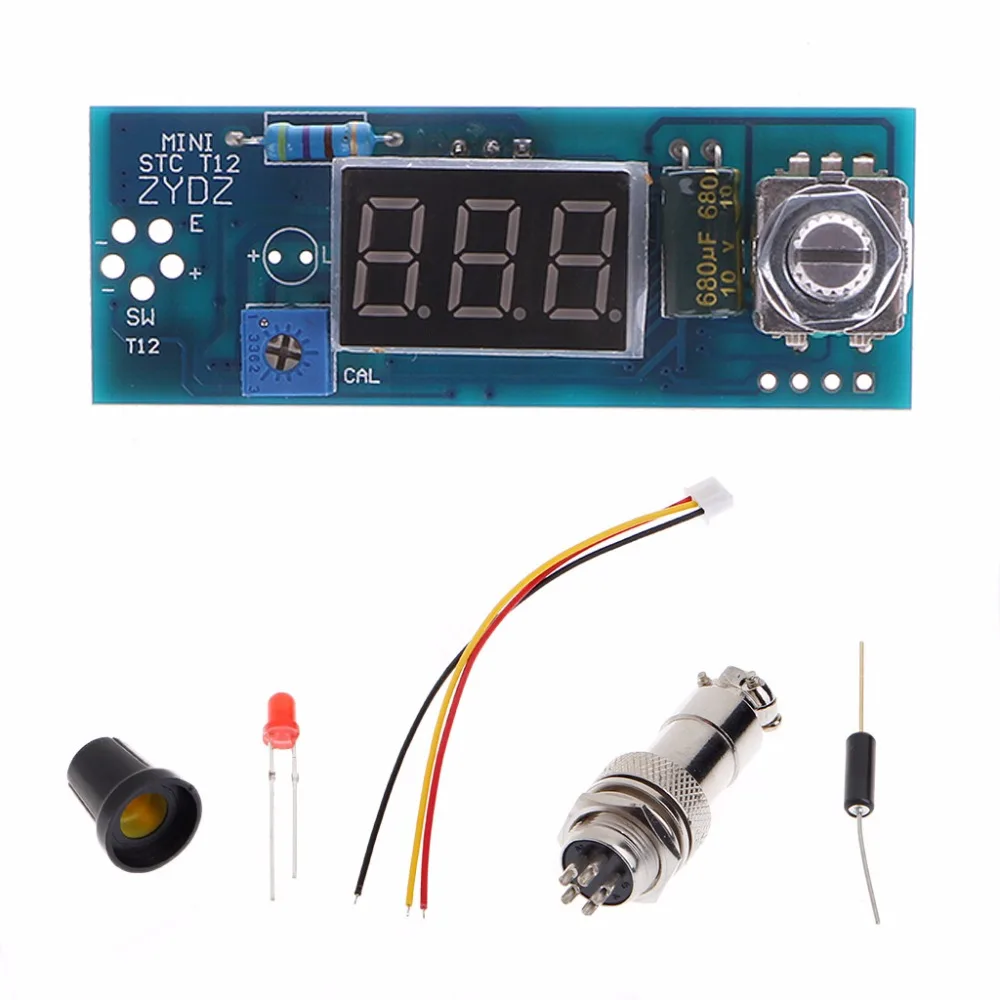

Блоки управления

Блок управления представляет собой расположенную отдельно от устройства управляющую плату с регулировочным резистором. В некоторые блоки управления также встроен понижающий трансформатор.

Самые совершенные и многофункциональные блоки управления вместе с подключенными к ним паяльниками представляют собой такой вид устройств, как паяльные станции.

Самостоятельное изготовление регуляторов мощности для паяльников

Регулятор мощности для паяльника можно не только приобрети, но и достаточно легко собрать самостоятельно. Монтируют его в разрыв сетевого кабеля устройства в корпусах от небольших старых электроприборов. Для пайки схем применяют перфорированные текстолитовые платы с медным покрытием.

Ниже приведены схемы наиболее часто собираемых терморегуляторов на основе таких радиодеталей, как переменный резистор, симистор, тиристор.

Из резистора

Самый простой терморегулятор для паяльника на основе переменного резистора собирается по приведенной ниже схеме.

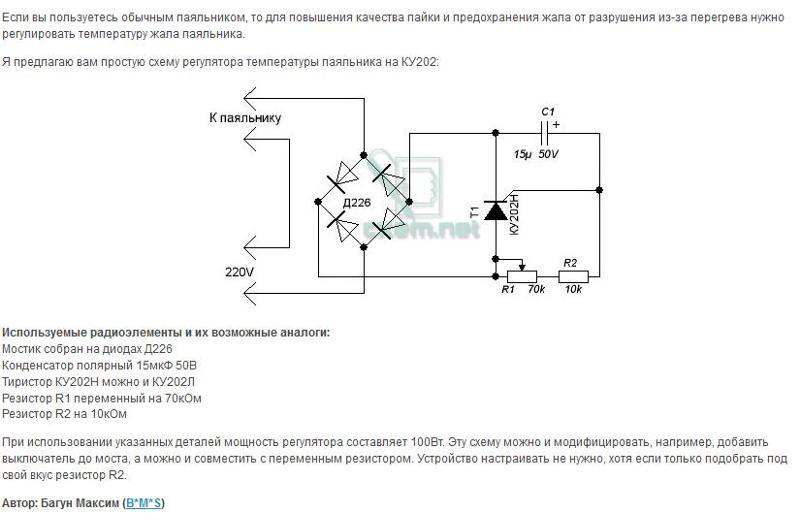

Из тиристора

Плата терморегулятора на основе тиристора имеет следующую принципиальную схему.

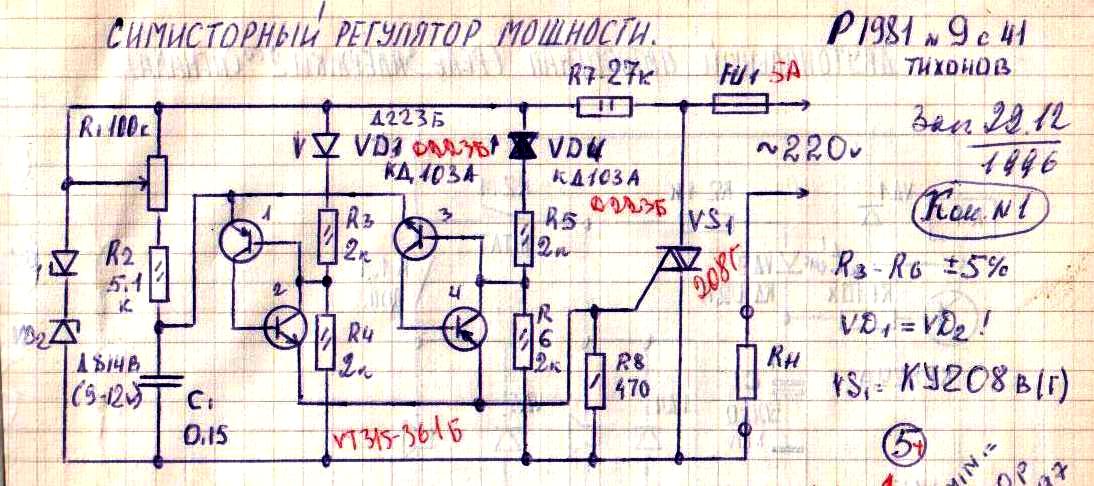

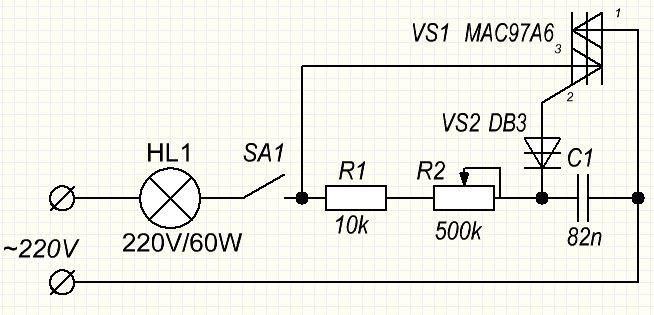

Из симистора

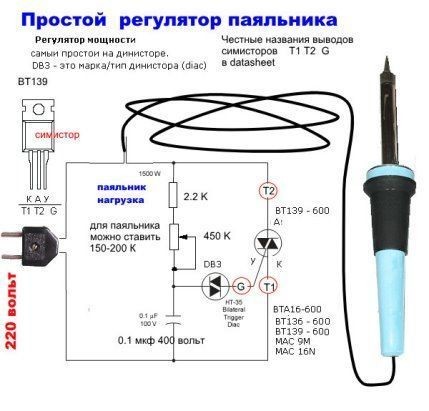

Самый простой терморегулятор на таких полупроводниковых деталях, как симисторы, можно собрать по следующей схеме.

Схемы регуляторов

Регулятор для паяльника может быть собран по двум схемам: диммерной и ступенчатой.

Диммерная

Диммерная схема включает в себя один регулятор (диммер), подключенный к разрыву сетевого кабеля устройства.

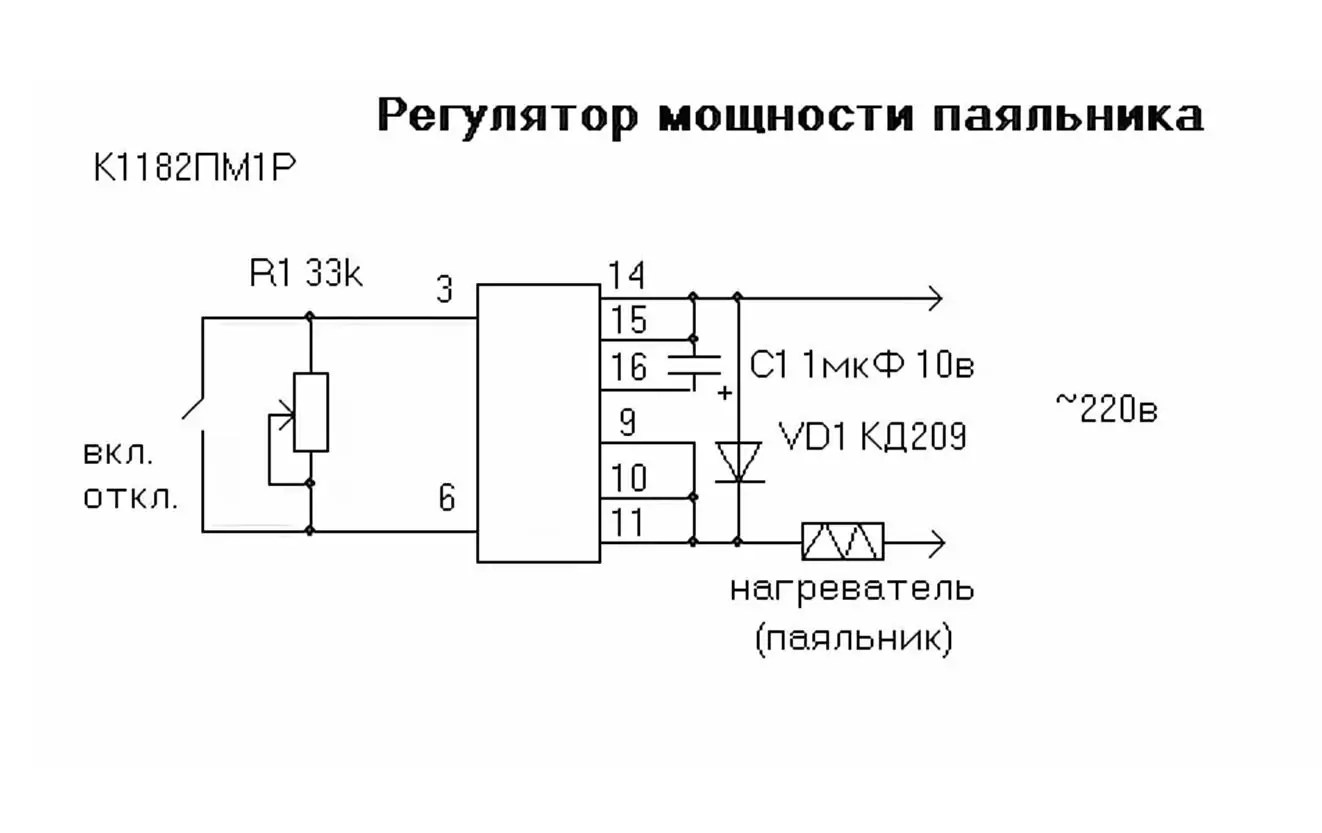

Ступенчатая

Собираемый своими руками регулятор мощности для паяльника по ступенчатой схеме подразумевает монтаж дополнительного контроллера в пластиковом корпусе.

Видео

Регулятор температуры для паяльников на 4,5-15 В, без термодатчика

Схема самодельного регулятора температуры для низковльтных паяльников на 4,5-15 В, без использования отдельного датчика температуры.

Предлагаемый стабилизатор оценивает температуру паяльника по зависящему от неё электрическому сопротивлению нагревателя. Измерение производится в моменты, когда нагреватель кратковременно отключён от источника питания и его температура наиболее близка к температуре жала паяльника.

Этот стабилизатор подходит для паяльника с номинальным напряжением питания от 4,5 до 15 В, но может быть доработан для работы с паяльником, работающим при напряжении до 35 В. Нагреватель паяльника должен быть изготовлен из материала с возможно большим положительным ТКС.

Лучший результат получается с керамическим нагревателем. Но и с нагревателем из нихрома стабилизатор тоже работает. Приступая к изготовлению стабилизатора, нужно измерить сопротивление нагревателя при холодном и разогретом до максимальной температуры паяльнике, поскольку от этих параметров зависят номиналы многих элементов устройства.

Мне однажды попался паяльник, нагреватель которого вёл себя подобно угольному микрофону, реагируя изменением сопротивления на любое нажатие. Безусловно, с таким паяльником стабилизатор работать не сможет.

Поэтому во время измерения сопротивления нагревателя в горячем состоянии нажмите на жало паяльника и слегка постучите им по какому-нибудь предмету, имитируя пайку. Никаких изменений сопротивления при этом наблюдаться не должно.

Принципиальная схема

Схема стабилизатора изображена на рис. 1. Указанные на ней номиналы элементов выбраны исходя из работы с паяльником, имеющим нихромовый нагреватель (он показан на схеме в виде резистора Rн) с холодным сопротивлением около 3 Ом и напряжением питания 7 В.

Рис. 1. Схема регулятора температуры для низковльтных паяльников на 4,5-15 В.

Таймер NE555D (DD1) включён по схеме одновибратора. Для его запуска требуется, чтобы напряжение U2 на входе S (выводе 2) таймера стало ниже, чем корректируемое резисторами R2, R3 и R5 образцовое напряжение, поступающее на вход внутреннего компаратора таймера от внутреннего делителя его напряжения питания.

Напряжение U2 образуется при протекании измерительного тока через резистор R10 и нагреватель паяльника R„. В итоге образуется подключённый к входам внутреннего компаратора микросхемы DD1 измерительный мост, схема которого показана на рис. 2.

Рис. 2. Измерительный мост.

Сопротивление нагревателя Rн на этой схеме условно показано в виде терморезистора. Сопротивление резистора R10 должно быть таким, чтобы напряжение U2 не выходило за пределы от 0,5 В до четверти напряжения питания, поэтому его номинал выбирают из условия (формула):

где Rнг и Rнх — сопротивление нагревателя соответственно в горячем и холодном состояниях; Uпит — напряжение питания. Я выбрал резистор R10 сопротивлением 24 Ом, что при напряжении питания 7 В и холодном паяльнике соответствует напряжению U2 около 0,8 В. Максимальную мощность, рассеиваемую на резисторе R10, вычисляют по формуле:

В данном случае она не превышает 1,6 Вт. Образцовое напряжение для компаратора снимают со встроенного в таймер делителя напряжения и корректируют резисторами R2, R3, R5. Оно равно (формула):

Значения сопротивления быть заданы в килоомах. В положении минимального сопротивления переменного резистора R5 напряжение Uобр должно быть равно напряжению U2 при холодном паяльнике. В положении максимального сопротивления — напряжению U2 при паяльнике, нагретом до максимальной температуры.

Если используемый омметр (мультиметр) не обеспечивает достаточной точности измерения сопротивления паяльника или просто нет желания рассчитывать сопротивления резисторов R2, R3 и R5, можно определить их экспериментально, временно включив вместо них между выводом 5 таймера и общим проводом многооборотный подстроенный резистор на 10 кОм.

Сначала при холодном паяльнике, постепенно увеличивая сопротивление подстроенного резистора, добейтесь включения нагревателя. Это будет сопротивление параллельно соединённых резисторов R2 и R3.

Продолжая увеличивать сопротивление подстроенного резистора и контролируя температуру жала паяльника, добейтесь стабилизации температуры на необходимом максимальном уровне.

Вычтя из полученного значения сопротивления ранее найденное сопротивление параллельно соединённых резисторов R2 и R3, получите необходимое максимальное сопротивление переменного резистора R5.

Безусловно, измерять сопротивление временно установленного подстроечного резистора следует только после отключения его от устройства. После старта одновибратора уровень напряжения на выходе 3 таймера становится высоким, что открывает транзисторы VT1 и VT2 и включает нагреватель паяльника.

Если номинальный ток нагревателя не превышает 1 А, можно заменить полевой p-канальный полевой транзистор VT2 биполярным структуры p-n-p, например, 2SB772 или другим с достаточными максимальным током коллектора, напряжением коллектор-эмиттер и коэффициентом передачи тока базы. Включают биполярный транзистор по схеме, показанной на рис. 3.

Рис. 3. Схема включения биполярного тарнзистора.

При большем токе этот транзистор будет сильно нагреваться и его придётся установить на теплоотвод. Полевому транзистору здесь теплоотвод не потребуется.

Сопротивление резистора R8 приведено на схеме для транзистора 2SB772 с h31э > 30. Если этот параметр значительно отличается от указанного, резисторы R4 и R8 придётся подобрать. Необходимости сильно уменьшать сопротивление резистора R4 можно избежать, подключив его левый (по схеме рис. 1) вывод непосредственно к выходу 3 таймера DD1, минуя светодиод HL1.

Катод светодиода в этом случае соединяют с общим проводом через дополнительный резистор сопротивлением около 1 кОм. При напряжении питания до 8 В желательно использовать светодиод красного цвета свечения, а при большем напряжении можно применить светодиод и другого цвета.

Цепь R1C1 — времязадающая. От номиналов её элементов зависит время, на которое включается нагреватель в каждом цикле работы стабилизатора.

Нужно учитывать, что это время зависит и от положения движка переменного резистора R5, которым изменяют пороги срабатывания таймера. В начале налаживания стабилизатора в качестве R1 впаивают резистор сопротивлением 100 кОм и проверяют работу прибора во всём заданном интервале регулировки температуры стабилизации.

После этого постепенно увеличивают сопротивление этого резистора, пока размах колебаний температуры жала не превысит один-два градуса Цельсия. После окончания цикла нагревания начинается новый цикл измерения температуры.

Транзистор VT2 закрывается, и напряжение с делителя R10R„ через интегрируюшую цепь R9C2 поступает на вывод 2 таймера DD1. Во время работы нагревателя конденсатор С2 был заряжен почти до напряжения питания, после закрывания транзистора VT2 он разряжается через резистор R9 до напряжения на выходе делителя R10Rн.

Цепь R9C2 задерживает момент запуска одновибратора (измерения температуры) на время, необходимое для завершения переходных процессов, происходящих в момент переключения. Они связаны с разрядкой конденсатора С1, выбросами напряжения на индуктивности нагревателя и соединительных проводов и другими факторами.

При любых подозрениях на неустойчивость стабилизатора нужно увеличить задержку, увеличивая ёмкость конденсатора С2 или сопротивление резистора R9.

Так как темп управления довольно низкий, эта задержка даже при максимальной температуре не оказывает заметного влияния на коэффициент заполнения импульсов, нагревающих паяльник.

Когда нагреватель остынет до температуры, установленной с помощью переменного резистора R5, его сопротивление уменьшится настолько, что напряжение на входе 2 таймера станет ниже порогового.

После этого одновибратор запустится вновь и цикл работы стабилизатора повторится. Тепловые процессы, происходящие в паяльнике, можно изучать, пользуясь упрощённой эквивалентной электрической схемой, изображённой на рис. 4.

Рис. 4. Упрощенная эквиваелнтная электрическая схема паяльника.

В ней источник тепловой энергии заменён источником тока GI1. Управляемый ключ S1 имитирует включение и выключение нагревателя. Когда он замкнут, ток источника заряжает конденсатор Сн, имитирующий теплоёмкость нагревателя, до напряжения Uн — эквивалента температуры нагревателя Тн.

Далее через тепловое сопротивление между нагревателем и жалом Rн-ж жало паяльника теплоёмкостью С, разогревается до температуры Тж (её эквивалент — напряжение Uж). Замыкание ключа S2 имитирует прикосновение жала к паяемым деталям, имеющим тепловое сопротивление относительно окружающей среды Rд-с.

Температура окружающей среды Т0 представлена потенциалом общего провода U0. Исследовать поведение электрической модели можно с помощью любой программы моделирования электрических цепей. Я использовал Multisim. Модель была дополнена рассмотренной выше схемой стабилизатора температуры.

На вход 2 таймера подавалось напряжение Uн, а выход 3 таймера был соединён с управляющим входом ключа S1. Наибольшую трудность представил правильный выбор параметров элементов эквивалентной схемы в условиях, когда реальные значения тепловых параметров паяльника неизвестны. Поэтому элементы эквивалентной схемы были подобраны опытным путём, а результаты моделирования дали лишь качественную картину происходящих процессов.

При высоком темпе управления и малой продолжительности работы нагревателя в каждом цикле стабилизируется температура самого нагревателя, поскольку он одновременно служит датчиком температуры.

Но при неизменной температуре нагревателя на тепловом сопротивлении нагреватель-жало во время пайки наблюдается значительное падение температуры, при этом температура жала уменьшается. Если увеличить длительность включённого состояния нагревателя, он успевает нагреться значительно выше температуры жала.

В паузах нагреватель за счёт сравнительно небольшой теплоёмкости быстро остывает, и его температура становится почти равной температуре жала. Именно в этот момент происходит измерение температуры нагревателя, по результатам которого определяется необходимость его повторного включения.

В итоге при пайке температура жала меньше просаживается, что частично устраняет влияние того, что фактически измеряется температура не жала, а нагревателя.

Максимальная длительность включения нагревателя ограничена теплоёмкостью паяльника, которая оказывается недостаточной для сглаживания колебаний температуры до приемлемых значений.

Детали и печатная плата

Стабилизатор собран на печатной плате из фольгированного с двух сторон стеклотекстолита, изображённой на рис. 5.

На одной стороне платы фольгу не травят. Она служит общим проводом. Вокруг отверстий под выводы деталей, не соединяемые с общим проводом, фольга удалена путём зенковки сверлом большого диаметра.

Рис. 5. Печатная плата регулятора температуры к паяльнику.

В остальные отверстия (на схеме расположения деталей они показаны залитыми) впаивают проволочные перемычки или пропаивают проходящие сквозь них выводы деталей с двух сторон. В качестве R10 можно использовать резистор МЛТ-2 или проволочный. Как самую горячую деталь, его лучше рас положить, вообще, вне платы.

Оксидные конденсаторы С1 и С4 могут быть как в корпусе В для поверхностного монтажа, так и обычными с проволочными выводами. Места для последних обозначены С1′ и С4′. Остальные конденсаторы и постоянные резисторы — типоразмера 0805 для поверхностного монтажа.

Переменный резистор R5 — ВСП4-1А 0,5 Вт. В качестве VT2 может быть применён транзистор в корпусе SOT-223, ТО-252 или ТО-263. Посадочное место на плате подойдёт для любого из них.

Крепёжные отверстия на плате не предусмотрены, её крепят в корпусе за резьбовую втулку оси переменного резистора R5. Это допустимо, поскольку плата имеет малые размеры и массу.

Она не подвергается никаким механическим нагрузкам. Максимальное напряжение питания рассмотренного стабилизатора и практически равное ему напряжение питания паяльника ограничены допустимым напряжением питания таймера NE555D, равным 15 В.

Если питать таймер от отдельного источника такого напряжения, то напряжение питания самого паяльника может быть значительно увеличено. Для этого можно подключить дополнительный интегральный стабилизатор напряжения 7812 (DA1) по схеме, показанной на рис. 6.

Рис. 6. Схема подключения дополнительного интегрального стабилизатора напряжения 7812.

Это позволит работать с паяльником на напряжение до 35 В — максимально допустимого входного напряжения стабилизатора 7812. Транзисторы VT1 и VT2 в этом случае следует выбирать с максимальным напряжением коллектор-эмиттер (сток-исток), значительно превосходящим напряжение питания паяльника.

Номиналы резисторов R7 и R8 должны быть подобраны так, чтобы при открытом транзисторе VT1 напряжение между истоком и затвором транзистора VT2 было около 10 В.

Через диод VD2 при закрытом транзисторе VT2 протекает ток резистора R10, поэтому он должен иметь запас по допустимому прямому току и не нагреваться во время работы.

Так как диод VD2 включён в измерительный мост, изменение прямого падения напряжения на нём под действием температуры может привести к изменению температуры стабилизации.

Это будет особенно заметно при нагревателе с низким ТКС. Стабилитрон VD1 защищает вход микросхемы от избыточного напряжения, когда нагреватель включён. Его напряжение стабилизации может находиться в пределах 6…9 В.

Сопротивление и мощность резистора R10 следует рассчитать по приведённым ранее формулам, подставив в них в качестве Uпит выходное напряжение стабилизатора DA1 (12 В) за вычетом падения напряжения на диоде VD2.

Для дальнейшего увеличения напряжения питания паяльника нужно позаботиться об ограничении напряжения на входе стабилизатора напряжения питания таймера и измерительного моста, использовать для управления нагревателем ключ с оптической развязкой.

А. Скирда, г. Жуковский, Московской обл. Р-12-2015.

Регулятор температуры для паяльника

При монтаже электронных устройств в производстве как правило используют маломощные низковольтные паяльники с регулятором нагрева жала. Обычные радиолюбители используют паяльники на 220 Вольт, с мощностью 25 Ватт или 40 Ватт с заточенным как нужно жалом. Заточка жала паяльника даёт возможность большим паяльником паять микросхемы и различные маленькие детали. Но здесь одна загвоздка, если уменьшить диаметр жала, это приведёт к его перегреву, потому что нагревательный элемент паяльника специально сделан для нагрева жала более крупного диаметра, а жало меньше диаметром нагревается быстрее и как правило температура жала становится выше. В результате перегреваются монтажные площадки, из — за этого отслаиваются печатные проводники, прогорают, а следовательно и повышается электропроводимость изоляции на печатной плате, также могут повредиться полупроводники.

Конечно же паяльник для радиолюбителя универсальный инструмент. Порой нужно паять разное, микросхемы, платы, и более крупные элементы, например силовые проводники в питающих элементах или электропроводке. Бывает, что необходимо облудить либо спаять экран из жести или какие либо механические детали крепления. В таком случае сточенное жало из — за причины назкой теплоёмкости быстро остывает и тогда нужно поднимать напряжение для того, чтобы нагрев его усилился.

Схема регулятора

Исходя из всего этого нужен эффективный регулятор мощности для паяльника, который будет способен не просто уменьшать напряжение паяльника, но и при необходимости увеличивать его больше номинального. Стандартный фазовый регулятор в данном случае не очень подойдёт, поскольку он не предназначен для повышения напряжения паяльника больше номинального. По этой причине используется иной вариант, с помощью которого на паяльник идёт постоянное напряжение. Как правило, после того как произойдёт выпрямление на мосте и фильтрация при достаточной ёмкости постоянное напряжение в нагрузке получается больше переменного. Регулировка проводится широтно — импульсным методом. Другими словами паяльник получает питание от импульсов и от их широты зависит фактическая мощность, которая идёт на паяльник. Таким образом вы можете настраивать нагрев своего паяльника в довольно широких пределах, от эквивалентной подачи в паяльник напряжения примерно 300 Вольт до совсем малого уровня (десятки Вольт). Пределы регулировки, если нужно, вы можете легко уменьшить.

Напряжение сети идёт на выпрямительный мост на диодах VD1 — VD4. В конденсаторе С1 будет постоянное напряжение примерно 300 Вольт, этим напряжением будет питаться ваш паяльник. На пути между общим минусом и паяльником включен высоковольтный и мощный ключ на транзисторе полевого типа VT1. На затвор транзистора идут импульсы с мультивибратора на микросхеме D1. В среднем частота импульсов, которые генерирует этот мультивибратор примерно 30 кГц. Скважность импульсов в больших пределах настраивается с помощью переменного резистора R2. В случае если вам надо уменьшить диапазон регулировки, то нужно будет соответственно, последовательно VD6 либо VD7 подключить постоянный резистор, он ограничивает диапазон настройки.

Микросхему К561ЛА7

можете поменять на любой КМОП микросхемой типа К561, К176 либо на импортную, которая содержит не меньше четырёх инверторов (К561ЛЕ5, К176ЛЕ5, К561ЛН2, CD4001, CD4011 и т.п.).

Транзистор КП707В2

можете поменять на IRF840

либо BUZ90

На мощность нагрузки до 200 Вольт теплоотвод для транзистора не нужен.

Стабилитрон Д814Д

можете поменять на любой другой на напряжение 12 — 13 Вольт, большей либо аналогичной мощности.

Диоды 1N4148

можете поменять на КД522 или КД521.

Электролитические конденсаторы зарубежные аналоги К50 — 35. Конденсаторы обязательно должны быть на рабочее напряжение не меньше требуемого по схеме. Налаживать не нужно.

регулятор температуры паяльника, регулятор мощности паяльника

Для ремонта или изготовления современных радио устройств необходима паяльная станция, но она достаточно дорога. Более дешевый вариант использовать регулятор температуры паяльника.

Для чего нужна регулировка температуры паяльника
  • При пайке SMD компонентов следует соблюдать температурный режим, для того чтобы не испортить радиодеталь и дорожки на печатной плате.
  • Если температура жала паяльника гораздо вышей, температуры плавления припоя, то олово будет быстро испарятся и оставлять на жале паяльника налет, что ухудшает качество пайки.
  • Также при повышенной температуре жала паяльника оно быстрее выгорает и его приходится чаще править.

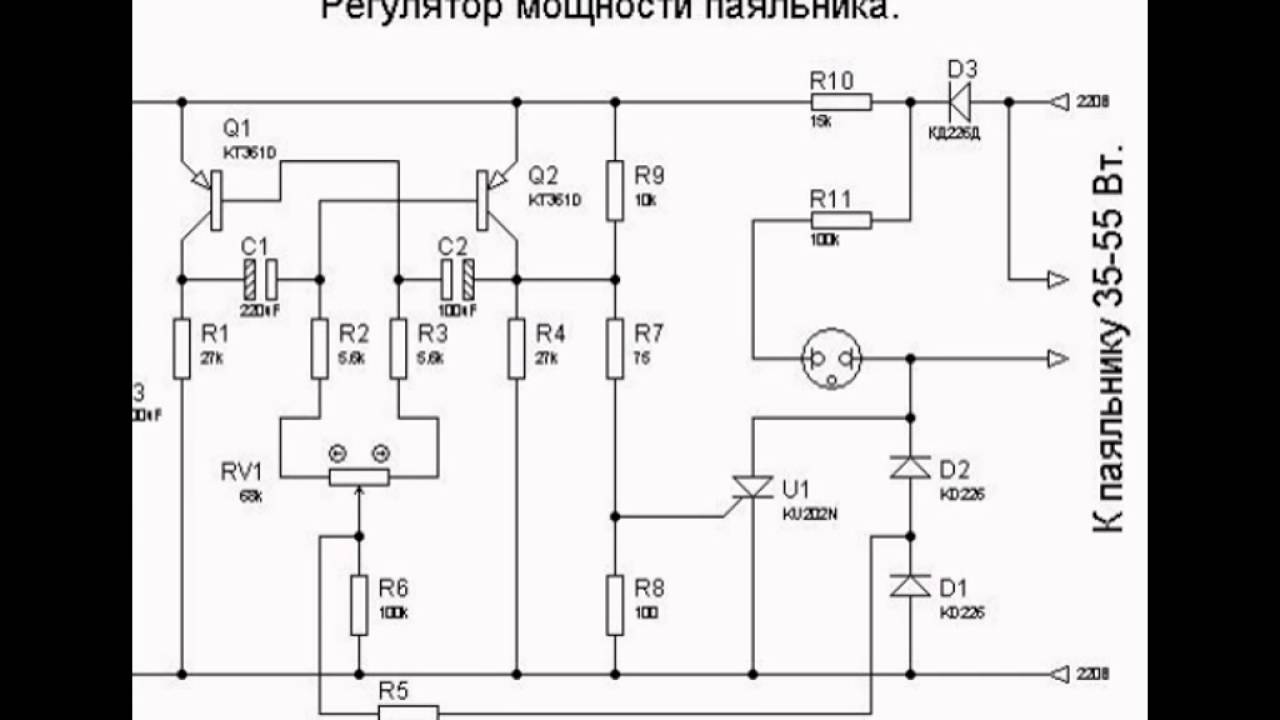

Схема регулятора МОЩНОСТИ паяльника

Внимание схема работает от 220В, будьте внимательны, соблюдайте технику безопасности!

Данная схема рассчитана на работу с паяльником мощностью 40 Вт. Для ее использования с более мощными паяльниками необходимо заменить тиристор VD1 и диод VD2 на более мощные. Принцип работы данного устройства очень прост. Резистор R1 нужен для понижения напряжения идущего на транзисторы VT1 и VT2, они представляют собой управляющий элемент, который управляет силовой частью, то есть тиристором VD2.   Если устройство собрано верно, оно сразу начинает работать, в наладке не нуждается. Путем подстройки резистора R4 изменяется мощность паяльника. Для удобства в использовании рекомендую устройство собрать в самой подставке для паяльника.

Подготовка медного жала паяльника

Из ходя из практики я рекомендую жало отковать под нужный нам размер и форму. Откованное жало гораздо дольше выгорает. После этого следует залудить его рабочую часть. Если вариант с отковкой жала не подходит, его можно обработать напильником до нужной нам формы.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

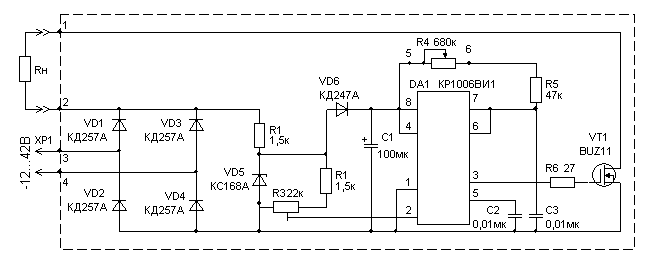

Регулятор температуры для низковольтного паяльника

Для монтажа КМОП микросхем приходится пользоваться низковольтным паяльником, имеющим заземление. При этом для получения нужной температуры будет гораздо удобнее его питать через регулятор мощности. Схема регулятора приведена на рисунке 1.


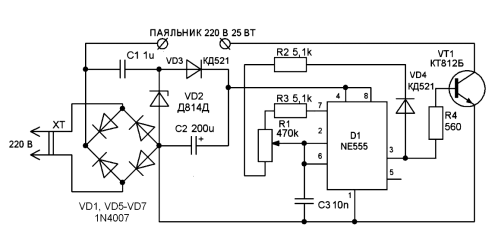

Рисунок 1 — Схема регулятора температуры

Электрическая схема позволяет регулировать температуру жала паяльника в широких пределах. При этом, в отличие от других регуляторов аналогичного назначения, в данной схеме в качестве коммутатора тока, поступающего в нагреватель, используется мощный полевой N-канальный транзистор. Он в открытом состоянии имеет меньшее внутреннее сопротивление исток-сток по сравнению с обычными биполярными транзисторами или тиристорами. Это снижает потери, идущие на нагрев электронного ключа, и позволяет его использовать в данном устройстве без теплоотвода. Работает схема следующим образом. На интегральном таймере DA1 собран ждущий мультивибратор, у которого ширина выходных импульсов определяется номиналами элементов R4-R5-C3. Транзистор VT1 открывается, когда у него на затворе действует положительное напряжение.

Чтобы схема не создавала сильных помех, работа одновибратора синхронизирована с частотой сети. Для этого на вход DA1/2 подается через делитель R2-R3 пульсирующее напряжение. Порог срабатывания микросхемы устанавливается подстройкой R3. На выходе DA1/3 при этом появятся импульсы с периодом 10 мс и длительностью (1и), зависящей от положения регулятора R4.

Схема не критична к типам используемых деталей, а номиналы резисторов и конденсаторов могут иметь ближайшие значения из ряда Е24. Микросхема КР1006ВИ1 заменяется полным импортным аналогом NE555 или LM555. Диоды VD1 …VD4 должны быть рассчитаны на ток не менее 3 А. Транзистор BUZ11 можно заменить более дешевыми IRF540 или КП540.

По материалом книги «Полезные схемы» И.П. Шелестов

Какова правильная температура паяльника для стандартного припоя 0,031 дюйма 60/40?

Какова правильная температура паяльника для стандартного припоя 0,031 дюйма 60/40?

Не существует правильной температуры паяльника только для данного типа припоя — температура паяльника должна быть установлена ​​как для компонента, так и для припоя.

При пайке компонентов для поверхностного монтажа достаточно небольшого наконечника и 600F (315C), чтобы быстро припаять соединение без перегрева компонента.

При пайке компонентов со сквозными отверстиями, температура 700F (370C) полезна для нагнетания большего количества тепла в провод и металлическое отверстие для быстрой пайки.

Для вывода отрицательного конденсатора на сплошную пластину заземления радиатора потребуется большой толстый наконечник при гораздо более высокой температуре.

Однако я не контролирую свою температуру пайки, а просто поддерживаю ее на уровне 700F (370C). Я меняю наконечники в соответствии с тем, что я паяю, и размер наконечника действительно определяет, сколько тепла попадает в соединение за определенный период контакта.

Я думаю, вы обнаружите, что очень немногие паяльные работы действительно требуют от вас изменения температуры жала.

Имейте в виду, что в идеале паяльник нагревает стык настолько, что стык расплавляет припой, а не утюг. Таким образом, ожидается, что железо будет горячее, чем точка плавления припоя, так что все соединение быстро достигнет точки плавления припоя.

Чем быстрее вы нагреете соединение и припаяете его, тем меньше времени паяльник находится на стыке и, следовательно, меньше тепла передается компоненту.Это не имеет большого значения для многих пассивных или небольших компонентов, но оказывается, что в целом более высокая температура наконечника приводит к более быстрой пайке и меньшей вероятности повреждения паяемого компонента.

Поэтому, если вы используете более высокие температуры наконечников, не оставляйте их на компонентах дольше, чем необходимо. Нанесите утюг, нанесите припой и удалите и то, и другое — это займет всего секунду или, может быть, две для поверхностного монтажа и 1-3 секунды для детали со сквозным отверстием.

Обратите внимание, что я говорю о прототипах, любительских и разовых проектах.Если вы планируете окончательную сборку утюга, ремонт критических проектов и т. Д., То вам нужно подумать о том, что вы делаете, более внимательно, чем это общее практическое правило.

Температура

— переменная мощность против контроля температуры в паяльнике?

Если вы попробуете подходящую паяльную аппаратуру с регулируемой температурой, вы никогда не вернетесь назад.

Тупой электроинструмент с постоянным током:

  • Нагрев требует времени
  • Температура неизвестна
  • Либо слишком горячий (сжигает вашу печатную плату), либо недостаточно мощный (пайка занимает много времени, и вы также в конечном итоге сжигаете свою печатную плату)
  • Вам понадобится 20 Вт для SMD, 30 Вт для сквозного отверстия, 50 Вт для разъемов, 100 Вт для больших проводов. ..

Тупой регулируемый электроинструмент:

  • Те же недостатки, что и выше, за исключением того, что вам нужен только один.
  • Все делает … но делает неправильно.

Регулируемый инструмент большой мощности:

Получите более 80 Вт. Большая мощность означает лучшее время реакции, более быструю и точную пайку и, что противоречит интуиции, меньше шансов сжечь печатную плату, потому что работа выполняется быстро. Мина нагревается за 20 секунд. Нет необходимости менять настройки, будь то конденсатор 0603 или большая банановая вилка.Это просто работает.

Теперь паяльник или паяльная станция?

Автономный утюг:

  • Дешевле
  • Легко транспортировать
  • Провод, рассчитанный на сетевое напряжение, поэтому толстый и негибкий
  • На паяльнике нет места для индикации температуры и регуляторов

Достоинства станции:

  • Меньше, шустрее, легче утюг
  • Более тонкая и гибкая проволока
  • Хороший дисплей температуры и элементы управления

У меня есть станция XYTRONIC 90W, которая стоит 90 €. Очень дешево!

Также посмотрите на цену и наличие подсказок ! Чаевые могут составлять от 3 до 20 евро в зависимости от бренда, это важно как в долгосрочной перспективе, так и когда вам нужны специальные чаевые для выполнения работы. Хотя стандартный плоский наконечник подходит для большинства работ.

Если вы получите станцию ​​неизвестного бренда, в которой используются специальные подсказки, которые невозможно найти … или вы не можете найти запасные утюги или нагревательные элементы … вы пожалеете об этом позже, когда вам придется выбросить ее, потому что вы не могу найти запчасти.

Я считаю, что насадки для меня идентичны насадкам Weller WES51, поэтому даже если производитель обанкротится, у меня не будет проблем с их поиском.

У меня также есть немой паяльник мощностью 30 Вт за 9 евро, в котором используются жала Weller. С одним паяльником в каждой руке распайка SMD резисторов и конденсаторов занимает всего секунду. По этой причине стоит иметь дешевый второй утюг.

Контроллер температуры паяльника

— Instructables

Я люблю это слово, не очень хорошо его произносил.Что вам следует знать перед тем, как взять этот, так это то, что вы раньше работали с AC. Признаком того, что вы не готовы, является то, что вы не знаете, что такое AC. Вольтметр полезен, но не абсолютно необходим, если вы знаете, как подключить розетку. Если вы не делали этого раньше, найдите кого-нибудь, кто поможет вам в этом. Хотя для этого конкретного проекта не обязательно соблюдать полярность проводов, потому что паяльник просто нагревается. Вы должны правильно подключить его в соответствии со стандартами проводки.

Детали: Диммер, двойная розетка, корпус.Если у вас еще нет трехконтактной вилки, которую вы отрезали от удлинителя, вам придется его купить. 3 провода минимум 16га. 14га лучше. 12ga превышает потребность в цепи 15 А.

Как я уже сказал, если все это не имеет смысла, работайте с кем-нибудь более знакомым.

Практика электробезопасности (не работаю с уже подключенным к розетке)

1. Сломайте язычок, соединяющий две розетки на горячей стороне, меньшем слоте. (вы уже должны знать, с какой стороны)

2.Подключите розетку, расположенную дальше всего от диммера, как обычно. Это сделано потому, что диммер не будет управлять обеими розетками. Мне нравится вставлять термоусадочную трубку в верхний выпускной патрубок.

3. Подключите провод от диммера к источнику питания, который вы подключили к первой розетке. Присоедините провод, который остался от диммера, к горячей стороне оставшейся розетки, чтобы контролировать регулировку паяльника.

Если у вас есть один из тех диммеров, у которого есть включение / выключение, если вы его нажмете, вы можете обмануть вас, думая, что он не работает.Если вы не получаете напряжение в регулируемой розетке, снова нажмите диммер, все должно быть настроено.

Я нашел самую низкую и самую высокую настройку диммера, затем нарисовал линию на ручке диммера, которая дала мне ссылку, чтобы увидеть, насколько сильно нагревается. Обычно для пайки проводов меньшего размера от 18 до 22ga достаточно половины пути.

Счастливая пайка с контролируемой температурой, которую вы сами подключили примерно за 6 долларов.

$ 10ish DIY Контроллер паяльника с регулируемой температурой: 3 шага (с изображениями)

1.Снимите стопорную гайку с разъема Romex и наденьте ее на провод так, чтобы сторона зажима была навинчена вниз, к вилке.
2. Выдвиньте одно из отверстий в удобной коробке. Я выбрал верхний центральный, потому что мне показалось, что он даст мне больше всего места для размещения остальных компонентов.
3. Проденьте соединитель Romex в проделанное отверстие и навинтите стопорную гайку. Сожмите его пальцами как можно сильнее. НЕ ЗАТЯГИВАЙТЕ ЗАЖИМ ПРОВОДА!
4. Отделите и снимите провода.В зависимости от вашего шнура здесь может быть полезен нож.
5. Используйте инструмент для зачистки проводов, чтобы снять примерно полдюйма изоляции с каждого провода.
6. Отломать «уши» от розетки. Это то, что торчит за выпускные винты.
7. Используйте ножницы для олова (какие я использовал) или дремель, чтобы отрезать излишки алюминия с регулятора освещенности лампы. Поскольку на удобной крышке коробки есть выемки там, где находятся винты, нам нужно немного изменить диммер. Я вырезал прямо над пластиковыми отверстиями для винтов сверху и снизу диммера, и он идеально подошел.
8. Подключите компоненты. Изолируйте черный (горячий) провод вашего пигтейла (мой был удобно отмечен черной изоляцией под белым) и прикрепите его к одному из черных проводов на диммере с помощью прилагаемой гайки. Затем возьмите другой черный провод и прикрепите его к латунной винтовой стороне розетки (если вы посмотрите очень внимательно на заднюю часть розетки, вы увидите, что на латунной стороне написано «горячо»). Теперь изолируйте провод. белый (нейтральный) провод вашей косички и прикрепите его к серебряному винту со стороны розетки.Наконец, скрутите вместе заземляющий провод от гибкого кабеля и заземляющий провод от диммера и прикрепите их к клемме заземления на розетке. Вот и все! Если вы запутались, к вашему диммеру прилагается электрическая схема. Просто замените розетку лампочкой, и все готово.
9. Прикрутите диммер и розетку к крышке удобной коробки с помощью крепежа, прилагаемого к крышке.
10. Убедитесь, что все провода и компоненты легко помещаются в удобную коробку, и прикрутите крышку удобной коробки к коробке.
11. Убедитесь, что косичка внутри коробки немного провисает, затем плотно затяните винты. Не настолько плотно, чтобы можно было закоротить провода, просто достаточно плотно, чтобы надежно удерживать косичку.
12. Итак, вы готовы к тестированию! Найдите лампу с лампой накаливания (она у вас еще есть, верно?) И убедитесь, что лампа гаснет, когда вы поворачиваете ручку, и загорается и гаснет, когда вы нажимаете. Я рекомендую получить маркер, чтобы поставить + и — в соответствующие места на диммере, чтобы вам не приходилось гадать, когда вы подключаете к нему паяльник.
13. Выпейте пива, готово! (если это не сработало, и в этом случае вам следует вернуться и выяснить, что произошло. )

Наверное, самый простой паяльник с электронным контролем температуры

Мы все привыкли к паяльникам с регулируемой температурой, и большинство из нас будет использовать их в той или иной форме в качестве паяльного инструмента. Во многих случаях наши утюги будут управляться микропроцессором, с термопарами, ЖК-дисплеями и другими технологиями, чтобы сделать идеальный инструмент для пайки.

Вся эта технология впечатляет, но как просто сделать утюг с регулируемой температурой? Если вы принадлежите к старшему поколению, вы, конечно, можете указать на утюги с биметаллическим или магнитным регулированием температуры, так что давайте перефразируем вопрос. Как просто сделать паяльник с регулируемой температурой electronic ? [Bestonic lab], возможно, просто знает ответ, потому что он разместил на YouTube видео, демонстрирующее чрезвычайно простой утюг с регулируемой температурой. Это не самое элегантное решение, но оно выполняет свою работу, и все это при очень небольшом количестве деталей.

Он взял керамический корпус от резервного держателя предохранителя и установил его на металлической раме, чтобы сделать основной держатель паяльника, в который поместится наконечник его нерегулируемого паяльника. К керамике он прикрепил термистор, который находится в цепи смещения затвора полевого МОП-транзистора. MOSFET, в свою очередь, управляет реле, которое подает питание на утюг.

Регулирование температуры происходит, когда железо нагревает керамику до точки, в которой термистор изменяет состояние полевого МОП-транзистора и реле, и в этот момент (при отключении питания железа) он охлаждается, пока полевой МОП-транзистор снова не перевернется и не перезапустит процесс.Возможно, вы заметили недостаток в том, что для работы требуется, чтобы утюг находился в держателе, хотя мы подозреваем, что на практике тепловой инерции керамики будет достаточно для разумного поддержания регулирования, пока утюг возвращается в держатель. между суставами. Никто не утверждает, что этот утюг с регулируемой температурой находится на одном уровне со своими дорогими коммерческими собратьями, вместо этого он представляет собой очень изящный способ создать полезный инструмент из очень небольшого количества компонентов. И нам это нравится. Посмотрите полное видео под перерывом.

Мы уже имели дело со многими проектами паяльников с регулируемой температурой и раньше здесь, в Hackaday, включая этот недорогой способ использовать жала Weller RT без оплаты всей паяльной станции, утюг, управляемый промышленным ПИД-контроллером, и этот утюг с питанием от PIC . Однако этот утюг выводит на новый уровень простоту регулирования температуры.

Контроллер температуры паяльника

| Доступен полный проект

При пайке иногда возникает необходимость контролировать температуру паяльника.Менять паяльник каждый раз не получится. Если вы просто припаиваете небольшие резисторы и микросхемы, 15 Вт, вероятно, будет достаточно, но вам, возможно, придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или делаете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт.

Для пайки более крупных предметов, таких как медный провод 10 калибра, кожух двигателя или большие радиаторы, вам может потребоваться утюг мощностью не менее 50 Вт.Паяльники бывают разной мощности и обычно работают от сети переменного тока 230 В. Однако у них нет контроля температуры. Низковольтные паяльники (например, 12 В) обычно являются частью паяльной станции и предназначены для использования с регулятором температуры. Правильный паяльник или станция с регулируемой температурой стоит дорого. Вот простая схема, обеспечивающая ручное управление температурой обычного паяльника на 12 В переменного тока.

Схема регулятора температуры паяльника

Вот простая схема регулятора температуры паяльника для управления температурой паяльника.Это особенно полезно, если паяльник будет оставаться включенным в течение длительного времени, так как вы можете контролировать отвод тепла от паяльника. Когда паяльник включен, ему требуется время, чтобы достичь точки плавления припоя. Просто подключите эту схему к паяльнику, как показано на рисунке, и паяльник быстро достигнет точки плавления припоя.

Схема состоит из TRIAC1, DIAC1, потенциометра VR1, резистора и конденсатора. Симисторы широко используются в системах управления питанием переменного тока.Они способны переключать высокие напряжения и высокие уровни тока и по обеим частям сигнала переменного тока. Это делает схемы симистора идеальными для использования в различных приложениях, где требуется переключение мощности. Одно из конкретных применений симисторных цепей — в диммерах для домашнего освещения, а также они используются во многих других ситуациях управления мощностью, включая управление двигателем.

Диак — это двухполупериодный или двунаправленный полупроводниковый переключатель, который можно включать как в прямой, так и в обратной полярности.Название diac происходит от слов Diode AC switch. Диак — это электронный компонент, который широко используется для помощи даже в срабатывании симистора при использовании в переключателях переменного тока, и в результате они часто встречаются в диммерах, таких как те, которые используются в домашнем освещении. Типичная диак-симисторная схема используется для плавного управления мощностью переменного тока, подаваемой на нагреватель.

Схема регулятора температуры паяльника

Triac BT136 срабатывает под разными фазовыми углами, чтобы получить температуру, изменяющуюся от нуля до максимума.Диак используется для управления срабатыванием симистора в обоих направлениях. Потенциометр VR1 предназначен для установки температуры паяльника.

Схема может быть размещена в коробке с потенциометром, закрепленным сбоку, так что его ручку можно использовать извне коробки для регулировки температуры паяльника.


Статья была впервые опубликована в ноябре 2004 г. и недавно была обновлена.

Бессенсорный регулятор температуры паяльника

— Share Project

Бессенсорный регулятор температуры паяльника

Недорогие регуляторы температуры для паяльников, представленные на рынке, фактически не контролируют температуру.Большинство из них — это просто текущий контроль с помощью THYRISTOR и TRIAC. Затем я подумал о создании контроллера температуры паяльника без датчика, который использует характеристики термостойкости керамического нагревателя.

ВНИМАНИЕ: Этот продукт поддерживает паяльник напряжением до 110 В!

Значение резистора RV, генерирующего напряжение, выбрано от 1/40 до 1/50 от значения сопротивления керамического нагревателя при комнатной температуре из-за характеристик используемой схемы преобразования значения сопротивления в напряжение и сравнения.

Я обычно использую паяльник «goot CXR-41», а керамический нагреватель, используемый для этого, имеет значение сопротивления примерно 175 Ом при комнатной температуре.

Следовательно,

1/40, 175 ÷ 40 = 4,375

1/50, 175 ÷ 50 = 3,5

Итак, я выбрал 3,9 Ом. К этому резистору подходит цементный резистор мощностью около 5Вт.

Для регулировки сначала снимите VR2 с разъема, а затем с помощью TP1 и TP2 отрегулируйте сопротивление VR1 примерно до 600 Ом. (В моем случае скорректированное сопротивление было 606.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
