Ремонт шлейфа дисплея телефона: Как починить шлейф дисплея на телефоне

- от alexxlab - Комментировать

Содержание

Ремонт или замена шлейфа матрицы телефонов Самсунг



Ремонт (замена) шлейфа матрицы смартфона

Шлейф матрицы обеспечивает подачу сигнала на экран смартфона, в результате на дисплее отображается качественная картинка без каких-либо искажений и дефектов. В ходе эксплуатации фаблет подвергается различным повреждениям, к числу распространенных неисправностей относится поломка рассматриваемой комплектующей. Кроме того, идентичная проблема возникает вследствие естественного износа детали.

Основным преимуществом телефонов Самсунг считается высокое качество сборки. Даже бюджетные модели, которые изготовляются из недорогих комплектующих характеризуются прочностью и надежностью. Но все-таки остаются группы модулей с повышенным риском повреждения, это обуславливается чрезмерной хрупкостью запчастей данного типа. К числу этих деталей относятся компоненты экранного блока, в частности и шлейф. Специалисты отмечают, что элемент аппаратной составляющей выходит из строя в силу следующих причин:

  • нарушение целостности контактов и шлейфов, вызванное механическим повреждением: удар или падение гаджета;
  • залитие жидкостью девайса вследствие которого происходит окисление комплектующей;
  • заводской брак.

Чтобы устранить эту поломку мастера заменяют деталь или же паяют контакты. Окончательное решение проблемы устанавливается исключительно после проведения диагностики.

Диагностика смартфона и процесс работы

Анализ неисправности позволит техникам определить, почему не работает шлейф. На основе этой информации принимается план устранения неполадки. Чтобы поменять или отремонтировать комплектующую следует разобрать смартфон Samsung. Изначально извлекается батарея, и демонтируются корпусные элементы. Доступ к шлейфу будет открыт исключительно после того, как инженер отключит матрицу экрана.

Сотрудники сервисного центра принимают заказы на ремонт фаблетов Самсунг в Москве, Екатеринбурге и Санкт-Петербурге. Пользователи, оформившие заявку на выполнение услуги через веб-сайт компании, получают скидку. Чтобы уточнить, сколько стоит ремонт смартфона, заказывайте обратный звонок или смотрите цену в прайсе.

Гарантия на ремонт или замену шлейфа матрицы телефона

Сервис-центр создает максимально комфортные условия сотрудничества. Стоимость работы обсуждается индивидуально. После того, как нюансы улажены, заключается договор. Доставка и диагностика выполняются бесплатно. СЦ предоставляет гарантию до 3 лет на проведение ремонтных работы и установленные комплектующие. После проведения диагностики мастера срочно отыщут оптимальное решение, возникшей проблемы, после чего устранят дефект. Отдел контроля над качеством повторно тестирует работу, выполненную инженерами, чтобы исключить вероятность ошибки.

Руководство по ремонту гибких шлейфов (ноутбука, телефона, матрицы и др)

Пошаговое руководство по самостоятельному ремонту гибких шлейфов электронной аппаратуры. Перечислены необходимые инструменты и материалы, также дано описание всех этапов работ.

Многожильные гибкие шлейфы нашли широкое применение и используются в высокотехнологичных устройствах и электронных бытовых приборах. Эти шлейфы соединяют неподвижные и подвижные  части устройств, и довольно часто ломаются в местах сгиба. ВЫ можете произвести восстановление подобных шлейфов самостоятельно.

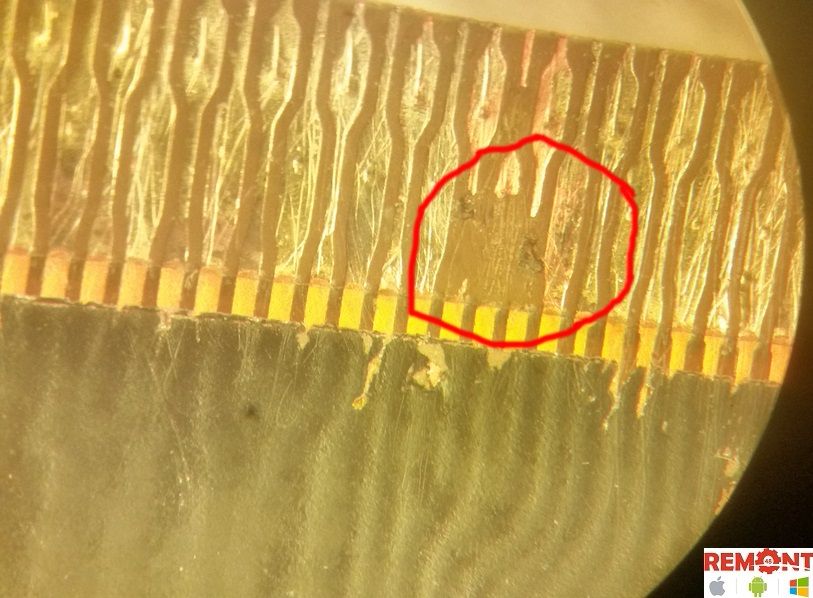

  1. Перед началом работ по восстановлению шлейфа необходимо измельчить немного канифоли в порошок и затем растворить ее в спирте, воспользовавшись соотношением один к шести или одну часть канифоли смешать с шестью частями спирта. Далее нужно приклеить клеем “Момент” поврежденный участок к изолированной пластине, затем положить полученное соединение под обычный  микроскоп который используется в школе.
  2. Далее вы должны аккуратно снять, при помощи скальпеля, верхнюю изоляцию с токопроводящих дорожек возле участка шлейфа который был поврежден в 1,5 мм возле места где образовался обрыв. Затем нанести, воспользовавшись мягкой кисточкой, небольшое количество раствора спирта с канифолью на участки с дорожками зачищенными изоляцией. Нужно прикоснуться к этому участку шлейфа прогретым и залуженным маленьким количеством припоя паяльником имеющего небольшое жало.
  3. Осторожно произвести очистку лака скальпелем на проводе имеющим диаметр 0,15 мм и нанести при помощи кисточки спиртовой раствор с канифолью. Далее необходимо залудить провод от кромки на расстоянии до 25 мм и аккуратно припаять его к первой по отношению к краю шлейфа дорожке. Вы должны приподнять середину провода где-то на 1,5 мм над частями поврежденного участка, которые вы соединяете.
  4. Далее необходимо изогнуть участок провода соединяемый с двумя сторонами неисправной дорожки и откусить с помощью бокорезов лишние части образовавшиеся при пайке второй точки. Затем начать пайку к шлейфу начав с дальнего поврежденного участка.
  5. Вам нужно нарастить шлейф, в том случае, если разрыв расположен на месте сгиба в местах с подвижными участками. Для вставки необходимо использовать отрезок шлейфа имеющий подходящую длину и ширину, а также требуемое количество и ширину дорожек. Вам нужно осторожно разрезать шлейф поперек поврежденного участка.
  6. Затем следует зачистить, соединить и аккуратно спаять обе половины шлейфа с приготовленной вставкой. Следите за тем чтобы первые дорожки шлейфа обоих половин полностью совпадали. Далее необходимо заизолировать оголенные участки провода в местах пайки при помощи клея “Момент”.
