Делаем пусковое устройство для автомобиля своими руками

С наступлением холодной поры года наступает проблема затрудненного пуска холодного двигателя. Основную нагрузку при пуске берут на себя стартер и аккумулятор. Для облегчения жизни аккумулятора и облегчения запуска двигателя применяются пусковые устройства.

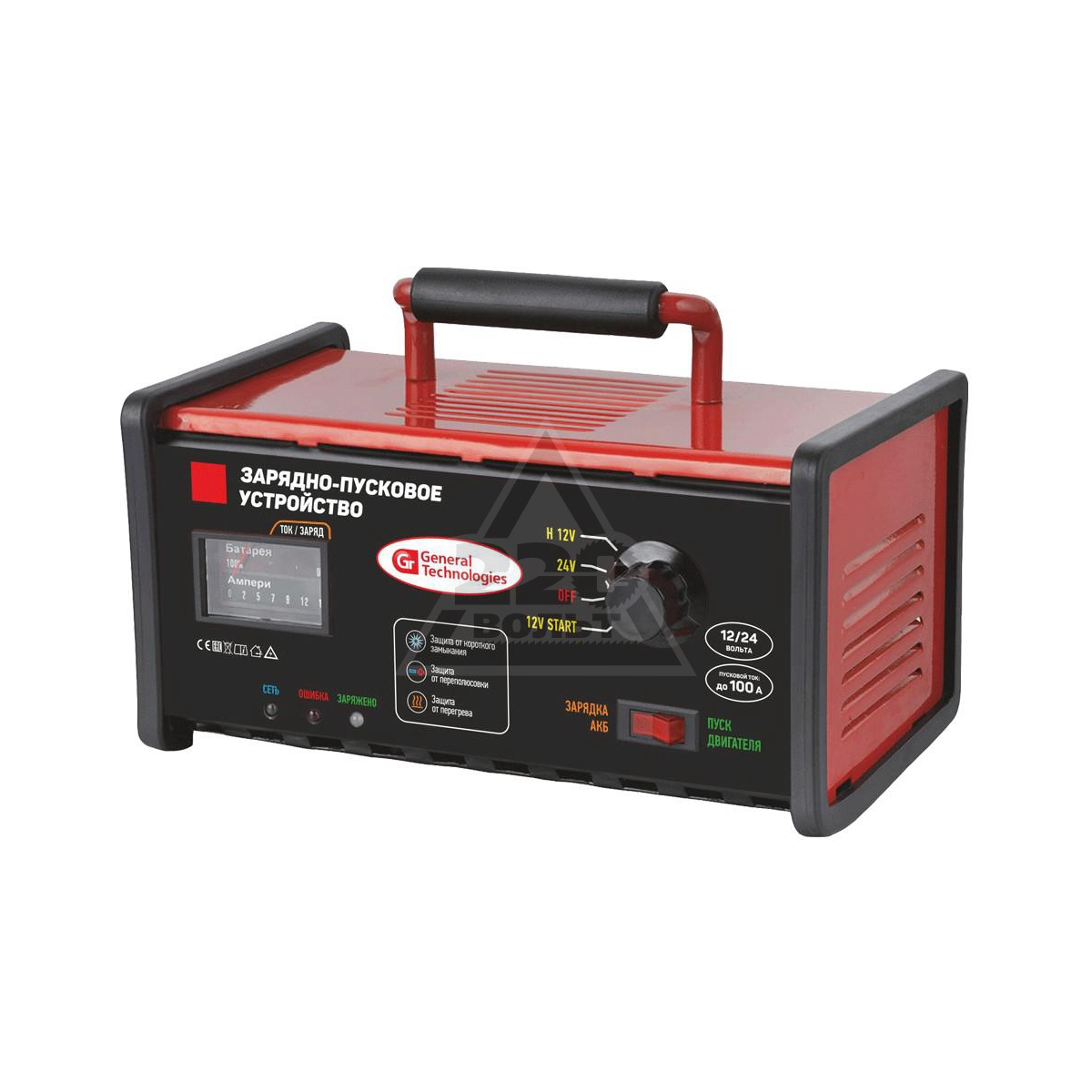

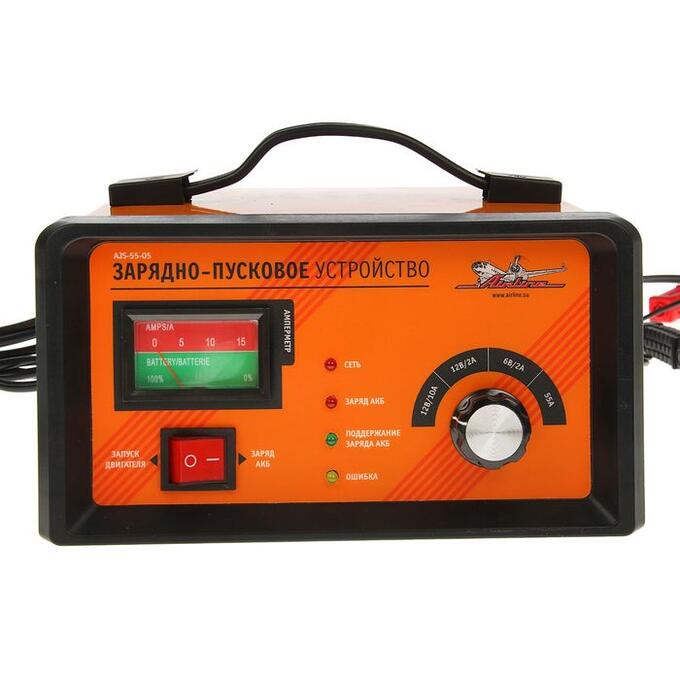

Пусковое устройство можно приобрести в магазине автозапчастей. Такие пусковые устройства, как правило совмещены с зарядным устройством и называются они пуско-зарядными — это плюс. Минус этих устройств то, что выходные параметры в пусковом режиме сильно ограниченные и в конечном итоге помощь аккумулятор получает незначительную, основную нагрузку принимает все равно аккумулятор.

Пусковое устройство для легкового автомобиля можно сделать своими руками. Для этого понадобится трансформатор или сердечник от трансформатора и два диода. Рассчитывать пусковое устройство следует на мощность не менее 1,4 кВт, этой мощности будет достаточно для запуска двигателя даже со слабым аккумулятором.

Для начала рассмотрим схему самого простого пускового устройства, причем данное устройство очень эффективно себя проявило в жизни автолюбителей.

Начнем со стороны сети, питающего кабеля. Потребляемый ток пускового устройства может быть до 7,5 А. Для этого тока провода ПВС 2х1,5 вполне достаточно, для обеспечения меньшего падения напряжения в нем желательно применить ПВС 2х2,5. Переключатель S1 можно не устанавливать, если он устанавливается, то должен быть рассчитанный на ток не менее 10 А.

Расчет выходных параметров пускового устройства

Для пуска двигателя пусковое устройство должно давать не менее 100 А при напряжении 10…14 В. Отсюда можно вывести мощность трансформатора: 14х100=1400 Вт. Пусковое данной мощности способно завести двигатель практически без аккумулятора, но без него все равно нельзя. В начальный момент запуска стартер потребляет около 200 А, часть этого тока и будет отдавать аккумулятор. После раскрутки коленчатого вала стартер потребляет 80…100 А, а этот ток уже сможет выработать наше пусковое устройство собранное своими руками. Для сравнения, пусковые устройства заводского исполнения способны выдать около половины этого тока.

Сечение сердечника трансформатора, та часть куда наматываются обмотки, рассчитываются по мощности, для данной мощности площадь равна 36 см². Сечение провода первичной обмотки не менее 1,5…2,0 мм². Хорошо если есть трансформатор с подобными параметрами и уже изготовленной первичной обмоткой. Вторичная обмотка полностью удаляется. Затем необходимо определить количество витков вторичной обмотки. Делать это будем методом подбора. Наматываем 10 витков провода любого диаметра, включаем трансформатор в сеть и измеряем в сеть. Измеряем напряжение и делим на 10, получаем напряжение одного витка. Далее 12 В делим на получившееся напряжение, получаем количество витков каждого плеча. Удаляем временную обмотку. Вторичная обмотка наматывается изолированным медным проводом сечением 10 мм

2 или алюминиевым сечением в двое большим. Если провода донного сечения отсутствуют их можно намотать в несколько ветвей, например взять два медных провода по 6 мм² или четыре по 2,5 мм². Далее необходимо подключить диоды (можно взять от сварочного аппарата), не откусывая провод, с запасом на 2-3 витка, измерить напряжение на выходе. Напряжение холостого хода, при номинальном напряжении сети не должно превышать 13,8 В. Если напряжение выше необходимо отмотать вторичную обмотку, при низком напряжении доматать. При доведении номинального напряжения выводы вторичной обмотки укорачиваются до нужной длины, и собирается схема до ее конечного состояния.

Поскольку пусковое устройство на выходе имеет ток до 100 А выводные провода и клеммы должны быть рассчитаны на этот ток, можно применить от сварочного аппарата.

Пуско зарядное устройство своими руками

На чтение 4 мин. Просмотров 99

Зимой запуск двигателя автомобиля может стать проблемой, особенно если аккумулятор находится не в самом лучшем состоянии. Конечно же, можно завестись с толкача, но если рядом никого нет, то сделать это будет непросто. В такой ситуации выходом может стать пуско-зарядное устройство для автомобиля. В продаже имеется большое количество различных моделей пуско-зарядных устройств, но если вы хотите немного сэкономить, то можете сделать ее своими руками.

Пуско-зарядное устройство для автомобиля – это аппарат, который используется для запуска автомобиля, когда аккумулятор не может справиться с этой задачей. Его применение крайне простое, ведь нужно просто подсоединиться к клеммам АКБ и начать процесс запуска автомобиля. Чтобы изготовить устройство своими руками, нужно приобрести нужные детали и приготовиться к работе.

Особенности изготовления

Сделать своими руками пуско-зарядное устройство довольно просто, но необходимо иметь минимальный набор знаний и умений в обращении с электроникой автомобиля. В целом схема такого аппарата не заумная, если правильно изготовить трансформатор. Рекомендуется использовать тороидальное железо (от ЛАТРА), что позволит достичь минимального веса и размеров. Что касается сечения, то оно может колебаться от 230 до 280 мм. Далее нужно переходить к установке обмотки. Однако помните, что заранее нужно завернуть края трансформатора на магнитном проводе.

Итак, обматываем его стеклом или лакотканью. Первичная обмотка должна включать в себя до 290 оборотов провода с диаметром 2.0 мм. Что касается его типа, то подойдет любой провод, имеющий лаковую изоляцию. Намотка должна иметь 3 оборота в сочетании с изоляцией. По окончании создания первого слоя обмотки необходимо подключить трансформатор и измерить ток, который должен быть 200-380 мА. Если его сила меньше, то нужно убрать несколько витков, а если больше – домотать. Также берите во внимание зависимость количества оборотов и индуктивным сопротивлением. Небольшое несоответствие оборотов приведет к сильному уменьшению силы тока в обмотке. В случае если трансформатор греется, то нужно переделать обмотку.

Из медного провода сечением не больше 6 мм.кв. необходимо сделать вторичную обмотку. Провод должен иметь резиновую изоляцию и несколько обмоток по 15-17 витков. Создавать обмотку нужно одновременно двумя проводами, что обеспечит необходимую симметричность и равное напряжение, которое колеблется от 12 до 13.8 В.

При определении напряжения вторичной обмотки рекомендуется подключиться к клеммам резистора. Выпрямительные диоды используются для соединения металлических элементов внешней части, обеспечивая при этом крепление и теплоотвод, поскольку плюс диода закреплен с крепежной гайкой.

Пуско-зарядное устройство подключается к автомобилю параллельно батарее, но для этого необходимо заранее изолировать многожильные провода, используемые для соединения. Наиболее подходящий вариант – провода из меди с сечением на уровне 10 мм.кв. На концы проводов нужно припаять специальные наконечники. Что касается контактов включателя, то необходимо иметь в виду, что сила тока по ним передается на уровне 5 А.

Рекомендации

Сделать своими руками простое пуско-зарядное устройство под силу практически каждому автолюбителю. Главное, четко следовать инструкции и подбирать правильные детали. Именно поэтому можно сформировать краткие рекомендации, среди которых основными являются:

• При выборе трансформатора необходимо учитывать запас мощности. Чем выше мощность, тем меньше будет пуско-зарядное устройство греться во время работы, что положительно повлияет на срок эксплуатации. Если в дальнейшем по каким-то причинам вы захотите изменить устройство своими руками и сделать его энергозатратность больше, то вам не нужно будут устанавливать другой транзистор, поскольку запас мощности будет достаточным. Учитывая, что это самая дорогая деталь, такая особенность не может не привлекать.
• Провода для зарядки можно сделать из обычного кабеля, предварительно очистив изоляцию. Однако делать это нужно только в тех местах, где они подключаются к АКБ. Что касается типа провода, то он должен быть сделан из меди и иметь отличную изоляцию. Это очень важно, ведь если сечение проводов будет слишком маленьким, то они будут нагреваться при запуске двигателя автомобиля. Для удобства провода пуско-зарядного аппарата своими руками можете сделать съемными.
• Провода высокого напряжения также должны иметь хорошую изоляцию. Таким образом, провода будут хорошо защищены, и не будут путаться.

Зарядные устройства для автомобильного аккумулятора своими руками

Часто владельцам автомобилей приходится сталкиваться с таким явлением как невозможность запуска двигателя по причине разряда аккумулятора. Для решения проблемы потребуется воспользоваться зарядкой для АКБ, которая стоит немалых денег. Чтобы не тратиться на покупку нового зарядного устройства для автомобильного аккумулятора, можно смастерить его своими руками. Важно только отыскать трансформатор с необходимыми характеристиками. Для изготовления самодельного устройства не обязательно быть электриком, а весь процесс в целом займёт не больше нескольких часов.

Особенности функционирования аккумуляторов

Не все водители знают о том, что в автомобилях используются свинцово-кислотные аккумуляторы. Такие АКБ отличаются своей выносливостью, поэтому способны служить до 5 лет.

Для зарядки свинцовых АКБ используется ток, который равняется 10% от общей ёмкости аккумулятора. Это значит, что для зарядки аккумулятора, ёмкость которого составляет 55 А/ч, требуется зарядный ток в 5,5 А. Если подать очень большой ток, то это может привести к закипанию электролита, что, в свою очередь, приведёт к снижению срока службы устройства. Маленький ток зарядки не продлевает срок службы АКБ, однако он не способен негативно отражаться на целостности устройства.

Это интересно! При подаче тока 25 А происходит быстрая подзарядка аккумулятора, поэтому уже через 5-10 минут после подключения ЗУ с таким номиналом можно запускать двигатель. Такой большой ток выдают современные инверторные зарядные устройства, только он негативно сказывается на сроке службы аккумулятора.

При зарядке АКБ происходит протекание зарядного тока обратно рабочему. Напряжение для каждой банки не должно быть выше 2,7 В.

В АКБ на 12 В установлено 6 банок, которые между собой не связаны. В зависимости от напряжения аккумулятора, отличается количество банок, а также необходимое напряжение для каждой банки. Если напряжение будет больше, то это приведёт к возникновению процесса разложения электролита и пластин, что способствует выходу из строя АКБ. Чтобы исключить возникновение процесса закипания электролита, напряжение ограничивают на 0,1 В.

Батарея считается разряженной, если при подключении вольтметра или мультиметра, приборы показывают напряжение 11,9-12,1 В. Такой аккумулятор следует немедленно подзарядить. Заряженный аккумулятор имеет напряжение на клеммах 12,5-12,7 В.

Пример напряжения на клеммах заряженного аккумулятора

Процесс заряда представляет собой восстановление израсходованной ёмкости. Зарядка аккумуляторов может выполняться двумя способами:

1. Постоянный ток. При этом регулируется зарядный ток, значение которого составляет 10% от ёмкости устройства. Время заряда составляет 10 часов. Напряжение заряда при этом изменяется от 13,8 В до 12,8 В за всю длительность зарядки. Недостаток такого способа заключается в том, что необходимо контролировать процесс зарядки, и вовремя отключить зарядное устройство до закипания электролита. Такой способ является щадящим для АКБ и нейтрально влияет на их срок службы. Для воплощения такого способа используются трансформаторные зарядные аппараты.
2. Постоянное напряжение. При этом на клеммы АКБ подаётся напряжение величиной 14,4 В, а ток изменяется от больших значений к меньшим автоматически. Причём это изменение тока зависит от такого параметра, как время. Чем дольше заряжается АКБ, тем ниже становится величина тока. Перезаряд АКБ получить не сможет, если только не забыть выключить аппарат и оставить его несколько суток. Преимущество такого способа в том, что уже через 5-7 часов аккумулятор зарядится на 90-95%. АКБ можно также оставлять без присмотра, поэтому такой способ пользуется популярностью. Однако мало кому из автовладельцев известно о том, что такой метод зарядки является «экстренным». При его использовании существенно снижается срок службы АКБ. Кроме того, чем чаще осуществлять зарядку таким способом, тем быстрее будет разряжаться устройство.

Теперь даже неопытный водитель может понять, что если нет необходимости торопиться с зарядкой АКБ, то лучше отдать предпочтение первому варианту (по току). При ускоренном восстановлении заряда снижается срок службы устройства, поэтому высока вероятность того, что уже в ближайшее время понадобится покупать новый аккумулятор. Исходя из вышесказанного, в материале будут рассматриваться варианты изготовления зарядных устройств по току и напряжению. Для изготовления можно использовать любые подручные устройства, о которых поговорим далее.

Требования к зарядке АКБ

Перед проведением процедуры изготовления самодельного зарядного для АКБ необходимо обратить внимание на следующие требования:

1. Обеспечение стабильного напряжения 14,4 В.
2. Автономность устройства. Это означает, что самодельное устройство не должно требовать присмотра за ним, так как зачастую АКБ заряжается ночью.
3. Обеспечение отключения зарядного устройства при увеличении зарядного тока или напряжения.
4. Защита от переполюсовки. Если устройство будет подключено к АКБ неправильно, то должна срабатывать защита. Для реализации в цепь включается предохранитель.

Переполюсовка представляет собой опасный процесс, в результате которого АКБ может взорваться или закипеть. Если аккумулятор исправен и лишь слегка разряжен, то при неправильном подключении зарядного  устройства произойдёт повышение тока заряда выше номинального. Если же АКБ разряжена, то при переполюсовке наблюдается увеличение напряжения выше заданного значения и как итог — электролит закипает.

Варианты самодельных зарядных устройств для АКБ

Перед тем как приступать к разработке зарядного устройства для АКБ, важно понимать, что такой аппарат является самоделкой и может негативно влиять на срок службы аккумулятора. Однако иногда такие аппараты попросту необходимы, так как позволяют существенно сэкономить деньги на приобретении заводских устройств. Рассмотрим, из чего же можно изготовить зарядные аппараты своими руками для аккумуляторов и как это сделать.

Зарядка из лампочки и полупроводникового диода

Этот способ зарядки актуален при таких вариантах, когда нужно завести автомобиль на севшем аккумуляторе в домашних условиях. Для того чтобы это сделать, понадобятся составляющие элементы для сборки аппарата и источник переменного напряжения 220 В (розетка). Схема самодельного зарядного устройства для автомобильного аккумулятора содержит следующие элементы:

1. Лампа накаливания. Обычная лампочка, которая ещё именуется в народе как «лампа Ильича». Мощность лампы влияет на скорость заряда аккумулятора поэтому чем больше этот показатель, тем быстрее можно будет завести мотор. Оптимальный вариант – это лампа мощностью 100-150 Вт.
2. Полупроводниковый диод. Элемент электроники, главным предназначением которого является проведение тока только в одну сторону. Необходимость данного элемента в конструкции зарядки заключается в том, чтобы преобразовывать переменное напряжение в постоянное. Причём для таких целей понадобится мощный диод, который сможет выдержать большую нагрузку. Использовать можно диод, как отечественного производства, так и импортный. Чтобы не покупать такой диод, его можно найти в старых приёмниках или блоках питания.
3. Штекер для подключения в розетку.
4. Провода с клеммами (крокодилы) для подключения к АКБ.

Это важно! Перед сборкой такой схемы нужно понимать, что всегда имеется риск для жизни, поэтому следует быть предельно внимательными и осторожными.

Схема подключения зарядного устройства из лампочки и диода к АКБ

Включать штекер в розетку следует только после того, как вся схема будет собрана, а контакты заизолированы. Чтобы избежать возникновения тока короткого замыкания, в цепь включается автоматический выключатель на 10 А. При сборке схемы важно учесть полярность. Лампочка и полупроводниковый диод должны быть включены в цепь плюсовой клеммы аккумулятора. При использовании лампочки в 100 Вт, будет поступать зарядный ток величиной 0,17 А на АКБ. Для зарядки аккумулятора на 2 А понадобится заряжать его на протяжении 10 часов. Чем больше мощность лампы накаливания, тем выше значение зарядного тока.

Это важно! Не рекомендуется использовать лампы накаливания мощностью более 200 Вт, так как диод может сгореть от перегрузки. Оптимальный вариант мощности ламп – это 60-150 Вт.

Заряжать таким устройством полностью севший аккумулятор не имеет смысла, а вот подзарядить при отсутствии заводского ЗУ — вполне реально.

Зарядное устройство для АКБ из выпрямителя

Этот вариант также относится к категории простейших самодельных зарядных устройств. В основу такого ЗУ входят два основных элемента – преобразователь напряжения и выпрямитель. Существует три вида выпрямителей, которые заряжают устройство следующими способами:

• постоянный ток;
• переменный ток;
• ассиметричный ток.

Выпрямители первого варианта заряжают аккумулятор исключительно постоянным током, который очищается от пульсаций переменного напряжения. Выпрямители переменного тока подают пульсирующее переменное напряжение на клеммы аккумулятора. Ассиметричные выпрямители имеют положительную составляющую, а в качестве основных элементов конструкции используются однополупериодные выпрямители. Такая схема имеет лучший результат по сравнению с выпрямителями постоянного и переменного тока. Именно его конструкция и будет рассмотрена далее.

Для того чтобы собрать качественное устройство для зарядки АКБ, понадобится выпрямитель и усилитель тока. Выпрямитель состоит из следующих элементов:

• предохранитель;
• мощный диод;
• стабилитрон 1N754A или Д814А;
• выключатель;
• переменный резистор.

Электрическая схема ассиметричного выпрямителя

Для того чтобы собрать схему, понадобится использовать предохранитель, рассчитанный на максимальный ток в 1 А. Трансформатор можно взять от старого телевизора, мощность которого не должна превышать 150 Вт, а выходное напряжение составлять 21 В. В качестве резистора нужно взять мощный элемент марки МЛТ-2. Выпрямительный диод должен быть рассчитан на ток не менее 5 А поэтому оптимальный вариант – это модели типа Д305 или Д243. В основу усилителя входит регулятор на двух транзисторах серии КТ825 и 818. При монтаже транзисторы устанавливаются на радиаторы для улучшения охлаждения.

Сборка такой схемы выполняется навесным способом, то есть на очищенной от дорожек старой плате располагаются все элементы и подключаются между собой с помощью проводов. Её преимуществом является возможность регулировки выходного тока для зарядки АКБ. Недостатком схемы является необходимость найти необходимые элементы, а также правильно их расположить.

Простейшим аналогом представленной выше схемы является более упрощённый вариант, представленныё на фото ниже.

Упрощённая схема выпрямителя с трансформатором

Предлагается воспользоваться упрощённой схемой с применением трансформатора и выпрямителя. Кроме того, понадобится лампочка на 12 В и 40 Вт (автомобильная). Собрать схему не составит труда даже новичку, но при этом важно обратить внимание на то, что выпрямительный диод и лампочка должны быть расположены в цепи, которая подаётся на минусовую клемму АКБ. Недостатком такой схемы является получение пульсирующего тока. Чтобы сгладить пульсации, а также снизить сильные биения, рекомендуется воспользоваться схемой, которая представлена ниже.

Схема с диодным мостом и сглаживающим конденсатором уменьшает пульсации и снижает биение

Зарядное устройство из блока питания компьютера: пошаговая инструкция

В последнее время популярностью пользуется такой вариант автомобильной зарядки, который можно изготовить самостоятельно, воспользовавшись компьютерным блоком питания.

Первоначально понадобится рабочий блок питания. Для таких целей подойдёт даже блок, имеющий мощность 200 Вт. Он выдаёт напряжение 12 В. Его будет недостаточно, чтобы зарядить АКБ, поэтому немаловажно повысить это значение до 14,4 В. Пошаговая инструкция изготовления ЗУ для АКБ из блока питания от компьютера выглядит следующим образом:

1. Первоначально выпаиваются все лишние провода, которые выходят из блока питания. Оставить нужно только зелёный провод. Его конец нужно припаять к минусовым контактам, откуда выходили чёрные провода. Делается эта манипуляция для того, чтобы при включении блока в сеть, сразу запускалось устройство.

   Конец зелёного провода необходимо припаять к минусовым контактам, где находились чёрные провода

2. Провода, которые будут подключаться к клеммам аккумулятора, необходимо припаять к выходным контактам минуса и плюса блока питания. Плюс припаивается на место выхода жёлтых проводов, а минус на место выхода чёрных.
3. На следующем этапе необходимо реконструировать режим работы широтно-имульсной модуляции (ШИМ). За это отвечает микроконтроллер TL494 или TA7500. Для реконструкции понадобится нижняя крайняя левая ножка микроконтроллера. Чтобы к ней добраться, необходимо перевернуть плату.

   За режим работы ШИМ отвечает микроконтроллер TL494

4. С нижним выводом микроконтроллера соединены три резистора. Нас интересует резистор, который соединён с выводом блока 12 В. Он отмечен на фото ниже точкой. Этот элемент следует выпаять, после чего измерить значение сопротивления.

   Резистор, обозначенный фиолетовой точкой, необходимо выпаять

5. Резистор имеет сопротивление около 40 кОм. Он подлежит замене на резистор с иным значением сопротивления. Чтобы уточнить величину необходимого сопротивления, требуется первоначально к контактам удалённого резистора припаять регулятор (переменный резистор).

   На место удалённого резистора припаивают регулятор

6. Теперь следует устройство включить в сеть, предварительно подключив к выходным клеммам мультиметр. Изменяется выходное напряжение при помощи регулятора. Нужно получить значение напряжения в 14,4 В.

   Выходное напряжение регулируется переменным резистором

7. Как только значение напряжения будет достигнуто, следует выпаять переменный резистор, после чего измерить полученное сопротивление. Для вышеописанного примера его значение составляет 120,8 кОм.

   Полученное сопротивление должно составлять 120,8 кОм

8. Исходя из полученного значения сопротивления, следует подобрать аналогичный резистор, после чего запаять его на место старого. Если найти резистор такой величины сопротивления не удаётся, то можно подобрать его из двух элементов.

   Последовательная пайка резисторов суммирует их сопротивление

9. После этого проверяется работоспособность устройства. По желанию к блоку питания можно установить вольтметр (можно и амперметр), что позволит контролировать напряжение и ток зарядки.

Общий вид зарядного устройства из блока питания компьютера

Это интересно! Собранное ЗУ имеет функцию защиты от тока короткого замыкания, а также от перегрузки, однако оно не защищает от переполюсовки, поэтому следует припаивать выводящие провода соответствующего цвета (красный и чёрный), чтобы не перепутать.

При подключении ЗУ к клеммам АКБ будет подаваться ток около 5-6 А, что является оптимальным значением для устройств ёмкостью 55-60А/ч. На видео ниже показано, как сделать ЗУ для АКБ из блока питания компьютера с регуляторами напряжения и тока.

Какие ещё имеются варианты ЗУ для АКБ

Рассмотрим ещё несколько вариантов самостоятельных зарядных устройств для аккумуляторов.

Использование зарядки от ноутбука для АКБ

Один из самых простых и быстрых способов оживления севшего аккумулятора. Для реализации схемы оживления АКБ с помощью зарядки от ноутбука понадобятся:

1. Зарядное устройство от любого ноутбука. Параметры зарядных устройств составляют 19 В и ток около 5 А.
2. Лампа галогеновая мощностью 90 Вт.
3. Соединительные провода с зажимами.

Переходим к реализации схемы. Лампочка используется для того, чтобы ограничить ток до оптимального значения. Вместо лампочки можно использовать резистор.

Зарядку для ноутбука также возможно использовать для «оживления» автомобильного аккумулятора

Собрать такую схему не составляет большого труда. Если зарядку от ноутбука не планируется использовать по назначению, то штекер можно отрезать, после чего подключить к проводам зажимы. Предварительно при помощи мультиметра следует определить полярность. Лампочка включается в цепь, которая идёт на плюсовую клемму аккумулятора. Минусовая клемма от АКБ подключается напрямую. Только после подключения устройства к АКБ можно осуществлять подачу напряжения на блок питания.

ЗУ своими руками из микроволновой печи или аналогичных приборов

С помощью трансформаторного блока, который имеется внутри микроволновки, можно сделать ЗУ для АКБ.

Пошаговая инструкция изготовления самодельного зарядного устройства из трансформаторного блока от микроволновки представлена ниже.

1. С микроволновки нужно снять трансформаторный блок.
2. Удалить вторичную обмотку, после чего заменить её на изолированный провод сечением свыше 2 мм² .
3. Определиться с необходимым количеством витков, которые нужно сделать при помощи изолированного провода. Выяснить необходимое значение можно экспериментальным путём. Для этого необходимо намотать 10 витков, после чего измерить выходное напряжение. К примеру, если его значение будет составлять 2 В, то для достижения 14,5 В понадобится сделать около 70 витков. Выходное напряжение будет зависеть от сечения используемого провода.

   С трансформаторного блока микроволновой печи удаляется обмотка

4. Для реализации схемы понадобится диодный мост и мощный конденсатор.
5. По желанию в цепь можно включить амперметр, который будет показывать ток.

Схема подключения трансформаторного блока, диодного моста и конденсатора к автомобильному аккумулятору

Сборку устройства можно осуществлять на любом основании. При этом важно, чтобы все конструкционные элементы были надёжно защищены. При необходимости схему можно дополнить выключателем, а также вольтметром.

Бестрансформаторное зарядное устройство

Если поиски трансформатора завели в тупик, то можно воспользоваться простейшей схемой без понижающих устройств. Ниже представлена такая схема, которая позволяет реализовать ЗУ для аккумулятора без использования трансформаторов напряжения.

Электрическая схема ЗУ без использования трансформатора напряжения

Роль трансформаторов выполняют конденсаторы, которые рассчитаны на напряжение величиной 250В. В схему следует включить минимум 4 конденсатора, расположив их параллельно. Параллельно конденсаторам в цепь включается резистор и светодиод. Роль резистора заключается в гашении остаточного напряжения после отключения устрйоства от сети.

В цепь также включается диодный мост, рассчитанный на работу с токами до 6А. В схему мост включается после конденсаторов, а к его выводам подключаются провода, идущие на АКБ для зарядки.

Как заряжать аккумулятор от самодельного устройства

Отдельно следует разобраться в вопросе о том, как же правильно заряжать аккумулятор самодельным зарядным устройством. Для этого рекомендуется придерживаться следующих рекомендаций:

1. Соблюдение полярности. Лучше лишний раз проверить полярность самодельного устройства мультиметром, нежели «кусать локти», потому что причиной выхода из строя АКБ стала ошибка с проводами.
2. Не проверять АКБ при помощи замыкания контактов. Такой способ только «убивает» устройство, а не оживляет его, как указывается во многих источниках.
3. Включать устройство в сеть 220 В следует только после того, как выводные клеммы будут подключены к аккумулятору. Аналогичным образом осуществляется и отключение устройства.
4. Соблюдение техники безопасности, так как работа осуществляется не только с электричеством, но и с аккумуляторной кислотой.
5. Процесс зарядки АКБ необходимо контролировать. Малейшая неисправность может стать причиной серьёзных последствий.

Исходя из вышеуказанных рекомендаций, следует сделать вывод о том, что самодельные устройства хоть и являются приемлемыми, но всё же не способны заменить заводские. Изготавливать самодельную зарядку не безопасно, особенно если вы не уверены в том, что сможете это правильно сделать. В материале представлены самые простые схемы реализации зарядных устройств для автомобильных аккумуляторов, которые всегда будут полезны в хозяйстве.

Оцените статью: Поделитесь с друзьями!

Обсуждения закрыты для данной страницы

Зарядное устройство для автомобильного аккумулятора

У каждого автомобилиста рано или поздно возникают проблемы с аккумулятором. Не избежал этой участи и я. После 10 минут безуспешных попыток завести свой автомобиль решил, что необходимо приобрести или сделать самому зарядное устройство. Вечером сделав ревизию в гараже и найдя там подходящий трансформатор решил делать зарядку сам.

Там же среди ненужного барахла нашел и стабилизатор напряжения от старого телевизора, который по моему мнению чудесно подойдет в качестве корпуса.

Проштудировав бескрайние просторы Интернета и реально оценив свои силы выбрал наверное самую простую схему.

Распечатав схему пошел к соседу, увлекающемуся радиоэлектроникой. Он в течение 15 минут набрал мне необходимые детали, отрезал кусок фольгированного текстолита и дал маркер для рисования плат. Затратив около часа времени, я нарисовал приемлемую плату (монтаж просторный размеры корпуса позволяют). Как травить плату рассказывать не буду, об этом много информации. Я же отнес своё творение соседу, и он мне её протравил. В принципе можно было купить монтажную плату и все сделать на ней, но как говорят дареному коню ….
Просверлив все необходимые отверстия и выведя на экран монитора цоколевку транзисторов я взялся за паяльник и спустя примерно час у меня была готовая плата.

Диодный мостик можно купить на рынке, главное чтобы он был рассчитан на ток не менее 10 ампер. У меня нашлись диоды Д 242 их характеристики вполне подходят, и на кусочке текстолита я спаял диодный мост.

Тиристор необходимо устанавливать на радиатор, так как при работе он заметно греется.

Отдельно должен сказать про амперметр. Его пришлось покупать в магазине, там же продавец консультант подобрал и шунт. Схему решил немного доработать и добавить переключатель, чтобы можно было измерять напряжение на аккумуляторе. Здесь тоже понадобился шунт, но при измерении напряжения он подключается не параллельно, а последовательно. Формулу расчета можно найти в Интернете, от себя добавлю, что большое значение имеет мощность рассеивания резисторов шунта. По моим расчетам она должна была быть 2,25 ватт, но у меня грелся шунт мощностью 4 ватта. Причина мне неизвестна, не хватает опыта в подобных делах, но, решив, что в основном мне нужны показания амперметра, а не вольтметра я с этим смерился. Тем более что в режиме вольтметра шунт заметно нагревался секунд за 30-40. Итак, собрав все необходимое и проверив все на табуретке, я взялся за корпус. Полностью разобрав стабилизатор я вынул всю его начинку.

Разметив переднюю стенку я просверлил отверстия под переменный резистор и переключатель, потом сверлом маленького диаметра по окружности просверлил отверстия под амперметр. Острые края доработал напильником.

Немного поломав голову над расположением трансформатора и радиатора с тиристором, остановился на таком варианте.

Прикупил еще пару зажимов «крокодил» и все-зарядка готова. Особенностью данной схемы является то что она работает только под нагрузкой, поэтому собрав устройство и не найдя напряжения на выводах вольтметром не спешите меня ругать. Просто повесьте на выводы хотя бы автомобильную лампочку, и будет вам счастье.

Трансформатор берите с напряжением на вторичной обмотке 20-24 вольта. Стабилитрон Д 814. Все остальные элементы указанны на схеме.

Зарядное устройство для автомобильного аккумулятора своими руками

Иногда случается так, что аккумулятор в машине садиться и завести ее уже не получается, так как стартеру не хватает напряжения и соответственно тока, чтобы провернуть вал двигателя. В этом случае можно «прикурить» от другого владельца авто, чтобы двигатель заработал и аккумулятор стал заряжаться от генератора, однако для этого нужны специальные провода и человек, желающий вам помочь. Можно так же зарядить аккумулятор самостоятельно посредством специализированного зарядного устройства, однако они достаточно дорогие, и пользоваться ими приходится не особо часто. Поэтому в данной статье мы подробно рассмотрим устройство самоделки, а также инструкцию о том, как сделать зарядное устройство для автомобильного аккумулятора своими руками.

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

1. Удалите все ненужные вторичные обмотки, оставив только первичную.
2. Выполните расчёт необходимого числа витков и сечения проволоки для подходящего напряжения и тока. Для этого есть специальные калькуляторы и формулы из курса физики. Необходимый диаметр проволоки рассчитывается по таблице ниже. Проволока обязательно должна быть в лаковой изоляции. А число витков определяется соотношением: U1/U2=N1/N2. Отсюда следует, что если у вас первичная обмотка состоит из 480 витков, то для получения 13 Вольт на выходе необходимо намотать всего 26 витков, так как напряжение сети – 220 Вольт.
3. После этого уложите проволоку на основу виток к витку, делая изоляцию между слоями бумагой или изолентой в несколько слоев. Конец и начало обмоток выведите и надежно закрепите на корпусе. Чтобы припаять к ним провода, зачистите изоляцию ножом.
4. Для уменьшения шума и вибраций, а также улучшения изоляции, можно пропитать устройство парафином.

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

• 4 Диода. Подойдут любые диоды с током не менее 10 ампер. Одни из самых популярных: импортные – 10A10, отечественные – Д242А, 2Д203А, КД213Б. Или диодные мосты, например: КВРС1001, КВРС1002 и их аналоги.
• 4 радиатора для диодов. Можно, конечно, обойтись и без них на малых токах порядка 3-5 Ампер. Но это может привести к их быстрому выходу из строя, поэтому необходимы радиаторы площадью 32 кв. см или 128 кв. см для диодного моста. Их можно сделать из листового алюминия или использовать кулеры от компьютера и материнских плат.
• Разборная электрическая вилка или сетевой шнур.
• Медные провода сечением не меньше 2,5 кв. мм.
• Предохранители на 0,5А и на 10А.
• Термоусадочная трубка или изолента.
• Пластина из диэлектрика, а еще лучше – корпус, например фанерный или пластиковый.
• Кусок нихромовой проволоки от электроплитки.
• Мультиметр или вольтметр с амперметром.
• Паяльник, припой и флюс (канифоль или ЛТИ-120).
• Еще несколько радиокомпонентов, если мы хотим сделать устройство с защитой и автоматическим отключением.

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Технология сборки

Чтобы сделать зарядное устройство для автомобильного аккумулятора своими руками, необходимо следовать пошаговой инструкции:

1. Создаем схему самодельной зарядки для АКБ. В нашем случае она будет выглядеть следующим образом:
2. Используем трансформатор ТС-180-2. Он имеет несколько первичных и вторичных обмоток. Для работы с ним нужно соединить последовательно две первичные и две вторичные обмотки, чтобы получить нужное напряжения и ток на выходе.

3. С помощью медного провода соединяем между собой выводы 9 и 9’.
4. На стеклотекстолитовой пластине собираем диодный мост из диодов и радиаторов (как показано на фото).
5. Выводы 10 и 10’ подключаем к диодному мосту.
6. Между выводами 1 и 1’ устанавливаем перемычку.
7. К выводам 2 и 2’ с помощью паяльника крепим сетевой шнур с вилкой.
8. В первичную цепь подключаем предохранитель на 0,5 А, 10-амперный соответственно во вторичную.
9. В разрыв между диодным мостом и аккумулятором подключаем амперметр и отрезок нихромовой проволоки. Один конец которой закрепляем, а второй должен обеспечивать подвижный контакт, таким образом будет меняться сопротивление и ограничиваться ток, подаваемый на аккумулятор.
10. Изолируем все соединения термоусадкой или изолентой и помещаем устройство в корпус. Это необходимо, чтобы избежать поражения электрическим током.
11. Устанавливаем подвижный контакт на конец проволоки, чтобы ее длинна и соответственно сопротивление были максимальны. И подключаем аккумулятор. Уменьшая и увеличивая длину проволоки, необходимо выставить нужное значение тока для вашего аккумулятора (0,1 от его емкости).
12. В процессе зарядки сила тока, подаваемая на аккумулятор, будет сама уменьшаться и когда она достигнет 1 ампера можно сказать, что аккумулятор зарядился. Желательно также контролировать непосредственно напряжение на батарее, однако для этого его необходимо отключить от з/у, так как при зарядке оно будет немного выше реальных значений.

Первый запуск собранной схемы любого источника питания или ЗУ всегда производят через лампу накаливания, если она загорелась в полный накал — или где-то ошибка, или первичная обмотка замкнута! Лампу накаливания устанавливают в разрыв фазного или нулевого провода, питающих первичную обмотку.

Данная схема самодельного зарядного устройства для АКБ имеет один большой недостаток – она не умеет самостоятельно отключать аккумулятор от зарядки после достижения нужного напряжения. Поэтому вам придется постоянно следить за показаниями вольтметра и амперметра. Есть конструкция, лишенная этого недостатка, однако для ее сборки потребуется дополнительные детали и больше усилий.

Наглядный пример готового изделия

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.

Среди дополнительных мер предосторожности следует выделить такие:

• при подключении клемм следите за тем, чтобы не перепутать «+» и «-», иначе простое самодельное зарядное устройство для АКБ выйдет из строя;
• подключение к клеммам нужно осуществлять только в выключенном положении;
• мультиметр должен иметь шкалу измерения свыше 10 А;
• при зарядке следует выкручивать пробки на аккумуляторе, во избежание его взрыва из-за закипания электролита.

Мастер-класс по созданию более сложной модели

Вот, собственно, и все что хотелось рассказать Вам о том, как правильно сделать зарядное устройство для автомобильного аккумулятора своими руками. Надеемся, что инструкция была для Вас понятной и полезной, т.к. этот вариант является одним из простейших видов самодельной зарядки для АКБ!

Также читают:

Как сделать зарядку для автомобильного аккумулятора из трансформатора

Схема сборки зарядного устройства для автомобильного аккумулятора. Устройство самодельного АКБ и видео инструкция по его изготовлению своими руками.

Иногда случается так, что аккумулятор в машине садиться и завести ее уже не получается, так как стартеру не хватает напряжения и соответственно тока, чтобы провернуть вал двигателя. В этом случае можно «прикурить» от другого владельца авто, чтобы двигатель заработал и аккумулятор стал заряжаться от генератора, однако для этого нужны специальные провода и человек, желающий вам помочь. Можно так же зарядить аккумулятор самостоятельно посредством специализированного зарядного устройства, однако они достаточно дорогие, и пользоваться ими приходится не особо часто. Поэтому в данной статье мы подробно рассмотрим устройство самоделки, а также инструкцию о том, как сделать зарядное устройство для автомобильного аккумулятора своими руками.

Содержание:

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

1. Удалите все ненужные вторичные обмотки, оставив только первичную.

2. Выполните расчёт необходимого числа витков и сечения проволоки для подходящего напряжения и тока. Для этого есть специальные калькуляторы и формулы из курса физики. Необходимый диаметр проволоки рассчитывается по таблице ниже. Проволока обязательно должна быть в лаковой изоляции. А число витков определяется соотношением: U1/U2=N1/N2. Отсюда следует, что если у вас первичная обмотка состоит из 480 витков, то для получения 13 Вольт на выходе необходимо намотать всего 26 витков, так как напряжение сети – 220 Вольт.

3. После этого уложите проволоку на основу виток к витку, делая изоляцию между слоями бумагой или изолентой в несколько слоев. Конец и начало обмоток выведите и надежно закрепите на корпусе. Чтобы припаять к ним провода, зачистите изоляцию ножом.
4. Для уменьшения шума и вибраций, а также улучшения изоляции, можно пропитать устройство парафином.

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

• 4 Диода. Подойдут любые диоды с током не менее 10 ампер. Одни из самых популярных: импортные – 10A10, отечественные – Д242А, 2Д203А, КД213Б. Или диодные мосты, например: КВРС1001, КВРС1002 и их аналоги.

• 4 радиатора для диодов. Можно, конечно, обойтись и без них на малых токах порядка 3-5 Ампер. Но это может привести к их быстрому выходу из строя, поэтому необходимы радиаторы площадью 32 кв. см или 128 кв. см для диодного моста. Их можно сделать из листового алюминия или использовать кулеры от компьютера и материнских плат.
• Разборная электрическая вилка или сетевой шнур.
• Медные провода сечением не меньше 2,5 кв. мм.
• Предохранители на 0,5А и на 10А.
• Термоусадочная трубка или изолента.
• Пластина из диэлектрика, а еще лучше – корпус, например фанерный или пластиковый.
• Кусок нихромовой проволоки от электроплитки.

• Мультиметр или вольтметр с амперметром.
• Паяльник, припой и флюс (канифоль или ЛТИ-120).

• Еще несколько радиокомпонентов, если мы хотим сделать устройство с защитой и автоматическим отключением.

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Технология сборки

Чтобы сделать зарядное устройство для автомобильного аккумулятора своими руками, необходимо следовать пошаговой инструкции:

1. Создаем схему самодельной зарядки для АКБ. В нашем случае она будет выглядеть следующим образом:

2. Используем трансформатор ТС-180-2. Он имеет несколько первичных и вторичных обмоток. Для работы с ним нужно соединить последовательно две первичные и две вторичные обмотки, чтобы получить нужное напряжения и ток на выходе.


3. С помощью медного провода соединяем между собой выводы 9 и 9’.

4. На стеклотекстолитовой пластине собираем диодный мост из диодов и радиаторов (как показано на фото).

5. Выводы 10 и 10’ подключаем к диодному мосту.
6. Между выводами 1 и 1’ устанавливаем перемычку.

7. К выводам 2 и 2’ с помощью паяльника крепим сетевой шнур с вилкой.
8. В первичную цепь подключаем предохранитель на 0,5 А, 10-амперный соответственно во вторичную.
9. В разрыв между диодным мостом и аккумулятором подключаем амперметр и отрезок нихромовой проволоки. Один конец которой закрепляем, а второй должен обеспечивать подвижный контакт, таким образом будет меняться сопротивление и ограничиваться ток, подаваемый на аккумулятор.
10. Изолируем все соединения термоусадкой или изолентой и помещаем устройство в корпус. Это необходимо, чтобы избежать поражения электрическим током.
11. Устанавливаем подвижный контакт на конец проволоки, чтобы ее длинна и соответственно сопротивление были максимальны. И подключаем аккумулятор. Уменьшая и увеличивая длину проволоки, необходимо выставить нужное значение тока для вашего аккумулятора (0,1 от его емкости).
12. В процессе зарядки сила тока, подаваемая на аккумулятор, будет сама уменьшаться и когда она достигнет 1 ампера можно сказать, что аккумулятор зарядился. Желательно также контролировать непосредственно напряжение на батарее, однако для этого его необходимо отключить от з/у, так как при зарядке оно будет немного выше реальных значений.

Первый запуск собранной схемы любого источника питания или ЗУ всегда производят через лампу накаливания, если она загорелась в полный накал — или где-то ошибка, или первичная обмотка замкнута! Лампу накаливания устанавливают в разрыв фазного или нулевого провода, питающих первичную обмотку.

Данная схема самодельного зарядного устройства для АКБ имеет один большой недостаток – она не умеет самостоятельно отключать аккумулятор от зарядки после достижения нужного напряжения. Поэтому вам придется постоянно следить за показаниями вольтметра и амперметра. Есть конструкция, лишенная этого недостатка, однако для ее сборки потребуется дополнительные детали и больше усилий.

Наглядный пример готового изделия

Правила эксплуатации

Недостаток самодельного зарядного устройства для аккумулятора 12В заключается в том, что после полной зарядки АКБ автоматическое отключение прибора не происходит. Именно поэтому Вам придется периодически поглядывать на табло, чтобы вовремя выключить его. Еще один важный нюанс – проверять ЗУ «на искру» категорически запрещается.

Среди дополнительных мер предосторожности следует выделить такие:

• при подключении клемм следите за тем, чтобы не перепутать «+» и «-», иначе простое самодельное зарядное устройство для АКБ выйдет из строя;
• подключение к клеммам нужно осуществлять только в выключенном положении;
• мультиметр должен иметь шкалу измерения свыше 10 А;
• при зарядке следует выкручивать пробки на аккумуляторе, во избежание его взрыва из-за закипания электролита.

Мастер-класс по созданию более сложной модели

Вот, собственно, и все что хотелось рассказать Вам о том, как правильно сделать зарядное устройство для автомобильного аккумулятора своими руками. Надеемся, что инструкция была для Вас понятной и полезной, т.к. этот вариант является одним из простейших видов самодельной зарядки для АКБ!

Также читают:

• Как собрать распределительный щит
• Схема подключения однофазного электросчетчика к сети
• Почему срабатывает УЗО

Наглядный пример готового изделия

Мастер-класс по созданию более сложной модели

Опубликовано: 13.11.2014 Обновлено: 23.04.2019 3 комментария

Мой секрет личностного роста и перемен

Мы знаем, что на протяжении всей жизни мы будем сталкиваться с возможностями, замаскированными под проблемы, и часто это возможности изменить себя.

Сегодня я собираюсь показать вам точный процесс, который я использую для принятия лучших решений. — это то, что вы должны делать, если хотите научиться изменять себя.

Эти четыре вопроса глубоко повлияли на мою жизнь и жизнь моих клиентов, когда они столкнулись с серьезным перекрестком.

Возможно, вы стоите на решающем этапе своей жизни — и я знаю, что это руководство поможет вам извлечь максимальную пользу из драгоценных моментов вашей жизни.

Первый вопрос: вы хотите?

Более важным, чем что-либо другое, является рассмотрение того, чего вы на самом деле хотите в своей жизни, и сравнение этого с ожидаемым конечным результатом конкретного проекта.

Если это , а не , чего вы желаете, то почему вы это делаете?

По этой причине, прежде чем я трачу свое время на что-либо, я спрашиваю себя:

«Вы хотите внести это изменение?»

Вот некоторые вещи, которые следует учитывать, когда я задаю себе этот вопрос:

• Это направление Я хочу, чтобы моя жизнь шла ?
• Включаются ли мероприятия в то, как я хочу проводить свое время ?
• Являются ли конечные результаты желаемыми последствиями ?

Без них вам будет сложно решить, как себя изменить.

Второй вопрос: вы можете?

Прежде чем приступить к серьезным изменениям в жизни, я должен искренне верить в то, что смогу сделать, — иначе я уже настроен на неудачу.

Итак, когда я решил, что хочу чего-то, следующий вопрос к себе должен быть:

«Можете ли вы внести это изменение?»

Вот я спрашиваю себя:

• Имею ли я способность внести это изменение?
• Есть ли у меня необходимых инструментов для внесения этого изменения?
• Есть ли у меня время для внесения этого изменения?
• У меня есть поддержка . Мне нужен , чтобы внести это изменение?

Я должен уметь полностью и безоговорочно ответить на этот вопрос с «Да.» Если я говорю« нет », то копаю глубже:

• Почему я не верю, что могу это сделать?
• Могу ли я что-то изменить в ситуации, чтобы сделать это?
• Кто мне может помочь?
• Какие жертвы я могу пойти и какие обязательства я могу нарушить, чтобы сделать эту цель достижимой?

Независимо от того, думают ли других людей , что я могу чего-то достичь или нет, для меня важно верить, что я могу. Если ответ на этот вопрос («Могу ли я?») Утвердительный, то мне нужно принять во внимание:

Третий вопрос: согласны?

« Вы внесете это изменение?»

Этот вопрос звучит аналогично первому, но я думаю, что это вопрос моей личной решимости:

• Готов ли я принести жертв, необходимых для этого изменения?
• Готов ли я работать без поддержки или славы , чтобы внести это изменение?
• Готов ли я выдержать достаточно долго, чтобы увидеть результаты от этого изменения?

Если у меня есть личная решимость достичь своей цели и внести изменения, то мне остается подумать только об одном:

Четвертый и последний вопрос: когда?

Последний вопрос:

«Когда вы внесете это изменение?

Если я смогу честно ответить на первые три вопроса с громким да, , то на этот последний вопрос будет только один логический ответ:

ПРЯМО СЕЙЧАС

Если это изменение — то, чего я хочу, что-то я могу сделать, и что-то я сделаю — тогда нет смысла откладывать это.Нет смысла откладывать это на завтра — я должен сегодня сделать к этому шаги.

Как изменить себя: с сегодняшнего дня

Если вы действительно заинтересованы в изменении своей жизни — тогда зачем вам ждать? Нет оправдания откладыванию еще одного момента.

Если есть что-то, что вы хотите изменить в своей жизни, сделайте это прямо сейчас. Завтра никому не обещают.

Вот что теперь делать. . Если вы готовы извлечь максимальную пользу из своей жизни и стать тем человеком, которым вы родились для , начиная с сегодняшнего , щелкните здесь, чтобы прочитать подробности о моем курсе «Решение действий».Это результат десятилетий опыта и сотен часов работы с реальными людьми — такими же, как вы. Гарантирую, вы получите результат.

статей о личном развитии

Начиная с себя (ваш первый электронный бизнес-тренер)

Зачем менять себя?

Личные изменения начинаются с горячего желания изменитесь и сделайте себя лучше завтра.

4 Почему истинного успеха

Вы не можете стать тем, кем хотите быть оставаясь тем, кем вы являетесь.

Лучшее место для начала изменений — это сами. Если все, что вы делаете, не работает, вы должны b

e гибкий, вы должны изменить свой план действий, если текущий план не дают требуемый результат.

Колесо личного успеха

Если вы хотите, чтобы другие люди изменения, вы должны быть готовы сделать первый шаг самостоятельно.Если ты не можешь измените свое окружение, вы должны измени свой отношение.

Синергия Жизнь-Бизнес

Учиться у Обратная связь, заново открывать и изобретать … Подробнее

Сила уверенности

Если вы хотите изменить себя и

добиться большего, вам нужна уверенность, смелость и твердая вера в свой умение добиваться успеха … Больше

Измените себя, используя НЛП

NLP

это психология совершенства и технология достижение и успех. НЛП — это доступная модель для повышения эффективности общение, личные изменения и личное развитие… Подробнее

Персональная сбалансированная система показателей

Состав и использование личный сбалансированная система показателей составляет первый шаг в управление изменениями.

Во-первых, это позволяет вам дистанцироваться от вашего мировоззрения ваши ментальные рамки, предположения и верования окрашивают мир и позволяют вам эффективно слушать ваш внутренний голос. Это поможет вам улучшить свое поведение и создать свой собственный будущее. Вы станете более креативными, когда станете более осознавать себя, свои внутренние процессы и мотивы. Изучая себя, и улучшая самооценку и самопознание, вы улучшаете свое обучение способность.Самопознание означает самосознание. Формулировка вашего личного амбиции — это поиск своей личности. Понимание вашей личности — это ключ к действию.

Почему не удается изменить: 8 распространенных ошибок

Буддизм: Духовный рост и столкновение с реальностью Не боится

Будда учил, что «тот, кто победил себя, гораздо более великий герой, чем он который победил тысячу раз тысячу человек.»Он узнал эго присутствие, которое чувствует угрозу и поэтому боится правды. Этот умственный сила сопротивляется простому духовному акту сияния света сознание к своему конечному внутреннему источнику … Подробнее

Обзоры устройств для запуска зарядного устройства

— интернет-магазины и обзоры на устройство для запуска зарядного устройства на AliExpress

Отличные новости !!! Вы попали в нужное место для запуска зарядного устройства.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это стартовое устройство с лучшим зарядным устройством вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили зарядное устройство на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе устройства для запуска зарядного устройства и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести зарядное устройство по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на зарядное устройство

— интернет-магазины и отзывы на стартер зарядное устройство на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для стартера зарядного устройства.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это стартерное зарядное устройство станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили зарядное устройство на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе стартера зарядного устройства и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести starter зарядное устройство по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как использовать зарядное устройство MagSafe с моделями iPhone 12

Узнайте, как заряжать iPhone 12 по беспроводной сети с помощью зарядного устройства MagSafe.

Настройте зарядное устройство MagSafe

Подключите разъем USB-C на зарядном устройстве MagSafe к рекомендованному адаптеру питания Apple USB-C мощностью 20 Вт (Вт) или более или совместимому адаптеру USB-C стороннего производителя.Вы также можете подключиться к порту USB-C на Mac или ПК.

Поместите зарядное устройство MagSafe лицевой стороной вверх, как показано на рисунке, на плоскую поверхность, вдали от металлических предметов или других посторонних материалов.

Беспроводная зарядка до 15 Вт быстрее

Зарядное устройство MagSafe предназначено для быстрой и безопасной беспроводной зарядки вашего iPhone 12.Система интеллектуально адаптируется к условиям, чтобы оптимизировать зарядку iPhone 12 при пиковой мощности до 15 Вт для более быстрой беспроводной зарядки. Фактическая мощность, подаваемая на iPhone, будет зависеть от мощности адаптера питания и состояния системы. Зарядное устройство MagSafe Charger для iPhone 12 mini обеспечивает пиковую мощность до 12 Вт.

Важно подключить к источнику питания, прежде чем помещать iPhone в зарядное устройство MagSafe. Это позволяет MagSafe проверять безопасность максимальной мощности.Если вы случайно поместили свой iPhone в зарядное устройство MagSafe перед подключением к источнику питания, просто отсоедините iPhone от зарядного устройства MagSafe, подождите три секунды, а затем снова включите его, чтобы возобновить подачу максимальной мощности.

Зарядное устройство MagSafe предназначено для согласования максимальной мощности до 9 В (В) и 3 А (А) с адаптером питания, совместимым с USB PD. MagSafe динамически оптимизирует мощность, подаваемую на iPhone. Мощность, подаваемая на iPhone 12 в любой момент, будет варьироваться в зависимости от различных факторов, включая температуру и активность системы.

Все адаптеры питания имеют разные номиналы по величине и скорости подачи питания. Зарядное устройство MagSafe требует следующих характеристик для более быстрой беспроводной зарядки.

Совместимые адаптеры питания для более быстрой беспроводной зарядки до 15 Вт

• Разъем USB-C. USB-A не поддерживается
• 9В / 2.22А или 9В / 2,56А и выше
• iPhone 12 mini может получить до 12 Вт для более быстрой беспроводной зарядки при напряжении не менее 9 В / 2,03 А
• Адаптеры большей мощности при или выше 9 В / 2,56 А также обеспечивают максимальную пиковую мощность до 15 Вт для iPhone 12 *
.

При подключении аксессуаров Lightning, таких как наушники, зарядка ограничена 7,5 Вт в соответствии с нормативными стандартами.

* Зарядное устройство MagSafe также может работать с адаптерами питания, которые обеспечивают минимум 12 Вт (5 В / 2.4A) мощности, но это приведет к более медленной зарядке.

Узнать больше

• Зарядное устройство MagSafe предназначено для более быстрой и наиболее эффективной зарядки iPhone 12, iPhone 12 mini, iPhone 12 Pro, iPhone 12 Pro Max и аксессуаров Apple MagSafe.
• При зарядке устройства, не совместимого с MagSafe Qi, с помощью зарядного устройства MagSafe, мощность снижается, и время зарядки может быть меньше, чем у обычного зарядного устройства Qi.
• Не кладите кредитные карты, значки безопасности, паспорта или брелоки между iPhone и зарядным устройством MagSafe, поскольку это может повредить магнитные полосы или чипы RFID в этих предметах.
• Если у вас есть чехол, в котором хранятся какие-либо из этих чувствительных предметов, снимите их перед зарядкой или убедитесь, что они не находятся между задней частью устройства и зарядным устройством.
• Если ваш iPhone подключен и к зарядному устройству MagSafe, и к источнику питания через порт Lightning, ваш iPhone будет заряжаться через разъем Lightning.
• Как и другие беспроводные зарядные устройства, ваш iPhone или зарядное устройство MagSafe могут немного нагреваться во время зарядки iPhone. Чтобы продлить срок службы батареи, если она станет слишком горячей, программное обеспечение может ограничить зарядку выше 80 процентов.
• Если вы держите iPhone в кожаном футляре во время зарядки с помощью зарядного устройства MagSafe, на чехле могут появиться круглые отпечатки от сжатия кожи. Это нормально, но если вас это беспокоит, мы рекомендуем использовать чехол без кожи.
• Узнайте, как очистить зарядное устройство MagSafe.
• Узнайте о магнитах в продуктах MagSafe.

Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, не контролируемых и не проверенных Apple, предоставляется без рекомендаций или одобрения. Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов.Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.

Дата публикации: 2 ноября 2020 г.

MagSafe Не хотите заряжать MacBook? Наверное, простое решение

Адаптер питания MagSafe великолепен, он использует магниты для защиты соединения между MacBook и зарядным устройством переменного тока, он не только быстро отключается, чтобы предотвратить сбои, но и быстро включается для подачи питания на Mac.Обычно он работает безупречно, но в некоторых редких случаях адаптер MagSafe, кажется, подключен нормально, но на компьютер не поступает заряд. К счастью, эти проблемы обычно легко решить, поэтому выполните шаги с 1 по 3, описанные ниже, чтобы ваш MagSafe снова зарядил аккумулятор Mac.

И да, эти шаги одинаковы для любого MacBook Air или MacBook Pro со встроенным аккумулятором и магнитным зарядным адаптером MagSafe.

1: Убедитесь, что MagSafe подключен к сети, и попробуйте другую розетку

Да, это означает, что убедитесь, что адаптер подключен к розетке, а адаптер переменного тока MagSafe или сетевой адаптер правильно подключен и закреплен.Использование другой розетки также имеет решающее значение, потому что это исключает проблему в розетке (а кто раньше не вставлял что-то в неработающую розетку?).

Также проверьте адаптер на предмет повреждений или потертостей. Не используйте MagSafe, если кабель MagSafe порван, изношен, поврежден или внутренние детали зарядного устройства обнажены. Немедленно замените его.

2: Проверьте порты MagSafe на предмет мусора

Теперь проверьте порты MagSafe на предмет предметов или мусора.Присмотритесь как к самому шнуру адаптера, так и к порту сбоку MacBook Pro / Air. Посторонние предметы, мешающие физическому соединению зарядного устройства и компьютера, являются одной из наиболее частых причин того, что адаптеры MagSafe не проходят зарядку. На изображении ниже показано, как трудно увидеть крошечный кусок чего-то, блокирующего соединение, поэтому внимательно проверьте его.

(Обратите внимание на крошечную металлическую частицу, которая плотно заправлена ​​в угол порта.Да, это реальный пример фотографии, снятой при устранении неполадок MacBook Air, который не заряжается.)

Если вы видите, что что-то застряло в адаптере MagSafe или порту Mac, отключите MagSafe от стены и отключите Mac от любого источника питания , а затем используйте деревянный предмет, например, зубочистку, чтобы вынуть его из порта. Никогда не используйте для этой цели металлические предметы.

Это может показаться глупым или маловероятным, но такое случается чаще, чем вы думаете.Поскольку ноутбуки и адаптеры MagSafe часто носят в рюкзаках, кошельках и сумках, они могут накапливать ворсинки и другие частицы, которые могут помешать правильному подключению. Кроме того, то же самое магнитное соединение, которое делает адаптер MagSafe таким замечательным, может также привлекать другие крошечные предметы, которые достаточно велики, чтобы предотвратить заряд, а также их очень трудно визуально идентифицировать.

3: Сбросить SMC

Если вы убедились, что адаптер MagSafe подключен правильно и порт не имеет препятствий, вашим следующим выбором будет сброс контроллера управления системой (SMC).Это может решить многие проблемы, связанные с питанием Mac, от странного поведения вентилятора до того, что батареи не заряжаются, адаптер MagSafe не определяется как подключенный или передающий заряд, до сообщения об отсутствии батареи, отказа от сна или правильного пробуждения, среди множества других другие проблемы.

Сброс SMC на MacBook Air, MacBook Pro и Retina MacBook с неизвлекаемой батареей прост и выполняется следующим образом:

1. Выключите MacBook, выбрав  Меню Apple> Выключить
2. Подключите адаптер питания MagSafe
3. Одновременно удерживайте Shift + Control + Option + Power около 4 секунд, затем отпустите все вместе
4. Нажмите кнопку питания, чтобы загрузить MacBook со сбросом SMC

Чтобы уточнить, это именно те клавиши, которые нужно нажимать, когда Mac выключен с подключенным адаптером, чтобы сбросить SMC:

Если у вас старая модель MacBook с извлекаемой батареей, действия немного отличаются, вы можете следовать нашим инструкциям или официальным инструкциям Apple, чтобы выполнить такой же сброс SMC на этих компьютерах.

Сброс SMC удаляет все настройки питания на Mac, поэтому, если у вас есть индивидуальные настройки в Energy Saver или в другом месте, вам нужно будет установить их снова, так как все параметры питания возвращаются к значениям по умолчанию для macOS / Mac OS X.

4: Отключите, подождите, попробуйте еще раз

Следующий совет может показаться немного странным, но он помогает решить многие проблемы, когда Magsafe не заряжает компьютеры Mac. По сути, вы отключите все, в том числе от розетки, немного подождите, а затем повторите попытку.

• Отключите адаптер MagSafe от Mac и от розетки. Оставьте его отключенным от сети примерно на 5 минут. Затем снова подключите вилку зарядного устройства к розетке, затем снова подключите MagSafe к MacBook Pro.

Многие пользователи MagSafe в наших комментариях сообщают, что это работает, в то время как другие приемы не работают, поэтому попробуйте это, если ваш Magsafe не заряжает MacBook Pro или MacBook Air!

Аккумулятор MacBook теперь должен заряжаться от MagSafe как обычно

После загрузки Mac он должен заряжаться нормально, о чем свидетельствует оранжевый или зеленый цвет индикатора MagSafe.

Если у вас по-прежнему возникают проблемы и Mac не заряжается, возможно, неисправен сам адаптер MagSafe (довольно редко) или неисправна материнская плата MacBook (еще один редкий случай). По возможности попробуйте другой адаптер MagSafe, чтобы проверить, работает ли он с Mac.

Если вы выполнили вышеуказанные действия, а аккумулятор продолжает не заряжаться, а адаптер MagSafe не работает, ваша следующая ставка — назначить встречу или телефонный звонок с официальными каналами поддержки Apple, чтобы получить MacBook, аккумулятор и MagSafe. переходник посмотрел.Иногда это может быть аппаратная неисправность, хотя это случается довольно редко.

Связанные

.
