Как паять светодиодную ленту — подготовка и способы
Как паяются светодиодные ленты
Организовать освещение в интерьере можно с помощью множества вариантов, в частности светодиодной лентой. Светодиодная лента считается наиболее современным элементом дополнительного или основного освещения. Её использование предполагает широкие возможности в дизайне помещения, а также большой выбор цвета свечения. Для осуществления данного источника света важно знать, как паять светодиодную ленту. Есть как ленточный вариант, так и отдельные планки светодиодной ленты.
Разновидности светодиодных лент
От выбора зависят и последующие компоненты, такие как блок питания, провода для подключения, контроллеры. Поэтому перед тем как паять smd светодиоды, важно определится с выбором ленты. Есть следующие варианты, которые классифицируются по типу:
- Светодиоды 3528.
- Светодиоды 5050.
- Цветные светодиоды RGB.
Также они разделяются на модели по направленности света.
- С торцевым свечением.
- С фронтальным свечением.
По защите:
- Негерметичные, открытого типа – без применения защиты диодов.

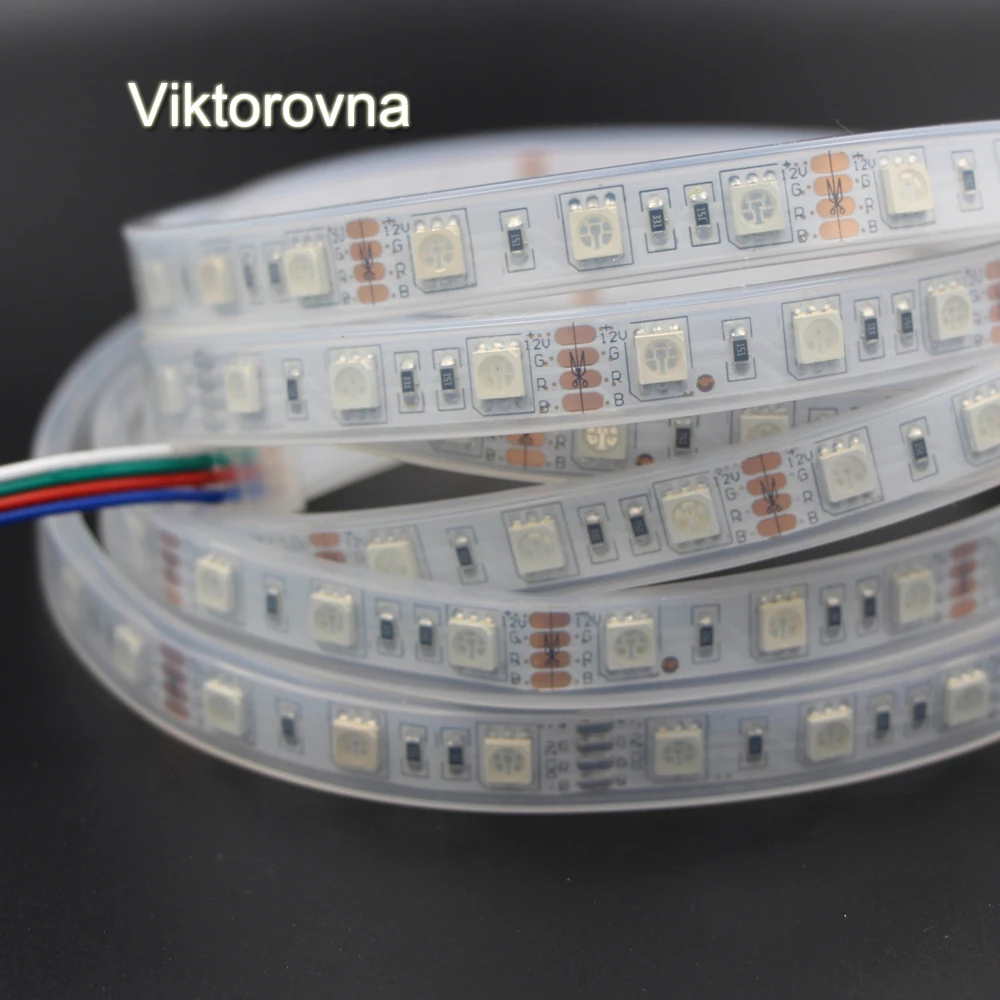

- С защитой: односторонней, двухсторонней.
Что нужно иметь для пайки
Для того чтобы спаять светодиодную ленту следует обзавестись необходимым оборудованием, расходными материалами и знанием как паять smd. Среди материалов необходимо иметь следующее:
- Провода для соединения лучше использовать с разноцветной изоляции, чтобы потом не было путаницы. Определить сечение можно исходя из длины ленты и её потребляемых характеристик ватт\метр. На метр длины необходимо сечение от 0.2 мм.
- Светодиодную ленту требуемой длины. Укорачивается она строго в обозначенных для этого местах.
- Вещества для обработки поверхности, что улучшит прилипания припоя и обеспечит защиту от воздействия внешней среды. Для этих целей подойдут следующие типы флюсов: канифоль, СКФ, ЛТИ.
- Для соединения контактов и проводов требуется припой.
Можно использовать оловянно-свинцовые припои. - Для герметичности соединений нужен силикон, однако, герметизация нужна только защищённым светодиодным лентам.
- Трубки для термоусадки, которые уменьшаются при нагревании и обжимают места соединения контактов.
Можно использовать оловянно-свинцовые припои.В качестве оборудования потребуется:
- Паяльник, мощность которого не выше 40 Вт. Температура при пайке должна быть 260-300 градусов.
- Клещи для зачистки проводов. Вместо них можно использовать обычный канцелярский нож.
- Строительный фен или зажигалка.
Что важно знать перед пайкой

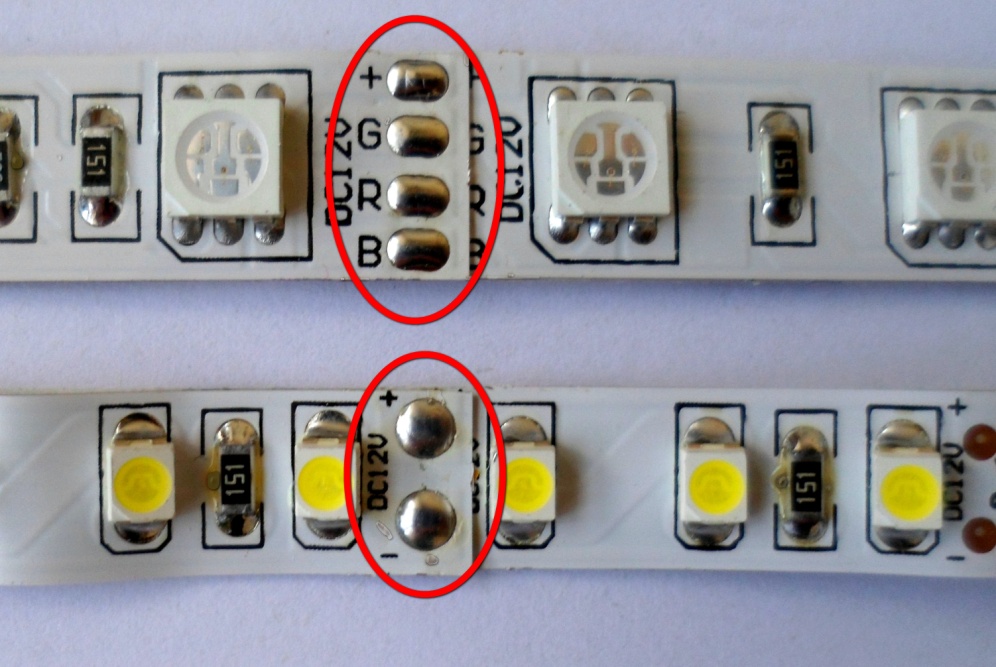

Ленты могут иметь 2 или 4 группы контактов. Когда контактов 2 – это одноцветная лента, а на контактах имеется плюс и минус. Если на ней 4 контакта – лента RGB, на которой может происходить смена цвета с помощью промежуточного контроллера G, R, B.
Следующим этапом будет выбор подключения, если лент будет несколько. Последовательное соединение в данном случае будет не самым подходящим способом, потому что образуется падение напряжение на всей длине, что спровоцирует сокращение срока службы диодов.
Подготовка к пайке
Следует припаивать по такому же принципу, как и остальные электроприборы. Главное не переусердствовать с нагревом. Процесс можно разделить на несколько этапов:
- Замеряется требуемая длина ленты, после чего отрезается нужный кусок по специально предусмотренным местам для этого. Шаг таких мест, в среднем, 5 – 10 см. Резать можно ножницами, стараясь не повредить диоды.
- Концы проводов зачищаются на 1 мм со стороны блока питания, на 2 см со стороны ленты.
- Поверхность, на которую планируется монтаж, обезжиривается и высушивается, после чего с ленты снимается защитная плёнка и её можно приклеивать.
Как происходит пайка
Пайка светодиода ничем не отличается от других паек мелких деталей, потому как припаять светодиод можно тем же принципом.
Когда происходит пайка защищённой ленты, то зона контактов предварительно зачищается от эпоксидной или силиконовой оболочки. Когда соединение готово, следует надеть на основу защитную заглушку. Если требуется повышенная изоляция, следует нанести несколько слоёв силикона.
Следует знать, что:
- Следует проводить качественную изоляцию участка, так как в противном случае может потребоваться перепаять соединения.
- Когда 1 контакт запаян, не следует сразу же начинать пайку следующего. Это будет провоцировать перегрев, так как схема ещё не успела остыть.
- Максимальный радиус изгиба светодиодной ленты должен составлять не более 2 см.
- Для более удобной пайки можно использовать маленькие наконечники гильзы. Это не только улучшит контакт, но и сделает соединение более прочным.
- Для того чтобы знать как выпаять smd светодиод, следует подогревать его снизу и на контактах, при этом главное не перегреть его. Это связано с тем, что если понять, как паять smd, становится ясно, что он припаян снизу. Не рекомендуется выпаивать светодиоды из ленты, так как это лишает изделие гарантии.
Вывод
Разобраться, как паять светодиодную ленту – несложно. Для этого следует бережно и аккуратно относится к светодиодной ленте и диодам, соблюдая элементарные правила, описанные в статье.
Видео о пайке светодиодной ленты

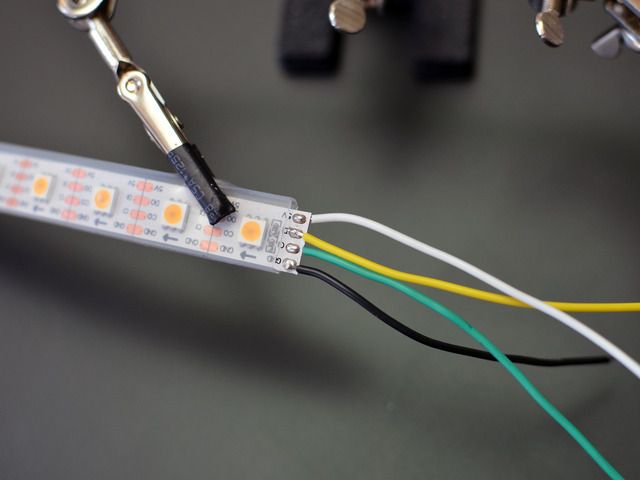

Припаиваем провода к светодиодной ленте
Всем привет. Сегодня мы припаяем провода к светодиодной ленте с целью дальнейшего подключения в своих целях. Данный материал не является чем-то сверхъестественным и абсолютное большинство более-мение опытных пользователей могут проделать эту процедуру без посторонней помощи, но наш сайт рассчитан на разные возрастные и профессиональные категории.
Иногда добросовестные продавцы на радиорынке продают отрезки светодиодной ленты с уже припаянными проводами. Но бывает такое, как правило, очень редко. К тому-же если вы покупаете пятиметровую бабину, то почти наверняка вам придется резать ее на нужные вам отрезки, и каждому отрезку припаивать провода. Вот этим мы сейчас и займемся. Припаивать будем к одноцветной светодиодной ленте. RGB-лента заслуживает отдельного рассмотрения в данном вопросе в связи с тем, что там есть некоторые нюансы, поэтому рассмотрим их в будущем.
Оборудование:
— провода;
— паяльник, флюс, припой;
— светодиодная лента;
— нож;
— термоусадочная трубка;
— зажигалка, спички.
Техника безопасности:
— не надо тыкать себя паяльником в глаз;
— не порежьте пальчики ножом, будьте аккуратны с электричеством.
Приступим господа. Берем отрезок светодиодной ленты. Думаю, вам известно, что светодиодная лента бывает влагозащищенной и без влагозащиты. Второй вариант стоит дешевле, но не значительно, при этом теряет в своем функционале и более подвержен техническим повреждениям. Поэтому берем первый вариант.
Теперь необходимо удалить силикон с контактов ленты. Я это делаю обычным столовым ножом. Особой сложности в этой процедуре нет. Только не переусердствуйте — не отрежьте чего-то лишнего, а то придется укорачивать вашу ленту, как минимум, на три светодиода.
Будьте внимательны, очень часто мелки кусочки силикона остаются на контактах. Этого допускать нельзя. В противном случае пайка станет невыносимой и даже если вы все-таки припаяете провода, то пайка будет не особо прочной и надежной. После этих процедур видим примерно следующий результат.
Теперь зачищаем паяльник, хорошенько его разогреваем и залуживаем провода. Обратите внимание, что контакты на проводах я делаю, как можно меньшими.
Это исключит возможность случайного замыкания. Также прошу обратить внимание на то, что на моей ленте контакты уже подготовлены к пайке и залужены, но в большинстве случаев вы получите просто 2 медных контакта, которые вам необходимо будет залудить и на ленте.

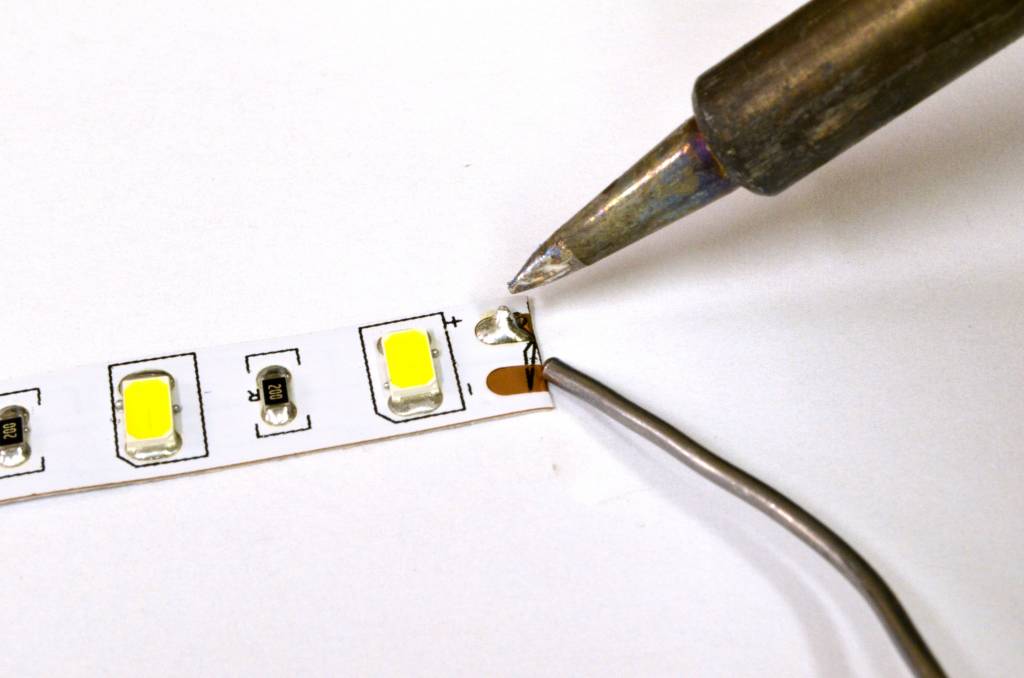

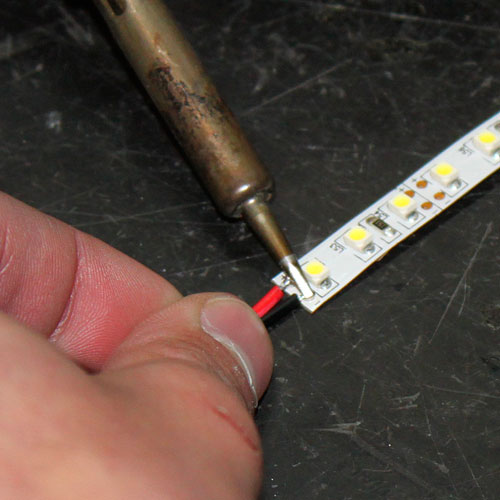

Теперь припаиваем наши провода к контактам на ленте. Делаем это быстро и аккуратно. На припаивание 1 контакта у меня уходит не более 1 секунды. дело в том, что если перегреть ленту — на ней рушится покрытие, показывая на свет божий «гибкую плату», а это сократит надежность вашего творения. Поэтому еще раз говорю — хорошо разогревайте паяльник.
Теперь необходимо это дело хорошенько заизолировать. Я это делаю в два этапа и использую для этой цели две термоттрубки разных диаметров. Сначала небольшого — одеваю на провода и усаживаю зажигалкой.
Далее подбираю такую трубку, чтобы по диаметру она могла налезть на саму ленту, к тому же, на втором этапе беру прозрачную термотрубку.
В конечном результате вся это выглядит примерно следующим образом.
Конечно надевать термотрубку так как это показано на фото выше — не обязательно. Большинство мастеров ограничиваются небольшим захватом до 1 см, но мне не жалко кусочка и подлиннее, если он прозрачный. Надежней будет.
В общем теперь нам остается подсоединить эту конструкцию к источнику питания и насладиться результатом.
Как спаять две одноцветные светодиодные ленты
Светодиодные ленты обладают достаточной гибкостью, их можно разрезать по заданным линиям разреза и соединять в любых точках между медными контактами на ленте. Линии разреза различны для разных типов светодиодных лент. Ниже приведена инструкция по разрезанию и спайке двух одноцветных светодиодных лент.
1. Паяльник
Перед тем как приступить к пайке светодиодных лент, важно убедиться, что вы имеете соответствующий инструмент. Мы рекомендуем использовать паяльник мощностью 20 Вт – 60 Вт с регулируемой температурой в пределах 250°-350°С.
Лучше использовать более мощный паяльник, чтобы процесс нагрева контактов не был долгим во избежание повреждения элементов. В то же время температура паяльника не должна быть слишком высокой, чтобы не повредить элементы. Мы также рекомендуем использовать тонкий припой с канифолью, жало паяльника следует предварительно очистить мокрой губкой или стальной щеткой.
2. Очистите паяльник
Важно, чтобы жало паяльника было чистым, это обеспечит наилучшую спайку. Очищайте жало паяльнику регулярно, чтобы спайки были чистыми и по возможности небольшими.
3. Закрепите светодиодную ленту
Закрепите светодиодную ленту несколькими кусочками липкой ленты, чтобы она была неподвижной во время спайки.
4. Снимите защитную ленту с медных контактов на верхней части
Снимите защитную ленту с медных контактов на верхней частисветодиодной ленты
Для обеспечения электрического соединения между кусками светодиодной ленты, следует соединить их медные контакты. С помощью острого ножа или бритвы снимите защитную ленту с контактов, в противном случае электрического соединения не будет.
5. Залудите медные контакты на спаиваемых лентах
На следующем шаге следует залудить медные контакты на обеих лентах, для этого нужно нанести на них тонкий слой припоя. Не следует наносить на контакты слишком много припоя. Проделайте эту процедуру на обеих лентах.
6. Соедините ленты друг с другом
После того, как вы залудили медные контакты на обеих лентах, вы можете соединить их друг с другом.
Наложите одну ленту на другую, убедившись при этом, что вы правильно соблюдаете полярность.
После этого прогревайте паяльником место соединения, пока припой в месте соединения не расплавится. Нагрев должен быть достаточным, чтобы не образовалась «холодная спайка».
*Холодная спайка происходит, когда прогревается только одна из соединяемых лент, электрическое соединение при этом является ненадежным
7. Проверьте место спайки
После просушки подсоедините спаянные ленты к подходящему источнику питания, чтобы проверить соединение
*Плохое соединение является следствием «холодной спайки». Если обнаружили искрение или дым, то, скорее всего, имеет место перекрестное или дуговое соединение.
Как правильно спаять светодиодные ленты между собой
LED-ленты украшают витрины многих магазинов, ресторанов и баров. Диоды переливаются разноцветными огнями, подсвечивают рекламные билборды.
Светящиеся лампы используют также для декорирования спален, кухонь, детских комнат. При необходимости осветить и украсить помещение большой площади понадобится соединить несколько диодных полос, так как стандартной их длины часто бывает недостаточно.
Для чего необходимо соединять светодиодные ленты
Если длины бухты недостаточно, приходится соединять лед-ленты между собой
Основа LED-ленты — гибкая полоса с расположенными на ней световыми диодами, соединенными между собой цепью, которая идет по электрическим дорожкам. Каждая лента оснащена разметкой для разрезов, а также небольшими по размеру спайками, позволяющими присоединять провода. Обратная сторона конструкции — липкая полоса, позволяющая фиксировать устройство на любой поверхности.
LED-полосы обычно продаются в катушке по 5 метров, этого бывает недостаточно для декорирования большого помещения. Поэтому их удлиняют до нужного размера, а потом вывешивают на потолки, арки, витрины и аквариумы.
Способы соединения
Соединить ленту можно двумя способами: при помощи пайки или съемного коннектора.
Каждый метод имеет свои особенности:
- Пайка — бюджетное и надежное скрепление. Его осуществляют путем обнажения двух контактов, к которым впоследствии припаивают провода. После этого соединяют края конструкции.
- Коннекторное скрепление происходит за счет пластиковых зажимов. Коннекторы чаще всего применяют, когда необходимо соединить LED-ленту в неудобных положениях, а спаять контакты невозможно. Этот способ прост и удобен, но чреват окислением контактов.
Пайка считается более сложным методом соединения диодной ленты, однако рекомендуется делать выбор именно в ее пользу.
Инструкция по соединению пайкой
Пайка без проводов
Активно использую несколько способов, помогающих нарастить светодиодную конструкцию.
Соединение без проводов
Чтобы соединить между собой светодиодную ленту, нужно воспользоваться инструкцией:
- Включить паяльник и прогреть его до температуры 350 градусов. Рекомендуется следить за показателем и не допускать его повышения. Это может навредить светодиодной конструкции. Перед работой инструмент рекомендовано очистить от загрязнений и протереть влажной губкой.
- Поместить ленту на ровную поверхность так, чтобы в процессе она не сдвигалась с места.
- Если имеется силиконовое покрытие на проводе, его потребуется снять.
- Залудить контакты на двух соединяемых частях, покрыть их небольшим слоем припоя.
- Положить одну ленту внахлест на другую, запаять места скрепления.
- Оставить конструкцию на некоторое время, чтобы она просушилась.
Это может навредить светодиодной конструкции. Перед работой инструмент рекомендовано очистить от загрязнений и протереть влажной губкой.Если после включения в сеть диоды начали искриться, это говорит о неправильном дуговом скрещении, разрыве или потере контакта.
Соединение с проводами
Пайка с проводами
Еще один способ соединить светодиодную ленту:
- Аккуратно перерезать полосы по вышеописанной схеме.
- Подготовить провод толщиной до 0,8 мм и снять с него оболочку из силикона.
- Залудить концы.
- Кончики согнуть под прямым углом и припаять их к парным контактам.
- Повторить действия с другим концом провода.
- Надеть термоусадочную трубку, чтобы защитить места пайки.
Паять LED-конструкцию самостоятельно сложно. Поэтому лучше обратиться за помощью к специалисту.
Соединение пластиковыми коннекторами

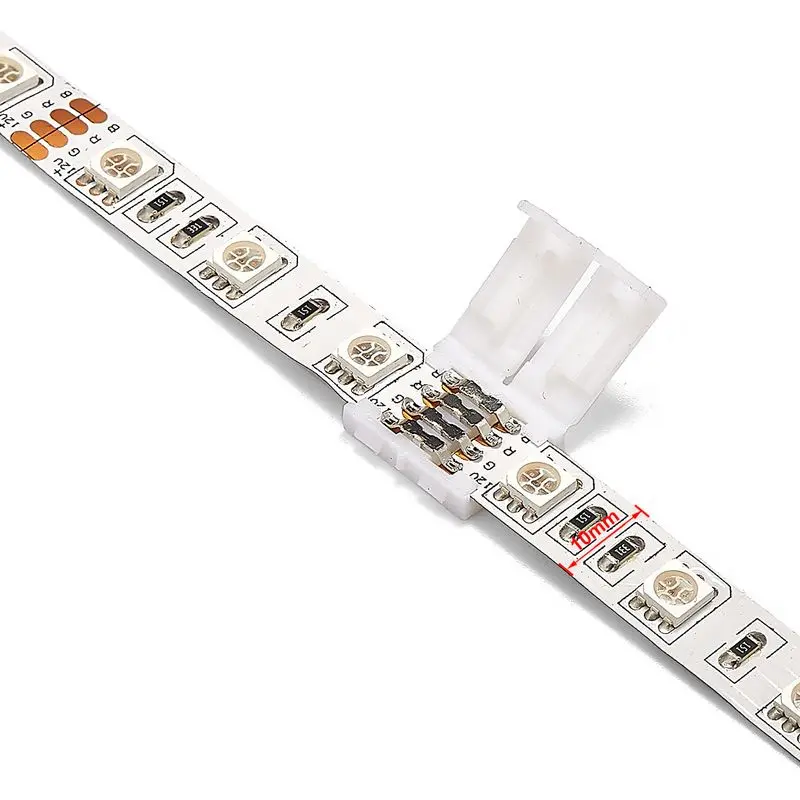

Прямой коннектор для светодиодной ленты
Коннекторы используют в тех случаях, когда спаять контакты не получается. Этот метод соединения считается самым простым.
- Подготовить острые ножницы и обрезать ими ленту. Перед этим следует замерить расстояние, чтобы на каждом отрезке было кратное количество светодиодов.
- Оставить расстояние между диодами таким образом, чтобы с каждой стороны образовались монтажные площадки одинакового размера.
- Открыть крышечку и вставить в конструкцию одну часть ленты, защелкнуть коннектор.
- Повторить действия с другим отрезком.
Конструкцию можно подсоединить к сети питания. При успешной работе можно вывешивать диодную конструкцию для подсветки помещения.
Виды соединительных коннекторов
Пластмассовые коннекторы бывают нескольких видов:
- Без изгиба. Используются для быстрого удлинения светящейся ленты. Места соединения при этом выглядят почти незаметными.

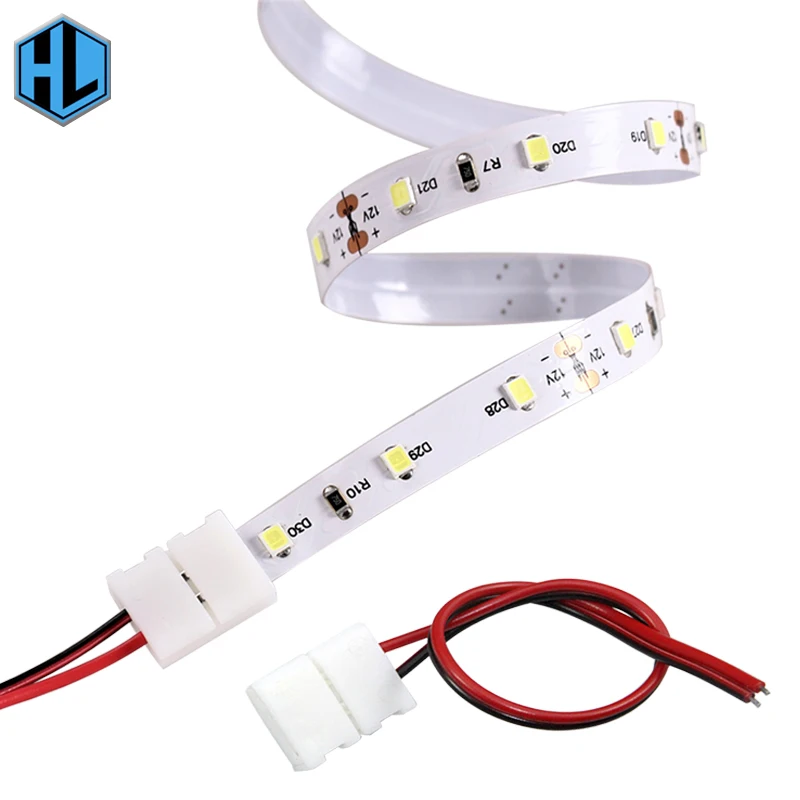

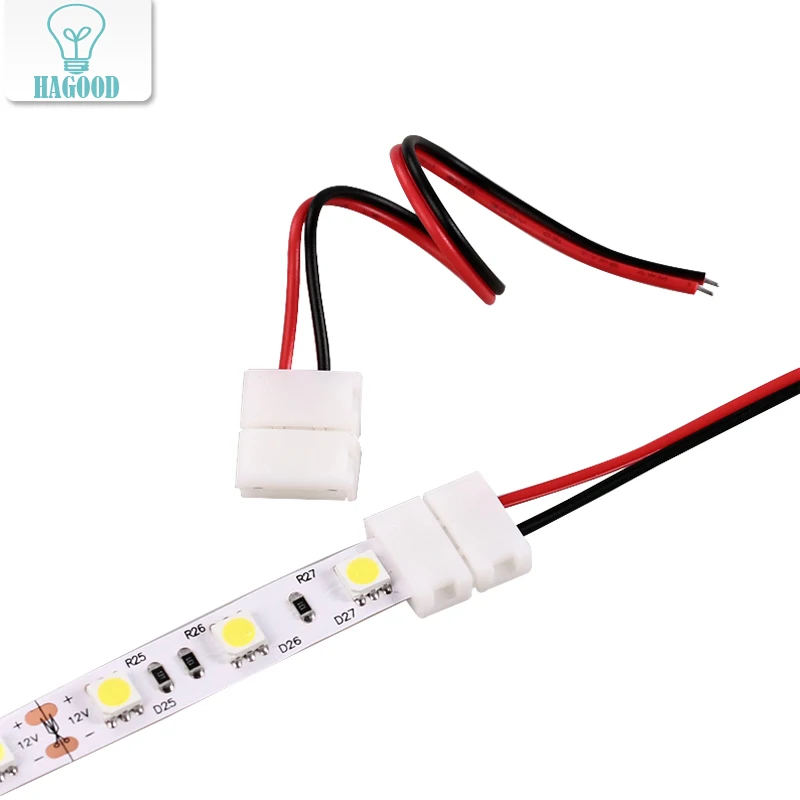

- С изгибом. Устройство оснащено 2 элементами с торчащими проводами, которые помогают соединять концы ленты в разных направлениях и формах.

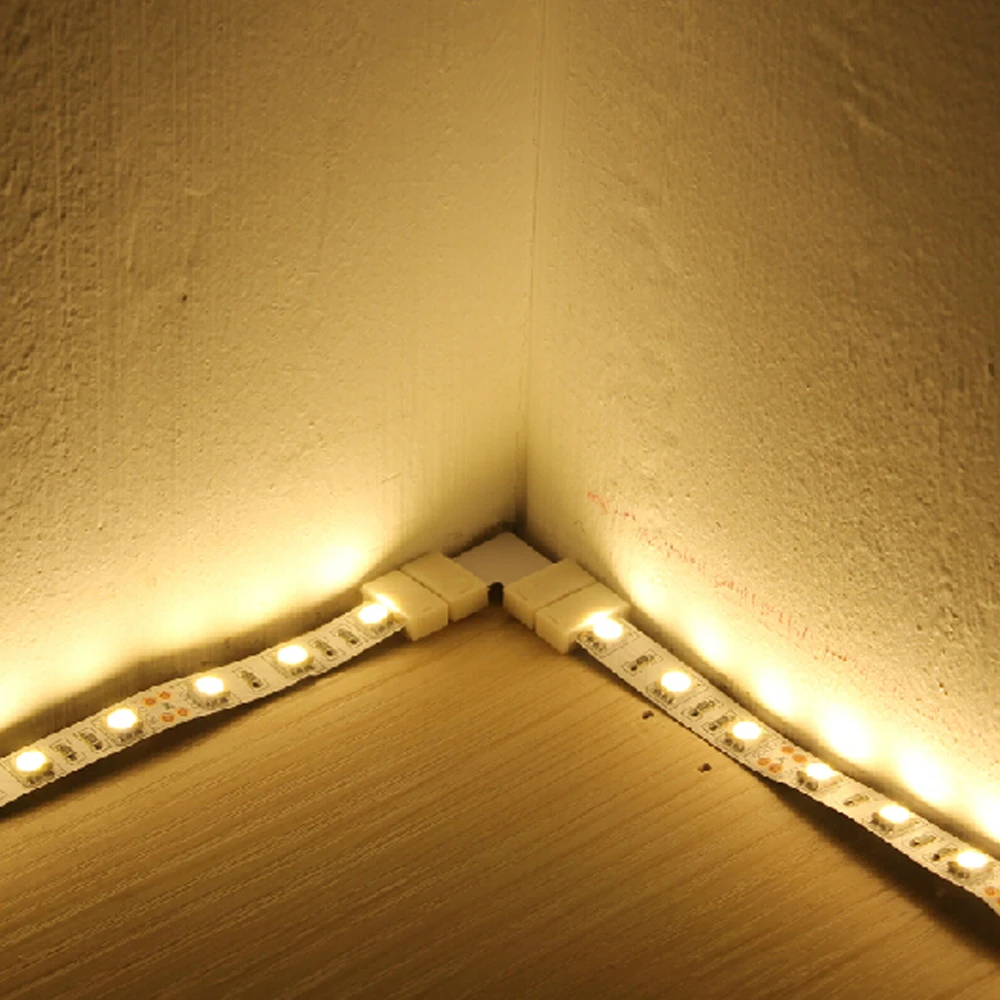

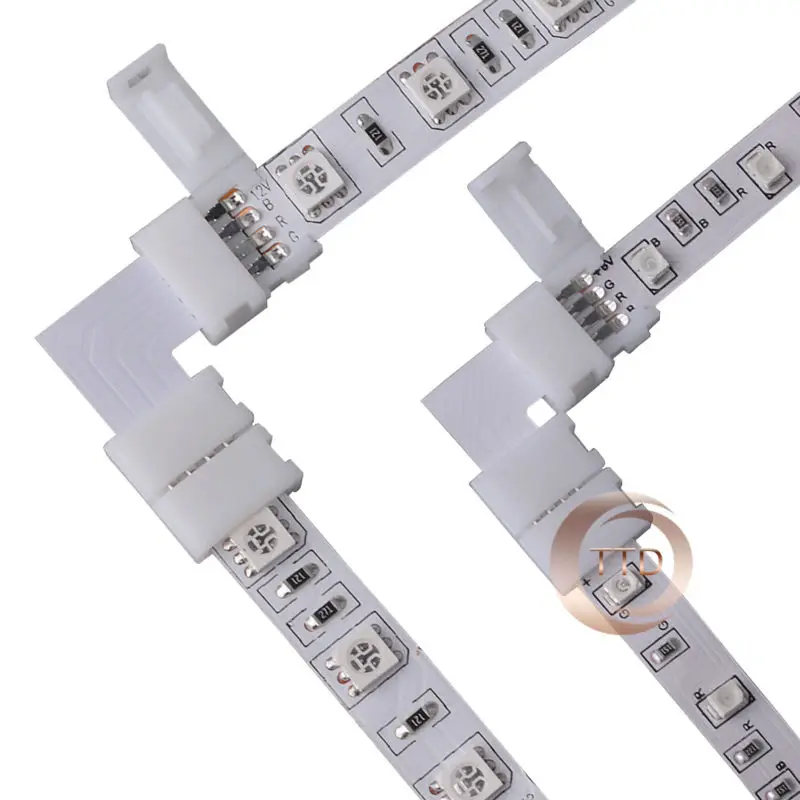

Встречаются также угловые коннекторы. Их применяют только при необходимости соединить конструкцию под прямым углом.
Разновидности коннекторов по геометрии соединения
Коннекторы имеют разную конфигурацию. Она зависит от геометрии соединения:
- прямая – скрещение на прямых участках;
- г-образная – соединение конструкции под прямым углом;
- т-образная;
- крестообразная.
Изобилие монтажных возможностей позволяет создавать из светящихся лент самые разные и необычные фигуры.
Количество контактов зависит от типа светодиодной ленты, варьируется от 2 до 6.

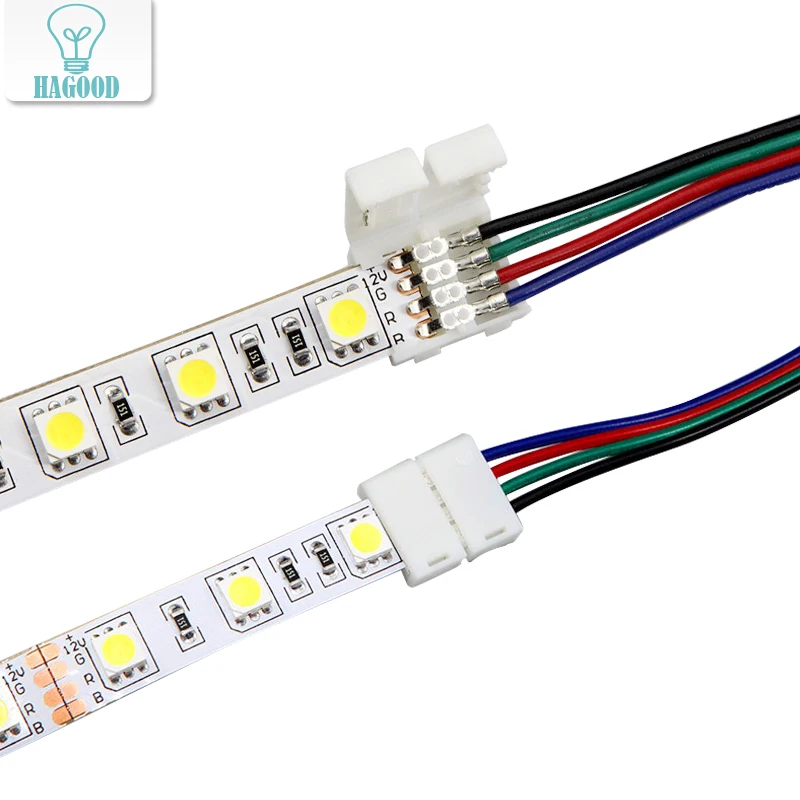

Для монохромных конструкций лучше использовать коннекторы с 2 контактами. Трехцветные полосы RGB соединяют четырехконтактной деталью. Для совмещения ленты RGBWW берут коннекторы с 6 контактами.
В домашних условиях сделать монтажные детали достаточно сложно. Нужно приобрести винтовые клеммники, очистить их от винтовой изоляции острым кухонным ножом. Далее необходимо убрать защитный лак с диодной полосы и разрезать ее при помощи ножниц. Полоски поместить в отверстия клеммников, обжать винты. Проделать те же действия с питающими проводами. На те места, где лента соединилась, нужно надеть термоусадочную трубку, поджечь их зажигалкой, пока не произойдет надежный обжим.

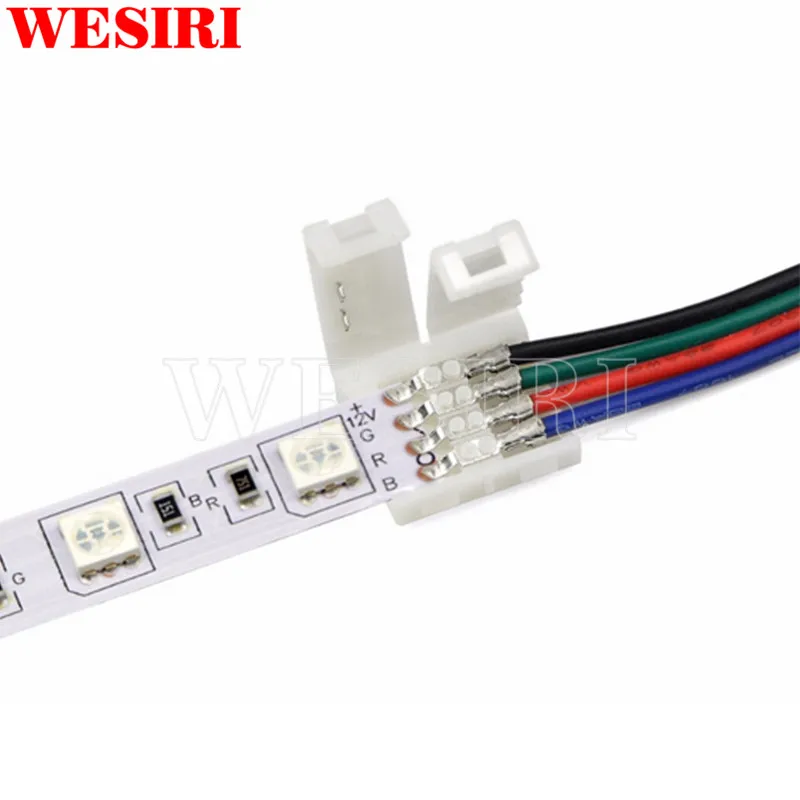

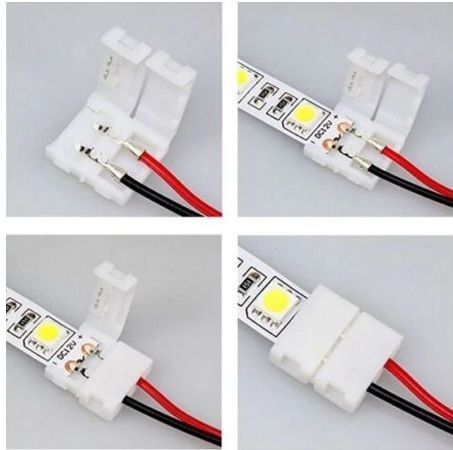

Установка диодной ленты в быстрый проводной коннектор
Для процедуры необходимо:
- Взять две LED-полосы, которые следует соединить.
- Проводной коннектор перевернуть так, чтобы белая полоса находилась вверху.
- Потянуть за концы пластиковой защелки.
- Вставить в ленту соединитель, вернуть защелку в первоначальное положение.
Следует проверить надежность фиксации и подключить диодную полосу к сети питания. Если конструкция искрится, это может говорить о проблемах в работе проводки.
Советы по использованию и монтажу ленты
В процессе эксплуатирования нужно опираться на следующие советы и подсказки:
- LED-лента считается не самым надежным устройством. Поэтому спайку или коннекторное соединение необходимо проводить качественно. Удлинять конструкцию следует так, чтобы потом можно было разобрать ее в случае поломки.
- Для надежности лучше клеить полосы на двусторонний скотч.
- При размещении диодов для подсветки потолков их скрывают за багетом или плинтусом. Это необходимо для равномерного освещения.
Блок питания ленты во многих случаях оснащен вентиляторами, которые доставляют шум. Устройство рекомендовано выносить в помещения, откуда неприятные звуки будут неслышны.
Плюсы и минусы различных соединений
Соединение пайкой надежнее, коннекторами – проще
К плюсам коннекторного соединения относят:
- легкий монтаж;
- различные вариации соединений;
- маленькая стоимость деталей.
Из минусов — быстрое окисление контактов, неустойчивость к влажности. Лучше ориентироваться на водонепроницаемые разъемы, чтобы не навредить конструкции.
Преимущества соединения пайкой:
- прочность монтажа;
- доступность;
- хорошее качество;
- отсутствие окислительных процессов.
Из недостатков — сложность работы. Человеку без должной подготовки удлинить ленту будет проблематично.
- Какая печь лучше для отопления частного дома
- Популярные стабилизаторы напряжения для газовых котлов
Подключение светодиодных лент — советы электрика
Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт
Есть две основные причины выхода из строя светодиодной подсветки:
- не качественные светодиоды и блоки питания
- не правильный монтаж и подключение с ошибками
Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.
Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?
Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.
Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:
Обратите внимание
При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.
Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы.
Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.
Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.
Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.
Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.
Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.
Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.
Для монтажа освещения с помощью светодиодной ленты вам понадобится:
- бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
- трехжильный кабель ВВГнг-Ls сечением 1,5мм2
- блок питания
- диммер и пульт управления
- монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2
Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.
Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.
Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
Важно
Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.
Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку.
Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
Протянув кабель до блока, можно приступать непосредственно к подключению проводов.
- фазный провод подсоединяете к разъему L
- жилу синего цвета – нулевую, к клемме N
- желто-зеленую – к клемме обозначенную как Pe или значком заземления
Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).
- отмеряете и отрезаете необходимого размера провода
- зачищаете концы и опрессовываете их наконечниками НШВИ
В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.
Оба провода должны подключаться к диммеру со стороны Power IN (входное питание).
Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-
Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.
Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.
- на клеммы V- заводятся жилы черного цвета
С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
Источники – https://cable.ru, Кабель.РФ
Источник: https://domikelectrica.ru/montazh-i-podklyuchenie-svetodiodnoj-lenty/
Подключение светодиодной ленты через блок питания
Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию.
Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму.
Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.
Совет
За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения.
Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.
С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.
На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).
Как подключить светодиодную ленту в домашних условиях
В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров.
Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере.
С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.
Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке.
Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два.
Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.
Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.
Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте.
Обратите внимание
В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров.
Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.
Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.
Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.
В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.
На что следует обратить внимание перед подключением светодиодной ленты
1. Длина ленты.
Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.
2. Соблюдайте полярность.
В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт – она просто не включится, поэтому можно смело менять подключение питающих проводов.
3. Резка ленты.
Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.
Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.
4. Соединение кусков светодиодной ленты
Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.
Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.
Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.
Важно
Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов – соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.
А так коннектор выглядит в закрытом виде. Получается очень аккуратно.
Место соединения двух кусков ленты пайкой
Все три куска подключаем последовательно
Подключение светодиодной ленты к сети 220в схема
После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.
1) Схема один блок питания – одна лента стандартной длины
Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения.
Если проводов нет, то их необходимо припаять самостоятельно.
Для этого, берём многожильные провода разных цветов (красный – “+”, чёрный – “-“), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.
С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.
Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.
Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.
2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку)
Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.
В этом случае остаётся один единственный выход – один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).
После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.
| Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно. |
Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).
Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.
Ошибки при подключении светодиодной ленты
В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более.
Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая.
Это получается не правильная схема подключения и так делать категорически нельзя.
Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.
Совет
Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.
Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.
Похожие материалы на сайте:
- 1) Как устроена энергосберегающая лампа
Источник: https://electricvdome.ru/osvechenie/podklyuchenie-svetodiodnoj-lenty.html
Подключение светодиодной ленты к сети 220В схема
Содержание:
Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными.
Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях.
Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.
Работа LED лент от сети 220 вольт
Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт.
Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания.
Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.
С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.
Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка.
Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать.
Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.
Как подключить светодиодную ленту к блоку питания 12 вольт
Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».
Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания.
Обратите внимание
Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки.
Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.
Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока.
Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2.
В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.
Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте.
Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент.
В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.
Как подключить светодиодную ленту к 220 без блока питания
Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.
Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему.
Важно
Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц.
Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.
Подключение с контроллером
Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.
Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами.
У светодиодов одинакового цвета отсутствуют схематические связи между собой.
У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.
При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет.
Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий.
Однако интенсивность сигнала в каждом канале будет различной.
По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов.
Совет
Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению.
У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.
Как подключить светодиодную ленту через выключатель
Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.
Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания.
При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой.
В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.
Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.
Использование совместно с диммером
После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата.
Однако даже при незначительной потере мощности, такие устройства становятся неэффективными.
Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.
Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой.
Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.
Подключение нескольких светодиодных лент
Когда выполняется подключение не более двух лент, в этом случае возможно их последовательное соединение, при условии, что вторая полоса имеет незначительную длину. В местах соединения выполняется проверка на возможное падение напряжения.
Чаще всего одноцветные ленты подключаются параллельно. С этой целью используется блок питания повышенной мощности, соответствующей подключаемым приборам освещения. То же самое касается и многоцветных лент. Единственным отличием будет использование в схеме усилителя. Он соединяется с концом первой ленты и началом второй. В некоторых схемах применяется сразу несколько блоков питания.
Различные методы позволяют выполнять не только подключение светодиодной ленты к сети 220 В, схема которой получила наибольшее распространение. Разнообразие коммутирующих и регулировочных устройств позволяют использовать светодиоды в самых различных помещениях, практически с любыми интерьерами.
Источник: https://electric-220.ru/news/podkljuchenie_svetodiodnoj_lenty_k_seti_220_v_skhema/2016-08-08-1035
Подключение LED лент к 220 Вольт
При создании подсветки потолка, ниши, полки, предметов декора при помощи светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 или 24 вольта, как надо для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем говорить дальше.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
- Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Когда все готово, выглядит несложно
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя.
Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут.
В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Обратите внимание
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Подключение цветной RGB ленты
Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.
Как подать 220 В на светодиодную ленту RGB
Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.
Подключение двух RGB лент к одному блоку питания и контроллеру
Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.
Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель.
Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку.
Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.
Схема подключения лент RGB с усилителем и отдельным блоком питания
К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).
Важно
Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно.
Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя.
Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.
Выбор производительности адаптеров
В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.
Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.
Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины
Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.
Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.
В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.
Процесс сборки схемы
Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.
Нужны будут еще следующие инструменты:
Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.
Светодиодные ленты резать надо только в определенных местах
Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту.
Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите.
Совет
Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).
После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.
Просто зажать между двумя пластинами
Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.
Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-svetodiodnoj-lenty-k-220-volt
Как подключить светодиодную ленту
С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее.
А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.
Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Цвета и типы свечения
Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:
- Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
- LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
- LED-R-SMD — красный,
- LED-B-SMD — синий,
- LED-G-SMD — зеленый.
- Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты.
Степень защиты
Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия.
Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие.
Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Обратите внимание
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой
Лучшая цена светодиодных лент smd для припоя — выгодные предложения на светодиодные ленты для пайки smd от глобальных продавцов светодиодных лент smd для припоя
Отличные новости !!! Вы попали в нужное место для пайки светодиодных лент smd. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти светодиодные ленты для пайки smd в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели припойные светодиодные ленты для smd на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в паянии светодиодных лент для smd и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести solder smd led strips по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшая цена на светодиодные ленты без пайки — Лучшие предложения на светодиодные ленты без пайки от мировых продавцов светодиодных лент без пайки
Отличные новости !!! Вы находитесь в нужном месте для светодиодных лент без пайки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта беспаечная верхняя светодиодная полоса вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили светодиодную ленту без пайки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в беспаечных светодиодных лентах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led strip без пайки по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Светодиодная лентаESP, Mosfet Drive
- О нас
- Свяжитесь с нами
- Изменить счет
- Вики по продукту
- серии
- Форум
- Войти
- Зарегистрироваться
- Изменить счет
- Вики по продукту
- серии
- Форум
- Все продукты
- Dev.Доски
- Плата Arduino
- Ардуино щиты
- Плата на базе Arduino
- Другой AVR с поддержкой Arduino
- ATSAMD
- ПИК
- STM8 и приложения,
- CLPD / FPGA
- STM32
- STC / WCH / NUC / MSP
- Одноплатный компьютер (SBC)
- RPI Shield HAT, аксессуары
- Мощность
- AC-DC
- Повышение DCDC
- DCDC понижающий понижающий
- Зарядное устройство
- Питание макетной платы, нагрузка
- Разъем питания, держатель батареи
- Источник Solar Wireless
- Прорыв
- USB — UART TTL, ISP PROG
- Связь
- IO / I2C / UART / SPI / PWM / ADC
- USB HID / CDC / CAN / I2S
- RS-232 / RS-422 / RS-485
- Программист
- Программатор разъемов IC
- Отладчик программиста MCU
- Усилитель звука
- Воспроизведение, декодирование, рекордер
- Память RTC
- Операционный усилитель, логический, буферный, сигнальный, TIM
- Сеть
- Ethernet
- WI-FI
- ESP8266 / ESP8285
- Приложения WIFI
- ESP32
- CC1101 / SI4432 / SI4463 / Sub-1 ГГц
- LORA
- RF-LINK
- 2.4 ГГц RF, NRF, Zigbee, PS2
- Мобильный GSM GPRS
- Мобильный 3G 4G LTE
- Мобильный 4G NBIOT / LTE-M
- Трекер
- Bluetooth
- FM
- RFID, NFC и т. Д.
- Антенна
- Инфракрасный ИК
- Интерактивное
- ЖК-дисплеи
- Параллельный 8/16 бит / RGB ЖК-дисплей
- Символьные / графические / сегментные ЖК-дисплеи
- Интерфейс I2C / SPI ЖК-дисплей
- HMI / последовательный / USB
- HDMI / LVDS
- Экран дисплея Arduino
- Проекты ЖК-модуль
- светодиода
- Одиночные светодиоды
- Светодиодные ленты
- Матричная панель / 7-сегментный дисплей
- OLED, электронная бумага
- Ввод
- Переключатель / кнопка
- Клавиатура
- Драйвер светодиодного дисплея, принтер
- ЖК-дисплеи
Учебное пособие по светодиодной ленте RGB
Светодиодные ленты RGB Светящееся добро!- Светодиодные ленты
- Детали
- Схема
- Сила
- Проводка
- Применение
- Код
- Купи это!
- Форумы
- Дом
- О
- ледиада.нетто
- Портфолио
- Исследования
- Пресс
- Публикации и презентации
- Фото
- Wiki (бэкэнд)
- Проектов
- Arduino »
- Щит регистратора данных
- Ethernet-экран
- GPS щит
- Протощит
- Моторный щит
- Волновой щит
- Настр. блок питания
- Мозговая машина
- BoArduino
- Кнопка DIGG
- Drawdio
- Fuzebox
- Игра Grrl
- Игра жизни
- Часы Ice Tube
- MIDIsense
- MiniPOV2
- MiniPOV3
- MintyMP3
- MintyBoost
- МОНОХРОН
- Считыватель SIM-карты
- Говорил POV
- TV-B-Gone
- Твитнуть ватт
- USBtinyISP
- Волновой пузырь
- x0xb0x
- XBee
- YBox2
- Quickies »
- USB-геймпад
- Хэллоуин тыква
- Винтажный байк Lite
- Воздушный змей Arial Photo
- Подставка для велосипеда
- LiIon Bike Lite
- Пого-удлинитель
- Массовое программирование
- Солнечная зарядка LiPo
- Считыватель магнитной полосы
- Солнечный трекер
- Сумка TRON
- Подробнее…
- -> Инструкции
- Arduino »
- Учиться
- Учебное пособие по Arduino
- AVR учебное пособие
- Сканеры штрих-кода
- EL Wire учебник
- ЖК-дисплеи
- Светодиоды
- Учебное пособие по мультиметру
- Весы цифровые Датчики
- »
- FSR
- Фотоэлемент CdS
- Температура
- Наклон
- PIR
- Термопара
- ИК-приемник
- Коммутационные платы »
- DS1307 RTC
- MAX6675
- ATmega32u4 Прорыв +
- Продукты »
- Рюкзак i2c / SPI с ЖК-дисплеем
- USB Boarduino
- ATmega32u4 Прорыв +
- 2.8 TFT сенсорный экран
- 1,8 SPI TFT
- RFID / NFC
- Хакерская доска Chumby
- Учебное пособие по пайке
- Руководство по источнику питания
- Brother KH-9033 Учебное пособие
- Руководство по обратному проектированию USB
- Учебник по суппортам
- Светодиодные ленты RGB
- RGB светодиодных пикселей
- LiIon и LiPoly батареи
- Библиотека
- Взлом Arduino
- Батареи
- Расчет ускорения
- E.E. Инструменты
- E.E. Компьютер
- Найти детали
- Комплекты
- Лазер
- uC раздражает
- Оборудование с открытым исходным кодом
- Дизайн печатной платы и советы
- PIC против AVR
- Программное обеспечение
- SMT
- Модификации Zen-Cart
- Блог
- Магазин
- Форумы
ladyada.net
11 января 2012 г. 14:44
Проволока для припоя| Бессвинцовый припой | Паяльная паста
Паяльная проволока | Бессвинцовый припой | Паяльная паста | Компоненты RSПрипой
Припой или припойная проволока — это легкоплавкий металлический сплав с низкой температурой плавления, используемый для прочного соединения двух металлов с более высокой температурой плавления.Пайка — это процесс, обычно используемый в электронной промышленности для изготовления печатных плат и электронных компонентов, производства ювелирных изделий и трубопроводов в сантехнике, при этом большая часть пайки выполняется с помощью паяльника.
Наш ассортимент припоев содержит продукты от лидеров отрасли, таких как Felder Lottechnik, MBO, Multicore, Weller и RS PRO, с различными диаметрами проволоки (от 0,23 мм до 7 мм) и содержанием свинца (от 0% до 70%).
Из чего сделан припой?
Сплавы, используемые в припое, различаются в зависимости от производителя и предполагаемого применения, поскольку для разных применений требуются разные материалы.В продаже имеется мягкий припой с различной концентрацией олова от 5% до 70%. Более высокое содержание олова обеспечивает большую прочность на разрыв, причем соотношение 60/40 является популярным составом.
Также доступен бессвинцовый припой, созданный в связи с призывом удалить или уменьшить количество опасных материалов в бытовой электронике, который часто имеет более низкую температуру плавления, чем сплавы на основе свинца. Бессвинцовый припой в проволоке может содержать медь, цинк, олово, серебро, висмут, сурьму и / или следы других материалов в зависимости от предполагаемого использования.
Что такое флюс?
Чтобы предотвратить окисление металлического сплава и обеспечить прочное электрическое соединение и высокую механическую прочность, паяльная проволока содержит флюс, который может быть изготовлен из разных материалов. Флюс — это химический агент, который помогает восстановить оксиды металлов (вернуть окисленные металлы в их исходное состояние) и изолировать воздух от соединения, предотвращая дальнейшее окисление.Существует два основных типа флюсов: кислота / активный, который содержит сильные кислоты и используется в сантехнике и ремонте металлов, и канифоль / пассив, который используется в электронике.
