Споттер что такое: Что такое «Споттер»?

Содержание

Что такое «Споттер»?

«Споттер» – слово в наши дни весьма популярное.   Именно о нем и пойдет  речь. Но  для каждого оно значит что-то совершенно  свое. Например,  оружейники понимают его как чистый перевод с английского – «целеуказатель».  В  спорте, в частности автомобильном,   этим словом нередко называют тренера, руководителя: «споттер»  приказал мне весь второй круг держаться за  пятым номером»…
В среде фотографов  «споттер»  – это человек, посвятивший себя съемке летательных аппаратов.
Ну, а в сфере автосервиса споттер – это особый сварочный аппарат. Именно о нем и пойдет  речь.

Еще  лет десять-пятнадцать назад хороший  рихтовщик  был для автосервиса буквально драгоценностью,  бесценным сокровищем,  обладание которым  делало сервис и известным, и привлекательным. Такой мастер не только владел отточенным чувством металла, но еще и накапливал в течение трудовой жизни собственный набор различных выколоток, поддержек, хитрых крючков и всевозможных приспособлений, с помощью которых  можно было «забираться» в скрытые полости  автомобильного кузова и выправлять  самые зловредные вмятины.

  Мастера старой школы  хранили свои инструменты, как и способы работы с ними, в глубоком секрете и часто работали  в отдельном помещении, не допуская  в него любопытных.

Внедрение точечной  сварки в практику работы автомастерских  вначале вроде бы не сулило ничего неожиданного. Однако  скоро выяснилось, что  вмятину на кузове   часто гораздо проще  выправить, если  не выколачивать ее изнутри, а  тянуть снаружи, зацепившись за  какой-то крепежный элемент, приваренный  к поврежденной панели.  Так появились особые аппараты точечной сварки – споттеры.

Если сказать, что они появились недавно – это будет неправда.  В разных странах  на Западе они  известны уже, пожалуй,  лет сорок. Но вот широкое распространение эти приборы получили действительно только в последние десятилетия. И связано  это, прежде всего, с внедрением цифровых технологий управления сварочным током. Ведь процесс точечного приваривания скоротечен, и потому ручному управлению почти не подвластен.

В чем особенности споттера?

Фактически споттер – это одна из разновидностей аппарата точечной сварки.

Но, в отличие  от последнего,  у него, как правило,  нет сварочных клещей, между контактами которых пропускается ток.  У споттера один вывод от источника тока присоединяется  к детали, с которой работают,  то есть к  деформированной панели автомобиля, а другой – непосредственно к электроду, в роли которого выступает привариваемый крепежный элемент.  Такой вид сварки называют еще сваркой сопротивлением.

Крепежным  элементом может быть крючок, шайба, болт, шпилька и вообще все, что угодно, что в данном случае  лучше всего подходит  для выполнения задачи. Крепится элемент в  удобном  для работы пистолете – «стаддере».

Весь фокус тут заключается в том, что металл в месте сваривания, в той самой точке, от которой собственно и взял свое название аппарат,  нагревается до температуры  чуть- чуть, на 10…20%,  «не дотягивающей» до температуры плавления.  В этом случае привариваемый крепежный элемент,  хорошо прижатый к панели,  достаточно  прочно присоединяется к ней  и позволяет  потом  вытягивать  вмятину.

А после выполнения своей задачи легко удаляется  скручиванием.

При этом прижимающее усилие обеспечивается  вручную. А усилие правки  может прикладываться к приваренным элементам либо плавно, через рычаги и с помощью разного рода гидроцилиндров, либо ударно, через инерционные  обратные молотки.

Поскольку, как мы уже отметили, этот вид сварки называется сваркой сопротивления, очень важно подключать источник питания таким образом, чтобы  максимально уменьшить потери тока. Для этого используют короткие кабели большого сечения,  тщательно зачищают металл в месте  присоединения кабеля. И  выбирают место присоединения как можно ближе к месту сварки.

Поскольку  споттер – ручной аппарат, то его стараются сделать  компактным. А потому чаще всего источник питания располагают непосредственно внутри  аппарата. Это, кстати, благоприятно отражается и на цене прибора.

Какие бывают споттеры

Отпочковавшись от аппаратов точечной сварки в отдельный класс, споттеры вскоре  стали обрастать различными функциями, набирать мощность  и становиться все более универсальными машинами.

И, тем самым, снова  объединяться с  братством машин контактной сварки.  Появились универсальные приборы, имеющие богатый набор всевозможных приспособлений и умеющие буквально все:  сваривать, нагревать,  ставить заплаты и  помогать рихтовщику в качестве собственно споттера. Эта универсальность, как обычно, вместе с преимуществами принесла и недостатки. Рост электрических потребностей повлек за собой необходимость использования отдельных источников питания мощностью от 5 до 25 кВт  и перехода на трехфазный ток – в итоге аппараты оказались «привязанными»  по питанию к стационарным сетям.  Универсальные приборы стали дороже и тяжелее.

Из сказанного уже понятно, что самые простые и дешевые – это аппараты с отдельным трансформатором однофазного переменного тока. Они способны работать буквально от любой  бытовой розетки.  Но их возможности сильно ограничены. Например, такие аппараты  не могут работать с листовыми материалами толщиной больше 0,8 мм, «не любят»  оцинкованную сталь и совсем не пригодны для сталей с высокой ударной вязкостью.

Иными словами, они очень хороши для ремонта автомобилей типа «Жигулей», но мало пригодны для  правки вмятин на каких-нибудь современных  BMW или «японцах».

На следующей, более высокой ступени,  стоят  аппараты с  трансформаторами трехфазного тока. Они, будучи укомплектованы набором соответствующих  приспособлений,  уже  способны работать и  в качестве промышленных  сварочных приборов. Им «по зубам» и оцинкованная сталь,  и сталь с высокой ударной вязкостью. Они могут использоваться и для правки панелей с нагревом угольным электродом.

А на самом верху этой пирамиды находятся  современные приборы инверторного типа, позволяющие получать  и использовать ток с частотой до 2000 Гц.  Это не только существенно снижает массу аппаратов, но и безгранично  расширяет их возможности, поскольку таким приборам подвластны любые металлы, используемые в автомобилестроении.

В начале материала  мы уже упоминали о том, что  процесс приваривания   крепежных элементов очень скоротечен, а качество  соединения этих деталей с основной панелью во многом зависит от того,  насколько  правильно выбран  и выдержан режим сварки.   Еще раз возвращаемся к этому тезису, чтобы подчеркнуть: обеспечить в полной мере соблюдение этих условий  можно лишь при наличии  электронного цифрового управления  процессом. Споттеры с таким  управлением существуют. Многие производители их так и называют:  цифровые.

Кто их производит и что покупать

Понятно,  что споттеры  выпускают те же самые компании, которые делают аппараты для сварки – иначе и быть не может.    И действительно: на шильдиках приборов стоят очень знакомые каждому сварщику названия стран-производителей – Италия, Франция, Германия, США, Япония, Швеция…  И столь же знакомые  имена фирм: TECNA,  TELWIN,  DECA, HELVI, SAITEK, GYS, CELETTE,  ELEKTRON, WIELANDER+SCHILL, BLACKHAWK, CAR-O-LINER…

Мы намеренно поставили на первое место Италию – ее продукция  на российском рынке   оборудования для автосервисов более всего известна  благодаря стабильно высокому качеству при  хорошем уровне цен.  Например,  такая хорошо себя зарекомендовавшая  модель, как  Digital Car  Spotter 5500  может стоить  меньше 1000 евро, – а то уже вполне разумная цена для сервиса средней руки.

Но  уровень  цены – это штука довольно относительная. Каждый покупатель определяет этот уровень  для себя  в зависимости от толщины  своего кошелька, предполагаемых сроков окупаемости, оценки своих позиций на рынке и еще многих других  критериев. Однако в любом случае следует помнить:  ничто не обходится так дорого, как дешевое оборудование.  Ведь  приняв решение о покупке  споттера,  станция уже сэкономила приличные деньги – ей теперь не нужно искать рихтовщика с золотыми руками,  его работу сможет выполнить  любой слесарь средней квалификации.  И потому стоит ли экономить дальше? Может быть,  ради стабильности и высокого качества следует отдать предпочтение  хорошему инверторному аппарату, который хоть и стоит дороже (от 2000 до 10 000 евро), но обеспечит практически все потребности сервиса?

21 Мая 2010

что это такое, как работать аппаратом и рейтинг устройств

Споттер – это один из наиболее современных и технологичных инструментов, ориентированных на точечную сварку. Основное его назначение – кузовной ремонт, восстановление металлических элементов транспортных единиц.

Принцип действия идентичен остальным сварочным аппаратам, он заключается в том, что он выделяет тепловую энергию в точке, где контактируют между собой свариваемые материалы. Выделяется энергия при прохождении электрического тока.

Споттер позволяет вести работу со всеми кузовными деталями, но наиболее эффективен он при манипуляциях с объемными элементами, доступ к обратной стороне которых затруднен. Преимущество устройства в данном случае сводится к тому, что материал можно выправить без демонтажа.

В такой ситуации используется методика вытягивания. На дефектной плоскости фиксируется крепеж, благодаря которому и удается вытянуть вмятину.

Средняя толщина металла кузовных панелей составляет полтора миллиметра, а потому с реализацией данной технологии никаких проблем не возникает.

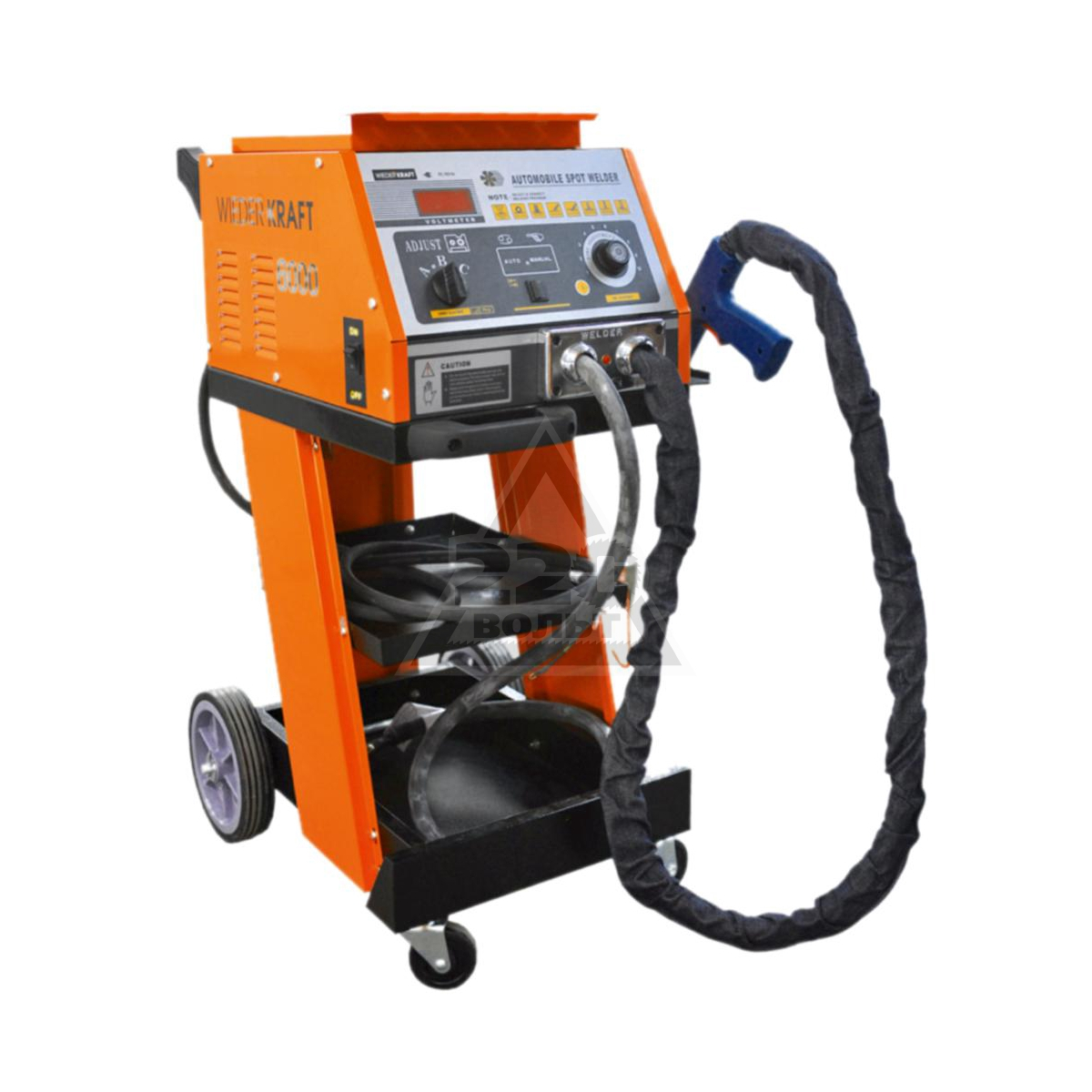

Конструктивные особенности и рабочие параметры

Итак, споттер. Что это такое? Разберемся более подробно.

Устройство сформировано следующими модулями:

  • аппарат, благодаря которому ведется контактная сварка;
  • заземляющий кабель;
  • кабель подачи тока, на конце которого закреплен сварочный пистолет – основной рабочий элемент.

Пистолет может оснащаться насадками различных типов, которые подбираются в зависимости от того, какие именно операции предстоит выполнить.

На фронтальной панели сварочного аппарата располагаются органы управления, благодаря которым удается корректировать мощность, силу тока.

Наиболее современные модификации оснащаются жидкокристаллическими дисплеями, позволяющими видеть текущие рабочие показатели, держать весь процесс под контролем.

Основные разновидности

Устройства представлены следующими категориями:

1. Инверторные.

Данное оборудование оснащено преобразователями, благодаря которым они функционируют вне зависимости от напряжения. Это упрощает работу, а также расширяет список задач, доступных для реализации.

Аппараты компактны, позволяют вести сварку с высокой точностью и скоростью, сила тока остается стабильной на протяжении всего процесса.

2. Трансформаторные. Такие споттеры подключаются к сетям переменного тока, они дешевле инверторных аналогов, их функций вполне достаточно для того, чтобы выполнять простые операции.

Наиболее функциональными моделями данной категории считаются трехфазные приборы, что объясняется повышенной мощностью. Главный недостаток трансформаторной техники заключается в том, что она не подходит для работы с металлом, покрытым слоем цинка.

Допускается классификация и по материалам, с которым ведутся операции:

3. Споттер по стали. Наиболее распространенное устройство, позволяющее проводить операции со стальными кузовными элементами.

4. Модели, ориентированные на работу с алюминием. Данный металл обладает совершенно другими характеристиками, в сравнении со сталью, а потому работать с ним необходимо соответствующими приборами.

Смотрите полезное видео, что такое споттер и работы с помощью него:

Особенности работы

Теперь разберемся, как работать споттером, на какие моменты обращать основное внимание.

Первым делом, дефектная плоскость зачищается. Далее ставится масса, фиксирующаяся специальным зажимом или приваривающаяся при помощи контакта.

Привариваемый элемент подбирается в соответствии с разновидностью повреждения, глубиной и площадью вмятины.

Допускается приваривание следующих элементов:

  • шайбы;
  • небольшие крючья;
  • проволока в форме волны;
  • шпильки;
  • торец, имеющий насадку от обратного молотка.

Особенности рабочей технологии зависят от того, с какими вмятинами предстоит иметь дело:

1. Мелкие вмятины. Наиболее простой и распространенный метод сварки споттером заключается в применении обратного молотка.

Он подходит для того, чтобы уверенно справиться почти со всеми повреждениями. Торец инструмента приваривается к дефектной плоскости, после чего она рихтуется легкими ударами внутренней рукоятки.

Чтобы добиться идеального результата, манипуляция выполняется по всей площади повреждения, в процессе сварки между точками выдерживается расстояние в 5-8 миллиметров.

Небольшой негативный момент – после воздействия споттера на поверхности остаются небольшие отметины, но устранить их легко при помощи шлифовальной машинки.

2. Вмятины большого размера. Если дефектная плоскость имеет габариты более 10 сантиметров, то рекомендуется пользоваться приспособлениями не с точечным воздействием, а теми, что обеспечивают нагрузку сразу на длинный участок.

Допускается использование различных элементов для выпрямления, в том числе волнистой проволоки, шпилек или крючьев.

Чтобы достичь желаемого результата, крепить вспомогательный элемент следует на всю длину дефекта. Плоскость выравнивается идеально, так как интенсивность воздействия равна на всем протяжении вмятины.

Нивелирование дефектов от ударов об крупные предметы происходит посредством обратных присосок. Этот элемент мгновенно корректирует положения значительной площади металла, а оставшиеся мелки вмятины доделывают уже по отдельности, классическим методом.

Если удар спровоцировал сильные деформации корпуса, иногда приходится использовать технологию предварительного нагрева металла, что позволяет снять часть напряжения с него, упрощает дальнейшую работы.

Споттер (spotter) используется не только для того, чтобы исправить дефекты.

Устройство хорошо подходит для соединения друг с другом металлических пластин, например, при креплении порогов на кузов. Такая технология сварки исключает необходимость в сильном нагреве, а это сводит к минимуму вероятность температурных деформаций.

Узнайте из этого видео, как правильно работать споттером, секреты от профи:

Принципы выбора

Чтобы выбрать споттер, который окажется по-настоящему полезным и функциональным, необходимо руководствоваться следующими моментами:

  • Для профессионального использования лучше выбирать максимально функциональное устройство, с обилием режимов работы. Оно позволит вести целый спектр работ по рихтовке, избавит от покупки дополнительных инструментов.
  • Работа с листами металла толщиной более 1.5 миллиметров подразумевает использование моделей с двусторонней сваркой. Если указанное значение меньше, то достаточно и одностороннего варианта.

Для домашней эксплуатации хватит и простой модели со средним показателем мощности. Ее вполне хватит для того, чтобы выравнивать не слишком глубокие вмятины.

Изучим также краткий рейтинг споттеров:

  1. Серия GS от бренда Garwin. Достаточно демократичная цена и функциональный набор, вполне соответствующий даже профессиональной эксплуатации.
  2. Серия TT от компании Hammer. Высокий уровень безопасности, цифровое управление, позволяющее с максимальной точностью контролировать рабочие параметры. Мощность вполне достаточна для домашней эксплуатации.
  3. Gyspot. Качественная техника французского производителя.

Смотрите видео-отзыв человека использующего споттер — RedHotDot HAMMER ТT:

Полезный видео-обзор французского Spottera GYSpot 2700 для кузовного ремонта:



Как пользоваться автомобильным споттером своими руками?

Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.

Принцип работы споттера

Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка. Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию). Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.

У обычного споттера есть 2 режима работы:

Кратковременный – направляющая крепится в конкретной точке специальными шайбами.

Сварочный – угольный электрод осуществляет сварку на минимальной скорости.

Споттер для рихтовки работает таким образом:

1. Деформация на машине хорошо зачищается (до металла).

2. К подготовленному участку крепится заземлительный контакт.

3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.

4. Захватываем эти элементы пистолетом споттера.

5. Вытягиваем деформацию на участке кузова машины. Чтобы подкорректировать поверхность, нужно использовать обратный молоток.

Внимание! Для алюминия обратный молоток не применять!

6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).

7. Зачищаем участок и готовим его под шпатлевку.

Виды споттеров

Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):

Трансформаторный. Такой аппарат можно изготовить самостоятельно.

Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.

Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.

Как сделать споттер для рихтовки своими руками

Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:

• Сварочный трансформатор.

• Тиристор (200В).

• Привод 12В (можно взять трансформатор от ненужной техники).

• Реле 30А.

• Диодный мост.

• Кнопка.

• Контактор 220В.

Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.

Что можно взять за основу для споттера-самоделки?

• Трансформатор из микроволновки.

• Инвертор.

• Аккумулятор машины (придется заряжать его до и после использования).

• Сварочный аппарат.

Изготовление споттера из сварочного аппарата

Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.

Собираем споттер в такой последовательности:

1. Со сварочного аппарата убираем вторичный слой (или два слоя).

2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт. Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.

3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.

4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.

5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.

6. Если мощности достаточно, то работы на этом этапе окончены.

Изготовление пускового устройства

Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В. К сварочному пистолету приделываем детали для присоединения к прибору рихтовки. Внутри полуавтомата фиксируем латунную ось (класс М10).

Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.

Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.

Внимание! При нагреве такой слой будет постепенно стягиваться.

Самодельный обратный молоток

Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.

На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться. На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).

Знаете ли Вы? Споттер потребляет 10-15 кВт. Позаботьтесь о проводке, которая соответствует такой нагрузке.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Все о споттере: что это такое как работает, как пользоваться, ремонт, пилот, как сделать пуллер своими руками, расходники, для рихтовки и точечной сварки

Кто хоть раз пробовал работать электросваркой наверняка сталкивался с «залипанием» электрода.

Причины такого явления: качество электродов, настройка аппарата. Результат же один — электрод прихватывается к детали так, что не оторвешь.

Но даже из такого неприятного явления инженеры сумели извлечь пользу создав устройство для кузовного ремонта автомобилей.

Итак, — споттер что это такое, для чего он, как устроен, все о нем. Можно ли изготовить его самостоятельно. Обо всем этом пойдет речь в статье.

Что это такое?

В основе устройства лежит принцип точечной или контактной сварки. Основа ее подача электрического тока в одной или сразу нескольких точках соединяемых элементов.

Для описанного соединения используют два электрода, подающих ток при одновременном сжатии деталей.

Однако при ремонте, особенно сложных пространственных конструкций, к примеру кузова автомобиля, особенно элементов крыла, подобное возможно далеко не всегда.

Выходом стал сварочный споттер способный работать лишь с одной стороны свариваемых элементов.

Само название прибора произошло от английского spot — точка. В английском техническом словаре так называют все типы точечных сварочных аппаратов.

На постсоветском пространстве название закрепилось за оборудованием, которое применяют для рихтовки автомобилей.

Как устроен и работает?

Главное отличие споттера от трансформаторного либо инверторного сварочного аппарата — создание импульсного тока силой 1500 – 3000 А.

Этот усовершенствованный аппарат для точечной (контактной) сварки, отличающийся большим числом настраиваемых параметров.

Кроме прочего, комплектующие для споттера составляют целый класс приспособлений. Сюда входят расходники, а также инструментальные насадки: держатели рихтовочных шайб, медные и графитовые электроды, магнитные контакты.

Если один контакт создает электрод споттера, то второй, заземление — специальная шайба или просто «земля». Ее крепят к той же детали на которой ведут работы самим споттером.

Заземление располагают как можно ближе к месту воздействия споттером. Не допускается устанавливать его на соседнем элементе кузова, даже присоединенном сваркой.

Рассмотрим, как работает споттер. Схема устройства проста. На входе установлен трансформатор, дающий ток необходимой силы и напряжения. Переменный ток трансформатора выпрямляется диодным мостом, затем подается на конденсатор, заряжая его.

Еще один, сварочный трансформатор формирует сварочный импульс. Ток на него подается кнопкой управления, открывающей тиристор. Импульс создает разряд конденсатора, а регулировку его силы — переменный резистор.

Продолжительность импульса регулируется от 0,01 сек до 1,8 сек (прогрев при отжиге).

При этом, если на входе прибора ток 50А при напряжении 160-230V, то на выходе импульс 2500-3000А, при напряжении 50-60V.

Принципиальная схема споттера приведена на рисунке:

Выбираем

Ремонт споттером имеет узкую специализацию. Помимо сферы автосервиса он практически не востребован, разве в редких случаях ремонтов повреждений корпуса бытовой техники.

На сегодня российский рынок споттеров включает больше сотни моделей, различных производителей, отличающихся по мощности, цене, рабочим параметрам. Из них три основных:

  • Приборы, изготовленные в КНР, Японии, Южной Корее .
  • Устройства западноевропейских производителей.
  • Отечественные аппараты.

Нижняя и средняя ценовая группа представлена в основном китайскими инструментами. К их плюсам стоит отнести тенденцию роста качества при стабильной цене. Если еще относительно недавно покупка китайского инструмента оправдывалась дешевизной, то сегодня его берут даже профи.

Из отечественных аппаратов стоит отметить «патриарха», линейку  «Споттер пилот», российской компании «Пилот». Фирма выпускает продукцию как бытового, так  профессионального сегмента. Имеет ряд патентов, поставляет изделия на рынки Канады, США и Европы.

В сегменте профессиональных моделей лидирую европейские производители. По многим показателям превосходящие аналогичные китайские и отечественные модели, аппараты отличает качество сборки, удачная эргономика. Существенный минус — высокая стоимость.

При выборе обратите внимание на расходники. Обычно китайские модели споттера для точечной сварки комплектуются полнее, однако, как правило в целях экономии часть электродов не медные, а омедненные, что снижает срок службы.

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса.

Чем хорош?

Для того, чтобы выправить вмятину с помощью споттера и примочек к нему, не требуется разбирать узлы и агрегаты кузова. В некоторых случаях возможно даже не снимать обшивку в месте повреждения.

Кроме того, по сравнению с обычными аппаратами для точечной сварки он способен:

  • выполнять локальный нагрев элементов кузова, что делает возможным устранять выпуклости и замятия допущенные в процессе рихтовки,
  • восстанавливать элементы креплений отделки кузова, срезанные или смятые при аварии, поврежденные в процессе рихтовки,
  • приваривать гайки, крепления под саморезы, резьбовые шпильки, болты.

По сравнению с аппаратами газовой сварки оборудование не нуждается в громоздких баллонах, шлангах, хрупких манометрах.

По сравнению с обычной электросваркой споттер не перекаливает металл в месте крепления, ослабляя его. При работе аппарат не создает мощной дуги, способной повредить глаза.

Особенности рихтовки

Рассмотрим, что такое споттер для рихтовки и как им пользоваться. Принцип устранения повреждений одинаков для вмятин не зависимо от их величины:

  1. Очистка и подготовка мест ремонта.
  2. Установка клеммы «земля».
  3. Фиксация наконечника электрода оснастки, либо расходной шайбы на вмятине.
  4. Вытягивание металла с помощью рычажных систем, пуллера, ударов обратного молотка, а также другими способами
  5. Последующая отделка.

Для небольших вмятин достаточно рычажного пуллера. С его помощью повреждение устраняют в один прием.

Вмятины, занимающие большую площадь, имеющие сложную форму рихтуют с помощью обратного молотка.

Устранение серьезных повреждений, например глубоких продольных вмятин, требует применения дополнительных расходных изделий.

Основные рекомендации при работе

Прежде чем начать работу ознакомьтесь как пользоваться споттером, а главное: чего нельзя делать в прилагаемой к аппарату инструкции.

Кроме этого, некоторые моменты, которые будут полезны начинающим:

  1. Перед подключением убедитесь, что сеть выдержит потребляемую устройством мощность.
  2. Не удлиняйте штатные кабели споттера, чем они больше, тем сильнее падение мощности, а значит хуже качество стыка.
  3. Тщательно зачищайте как место установки заземления, так места, которые предстоит рихтовать.
  4. Установку длинных расходных креплений (зигзагообразная проволока, гребенки) начинайте с дальнего от «земли» конца, чтобы избежать эффекта шунтирования.
  5. Рихтуя большие вмятины двигайтесь от меньшей глубины к большей по спирали (наподобие того, как рисуют линии одинаковых высот на карте). Если сразу начать вытягивать самые глубокие места, гарантировано получите излишнюю вытяжку или «хлопуна» — неустойчивую поверхность, которая может снова «вщелкнуться» назад.

Кроме обычных аппаратов существуют и споттеры по алюминию. Их устройство  мало чем отличается принципиально, однако параметры его настройки и расходники совершенно другие. Такие аппараты нельзя применять для работы по стали и наоборот.

Сборка самодельного и комплектующих к нему. Схема устройства

Как мы уже говорили, основа споттера это обычный аппарат точечной сварки. Найти подходящую схему в интернете не составит проблем. Но перед этим стоит посмотреть по сторонам.

Возможно, у вас уже имеются некоторые из компонентов будущего агрегата. В таком случае рационально будет отталкиваться от их наличия. В первую очередь понадобится два трансформатора.

Питающий всю электронику подобрать не сложно, подойдет любой со входом 220 V, а напряжением на вторичной обмотке 12V. Сложнее найти достаточно мощный, сварочный.

В качестве основы можно использовать трансформаторы мощной бытовой техники, скажем микроволновки. Но скорее всего его придется перематывать.

В крайнем случае намотать сварочный трансформатор можно самостоятельно, подобрав подходящий сердечник.

Всю остальную электронику: тиристоры, конденсаторы, диоды, переменный резистор и пр. не проблема приобрести в специализированном магазине либо на радиорынке. Номиналы их зависят от выбранной вами схемы.

Все остальное сделать или приобрести относительно просто.

Корпус

В качестве корпуса используют подходящий по размеру металлический короб от старого оборудования.

Еще лучше приобрести лист тонкой жести, оцинкованной либо с порошковой окраской из которого вырезать и изогнуть подходящий кожух.

Для крепления используют заклепки и саморезы. Как вариант, разместив уже готовый споттер на временном шасси, использовать для изготовления кожуха контактную сварку.

Держатель с пистолетной рукояткой

Для основного держателя с рукояткой пистолетного типа подойдет старый паяльник мгновенного разогрева. Он хорош наличием место под контрольную лампочку (светодиод) и подсветкой.

Как вариант используют шприц-пистолет для силиконовой склейки. Несложно собрать грубый держатель из нескольких пластин гетинакса, вырезав и скрепив болтами. Но все же, если вы не против покупных изделий, лучше всего приобрести готовый держатель, пусть даже б/у. Особенно если работать предстоит достаточно часто.

Пуллер и инопуллер (обратный молоток)

Два основных рабочих устройства: пуллер для споттера, а также обратный молоток — инопуллер. Первый представляет собой миниатюрный домкрат. Как сделать пуллер для споттера своими руками? Для его изготовления подойдет старый рычажный шприц для работы с тубами силикона или клея.

Само крепление для тубы нужно обрезать, а шток развернуть в другую сторону, чтобы при нажатии рычага он не выходил, а наоборот вдвигался.

Дополнительно придется заказать токарю медный цанговый держатель для электрода, опорную втулку и сам упор с площадкой виде кольца с двумя стойками и верхним полукольцом куда вставляется втулка пуллера. Упоры различных размеров продаются отдельно в магазинах сварочного оборудования.

Изготовление пуллера подробно показано на видео:
