Сварочный инвертор из компьютерного блока питания своими руками

Время чтения: 6 минут

Инверторная сварка с применением современного аппарата – обычное дело как для профессионалов, так и для сварщиков-любителей. Инвертор есть у каждого второго дачника, и активно им используется. Но что делать, если нет средств на покупку полноценного аппарата, а варить хочется? В таких ситуациях спасает самостоятельная сборка аппарата.

На нашем сайте мы уже рассказывали, как можно собрать сварочный аппарат своими руками из подручных материалов. Сегодня мы расскажем, как сделать сварочный аппарат из компьютерного БП (блок питания). В статье приведены все необходимые схемы.

Содержание статьи

Зачем собирать самодельный аппарат?

Многие умельцы могут задаться вопросом: «А стоит ли вообще собирать аппарат своими руками из блока питания компьютера, если в магазине можно без проблем купить дешевый инвертор ценой в 50 долларов и не мучиться?». Справедливо. Но не все так очевидно, как кажется на первый взгляд.

Покупной инверторный сварочный агрегат ценой в 50$ — это то еще приключение. Эти аппараты не подходят даже для нерегулярного применения, что уж говорить о постоянной сварке. Скажем, на протяжении всего дачного сезона (а это период с апреля по ноябрь!). Как решить эту проблему? Купить аппарат хотя бы за 100 долларов. Но в таком случае об экономии и речь не идет. Для многих соотечественников 100$ — это половина зарплаты, если не больше.

Читайте также: Что такое сварочный инвертор с функцией пуско-зарядного устройства?

Именно в подобной ситуации стоит задуматься о сборке самодельного аппарата. Его себестоимость существенно ниже, чем у заводских аппаратов. При этом вы сами выбираете, из чего он будет собран и какими функциями будет обладать. Нет смысла переплачивать за форсаж дуги или горячий старт, если они вам не нужны.

Второй фактор, на который нужно обратить особое внимание — это качество компонентов, из которых собран инвертор. Заводской бюджетный аппарат обычно собирают из не самых качественных запчастей, которые к тому же могут стоит недешево при сервисном ремонте. У самодельного инвертора нет этих проблем. Вы сами выбираете, из чего собирать аппарат и на чем можно сэкономить, а на чем не стоит.

Также учтите, что не всем сварщика в принципе нравятся современные сварочные аппараты. Они кажутся им слишком сложными и «навороченными». Им не нужны дополнительные функции и переплата за бренд. Они хотят получить просто функциональное устройство для дома. В таком случае целесообразнее сделать инвертор самому. Он будет именно таким, как вам нужно. Ничего лишнего. По такой системе можно собрать как простой и дешевый инвертор, так и аппарат покруче заводского.

Может все же купить аппарат в магазине?

Конечно, существует  целый ряд причин, почему не стоит собирать сварочный инвертор своими руками из подручных средств. Нужно не просто выделить свободное время и иметь терпение. Важно обладать знаниями в области электротехники, разбираться в схемах и понимать принцип действия электроприборов. Но мы считаем, что даже если у вас нет необходимых знаний, их всегда можно приобрести. Достаточно потратить неделю-другую на изучение специальной литературы. К тому же, сейчас в интернете полно обучающих видеороликов, где все наглядно и просто.

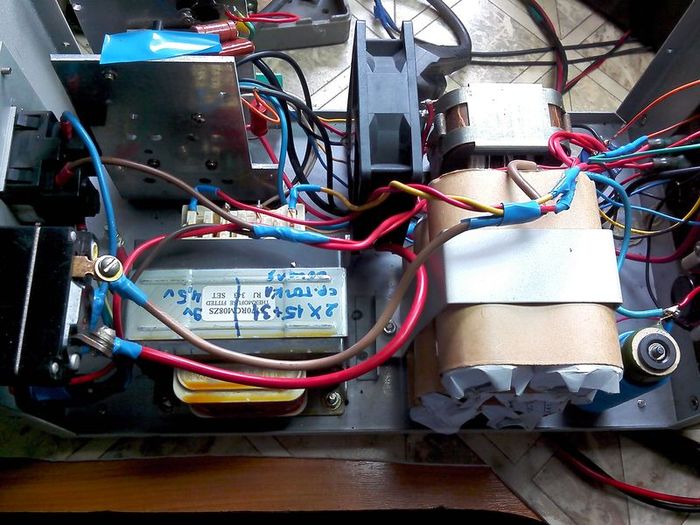

Самодельный инвертор из БП

Технические характеристики

Аппарат, который вы можете собрать по данной в статье инструкции, относится к разряду резонансных. Максимальный сварочный ток – 120 Ампер, минимальный – 5 Ампер. Напряжение – 90В. При сварке электродами диаметром 2 мм аппарат работает без необходимости в перерыве, а при работе со стержнями 3 мм требуются 2 минуты отдыха при 10-ти минутном сварочном цикле. Но учтите, что эти цифры могут меняться в зависимости от температуры и влажности окружающей среды.

Вес аппарата не превышает 2 килограмм, так что вы сможете без трудностей переносить его. Предусмотрена плавная регулировка силы тока и падающая характеристика. Состоит из 4 плат (основная, плата конденсаторов, плата питания и блок управления). По нашему опыту может сказать, что этот аппарат отлично подходит для несложных дачных и гаражных работ.

Схема самодельного инвертора

Необходимые детали

Для начала немного теории. Сразу скажем, что делать сварочный аппарат из компьютерного блока питания – это не лучшая идея. Инвертор и БП – это два кардинально отличающихся между собой устройства. БП, конечно, можно перестроить под работу в качестве инвертора, но это очень непросто и готовый аппарат не будет отличаться большой работоспособностью.

Поэтому мы рекомендуем использовать только сам корпус от блока питания. Некоторые детали можно отыскать на радиорынке, а остальное взять из старого ПК.





Перейдем к самим деталям. Нам нужен силовой трансформатор, который можно собрать из трех сердечников типа Е42. Рекомендуем установить их вертикально. Сердечники Е42 можно достать из старого монитора.

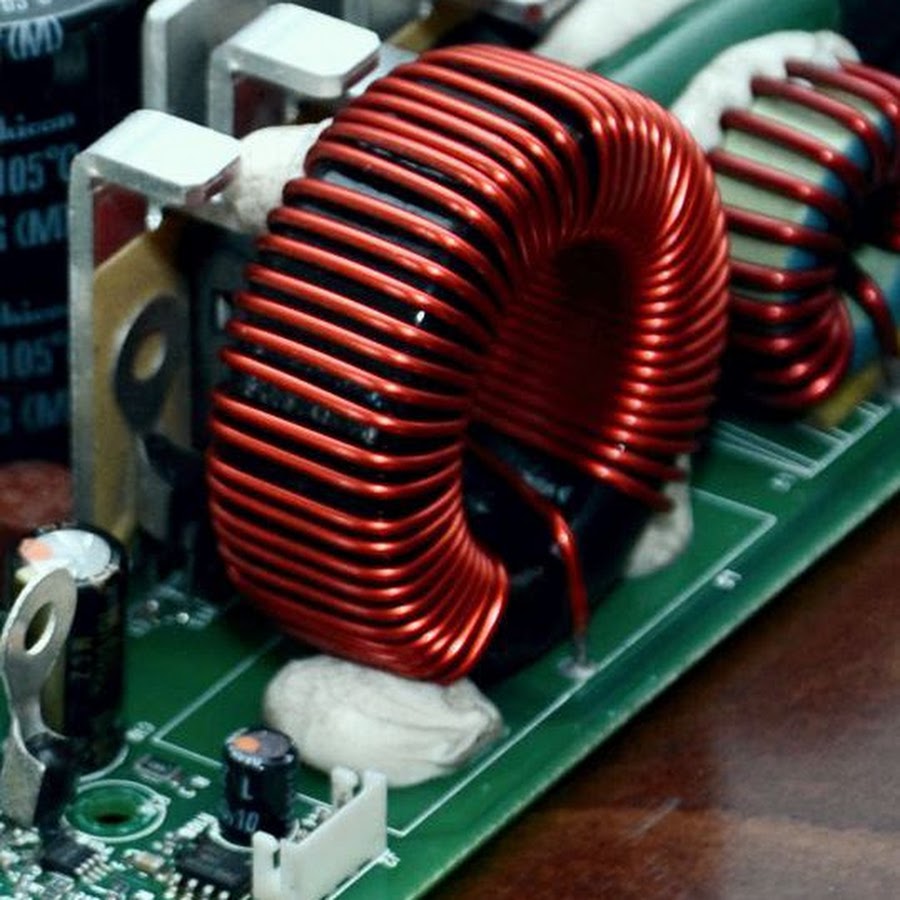

Также нам необходим дроссель. Его можно собрать из двух кернов, которые так же можно найти в старом компьютерном мониторе.  Остальные сердечники ферритовые, типа 2000 НМ. Силовые транзисторы и диоды можно взять из того же монитора. Возможно, в процессе вам придется докупить пару транзисторов, но стоят они очень недорого. Также купите два электролита и диодный мост.

Дополнительно вам понадобится трансформатор питания управления, шим-контроллер типа SG3524 и реле от ненужного источника бесперебойного питания, который есть в каждом компьютере.

Особенности сборки

На выходные провода необходимо продеть ферритовые трубочки, чтобы сгладить форму синусоидального выпрямленного напряжения. Такие трубочки можно найти в кассовом аппарате бренда Самсунг. Там они применяются в качестве фильтров. В данном случае волны без проблем сглаживаются, если индуктивность не превышает 5 mkH.

Силовая часть такого инвертора редко перегружается, а длина дуги не превышает 4 мм благодаря низкому напряжению холостого хода (без вольтдобавки). На обмотку можно пустить вольтдобавку, чтобы дуга поджигалась без проблем и горела устойчиво.

Трансформаторы тока необходимо включать только во вторичную обмотку, поскольку в первичке ток максимальный и протекает он лишь в момент резонанса. включены во вторичке так как в первичной обмотке максимальный ток.

Дополнительно на полевом транзисторе типа IRF510 можно сделать палный пуск аппарата и предусмотреть функцию антизалипания. Вход микросхемы «Shutdown» необходимо разорвать с помощью транзистора (при коротком замыкании), термодатчика или тумблера включения.

Принцип работы и детальная настройка этого самодельного инвертора очень подробно рассказываются в книге «Инвертор – это просто», которую несложно найти в интернете. Ознакомьтесь с ней самостоятельно.

Вместо заключения

Теперь вы знаете, что самодельный сварочный инвертор из компьютерного блока питания своими руками – это не самая хорошая идея. Мы рекомендуем использовать только корпус от блока питания, а остальные запчасти взять от деталей монитора или от другого инвертора. Блок питания и инвертор – это два кардинально разных устройства. И при большом желании вы, конечно, можете сделать инвертор именно из БП, но в этом нет особого смысла. Т.к., его работоспособность будет под большим вопросом.

В этой статье мы рассказали, как можно своими руками сделать полноценный сварочный инвертор, который выдаст до 120 Ампер сварочного тока и справится даже с электродами диаметром 3 мм. Такой аппарат будет в разы дешевле и надежнее заводского инвертора со схожими техническими характеристиками. Мы считаем, что это отличный вариант для дачи или гаража. За инструкцию благодарим Валерия А. Желаем удачи в работе!

[Всего: 1   Средний:  5/5]

как сделать и настроить своими руками

В настоящее время не только профессионалы, но сварщики-любители, работают с инверторной сваркой используя современную аппаратуру. Инвертор используют очень часто, он есть практически у каждого.

Варить хочется, но денег на покупку оборудование нет? Сборка собственными руками инвертора поможет с решением этой проблемы.

Как собрать сварочный аппарат с материалов которые есть под руками, мы уже расписывали на этом сайте. Сегодня речь пойдет о сборке сварочного инвертора с блока питания от компьютера. Необходимые схемы предоставлены в статье.

Содержание статьиПоказать

Самодельный аппарат. Зачем он?

Есть ли необходимость сборки своими руками сварочного инвертора из компьютерного блока питания, если любой строительный магазин может предложить цену до 50 долларов, избавить вас от мучений? – этот вопрос ставил сам себе каждый умелец.

Это справедливо. В то же время все не так очевидно, как могло показаться.

Цена в 50 долларов – приключение при покупке инверторных аппаратов. Они не подходят даже для временного применения, не говоря уже о постоянном использовании. Какое решение проблемы, спросите вы.

Стоимость качественных аппаратов начинается от 100 долларов. Тогда об экономии не ведется речь. Для большинства граждан нашей страны эта сумма равна половине зарплаты, если не большей ее части.

По этому некоторые обсуждают сборку самодельных сварочных инверторов из компьютерного блока питания. Себестоимость которых естественно ниже, чем заводских аналогов. Каждый лично может выбрать, какие функции ему нужны и из чего будет собирать.

Если вам не нужен горячий старт или форсаж дуги, нет смысла платить больше.

Качество составляющих – это второй фактор для обращения внимания. Заводы в большинстве своем, собирают варианты далеко не из качественных запчастей, которые в свою очередь при сервисном ремонте стоят дороже.

На чем можно сэкономить, с каких частей собирать оборудование вы выбираете сами.

Также важно мнение сварщиков об аппарате. Не всем нравятся современные технологии. Некоторые считают их слишком «навороченными» и сложными. Переплата за бренд, дополнительные функции их не интересует.

Нужно только функциональное оборудование для использования в быту. Тогда, целесообразно сварочный инвертор из компьютерного блока питания сделать самому. Можно собрать не только дешевый и простой инвертор, но такой, что заводские аппараты позавидуют вашему.

Все что нужно только вам, никаких лишних запчастей.

Или все же купить в магазине?

Самодельный инвертор

Естественно, можно привести факты, почему собирать сварочный инвертор своими руками из чего попало не стоит. Необходимо не только запастись терпением и свободным временем.

Очень важно иметь знания электротехники, понимать, различать принципы действий электроприборов, разбираться в схемах. Всегда можно изучить данные вопросы, если вам не хватает знаний.

Достаточно выделить несколько недель для чтения специфической литературы. В интернете много видеороликов, которые помогут вам быстрее закончить с обучением, представят простые, наглядные примеры и помогут собрать действительно качественный сварочной инвертор из компьютерного блока питания.

Инвертор с блока питания

Своими руками можно собрать многое

Технические характеристики

Резонансный – именно такой сварочной инвертор из компьютерного блока питания у вас буде возможность собрать следую инструкциям данной статьи. Диапазон сварочных токов – 5-120 Ампер. Напряжение 90В. При использовании электродов диаметром 2 мм перерыва работы нет.

Однако во время работы с электродами диаметром 3 мм требуют не менее 2 минут отдыха после 10 минут беспрерывной работы. Эти цифры могут изменяться учитывая температуру, окружающеюсреду.

Вес не более двух килограмм, так что перенос будет без труда. Падающая характеристика. Регулировка силы тока происходит плавно.

В состав входит 4 платы: блок управления, основная, плата питания и конденсаторов.

С личного опыта могу сказать, что для гаражных, дачных работ сварочной инвертор из компьютерного блока питания подходит отлично.

Детали, которые необходимы

Для сборки инвертора своими руками нужно много деталей

Начнем с теории. Сразу заметим, что компьютерный блок не лучшее что подойдет для сварочного аппарата. Блок питания кардинально отличается от инвертора. Блок можно настроить на работу инвертора.

Готовое оборудование будет собрать непросто, его работоспособность будет намного ниже. Потому из всего БП мы используем только корпус. Кое-что можно купить на радио рынках, а некоторые детали снять со старого персонального компьютера.

Итак, к деталям. Необходим силовой трансформатор, который будет состоять из трех сердечников Е42. Их можно извлечь из старых мониторов. Лучше устанавливать их в вертикальном положении.

Дроссель также необходим. Собрать его можно с помощью двух кернов, предварительно найдя их в том же старом мониторе. Оставшиеся сердечники – тип 2000НМ, ферритовые.

Диоды и транзисторы берем так же с монитора. Есть вероятность, что в процессе сборки появиться потребность паре транзисторов. Можете приобрести их, ведь цена будет незаметна для вашего кармана.

Еще купите диодный мост и пару электролитов. Дополнительно нужен шим-контроллер SG3524, реле источника бесперебойного питания и трансформатор питания управления.

Особенности сборки

Процесс пайки своими руками

Выходные провода стоит продеть сквозь ферритовые трубочки, это поможет сгладить синусоидальное выпрямленное напряжение. Взять эти трубки можно с кассового аппарата бренда Samsung.

Там они используются как фильтры. Сглаживание пройдет без проблем только, при индуктивности не более 5mkH.

Силовая часть будет очень редко испытывать перегрузки. А исключительно благодаря небольшому напряжению холостого хода, максимальная длина дуги не более 4 мм.

Чтобы дуга горела устойчиво и поджигалась без существенных проблем, вольт добавку можно пустить на обмотку.

В первичной обмотке ток максимальный только во время резонанса. Поэтому к вторичной обмотке нужно подключать трансформаторы тока. Плавный пуск оборудования и предусмотреть анти залипания, можно использовав полевой транзистор IRF510.

Вход микросхемы Shutdown разрывается при коротком замыкании используя термодатчики, тумблер включения или транзистор.

«Инвертор – это просто» — книга в которой подробно описан принцип работы. Там же можно изучить детальную настройку самодельных инверторов. Книга доступна в интернете. Советуем к ознакомлению.

Вместо заключения

Когда вы поняли, что компьютерный блок не лучшее что подойдет для сварочного аппарата. Блок питания кардинально отличается от инвертора. Блок можно настроить на работу инвертора.

Готовое оборудование будет собрать непросто, и его работоспособность будет намного ниже. Потому из всего БП мы используем только корпус. Кое-что можно купить на радио рынках, а некоторые детали снять со старого персонального компьютера.

Мы рассказали, ка сделать сварочный инвертор своими руками, который справится с электродами диаметром до 3мм, и предоставит вам ток до 120 Ампер.

Этот аппарат будет надежнее и в разы дешевле нежели заводской аналог. Для гаража и дачи отличный вариант. Удачи в исполнении работ!

Сварочный аппарат из блока питания компьютера своими руками

В результате покупки нового компьютера, без дела могут остаться старые блоки питания, которые можно использовать для создания домашней мастерской. Затратив определённые усилия, можно собрать сварочный аппарат из блоков питания компьютеров своими руками. Такое оборудование будет полезно при выполнении непрофессиональных задач по соединению металлов в домашних условиях.

Финансовые вложения не будут ощутимыми, а затраты времени на переделку источника питания вполне себя оправдают появлением в арсенале нового вида оборудования. Мы расскажем о том, как сделать эту работу своими руками.

Необходимые детали и оборудование

Сварочные инверторные аппараты являются сложными электронными устройствами, которые самостоятельно собрать без определённой квалификации и наличия необходимого оборудования не представляется возможным. Поэтому придётся дорогую аппаратуру взять в аренду на время отладки и сборки агрегата.

Начинать создавать сварочный аппарат из компьютерного блока питания следует с подбора подходящей и простой электрической схемы, чтобы подборку полупроводниковых и иных компонентов не пересчитывать заново. Инверторные агрегаты небольшой мощности потребляют от сети ток не более 15 А.

Сетевой кабель можно сохранить, а вентилятор нужно заменить на более мощный, который обеспечит хорошее охлаждение радиаторов силовых элементов. Кроме того, понадобится следующие инструменты и оборудование:

  1. фольгированный текстолит для плат или его заменители;
  2. провода необходимого сечения и длины;
  3. полупроводниковые элементы, сопротивления и конденсаторы нужного номинала, согласно выбранной схеме;
  4. трансформатор с подходящими характеристиками, который, возможно, придётся адаптировать к нужным параметрам;
  5. радиаторы для силовых элементов;
  6. паяльник с припоем и канифолью или флюсом;
  7. отвёртки, пассатижи, крепёж, дрель и изолирующий материал;
  8. мультиметр, осциллограф.

Крайне важно проводить монтаж в строгом соответствии с выбранной схемой с соблюдением полярности и проверкой отсутствия утечек.

Последовательность сборки инвертора

При подготовке к окончательной сборке инвертора необходимо позаботиться о наличии термодатчика, рассчитанного на срабатывание при нагреве от 70 до 75оС. Кроме того, нужно позаботиться о гнёздах для силового кабеля и держателе электродов с проводами сечением от 35 мм2, для эффективной подачи тока сварочной дуги.

Затем, подготовив все необходимые элементы, начинаем монтаж в следующей последовательности:

  • располагаем вентилятор и охлаждающие радиаторы так, чтобы обеспечить максимально эффективный воздушный поток, осуществляем надёжный крепёж;
  • надёжно крепим трансформатор и плату конденсаторов;
  • устанавливаем плату схемы управления и сопутствующие детали;
  • монтируем устройство антизалипания и горячего старта;
  • проверяем на замыкание контакты, через которые питаются компоненты схем;
  • осуществляем окончательную распайку и монтаж предохранителей и термоэлементов;
  • проводим заключительную настройку с помощью мультиметра и осциллографа, учитывая расчетные параметры;
  • выставляем необходимый ток сварки и проводим пробную работу.

Самостоятельный монтаж является весьма ответственной работой, поэтому очень важно соблюдать правила техники безопасности, как при монтаже, так и в процессе проверки собранного инвертора.

Заключение

Собрать инверторный аппарат своими руками из блока питания компьютера можно при использовании дополнительных компонентов, которые можно найти в продаже или использовать бывшие в употреблении детали. При этом нужно убедиться в их работоспособности и в соответствии с номинальным значениям. Опытным людям задача вполне по силам, а при возникновении затруднений лучше обратиться за советом к профессионалам.

Сварочный аппарат из компьютерного блока питания — дешевое решение для электрика

Очень часто для сварочных работ необходим инвертор, благодаря которому можно получить качественные швы и не рисковать, работая с газосваркой. Но приобретение такого устройства связано со значительными расходами, поэтому можно попробовать сделать сварочный аппарат из компьютерного блока питания. Для этого нужны не только запчасти, провода и паяльник. Но и навыки в электротехнике, без которых можно сжечь электропроводку или получить удар электрическим током.

Основные составные элементы конструкции сварочного аппарата.

Выполнять работы по сборке, монтажу и последующему тестированию можно только при наличии опыта перемотки трансформаторов, сборки схем и создания электрических приборов своими руками. Если такие знания отсутствуют, то лучше всего приобрести готовый инвертор, и не подвергать ни себя, ни окружающих опасности.

Основные инструменты для монтажа

Классификация сварочных трансформаторов.

Если же опыт и знания в сфере электротехники есть, то можно изучить несколько вариантов, как сделать сварочный аппарат из компьютерного блока. Основные инструменты, которые будут необходимы для всех видов сборки:

  • паяльник или паяльная станция;
  • тестер;
  • мультиметр;
  • изоляционная лента электротехническая;
  • припой;
  • отвертки с различными наконечниками;
  • плоскогубцы;
  • шурупы;
  • шуруповерт или дрель;
  • крокодилы;
  • провода необходимого сечения.

Для воссоздания схемы сварочного аппарата потребуются все указанные в схеме запасные части, гетинакс и растворы для перенесения печатной платы на заготовку.

Чтобы облегчить себе работу, можно приобрести держатель для электродов и кабели для сварки в магазине. Можно выполнить и самостоятельно, выбрав провода соответствующего сечения и припаяв к ним крокодилы, не забывая соблюдать полярность.

Схема сварочного инвертора.

Если в наличии есть нерабочий компьютерный системный блок, то из него нужно достать основной элемент питания и подготовить его к демонтажу. Иногда для создания мощного сварочного аппарата используют даже сам системный блок, установив на него колеса внизу и увеличив количество вентиляционных отверстий. Плюс компьютерных корпусов в том, что они легкие, легко охлаждаются и уже имеют вентиляцию.

Для сварочного аппарата понадобится разборка блока питания.

Основное, что можно использоваться из него — это вентилятор, сам корпус и часть запчастей. Но все зависит от того, в каких режимах работает охлаждение. Вентилятор нужно обязательно проверить на работоспособность, протестировать в нескольких режимах. Желательно установить еще один такой же или более мощный, чтобы сварочный аппарат не перегревался. Для контроля за температурой инвертора нужно установить термопару.

Но сначала нужно позаботиться о ручке, которая позволит сделать сварочный аппарат из компьютерного блока питания удобным для использования. Для этого нужно вынуть все запчасти из блока питания и на верхнем торце закрепить выбранную по размерам и удобству ручку. Нужно просверлить отверстия в блоке питания и закрепить с помощью шурупов, которые должны быть правильно выбраны по длине (слишком длинные будут задевать внутреннюю схему, что недопустимо).

Сварочный аппарат должен иметь очень хорошее охлаждение, поэтому в корпусе блока питания нужно просверлить несколько дополнительных отверстий.

От качества вентиляции будет зависеть продолжительность работы самодельного инвертора.

Вернуться к оглавлению

Выбор трансформатора для сварочного аппарата

Схема трансформатора для сварочного аппарата.

Для схемы, которая позволит выполнить сварочный аппарат из компьютерного блока питания, понадобятся 3 трансформатора. Их можно приобрести, ориентируясь на названия — Е20, Кх20х10х5 и ETD 59. Но проще их будет намотать самостоятельно, ориентируясь на количество витков и другую информацию, которая указана в схеме. Необходим также трансформатор тока К17х6х5.

По поводу изготовления трансформаторов — нужен только эмаль-провод, причем новый ф1,5 или ф2. Без намотки на гетинаксовые катушки с обжимом деревянными колодками и пропиткой эпоксидной смолой никак не обойтись.

Чтобы собрать аппарат из компьютерного блока питания, можно использовать трансформатор от микроволновой печи. Так как на вторичной обмотке напряжение порядка 2 кВ, то нужно уменьшить количество витков. Для этого нужно произвести дополнительный расчет, который можно сделать с помощью специального онлайн-калькулятора электрика или же найти книгу по электротехнике с соответствующим разделом. Но ради такой экономии придется вносить изменения в существующую схему.

Вернуться к оглавлению

Рекомендации по установке других частей схемы

Схема подключения серии P С токовым трансформатором.

В связи с тем, что эта схема уже неоднократно использовалась для сборки сварочника, ставшего заменой инвертору, есть некоторые замечания к ней. Рекомендуется замена диодов 15тб60 на 25тв60, а 150ebu02 диоды лучше всего ставить по 2.

Чтобы сэкономить на радиаторе, можно взять PIV и распилить его на 3 части. Обязательно использование конвертера — однотактного прямоходового квазимостового. Или проще — «косого моста», без которого нельзя собрать ни один инвертор. На этой запчасти лучше не экономить и приобрести хорошего качества, а не б/у.

Ключи для транзисторов irg4pc50ud и irg4bac50w, а также печатные платы генератора и процессора необходимо предварительно скачать в интернете, чтобы легко воссоздать схему.

При работе нужно обязательно пользоваться мультиметром и тестером, чтобы схема могла быть собрана быстро и без ошибок. Нельзя сразу же после сборки без предварительного тестирования подключать к сети, чтобы не пожечь основные составляющие.


На радиаторы установка транзисторов и выходных диодов должна осуществляться без дополнительных прокладок. Выставлять защиту от перегрева нужно на температуре 70°С, что осуществляется за счет термопары.

Вернуться к оглавлению

Установка спаянной микросхемы в корпус

После того как были изготовлены все необходимые части и смонтированы в единое целое, нужно поместить их в корпус и сделать правильную разводку. Тумблер включения/выключения блока питания используется в качестве выключателя будущего аппарата. На передней панели нужно предусмотреть регулятор силы тока и контактодержатели для подключения сварочных проводов. Корпус нужно тщательно и прочно закрепить. В итоге должно получиться изделие примерно такого внешнего вида.

Такое изготовление сварочного аппарата позволит значительно сэкономить, но потребует больших затрат сил. Зато после удачной сборки первого инвертора можно будет вносить изменения в схему, изобретать собственные модели (более мощные или более легкие) и делать такие устройства на заказ знакомым. А это может стать отличным видом дополнительного заработка.

Как сделать сварочный инвертор из компьютерного блока питания своими руками?

Сварочный инвертор из компьютерного блока питания своими руками становится все более популярным как среди профессионалов, так и среди сварщиков-любителей. Преимущества таких аппаратов в том, что они удобные и легкие.

Устройство сварочного инвертора.

Применение инверторного источника питания позволяет качественно улучшить характеристики сварочной дуги, уменьшить размер силового трансформатора и тем самым облегчить вес прибора, дает возможность сделать более плавными регулировки и уменьшить разбрызгивание при сварке. Минусом сварочного аппарата инверторного типа является существенно большая цена, чем у трансформаторного аналога.

Чтобы не переплачивать в магазинах большие суммы денег за сварку, можно изготовить сварочный инвертор своими руками. Для этого необходим рабочий компьютерный блок питания, несколько электроизмерительных приборов, инструменты, базовые знания и практические навыки в электротехнических работах. Также нелишним будет обзавестись соответствующей литературой.

Если нет уверенности в своих силах, то стоит обратиться за готовым сварочным аппаратом в магазин, иначе при малейшей ошибке в процессе сборки есть риск получить электроудар или спалить всю электропроводку. Но если есть опыт собирать схемы, перематывать трансформаторы и создавать электроприборы своими руками, можно смело приступать к выполнению сборки.

Принцип работы инверторной сварки

Принципиальная схема инвертора.

Сварочный инвертор состоит из понижающего напряжение сети силового трансформатора, дросселей-стабилизаторов, уменьшающих пульсацию тока, и блока электросхем. Для схем можно применять транзисторы MOSFET или IGBT.

Принцип действия инвертора заключается в следующем: переменный ток от сети направляется на выпрямитель, после чего в силовом модуле происходит преобразование постоянного тока в переменный с повышением частоты. Далее ток поступает на высокочастотный трансформатор, а на выходе из него получается ток сварочной дуги.

Вернуться к оглавлению

Инструменты, необходимые для изготовления инвертора

Чтобы собрать сварочный инвертор из блока питания своими руками, понадобятся следующие инструменты:

Схема обратной связи по напряжению TL494 в компьютерном блоке питания.

  • паяльник;
  • отвертки с разными наконечниками;
  • плоскогубцы;
  • кусачки;
  • дрель или шуруповерт;
  • крокодилы;
  • провода необходимого сечения;
  • тестер;
  • мультиметр;
  • расходные материалы (провода, припой для пайки, изолента, шурупы и другие).

Чтобы создать сварочный аппарат из компьютерного блока питания, необходимы материалы для создания печатной платы, гетинакс, запасные элементы. Чтобы уменьшить количество работы, стоит обратиться в магазин за готовыми держателями для электродов. Однако можно сделать их и самостоятельно, припаяв крокодилы к проводам необходимого диаметра. При этой работе важно соблюдать полярность.

Вернуться к оглавлению

Порядок сборки сварочного аппарата

В первую очередь, чтобы создать сварочный аппарат из компьютерного блока питания, необходимо достать источник питания из корпуса компьютера и выполнить его разборку. Основные элементы, которые можно из него использовать, это несколько запчастей, вентилятор и стандартные пластины корпуса. Тут важно учесть режим работы охлаждения. От этого зависит, какие элементы для обеспечения необходимой вентиляции нужно добавить.

Схема трансформатора с первичной и вторичной обмоткой.

Работу стандартного вентилятора, который будет охлаждать будущий сварочный аппарат из компьютерного блока, необходимо протестировать в нескольких режимах. Такая проверка позволит убедиться в работоспособности элемента. Чтобы сварочный аппарат в ходе работы не перегревался, можно поставить дополнительный, более мощный источник охлаждения.

Для контроля необходимой температуры следует установить термопару. Оптимальная температура для работы сварочного аппарата не должна превышать 72-75°С.

Но в первую очередь следует установить на сварочный аппарат из компьютерного блока питания необходимого размера ручку для переноски и удобства работы. Ручка устанавливается на верхней панели блока при помощи шурупов.

Важно выбрать шурупы оптимальные по длине, иначе слишком большие могут задеть внутреннюю схему, что недопустимо. На этом этапе работы следует побеспокоиться о хорошей вентиляции аппарата. Размещение элементов внутри блока питания весьма плотное, потому в нем следует заранее устроить большое число сквозных отверстий. Выполняются они дрелью или шуруповертом.

Далее, чтобы создать схему инвертора, можно использовать несколько трансформаторов. Обычно выбирают 3 трансформатора типа ETD59, E20 и Kх20х10х5. Найти их можно практически в любом магазине радиоэлектроники. А если есть уже опыт создания трансформаторов самим, то проще выполнить их своими руками, ориентируясь на количество витков и рабочие характеристики трансформаторов. Найти подобную информацию в интернете не составит никакого труда. Может понадобиться трансформатор тока K17х6х5.

Способы подключения сварочного инвертора.

Выполнять самодельные трансформаторы лучше всего из гетинаксовых катушек, обмоткой послужит эмаль-провод, сечением 1.5 или 2 мм. Можно использовать медную жесть 0.3х40 мм, предварительно обернув ее прочной бумагой. Подойдет термобумага от кассового аппарата (0.05 мм), она прочна и не так рвется. Обжимку следует делать из деревянных колодок, после чего всю конструкцию нужно залить «эпоксидкой» или покрыть лаком.

Создавая сварочный аппарат из компьютерного блока, можно использовать трансформатор из микроволновой печи или старых мониторов, не забывая изменять количество витков обмотки. При этой работе нелишним будет пользоваться электротехнической литературой.

В качестве радиатора можно использовать PIV, предварительно распиленный на 3 части, или другие радиаторы от старых компьютеров. Приобрести их можно в специализированных магазинах, занимающихся разборкой и модернизацией компьютеров. Такие варианты позволят приятно сэкономить время и силы на поисках подходящего охлаждения.

Чтобы создать аппарат из компьютерного блока питания, обязательно следует использовать однотактный прямоходовой квазимистый мост, или «косой мост». Этот элемент является одним из основных в работе сварочного аппарата, поэтому на нем лучше не экономить, а приобрести новый в магазине.

Печатные платы можно скачать в интернете. Это значительно облегчит воссоздание схемы. В процессе создания платы понадобятся конденсаторы, 12-14 штук, 0.15 мк, 630 вольт. Они необходимы для блокировки резонансных выбросов тока от трансформатора. Также, чтобы изготовить такой аппарат из компьютерного блока питания, понадобятся конденсаторы С15 или С16 с маркой К78-2 или СВВ-81. Транзисторы и выходные диоды следует устанавливать на радиаторы, не используя дополнительные прокладки.

В процессе работы необходимо постоянно использовать тестер и мультиметр во избежание ошибок и для более быстрой сборки схемы.

Электрическая схема сварочного полуавтомата.

После изготовления всех необходимых частей следует разместить их в корпусе с последующей их разводкой. Температуру на термопаре стоит выставить в 70°С: это защитит всю конструкцию от перегрева. После сборки сварочный аппарат из компьютерного блока необходимо предварительно протестировать. Иначе при допущенной в ходе сборки ошибке можно сжечь все основные элементы, а то и получить удар током.

На лицевой стороне следует установить два контактодержателя и несколько регуляторов силы тока. Выключателем аппарата в такой конструкции будет стандартный тумблер компьютерного блока. Корпус готового аппарата после сборки требуется дополнительно укрепить.

Вернуться к оглавлению

Преимущества сварочного аппарата из компьютерного блока питания

Сварочный аппарат, изготовленный своими руками, будет небольшим и легким. Он отлично подойдет для проведения домашней сварки, на нем удобно варить электродами двойкой или тройкой, не испытывая проблем с «мигающим светом» и не опасаясь при этом за электропроводку. Питанием для такого сварочного аппарата может быть любая домашняя розетка, а при работе такой прибор практически не будет искрить.

Изготавливая сварочный инвертор своими руками, можно ощутимо сэкономить на приобретении нового аппарата, однако такой подход потребует значительных затрат как сил, так и времени. После сборки готового образца можно пробовать внести свои изменения в сварочный аппарат из компьютерного блока и его схему, сделать облегченные модели большей мощности. А изготавливая подобные устройства для знакомых под заказ, можно обеспечить себе неплохой дополнительный доход.

Точечная сварка своими руками — сварка литиевых аккумуляторов


Точечная сварка своими руками — свариваем аккумуляторы

Точечная сварка своими руками — мне потребовалось сделать модернизацию аккумуляторной батареи шуруповерта, то-есть заменить NiCd батареи на литиевые емкости 18650. А для того, чтобы соединить между собой банки и не навредить им, нужно быстрое и надежное соединение. Объединять емкости путем пайки — это плохой вариант, так как во время такой процедуры происходит сильный нагрев аккумулятора.

Вследствие чего, электролит может закипеть и парами разорвать оболочку баллона. Дома под рукой оказалась выжившая свой срок микроволновая печь, вот из нее я настроился изготовить необходимую мне точечную контактную сварку. По расчетам данная сварка, выполненная на трансформаторе от микроволновой печи может обеспечить выходной ток до 850А.

Перечень деталей и необходимых инструментов:



  • Трансформатор от микроволновой печи;
  • Клеммник для соединения проводов;
  • Отрезок медного провода сечением 2,26мм²;
  • Восьми миллиметровый многожильный провод;
  • Контролер с таймером;
  • Блок питания на 12v/0,5А;
  • Корпус от компьютерного блока питания;
  • Выключатель 220v;
  • Одиночный кнопочный выключатель без фиксации;
  • Небольшая рейка из дерева;
  • Подходящая пружина.

Точечная сварка своими руками в подробностях:

Пункт 1

Во первых нужно где-то раздобыть ненужную микроволновку, но с функционирующим трансформатором, чем он будет мощнее, тем лучше для изготовления точечной сварки. Далее демонтируем из нее транс, как я писал выше, мне достался с током потребления 850А.

Теперь приступаем к разборке компьютерного блока питания, выбрасываем из корпуса все, кроме гнезда для подключения сети 220v. В дальнейшем в этот корпус будем монтировать все детали, необходимые для точечной сварки.

Сейчас нужно установить в корпус силовой трансформатор, плату контроллера с таймером и блок питания, тщательно выполняем компоновку всех комплектующих. Затем намечаем где должны быть отверстия под крепежные винты, которые нужно будет просверлить.

Пункт 2

Удаление вторичной обмотки

На этом шаге нам необходимо убрать вторичную обмотку с трансформатора от печки, чтобы не ошибиться ориентируетесь по обмотке с самым тонким проводом. Это и есть вторичка, а потом вместо нее нужно будет намотать восьми миллиметровым проводом новую вторичную обмотку.

Чтобы облегчить процесс удаления вторички с трансформатора без его разборки, для этого подойдет остро заточенное зубило либо стамеска. Этими инструментами проще всего можно убрать эмаль-провод, просто элементарно срезаем его с одной стороны, потом с другой. Когда все срезали, оставшийся в трансформаторе эмаль-провод можно удалить с помощью плоскогубцев либо просто выбить сверлом. Я лично удалял при помощи сверла.

Пункт 3

Размещение новой обмотки

Теперь взамен удаленной обмотки требуется разместить на сердечнике новую в количестве двух витков силовым проводом. Устанавливаем подготовленный трансформатор в корпус. В районе решетки для циркуляции воздуха делаем пару отверстий, через них будут пропускаться выводы катушки. Теперь сверлим намеченные ранее отверстия в днище корпуса для фиксации трансформатора.

Вслед за этим мы должны установить на фронтальной панели плату контроллера с таймером, а немного ниже ставим светодиод в подготовленное отверстие. Однако, прежде чем это сделать, светодиод нужно предварительно выпаять из платы, а его выводы удлинить тонким проводом.

На тыльную панель помещаем сетевой выключатель.

На следующей картинке показана схема соединения всех элементов:

У блока питания удаляем вилку, ввиду того, что она скрадывает полезное пространство, а затем напрямую к разъему питания подпаиваем отрезками проводов. Все элементы точечной сварки паяются кусками проводов, но от контроллера до транса я выполнил на клеммах. Теперь нужно подключить к таймеру кнопочный выключатель, который не имеет фиксатора. При помощи потенциометра устанавливаем на таймере время импульсного разряда, во время которого происходит точечная сварка деталей. Оптимальное время разряда выбирается уже в процессе сварки.

Пункт 4

Используя металлические уголки фиксируем на корпусе аппарата деревянную рейку.

Извлекаем из клеммной планки элементы для зажима проводов и вставляем их на подготовленные концы проводов и фиксируем винтами. Теперь крепим их к рейке при помощи шурупов.

Кнопочный выключатель также помещаем на рейке, предварительно сделав для него отверстие:

Делаем контактные электроды, если нет возможности выточить на токарном станке такие контакты, то тогда из медного провода сечением 2,26 мм² скручиваем как показано на картинке. Не забудьте немного заострить их концы:

Крепим их в клеммных зажимах:

Пункт 5

Продолжая процесс точечная сварка своими руками, настало время установить пружину для выполнения реверса после разряда импульса на детали. Для выполнения этой операции крепим на крышке корпуса добавочную рейку.

На этом этапе можно считать, что сборка точечной сварки закончена. Устройство получилось очень мощное, поэтому при сварке тонких деталей нужно контролировать время отсечки таймера.

Основы работы с компьютером: внутри компьютера

Урок 5: Внутри компьютера

/ ru / computerbasics / buttons-and-ports-on-a-computer / content /

Внутри компьютера

Вы когда-нибудь заглядывали внутрь корпуса компьютера или видели его фотографии внутри? Маленькие детали могут показаться сложными, но внутренняя часть корпуса компьютера на самом деле не так уж и загадочна. Этот урок поможет вам освоить базовую терминологию и немного больше понять, что происходит внутри компьютера.

Посмотрите видео ниже, чтобы узнать, что находится внутри настольного компьютера.

Ищете старую версию этого видео? Вы все еще можете увидеть его здесь:

Материнская плата

Материнская плата — это основная печатная плата компьютера. Это тонкая пластина, на которой находится процессор, память, разъемы для жесткого диска и оптических приводов, карты расширения для управления видео и аудио, а также подключения к портам вашего компьютера (например, портам USB).Материнская плата подключается прямо или косвенно ко всем частям компьютера.

ЦП / процессор

Центральный процессор (ЦП), также называемый процессором , расположен внутри корпуса компьютера на материнской плате. Его иногда называют мозгом компьютера, и его задача — выполнять команды. Каждый раз, когда вы нажимаете клавишу, щелкаете мышью или запускаете приложение, вы отправляете инструкции процессору.

ЦП обычно представляет собой двухдюймовый керамический квадрат с кремниевым чипом , расположенным внутри.Чип обычно размером с миниатюру. ЦП вставляется в гнездо ЦП материнской платы, которое закрывается радиатором , который поглощает тепло от ЦП.

Скорость процессора измеряется в мегагерц (МГц), или миллионах инструкций в секунду; и гигагерц (ГГц) , или миллиарды инструкций в секунду. Более быстрый процессор может выполнять инструкции быстрее. Однако реальная скорость компьютера зависит от скорости многих различных компонентов, а не только процессора.

RAM (оперативная память)

RAM — это кратковременная память вашей системы . Всякий раз, когда ваш компьютер выполняет вычисления, он временно сохраняет данные в ОЗУ, пока они не понадобятся.

Это кратковременная память исчезает при выключении компьютера. Если вы работаете с документом, электронной таблицей или файлом другого типа, вам нужно сохранить , чтобы не потерять. Когда вы сохраняете файл, данные записываются на жесткий диск , который действует как долговременное хранилище .

RAM измеряется в мегабайтах (МБ) или гигабайтах (ГБ). Чем на больше RAM , тем больше вещей может делать ваш компьютер одновременно. Если у вас недостаточно оперативной памяти, вы можете заметить, что ваш компьютер работает медленно, когда у вас открыто несколько программ. Из-за этого многие люди добавляют к своим компьютерам дополнительной оперативной памяти для повышения производительности.

Жесткий диск

Жесткий диск — это место, где хранятся ваше программное обеспечение, документы и другие файлы.На жестком диске длительного хранения , что означает, что данные все еще сохраняются, даже если вы выключите компьютер или отсоедините его от сети.

Когда вы запускаете программу или открываете файл, компьютер копирует некоторые данные с жесткого диска в RAM . Когда вы сохраняете файл , данные копируются обратно на жесткий диск . Чем быстрее жесткий диск, тем быстрее ваш компьютер может запускать и загружать программы .

Блок питания

Блок питания в компьютере преобразует мощность от настенной розетки в тип питания, необходимый для компьютера.Он передает питание через кабели на материнскую плату и другие компоненты.

Если вы решите открыть корпус компьютера и осмотреться, обязательно сначала отключите от розетки. Прежде чем прикасаться к внутренним частям компьютера, вы должны прикоснуться к заземленному металлическому объекту — или к металлической части корпуса компьютера — для снятия любого статического заряда. Статическое электричество может передаваться

Развитие компьютерных систем

Развитие компьютерных систем можно разделить на пять этапов:

Системы первого поколения.Первый электронный компьютер ENIAC родился в 1946 году. Первый компьютер, предназначенный для продажи коммерческим предприятиям и другим организациям. ЮНИВАК (UNIVAC) был создан в начале 50-х годов и использовался для подведения итогов переписи населения США. Эти компьютеры — первое поколение, работающее на электронных лампах, первых электронных элементах, которые, к сожалению, часто перегорают, выделяют много тепла и потребляют много энергии. Они использовали сложные методы программирования

Системы второго поколения.В 50-х годах были транзисторы, которые использовались в компьютерах нового поколения, которые стали дешевле, меньше и надежнее своих предшественников. Облегчение их программирования, поскольку эти новые машины используют язык, понятный для обычных людей.

Системы третьего поколения. К началу 60-х годов компьютеры вышли на следующий этап развития. В этих компьютерах использовались интегральные схемы, которые уменьшали габариты автомобилей и нагревали их. Компьютеры приобрели такое бизнес-оборудование, и они начали появляться в бухгалтерском учете, на складах, лабораториях и на заводах по всему миру.

Системы четвертого поколения. В 1971 году компьютеры стали похожи на те машины, которые мы используем сегодня. Многие из них работают на базе микропроцессоров. Развитие систем четвертого поколения привело к рождению персональных компьютеров «Apple I» и «ABM». Это компьютеры, которыми мы пользуемся сегодня.

Системы пятого поколения. Это класс автомобилей, который воплощает в себе последние достижения компьютерных технологий, ориентирован на развитие искусственного интеллекта и другие передовые достижения.

Компьютер — это электронная машина, которая быстро и без ошибок выполняет математические вычисления и логические сравнения. Компьютеры принимают информацию (называемую данными), обрабатывают ее и показывают результаты обработки.

Они могут хранить результаты вечно. По этим причинам компьютеры стали частью нашей жизни. Компьютеры состоят из двух частей: аппаратного и программного обеспечения. Аппаратное обеспечение — это физические части компьютера. Программное обеспечение — это программы в компьютере.Программное обеспечение использует оборудование для выполнения операций для пользователя компьютера. Отношения между оборудованием и программным обеспечением подобны отношениям между нашим телом и нашим духом.

Компьютеры могут хранить информацию двумя способами: в постоянном хранилище (например, на диске или компакт-диске) и во временном хранилище, также называемом памятью компьютера или ОЗУ. Данные во временном хранилище хранятся только до тех пор, пока компьютер включен. Вот почему хранилище называется временным. Когда вы включаете компьютер, сначала специальное программное обеспечение, называемое операционной системой, копируется (загружается) из постоянного хранилища в оперативную память.Компьютер получает данные от устройства ввода, такого как клавиатура, мышь, жесткий диск или сканер, и выполняет все вычисления и сравнения в центральном процессоре (ЦП). ЦП похож на мозг компьютера. Он использует оперативную память для хранения данных. Когда ЦП обработал данные, он отправляет результаты на устройство вывода, такое как монитор, жесткий диск или принтер. Когда вы выключаете компьютер, компьютер копирует все важные данные из оперативной памяти обратно в постоянное хранилище.

Физические части компьютера называются оборудованием.В этой лекции мы разделим различные типы оборудования на четыре группы: системный блок, устройства ввода, устройства вывода и устройства хранения.

Системный блок содержит основные компоненты компьютера, такие как материнская плата, ЦП, ОЗУ, видеокарта, жесткий диск, дисководы и блок питания. Он также может содержать дополнительные компоненты, такие как звуковая карта или сетевая карта.

Мы используем устройства ввода для передачи данных компьютеру. Наиболее распространенными устройствами ввода являются клавиатура и мышь.Другие типы устройств ввода: сканер области, джойстик, световое перо, сенсорный экран, веб-камера и цифровая камера.

Устройства вывода — это компоненты, на которых компьютер показывает результаты. Принтер, плоттер и громкоговоритель — все это устройства вывода.

Устройства хранения используются для постоянного хранения данных. Жесткий диск, гибкий диск, CD-ROM, DVD-ROM, Zip-диск и ленточный картридж являются примерами устройств хранения.

Некоторые компоненты оборудования (например, ЦП, материнская плата, ОЗУ, блок питания, клавиатура, видеокарта и жесткий диск) необходимы для работы компьютера.Некоторые части не являются обязательными и просто увеличивают функциональность компьютера. Принтер, модем и сетевая карта являются примерами дополнительных компонентов.

Системный блок

Все основные компоненты компьютера сгруппированы в системном блоке. Например, системный блок включает материнскую плату компьютерной системы (включая процессор) и такие элементы, как жесткие диски, гибкие диски, приводы компакт-дисков и т. Д.

Шасси

Шасси — это металлический пластиковый корпус, в котором находится системный блок.Большинство людей не думают, что корпус является важной частью компьютера. Однако это не просто оболочка вашего компьютера, она поддерживает все внутренние части. Он также защищает вашу систему от внешнего мира и помогает поддерживать охлаждение компонентов системного блока. Закрытая конструкция и хороший воздушный поток внутри корпуса особенно важны для таких компонентов, как ЦП и жесткий диск, которые во время работы могут сильно нагреваться.

Материнская плата

Материнская плата (также называемая материнской платой или системной платой) — это самая большая плата внутри вашего системного блока.Все основные компоненты вашего компьютера подключаются к материнской плате. ЦП обычно располагается на материнской плате вместе со всеми другими электронными компонентами.

Все остальные платы (карты) вашего компьютера подключаются к системной плате. Другие элементы, такие как жесткий диск, подключаются к материнской плате напрямую или с помощью кабелей. Материнские платы становятся все меньше и меньше по мере того, как компоненты становятся более интегрированными. В наши дни, если открыть системный блок, он может выглядеть совершенно пустым. Микросхема ROM-BIOS (Read Only Memory-Basic Input Output System) — это специальный микрочип на материнской плате вашего компьютера.Он содержит программное обеспечение, которое позволяет вашему компьютеру работать с вашей операционной системой. Например, он копирует вашу операционную систему в оперативную память, когда вы включаете компьютер. Шины — это пути передачи данных на материнской плате, которые соединяют ЦП с различными частями материнской платы, такими как микросхемы и кабельные соединения.

Слоты расширения — это разъемы на материнской плате, которые позволяют расширять функции и возможности компьютера. Слоты расширения содержат карты расширения (такие как видеокарта, звуковая карта или сетевая карта) и подключают их к шинам.Ноутбуки и другие портативные компьютеры используют специальные слоты расширения, называемые слотами PCMCIA, которые принимают небольшие карты расширения, называемые картами ПК. Последовательные порты — это разъемы, расположенные на задней панели вашего компьютера, которые позволяют подключать к компьютеру такие элементы, как модемы. Последовательные порты обычно обозначаются как COM1 или COM2.

Параллельные порты — это разъемы, расположенные на задней панели компьютера, которые позволяют подключать к компьютеру такие устройства, как принтеры. Параллельные порты обычно обозначаются LPT1 или LPT2.

Порты для клавиатуры и мыши PS / 2 используются для подключения клавиатуры и мыши к материнской плате. Батарея на материнской плате необходима для хранения важной информации (например, даты и времени и, возможно, пароля пользователя), когда компьютер выключен.

Внутренний динамик, подключенный к материнской плате, позволяет вашему компьютеру посылать вам звуковые сигналы об ошибках или предупреждения во время работы.

USB (универсальная последовательная шина) — довольно новый элемент в ПК.Порты USB расположены на задней панели системного блока. Они позволяют подключать устройства, предназначенные для USB, такие как сканеры, цифровые камеры и принтеры. Арбитр шины (чипсет) — это интегральная схема на материнской плате. Он контролирует использование шин материнской платы. Если два разных устройства пытаются использовать одну и ту же шину одновременно, может возникнуть проблема. Арбитр шины предотвращает эту проблему.

Центральный процессор (ЦП)

ЦП (центральный процессор) — один из самых важных компонентов внутри вашего компьютера.Он похож на мозг вашего компьютера, потому что он выполняет все компьютерные вычисления. Скорость процессора измеряется в гигагерцах (ГГц) и оказывает важное влияние на общую скорость вашего компьютера.

Память (RAM)

RAM (оперативная память) — это временная память, которую компьютер использует для хранения приложений и данных, которые используются, например, операционной системы, текстового процессора или программы базы данных. Когда вы создаете данные, такие как буква или изображение, компьютер сохраняет данные в ОЗУ, а затем копирует их на жесткий диск, когда вы сохраняете свою работу.

Интерфейс IDE

Устройства хранения, такие как дисководы гибких дисков, жесткие диски и приводы компакт-дисков, обычно подключаются к компьютеру через интерфейс IDE (Integrated Drive Electronics). Интерфейс IDE — это стандартный способ подключения устройств хранения к компьютеру. IDE не является оригинальным техническим названием стандарта интерфейса. Первоначально она называлась технологией AT Attachment (ATA), потому что инженеры разработали ее для компьютера IBM AT.

Шина PCI

В начале 1990-х годов Intel представила новый стандарт шины — Peripheral Component Interconnect (PCI). Шина PCI соединяет ЦП, память и слоты расширения на материнской плате. PCI быстрее и надежнее, чем старые технологии шины, такие как ISA.

Шина PCI может подключать до пяти слотов расширения (внешних устройств) к ЦП. Обычно на материнской плате имеется только одна шина PCI, хотя на некоторых материнских платах их больше.

Видеокарта

Современные компьютеры используют много графики.Многие операционные системы используют графический интерфейс пользователя (GUI) в качестве основного интерфейса между пользователем и компьютером. Вам также может понравиться играть в видеоигры или создавать 3D-графику и анимацию. Фактически, если вы используете свой компьютер для чего-нибудь, кроме основных офисных задач, вы, вероятно, используете много графики.

Графическая карта в современном ПК может подключаться к материнской плате одним из нескольких способов: Встроенный — графические чипы и память являются частью материнской платы.

PCI — Видеокарта подключается к шине PCI.􀂈 AGP — видеокарта вставляется в специальный слот, специально предназначенный для графических устройств. AGP (Accelerated Graphics Port) — это специальная шинная технология, разработанная Intel для повышения производительности и скорости графического оборудования, подключенного к ПК.

Шина SCSI

В большинстве домашних и малых офисных компьютеров используется жесткий диск IDE и шина PCI для добавления компонентов к компьютеру. Однако многие компьютеры, особенно дорогие рабочие станции и старые компьютеры Apple Macintosh, используют шину SCSI (Small Computer System Interface) для подключения таких компонентов, как жесткие диски, сканеры, приводы CD-ROM, принтеры и ленточные накопители, к материнской плате.

Видеокарта (видеоадаптер)

Видеокарта преобразует цифровые сигналы компьютера в специальный формат, который может отображаться на мониторе. Некоторые видеокарты также имеют ТВ-выход для использования телевизора в качестве экрана. Видеокарта имеет собственный микропроцессор и память. Сегодня размер памяти составляет до 128 мегабайт.

Блок питания

Источник питания — это электрическое устройство, которое преобразует стандартное электроснабжение (115-120 В переменного тока в США или 220 В переменного тока в Европе) на более низкие напряжения (3.3 или от 5 до 12 В постоянного тока), которые требуются компьютерным системам. Блоки питания персонального компьютера измеряются в ваттах. Обычно они варьируются от 90 до 300 Вт.

Звуковая карта

Звуковая карта преобразует цифровые звуковые сигналы в аналоговые звуковые сигналы и отправляет их на динамики, чтобы вы могли слышать звуки. Если у вас есть микрофон и подходящее программное обеспечение, вы также можете записывать звуки. Вы также можете купить специальное программное обеспечение, называемое программой распознавания речи, которое распознает ваш голос и отображает слова, которые вы произносите, на вашем мониторе.В будущем программное обеспечение для распознавания речи может заменить клавиатуру.

Сетевая интерфейсная карта (NIC)

Сетевая карта позволяет компьютерам связываться друг с другом через кабели. Он преобразует цифровые сигналы в аналоговые и отправляет эти аналоговые сигналы на другие сетевые карты в других компьютерах.

Эти карты преобразуют аналоговые сигналы обратно в цифровые. Таким образом компьютеры могут связываться друг с другом.Сетевые карты часто используются в офисах для подключения компьютеров в одной комнате или здании. Для связи на больших расстояниях офисные компьютеры обычно используют модем.

Модем (модулятор / демодулятор)

Модем — это устройство, соединяющее ваш компьютер с телефонной системой. Модем преобразует цифровые данные на вашем компьютере в аналоговые сигналы, которые можно отправлять по телефонной линии. Он также преобразует аналоговые сигналы, которые он получает, в цифровые данные.Если вы хотите подключиться к Интернету по телефонной линии, вам понадобится модем.

ТВ-карта

Телевизионные карты

обычно имеют две функции: декодирование ТВ и настройку ТВ. Декодер ТВ передает изображение, которое отображается на экране, на телевизор. Иногда это полезно для бизнес-презентаций. ТВ-тюнер позволяет вам смотреть телеканалы на мониторе, так что ваш монитор становится похожим на телевизор.

Карта ПК

PC card — это небольшая плата размером с кредитную карту, которая расширяет возможности компьютера, например, за счет увеличения объема памяти или работы как модем.Карты ПК особенно полезны для ноутбуков и других персональных компьютеров, на которых нет места для полноразмерных карт расширения. PC-карты подключаются к внешнему компьютеру через специальный разъем, называемый слотом PCMCIA.

Устройства ввода

Клавиатура

Клавиатура — это наиболее распространенный способ ввода информации в компьютер. Сегодня стандартные клавиатуры имеют 104 или 105 клавиш. Электронная схема внутри клавиатуры передает код нажатой клавиши в ЦП.

Мышь

Мышь — еще одно очень популярное устройство ввода, которое используется, чтобы указывать на объекты и выбирать объекты на экране. Маленький шарик под мышью сообщает компьютеру, когда мышь перемещается по поверхности, и компьютер перемещает указатель на экране, чтобы следовать. Обычно есть две или три кнопки мыши, которые вы можете нажать (щелкнуть), чтобы выбрать команды и выбрать вещи на экране. Два щелчка мыши близко друг к другу называются двойным щелчком

Сканер

Сканер использует специальные датчики света для захвата (или фотографирования) изображения и создания цифровой копии, например, на вашем экране.Затем вы можете использовать специальное текстовое или графическое программное обеспечение для работы со сканированным изображением. Самыми популярными типами сканеров являются планшетные сканеры (где сканер перемещает датчики света по изображению) и портативные сканеры (где человек перемещает датчики по изображению).

Микрофон

Микрофон преобразует звуковые волны в электрические сигналы, которые могут распознаваться звуковой картой вашего компьютера. Звуковая карта преобразует электрические сигналы в цифровые данные, которые ваш компьютер может обработать.Например, вы можете использовать микрофон для хранения речи или музыки на вашем компьютере.

Джойстик

Джойстик — это еще один вид указывающего устройства, которое часто используется в компьютерных играх. Джойстик имеет основание, обычно с одной или несколькими кнопками управления, и вертикальную штангу, которая может перемещаться в любом направлении для управления движением объекта на экране. Кнопки активируют различные функции программного обеспечения.

Световое перо

Световое перо — это устройство ввода, такое как перо, подключенное к монитору компьютера.Вы можете использовать световое перо для выбора элементов и выбора команд на экране, направив перо на экран, а затем либо нажав зажим сбоку пера, либо коснувшись экрана пером (эквивалент щелчка мыши ).

Сенсорный экран

Сенсорный экран — это экран компьютера, который может распознавать место касания на своей поверхности. Вы можете коснуться экрана, чтобы сделать выбор или переместить курсор. Самый простой тип сенсорного экрана состоит из сетки чувствительных линий, которые определяют вертикальное и горизонтальное расположение касания.Сенсорные экраны иногда используются в банкоматах (банковских).

Веб-камера

Веб-камера — это небольшая цифровая кинокамера, установленная на мониторе вашего ПК, которая позволяет вам обмениваться звуком и видео через Интернет в реальном времени, то есть по мере их записи.

Цифровая фотокамера

Цифровая камера — это тип фотоаппарата, который сохраняет сфотографированные изображения в электронном виде, а не на традиционной пленке. Цифровая камера использует специальное устройство для захвата изображения через объектив, когда вы делаете снимок.Камера сохраняет изображение на носителе информации, таком как жесткий диск, который находится внутри камеры. После сохранения изображения его можно передать по кабелю на компьютер с помощью программного обеспечения, поставляемого с камерой.

Устройства вывода

Монитор

Монитор или экран компьютера — очень распространенный тип устройства вывода. На мониторе отображаются изображения, созданные видеокартой компьютера. Монитор подключается к видеокарте кабелем.Существует два основных типа мониторов: мониторы с плоской панелью и мониторы с электронно-лучевой трубкой (ЭЛТ). Плоский монитор использует жидкокристаллический дисплей (ЖКД) вместо электронно-лучевой трубки для отображения данных. Плоские мониторы занимают гораздо меньше физического пространства, чем мониторы с ЭЛТ.

Принтер

Принтер — это устройство вывода, которое печатает текст и изображения, созданные компьютером, на бумаге или другом носителе, таком как прозрачная пленка. Есть много разных типов принтеров.

Плоттер

Плоттер — это устройство вывода, подобное принтеру, но для изображений большего размера. Плоттеры используют для печати изображения либо ручки, либо электростатические заряды и специальные химические вещества. Плоттеры рисуют на бумаге или прозрачной пленке одним или несколькими цветными перьями. Электростатические плоттеры рисуют узор из электростатически заряженных точек на бумаге, а затем применяют химические вещества, чтобы узор оставался на месте.

Динамик

Динамик — это устройство вывода, воспроизводящее звук, генерируемый звуковой картой вашего компьютера.Динамик подключается к звуковой карте кабелем. У большинства компьютеров также есть внутренний динамик, который прикреплен к материнской плате и может воспроизводить простые звуки

Устройства хранения

Жесткий (фиксированный) диск

Жесткие диски — это основная область хранения больших данных внутри вашего компьютера. Жесткие диски используются для хранения ваших программ и данных

Дискета

Дискеты также называют дискетами.Они очень медленные по сравнению с жесткими дисками или CD-ROM и содержат меньший объем данных (1,44 мегабайта).

CD-ROM

CD-ROM — это сокращение от Compact Disc-Read Only Memory. Диск CD-ROM может содержать очень большой объем данных (обычно 650 700 мегабайт). Это то же самое, что и вместимость более 450 дискет.

DVD-ROM

DVD означает цифровой видеодиск или универсальный цифровой диск. DVD-ROM похож на CD-ROM, но он хранит информацию другим способом, поэтому его емкость намного больше, чем у CD-ROM (около 4.7 или 8,5 гигабайт данных с одной стороны, или 17 гигабайт на диске с двух сторон). Поскольку DVD-диски могут хранить очень много данных, они часто используются для хранения фильмов и анимации.

Зип-диск

Zip-диск выглядит как дискета, но может содержать много данных (до 100 мегабайт). Zip-диски могут быть прочитаны только с помощью специального диска, называемого Zip-приводом. Технология Zip-дисков была изобретена компанией Iomega.

Магнитная лента

Компьютеры могут читать и записывать данные на специальные кассеты с магнитной лентой.Картридж с магнитной лентой выглядит как музыкальная кассета, но вмещает больше данных. Картриджи с компьютерной лентой можно прочитать только с помощью специального стримера. Они часто используются для безопасного копирования важных данных, которые компания или пользователь не хотят терять.


:

Блок питания для персонального компьютера | FSP TECHNOLOGY INC.

Блок питания для персонального компьютера | FSP TECHNOLOGY INC. FSP

Полный ассортимент продукции с различными форм-факторами.Продукция отличалась высоким КПД и высокой удельной мощностью.

нет

  • Рекомендации по проектированию блоков питания Intel V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

87% 90% 87% ATX100Vac ~ 240Vac62368750W

  • Рекомендации по проектированию блоков питания Intel V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

82% 85% 82% ATX100Vac ~ 240Vac62368750W

  • Рекомендации Intel по проектированию источников питания V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

85% 88% 85% Только ATX 230Vac 62368650W

  • Рекомендации по проектированию блоков питания Intel V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

87% 90% 87% ATX100Vac ~ 240Vac62368650W

  • Рекомендации Intel по проектированию источников питания V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

82% 85% 82% ATX100Vac ~ 240Vac62368650W

  • Рекомендации по проектированию блоков питания Intel V1.31
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

90% 92% 89% ATX100Vac ~ 240Vac600W

  • Рекомендации Intel по проектированию источников питания V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

82% 85% 82% ATX100Vac ~ 240Vac62368600W

  • Рекомендации по проектированию блоков питания Intel V1.31
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

90% 92% 89% ATX100Vac ~ 240Vac550W

  • Рекомендации Intel по проектированию источников питания V1.4x
  • Подходит для стандартного корпуса Tower
  • 12-сантиметровый вентилятор для бесшумной работы пользователя

85% 88% 85% Только ATX 230Vac 62368550W

  • Рекомендации по проектированию блоков питания Intel V1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
