СВАРНОЙ ШОВ — это… Что такое СВАРНОЙ ШОВ?

  • Сварной шов — По ГОСТ 2601 74 Источник: ГОСТ 25225 82: Контроль неразрушающий. Швы сварных соединений трубопроводов. Магнитографический метод …   Словарь-справочник терминов нормативно-технической документации

  • сварной шов — шов Участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации. [ГОСТ 2601 84] шов сварной Участок… …   Справочник технического переводчика

  • Сварной шов — Seam weld Сварной шов. Непрерывный сварной шов, выполненный между накладывающимися элементами, соединение которых может производиться как на прилегающих поверхностях, так и на поверхности одного элемента. Непрерывный сварной шов может… …   Словарь металлургических терминов

  • сварной шов внахлестку — сварной шов внакидку — [http://slovarionline. ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы сварной шов внакидку EN lap weld …   Справочник технического переводчика

  • сварной шов с двойной J-образной разделкой кромок — Сварной шов с разделкой кромок, при которой одна из кромок разделывается в виде J с обеих сторон. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом …   Справочник технического переводчика

  • сварной шов с двойной U-образной разделкой кромок — Сварной шов с разделкой кромок, при которой обе кромки разделываются в виде двух половинок буквы «U». [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом …   Справочник технического переводчика

  • сварной шов с двойной V-образной разделкой кромок — Сварной шов с разделкой кромок, при которой обе грани разделываются с обеих сторон. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом …   Справочник технического переводчика

  • сварной шов с односторонней J-образной разделкой кромки — Сварной шов с односторонней разделкой кромок, в котором край элемента соединения одного подготовлен в форме J с одной стороны. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом …   Справочник технического переводчика

  • сварной шов с односторонней U-образной разделкой кромки — Сварной шов с разделкой кромок, в котором каждый край соединения подготовлен в форме J или половины U с одной стороны. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом …   Справочник технического переводчика

  • сварной шов с односторонней разделкой кромки — Сварной шов с разделкой кромок, в котором край соединения одного элемента является скошенным с одной стороны. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом …   Справочник технического переводчика

  • Виды сварочных швов и техника их выполнения

    Сварочный шов – неразъемное соединение, получаемое в результате сварки. Задача каждого сварщика – получение качественного сварного шва, которое гарантирует надежное соединение элементов. Для выполнения поставленной задачи нужно знать виды сварочных швов и техники их выполнения.

    Основные виды сварочных швов

    В первую очередь все швы делят по способу соединения деталей. По данному признаку выделяют следующие виды швов:

    • стыковые – получаемые между заготовками, примыкающими торцевыми поверхностями друг к другу,
    • нахлесточные
      – получаемые за счет наложения деталей друг на друга с частичным перекрытием,
    • тавровые – получаемые за счет приваривания торцевой поверхности одной заготовки к плоскости другой заготовки,
    • угловые – получаемые между заготовками, расположенными под углом друг к другу, шов получается в месте примыкания деталей,
    • торцевые – получаемые за счет сваривания торцов заготовок.

    Стыковые швы

    Стыковые швы являются самыми распространенным видом швов. Они используются при сварке металлических листов или труб различной толщины. Для сварки заготовки должны быть надежно зафиксированы. Между деталями остается небольшой зазор – около 1-2мм. В процессе сварки он заполняется расплавленным металлом заготовок или присадочным материалом.

    Различают односторонние и двухсторонние швы. При односторонней сварке шов формируется только на одной стороне деталей. В случае двухстороннего шва сварка проводится на обеих сторонах заготовок.

    В зависимости от толщины свариваемых деталей для стыковых швов по-разному готовят сварочные кромки. Соответственно этому различают формы:

    • с отбортовкой – для деталей толщиной до 4мм,
    • без скоса – для деталей толщиной до 8мм,
    • с V-образным скосом – для деталей толщиной от 3 до 60мм,
    • с X-образным скосом – для деталей толщиной от 8 до 120мм,
    • с K-образным скосом – для деталей толщиной от 8 до 100мм,
    • с криволинейным скосом – для деталей толщиной от 15 до 100мм.

    Для тонких деталей возможна стыковая сварка без обработки кромок или с обработкой только на одной стороне.

    Нахлесточные швы

    При выполнении швов внахлест поверхности свариваемых деталей параллельны друг другу и частично друг друга перекрывают. Такие швы считаются самыми простыми и удобными для практики неопытных сварщиков.

    Сварка швами внахлест всегда выполняется с двух сторон. Кромка каждой заготовки должна быть приварена к поверхности другой. Кромки подготавливаются без скоса. Угол наклона электрода при выполнении сварки должен быть в пределах 15o-45o. Если угол наклона будет выходить за эти пределы, то шов «заползет» на одну и сторон стыка.

    Тавровые швы

    Тавровые швы выполняются привариванием торца одной заготовки к боковой поверхности другой заготовки и в разрезе напоминают букву Т. Чаще всего сварка проводится под прямым углом, но возможно и другие варианты. В процессе сварки заполняется угол, образованный между деталями. Поэтому важно обеспечить глубокое проплавление деталей.

    Обычно это достигается за счет использования методов автоматической сварки.

    Тавровые швы всегда двухсторонние. Форма подготовленных кромок возможна без скоса и с одним или двумя скосами одной кромки. Обрабатывается только привариваемый торец. Как правило, без скоса свариваются детали небольшой толщины – от 2 до 40мм. Для деталей толщиной от 8 до 100мм производится обработка кромки.

    При сваривании тавровых швов важно знать их особенность: получаемые швы в итоге прочнее основного металла. Поэтому перед сварочными работами нужно проводить расчеты по получаемому сопротивлению материалов. Это необходимо, чтобы избежать неравномерной прочности деталей, разной стойкости к нагреву и охлаждению и другим скрытым дефектам.

    Угловые швы

    Угловые швы часто относят к подвиду тавровых швов. Но при этом угловые швы больше распространены, чем тавровые. По форме угловые швы напоминают букву Г. Угол между деталями может быть любой, но чаще всего – прямой. В работе необходимо выполнять правила геометрии шва: ширину, изогнутость, выпуклость шва и корень стыка.

    При работе с угловыми швами главной проблемой является стекание металла по углу или с вертикальной поверхности на горизонтальную. Поэтому важно контролировать ровное ведение электрода, соблюдая углы наклона. Так для сварки листов разной толщины нужно держать электрод под углом 60o по отношению к более толстой заготовке. В результате основное тепло придется на более толстую деталь, а более тонкая не перегреется и не прогорит.

    Угловые швы бывают односторонние и двухсторонние. Для двухстороннего шва сварка выполняется и на внутреннем, и на внешнем угле. Возможна сварка без обработки кромок или скосами. Скос может выполняться с одной или с двух сторон одной кромки. Вторая кромка при этом не обрабатывается.

    Прочность угловых швов ниже прочности основного металла. Этот момент нужно учитывать при проектировании и проведении работ.

    Торцевые швы

    Торцевые швы используются для сваривания деталей разной формы, прилегающими друг к другу боковыми поверхностями. Угол прилегания может находиться в пределах от 0o до 30o

    . Такая сварка подходит для работы как с тонкими, так и с толстыми металлами, а также для сварки деталей разной толщины. Перед сваркой выполняется разделка кромок под односторонние скосы.

    Торцевые швы отличаются высокой выносливостью к нагрузкам. Но при этом возможно попадание влаги или загрязнений между поверхностями деталей, что в будущем приведет к коррозии. Особенно это вероятно при наличии непроваров.

    Другие критерии классификации сварных соединений

    Кроме способа соединения деталей швы различаются по другим параметрам:

    • по форме шва различают выпуклые и плоские швы,
    • по протяженности бывают сплошные и прерывистые швы,
    • по положению свариваемых поверхностей в пространстве бывают горизонтальные, вертикальные, потолочные и нижние швы и другие классификации.

    Перед началом работ важно определить вид сварочного шва по всем параметрам. Это поможет подобрать оптимальную технику выполнения сварки в каждом конкретном случае. Например, сварка углового соединения в вертикальном положении потребует более тщательной подготовки, чем сварка стыкового шва в нижнем положении.

    3 вида сварочных швов: потолочные, угловые, кольцевые

    Сварочным швом принято называть неразъемное соединение, которое образуется в процессе застывания сварочной ванны от оплавления электродом кромок металлов.

    Также сварочным швом называют пластическое соединение, которое получается после сваривания металлических фрагментов давлением или лазером.


    Виды сварочных швов

    Какие бывают сварочные швы? По инженерному исполнению все сварочные швы разделяют на четыре основные группы:

    Существует ряд типов сварных швов в зависимости от вида соединения:

    • шов стыкового соединения, когда две заготовки с ровными торцами стыкуются между собой и провариваются ровным швом в круговую;
    • шов на тавр или двутавровую балку. Часто используется в производстве железных свай или рельсов;
    • шов соединения в внахлест, когда одна сварная заготовка лежит поверх;
    • шов соединений, которые расположены относительно друг друга под углом.

    Сварочные электроды — основной из расходных материалов при большинстве видов сварки, но самым основным методом, с которым проводятся сварочные работы электродами, является метод электрической дуговой сварки.

    Сварочные аппараты любого вида, инверторные или полуавтоматы – качественное оборудование, но рано или поздно наступает момент для его ремонта и удаления возникших неисправностей. Читайте подробнее о ремонте сварочных аппаратов.



    Сварка потолочных швов

    Прокладка потолочного шва происходит в два технологических этапа, первый из которых – проваривание коренного шва.

    Для этого, как правило, используется электрод “тройка” – 3 мм. и малая сила тока при нарастающем напряжении.

    В зависимости от условий, в которых предстоит осуществлять работу, сварочные работы можно выполнить двумя методами:

    • если есть возможность, то потолочный шов желательно класть короткими отрывистыми швами. Все дело в том, что сварочная ванна удерживается в шве только благодаря силам поверхностного натяжения, если масса шва превысит эти силы, то расплавленный металл прольется вниз.Требуется отдельное провариание в начале и конце общего шва (корни шва). После необходимо проварить металлические плиты с обратной стороны – потолочный валик – сварка горизонтальных швов;
    • если есть возможность, то лучше проваривать металл в потолочном положении на максимально, короткой дуге. В этом случае метал будет застывать до раскаленной жесткой формации сразу же после отвода дуги.

    Для того, чтобы шов не был сильно выпуклым и не выдавался над уровнем металла необходимо поддерживать постоянную скорость сварки. Точно таким же образом производится сварка вертикальных швов.

    Сварка угловых швов

    При сварке углового соединения можно использовать различную технику в зависимости от угла:

    • две заготовки расположены перпендикулярно. В этом случае можно проварить только сам внутренний стык, так как участок основного усилия на сгиб и разрыв находится здесь. При сварке трубок, расположенных под углом, необходимо изготовить концентрический шов по окружности;
    • угол 60 градусов и меньше. В этом случае две заготовки провариваются полностью с обоих сторон. Запрещается варить такие соединения прихваточными швами.

    Электрод требуется наклонять в разных плоскостях относительно шва, но не превышать угол в 45 градусов – катет шва при сварке.


    Если сварное соединение тонкое, то достаточно одного шва, если более 8 миллиметров, то шов требуется проварить дополнительно.

    Если есть необходимость прокладки многослойного шва, то сначала необходимо проварить корень шва – своеобразный валик не более 1-2 сантиметров. Весь шов начать от корня, в случае необходимости проварить дополнительно.

    Среди множества технологий по обработке металла лазерная резка выделяется своей экономичностью и эффективностью. Читайте подробнее о лазерной резке на нашем сайте.

    Чрезвычайно похожая на аргонную, плазменная сварка, происходит при помощи потока плазменной дуги. Подробнее читайте здесь.



    Сварка кольцевых швов

    Баллоны, валы, круглые баки, бочки и прочие цилиндрические запчасти и изделия – сфера, в которой распространено применение кольцевых сварочных швов.

    Поскольку сварка цилиндрических изделий и прокладка кольцевых швов часто используется в производстве коленчатых и прямолинейных труб, то процесс часто автоматизируют – контактная шовная сварка.

    Но, если шов ложится в ручную, то необходимо соблюдать следующую технологию:

    Проваривать шов необходимо только снаружи, это объясняется элементарной недоступностью прокладки шва внутри трубопровода. В случае сварки валов, можно сделать предварительную торцевую напайку. Глубина шва не должна превышать 5-6 мм.

    Сварочные работы под слоем флюса — качественный метод соединения двух металлов посредством электродуговой сварки, когда ванна расплава — сварочная ванна защищена от атмосферного воздуха слоем порошкообразного флюса.

    Читай о резке алюминия тут.



    Зачистка сварных швов после сварки

    После прокладки сварного шва необходимо произвести зачистку шва, для того чтобы убрать шлак и окалину. Зачистка сварочных швов выполняется в три этапа:

    Очистка зоны вокруг шва. Необходимо зачистить всю поверхность металла вокруг шва, так как в процессе варки на поверхность металла могла попасть окалина или капельки раскаленного металла. Их требуется отбить с помощью зубила или молотка. После этого можно обработать поверхность антиоксидным составом.

    Полировка шва.Как правило, шов всегда несколько выступает вверх относительно свариваемых поверхностей, если требуется ровная поверхность, то шов шлифуется шлифовальной машиной или “болгаркой” с абразивным кругом.

    Лужение шва. Процедура лужения заключается в нанесении тонкого слоя расплавленного олова на сварной шов, это необходимо, если варились пластичные металлические соединения.

    Полуавтоматическая сварка в защитной газовой среде, широко применяется при кузовном ремонте на специализированных СТО, при строительно-монтажных работах и многих других областях производства.

    Самый популярный метод сварки металлов, точечный. Подробнее читайте здесь.



    Дефекты сварочных шов

    Как правило, дефекты сварочных швов возникают из-за несоблюдения технологических норм сварки, некачественных электродов, возникновения блуждающих токов и попадания атомарных частиц воздуха в сварочную ванну.

    Все дефекты швов сведены в единый стандарт, который предъявляет технические требования к сварочным соединениям.

    Стандартом же регламентируется и контроль сварочных швов, который включает в себя техническую проверку и звуковую дефектоскопию.

    Согласно этому стандарту дефекты сварных соединений подразделяются на шесть групп:

    • треснувшие швы, трещины;
    • кратеры и лунки, свищи, которые образованы процессе искрения и полостей в сварочной ванне;
    • твердотельные включения – электродная окалина, спазмы металла;
    • не проваренные участки, отсутствие металлической связи;
    • форма шва, которая не отвечает технологии сварки.

    Эти дефекты выделяются в качестве основных.

    Сварочные швы – неразъемные соединения металлов, поэтому к производству швов сваркой предъявляются повышенные требования.


    Соблюдение всех норм и технологии позволит прокладывать высококачественные и надежные швы любых категорий.

    Читайте также:

    • 3 критерия выбора сварочного аппарата Сварочный аппарат — агрегат постоянного электрического тока, необходимый для производства сварочных работ должен быть в гараже каждого […]
    • 4 нюанса сварки для начинающих Профессия сварщика несомненно требует некоторых профессиональных навыков. Обучение этой специальности проводят в училищах и ПТУ, где студенты […]

    Швы сварных соединений — Сварка металлов


    Швы сварных соединений

    Категория:

    Сварка металлов



    Швы сварных соединений

    Сварной шов — участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла. Сварной шов является частью сварного соединения, которая по своей структуре отличается от структуры основного металла.

    Сварные швы по виду соединения и форме поперечного сечения подразделяются на стыковые и угловые. Стыковые швы применяют для выполнения стыковых и, значительно реже, угловых и тавровых соединений. Угловые швы применяют в угловых, тавровых и нахлесточных соединениях.

    Стыковой шов характеризуется шириной шва (е) и глубиной проплавления (ft). Характеристиками углового шва служат ширина шва (е), толщина шва (а) и катет шва (К).

    Глубина проплавления стыкового шва (ft) — наибольшая глубина расплавления основного металла в сечении шва.

    Толщина углового шва (а)—наибольшее расстояние от поверхности углового шва до точки максимального проплавления основного металла.

    Катет углового шва (К) — кратчайшее расстояние от поверхности одной из свариваемых частей до границы углового шва на поверхности второй свариваемой части. При симметричном угловом шве за расчетный катет принимается любой из равных катетов, при несимметричном шве — меньший.

    Выпуклость сварного шва (g)—выпуклость шва, определяемая расстоянием между плоскостью, проходящей через видимые линий границы сварного шва с основным металлом, и поверхностью сварного шва, измеренным в месте наибольшей выпуклости.

    Рис. 1. Сварные швы стыковой и угловой:
    е — ширина шва; h — глубина проплавления; g — выпуклость (усиление) шва; а — толщина шва; с — катет шва

    Швы сварных соединений можно классифицировать по различным признакам.

    По форме наружной поверхности. Сварные швы могут быть выпуклыми, плоскими, вогнутыми. Стыковые швы выполняются выпуклыми (с усилением) и плоскими. Вогнутость стыковых швов недопустима, это является серьезным браком сварки.

    Угловые швы выполняются выпуклыми, плоскими, вогнутыми. Вогнутость (А) угловых швов при сварке во всех пространственных положениях допускается не более 3 мм.

    Выпуклость (усиление) сварных швов допускается не более 2 мм при сварке в нижнем положении и не более 3 мм при сварке в остальных положениях. Допускается увеличение усиления сварных швов, выполненных в вертикальном, горизонтальном и потолочном положениях на 1 мм при толщине основного металла до 26 мм и на 2 мм при толщине основного металла свыше 26 мм.

    Сварные соединения с выпуклыми (стыковыми и угловыми) швами лучше работают на статическую нагрузку. Но швы с чрезмерным усилением нежелательны по двум причинам:
    а) повышенный расход электродов и электрической энергии;
    б) концентрация напряжений в точках пересечения поверхности шва с основным металлом.

    Сварные соединения с плоскими (стыковыми и угловыми) и вогнутыми (угловыми) швами лучше работают на переменную и динамическую нагрузку.

    По положению сварки. В соответствии с ГОСТ 11969—79 (СТ СЭВ 2856—81) («Сварка плавлением. Основные положения и их обозначения») сварные швы классифицируются в зависимости от положений сварки. Положение сварки определяется углом наклона продольной оси шва (а) и углом поворота поперечной оси шва ((3) относительно их нулевых положений.

    Рис. 2. Классификация швов по форме наружной поверхности: а — стыковой выпуклый; б — стыковой плоский; в — стыковой вогнутый; г — угловой выпуклый; д — угловые плоский и вогнутый

    Рис. 3. Положение швов в пространстве:
    а — нижнее; б — вертикальное; в — горизонтальное; г — потолочное

    Установлены следующие положения сварки и их обозначения: нижнее — Н, в лодочку — Л, горизонтальное — Г, полугоризонтальное — Пг; вертикальное — В, полувертикальное — Пв; потолочное — IT, полупотолочное — Пп.

    Сварка в нижнем положении наиболее удобна, легко осваивается. В заводских условиях с помощью различных приспособлений удается почти полностью сваривать конструкции в нижнем положении. Сварка швов в вертикальном, горизонтальном и потолочном положениях выполняется в строительно-монтажном производстве.

    По протяженности. Различают сварные швы непрерывные и прерывистые. Непрерывный шов — сварной шов без промежутков по длине. Непрерывные швы по длине условно делят на короткие (до 300 мм), средние (до 1000 мм) и длинные (свыше 1000 мм).

    Прерывистый шов — сварной шов с промежутками по длине. Расстояние от начала одного участка шва до начала следующего участка называется шагом шва (t). Прерывистые швы могут быть цепными и шахматными.

    Цепной прерывистый шов — двусторонний прерывистый шов, у которого промежутки расположены по обеим сторонам стенки один против другого.

    Шахматный прерывистый шов — двусторонний прерывистый шов, у которого промежутки на одной стороне стенки расположены против сваренных участков шва с другой ее стороны.

    По отношению к направлению действующего усилия. Различают сварные швы фланговые (боковые), лобовые, косые, комбинированные.

    Фланговый шов расположен параллельно направлению действующего усилия.

    Лобовой шов расположен перпендикулярно (нормально) к направлению действующего усилия.

    Рис. 3. Прерывистые сварные швы:
    а — цепной; б — шахматный; в — шаг прерывистого шва; г — длина участка шва

    Рис. 4. Виды сварных швов по способу заполнения сечения шва:
    а — однослойный; б — многослойный; в — многослойный многопроходный

    Косой шоё расположен под углом к направлению действующего усилия. Комбинированный шов представляет сочетание» флангового и косого, флангового и лобового.

    По способу заполнения сечения шва. Различают сварные швы однослойные (однопроходные), многослойные, многослойные многопроходные (рис. 4).

    В многослойном шве число слоев равно числу проходов. Если в многослойном шве некоторые слои выполняются в несколько проходов, то такой шов называется многослойным многопроходным.

    В стыковых сварных соединениях в основном применяются однослойные и многослойные швы. В угловых, тавровых и нахле-сточных соединениях чаще применяются однослойные и многослойные многопроходные швы.

    По условиям и месту выполнения. Различают сварные швы заводские и монтажные. Заводские швы, как правило, выполняются в помещениях (цех, мастерские или участок монтажных заготовок), т. е. в наиболее благоприятных для сварки производственных условиях. Монтажный шов — сварной шов, выполняемый при монтаже конструкций или сооружения. Монтажные швы чаще выполняются в неблагоприятных для сварки условиях (на больших высотных отметках, в различных пространственных положениях сварки, на открытом воздухе, зимой и летом).


    Реклама:

    Читать далее:
    Типы сварных соединений

    Статьи по теме:

    Как правильно варить шов электросваркой начинающим: технология и правила

    Самым надежным и прочным способом соединения деталей остается сварочный шов. Без сварки сегодня не может обойтись ни одно производство, применяется она и в быту. Практически каждый домашний умелец обязательно использует сварку.

    Конечно, не все умеют правильно сваривать детали, им приходится пользоваться услугами профессиональных сварщиков. Но при большом желании, можно научиться сваривать детали своими руками.

    Самой простой считается электросварка. Именно с нее начинается изучение сварочного процесса. Только после приобретения определенного опыта в получении хорошего шва, можно приступать к выполнению сложной работы. Давайте познакомимся с основами сварочного технологического процесса и его нюансами.

    Подготовительные работы

    Прежде чем начать сварку, детали сначала выправляют и затем хорошо чистят. Причем очищать детали необходимо до начала сборки узла. Появление дефектов сварочного шва обычно связано с различными видами загрязнений:

    1. Ржавчины;
    2. Масла;
    3. Окалины.

    Очень важно хорошо зачистить металл там, где будут проводиться сварочные работы. Это касается кромок каждой детали. Любое загрязнение в щели между свариваемыми деталями, должно быть обязательно удалено. Можно выжечь грязь сильным пламенем горелки, продуть мощной струей сжатого воздуха.

    Очищать поверхность можно самыми разными способами:

    • Щеткой с металлическим ворсом;
    • Иглофрезами;
    • Гидропескострйными системами;
    • Дробью;
    • Горелкой;
    • Шлифовальным кругом;
    • Травлением;
    • Растворителем.

    После подготовки инструментов и материала, давайте разберемся по шагам как правильно варить электросваркой.

    Возбуждение сварочной дуги

    Чтобы возбудить дугу, существует несколько способов.

    Вариант 1. Сварщик кончиком электрода должен прикоснуться к металлической поверхности, затем быстро отвести его назад на несколько миллиметров (2 – 4). Как результат появится дуга. Её длина поддерживается медленным опусканием электрода. Все зависит от величины расплавления. Перед тем как образуется дуга, лицо работника обязательно должно быть закрыто защитным щитком.

    Вариант 2. Возбудить сварочную дугу можно и другим способом. Кончиком электрода сварщик быстро проводит по металлической поверхности, затем также быстро поднимает его на пару миллиметров. Между электродом и поверхностью металлом появится дуга. Во время сварки необходимо стремиться поддерживать очень короткую дугу. Возле шва будут образовываться небольшие капли металла. Плавление электрода будет плавным и спокойным. Шов получается глубоким и прочным.

    Если размер дуги будет слишком длинным, основной металл недостаточно хорошо проплавится. Металл электрода при сварке начнет окисляться, появятся сильные брызги. Шов после такой сварки будет неровным, с многочисленными окисными вкраплениями.

    Длину дуги можно легко определить по звуку её горения. Если длина имеет стандартные значения, звук будет однотонным и равномерным. Очень длинная дуга начнет издавать резкие звуки, которые будут постоянно сопровождаться сильными хлопками.

    Если дуга оборвалась, ее возбуждают снова. Кратер, на котором оборвалась дуга, тщательно заваривают. Если необходимо сварить очень важный узел, который будет эксплуатироваться при знакопеременной нагрузке, а также возможно появление «усталости», категорически запрещается возбуждать дугу прямо на поверхности основного металла. Если возбуждение будет происходить не по шву, возможно появление «ожога» металла. В этом месте шов может просто разрушиться при эксплуатации детали.

    Первые шаги

    Чтобы научиться, хорошо сваривать детали, сначала практикуются на ненужных металлических валиках. Не требуется создавать соединительные швы, необходимо просто научиться правильно расплавлять материал. Поверхность металла не должна иметь следов ржавчины и быть хорошо очищенной.

    Как делаются валики

    Электрод вставляется в держатель. Чтобы вызвать появление тока в области плавления, достаточно чиркнуть по поверхности металла кончиком электрода, или просто постучать несколько раз по заготовке.

    Когда появится электрическая дуга, электрод направляется на заготовку, с выдержкой постоянного зазора между поверхностью металла и электрической дугой. Зазор должен иметь постоянное значение, и лежать в диапазоне 3–5 миллиметров.

    Важно! Чтобы получить качественный шов, необходимо все время поддерживать одинаковую длину дуги. Если изменить эту величину, дуга может прерваться, шов будет иметь много дефектов.

    Направление электрода делается под определенным углом относительно плоскости заготовки. Самым оптимальным считается угол в 70 градусов, Наклон не имеет определенного значения, главное чтобы сварщику было удобно. В процессе работы сварщик сам находит для себя оптимальное положение, в зависимости от специфичности выполняемой работы.

    Во время таких практических занятий нужно научиться правильно, подбирать силу тока, чтобы подача все время оставалась стабильной. Если тока будет недостаточно, дуга будет постоянно гаснуть. При очень мощном потоке, начнется проплавление металла. Только экспериментальным путем можно научиться, правильно устанавливать режим сварки.

    Техника получения хорошего сварного соединения

     Когда валики начнут получаться ровными, можно попытаться начать изготавливать соединительные швы. Такую операцию сможет выполнить достаточно опытный практикант, который умеет варить электросваркой.

    Зажигание электрода выполняется согласно описанной выше технологии. Единственным отличием будет движение руки сварщика. Она будет выполнять колебательные движения. Расплав будет как бы переходить с одной поверхности детали на другую. Движение может происходить по нескольким траекториям:

    • Зигзагообразная;
    • Петлевидная;
    • Елочкой;
    • Серпом.

    Для тренировки можно взять небольшую металлическую заготовку. По поверхности мелом провести линию, чтобы ее можно было увидеть через темное стекло маски. Именно по ней нужно двигаться электродом, чтобы получить своеобразный шов, в виде любой вышеуказанной траектории.

    После того, как шов остыл нужно молотком отбить шлак и рассмотреть проделанную работу.

    Когда появился небольшой опыт можно начинать изготавливать соединительные швы, которые имеют несколько видов:

    • Тавровые;
    • Стыковые;
    • Угловые;
    • Внахлест.

    Кроме того, такие швы могут быть горизонтальными и вертикальными, могут свариваться в разных направлениях.

    Только после многочисленных тренировок можно добиться равномерного движения руки. После этого можно получить красивые детали.

    Как продолжить сварку после её остановки?

    Так как варить электросваркой длинный шов без остановки невозможно, приходится менять электрод или были другие причины прерывания, то на месте остановки получается небольшое углубление, получившее название: кратер. Для возобновления работы, необходимо выполнить следующие действия:

    1.Дуга должна зажигаться не на самом кратере. Необходимо отступить от него 12 мм. Затем ее медленно пододвигают к кратеру.

    2.Колебательными движениями тщательно заваривается сам кратер.

    3.После этого можно продолжать сварку, выдерживая установленный режим. Для получения надежного соединения, сварка должна иметь несколько слоев:

    • Заготовка, толщиной 6 мм – 2 слоя;
    • При толщине 6–12 мм – 3 слоя;
    • Если толщина металла превышает 12 мм – 4 слоя.

    Движение электрода в каждом слое должно быть одинаковым. Сварочный шов, после завершения операции обрабатывают, снимая все излишки.

    Как получаются вертикальные швы

    На рисунке 69а, показана вертикальная сварка. Так как варить вертикальный шов электросваркой достаточно проблемно из-за того, что капли расплава стремятся упасть, то нужно варить такие швы используют короткую дугу. Поверхностное натяжение не дает каплям сразу скатиться вниз. Они быстрее попадают в кратер.

    Кончик электрода убирают от капли, чтобы она стала твердой. Вертикальную сварку нужно начинать снизу, постепенно двигаясь наверх. Нижележащий кратер не даст упасть каплям металла. Смотри рисунок 69в. При работе можно наклонять электрод. Когда его наклоняют вниз, сварщик видит, как распределяются капли в месте разделки шва.

    Когда нужно выполнить вертикальную сварку, начинаются с верхней точки, электрод необходимо установить в положение I. Смотри рисунок 69г.

    Когда капли начинают опускаться, электрод устанавливается в положение II. Капля не будет стекать, ей не позволит короткая дуга.

    Наиболее подходящим диаметром электродов для вертикальной сварки, считаются 3 – 4 мм. Величина тока не должна быть очень высокой, примерно 160 ампер.

    Чтобы добиться минимального стекания расплава, когда свариваются горизонтальные швы (смотри рисунок. 70, а), кромки скашиваются у одной верхней детали.

    Возбуждение дуги должно происходить на нижнем торце (положение I). Затем дуга переводится на торец верхней детали (положение II). Стекающая капля начинает подниматься.

    Как должен двигаться конец электрода, когда выполняется однослойная горизонтальная сварка, можно посмотреть на рисунке 70а, в правой стороне.

    Горизонтальные швы разрешается варить в виде продольных валиков. Самый первый должен вариться 4 миллиметровым электродом, а все остальные, диаметром 5 миллиметров.

    Это основные нюансы, которые позволят правильно варить вертикальный шов электросваркой.

    Как электросваркой сварить потолочный шов

    Частый вопрос: как варить потолочный шов электросваркой, ведь он стекает? Ответ прост: такие швы варятся короткой дугой. Сварочный электрод должен иметь тугоплавкое покрытие. Когда происходит сварочный процесс, на торце возникает чехольчик, который не позволяет каплям металла, скатиться вниз. (Смотри рисунок. 70, б). Во время работы конец электрода равномерно удаляют, а потом приближают к свариваемой детали. Когда удаляется, дуга сразу гаснет, шов начинает твердеть. Чтобы выполнить потолочную сварку, независимо от направления, пользуются только электродами малых диаметров. Сила тока уменьшается (10-12%), если сравнивать сварку металла аналогичной толщины, производимой внизу.

    Когда свариваются потолочные швы, начинают всплывать пузырьки газа. Они оказываются в самом корне шва. От этого страдает прочность и качество сварного соединения.

    Применение потолочной сварки имеет ограниченный характер. О ней вспоминают, когда невозможно получить шов из нижнего положения.

    Как варятся угловые швы

    Расплавленный металл при этой сварке, будет стекать вниз. Оптимальным способом сварки подобных швов из нижнего положения, считается «в лодочку». Деталь устанавливается таким образом, чтобы не происходила течь шлака прямо перед дугой. (Смотри рисунок. 68, а).

    Когда сваривается угловой шов, при горизонтальном расположении нижней плоскости, иногда плохо провариваются вершины угла.

    Причиной образования такого непровара может стать начало сварочного процесса с листа, стоящего вертикально. Расплавленный металл начинает стекать вниз, на лист, не успевший хорошо прогреться. Именно поэтому варить такие швы нужно с нижней плоскости. Причем дуга должна зажигаться в определенной точке (А). Движение должно осуществляться согласно схеме рисунка 68 б.

    Электрод наклоняется под 45 градусов, по отношению к свариваемым деталям. Во время сварки нужно электрод немного наклонять в разные стороны. (Смотри рисунок 68 в).

    Если угловые швы варятся не «в лодочку», сварка делается однослойной, с катетом шва менее 8 мм. Если величина катета превышает это значение, выполняют несколько слоев.

    Для сварки нескольких слоев углового шва, нужно сначала создать узкий валик. Для этого пользуются 3-4 мм электродом. Такой диаметр позволяет полностью проварить корень.

    Чтобы определить количество проходов, учитывают размер площади поперечного сечения, имеющегося шва. Обычно эта величина равна 30—40 кв. миллиметров. Рисунок 68 г наглядно показывает, как должны выглядеть угловые швы с разным количеством слоев, имеющие разделку кромок, полностью проваренные.

    Как варятся стыковые швы

    Если кромки не имеют скосов, накладываемый валик должен иметь небольшое расширение с каждой стороны стыка. Чтобы не допустить непровара, требуется создать равномерное распределение расплавленного металла.

    Только правильная установка тока и грамотный подбор электродов, позволит хорошо проварить 6 миллиметровый металл, если детали не имеют скоса кромок. Величина тока подбирается опытным путем. Для чего сваривается несколько пробных планок.

    Если детали имеют V-образные скосы, стыковая сварка может быть однослойной или иметь несколько слоев. Главную роль в этом вопросе играет толщина металла.

    Когда варится один слой, возбуждение дуги должно происходить в пункте «А», на границе скоса, согласно рисунку 67а. После чего электрод опускают вниз. Полностью проваривается корень шва, затем дугу отправляют на следующую кромку.

    Когда электрод движется по скосам, его движение специально замедляют, чтобы обеспечить хороший провар. На корне шва, наоборот ускоряют движение, чтобы не допустить сквозного прожога.

    На обратной стороне сварочного соединения, профессионалы советуют накладывать дополнительный подварочный шов.

    В некоторых случаях на противоположную сторону шва монтируют стальную 2-3 миллиметровую подкладку. Для этого повышают сварочный ток, примерно на 20–30% относительно стандартной величины. Сквозное проплавление в данном случае полностью исключается.

    Когда создается валик шва, стальная подкладка также приваривается. Если она не мешает конструкции изделия, ее оставляют. При сварке очень важных конструкций, делается проварка противоположной стороны корня шва.

    Если нужно сварить стыковой многослойный шов, вначале проваривается корень шва. С этой целью используют электроды, диаметром 4–5 миллиметров. Затем выполняется наплавка следующих слоев расширенными валиками, для чего используются электроды больших размеров (Смотри рисунки 67, б, в).

    Подбор сварочных электродов

    Чтобы правильно выбрать подходящий электрод, необходимо учесть несколько важных параметров:

    • Толщину заготовки;
    • Марку стали.

    В зависимости от вида электрода подбирается значение силы тока. Сварка может выполняться в самых разных положениях. Нижняя подразделяется на группы:

    • Горизонтальная;
    • Тавровая.

    Сварка вертикального типа может быть:

    • Снизу вверх;
    • Потолочная;
    • Тавровая,


    Каждый производитель в инструкции к электродам, обязательно сообщает значение сварочного тока, при котором они будут нормально работать. В таблице показаны классические параметры, применяемые опытными сварщиками.

    На величину силы тока оказывает влияние пространственное положение, а также величина зазора. К примеру, чтобы работать с 3 миллиметровым электродом, сила тока должна достигать 70–80 ампер. Таким током можно пользоваться для выполнения потолочной сварки. Этого будет достаточно для сварки деталей, когда величина зазора намного превосходит диаметра электрода.

    Чтобы варить снизу, при отсутствии зазора и соответствующей толщине металла, разрешается для обыкновенного электрода установить силу тока в 120 ампер.

    Сварщики с большим опытом рекомендуют для расчета использовать определенную формулу.

    Для определения силы тока берется 30–40 ампер, которые должны соответствовать одному миллиметру диаметра электрода. Другими словами, для 3 мм электрода нужно установить ток 90-120 ампер. Если диаметр равен 4 мм, сила тока будет равна 120–160 амперам. Если выполняется вертикальная сварка, сила тока уменьшается на 15 %.

    Для 2 мм устанавливается примерно 40 – 80 ампер. Такую «двойку» всегда считают очень капризным.

    Существует мнение, что если диаметр электрода имеет малые значения, значит с ним очень легко работать. Однако это мнение ошибочно. К примеру, чтобы работать с «двойкой» нужна определенная сноровка. Электрод быстро горит, он начинает сильно греться при установке большого тока. Такой «двойкой» можно варить тонкие металлы при малом токе, но необходим опыт и большое терпение.

    Электрод 3 — 3.2 мм. Сила тока 70–80 Ампер. Сварка должна проводиться только на постоянном токе. Опытные сварщики считают, что выше 80 ампер, невозможно выполнить нормальную сварку. Это значение годится для резки металла.

    Сварку нужно начинать с 70 Ампер. Если увидите, что невозможно проварить деталь, добавьте еще 5-10 Ампер. При непроваре в 80 ампер, можно установить 120 ампер.

    Для сварки на переменном токе можно установить силу тока 110-130 ампер. В некоторых случаях устанавливают даже 150 Ампер. Такие значения характерны для трансформаторного аппарата. При сварке инвертором, эти значения намного ниже.

    Электрод 4 мм. Сила тока 110-160 Ампер. В данном случае разброс, равный 50 амперам зависит от толщины металла, а также вашего опыта работы. «Четверка» также требует особого мастерства. Профессионалы советуют начинать со 110 ампер, постепенно увеличивая силу тока.

    Электрод 5 миллиметров и больше. Такие изделия считаются профессиональными, их используют только профи. В основном их применяют для наплавки металла. В сварочном процессе они практически не участвуют.

    Зачем прокаливают электроды

    Это делается только с одной целью, удалить влагу. При сварке сырым электродом, возможно появление дефектов сварочного шва. Такой электрод будет все время липнуть к детали.

    В каждой строительной компании обязательно установлено оборудование, которое прокалывает электроды. Такая операция недоступна сварщикам-любителям.

    Если вы начали работать с новой пачкой, но не смогли израсходовать ее до конца, оставшееся количество электродов нужно спрятать в сухое и теплое место. Никогда не храните электроды в подвале и на чердаке. Они быстро отсыреют и придут в негодность.

    Заключение

    Правила сварки достаточно просты, стоит лишь несколько раз потренироваться на ненужном куске железа. Главное следуйте всем приведенным инструкциям и у вас точно все получится. Сможете варить дуговой сваркой и на потолке и на стене.

    Похожие статьи:

    Сварочный шов — как правильно накладывать швы?

    Накладывать правильный и качественный сварочный шов можно с легкостью научиться самостоятельно. Электрическая или дуговая сварка, рассчитанная на начинающих мастеров, подразумевает первоначальное обучение формированию данных соединений неразъемного типа. Начинать следует с самого простого, постепенно переходя к более сложным соединениям, когда удастся накопить достаточное количество опыта.

    Подготовка к сварным работам

    Для выполнения сварных соединений обязательно осуществляется подготовка соответствующего оборудования. Чтобы работать электрической дуговой сваркой, необходимо взять следующие инструменты и материалы.

    • Непосредственно само сварное оборудование, которое бывает разного типа.
    • Электроды необходимого диаметра — он обычно зависит от того, какая толщина соединяемых элементов.
    • Специальный заостренный молоток, которым будут сбивать шлак.
    • Металлическая щетка для зачистки участка металла, где формируется сварной шов.

    При формировании стыка следует помнить о соответствующих мерах безопасности. Выполнять работы без соответствующей маски, оснащенной специальными световыми фильтрами, не представляется возможным.

    Желательно надевать довольно плотную одежду с длинными рукавами, перчатки, сделанные из замшевых материалов. Кроме того, следует взять выпрямитель, или трансформатор, если оборудование довольно старое. Однако в последнее время все чаще накладывают сварные швы при помощи инверторного оборудования, которое оснащено всем необходимым для преобразования переменного тока в постоянный.

    Технология проведения работ

    Чтобы правильно класть расплавленный электрод на формируемый сварочный шов, следует принимать во внимание, что сварка является не слишком простой и безопасной технологией. Прежде всего здесь подразумевается использование высокой температуры, которая должна превышать температуру плавления стали.

    Под ее непосредственным воздействием осуществляется расплавление основного металла и электрода. Соответственно, возникает так называемая сварная ванна, где смешиваются металлы заготовок и электрода, в результате чего образуется сварное соединение или шов.

    Размер сварной ванны напрямую зависит от того, какие были выставлены настройки на оборудовании, местоположения в пространстве, скорости, с какой перемещается электрод, зазора между свариваемыми элементами. Формирование правильного сварного шва подразумевает среднюю ширину соединения — от 4 до 30 мм, в зависимости от толщины заготовок.

    Электродуговая технология подразумевает использование электродов с так называемой обмазкой. При подаче напряжения на электрод и сварные элементы с ее помощью образуется специальная газовая зона над ванной. За счет нее происходит абсолютное вытеснение воздуха, что не допускает непосредственного контакта кислорода и свариваемых металлов. Когда сваривают элементы, на поверхности соединения формируется шлак, который также не дает расплавленному железу контактировать с воздухом.

    Формирование правильного сварочного шва осуществляется при удалении электрической дуги: металл начинает постепенно остывать и образовывать кристаллическую решетку. Защитный слой шлака после того, как металл затвердеет, следует убрать.

    Основы сварки с помощью электрической дуги

    Чтобы сделать надежное сварное соединение и правильно положить расплавленный материал электрода, необходимо пристальное внимание уделить началу проведения работ. Лучше всего начинать осваивать данную работу под присмотром опытного сварщика, который позволит избежать наиболее типичных ошибок и посоветовать в случае необходимости.

    Соединяемые между собой детали должны быть жестко закреплены. В связи с тем, что работа производится при высокой температуре, необходимо предусмотреть все меры, касающиеся противопожарной безопасности. Поблизости от себя необходимо установить ведро с водой. Не следует выполнять работы на основании из древесины.

    Заземляющий зажим закрепляют на свариваемых элементах. Перед этим следует внимательно проверить качество его изоляции. Если она повреждена, пользоваться данным кабелем не следует. Кроме того, он должен быть надежно закреплен в специальном зажиме.

    Грамотно выбранные настройки оборудования позволяют накладывать электрод плавно и равномерно, за счет чего производится наплавление металла на свариваемые элементы.

    Когда все эти подготовительные работы завершены, осторожно зажигают дугу. Делать это нужно следующим образом: электрод держат под углом к заготовкам примерно 60 градусов, его медленно ведут по поверхности металла вплоть до появления искр. Затем им слегка касаются заготовок и отводят от них на расстояние примерно 5 мм, образуя тем самым электрическую дугу.

    Такой зазор придется выдерживать в течение всего времени работы. Если все было сделано правильно, электрод начнет постепенно расплавляться и выгорать, поэтому его придется медленно подводить к заготовкам, сохраняя тем самым требуемое расстояние. Ближе подводить его не следует, так как он может прилипнуть. Если дуга не возникла, придется увеличивать силу тока на оборудовании.

    Сварочный шов: как перемещать электрод?

    Перемещать электрод при производстве сварных работ следует по одной из трех траекторий.

    • Поступательное — электрическая дуга направляется вдоль оси соединяемых элементов. Это позволяет не только поддерживать ее постоянное горение, но и формировать довольно тонкий и прочный сварной шов.
    • Продольное — позволяет обеспечить получение ниточного шва различной высоты, которая будет напрямую зависеть от того, с какой скоростью происходит перемещение электрода. По сути, соединение получается весьма прочным, но для его усиления придется совершать некоторые поперечные движения.
    • Поперечное — обеспечивает формирование требуемой ширины сварного соединения. Оно подразумевает выполнение колебательных движений. Ширина шва выбирается на основе толщины соединяемых элементов, их размеров и ряда других параметров.

    Обычно при проведении работ применяют все эти движения, которые при сочетании друг с другом образуют конкретную траекторию. Она обычно своя у каждого сварщика. В принципе сама по себе траектория не слишком важна, главное, чтобы кромки заготовок были как можно лучше проплавлены и, соответственно, получился шов с заранее заданными параметрами.

    Сварка трубопроводов: особенности технологии

    Стоит отметить, что сварка подразумевает формирование не только горизонтальных, но и вертикальных швов, что позволяет сваривать в том числе и промышленные трубопроводы, которые нуждаются в выполнении наиболее качественного соединения. В связи с этим к таким работам допускаются только опытные сварщики, имеющие все необходимые документы, свидетельствующие об их высокой квалификации.

    В отличие от плоских деталей, при сваривании труб электрод держат под углом 45 градусов. Максимальная высота данного соединения должна составлять не более 4 м. В зависимости от толщины труб ширина шва может быть достаточно большой — в некоторых случаях до 4 см. При проведении промышленных работ для получения полноценного и долговечного соединения участки, где будет формироваться шов, очищают от жиров, ржавчины и прочих загрязнений, которые могут снизить прочность шва.

    Сварка подразумевает постоянное совершенствование навыков, только в этом случае удастся получить наиболее качественное соединение, которое будет служить в течение долгого времени.

    Основные виды сварных соединений и швов

    Приветствую вас, уважаемые читатели. В сегодняшней статье мы расскажем вам об основных видах сварных соединений и швов. Многие специалисты сварочного производства называют данные соединения сварными, некоторые – сварочными, хотя от этого смысл не меняется.

    В этой статье они так же будут упоминаться по разному, в зависимости от оборота речи, но помните: сварной и сварочный по отношению к соединениям и швам – это одно и то же.

    Сварные соединения и швы классифицируются по нескольким признакам

    Существует ряд типов сварных швов в зависимости от вида соединения:

    • — шов стыкового соединения
    • — шов таврового соединения
    • — шов нахлесточного соединения
    • — шов углового соединения

    Стыковое соединение

    Стыковое соединение представляет собой соединение двух листов или труб их торцевыми поверхностями. Данное соединение является самым распространенным, благодаря меньшему расходу металла и времени на сварку.

    Стыковое соединение может быть, в зависимости от расположения шва:

    • — Односторонним
    • — Двусторонним

    По подготовке соединения под сварку, в зависимости от толщины свариваемых изделий:

    • — Без скоса кромок
    • — Со скосом кромок

    Одностороннее соединение без скоса кромок предполагает сварку листов толщиной до 4 мм (исключение — процесс Laser Hybrid Weld). Двусторонне соединение бес скоса кромок рекомендуется выполнять при сварке толщин до 8 мм. В обоих случаях для обеспечения качественного провара, необходимо делать небольшой зазор при соединении листов под сварку, оклоло 1- 2 мм.

    Скос кромок при одностороннем сварном соединении рекомендуется делать при толщинах от 4 до 25 мм. Наиболее популярным является соединение со скосом кромок V-образного типа. Менее популярными, но также применяются односторонние скосы кромок и скосы U-образного типа. Для предотвращения возможностей прожогов во всех случаях делается небольшое притупление кромок.

    При толщинах от 12 мм и более при двусторонней сварке рекомендуется делать X-образную разделку, которая имеет ряд преимуществ перед V-образной разделкой. Эти преимущества заключаются в уменьшении объема требуемого металла для заполнения разделки (почти в 2 раза), и соответственно увеличении скорости сварки и экономии сварочных материалов.

    Тавровое соединение

    Тавровое соединение представляет собой два листа, когда между ними образуется соединение в виде буквы «Т». Как и в случае со стыковыми соединениями, в зависимости от толщины металла выполняется сварка с одной или с обеих сторон, с разделкой или без. Основные типы таврового сварного соединения представлены на рисунке.

    Некоторые советы по сварке таврового соединения:

    • 1. При сварке таврового соединения тонкого металла с более толстым, необходимо, чтобы угол наклона электрода или сварочной горелки был около 60° к более толстому металлу. Как это показано ниже:

    • 2. Сварку таврового соединения (и углового в такой же степени) можно значительно упростить, расположив его для сварки «в лодочку». Это позволяет проводить сварку преимущественно в нижнем положении, увеличивая скорость сварки и уменьшая вероятность появления подрезов, которые являются очень частым дефектом таврового сварного соединения, наряду с непроваром. В некоторых случаях одного прохода будет недостаточно, поэтому для заполняющих швов требуется осуществлять колебания горелки.

      Сварка «в лодочку» используется также при автоматической и роботизированной сварке, где изделие кантуется при помощи специального кантователя в нужное для сварки положение.

    • 3. В настоящее время существуют специальные сварочные процессы для увеличенного проплавления. Применяя их, можно добиться односторонней сварки достаточно толстого металла с гарантированным проваром и формированием обратного валика с другой стороны. Подробнее о сварочном процессе Rapid Weld можно ознакомиться здесь. О сварочном оборудовании для односторонней сварки таврового шва с обратным вормированием валика можно узнать в разделе «сварочный полуавтомат QINEO TRONIC PULSE»

    Соединение внахлестку

    Данный тип соединения рекомендуется применять при сварке листов толщиной до 10 мм, причем сваривать листы требуется с обеих сторон. Делается это из-за того, чтобы не было возможности попадания влаги между ними. Так как сварочных швов при этом соединении два, то соответственно увеличивается и время на сварку и расходуемые сварочные материалы.

    Угловое соединение

    Угловым сварочным соединением называют тип соединения двух металлических листов, расположенных друг к другу под прямым или другим углом. Данные соединения также могут быть со скосом кромок или без, в зависимости от толщин. Иногда угловое соединение проваривается и изнутри.

    Классификация по другим признакам

    Сварные соединения и швы также классифицируют по другим признакам.

    Типы соединений по степени выпуклости:

    • — нормальные
    • — выпуклые
    • — вогнутые

    Выпуклость шва зависит как от применяемых сварочных материалов, так и режимов сварки. Например, при длинной дуге шов получается пологим и широким, и, наоборот, при сварке на короткой дуге шов получается более узким и выпуклым. Так же на степень выпуклости влияет скорость сварки и ширина разделки кромок.

    Типы соединений по положению в пространстве:

    • — нижнее
    • — горизонтальное
    • — вертикальное
    • — потолочное

    Наиболее оптимальным для сварки является нижнее положение шва. Поэтому при проектировании изделия и составлении технологии сварочного процесса следует это учитывать. Сварка в нижнем положении способствует высокой производительности, является наиболее простым процессом с получением качественного сварного шва.

    Горизонтальное и вертикальное положение сварного соединения требует от сварщика повышенной квалификации, а потолочное является наиболее трудоемким и не безопасным.

    Типы сварных соединений по степени протяженности:

    • — сплошные (непрерывные)
    • — прерывистые

    Прерывистые сварные швы применяются в соединениях, где не требуется герметичности.

    Надеюсь, данная информация по типам сварных швов и соединений будет полезна вам и поможет увеличить качество и производительность ваших сварных конструкций при проектировании. А так же поможет сделать сам сварочный процесс безопасным и наиболее оптимальным. Спасибо за внимание, читайте также другие статьи.

    © Смарт Техникс

    Данная статья является авторским продуктом, любое её использование и копирование в Интернете разрешена с обязательным указанием гиперссылки на сайт www.smart2tech.ru

    Что такое газовая дуговая сварка металла? (Сварка MIG / Сварка MAG)

    Сварка в среде инертного газа (MIG) и сварка в среде активного газа (MAG) — это процессы газовой дуговой сварки (GMAW), в которых используется тепло, создаваемое электрической дугой постоянного тока между плавящимся металлическим электродом и заготовкой, которые плавятся вместе, чтобы создать сварочную ванну, которая предохранители, чтобы сформировать соединение.

    Сварка MIG и MAG известна в США как газовая дуговая сварка (GMAW).

    Это часть серии часто задаваемых вопросов TWI.

    MIG / MAG аналогичен MMA в том, что тепло для сварки создается за счет образования дуги между плавящимся металлическим электродом и заготовкой; электрод плавится, образуя сварной валик. Основное отличие состоит в том, что металлический электрод представляет собой проволоку небольшого диаметра, подаваемую через контактный наконечник от катушки подачи проволоки, а защитный газ подается через сварочную горелку. Поскольку проволока подается непрерывно, ручной процесс иногда называют полуавтоматической сваркой. В сварке MIG и MAG используются газовые баллоны для подачи защитного газа и совместимые присадочные материалы.Например, для сварки алюминия следует использовать алюминиевую проволоку, тогда как для сварки стали методом MIG потребуется подходящая стальная присадочная проволока.

    В чем разница между MIG и MAG?

    Сварка MIG (металл в инертном газе) — это процесс сварки, при котором между плавящимся проволочным электродом и заготовкой образуется электрическая дуга. В этом процессе в качестве защитного газа используются инертные газы или газовые смеси. Аргон и гелий обычно используются для сварки MIG цветных металлов, таких как алюминий.

    Сварка MAG (Metal Active Gas) — это процесс дуговой сварки, при котором между плавящимся проволочным электродом и соединяемым материалом создается электрическая дуга. При сварке MAG используются активные защитные газы, в первую очередь для сварки сталей. Эти защитные газы представляют собой смеси двуокиси углерода, аргона и кислорода.

    Примеры этих активных газов включают CO 2 , Ar + от 2 до 5% O 2 , Ar + от 5 до 25% CO 2 и Ar + 10% CO 2 + 5% O 2 .

    Единственное различие между MIG и MAG — это тип используемого защитного газа.

    Состав защитного газа важен, поскольку он оказывает значительное влияние на стабильность дуги, перенос металла и степень разбрызгивания. Защитный газ также влияет на поведение сварочной ванны, особенно на проплавление и механические свойства сварного соединения.

    Режим переноса металла

    Способ или режим, в котором металл переходит от присадочной проволоки в сварочную ванну, в значительной степени определяет рабочие характеристики процесса.Существует три основных режима переноса металла:

    • Короткое замыкание (перенос погружением)
    • Распылительный перенос
    • Импульсная передача

    Короткое замыкание и импульсный перенос металла используются для работы с низким током, тогда как перенос распылением используется только при высоких сварочных токах. При коротком замыкании или переносе «погружением» расплавленный металл, образующийся на кончике проволоки, переносится путем погружения проволоки в сварочную ванну. Это достигается установкой низкого напряжения.Чтобы минимизировать разбрызгивание, необходимо соблюдать осторожность при настройке напряжения и индуктивности в зависимости от скорости подачи проволоки. Индуктивность используется для управления скачком тока, возникающим при погружении проволоки в сварочную ванну.

    Для переноса распылением необходимо гораздо более высокое напряжение, чтобы проволока не соприкасалась, то есть не замыкалась, со сварочной ванной. Расплавленный металл на кончике проволоки переходит в сварочную ванну в виде брызг мелких капель (меньше диаметра проволоки).Однако существует минимальный уровень или порог тока, ниже которого капли не будут принудительно выбрасываться через дугу. Если попытаться использовать технику открытой дуги намного ниже порогового уровня тока, слабые силы дуги будут недостаточными для предотвращения образования больших капель на кончике проволоки. Эти капли беспорядочно перемещаются по дуге под действием нормальной силы тяжести. Импульсный режим был разработан как средство стабилизации разомкнутой дуги при низких уровнях тока, то есть ниже порогового уровня, во избежание короткого замыкания и разбрызгивания.Перенос металла методом распыления достигается применением импульсов тока, каждый из которых имеет силу, достаточную для отделения капли.

    Обычная сварка MIG / MAG выполняется с использованием источника постоянного напряжения, который обеспечивает стабильную «саморегулирующуюся» дугу. Для импульсной сварки используется источник постоянного напряжения или постоянного тока с обратной связью по напряжению.

    Каковы преимущества и недостатки сварки MIG?

    Сварка

    MIG позволяет быстро выполнять сварные швы высокого качества, а из-за недостатка флюса исключается возможность попадания шлака в металл шва.Защитный газ защищает дугу, что означает небольшую потерю легирующих элементов и незначительное разбрызгивание сварочного шва. Сварку MIG можно выполнять несколькими способами, включая полуавтоматический и полностью автоматический, и это универсальный процесс, который можно использовать для соединения различных металлов и сплавов.

    Недостатки сварки MIG заключаются в том, что ее нельзя выполнять в вертикальном или верхнем положении из-за высокой температуры и текучести сварочной ванны. Кроме того, оборудование, используемое сварщиком MIG, может быть сложным.

    Каковы преимущества и недостатки сварки MAG?

    Поскольку зона сварки защищена защитным газом, сварка MAG не вызывает окисления. Это быстрый процесс сварки, что означает меньшее тепловое воздействие на окружающий материал. Сварку MAG можно выполнять во всех положениях, что делает ее одним из наиболее широко используемых сварочных процессов.

    К недостаткам можно отнести опыт, необходимый для правильного выполнения этого процесса. Сварку MAG нельзя проводить на открытом воздухе, так как сварочный газ необходимо защищать от ветра, а всю ржавчину необходимо удалить с детали до начала сварки.Дуговая сварка порошковой проволокой больше подходит для наружных работ или подводных сварочных швов, которые также можно лучше выполнять с помощью дуговой сварки металлическим электродом в защитных оболочках или дуговой сварки вольфрамовым электродом. Как и во всех электродуговых процессах, необходимо использовать соответствующий ИПП и, в частности, защиту для глаз.

    Опыт в области сварки MIG и MAG

    TWI имеет значительный опыт в разработке и аттестации процедур сварки MIG / MAG для различных областей применения в промышленности.

    Дуговые процессы и сварочное оборудование

    С момента своего основания в 1946 году как Британская ассоциация исследований в области сварки, TWI была в авангарде развития дуговой сварки.

    Наши достижения включают разработку защиты от углекислого газа для сварки MIG / MAG, обеспечение жизнеспособности этого процесса для сварки углеродистой стали и создание первых твердотельных источников питания, открывающих путь для тиристорной и инверторной технологии.

    Команда AWE в TWI, состоящая из 21 специалиста по сварке, в том числе семи высококвалифицированных международных инженеров по сварке, обладает квалификацией и опытом, чтобы предоставить квалифицированное руководство по любым вопросам, связанным со сваркой и соединением материалов.

    Процессы

    Вспомогательные услуги

    Помещения и оборудование

    Механизированные и автоматизированные варианты вышеуказанных процессов включают следующее:

    • Орбитальная TIG
    • TIG с узким зазором
    • Роботизированная сварка / манипуляция MIG / MAG и TIG
    • Механизированная наплавка MIG и TIG
    • Интегрированные системы дуговой сварки под флюсом колонны и стрелы

    Исследования и разработки

    Концепции, которые в настоящее время исследуются в рамках нашей основной исследовательской программы стоимостью 4 миллиона фунтов стерлингов в год, включают следующее:

    • Дуговая сварка в холодном состоянии при аустенитной наплавке на ферритный основной металл
    • Аддитивное производство — создание информации для аддитивного производства (AM) на основе дуги, включая выбор материалов, свойства и микроструктуру материалов, скорость наплавки, экономичность и надежность процесса
    • Мониторинг сварных швов — разработка системы, способной прогнозировать или определять возникновение дефектов в реальном времени

    Ниже приведены примеры успешно завершенных проектов Программы основных исследований:

    TWI часто является членом консорциумов, реализующих совместные проекты, финансируемые государством:

    • Clampit: разработка системы программного обеспечения для оптимизации конструкции зажима и последовательности сварки для минимизации деформации
    • MARWIN: разработка сварочного робота на основе когнитивного компьютерного зрения для повышения эффективности сварки и качества продукции
    • JOINOX: разработка эмпирических удобных для пользователя рекомендаций по определению пригодности сварных поверхностей из нержавеющей стали, включая эффективные стратегии очистки после сварки).
    • KRAKEN: разработка большой аддитивной гибридной системы субтрактивной обработки с адаптивным управлением

    Мы разрабатываем процессы и процедуры для конкретных приложений, включая технико-экономические обоснования (например, плазменная дуговая сварка), а также сравнение и оптимизацию процессов.Мы также тесно сотрудничаем с разработчиками оборудования и расходных материалов для изучения жизнеспособности, преимуществ и ограничений недавно разработанных технологий.

    Консультации

    Мы предоставляем нашим членам рекомендации по многим темам, связанным с дуговыми процессами:

    • Выбор и применение норм и стандартов
    • Технические характеристики, конструкция, расходные материалы и выбор процесса
    • Устранение проблем свариваемости и изготовления
    • Разработка, методология и внедрение процедуры ремонта
    • Гарантия качества и аудиторские услуги
    • Судебная поддержка, свидетель-эксперт и арбитраж
    • Советы по охране труда и технике безопасности

    Приведенный выше список не является исчерпывающим; электронная почта contactus @ twi.co.uk, если есть еще один вопрос, по которому вам требуется опыт. Более подробную информацию можно найти в нашем разделе «Сварочная техника». Например, вы можете узнать, как TWI помогает в строительстве Hinkley Point C в Сомерсете.

    Программное обеспечение

    • Weldspec — программное обеспечение процедуры сварки для инженеров и менеджеров, которые отслеживают и управляют процедурами сварки
    • Welderqual — программное обеспечение для повышения квалификации сварщиков, позволяющее управлять квалификацией сварщиков и позволяющее менеджерам быстро определять человека, наиболее подходящего для выполнения конкретной задачи.
    • Координатор сварки — программное обеспечение для управления сварочным производством для полного управления производством и отслеживания производственной информации
    • Счетчик сварочных работ — быстрый и простой в использовании инструмент оценки затрат на сварочные процедуры и проекты

    Дополнительную информацию о наших пакетах программного обеспечения можно найти на сайте www.twisoftware.com.

    Стандарты

    Наш персонал предоставляет экспертные консультации ряду национальных и международных органов и комитетов по стандартам, включая следующие:

    • HSE

    • WEE / 6 и 28

    • GEL / 106 Cenelec / TC26A

    • Комитет IIW XII

    Для получения дополнительной информации по любой другой теме, пожалуйста, напишите на [email protected]


    Типы сварных швов и соединений

    Любое обсуждение типов сварных швов начинается с идеи о том, что важно различать соединение и сварной шов.

    Каждый должен быть описан, чтобы полностью описать сварное соединение.

    Существует много различных типов сварных швов, которые лучше всего можно описать по их форме, если они показаны в поперечном сечении.

    Самым популярным сварным швом является угловой шов, названный по форме поперечного сечения.

    Другие типы сварных швов включают фланцевые, электрозаклепочные, щелевые, шовные, наплавочные и подкладочные.

    Стыки совмещаются со сварными швами для получения сварных соединений.

    Типы соединений

    При сварке используются 5 основных соединений.Это:

    • Соединение встык
    • Угловой шарнир
    • Шов кромочный
    • Соединение внахлестку
    • Тройник
    Иллюстрации различных типов сварных соединений

    Типы сварных швов

    Угловые швы

    Угловой сварной шов соединяет две поверхности примерно под прямым углом друг к другу. Угловой шов бывает нескольких видов:

    • Полный угловой сварной шов — это сварной шов, размер сварного шва которого равен толщине более тонкого объекта, соединенного вместе.
    • Ступенчатый прерывистый угловой сварной шов — это две линии прерывистой сварки на стыке. Примером может служить тройник (см. Ниже), в котором приращения скругления на одной линии смещены по сравнению с другой.
    • Цепь Прерывистый угловой сварной шов — это две линии прерывистых угловых швов внахлест или Т-образный шов, когда сварные швы в одной линии примерно противоположны швам в другой линии.

    Прочие термины, связанные с угловыми сварными швами, включают:

    • Бокс : относится к продолжению углового шва вокруг угла элемента.Это продолжение основного сварного шва.
    • Выпуклость : Относится к максимальному перпендикулярному расстоянию от поверхности выпуклого углового шва до линии, соединяющей пальцы.
    Иллюстрации, изображающие типы угловых швов

    Швы с разделкой кромок

    Второй по популярности вид сварного шва — это сварной шов с разделкой кромкой. Существует семь основных типов сварных швов с разделкой кромок, которые показаны на рис. 6-25.

    Под сваркой с разделкой кромок понимаются валики, которые размещаются в канавке между двумя соединяемыми элементами.

    Иллюстрации основных сварных швов с разделкой кромок

    Дополнительные примеры показаны на рис. 6-26 выше.

    Тип используемого сварного шва определяет способ подготовки шва, стыка или поверхности.

    Стандартные типы сварных швов с разделкой кромок см. На рис. 6-27.

    Иллюстрации типов сварных швов с разделкой кромок

    Наплавочный шов

    Это сварные швы, состоящие из одной или нескольких нитей или валиков плетения, нанесенных на непрерывную поверхность для получения желаемых свойств или размеров.

    Этот тип сварного шва используется для наращивания поверхностей или замены металла на изношенных поверхностях.Также применяется при стыковых соединениях квадратного сечения.

    Примеры см. На рис. 6-28 ниже.

    Сварной шов

    Электрозаклепка — это кольцевые сварные швы, выполненные через один элемент внахлестку или тройник, соединяющий этот элемент с другим.

    Сварка может быть выполнена или не выполнена через отверстие в первом элементе; если используется отверстие, стенки могут быть или не быть параллельными, а отверстие может быть частично или полностью заполнено металлом сварного шва.

    Такие сварные швы часто используются вместо заклепок.

    ПРИМЕЧАНИЕ: Отверстие под угловую сварку или точечную сварку не соответствует этому определению.

    Примеры см. На рис. 6-28 ниже.

    Сварной паз

    Это сварной шов, выполненный в удлиненном отверстии в одном элементе соединения внахлестку или тройник, соединяющий этот элемент с поверхностью другого элемента, который выходит через отверстие.

    Это отверстие может быть открытым с одного конца и может быть частично или полностью заполнено металлом сварного шва.

    ПРИМЕЧАНИЕ. Паз, сваренный угловым сварным швом, не соответствует этому определению.

    Иллюстрации наплавки, вставки и паза

    Сварка оплавлением

    Оплавление называется процессом контактной сварки, при котором плавление осуществляется по всей прилегающей поверхности.

    Тепло создается за счет сопротивления току между двумя поверхностями и приложения давления после того, как нагрев почти полностью завершен.

    Прошивка сопровождается вытеснением металла из стыка.

    Пример сварки оплавлением см. На Рис. 6-29 ниже.

    Подробнее : Обозначения сварных швов оплавлением и фланцами

    Сварной шов

    Сварной шов, выполненный дуговой сваркой или контактным швом, для которого не указан способ сварки.

    Этот термин означает сварку контактным швом.

    Пример сварного шва см. На рис. 6-29 ниже.

    Точечная сварка

    Точечная сварка — это сварка, выполненная дуговой точечной или контактной точечной сваркой, для которой не указан процесс сварки.

    Этот термин означает точечную сварку сопротивлением.

    Подробнее : Обозначения для точечных швов и дуговой сварки

    Высаженный шов

    Сварка с осадкой — это процесс контактной сварки, при котором плавление происходит постепенно вдоль стыка по всей прилегающей поверхности.

    Приложение давления перед нагревом является обязательным и происходит в период нагрева.

    Тепло возникает из-за сопротивления прохождению электрического тока в области контакта между поверхностями.

    Иллюстрации сварных швов оплавлением, швами, точечными и высаженными сварными швами

    Положения сварки

    Сварка конструкций часто выполняется в том месте, где они находятся.

    Были разработаны методы, позволяющие выполнять сварку в любом положении.

    Некоторые сварочные процессы могут использоваться во всех положениях, в то время как другие могут использоваться только в одном или двух положениях.

    Все виды сварки можно классифицировать по положению заготовки или положению сварного соединения на свариваемых пластинах или секциях.

    Существует четыре основных положения сварки, которые показаны на рисунках 6-30 и 6-31.

    Иллюстрации положений сварки с разделкой кромок Сварные швы с разделкой кромок, кромок и поверхности могут выполняться во всех положениях, показанных на рис. 6-31 выше

    . Подробнее о различных положениях сварки.

    Как определить хороший сварной шов по сравнению с плохим сварным швом

    Сварные швы, возможно, не первое, что приходит в голову, когда внимание привлекает великолепный небоскреб или безупречный винтажный автомобиль, но это должно быть так. Все, что мы видим или используем в повседневной жизни, было сварено (или сделано с помощью имеющегося оборудования). Сварка — это only способ соединения двух или более металлических частей вместе, чтобы они работали как единое целое. Сварка также является наиболее экономичным и эффективным способом соединения металлов на длительное время.

    Без сварки изготовленные на заказ изделия из металла, такие как небоскребы, автомобили, лодки, машины, мосты, самолеты, танки и сотни тысяч изделий, не могли бы существовать.

    В той или иной форме сварка существует уже тысячи лет и восходит к бронзовому веку, когда каменные орудия труда постепенно уступили место бронзе.

    Большинство людей сегодня могут быть знакомы с техникой сварки, используемой кузнецами, при которой два куска металла нагревали до ярко-красного цвета, а затем соединяли друг с другом, чтобы образовался сварной шов.Это называлось кузнечной сваркой и было одним из немногих видов сварки до 19 века (на фото справа).

    Перенесемся в сегодняшний день. Существует ряд сложных методов сварки, из которых можно выбрать, и тип, который в конечном итоге будет использоваться, будет зависеть от материала и области применения. Поскольку сварка оказывает огромное влияние на нашу повседневную жизнь, сварные швы проверяются визуально и / или физически. Во всех случаях прочный и долговечный сварной шов считается хорошим сварным швом.

    Методы сварки

    Сварка занимает одно из первых мест среди промышленных процессов, в которых задействовано больше наук и переменных, чем в других. Это можно понять, оценив разнообразие методов сварки, используемых сегодня в промышленности.

    Выбор наиболее подходящего метода сварки повысит упругость сварного шва и обеспечит отсутствие дефектов на поверхности. Хотя испытания необходимы для проверки полной целостности сварного шва, имеется визуальных индикаторов , которые могут сигнализировать о признаках плохого сварного шва.

    Сварка МИГ

    AKA: GMAW (газовая дуговая сварка металла)

    Применение: Сварка MIG (металл в инертном газе) является наиболее широко используемым и, возможно, самым простым в освоении видом сварки в промышленности и в быту. Это процесс, при котором между плавящимся проволочным электродом и металлом заготовки образуется электрическая дуга. Возникающее тепло заставляет металлы плавиться и соединяться.

    Материалы: Более тонкий листовой металл и сплавы, такие как низкоуглеродистая сталь, нержавеющая сталь, а также алюминий.

    Признаки плохого сварного шва включают: Отсутствие однородности, трещины посередине валика, слишком тонкие и / или отсутствие обесцвечивания основного металла (который должен составлять около 1/8 дюйма).

    Узнайте больше на Hobart Welders

    Сварка палкой

    AKA: Дуговая сварка, дуговая сварка в защитном металлическом корпусе (SMAW), ручная дуговая сварка металлическим электродом (MMA или MMAW) или дуговая сварка в среде защитного флюса.

    Применение: Ручная сварка — это самый простой из всех видов сварки, и с ней легко справиться в домашних условиях.Сварку палкой можно использовать при производстве, строительстве и ремонте. В этом процессе используется электрическая дуга с переменным или постоянным электрическим током между электродом и соединяемыми металлами. Заготовка и электрод плавятся, образуя сварочную ванну, которая остывает, образуя соединение.

    Материалы: Обычно используется для обработки углеродистой стали, низко- и высоколегированной стали, нержавеющей стали, чугуна и высокопрочного чугуна. Иногда используется для никеля, меди (и их сплавов) и алюминия.

    Признаки плохого сварного шва включают: Брызги, подрезы, видимое отсутствие плавления и трещины.Однако необходимо провести испытания всех сварных швов, чтобы определить адекватное проплавление.

    Ознакомьтесь с этим замечательным ресурсом Lincoln Electric с более подробными объяснениями.

    Кислородная сварка

    AKA: Кислородная сварка и резка, Кислородно-ацетиленовая сварка, Кислородная сварка и газовая сварка.

    Применение: Кислородная сварка не так широко используется для обычной сварки низкоуглеродистой стали, этот метод заключается в смешивании кислорода и ацетилена для создания пламени, способного плавить сталь.В основном используется сегодня для ремонтных работ и газовой резки металла.

    Материалы: Этот метод обычно используется для пайки более мягких металлов, таких как медь и бронза, или для сварки хрупких алюминиевых деталей, таких как холодильные трубы.

    Признаки плохого сварного шва включают: Низкая сторона сварного шва имеет недостаточный провар, чрезмерные шарики металла, сварной шов слишком большого размера, сварные швы меньшего размера, поднутрение, перекрытие, неполное сплавление, пористость и / или трещины. Чрезмерный рост зерна или наличие твердых пятен визуально определить невозможно.

    Узнайте больше на WeldingGuru.com

    Сварка TIG

    AKA: GTAW (газовая дуговая сварка вольфрамом)

    Применение: Сварка TIG (вольфрамовым инертным газом) сравнима со сваркой в ​​кислородно-ацетиленовом газе и требует гораздо большего опыта оператора. Это еще один процесс дуговой сварки, в котором для сварки используется неплавящийся вольфрамовый электрод. Он используется для выполнения высококачественных работ, когда требуется высший стандарт отделки, без необходимости чрезмерной очистки путем шлифования или шлифования.

    Материалы: Обычно используется для обработки нержавеющей стали и цветных металлов, таких как алюминий, магний и медные сплавы.

    Признаки плохого сварного шва включают: Прогорание, присадочный металл не использовался, широкий плоский валик без четкого рисунка валика, неустойчивые валики, включения вольфрама, пористость и / или подрезы.

    Узнайте больше на TheFabricator.com

    Сварочные испытания

    То, что сварной шов плохо выглядит, еще не значит, что он плохой. Чтобы действительно проверить сварной шов, вам необходимо провести рентгеновский тест, тест магнитофлюкс, тест на проникновение красителя или ультразвуковой тест, который ищет пустоты, отсутствие плавления и т. Д.

    Качество сварных швов обычно проверяется в зависимости от функции, для которой они предназначены, и в таких же или более суровых условиях, чем те, с которыми сталкиваются сварные конструкции в полевых условиях. Методики тестирования включают:

    Испытания газовой сварки

    Испытания физических сварных швов

    Тест кислотным травлением

    Управляемый тест на изгиб

    Испытание на свободный изгиб

    Рентгеновское обследование

    Испытание на обратный изгиб

    Nick Break Test

    Испытание на разрыв

    Гидростатические испытания

    Испытание на магнитные частицы

    Гамма-тестирование

    Флуоресцентный пенетрантный тест

    Испытания на твердость

    Тесты Magnaflux

    Электромагнитные испытания

    Испытание на акустическую эмиссию

    Тестирование феррита

    Прочтите о каждой методике тестирования на сайте Welding Guru.com и решите
    , какой метод тестирования подходит для вашего сварочного проекта.

    Обозначения угловых сварных швов — Интерпретация чертежей металлических фабрик

    Угловые швы — один из наиболее распространенных типов сварных швов в отрасли. Этот сварной шов используется, когда соединение состоит из двух элементов, соединяющихся вместе, чтобы образовать пересечение под углом 90 градусов. Эти сварные швы можно наносить под разными углами, но это будет наиболее заметным.

    Обозначение углового сварного шва может использоваться со стороной стрелки (под контрольной линией), другой стороной (над контрольной линией) или с обеих сторон (по обе стороны от контрольной линии).) Если угловой шов требуется по обе стороны от контрольной линии, он называется двойным угловым швом. Вертикальная ножка символа всегда будет располагаться слева, независимо от того, в какую сторону указывает стрелка.

    Угловые швы могут иметь связанный с ними размер. Этот размер указывается в левой части символа перед вертикальной стороной. Размер указывает длину участка сварного шва. Если указан единый размер, это означает, что сварной шов должен иметь равные размеры плеч.Если это угловой сварной шов с равными полками, размер его на распечатке не принято, как показано ниже, в демонстрационных целях.

    Если вызывается двойной угловой сварной шов, размер будет показан для обеих сторон соединения, в зависимости от детали эти сварные швы могут различаться по размеру, поэтому необходимо предоставить эту информацию.

    Бывают случаи, когда вызывается угловой шов с неравной полкой. В этой ситуации размер детали должен быть определен таким образом, чтобы правильно подобрать размер ножки к правому свариваемому элементу.Это может включать только одну из двух длин ног. Если бы не было указаний на то, какая ножка к какой части, можно было бы неправильно сварить.

    Иногда угловые сварные швы не отображаются с указанием размера, а в конце символа отображается пометка, которая дает необходимую информацию о размере. Это обычное явление, когда угловые швы имеют одинаковый размер.

    В случае длины сварного шва она может иметь или не иметь связанный с ней размер. Если сварной шов не имеет размера, сварным швом будет непрерывная длина соединения.Независимо от того, имеет ли деталь длину 2 дюйма или 60 дюймов, если у нее нет размеров, сварной шов будет проходить по всей длине соединения. Сварной шов можно наносить только на определенную длину стыка. Это должно быть показано на символе сварного шва для передачи информации между людьми. Длина сварного шва указывается справа от символа углового шва.

    На этом рисунке показан угловой сварной шов диаметром 6 дюймов, который должен быть нанесен со стороны стрелки.

    Могут быть случаи, когда на детали указывается длина, а расположение сварного шва указывается с размером, чтобы обеспечить правильное расположение.

    Линии штриховки могут использоваться для обозначения длины сварного шва вместо использования размера самого символа сварного шва.

    Бывают случаи, когда сварной шов может изменить направление из-за геометрии детали. Если это произойдет, он будет вызываться с помощью нескольких стрелок на одной опорной линии.

    Если не требуется, чтобы сварной шов был непрерывным, обычно применяют прерывистый шов. Это означает, что между окончанием одного сварного шва и началом следующего есть промежутки.Они называются сварными сегментами. В промышленности они обычно называются пропущенными сварными швами.

    При использовании прерывистой сварки указывается длина сварного шва, а также шаг, который должен быть применен. Когда это отображается с правой стороны символа и называется длиной сегмента дефисом, а затем шагом сварных швов. Шаг сварного шва измеряется от центра к центру следующего сегмента. (Пример 1-2)

    Иногда, когда на обеих сторонах соединения есть сварные швы, и они прерывистые, теперь это становится цепной прерывистой сваркой.Это можно увидеть на длинных участках тройникового соединения, которые не подвергаются большим нагрузкам.

    Если прерывистый угловой шов не является цепным сварным швом, он будет вызываться как прерывистый угловой шов в шахматном порядке. Сварные швы будут размещены с обеих сторон стыка, но они будут смещены друг относительно друга. Это смещение также отображается на опорной линии. Он может быть смещен в любом направлении на контрольной линии. Размеры этих сварных швов должны быть указаны по обе стороны от контрольной линии.

    Если сварной шов должен быть прерывистым с одной стороны, а непрерывный — с другой, размер символа должен быть рассчитан индивидуально.

    Не все поля будут одинаковыми или обязательно будут одними и теми же помещениями. Вы должны уметь рассчитать интервал между ограничителями и началом сварки, чтобы применить правильные сварные швы в соответствии со спецификацией. Самый простой способ найти это расстояние — просто вычесть шаг из длины сварного шва (сегмент.)

    7 дюймов (шаг) — 3 дюйма (длина сегмента) = 4 дюйма (расстояние между сварными швами)

    Иногда будет как непрерывная, так и прерывистая сварка. В этом случае расстояние между этими сегментами будет одинаковым.

    Если встречается такая комбинация, символы сварки должны указывать непрерывную и прерывистую на одной стороне соединения. Они также часто имеют размеры.

    Тест на угловой сварной шов

    Запишите соответствующую информацию с каждой буквой и укажите, что это такое.

    Основные термины сварки


    Ниже приведены мои нетехнические определения некоторых основные сварочные условия. Они хороши для любителей дома и тех, кто только собирается в сварочное поле. Большинство людей не хотят садиться и учиться сварке словарный запас, и я их не виню, я тоже. Но если вы выучите это, вы будете на голову выше большинства новичков.


    Нажмите здесь, чтобы просмотреть наши сварочные печи и на номер
    узнайте о преимуществах правильного хранения сварочных материалов!


    Arc Blow — дуга ходить везде, куда вы НЕ ХОТИТЕ.Это происходит только в округе Колумбия, бывает много вваривается в угол и, как полагают, каким-то образом вызвано магнетизмом. Иногда помогает переместить рабочий зажим в другое положение на стали.

    Дуга Резка — может выполняться стержнем 6010 или 6011 на станке до «warp 10». (очень горячие) Можно использовать и другие стержни, но эти два самый лучший. Здесь вы прорезаете сталь силой дуги. Это не сделает самый красивый разрез, но подойдет в крайнем случае, когда у вас нет фонарика.

    Дуга Строжка — это когда сталь или металл разрезают дугой из углерода. электрод. Электрод представляет собой твердый углерод, обернутый медью для обеспечения проводимости. В Stinger имеет сжатый воздух, и когда кнопка нажата, он выпускает воздух в расплавленный разрезаемый металл. Машина повернута на «деформацию 10», что означает, что вы используют ОЧЕНЬ много ампер (тепло).

    Примером может служить то, что мы зашли в работа, где 5 резервуаров из нержавеющей стали высотой около 10 этажей имели почти все сварные швы провалить рентгеновское обследование.Мы выдолбили сварной шов снаружи, а затем снова сварили. Мы затем выдолбил сварные швы изнутри и снова приварил к нашему предыдущему сварному шву.

    толстый нержавеющую сталь нельзя резать горелкой, и даже если бы это было возможно, из-за тепла она деформация. Дуговая строжка сохраняет тепло в месте пропила.

    Сплав — это элемент, добавленный к металлу. Примером может служить низкоуглеродистая сталь с добавлением хрома (резист ржавчина) и никель (делает его менее восприимчивым к окислению, которым является ржавчина), который делает форму из нержавеющей стали.(наиболее распространенная нержавеющая сталь 304)

    Переменное Current — меняет направление с положительного на отрицательное по синусоиде. волна. Это создает неустойчивую дугу при большинстве сварочных процессов, поэтому постоянный ток является предпочтительным.

    Сила тока — измеряет ток электричества и то же самое, что и ток, который является вашим теплом.

    Arc — что находится между конец электрода и основной металл. Сопротивление вызывает тепло.

    Автомат Сварка — это сварка, выполненная таким оборудованием, как роботы.

    Резервное копирование Полоса — это полоса или отрезок стали, стыкующийся до открытого зазора между два куска стали. Сварочные стержни 6010 можно использовать для открытой стыковой сварки, но 7018 не может и требует опорной полосы для обеспечения поверхности для электрода. чтобы приварить. Некоторые резервные планки обрезаются, а некоторые остаются на месте.

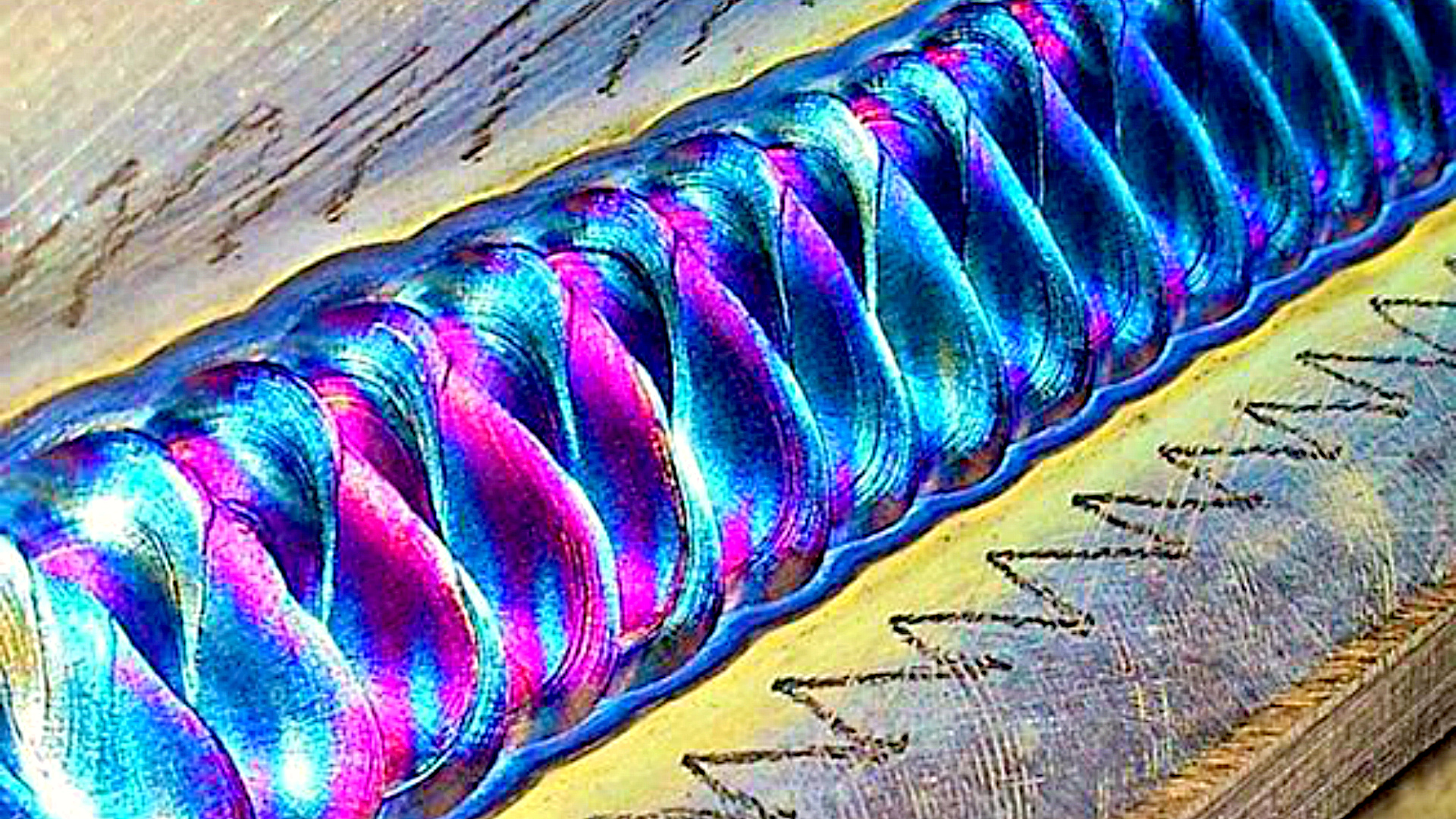

    Бусина — наплавленный присадочный металл на и в рабочей поверхности, когда проволока или электрод плавится и вплавляется в сталь.Бусина стрингера — это узкая бусина с тянущее движение или легкие колебания, в то время как бусинка плетения шире и больше колебание.

    Фаска — угол срезанной или отшлифованной кромки заготовки чтобы обеспечить большее проплавление для более прочного сварного шва.

    Взорвано — что вы будет, если сварить или порезать емкости с испарениями. НИКОГДА не сваривайте и не резайте какие-либо контейнер, если он не новый или вы не знаете, что он был очищен и сертифицирован по безопасности! Контейнеры могут быть токсичными, легковоспламеняющимися или взрывоопасными.

    Щетка — сталь ручная щетка с проволочной щетиной, дисковая щетка для ручной шлифовальной машины, чашечная щетка для ручной шлифовальной машины, или колесная щетка для настольной шлифовальной машины. Они используются для очистки прокатной окалины, окисления, грязь, масло и т. д. со стальных поверхностей. Чистота имеет первостепенное значение на заготовку, чтобы убедиться в отсутствии дефектов сварного шва. Важно использовать нержавеющую стальная щетка и щетка из мягкой стали.

    Строительный шов — корпус вверх по поверхности стальной детали, такой как зубья звездочки, поверхность промежуточное колесо (удерживает гусеницу на гусеничном ходу, например, бульдозеры) или краны), или ковш на фронтальном погрузчике.В большинстве случаев это намного дешевле Сварщик собирает компонент, а не заменяет его. Наращивать Сварные швы обычно выполняются электродами с твердой поверхностью.
    Это тоже хороший способ для нового студента-сварщика, чтобы научиться правильному повторному запуску и врезке.

    Разоренный Аут — невыполнение испытания сварного шва из-за дефектов сварных швов. «Он разорился на своих испытательных пластинах и не был принят на работу ».

    Butt Joint — просто то, что это такое … две части столкнулись друг с другом.Только верх и нижняя поверхность может быть сварной. Без хорошего проплавления этот сварной шов не имеет прочность многопроходного углового шва или соединения со скосом.

    Колпак — последний валик шва с разделкой кромок, его можно сделать плетеным движением вперед и назад, или с бусинками, привязанными друг к другу.

    Также то, что вам нужно надеть на голове при сварке Mig в вертикальном положении или во время любого другого процесса над головой, чтобы не допустить образования горячих искр с твоей головы. (см. Кассинг.) Шляпы сварщика имеют маленький счет и такие высокие им нужна сигнальная лампа, чтобы самолет не врезался в них. Это так их можно повернуть и натянуть на ухо при сварке трубы и головы наклонен. Вы ДАЖЕ не хотите, чтобы капля расплавленного металла попала вам в ухо! Ты Вы можете буквально услышать его шипение, когда страдаете от ожога. Сварочные шапки могли выиграть любой конкурс уродливых шляп со всеми безумными точками в горошек, узорами пейсли и прочими безумными конструкции.

    Cardinal Sin of Welding — см. Поднутрение.

    Коалесценция — ах, это когда металл или сталь сплавлены (стыкованы) кузнечиком.

    с покрытием Электрод — это флюс на присадочном металле сварочного стержня. Они использовали использовать неизолированные стержни только в горизонтальном положении. Кто-то заметил, что ржавый стержень работал лучше, чем новый, поэтому они начали экспериментировать с разными покрытия на разные стержни. Они обнаружили, что некоторые покрытия создают экранирование. газ, защищавший сварочную ванну от загрязнений в атмосфере.Загрязняющие вещества вызвать пористость и продольное растрескивание. Сварочная ванна защищает сварной шов был гладким и прочным и мог использоваться в разных положениях, а не просто плоский. Я могу только представить, сколько раз эти голые стержни застревали!

    Вогнутость — Это когда валик углового сварного шва провисает внутрь от корневой грани к корню.
    Расходные материалы Вставка — это место, где присадочная проволока или пруток находится в зазоре, и вы привариваете их к основной металл вместе с проволокой или прутком.Он становится единым целым с кузнечиком сварного шва.
    Выпуклость — это когда валик углового сварного шва выступает наружу из корня. к лицу.

    Угловое соединение — Одно из пяти основных сварных соединений. Это это когда края двух пластин стыкуются друг с другом под углом 90 градусов. Это обычно имеет канавку для заполнения, обеспечивающую хорошее проникновение.

    Защитное стекло или Защитная пластина — Прозрачные стеклянные или пластиковые линзы в бленде или очках для резки защищает линзу № 5 (для резки) или № 10, 11, 12 (для сварки) от попадания брызги на них.Жалко меня, черт возьми, когда студент забывает положить его когда меняют линзу. Затем они сваривают его, и брызги портят # стекло, которое недешево! Вы должны часто менять накладки, так как они ограничивают ваш вид, когда они забрызганы или поцарапаны.

    Трещина — Где сварной шов трескается или раскалывается. Хорошим примером может служить сварка чугуна. Если он не был предварительно нагрет и не подогрет должным образом, или если используется неправильный электрод, это взломает БОЛЬШОЕ ВРЕМЯ.Иногда трещина будет проходить прямо перед сварным швом. бассейны во время сварки.

    Вы должны предварительно нагреть, пост-нагревать и спустить чугунную катанку, который содержит никель. Уловка, чтобы предотвратить распространение трещины, — это просверлить отверстие до и после трещины, которую вы собираетесь сваривать. Выполните сварку, а затем заполнить дыры. Отверстия не дают трещине распространяться.

    Кратер — В конце сварного шва вы прожигаете сталь, не оставляя присадки. металл, оставляющий углубление в основном металле.При перезапуске вы хотите чтобы начать в конце трещины, приварите обратно туда, где шов остановился, а затем продолжайте движение в направлении сварки. Это предварительно нагревает и обеспечивает хорошее соединение. в бусинку, которую вы только что положили.

    Критическая температура — Это когда основной металл переходит из состояния солидуса в состояние ликвидуса по мере его нагрева во время сварочный процесс. Это как раз в тот момент, когда оно перестает быть твердой массой, таять и становиться жидкостью.Это отличный термин для обсуждения за коктейлем вечеринка, чтобы заставить вас казаться умным, ОСОБЕННО, если ваша аудитория мало знает о сварка!

    Ток — В электрической цепи ток является потоком электричества. То, на что вы свариваете, сопротивляется потоку, и в результате образуется тепло. AMPS являются мерой вашего тока. Чтобы получить немного более технический, ток отрицательно заряженные электроны проходят через проводник, который обычно представляет собой проволоку.

    Цилиндр r — В чем мы храним кислород и ацетилен для резки, и ЗАЩИТНЫЙ ГАЗ для Сварочные процессы MIG и TIG.Они бывают разных размеров, и вам нужно изучить перед покупкой. Если у вас будет слишком мало одного, вы действительно устанете заправлять это все время.

    Дефект — Что-то не так со сварным швом. Основные дефекты: продольные трещины, пористость, шлаковые включения и «кардинальный» Грех «сварки… Подрезка.

    Глубина плавления — Насколько глубока ваша присадочный металл проникает в металл с поверхности.

    Постоянный ток — Сварка постоянным током — это самая плавная сварка с наименьшим количеством брызг.В ток течет в одном направлении, от отрицательного к положительному. (От катода к аноду)
    It это похоже на то, когда вы включаете водяной шланг и вода вытекает. С DC ток ВСЕГДА течет в одном направлении. Однако вы можете изменить сварку приводит к изменению полярности.

    Отрицательный электрод постоянного тока — Электричество ВЫХОД ИЗ сварочного стержня или проволоки рассеивается в заготовке, поэтому дает меньшее проникновение. Около 1/3 тепла приходится на конец стержня и 2/3 тепла. на заготовке.Это то, что вы хотите использовать для тонких металлов.

    Прямой Положительный токовый электрод — Электричество течет НА сварочный стержень или проволоку и, следовательно, больше нагревают стержень или конец проволоки. Это дает вам 2/3 тепла на стержне и 1/3 на заготовке, что дает большее проникновение для толстых металлы, потому что сила дуги проникает в сталь перед нанесением присадочного металла.

    Пластичность — Металл изгибается и остается изогнутым, не ломаясь.

    Рабочий цикл — это то, как долго машина может работать за десять минут до того, как он перегревается.

    10% = 1 минута из каждых 10.
    20% = 2 минуты из каждых 10.
    Включено до 100%, при котором будет работать все время без остановки.

    Для машина на заводе или строительной площадке, вам нужен 100% рабочий цикл.
    Для ваша мастерская по хобби вы можете обойтись с 20 или 30%.

    Даже в самом загруженном Фабрика через десять минут закончится.Если вы свариваете клещами, вы можете пробежать чуть больше минуты. Тогда ты собираешься поднять капюшон, проверить из того, что делают все остальные, подумай о том, что ты собираешься делать той ночью, Отколите шлак, почистите сварной шов, проверьте, сколько сейчас времени, замените стержни и НАКОНЕЦ возвращаемся к сварке.

    Edge Joint — Внешний край двух пластин встали на 90 градусов параллельно друг другу.

    Подготовка кромки — До приваривая край плиты или трубы, следует позаботиться о том, чтобы сварной шов был качественным.Это могут быть вырезаны резаком или скошены, обработаны шлифовальным станком, напильником или все три.

    Электрод — Электроды либо покрыты флюсом, либо просто оголены. В области электрод называется стержнем при сварке штангой, а электрод — проволокой. Дуговая сварка Mig и порошковой проволокой.

    Существует МНОГО разных типов электродов.

    В Использовались голые стержни времен Второй мировой войны, которые можно было использовать только в горизонтальном положении. Это было ОЧЕНЬ легко воткнуть эти стержни, и я могу только представить, как это должно быть неприятно. были использовать их.Однажды парень заметил, что подобранный им ржавый стержень приварен лучше, чем новенькие.

    Эксперименты с разными типами покрытий как кремний и калий, было установлено, что флюс на стержне не только помогает он горит лучше, но производит защитный газ, защищающий сварочную ванну от атмосфера.

    Держатель электрода — ручной зажим, удерживающий сварку стержень и проводит электричество из стержня в ОТРИЦАТЕЛЬНОМ ЭЛЕКТРОДЕ ПРЯМОГО ТОКА, или в стержень в ПОЛОЖИТЕЛЬНОМ ЭЛЕКТРОДЕ ПРЯМОГО ТОКА.

    Лицевая — На пластине или сварка труб: ROOT PASS, HOT PASS, FILLER PASS и CAP. Корень проникает через заднюю часть пластины, колпачок находится на поверхности, которую вы сварка, то есть лицо.

    Вентилятор : Сварочные аппараты имеют вентилятор для охлаждения машины и предотвращения ее перегрева. (см. ОБЯЗАТЕЛЬНЫЙ ЦИКЛ) Некоторые фанаты работают постоянно, в то время как другие запускаются «по запросу», что означает, что он включается при необходимости и отключается, когда не требуется.

    (Хорошая идея взорвать отключать сварочный аппарат сжатым воздухом не реже одного раза в месяц. Это сохраняет пыль от накопления и возможного нарушения внутренней электрической работы. На всех машинах есть вентиляционные прорези, и каждый из них должен быть продуван.)

    Железо Металл — Железо получают из руды, добываемой на Земле. Смотри как Сталь сделана. Черный означает, что металл — это железо или железо со сплавами.

    Наполнитель Металл — металл, добавляемый в сварочную ванну.Сварной шов можно выполнять с присадочный металл. Тонкий металл иногда сваривают путем плавления двух основных металлов. все вместе.

    Flash Burn — Это ожог от радиации. от УЛЬТРАФИОЛЕТОВЫХ лучей сварочной дуги. Он может обжечь кожу, как к солнечным ожогам и даже волдырям на роговице. Вы не понимаете этого до нескольких часов спустя когда кажется, что кто-то втирает тебе горячий песок в глаза.

    Два моих студенты сваривали слишком близко друг к другу, и я сказал им двигаться, но они сказал, что они в порядке.Да, что я знаю? Я делал это только 30 долбаных лет по сравнению с их тремя или четырьмя месяцами!

    Уэлп, в ту ночь они были в отделении неотложной помощи получают мазь для глаз и красивое отделение неотложной помощи за 300 долларов законопроект.

    Вы никогда не должны находиться там, где можно увидеть свет сварочной дуги без защитные линзы, даже если они не сбоку от глаз. В моем магазине громко объявляем «СМОТРИТЕ В ГЛАЗА!» прежде чем зажигать дугу, чтобы предупредить чтобы закрыть глаза.

    Угловой шов — Король сварных швов, потому что он используется во многих приложениях, в основном на тройниковых соединениях. . (См. СОЕДИНЕНИЯ.)

    Два куски металла стыкуются вместе под углом 90 градусов, бусинка проходит на полпути в каждый кусок. В зависимости от толщины может потребоваться одна бусинка или несколько бусинок. ПРИВЯЗАНЫ друг к другу.

    Поверхность углового сварного шва — Поверхность или верх сварной шов.

    Стойка углового сварного шва — От пересечения стыка до конец сварного шва.На каждую тарелку будет по ножке.

    Угловой шов Носок — это конец сварного шва на конце ножки. Опять будет один за каждую тарелку.

    Корень углового сварного шва — Место начала сварного шва на пересечении стыкованных пластин.

    Горловина углового шва — Расстояние от корень к лицу.

    Для приведенных выше определений FILLET WELD см. Miller’s Tig. Страница сварки для хорошей иллюстрации…
    http: // www.millerwelds.com/education/TIGhandbook/pdf/TIGBook_Chpt7.pdf

    Поток Измеритель — Давление в баллоне ЗАЩИТНОГО ГАЗА может достигать 2400 фунтов. на дюйм. Расходомер снижает это давление до рабочего давления, обычно около 20-20 ° С. 25 кубических футов в час.

    Flux :
    Очищает поверхность и при горении создает ЗАЩИТНЫЙ ГАЗ, который защищает БАССЕЙН или ЛУЗУ от атмосферных воздействий. загрязняющие вещества, вызывающие ДЕФЕКТЫ.

    Дуговая сварка порошковой проволокой (FCAW) — Длинную тонкую плоскую полоску пропускают через серию штампов, пока она не начнет скручиваться. По сторонам.Затем добавляется FLUX, и он проходит через штампы до тех пор, пока не будет свернутый в трубчатую проволоку.

    Подобно ТВЕРДОЙ СТАЛЬНОЙ ПРОВОЛОКЕ, он катится и используется аналогично MIG, обычно устанавливается на ОТРИЦАТЕЛЬНЫЙ ЭЛЕКТРОД ПРЯМОГО ТОКА. Когда проволока расплавляется и превращается в НАПОЛНИТЕЛЬНЫЙ МЕТАЛЛ, ПОТОК горит и образует ЗАЩИТНЫЙ ГАЗ.

    Следовательно, не требуется ЗАЩИТНЫЙ ГАЗ, поэтому его можно использовать на сквозняках или даже на ветру, в отличии от его двоюродного брата МИГа.

    Испытание на свободный изгиб — Также называется управляемым изгибом тест, это разрушительный тест.Из испытательной пластины вырезается купон, сварной шов шлифованный, затем купон (обычно 1 ½ дюйма в ширину и 7 дюймов в длину) сгибается. в JIG. Затем он ВИЗУАЛЬНО ПРОВЕРЯЕТСЯ на предмет трещин и дефектов.


    Это это один из способов демонстрации КВАЛИФИКАЦИИ для получения сертификата. Сварка — это одно из самых требовательных профессий, потому что сварщик всегда должен доказывать свою квалификацию.
    У меня 30-летний опыт работы в цехе, профсоюзе рабочих-металлистов и образование, но если бы я пошел работать, скажем, в электростанцию, со сварщиком, поля всего пару лет, я бы еще сдать тест с ними!

    Критически для выполнения сложных работ требуется квалификация РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ, которая является неразрушающей, но показывает все!

    Дым — Если вы опытный ПУТЕШЕСТВЕННИК или НОВИЧК, при резке и сварке всегда следует остерегаться испарений.

    От GALVANIZED пары цинка, вызывающие тошноту, к более опасному газу фосгену, который может выделяться от УЛЬТРАФИОЛЕТОВЫХ ЛУЧЕЙ вокруг некоторых чистящих средств ДЫМ может быть опасен!

    Всегда убедитесь, что у вас есть надлежащая вентиляция, особенно в закрытых помещениях!

    Предохранитель — Если вы покупаете сварочный аппарат для дома, убедитесь, что у вас есть подходящие предохранитель, чтобы вы не взорвали все. В старых домах убедитесь, что проводка были обновлены, иначе вы можете вызвать пожар при их перегреве.

    Fusion — Как сказано в COALESCENCE, слияние — это плавление и слияние с основой. металл или РОДИТЕЛЬСКИЙ МЕТАЛЛ вы свариваете кузнечика.

    Это тоже слово за то, что доктор хочет сделать с моей лодыжкой, которую я сломал, когда упал три истории. Хочет взять кусок моей бедренной кости и прикрепить его к лодыжке. Беда То есть, для заживления бедра потребуется больше времени, чем для заживления лодыжки! Итак … этот маленький операции не будет.Черт возьми, мне все равно больно, когда я не сплю!

    оцинковка — Электрохимический процесс, при котором низкоуглеродистую сталь погружают в жидкий цинк для сделать его антикоррозийным. Я был удивлен, узнав, что это делается уже 150 лет!
    Когда при сварке оцинкованной стали сначала нужно прожечь цинковое покрытие и он производит ДЫМ, который может вызвать у вас тошноту, как будто вас ударили в кишка.
    Молоко до, во время и после сварки должно помочь, но правильная вентиляция и вообще не дышать ею — лучше всего.

    Газовая металлическая дуга Сварка (GMAW) — см. «МИГ»

    Газовая дуговая сварка вольфрамом — см. «TIG»

    Сварка с разделкой кромок — Когда требуется очень прочный сварной шов, например, когда две колонны соединены вместе на высотном здании, важно чтобы получить максимальное проникновение и сплавление. Это делается путем обрезки ФАСКИ, чтобы что вы можете приварить твердое тело от КОРНЯ к ЛИЦУ РОДИТЕЛЬСКОГО МЕТАЛЛА.

    Тепло Затронутая зона — кое-что, что многие сварщики не принимают во внимание, но должны.Любое время при сварке металла или стали вы нагреваете область рядом со сварным швом. После этого нагревается, охлаждается с разной скоростью в зависимости от температуры в магазине или поле.
    На строительных объектах зимой это может происходить очень быстро. И нагрев, и охлаждение могут влиять на свойства в зависимости от того, какая основа металл, на котором вы свариваете.
    Зона термического влияния на низкоуглеродистую сталь обычно ничего страшного. Однако, если вы свариваете чугун, например, без должной предварительный нагрев и последующий нагрев, он треснет прямо у вас на глазах.

    Инвертор — Относительно новые, впервые услышал о них лет 13 назад. Источник питания для сварочные аппараты, которые намного эффективнее обычных трансформаторов. машины используют и, следовательно, гораздо меньшие единицы.

    Когда я впервые начал сварку тридцать лет назад в магазине черного железа я использовал сварщика, который выглядел как большой атомная бомба с ящиком наверху. Он был не менее четырех футов в ширину, два фута глубокий и высотой около трех футов.

    Сегодня у них есть машины, которые могут все что можно, плюс еще несколько, и они размером с небольшой чемодан, а это много удобнее для магазина и поля.

    Iron Workers — Есть здесь пара значений. Первый — это союз, к которому я принадлежу, Интернационал Ассоциация рабочих мостов, строительного, декоративного и арматурного железа. В виде название подсказывает, мы работаем над конструкциями, начиная от высотных офисных башен, к плотинам, ГЭС и т. д.После трехлетнего обучения я стал структурным сварщик. Есть и другие банды (бригады), такие как Raising Gang, Plumb Gang, Bolt-up Банды и Разные Банды. Хотя я работал над ними всеми, я потратил большую часть Я провела время в различных сварочных бригадах, так как сварка — моя настоящая любовь!

    Это также термин для машины, как ОГРОМНОЙ, так и достаточно маленькой, чтобы быть портативной. по вакансиям. Он может резать металл, резать углы и пробивать отверстия. Ты собираешься инвестировать минимум около пары тысяч за меньшую модель.Даже не хочу подумать, сколько стоят большие.

    Прерывистый сварной шов: Очень распространенный ошибка в сварке это слишком много сваривать! Многие сварщики, особенно новичок в торговле: «чем больше шов, тем лучше он будет держаться». Ну, это НЕ правда! Часто один или два дюйма сварного шва каждые пару дюймов держится так же хорошо, как и сплошной сварной шов.

    На большинстве работ, будь то в магазин или поле, сварные швы будут на чертеже, чтобы вы знали, что именно делать.Инженеры определяют, какой вид сварного шва лучше всего подходит для данного соединения.

    Есть два типа прерывистых сварных швов. Приведу пример из завод по производству черного чугуна, на котором я когда-то работал:

    1) «Цепь» на Луч двадцать футов, мы найдем центр, скажем, в десяти футах. Отметим два дюймов, по одному дюйму с каждой стороны от центра. Затем из центра этого сварного шва мы сделаем отметку на расстоянии двенадцати дюймов. На этой отметке мы бы измерили один дюйм на каждом боковая сторона.Таким образом, мы измеряли расстояние от центра до центра каждого сварного шва. В большинстве конструкций почти все измеряется от центра.

    По другую сторону луч, мы бы отразили следы первой стороны.

    Очевидно, что концы луч не выходил правильно по порядку, поэтому было важно, чтобы мы и поставьте по два дюйма на каждый конец, даже если он был рядом с двумя другими отметки, которые мы сделали.

    2) «Staggard» После нанесения отметок на одном сторону балки, мы поместим другую сторону между метками на первой боковая сторона.

    Эти сварные швы достаточно прочны, чтобы их удерживать, и сваривать их — это чрезмерно. эти стыки прочные. Когда сварщики переусердствуют, они лажают. несколькими способами…

    1. Нагревают основной металл, который может измениться его свойства неблагоприятно.
    2. Они тратят ненужное время. В магазине и поле «Время — ДЕНЬГИ!»
    3. Они тратят впустую материалы, используя стержни, которые с каждым годом стоят все больше и больше.

    Приспособление — Приспособление удерживайте металл или сталь, над которыми вы работаете, на месте во время изготовления.Они может быть стальным зажимом в тисках или С-образном зажиме, болтами прихваточными к столу или очень сложные кадры. Позиционеры в крупных производственных цехах удерживают заготовку, вращают, вращать или вращать, чтобы можно было сваривать в плоском или горизонтальном положении.

    Шарнир — Пересечение, где встречаются два разных раздела PARENT METAL. Быть в списке под СВАРНЫЕ СОЕДИНЕНИЯ. На электростанции спрашивали, сколько стыков мы сварили каждый день.

    Было много разных типов, таких как балка к балке, балка к колонне, х подтяжки и т. д.Хотя это не был точный отчет, он дал бригадиру представление о том, что делалось.

    Отличная глава о JOINTS принадлежит Миллеру Tighandbook …
    http://www.millerwelds.com/education/TIGhandbook/pdf/TIGBook_Chpt7.pdf

    Замочная скважина — При сварке открытого стыка или сварного шва с открытыми канавками с помощью STICK, MIG или TIG, откроется «замочная скважина». Когда стороны тарелки выгорят на каждой На стороне СВАРОЧНОГО БАССЕЙНА образовано отверстие, обеспечивающее хорошее ЗАВЯЗКУ и ПРОНИКНОВЕНИЕ.

    Замочная скважина не должна становиться слишком большой, иначе WELD POOL будет водопад из задней части сустава.

    Если замочная скважина становится слишком большой, остановитесь немедленно приступить к сварке, дайте пластине остыть и отрегулируйте проблема. (Слишком много тепла, неправильный угол стержня или слишком долгое пребывание в луже может быть причиной.)

    Профсоюзы — Хороший сайт со списком профсоюзов http://www.trcp.org/unions.aspx.
    В мой опыт работы с железом, я бы сказал, что у вас больше всего шансов на сварку в следующем…

    Boilermakers

    Iron Рабочие

    Трубопроводчики

    Трубопроводы

    Листовой металл Рабочие

    Отводы — Это линии от станка к тому, что вы проводите сварку по току. Это множество медных проводов, вплетенных в один для проведения электричества, затем покрытый непроводящей резиной или пластиком сворачивать.

    Важно убедиться, что на проводах нет разрывов и разрывов. обнажая оголенный провод, который может вызвать дугу на заземленной поверхности. Помимо шока или пожароопасность, особенно плохо, если он соприкоснется с находящимся под давлением газовый баллон!

    Liquidis — Слово, которое заставляет вас казаться умным, когда вы означают самую низкую температуру, при которой сталь или металл находятся в жидком состоянии. Угадайте, что такое «твердое» называется? (См. SMART TALK)

    Сварочный аппарат — Оборудование выполняет сварочный шов, пока человек смотрит, чтобы убедиться, что он работает правильно.Они также будут визуально осмотрите выполненный сварной шов. Будь то робототехника или машинная сварка, большинство компаний предпочитают тех, кто занимается сваркой в ​​полевых условиях, потому что они «почувствовать» это.

    Сварщики-подмастерье действительно чувствуют приварить TIE-IN к стали. Когда я ПРИКЛЮЧАЮ СВАРКУ с 7018, я буквально чувствую стержень слегка поддается, так как сливается со сталью.

    Руководство Сварка — Сварку выполняет человек.В SMAW (палке) держат ЖАЛОЙ и манипулируя СВАРОЧНЫМ ЭЛЕКТРОДОМ, чтобы управлять СВАРОЧНЫМ БАССЕЙНОМ. В МИГ они используют проволоку для подачи пистолета МИГ, чтобы сделать то же самое. В TIG они используют горелкой и ручной подачей присадочного прутка.

    Скорость плавления — Сколько стержня (электрода), проволоки или стержня TIG плавится за определенное время.

    Точка плавления — Аааа, кузнечик, вот куда идет металл от SOLIDUS к LIQUIDUS.См. УМНЫЙ РАЗГОВОР.

    MIG (GMAW или газовый металл Дуговая сварка) — Технически это может называться GMAW, но в магазине и на местах все, что я когда-либо слышал, было Миг.

    При сварке МИГ используется сплошная стальная проволока, свернутая в рулон. на катушке и подается через сварочный провод с вкладышем в нем. Водители толкают, тянут или оба, чтобы пропустить проволоку через провод к СВАРКУ.

    Использует несколько разные смеси, но чаще всего я использовал либо плотный углекислый газ, либо или смесь инертного газа аргона и CO2 (обычно 75/25.75% аргона, 25% CO2) для защиты ЛУЧИ сварного шва от атмосферы.

    Стр. 2 — Основные термины сварки


    Это Список условий сварки представлен вам компанией Keen Ovens, лидером в области сварочного хранения. Духовки.

    Мифы о сварке Часть 3: Сварной шов никогда не бывает таким прочным, как основной материал

    В дополнение к последнему посту о мифах о сварке и несвариваемых материалах я также часто получаю скупые звонки от дизайнера, которого «заставили» добавить сварной шов в конструкцию.

    Заказчик : «Насколько мне нужно переконструировать эту деталь для этого сварного шва?»

    Me : «Почему вы хотите переоценить дизайн?»

    Заказчик : «Что ж, сварка ослабит деталь! Мне нужно усилить это, чтобы компенсировать ».

    Au contraire. Прочность сварного шва, которая, кстати, является неоднозначным термином, связана с характеристиками основного материала, конфигурацией детали и параметрами сварного шва. Итак, возвращаясь к мифу о сварке №2 (если это металл, я могу его сварить),Заказчик спроектировал свою деталь из нержавеющей стали 303, сварной шов действительно будет слабее, чем исходный материал, и будет точкой отказа. Однако та же деталь, сделанная из отожженной 304L, может на самом деле быть более прочной в сварном шве. СЮРПРИЗ!

    Решения для повышения прочности сварных швов

    Это правда, что во многих случаях сварной шов приводит к размягчению или упрочнению материала в области сварного шва и рядом с ним, но очень часто это можно решить, выбрав другой материал или просто добавив нагрев после сварки. обработка для восстановления характеристик исходного материала.

    Быстрый пример: горячая тема в новостях сейчас — это оружие. Вы не поверите, но современные пистолеты все чаще используют лазерную сварку.

    Ну, пистолеты изготавливаются из углеродистой и легированной стали (в большинстве случаев), и эти материалы не всегда хорошо работают после сварки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
