Фрезерный станок по металлу: классификация и характеристики

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из этой статьи можно узнать, какими особенностями обладает фрезерный станок по металлу, который может использоваться в домашней мастерской: технические характеристики оборудования, классификация инструмента и его применения. В тексте кратко описаны возможности вертикальных и горизонтальных конструкций, фрезеров настольного и ручного типа, а также сверлильно-фрезерных, гравировально-фрезерных и универсальных станков с ЧПУ.

Фрезерный станок – один из самых распространенных инструментов в сфере обработки металлов

Виды фрезерных станков: фото и особенности конструкций

Для обработки металлических заготовок используются фрезерные станки. Инструмент этой категории очень популярен и широко применяется в области металлообработки. Причем можно купить фрезерный станок по металлу не только для производственных целей, но и в качестве оборудования для домашней мастерской.

Каждый из типов станков по металлу имеет свои функции, область применения и выбирается для использования в определенном направлении

В продаже представлен обширный ассортимент фрезерных инструментов. Практически все модели станков имеют одинаковое устройство и работают согласно единому принципу. Различия могут затрагивать лишь функциональную сторону, которая зависит от наличия в конструкции дополнительных систем и узловых компонентов.

Потребители могут купить фрезерные станки с ЧПУ по металлу следующих видов:

  • вертикальные;
  • горизонтальные;
  • сверлильно-фрезерные;
  • настольные токарно-фрезерные станки по металлу;
  • универсальные;
  • ручные;
  • фрезерно-гравировальные.

Перечисленные модификации являются основными. Каждый тип оборудования имеет свои характерные черты и функциональное назначение.

Настольные фрезерные станки с ЧПУ – это достаточно мощные и точные станки, которые идеально подойдут для домашних мастерских и малых предприятий

Характеристика вертикальных фрезерных станков

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

  • формирование пазов;
  • обработки рамочных деталей;
  • изготовление зубчатых колес;
  • обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

  1. Консольно-фрезерные.
  2. Бесконсольные.
Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Обратите внимание! В тех конструкциях, где отсутствует консоль, перемещение рабочего стола осуществляется за счет направляющих, размещенных на станине инструмента.

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

  • фасонные;
  • угловые;
  • концевые;
Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол
  • торцевые;
  • цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.

Специфичность сверлильно-фрезерных станков по металлу

Сверлильно-фрезерное оборудование позволяет обрабатывать как вертикальные и горизонтальные, так и наклонные поверхности. С помощью этого инструмента можно формировать пазы любых модификаций на заготовках крупного размера. Станок данного типа укомплектован сверлильно-фрезерной головкой. Она позволяет выполнять обработку поверхностей, размещенных под углом по отношению к горизонтальной оси, и операции сверления под наклоном.

На сверлильно-фрезерных станках можно эффективно и точно выполнять обработку деталей с криволинейными поверхностями, осуществлять калибровку, формировать отверстия

Отличительной особенностью настольного сверлильно-фрезерного станка по металлу является расширенный функционал. Рабочая головка может функционировать в режиме реверса. Благодаря своей универсальности этот агрегат может на высшем уровне выполнять такие востребованные операции, как сверление и фрезеровка.

Обратите внимание! За счет многофункциональности сверлильно-фрезерный станок позволяет сэкономить денежные средства при покупке, поскольку потребитель в одной конструкции получает сразу несколько полезных и эффективных инструментов. Кроме этого универсальное оборудование позволяет экономить рабочую площадь в мастерской.

Характеристика универсальных фрезерных станков по металлу для домашней мастерской

Возможности станков универсального назначения будут полезны для небольших частных производств и мастерских, которые специализируются на механических и ремонтных работах.

Универсальные фрезерные станки по металлу могут выполнять обработку различных объектов:

  • вертикальные поверхности;
  • штампы;
Универсальный фрезерный станок предназначен для выполнения металлообрабатывающих работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами, а также сверлами
  • горизонтальные плоскости;
  • поверхности спирального типа.

С учетом наличия большого количество функций универсальные фрезеры отличаются от стандартных инструментов некоторыми конструкционными особенностями. Такие важные компоненты, как коробка скоростей, узел шпинделя и другие рабочие элементы размещаются с внутренней стороны станины. В конструкции инструмента предусмотрено наличие горизонтальных и вертикальных направляющих. Они предназначены для перемещения рабочего стола и консоли.

Кроме этого рабочая поверхность может дополнительно настраиваться. Этот элемент можно установить под любым удобным углом по отношению к шпинделю.

Благодаря этому у оператора появляется возможность выполнять обработку любых металлических деталей. Не являются исключением заготовки, обладающие очень сложной конфигурацией.

Особенности настольных фрезерных станков по металлу

Конструкции настольного типа обладают компактными размерами. Благодаря чему этот тип оборудования подходит для технического оснащения различных объектов:

  1. Домашние мастерские.
Настольный фрезерный станок, обладающий достаточно высокой функциональностью, может успешно применяться для обработки заготовок из черных и цветных металлов
  1. Цеха небольших производств.
  2. Мастерские в учебных заведениях.

Для выполнения таких операций, как формирование отверстий, создание резьбы и обработка деталей лучше купить настольный фрезерный станок по металлу. Он удобен в обращении и за счет наличия различных фрез позволяет выполнять широкий спектр работ. Результат отличается достаточно высокой точностью, поскольку конструкция инструмента очень жесткая (при условии правильного монтажа).

Настольные фрезерные станки по металлу с ЧПУ имеют высокий уровень производительности, что позволяет использовать этот тип оборудования изготовления изделий небольшими серийными партиями. Несмотря на значительный показатель КПД и обширный спектр функциональных возможностей инструмент потребляет небольшое количество электрической энергии. Кроме этого конструкция имеет компактные габариты, благодаря чему ее с легкостью можно установить в мастерской с ограниченной свободной площадью.

Преимущества настольных конструкций перед стандартными моделями:

  • небольшой вес и компактные габариты;
  • простая система эксплуатации;
  • мобильность;
Заготовки, которые необходимо обработать на настольном станке, фиксируются на его рабочем столе, а сама обработка выполняется вращающимся режущим инструментом – фрезой
  • невысокий уровень шума;
  • доступная стоимость.

Обратите внимание! Размер обрабатываемой заготовки не может превышать ширину стола.

Специфичность токарно-фрезерных станков с ЧПУ по металлу

В продаже можно найти токарное оборудование для домашней мастерской, которое способно обеспечить выполнение полного цикла работ для изготовления необходимой детали.

Токарно-фрезерные станки по металлу разделяют по классу точности на следующие категории:

  • нормальная точность;
  • повышенное качество;
  • высокая точность обработки.

Используя чертеж для изготовления определенной детали необходимо указывать все допуски на линейные размеры, а также степень чистоты обработки. Настольные варианты инструмента практически ничем не отличаются от полноразмерных станков.

Токарно-фрезерные станки по металлу имеют понятный пользовательский интерфейс, позволяющий проводить контроль за производством и быстро вносить изменения в настройки оборудования

Самые распространенные виды фрез по металлу для фрезерного станка этого типа:

  • дисковые;
  • торцевые;
  • цилиндрические;
  • концевые;
  • фасонные.

Статья по теме:

Самодельный токарный станок по металлу своими руками: изготовление и эксплуатация

Выбор мощности двигателя. Создание станка на основе дрели. Техника безопасности, модификации.

Для выполнения определенных операций подбирается соответствующая режущая насадка. Токарно-фрезерные станки с ЧПУ не способны обрабатывать заготовки, которые являются телами вращения. Если в работе будут использоваться фасонные и плоские поверхности, придется перемещать деталь в необходимом направлении по отношению к режущему инструменту. Сама же фреза способна выполнять исключительно вращательные движения.

Особенности станков с ЧПУ по металлу: фрезерно-гравировальный инструмент

Фрезерно-гравировальное оборудование имеет множество преимуществ, если сравнивать его со стандартным металлообрабатывающим инструментом. Благодаря числовому программному управлению обработка деталей получается очень точной и аккуратной. Это преимущество особенно выгодно в тех случаях, когда металлическая деталь иметь сложную конфигурацию, ведь на ручном фрезерном станке достичь такого же качество крайне сложно.

Фрезерно-гравировальных станков с ЧПУ предназначен для фрезеровки и гравировки металла мелкими граверами и фрезами, ювелирной гравировки изделий

Чаще всего подобное оборудование применяется на предприятиях, занимающихся индивидуальным, а также мелкосерийным выпуском изделий. Возможности инструмента пригодятся в таких отраслях, как ювелирное, мебельное производство и изготовление сувениров. Ассортимент рынка металлообрабатывающего оборудования позволяет подобрать фрезер с необходимыми характеристиками для раскроя листового металла и нанесения надписей на изделия.

Почему выгодно купить фрезерно-гравировальный станок с ЧПУ:

  1. Простая система обслуживания.
  2. Обширный функционал.
  3. Высокое качество обработки металла.
  4. Надежность и долговечность.
  5. Высокий показатель КПД.

По типу конструкции различают следующие разновидности фрезеров:

  • автоматические конструкции, укомплектованные головкой с тремя шпинделями и пневматическим прижимом;
  • настольные фрезеры с механическим способом прижима обрабатываемой детали;
  • автоматические конструкции с пневматическим прижимом заготовки.
Вращаясь с большой скоростью, фрезы обрабатывают материал, разрезая, высверливая, раскраивая и гравируя его в соответствии с заданной программой под контролем оператора ЧПУ

Обратите внимание! Фрезерные работы на станках с ЧПУ позволили снизить почти до нуля количество бракованных изделий на производстве.

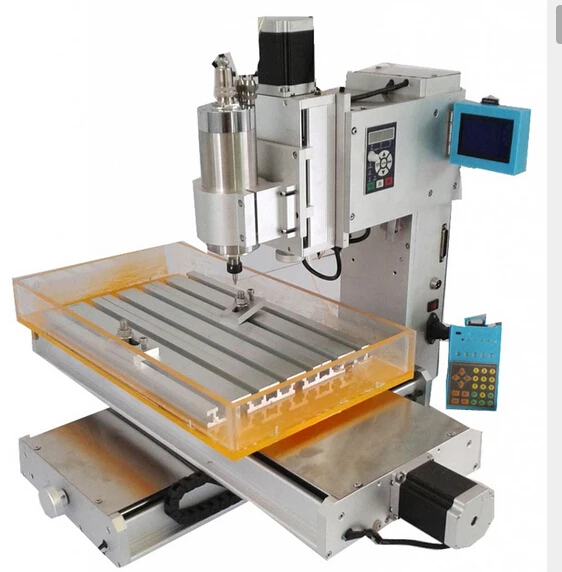

Характеристика фрезерных мини-станков по металлу

Мини-модели, предназначенные для домашних мастерских, отличаются от стационарных конструкций промышленного типа техническими характеристиками. Уровень мощности такого инструмента обычно не превышает 400 Вт. Этого достаточно для того, чтобы выполнять качественную обработку деталей из мягких металлов или для создания изделий небольшими партиями. Если же потребуется обработка заготовок, изготовленных из стали или чугуна, мощность инструмента должна превышать 600 Вт.

Отличаются и размеры столешницы. Максимальные габариты стола, которым комплектуются компактные фрезеровочные станки, составляют 65х25 см, минимальный размер – 35х15 см. Параметры подбираются с учетом деталей, которые будут подвергаться обработке.

От вращательной скорости шпинделя зависит уровень производительности фрезера, а также его способность работать с определенными материалами. Чем тверже металл, из которого изготовлена заготовка, тем меньше должна быть вращательная скорость. Для мягких сплавов и алюминия используются более высокие параметры.

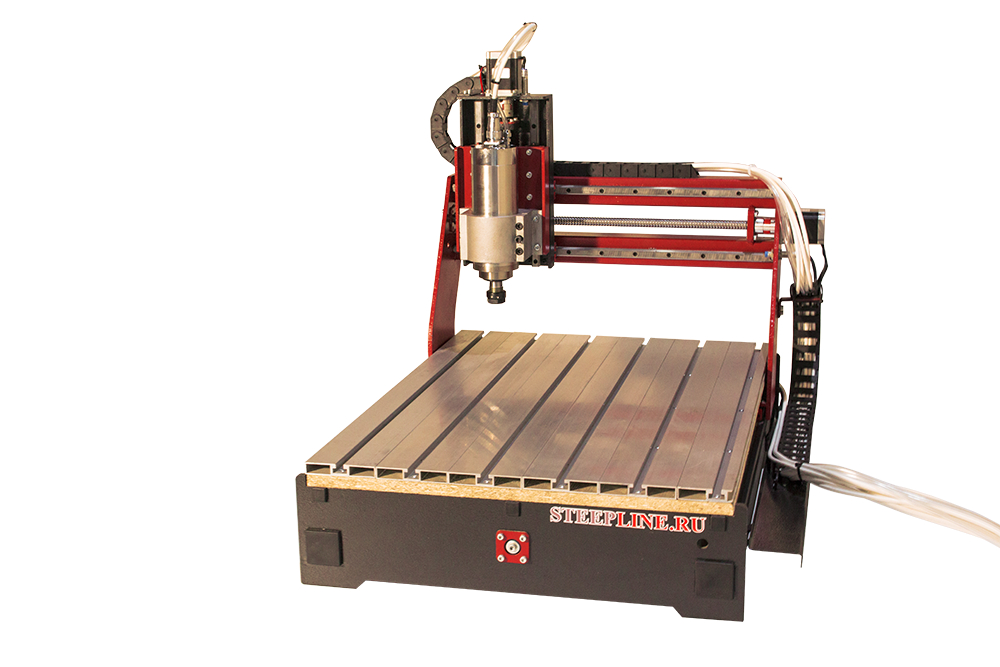

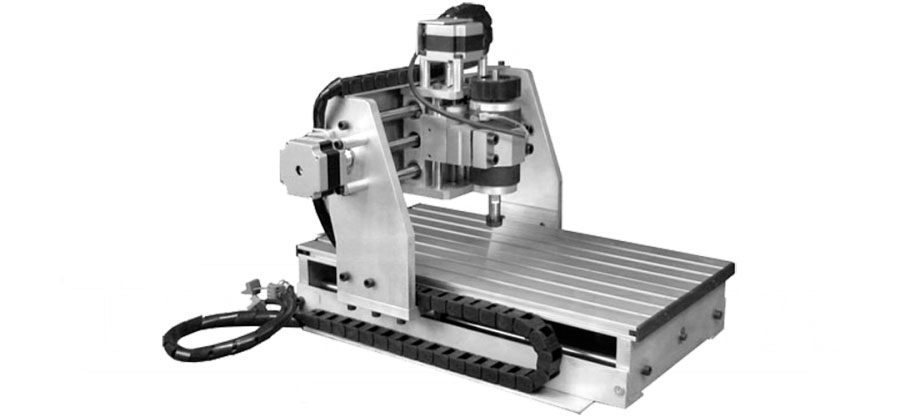

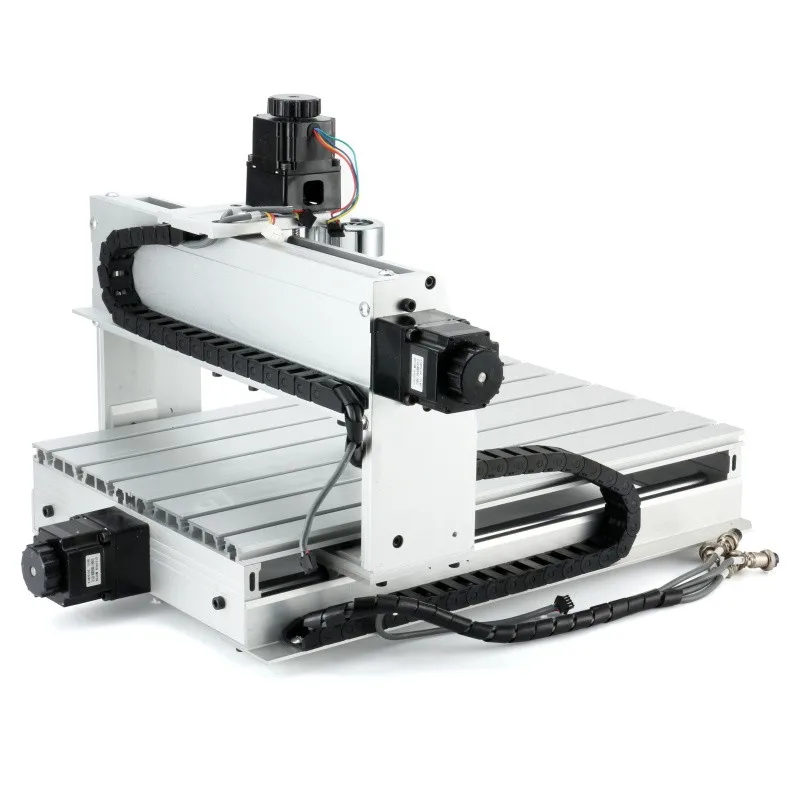

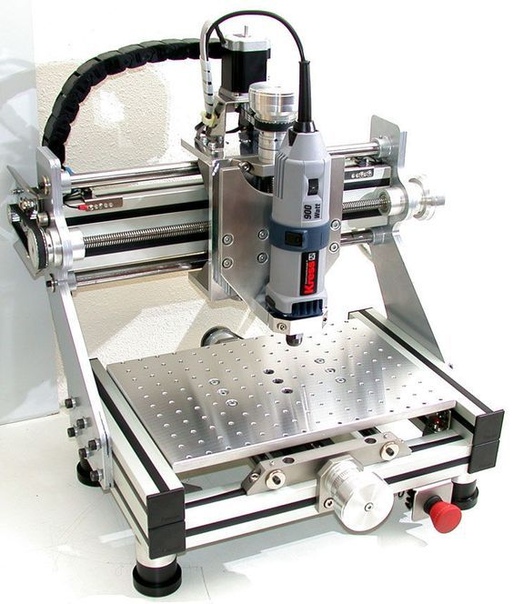

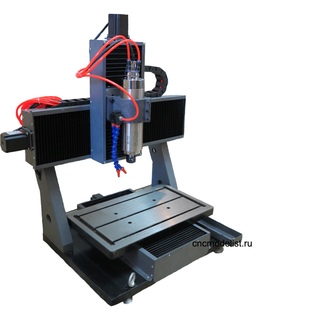

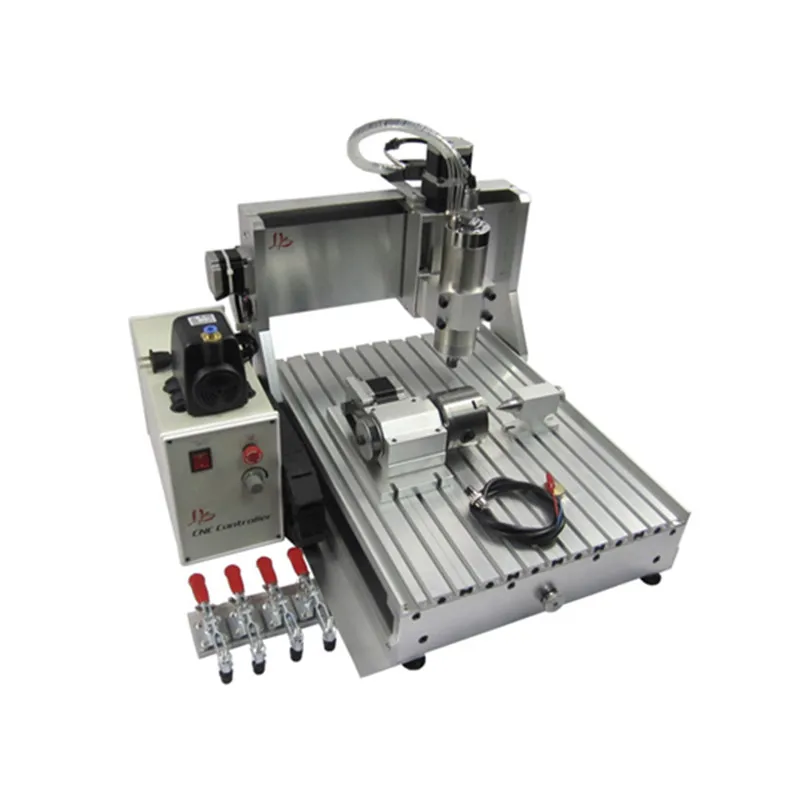

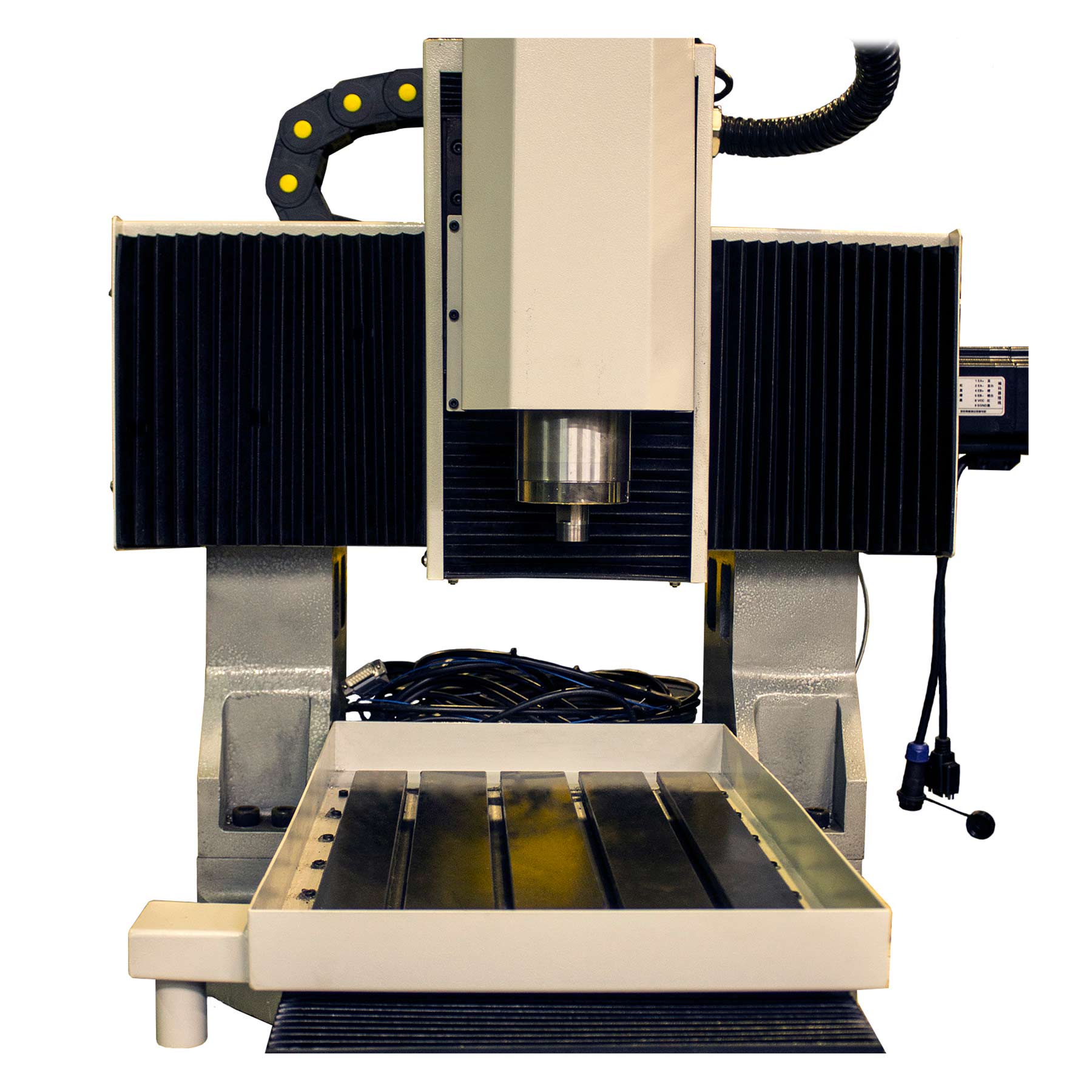

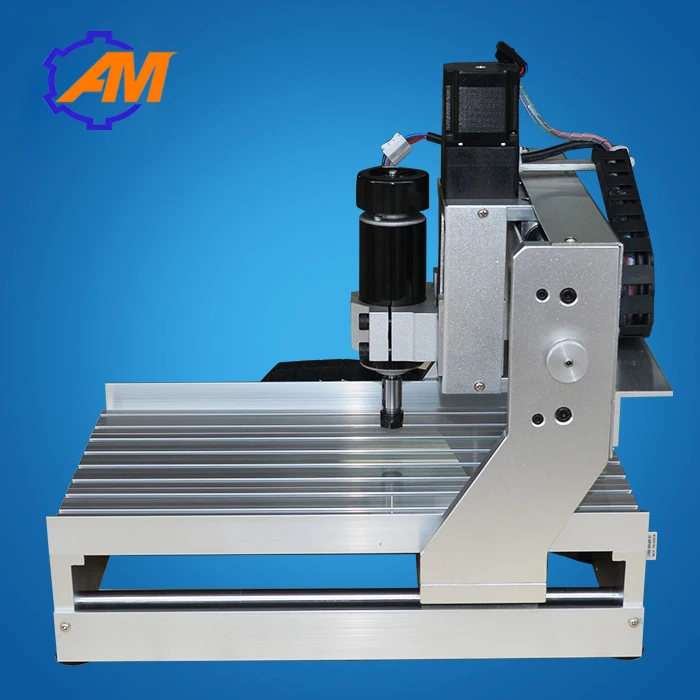

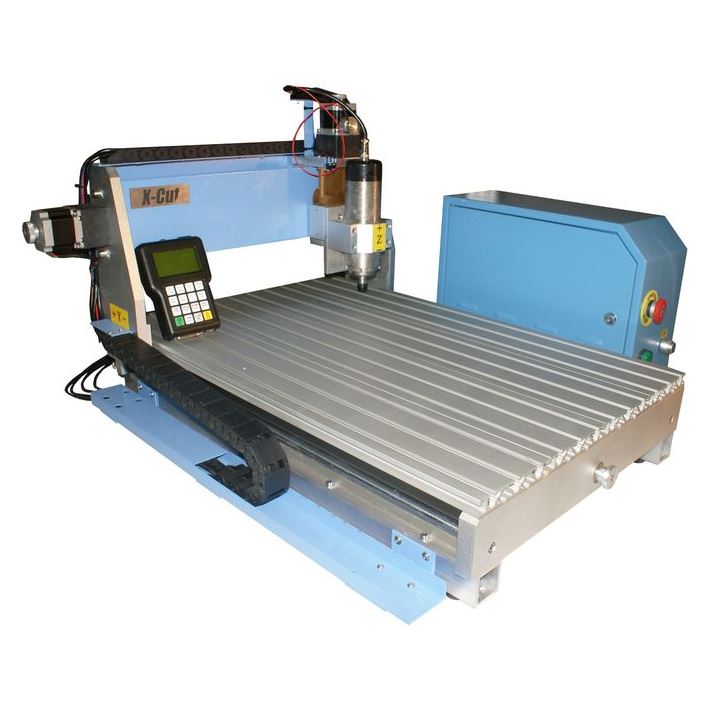

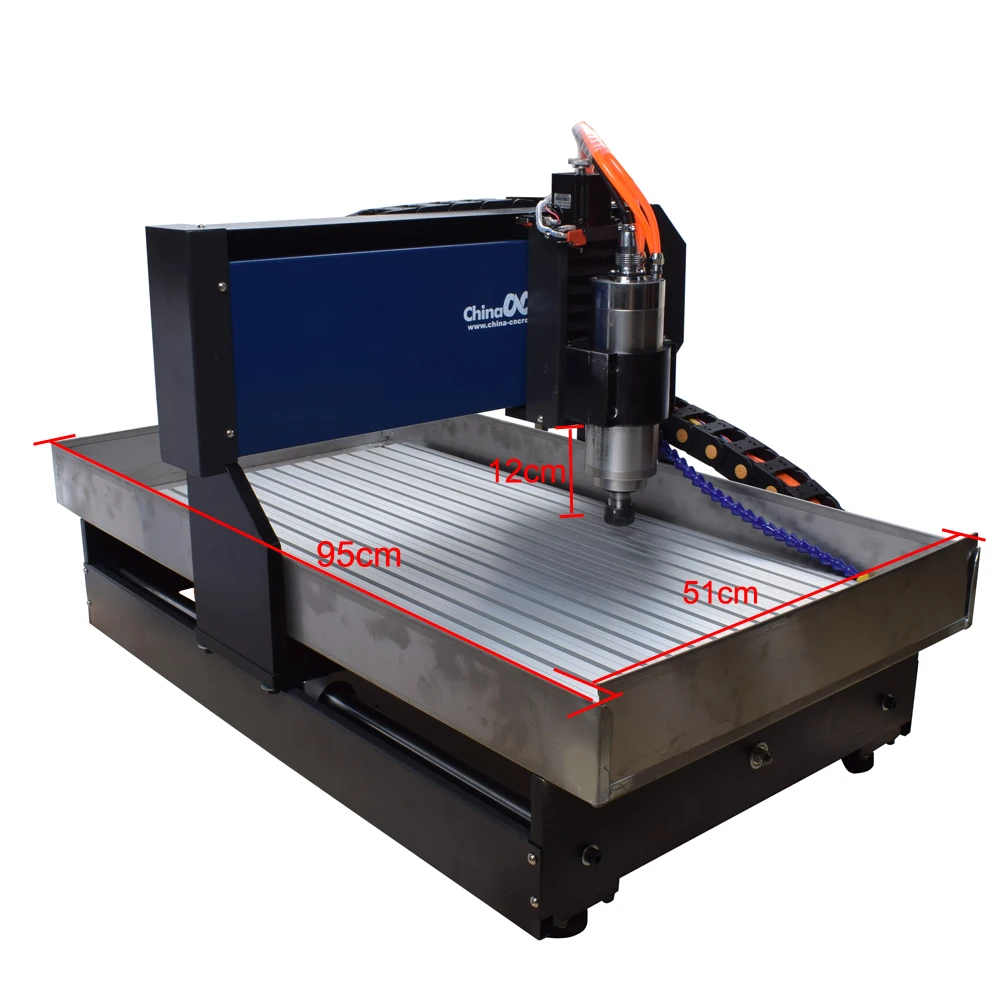

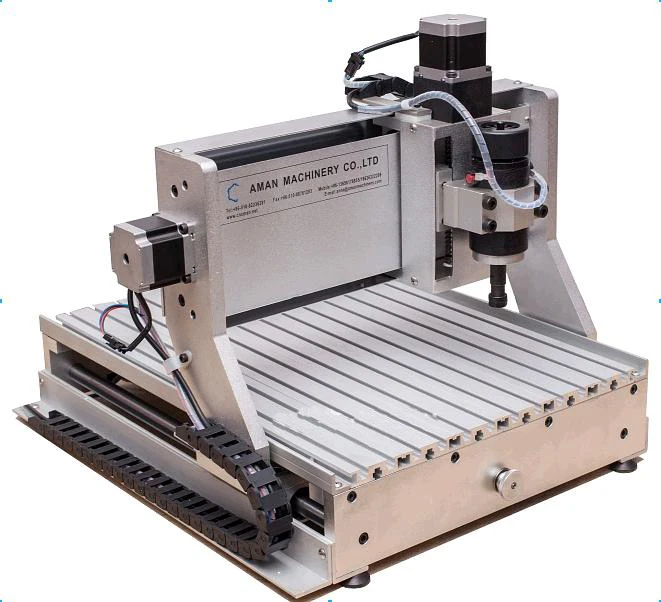

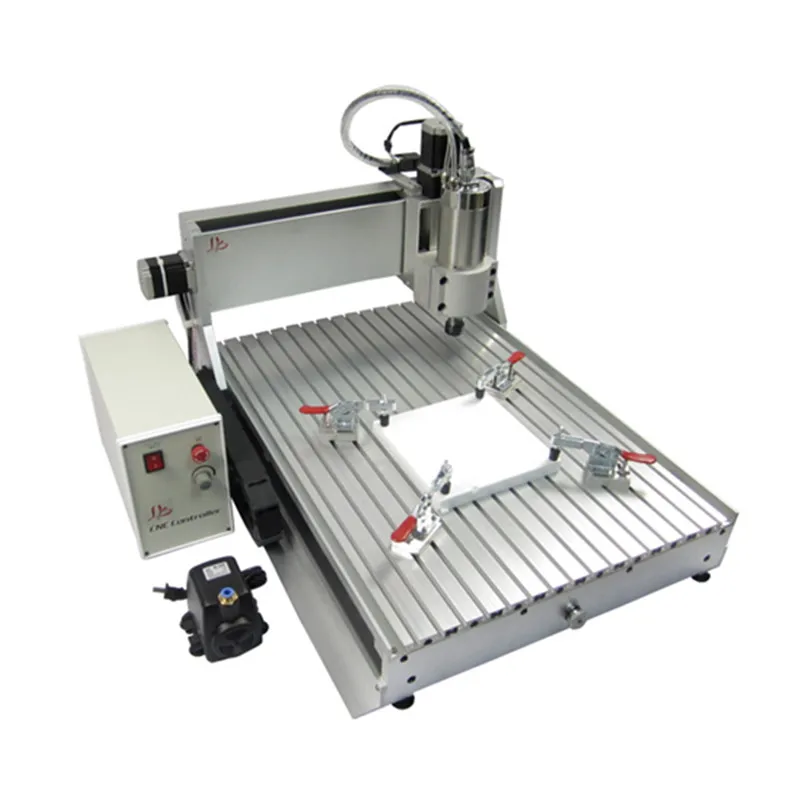

Компактный настольный фрезерный станок, оснащенный ЧПУ

Фрезерный станок по металлу: технология изготовления

Конструкции вертикального типа – самые простые в изготовлении. Для сборки потребуется ручная дрель, немного времени и усилий. Для работы потребуются недорогие и доступные детали. К тому же самодельный фрезер можно наделить дополнительными функциями и сделать из него еще и токарный инструмент.

Для изготовления самодельного фрезерного станок по металлу своими руками необходимы следующие материалы и инструменты:

  • швеллера;
  • металлическая труба с квадратным сечением;
  • сварочный аппарат;
  • ромбовидный домкрат для автомобиля;
  • металлические уголки;
  • угловая шлифовальная машинка;
  • напильник;
  • металлические штыри для изготовления осей;
  • дрель;
  • цанговый или сверлильный патрон;
  • толстый фанерный лист;
  • конус Морзе 2.
а — общий вид фрезерного станка, б -кинематическая схема. 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

Технология изготовления фрезерного станка по металлу своими руками

Сначала из металлического швеллера методом сварки необходимо соединить колонну и станину. В результате должна получиться конструкция П-образной формы. Нижняя поперечина будет выполнять функцию основания для станка. Направляющие, предназначенные для вертикального передвижения консоли, изготавливаются из уголка. Предварительно его нужно отшлифовать и прикрепить к колонне с помощью болтовых соединений.

Чтобы консоль смогла перемещаться по вертикали, будет использоваться автомобильный домкрат ромбовидного типа. Расстояние в этом случае составит 10 см. Для создания направляющих потребуется в металлическую трубу с квадратным сечением вставить штыри, имеющие навинченную резьбу. В результате столешница сможет перемещаться назад и вперед в пределах отрезка равного 9 см, а боковая амплитуда составит 13 см.

Полезный совет! Перед сборкой самодельной конструкции не помешает ознакомиться с принципом работы и устройством заводского оборудования, изучить чертежи и тщательно подготовить детали, необходимые для работы.

Схематическое изображение фрезерного станка по металлу

Столешница изготавливается из фанерного листа. Для фиксации используются винты, головки которых следует утопить. После этого на столешницу нужно установить тиски. Они могут быть самодельными: конструкция сваривается из трубы с квадратным профилем и металлического уголка, через них необходимо пропустить штырь, имеющий резьбу. В качестве крепежных элементов для фиксации тисков на столешнице можно использовать саморезы.

Далее в станине закрепляется дрель. Делается это так, чтобы шпиндель в итоге смотрел вниз. Фиксация выполняется методом винтового соединения. Предварительно для этого необходимо приварить специальные перемычки. Затем к шпинделю крепится конус Морзе 2 с последующей установкой на него цангового или сверлильного патрона.

На полученном самодельном станке можно выполнять обработку заготовок, изготовленных из мягких металлов, например, алюминия или бронзы. В данном случае во время работы перемещается консоль, в то время как фрезер остается в неподвижном состоянии. Конструкцию можно изготовить и другим способом, чтобы заготовка была фиксированной, а фрезер с кареткой перемещался. Для этого потребуется лифт.

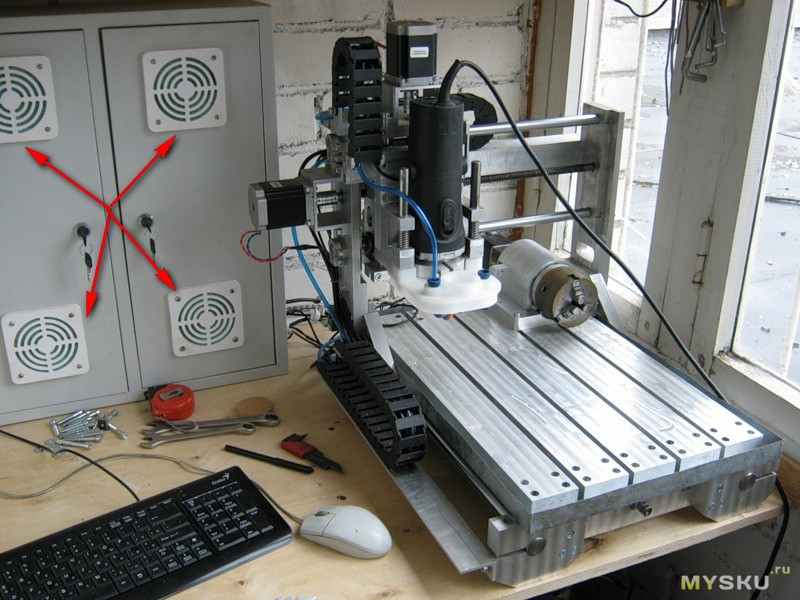

Фрезерный станок по металлу в процессе сборки

Как изготовить лифт для самодельного фрезерного станка по металлу

За счет рычага или воротка лифт будет плавно перемещаться вдоль фрезера. При этом отсутствует непосредственный контакт мастера с оборудованием. По этой причине желательно заранее точно рассчитать все размеры формируемых пазов и быстро выполнять смену резаков.

Технология изготовления лифта:

  1. Из куска текстолита вырезается пластина и закрепляется на столешнице. Она будет использоваться в качестве опоры.
  2. К опорной пластине крепится две стойки. Обязательно нужно проследить, чтобы они были параллельны друг другу.
  3. Стойки будут использоваться для перемещения каретки, на которую монтируется фрезер. Движение будет обеспечиваться за счет толкающего механизма.

Обратите внимание! Конструкция лифта должна получиться устойчивой и жесткой. При наличии даже малейшего люфта может нарушиться операция обработки и появиться брак на детали.

На эффективность обработки металлических деталей влияет не только качество станка, но и координатный стол, на котором фиксируется заготовка. Он представлен в виде плоской плиты и может иметь от 1 до 3 степеней свободы. Если предполагается обработка плоских деталей, достаточно, чтобы стол перемещался в горизонтальном направлении. Работа с объемными изделиями требует еще и вертикального перемещения. То же самое касается конструкций, в которых сверло неподвижно фиксируется.

Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий

Как создать координатный стол своими руками: подбор материалов и комплектующих

Конструкция координатного стола может перемещаться за счет электричества, механики или ЧПУ. В качестве материала для изготовления основы можно взять алюминий, сталь или чугун. Выбор зависит от веса заготовок, которые будут обрабатываться на станке. Основание из алюминиевой рамы собирается и фиксируется за счет резьбовых соединений. В результате получается простая и легкая конструкция, доступная в цене.

Из чугуна изготавливаются литые конструкции. Они получаются очень тяжелыми, зато позволяют выполнять большие производственные объемы. Литая конструкция устанавливается стационарно на фундамент.

Станину лучше изготовить из металла, воспользовавшись сварочным аппаратом. При этом очень важно снизить сварное напряжение материала отпусканием. В противном случае высокая вращательная скорость оборудования станет причиной появления трещин. Стол может быть портальным (для плоских изделий) или крестовым (для трехсторонней обработки объемных заготовок).

При изготовлении координатного стола особое внимание нужно уделить правильному выбору направляющих, а также методу их крепления. Для работы обычно используются элементы цилиндрического или рельсового типа. Они располагают возможностью надстройки каретки и имеют уже установленные подшипниковые узлы.

Конструкция и размеры координатного стола

Подбирая направляющие, следует также учитывать тип привода. Если в работе нужна высокая точность, лучше отдать предпочтение подшипникам скольжения. Чтобы уменьшить трение подойдут подшипники качения, однако они создадут люфт.

С учетом технических особенностей каретки можно выделить два виды направляющих:

  1. С фланцем увеличенного размера – элемент крепится в нижней части стола.
  2. Безфланцевые – фиксируются обычным способом через резьбовые отверстия.

Для самодельного стола может использоваться шарико-винтовая (6-12 мкм), зубчато-реечная (до 10 мкм) или ременная передача (50-100 мкм). Каждая из этих систем имеет как преимущества, так и недостатки, поэтому выбор зависит от типа работ, которые будут выполняться на станке. Чтобы увеличить срок службы всех движущих механизмов, желательно своевременно выполнять чистку узловых элементов от мусора и пыли, а также смазывать их.

Вариант самодельного координатного стола

В целом изготовить домашний фрезер и стол для него очень просто. Главное при этом – учитывать условия работы и соблюдать требования безопасности. Все механизмы, присутствующие в конструкции, должны соответствовать друг другу по параметрам: срок службы, загруженность, время остывания и нагревания. Если эти показатели будут совпадать, в процессе работы инструмент будет давать хорошие результаты. Это требование имеет особое значение, если оборудование для домашней мастерской изготавливается самостоятельно.

Фрезерная обработка. Статьи компании «ГраверМарк»





Теги для поиска:

фрезерный станок, фреза, milling, станок, металлообработка, фрезерные работы, цанга, фрезеровщик, концевая фреза, цанговый патрон, тиски, расточные работы, как научиться фрезеровать, как выбрать тиски, как заточить фрезу, miller, балеринка, фрезеровщик видеокурс, универсальный фрезерный станок, уроки фрезерования, фрезерование стали, как фрезеровать, как правильно фрезеровать, универсальный станок, фрезерование, фрезеровка, как фрезеровать аллюминий, jet, фрезерный стол, индикаторная стойка, фрезерный, синусный стол, своими руками, milling cutter, обзор, металл, numerical control, как заточить сверло, деревообработка, фрезер, wood, cnc, столярная мастерская, самодельные станки, frezer, чпу, станок с чпу, станочные тиски, технология, токарный, джет, обработка, станки, резьба, дерево, профиль, делительная головка, wooden, настольный станок, самоделки, самоделка, самодельный фрезерный станок, фрезерный станок по дереву, обработка металла, станок по металлу, мебельный мастер, координатный стол, вакуумный стол, медь, станок чпу, токарный станок, вертикальный фрезерный станок, токарь, чпу станок, дулин, сталь, столярка видео, mill, мебель из дерева, поделки своими руками, деревянная мебель, станок по дереву, мебель из массива, мебель своими руками, фрезерный станок своими руками, поделки из дерева, столярный мастер, столярные работы, как фрезеровать шестерни, ютуб столярка, столярные изделия, станок из фрезера, кит, посылки из китая, кит набор, kit, электроника, стойка, держатель дрели, дрель, сверление, гравер, самодельщик, распаковка, профиль, фрезы, конструктор, мастерская, фрезерный станок из гравера, фрезерный станок из китая, мини фрезерный станок своими руками, токарный станок по металлу, мини фрезер, координатный столик из китая, токарно-фрезерный станок, универсальный токарный станок, сверлильно-фрезерный станок, сверлильно-фрезерный станок по металлу, сверлильно-фрезерный станок по металлу jet, сверлильно-фрезерный станок по металлу jet, станок по дереву с чпу, пупырка, фрезеровка дерева быльце, фрезеровка ножки стула, фрезеровка ножки стола, фрезерные станки чпу полифасад, фрезеровка алюминия, деревообработка чпу, самодельный, 3d фрезерный станок, 3д фрезеровка, полифасад, фрезерный станок полифасад, cnc software/mastercam (brand), milling (invention), покупка фрезерного станка, гараж, четырех осевая фрезеровка, фрезеровка дерева, фрезерный станок 4 оси, 4-оси станок чпу, станки полифасад, стол фрезерный, g-code, миниатьрный фрезер, массив, мастер-класс, рейсмус, фуганок, видеоурок, миниатюрный станок, обзор станка, #перваястружка, #сборка, #buildlog, вертикально-фрезерный станок настольный фрезерный станок , видео урок, красное дерево, гравировальный станок, мини токарный станок, сверлильный станок, точильный станок, сверлильные станки, чпу фрезер, сборка, фрезерный станок с чпу, вертикально фрезерный станок, купить токарный станок, сверлильно-фрезерный, борфрезы, консоль, пиление, сверлильная стойка, перехоная втулка, отрезной станок, homemade, miling, #build, #фрезерный, составление уп, написание уп, фрезерование дисковой фрезой, дисковая фреза, cnc code, обработка чугуна, самодельный чпу, токарка чпу, токарная обработка, деревообрабатывающий станок своими руками, homemade milling machine for wood. , как закрепить ручной фрезер на стойке для дрели, эксклюзивный фрезерный станок, оригинальный фрезерный станок по дереву, универсальный фрезерный станок для дерева, rav, rav-group, деревообработка столярка изготовление приспособлений, cnc mill, collet, aleksandr bryukner, александр брюкнер, milling machine .h. 2 milling of curved panels, milling (product category), столярное дело, делаем руками, #mill, #чпу, #cnc, заточка, nc machine, фрезерные станки с чпу, precission milling, simple collet, как выбрать чпу фрезер, nc, woodworking, machine programming, electronic machine, тяп ляп, фрезерный стол из ручного фрезера, школьный фрезерный станок, школьный токарный станок, токарный станок тв7, шестерни на станок, шабрение, чернега, chernega rose, шабер, шестерни, шестеренки, фрезеровка меди, настольный фрезер, купить джет, фрезерный станок по дереву jet, обзор фрезерный станок по дереву jet, купить фрезерный станок, видеообзор, отзывы, презентация, инструкция, фрезерное дело, фрезерный интрумент, из говна конфетка, настольный фрезерный станон, остнастка фрезерная, делительный стол, расточная головка, красивый станок, гитара токарного станка, сменные шестерни, горизонтальный станок, приемущества горизонтального, горизонтальный шпиндель, лучшие обзоры, обзоры станков, врезерный с горизонтальным, как использовать горизонтально фрезерный, супер токарный станок, обзоры станков, станки для детей, развитие детей, фрезеровщик 80, фрезеровщики, сменная шестерня, резьба по металлу, мастера своего дела, 3д печать, 3д станок, самодельный станок, станок своими руками, чем занять ребенка, токарь 80 лвл, топ станок, невероятная техника, топ техника, топ изобретения, интернет-магазин, 220 вольт, wooden joinery, tools, milling machine, по, металлу, энкор, корвет, desktop milling machine, настольный фрезерный станок, стол под фрезер, демонтировать фрезер, закрепления фрезера снизу, ручной фрезер, ручной фрезер bosch, фрезерный станок технореал, обработка металла фрезерованием, художественная, демонстрация, самодельный фрезерный станок по дереву с насадными фрезами, сверлильный, плоскошлифовальный, настольный сверлильно-фрезерный станок по металлу, настольный сверлильно-фрезерный станок по металлу jet, настольный сверлильно-фрезерный станок по металлу токарные работы +по металлу, токарное дело, фигуры, токарные работы, механообработка, болт и гайка, токарно фрезерные работы, работа +на фрезерном станке, стол для фрезера, bosch 1400 ace, вакумный шемпол, широкоуниверсальный фрезерный станок, jettools, фрезирование, фрезировка, станки по металлу, фрезеровка стали, фреза по металлу, metalworking, маталлообработка, technology (industry), изготовление, алюминий, станок на производство, как фрезеровать сталь, альтернативный фрезерный станок, фрезерный станок из стойки для дрели, как сделать фрезерный станок4 из дрели, что можно сделать из дрели, где заказать фрезеровку, стол для ручного фрезера, фрезерный стол своими руками, заказать металлообработку, фрезерный станок из дрели своими руками, филенка с резьбой, замедленная съемка фрезерования, jet jmd-1452ts dro, как выбрать фрезу?, прорезная решетка, 3d, экраны для батарей, резьба по дереву, настольный сверлильно-фрезерный станок, гравировальный станок, гравировка, чпу, cnc, гравер, гравировка по камню, станок, фрезерно-гравировальный станок, чпу станок, гравировальный станок для памятников, китай, вудтек, woodtec, мастер, сборка, лазерный гравер, фрезерно-гравировальный станок с чпу, woodtec видео, лазерный станок, александрович, сергей, лазер, фрезер, станок чпу, распаковка, engraving machine, как это делаеться гравировка, ударный гравировальный станок, станок для памятников, how to do engraving of, 500mw, diy, neje, гравировка памятников, tool for engraving, engraving, станок для гравировки, гравировальный станок с чпу, лазерный гравировальный станок, гравировка на камне, изготовление памятников, cnc laser, с чпу, фрезерный станок, гравировка камня, посылка из китая, поделки, гравировальный станок по камню, aliexpress, сауно, гравировальный, посылка, обзор, алиэкспресс, работа на камне, нанесение изображения на памятник, портрет на памятнике, работа на граните, test, памятники, гравірувальний станок, самодельный чпу станок, мастерская, фрезеровка, металлообработка, cnc tehnologi ru, производство гравировального станка, cutmaster, www. vectorcnc.ru, laser engraving machine, engraving on stone, machine engraving on stone, гравировальный аппарат, станок по камню, планшетный станок, продажа, quick 6090t, гравировочный станок самодельный, станок дако, machine daco, надпись на пластмассе, tb6560, выбвать на граните, гравер лазерный, гравировка по дереву, daco, выжигание на фанере, купить гравировальный станок, швп, гравировальные, фрезерные работы, фанера, гравировки, продам станок, продаем, станки гефест-гравер, гравирование, производство балясины, как заработать на станке, красивая мебель, станок для маллого бизнеса, деревообработка, деревообработчик, производитель мебели, производство мебели, гравер5, станок с чпу, vectorcnc, гравировка по стеклу, purelogic, cnc-tehnologi, гравировально-фрезерный станок, hiwin, интернет-магазин, заказать, украина, программа для гравировки, сборка гравировальной машины, тест, фрезерно, испытание, шаговый двигатель, технологии, гравировальный станок ударный, станок сауно, гравировальный станок сауно, купить сауно станок, гравировальный станок зубр, ретушь под сауно, ретушь под гравировальный станок, обучение ретуши, гравировальный станок гранит, станок для гравировки гранита, лазерный чпу станок, co2 laser engraving machine, chinese co2 laser engraving machine 40w 200*300mm, крепление, 40w chinese laser cutter, гравировка гранита, 40w, ретушь под дятел, ретушь под гравер, лазерный гравировальный станок с чпу, модернизация чпу, самодельный лазерный гравировальный станок, лазерная гравировка, cnc lathe, woodtec vh 2030, lazer, самодельный лазерный гравировальный станок с чпу, woodtec va 2030, станок топаз, ударно-гравировальный станок, рутшь под зубр, граверный станок, ударная гравировка, станок с чпу с автоматической сменой инструмента, гравировальные станки, бук, бамбук, сувениры, фрезерно-гравировальные услуги. подарки, установка, элементы декора, фрезерно-гравировальный станок cnc 3020+4d, 3d и 2d панно, обработка дерева, cnc 3020, ударно гравировальны станок, монтаж, автоматизация производства, машиностроение, станкостроение, станок для бизнеса, промышленное оборудование, станок для резьбы, производитель станков, картины, иконы, резка, техники; конструкторы, сборные модели игрушек, мастер и мастерица, http://vk.com/club57362541, конический гравер, cnc 3020+4d, прочую сувенирную и подарочную продукцию, настенные часы, значки, магниты на холодильник, рамки, брелоки, таблички, номерки, жетоны, #мебельизмассива, оси, гравировальный станок для ювелирных работ, настольный гравировальный станок с чпу, настольный станок с чпу, чпу для стоматологов, профессиональный станок с чпу., качественные гравировально-фрезерные станки, алекспресс, фрезерный станок с чпу, чпу станок для стоматологов, сделать самому станок, ru, гравировать на камне, magic 50, настольный гравер, станок для ювелирных изделий с чпу, для гравировки, для обработки бронзы, чпу для работы с металом, в, mirtels, миртелс, станки сауно, русском, станки миртелс, станко для гравировки памятника, станок гравировальный для камня, рублях, грузоперевозки, логистика, оборудование, станки, фрезерно-гравировальный, станки для китайского гранита, станки для гранита, engraving of, станок по граниту, 1000mw, мини бизнес, laser engraver printer, лазерный, гравёр, настройка, выжигатель, китая. , neje dk-8 pro-5, аліекспрес, отследить, как, обзор.алиэкспресс, лазерный гравер цена, посылки, алиэкспресс., выжигание, примеры работ, artcam, арткам, осевой, engraving (visual art form), станок гравировочный, гранит, всяко, трех, наладка, руками, своими, из, разно, мое мнение, запуск, отзыв, гравировальные ударные станки, денис, sauno, гравировальный санок, фрезерно гравировальный станок, unboxig, лучшие гравировальные станки по камню, лазерный гравировальный станок по камню, купить ударно-гравировальный станок по камню, станок цена, чпу +по дереву, станок чпу цена, станок чпу купить, станок чпу +по дереву, фрезерных станков чпу дереву, чпу станок +по дереву цена, фрезерный чпу, график-3к, дерево токарный станок чпу дерево токарный станок, дерево копия токарный, машина производство factroy, фрезерный станок машина, резьба машины, jinan фрезерный станок, автоматическая машина древесины, где, review (media genre), машина нога мебель, инструмент ручка машина, фрезерный станок станок, дерево токарный станок, дерево бейсбольной битой токарный, техника центр с чпу, мебель машина, лестничные колонна токарный, нюэл сообщение машина, фрезерный станок +с чпу, фрезерных станков чпу, arduino, chinagreat, club, китайчик, смастерить, полезные поделки, гравировка портрета на станке, чпу лазер, сделай сам, лазерно гравировальный, лазерный станок чпу, на, в домашних условиях, из подручных средств, управление, как сделать,






фрезерный станок мини

Мини Фрезерный Станок Чпу — Купить Недорого у

Bigl. ua Мини фрезерный станок чпу — широкий выбор, доступные цены. Мини фрезерный станок чпу — купить в надежном интернет-магазине на торговой площадке Бигль!

get price

Настольный мини фрезерный станок по металлу-первая

Sep 07, 2013Самодельный настольный фрезерный станок по металлу,собран за 2 месяца из подручных материалов

get price作者: Oleg Matsibora

Фрезерный станок Мини Фрезерный станок с конусом ISO 40

Фрезерный станок Мини с ЧПУ и ходами 406 x 305 x 254 мм Take 30% off your entire purchase of any new Haas machine including options! And, receive a second year warranty for FREE!

get price

Настольный фрезерный станок ТЕХНОРЕАЛ TM 25 BL. Desktop

Dec 26, 2017Обзор и знакомство с настольным фрезерным станком TM 25 BL от компании ТЕХНОРЕАЛ https://technoreal.ru

get price作者: Владимир Жиленко

Настольный фрезерный станок по металлу. Купить мини

Продажа настольных (мини) фрезерных станков по металлу в интернет магазине ?Рустан?. Быстрая доставка по Москве. Гарантия на оборудование. Цены и

get price

Мини-фрезерный станок своими руками

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого фрезерного станка своими руками. Станок управляется вручную, при помощи тумблеров, за протяжку отвечают два

get price

Фрезерный Станок OLX.ua

Фрезерный Станок OLX.ua. Слідкуйте за результатами цього пошуку, щоб дізнаватися про нові оголошення за обраними критеріями

get price

Мини Чпу станок купить, Лазерный Гравер цена/ LaserMiniShop

Мини фрезерный станок с ЧПУ используют для деревообработки и резки металла. В цанговый зажим шпинделя устанавливают фрезу, с помощью которой производят обработку заготовки.

get price

Фрезерные станки купить сверлильно-фрезерные, консольно

Купить фрезерные станки: цены, характеристики, отзывы, бесконтактная выдача товара. 270 магазинов по Москве и России. Надежные Фрезерные станки продажа оптом и в розницу, каталог и прайс лист на 411 товаров.

get price

Фрезерный станок по дереву в Украине. Сравнить цены

Фрезерный станок по дереву. Продажа, поиск, поставщики и магазины, цены в Украине Фрезерный мини станок по дереву Proxxon MP 400. Доставка из г. Львов

get price

Фрезерный станок Мини Фрезерный станок с конусом ISO

Фрезерный станок Мини с ЧПУ и ходами 406 x 305 x 254 мм Take 30% off your entire purchase of any new Haas machine including options! And, receive a second year warranty for FREE!

get price

Мини-фрезерный станок своими руками

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого фрезерного станка своими руками. Станок управляется вручную, при помощи тумблеров, за протяжку отвечают два

get price

Мини Чпу станок купить, Лазерный Гравер цена/ LaserMiniShop

Мини фрезерный станок с ЧПУ используют для деревообработки и резки металла. В цанговый зажим шпинделя устанавливают фрезу, с помощью которой производят обработку заготовки.

get price

Мини лазерный станок с ЧПУ

Фрезерный ЧПУ станок популярная машина на сегодня. Перед тем, как начать его поиск, необходимо определить, для чего именно вы будете его использовать.

get price

Самодельный фрезерный станок по металлу своими руками

Чпу фрезерный станок по металлу своими руками. Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

get price

Мини фрезерный настольный станок в Украине. Сравнить

Мини фрезерный настольный станок. Продажа, поиск, поставщики и магазины, цены в Украине

get price

Купить Мини Токарный Станок Фрезерный Станок оптом из

Alibaba предлагает мини токарный станок фрезерный станок, 997 видов. Примерно 22% из них составляют механическая обработка, 21% — токарный станок с чпу, 21% — ручной токарный станок.

get price

Фрезерный станок по дереву своими руками: пошаговая

Фрезерный станок по дереву своими руками: устройство и схема инструмента, чертежи и инструкция по изготовлению электроприбора и стола для его установки.

get price

Китайский 3-х осевой фрезерно-гравировальный станок с ЧПУ

Feb 17, 2018Наконец-то пришел и мой ЧПУ фрезеровальный станок. Распаковываем, собираем, запускаем.

get price作者: Bonn Factory

Настольный фрезерный станок с ЧПУ по металлу

Конструкция и принцип работы такого устройства, как настольный фрезерный станок с ЧПУ. Обработка металла и других материалов на универсальных мини станках.

get price

МИНИ ЧПУ станок Фрезерный CNC 3018 по дереву Акция

Фрезерно-гравировальные мини станки с ЧПУ для хобби, дома и бизнеса. Используются для резки по дереву и лазерной гравировки. +7 905 5840786 Фрезерный станок cnc 3018 pro / 300 Вт с рабочим столом 30 х 18

get price

Мини фрезерный станок в Украине. Сравнить цены, купить

Мини фрезерный станок. Продажа, поиск, поставщики и магазины, цены в Украине

get price

Токарный станок по металлу для дома настольное мини

Особенности и преимущества настольных станков Мини токарный станок, что логично, специально предназначен для того, чтобы на нем обрабатывались изделия небольшого размера.

get price

Фрезерный станок с ЧПУ по дереву

Фрезерный мини-станок по дереву с ЧПУ В отличие от громоздких стационарных фрезерных установок, мини-станки имеют компактные габариты и размещаются на столах.

get price

Мини лазерный станок с ЧПУ

Фрезерный ЧПУ станок популярная машина на сегодня. Перед тем, как начать его поиск, необходимо определить, для чего именно вы будете его использовать.

get price

Самодельный фрезерный станок по металлу своими руками

Чпу фрезерный станок по металлу своими руками. Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

get price

МИНИ ЧПУ станок Фрезерный CNC 3018 по дереву Акция

Фрезерно-гравировальные мини станки с ЧПУ для хобби, дома и бизнеса. Используются для резки по дереву и лазерной гравировки. +7 905 5840786 Фрезерный станок cnc 3018 pro / 300 Вт с рабочим столом 30 х 18

get price

Фрезерный станок с ЧПУ по дереву

Фрезерный мини-станок по дереву с ЧПУ В отличие от громоздких стационарных фрезерных установок, мини-станки имеют компактные габариты и размещаются на столах.

get price

Купить Горизонтальный Мини Фрезерный Станок оптом из

Токарный и фрезерный станок с ЧПУ, фрезерный многоугольник, используется мини фрезерный станок с ЧПУ 1 500,00 $-2 000,00 $ / компл.

get price

Купить Мини Токарный Станок Фрезерный Станок оптом из

Alibaba предлагает мини токарный станок фрезерный станок, 997 видов. Примерно 22% из них составляют механическая обработка, 21% — токарный станок с чпу, 21% — ручной токарный станок.

get price

Купить фрезерный станок с ЧПУ. Фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ Кречет 6012, модификации 2020 года увеличенная версия Кречет 6090 с рабочим полем 600х1200 мм. Кречет 6012 спроектирован для

get price

Мини токарные станки по металлу в Украине. Сравнить цены

Мини токарные станки по металлу. Продажа, поиск, поставщики и магазины, цены в Украине

get price

Фрезерный Все о ЧПУ

Фрезерный ЧПУ станок популярная машина на сегодня. Перед тем, как начать его поиск, необходимо определить, для чего именно вы будете его использовать.

get price

Горизонтально-фрезерный станок: характеристики, схемы,

1.92 Строим самодельный фрезерный ЧПУ станок Самодельный ЧПУ фрезерный станок: подробности процесса сборки, обзор нужных комплектов и наборов, личный опыт.

get price

Фрезерный станок по дереву своими руками: чертежи с

Как правильно сделать фрезерный станок по дереву своими руками в домашних условиях пошаговая инструкция. Схемы, необходимые инструменты, варианты конструкции.

get price

Фрезерный станок мини xendoll Google Docs

Фрезерный станок мини xendoll. Доступно 10 поставщиков, которые предлагают xendoll токарный станок с чпу, основном из региона East. Из набора министанков W50000 возможно собрать 8 видов станков, таких

get price

Фрезерные настольные станки с ЧПУ от Roland (Роланд

Фрезерный станок, может быть использован для создания пресс-форм, изготовления матриц для термовакуумной формовки, разработки клише для тиснения,

get price

Фрезерный станок Супер Мини Фрезерный станок с

Фрезерный станок Супер Мини отличается более быстрым устройством смены инструмента, более быстрым шпинделем и более высокими форсированными перемещениями для лучшей продуктивности и

get price

Самодельные мини токарные станки по металлу

Самодельные станки

(Из книги Е. Васильева «Маленькие станки»)

Самоделкины из разных стран естественно не обошли вниманием и маленькие станочки. Вот несколько самодельных конструкций. В таких проектах обычно используются круглые шлифованные стержни в качестве направляющих, и потому такие конструкции часто напоминают легендарный Unimat DB/SL.

Пример самодельного станочка показан на фото (его основные корпусные детали изготовлены из алюминия).

В следующем токарном цыплёночке используется цанговый патрон с набором цанг от станка «Taig». На фото общий вид.

Дополнительные фото:

Передняя бабка,

Задняя бабка,

Шпиндель,

Суппорт

Цанги.

Как видим, простые в изготовлении круглые направляющие применяются во многих конструкциях. Но существует устойчивое мнение о слишком низкой жесткости такой конструкции. Возможно, это так, но у меня появилось подозрение — не миф ли это.

Может быть, направляющие и не виноваты во всех грехах, что им приписывают? Маленький станок любой конструкции, ну может за исключением промышленных станочков, имеет скромный запас жесткости. Например, я пользуюсь станками, где направляющие обычные, литые чугунные. И когда начинается свист и вибрация, я ищу причины в другом, подпираю деталь центром задней бабки, меняю режимы резания, меняю заточку резца и, в конце концов, нахожу какой-то приемлемый вариант и работаю. Но с проблемой низкой жесткости я и без круглых направляющих сталкиваюсь частенько. А вот если бы направляющие этих станочков были круглыми, возможно я бы пенял и плевался на них, не подозревая, что причина совсем не там.

Конечно, нет дыма без огня, но Юниматы DB/SL по-прежнему народ покупает очень охотно. И менять их ни на что не хочет, ни смотря на вроде бы низкую жесткость круглых направляющих. Кроме того, можно выполнить направляющие чуть потолще и покороче, как в станочке мастера.

Здесь описание и чертежи (http://www.chipmaker.ru/index.php?showtopic=211) этого самодельного станка. Ввиду дефицитности маленьких токарных патронов и их достаточно высокой стоимости, в станке применён сверлильный патрон вместо токарного.

Юрий Кимборович. Вид со стороны задней бабки





Юрий Кимборович. Привод                                         Юрий Кимборович. Механизм подачи

С форума:

Ю.К. — Немного подробностей о конструкции:

Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14х1,5, с другой стороны она уже есть.
Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя  делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.
Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны и стянуты винтами для регулировки люфта. В задней отфрезерована ступенька, которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную, сверху на столике прикручена  5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и  задней опоры.
Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемещая бабку к шпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем берётся сверло больше на 0,5мм. и операция повторяется. И так до диаметра 6,7 мм. Приличная соосность гарантируется. Затем, в патрон вставляется метчик М8,  и поворачивая патрон воротком — нарезается резьба в задней бабке.

В принципе, вкратце все. Буду рад, если кому-то пригодится.

В задней бабке вращающегося центра у меня нет — когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

— Замечательная самоделка! На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?

Ю.К. — Насчет патрона — 80-й для него слишком большой и тяжелый. Когда-то советская промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось….

Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите.
В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера, кстати, для коробки передач большого станка на нем выточил десяток контровочных винтиков М6х8.

Если есть вопросы по конструкции — задавайте, буду рад ответить.

***

Кем-то начатая, но не доведённая до конца работа — самодельный токарный станочек (найден на даче). Возможно, ещё получит вторую жизнь, так как нашёл нового хозяина.

  Ещё одна самоделка, на этот раз собрана из готовых узлов разных станочков. На мой взгляд, получилась неплохая конструкция — только мотор добавить, да станину поставить на ножки. Фотография взята с Металлического форума.

Посмотрите и эту ссылку:

http://www.osipoff.ru/dump/forum.php?forum=37

и на ней раздел «Станки самодельные». Там много примеров разных конструкций, подобных той, что на фото.

Правда, с тем, что там написано про двигатели с постоянными магнитами, мол, такие двигатели крутятся стабильно, и якобы обороты зависят только от напряжения, я не согласен. При разной нагрузке такие двигатели, конечно же, меняют и частоту вращения. И при использовании в станочках нуждаются в стабилизации оборотов. Но это не беда — фотографии всё равно интересные, а стабилизатор оборотов изготовить — дело не очень хитрое и я ещё вернусь к этой теме чуть позднее.

Вообще весь сайт Андрея Осипова Электроника СТУДИЙНЫХ ВСПЫШЕК (http://www.osipoff.ru/) очень познавательный и интересный, причём именно этот сайт во многом послужил мне примером того, как можно сделать технический ресурс Интернета наглядным, интересным и информативным. Поэтому рекомендую его ресурс всем читателям, интересующимся не только станками, но, прежде всего, фотографией или электроникой.

Изготовить качественно узел шпинделя с подшипниками качения довольно сложно, но при не слишком больших нагрузках хорошо работают конические бронзовые втулки в сочетании со стальным шпинделем.

  Для смазки таких втулок используются специальные маслёнки. Вот фото таких маслёнок на японском токарном Eguro и справа подобная маслёнка крупным планом.

Источник: Е. Васильев «Маленькие станки»

Чертеж фрезерного станка с чпу

Разделы сайта

Интересное предложение

Лучшее

Статистика

Designed by:

Эту статью написал Andrew Loshak, тут публикуется с его разрешения.

Итак ЧПУ станок. Производство мелкостанков для обучения и хобби в течении 4 лет заставило подумать о станочке с более крупным рабочим полем. Тому способствовало желание диверсификации производства, а также частые вопросы клиентов о станке “по-больше”. Давно хотелось, но как всегда руки за мыслями не угонялись. Пока на Иверсе вещей добрый человек не выложил чертежи заманчивого такого станочка с весьма интересными идеями.

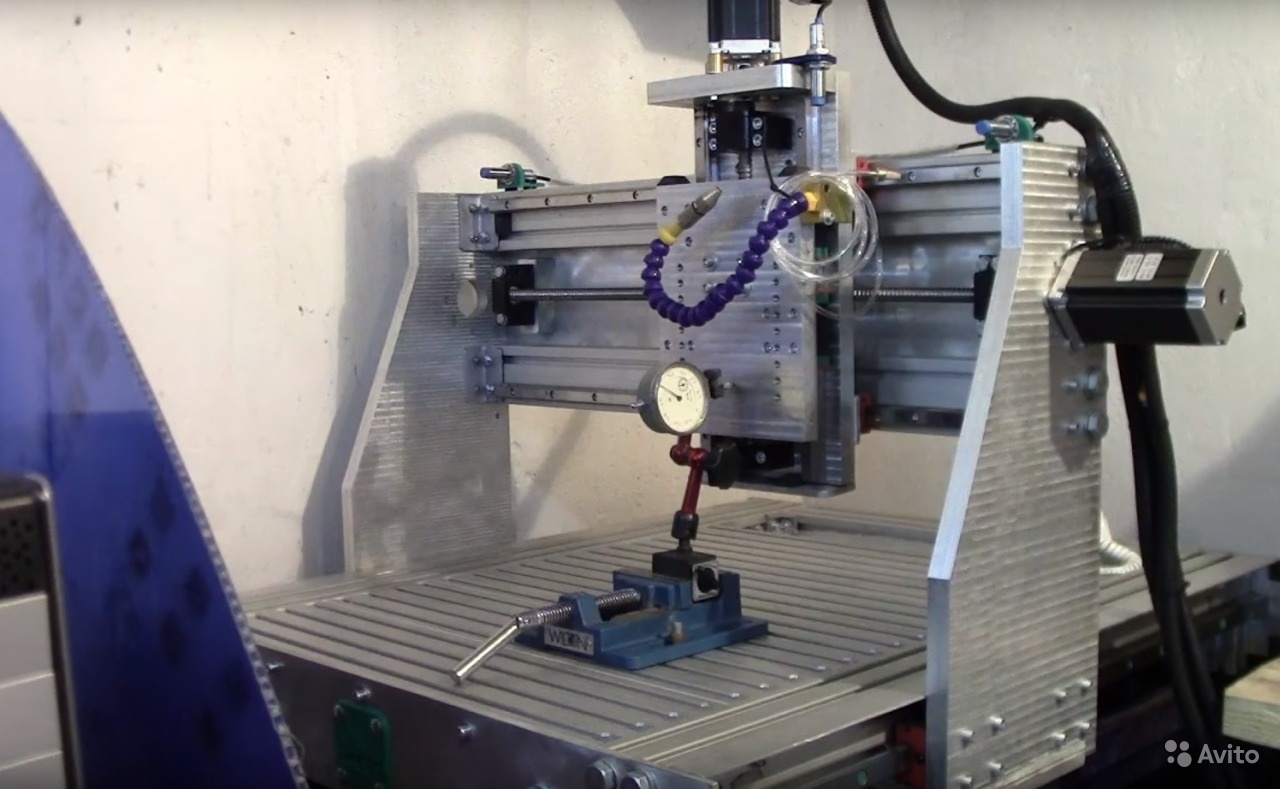

Сегодня разговор пойдет про изготовление самодельных ЧПУ станков из старых принтеров в которых используются шаговые двигатели.

Характеристики ЧПУ станка собранного своими руками.

Рабочее поле: 160х240х70 мм.
Резка : фанера до 15 мм, стеклотекстолит до 3 мм, пластики, дерево и так далее.
Гравировка: включая цветные металлы.
Скорость обработки: 2 мм/сек.

Как видите – не смотря на скромные размеры и использование маломощных шаговых двигателей самодельный ЧПУ станок вполне работоспособен не только для модельных дел, но для вполне серьезной работы.

До нового года осталось совсем чуть-чуть и значит пора наряжать елку!

А для того, что бы елка была оригинальной, на нее надо повесить оригинальные елочные игрушки.

Изготавливать елочные игрушки мы не будем, а вот сделать ЧПУ станок для раскраски шаров для елки – вполне уместно.

Сегодня представляю вашему вниманию разработку ЧПУ станка из фанеры.

Этот самодельный ЧПУ станок легко сделать своими руками. Чертежи ЧПУ станка можно скачать по ссылке в конце статьи.

Как и самодельный ЧПУ станок Графа , данный станок является фрезером с ЧПУ управлением.

Это все детали для сборки самодельного ЧПУ станка своими руками. Пилить с помощью лобзика их придется долго. Лучше заказать нарезку через объявление в газете или у знакомого, кто уже имеет ЧПУ станок.

Разработка чертежей Diylilcnc 2 специально делалась так, что бы было легко сделать ЧПУ станок своими руками.

Посмотрите на фотографию самодельного станка собранного по этим чертежам.

Как видите – ничего сверхсложного! Это еще одна вариация самодельного ЧПУ из МДФ. И стоит отметить – удачная модификация!

Скачать чертежи ЧПУ станка можно в конце статьи.

Огромные возможности сделали фрезер ЧПУ желанным станком в мастерской. Область применения, выбор конструкции, схемы. Электрооборудование и электроника.

Станки с числовым программным управлением стали прорывом в механической обработке материалов. Благодаря компьютерному управлению токарный станок или фрезер ЧПУ способны выполнять геометрически сложные детали с высокой точностью и повторяемостью. Развитие техники постепенно сделало такие станки доступными не только для промышленных предприятий, но и для домашнего использования. Сегодня, любой умелец может приобрести или изготовить своими руками фрезер с ЧПУ и использовать его в различных проектах.

Область применения

Фрезерные станки применяются для сложной обработки деталей по трем координатам. Среди простейших видов фрезеровки: процесс гравировки и вырезание деталей из листовых материалов. Исходное сырье – фанера, текстолит, пластмасса. Результатом становятся плоские детали, которые в дальнейшем собираются в какие-то конструкции. Это могут быть коробки, шкатулки, корпуса электроаппаратуры, каркасы объемных изделий. Используется двумерная обработка и при создании художественных изделий.

Более сложный вид обработки – объемная или трехмерная. Из массивных заготовок она позволяет вырезать изделия со сложной поверхностью. Например, резьба по дереву, выполненная на станке, зачастую превосходит рукотворные изделия. Установка на станке дополнительной поворотной оси еще больше расширяет его возможности. Четырехосевое точение позволяет выполнять цилиндрические детали или трехмерные изделия с высокой сложностью рельефа. Примером могут ступать скульптуры или изогнутые мебельные фасады. Возможно создание станков и с еще большим числом степеней свободы, но сегодня это остается уделом профессионалов.

Кроме классического фрезерования, фрезер с ЧПУ может использоваться для выполнения других типов работ. Вместо фрезерной головки легко монтируются плоттерные ножи, лазеры или экструдеры 3D принтеров. В некоторых случаях устанавливается плазмотроны для резки металла. Все эти инструменты не изменяют конструкцию оборудования и методы управления.

Особенности выбора конструкции фрезера

Возможности современного оборудования с ЧПУ огромны. Но, ни один станок не является универсальным. Каждая модель имеет свои особенности и предпочтительную область применения. Перед выбором конкретной конструкции, следует четко определить, для чего будет использоваться станок. Попытка совместить все в одном, приведет к большим материальным и физическим затратам, без гарантии результата.

Сегодня выделяют два направления конструирования настольных фрезеров. Первое, самое простое, ориентировано на обработку дерева, пластмассы и других мягких заготовок. Такие станки не предъявляют высоких требований к конструкционным материалам, отличаются простотой и низкой стоимостью. Они доступны для самостоятельного изготовления, без применения дополнительного оборудования. Металлические изделия на таких устройствах обычно не фрезеруются. В редких случаях точатся только мягкие цветные металлы с небольшой подачей.

Второе направление фрезеров ориентировано работу с металлическими заготовками. Эти станки обладают значительной массой и состоят из деталей, выполнить которые можно только с использованием серьезного станочного парка.

Самостоятельно браться за такую конструкцию рекомендуется только при наличии серьезного опыта и доступа к заводскому металлообрабатывающему оборудованию.

Вторым по важности, параметром станка выступают размеры обрабатываемых деталей. Новичкам сразу хочется крупногабаритное поле, на котором они смогут делать все, что захотят. Но чем больше станок, тем больше технических проблем придется решать при его конструировании. Да и стоимость его будет не самой оптимальной. Если нет конкретных задач для большого станка, то рекомендуется в первом проекте ограничиться полем обработки размером в стандартный бумажный лист А4. Максимум можно выбрать А3.

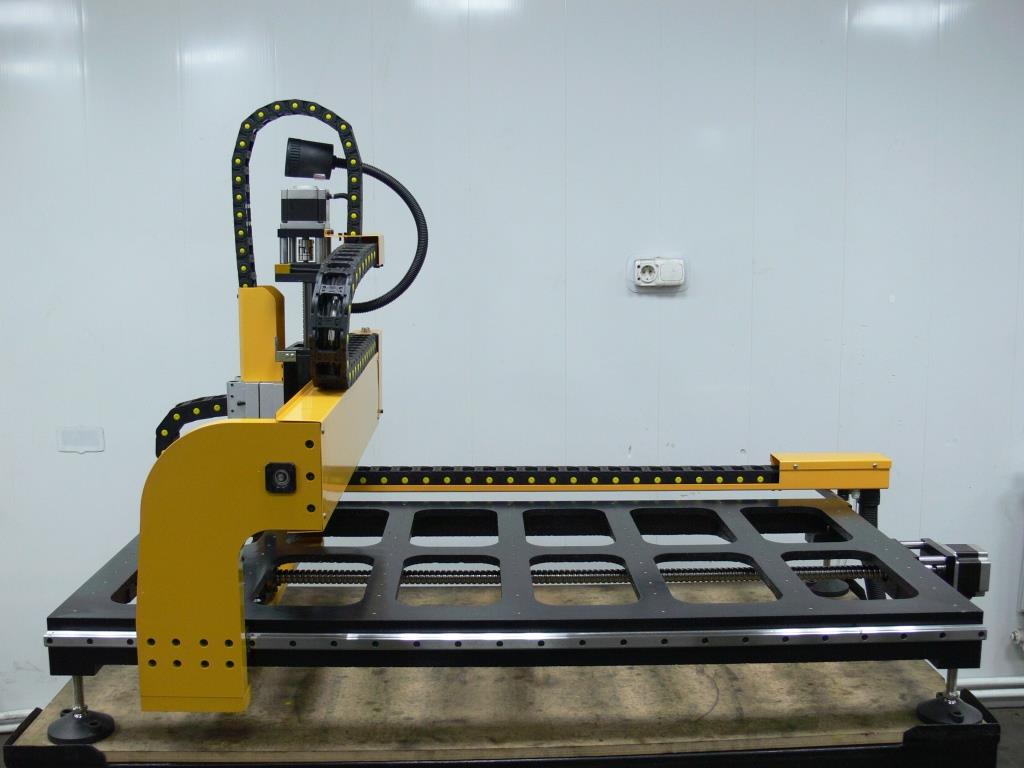

Конструкция станка

Общая конструкция фрезерного станка состоит из трех независимых линейных осей, обеспечивающих продольное, поперечное и вертикальное движения рабочего инструмента. Распространены два варианта реализации их взаимного расположения. В простых станках большую популярность, приобрела портальная конструкция. Ее особенность в том, что поперечная и вертикальная оси закреплены на подвижном портале продольной оси. Вариант обеспечивает небольшие габариты, но существенно проигрывает в жесткости.

Другой подход подразумевает две оси, жестко закрепленные к основанию. Общее название таких механизмов – станки с подвижным столом. Именно такие модели наиболее часто применяются в промышленном оборудовании, так как в них проще обеспечить высокую жесткость. Простота и собираемость конструкции оказывается выше, чем у портальных вариантов. Жертвовать приходится размерами обрабатываемой детали.

В процессе строительства фрезера с ЧПУ решаются задачи выбора комплектующих, сборки механической части устройства, оснащения проекта электроприводами и системой управления.

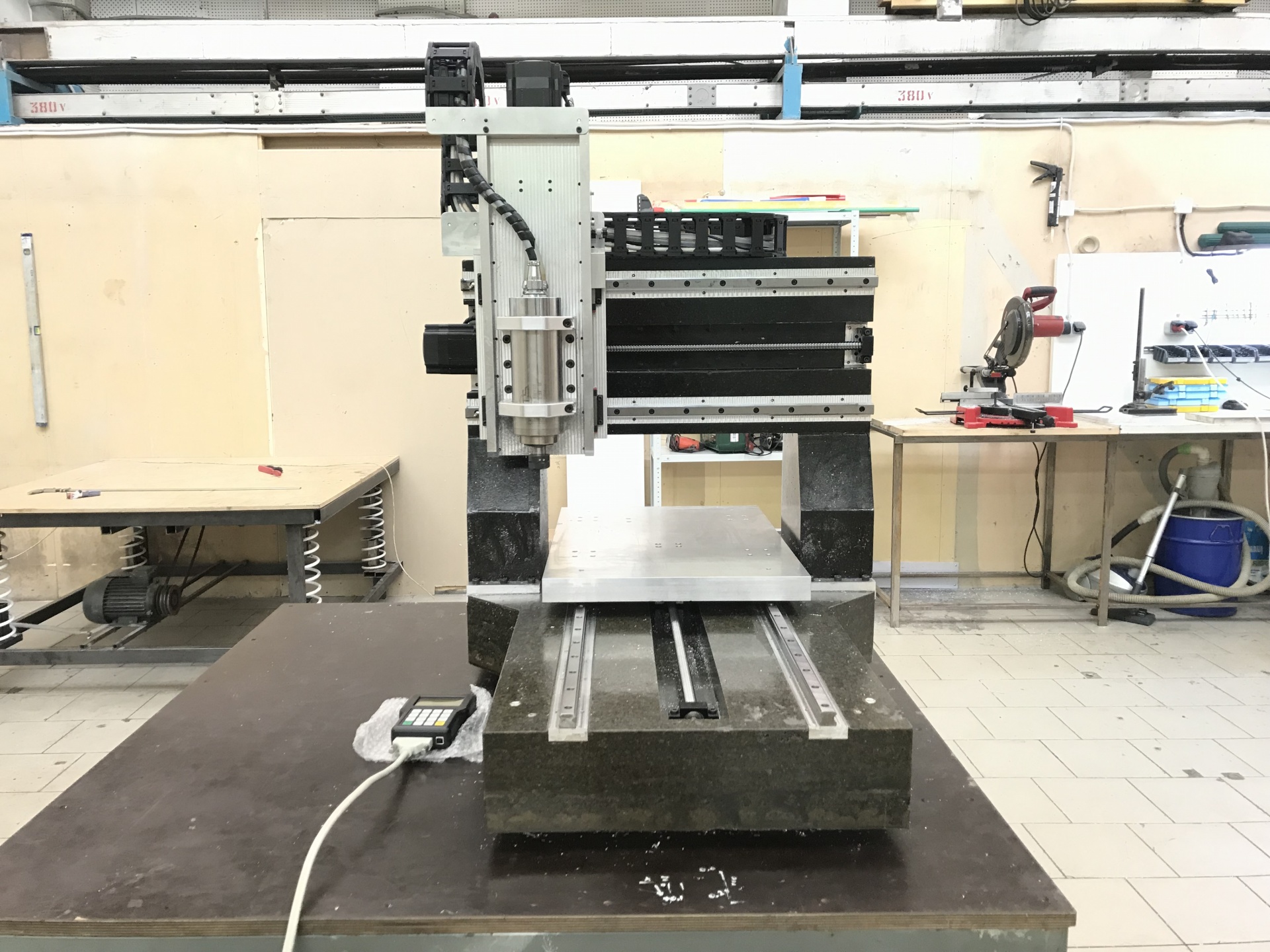

Станина

В основе механической части лежит станина станка. Несмотря на кажущуюся простоту, от качества выполнения этого элемента будут зависеть многие характеристики работы готового изделия. Классические, литые из чугуна, станины в небольших станках популярностью не пользуются. Высокая сложность изготовления, необходимость дополнительной обработки и большая масса заставляет конструкторов искать альтернативные подходы. Самыми распространенными стали станины, собранные из плоских алюминиевых деталей или стандартного станочного профиля.

Наличие алюминиевых листов толщиной от 10 мм, позволяет вырезать из них детали необходимой формы, а затем собрать с помощью винтов. Высокое качество исходного сырья, при некоторой аккуратности, обеспечивает конструкцию, не требующую дополнительной механической обработки. Тем не менее, рекомендуется для резки и сверления отверстий использовать заводское оборудование. Готовое основание алюминиевое основание характеризуется небольшой массой и жесткостью, достаточной для обработки мягких материалов.

Станочный алюминиевый профиль стал использоваться относительно недавно. Выбор этого решения позволяет изготовить самодельный фрезерный станок с ЧПУ вообще без тяжелого оборудования. Все что необходимо – отрезать детали в размер.

Дальнейший монтаж выполняется с использованием пазов на профиле и готовых узлов крепления. Сам процесс больше напоминает сборку поделок из детского конструктора. Простота, высокая скорость сборки и неплохие результаты позволяют рекомендовать алюминиевый профиль начинающим самодельщикам для сборки станков самого разного назначения.

Линейные перемещения

Реализация подвижных осей требует наличия направляющих и механических передач. В любительском станкостроении наибольшее распространение получили цилиндрические оси, благодаря их относительно низкой стоимости и простоте использования. Диаметр таких направляющих должен быть значительным, что бы обеспечить отсутствие прогиба в процессе обработки. Использовать распространенные варианты диаметром 8 мм допустимо только при поле обработки в несколько сантиметров или в конструкциях с небольшими нагрузками.

На больших длинах они будут прогибаться и нарушат точность фрезерования. Наряду с цилиндрическими, встречаются рельсовые направляющие. Они имеют более высокую стоимость, но обеспечивают гораздо лучшие характеристики по точности, жесткости и долговечности. При наличии достаточных средств рекомендуется оснастить самодельный ЧПУ фрезер именно рельсами.

Привод подвижных узлов выполняется через передачу винт-гайка. В самом простом варианте используется резьбовая шпилька и обычная метрическая гайка. Единственным достоинством такого варианта является низкая стоимость. Комплекс остальных характеристик ограничивает использования область такого решения демонстрационными макетами оборудования. Для обеспечения приемлемой точности и долговечности передачи рекомендуется применять шарико-винтовые пары. Несмотря на высокую стоимость, они имеют множество преимуществ по сравнению с другими типами винтов. Альтернативой винтам выступают ременные передачи и передачи типа рейка-шестерня. Несмотря на активное использование в разнообразном оборудовании, особых преимуществ в небольших они станках не имеют.

Электрооборудование и электроника

Фрезер с ЧПУ оснащается специализированным комплектом электрооборудования, обеспечивающего согласованное перемещение по координатам, необходимые блокировки и защиты. В его состав обычно входят двигатели подач, преобразователи для двигателей, датчики и блок управления. Простейшим вариантом построения становится использование готовых комплектов шаговых двигателей с драйверами. Такие двигатели не требуют тщательного подбора и настройки, просты и относительно дешевы.

Альтернативным вариантом может стать использование сервопривода на основе моторов переменного тока. Это отличное решение для любого типа оборудования имеет только один существенный недостаток – высокую стоимость.

Блок управления миниатюрным станком обычно выполняется на основе персонального компьютера. Все необходимые расчеты возложены на специализированное программное обеспечение. Преобразование сигналов ПК в управляющие сигналы драйверов двигателей производится через дополнительную плату – преобразователь. К этой же плате подключаются датчики, ограничивающие перемещения, органы управления шпинделем и другое оборудование.

Шпиндель

Важную роль в работе станка играет шпиндель. В небольших станках нашли применение электрические гравировальные машины. Их мощности достаточно для работы с небольшими фрезами при гравировке и вырезании деталей из фанеры. В крупных станках, применяются так называемые, прямо-шлифовальные машины или небольшие фрезеры. С их помощью можно выполнять большое число работ на высоких скоростях. Профессиональные фрезерные головы и специализированные шпиндели применяются в основном при большом поле обработки или в промышленном оборудовании.

Для изготовления различных изделий применяется специальное оборудование токарной, сверлильной, фрезеровальной или другой группы. В последнее время большое распространение получил ЧПУ станок. Применение блока числового программного управления в качестве контроллера позволило существенно повысить качество получаемых изделий, ускорить процесс изготовления и снизить затраты.

Фрезеровальное оборудование

Создать ЧПУ выжигатель своими руками или фрезерный станок можно для того, чтобы существенно сэкономить, так как предложение Arduino, CNC или других производителей обходится дорого.

В домашней мастерской чаще других встречаются фрезеровальные станки. Они применяются для получения корпусных изделий, гравировки, сверления и выполнения других операций. Прежде чем создавать ЧПУ фрезер своими руками нужно уделить внимание следующим моментам:

  1. Проводится выбор наиболее подходящего двигателя по параметрам. Основное вращение получает режущий инструмент от электрического двигателя через привод.
  2. Рассчитывается то, насколько большим должен быть корпус станка и какие нагрузки будут возникать. Станина создается в зависимости от того, каких размеров будут обрабатываемые заготовки.
  3. Проводится подбор наиболее подходящих линейных подшипников, а также шарико-винтовой пары. Большинство узлов имеет клиноременную передачу в качестве привода.
  4. В большинстве случаев фрезеровальное оборудование имеет вертикальную компоновку. Станина служит для размещения рабочего стола, вертикальная стойка для шпиндельной бабки. Вращение передается режущему инструменту, движение в продольном и поперечном направлении столу или шпиндельной бабки. Подача осуществляется в вертикальном направлении, для чего на вертикальной стойке размещается направляющей.

В интернете встречаются самые различные схемы, чертежи станка ЧПУ (своими руками разработать проект достаточно сложно), которые можно скачать и использовать при самостоятельном создании фрезеровального оборудования.

Применение специальных наборов

Самодельный станок с ЧПУ своими руками можно собрать при использовании специальных наборов. Доступные комплекты для ручной сборки обходятся дорого, но они характеризуются следующими достоинствами:

  1. При применении специального набора можно существенно упростить задачу по сборке. Кроме этого, процесс ускоряется, так как в комплект поставки в большинстве случаев включается чертеж.
  2. Все элементы идеально подходят друг к другу, что обеспечивает высокую точность обработки. При самостоятельном изготовлении конструкции из подручных материалов в большинстве случаев возникают трудности с выдерживанием точных размеров.
  3. Создаваемые станки из подобных наборов выглядят довольно привлекательно, характеризуются практичностью в применении, высокой эффективностью и компактными размерами.
  4. При необходимости станок разбирается для его транспортировки.

Недостатком подобного варианта сборки можно назвать то, что внести изменения в конструкцию не получится. Кроме этого, стоимость набора ненамного ниже стоимости готового станка Ардуино или другого производителя.

Основные этапы проектирования

Фрезерный станок собрать можно только после разработки проекта. Для начала рассматриваются основные вопросы:

  1. Предназначение создаваемого оборудования. Станок может использоваться для обработки дерева или металла. Можно сделать и универсальный вариант исполнения, который подойдет не только для выполнения фрезеровальных операций, но сверления и гравирования. Область применения зависит от типа используемого патрона для фиксации режущего инструмента.
  2. Требуемая площадь для установки и доступность рабочего пространства. При создании станка для домашней мастерской сразу выбирается место установки. Стоит учитывать, что для наладки оборудования и размещения заготовки требуется довольно много свободного пространства.
  3. Какие материалы в большей степени подходят для создания несущей конструкции и основных элементов: металл, дерево или фанера. В большинстве случаев применяется сталь или алюминий. Если создается оборудование для обработки дерева, то несущая конструкция может создаваться из деревянного бруса. Это связано с тем, что на станок будет оказываться небольшая нагрузка.
  4. Допуски и требуемая точность обработки. Изготавливаемые детали характеризуются тем, какой точности выдерживаемые размеры. Чем выше точность, тем более жесткой должна быть конструкция. Во время механической обработки может возникать вибрация, которая приводит к снижению точности размеров и качеству поверхности.

Решающим фактором во многих случаях становится величина отводимого бюджета на сборку фрезерного станка. Многие конструктивные элементы можно приобрести в готовом виде, но их применение при сборке приводит к повышению стоимости оборудования.

Основание и оси

Сборка фрезеровального станка начинается с создания основания и размещения осей X и Y. Направляющие для ЧПУ своими руками сделать довольно сложно, так как они должны иметь точные размеры. К другим особенностям сборки основания отнесем:

  1. Во многих случаях в качестве основания для фрезеровального станка с ЧПУ применяется старый сверлильный станок с вертикальной стойкой.
  2. Самым сложным механизмом можно назвать систему, которая обеспечивает движение инструмента в двух плоскостях и вертикальном направлении. Собрать ее можно на основе кареток от неработающего принтера.
  3. Для вертикального перемещения режущего инструмента предусматривается установка специального механизма. Рекомендуется использовать в качестве подобного механизма винтовую передачу, вращение на которую передается через ременную передачу. Зубчатые ремни не проскальзывают при высокой нагрузке.
  4. Вертикальная ось изготавливается своими руками из алюминиевой плиты. Важно выдерживать точные размеры при создании вертикальной оси, так как они будут учитываться при наладке оборудования после его сборки. При наличии муфельной печи изготовить вертикальную ось можно своими руками из алюминия. Подобный сплав характеризуется высокими литейными свойствами, а также коррозионной стойкостью.
  5. После подготовки всех конструктивных элементов проводится их сборка. Два шаговых электрических двигателей будут устанавливаться на станине, для чего создают специальные посадочные площадки. Стоит учитывать, что во время работы электрический двигатель нагревается, возникает небольшая вибрация. Поэтому при выборе наиболее подходящего места установки следует предусмотреть поступление холодного воздуха.
  6. Передача усилия в большинстве случаев проводится через клиноременную передачу. Напрямую проводить соединение мотора с исполнительными органами конструкции не рекомендуется, так как сильная вибрация и перегрузки могут уменьшить его срок службы.

При изготовлении станины из подручных материалов нужно обеспечить высокую жесткость. Для этого создается большое количество ребер жесткости, отдельные элементы соединяются между собой при применении крепежных элементов. Не рекомендуется применять сварочный аппарат для соединения отдельных элементов, так как сварочный шов не выдерживает воздействие вибрации. Переменная вибрационная нагрузка может стать причиной появления трещин, которые снижают прочность станины.

Устанавливаемые электромоторы

Для обеспечения высокой производительности создаваемого оборудования рекомендуется отдавать предпочтение мощным шаговым двигателям. Мини-модели могут применяться для работы с металлом и деревом. Основными параметрами электродвигателей считаются:

  1. Мощность. С повышением показателя мощности существенно расширяется область применения станка. Слишком большая мощность становится причиной повышения затрат на электроэнергию, низкая приведет к перегреву при перегрузке.
  2. Количество оборотов. Режущий инструмент может подаваться при различной скорости вращения, которая определяет качество получаемой поверхности.
  3. Защита от перегрузок. Для того чтобы продлить срок эксплуатации фрезеровального станка, следует проводить установку электродвигателя, который имеет защиту от перегрева.
  4. Наличие пяти проводов управления. Существенно упростить процесс подключения электрической начинки к устанавливаемым моторам можно при выборе моделей с пятью управляющими проводами.
  5. Требуемое напряжение. Все электродвигатели делятся на две категории: первая работает от бытовой сети 220 В, вторая от трехфазного напряжения 380 В. При создании станка для домашней мастерской выбирают электрические моторы, которые работают от бытовой сети 220 В.
  6. Если выбирается шаговый мотор, то уделяется внимание тому, на сколько градусов осуществляется поворот за один шаг.

Совершенно необязательно устанавливать двигатель шагового типа, который обходится намного дороже обычного варианта исполнения. Изготовить подобную конструкцию можно из обычного электродвигателя, для чего его подвергают небольшой доработке. Для работы самодельного станка потребуется не менее трех двигателей.

При установке шагового мотора можно не использовать винтовую передачу. Для передачи вращения или регулировки количества передаваемых оборотов режущему инструменту создается система клиноременной передачи. Рекомендуется применять исключительно зубчатые ремни, так как при высокой нагрузке они не будут проскальзывать на шкивах.

Электрическая начинка

Промышленные станки могут иметь лазерные или другие датчики. Самодельное оборудование работает на основе программного обеспечения. При его выборе следует уделить внимание тому, чтобы возможности электрической начинки позволяли реализовать функциональность станка. Применяемое ПО должно иметь драйвера для контроллеров, которые будут устанавливаться на оборудовании.

К особенностям электрической начинки отнесем:

  1. Самодельный станок ЧПУ должен иметь порт LPT. Он применяется для подключения электронной системы управления к оборудованию.
  2. Подключение электрического блока управления проводится через шаговый мотор.
  3. От качества выбранной электрической начинки зависит то, насколько точно будут проводиться технологические операции.
  4. После установки и подключения электрических компонентов проводится загрузка программного обеспечения и требуемых драйверов.

Подключив электрическую начинку можно включить станок и проверить его работоспособность. Современное программное обеспечение позволяет обрабатывать детали со сложной конфигурацией, так как рабочие органы перемещаются с высокой точностью по трем координатам.

“>

Фрезерный станок по металлу своими руками (47 фото)

Фрезерный станок по металлу изготовленный своими руками, подробный фото отчёт по изготовлению самоделки.

Всем доброго времени суток! Хочу показать процесс изготовления своего самодельного фрезера.

И так: после изучения тем по постройке самодельных фрезеров я покопался под верстаком и извлек на свет — две малых продольных подачи — назовем их каретками, две поперечных подачи без ответных ластохвостов (т. е. только верхние части), двух координатный столик от сверлилки 2м112, и обрезки швеллера шириной 140 мм, в качестве шпинделя я хотел сначала использовать вот такую дрель:

Заменил подшипники с шариковых на конусные роликовые, но никак не решался вопрос по креплению цанг- шомпол не воткнеш а гайку накидную резать — опыту маловато, да и смотрелся бы такой фрезер как откровенная халтура, короче шпиндель пока в сторону, а займемся станиной.

Взял куски швеллера, два одинаковых сварил вместе, разметил и просверлил отверстия под резьбу М 10 для крепления кареток и двух-координатного столика. Нарезал резьбу закрутил болты и навернул гайки по три- четыре штуки, удлиненных не нашел, те гайки которые оказались близко с полкой швеллера обточил на конус (только самые нижние) иначе болты стало выворачивать, гайки обварил, вот что получилось:

Также  сделал желобок для сбора СОЖ, как на заводских станинах из уголка 25 х 25 мм, а чтобы этот желобок не висел в воздухе, а также чтобы приподнять станину от поверхности стола, чтобы бетон залился выше образовавшихся перегородок — эти уголки обварил еще полосой 25 х 4 мм:

Стойку приварил к станине только передним краем, а затем два раза обнял полосой сзади, косынками заварил плечики станины, но когда все остыло померил угольником, а прямого угла нету — стойка немного отвалилась назад:

Затем, прогнал метчиком резьбы — ох и тяжко болты выкручивались после сварки — вкрутил свежие болты, замазал пластилином торцы гаек чтобы бетоном болты не прихватило и металлом 2 мм заварил заднюю стенку стойки:

Залил бетон (1 к 2 — цемент М500, песок и щебень гранитный, где то около ведра).



Примерил навесное оборудование.

Дальше занялся поворотной площадкой для шпинделя — попался в руки фланец не знаю от чего — проточил внутреннее отверстие для посадки на «пенёк» от резцедержки на каретке. Сам пенек, я отпилил болгаркой по высоте фланца, родной болт обрезал по длине и нарезал резьбу м20*1,5, выточил гайку толщиной 8 мм, а так как все сделано в потай, грани не нарежешь, то насверлил отверстий под ключ от болгарки:

Теперь шпиндель, есть у меня такой патрон с км4: и набор цанг к нему. Долго я боялся его трогать, но решился, первым делом обрезал гайку, уж больно здоровенная была. Потом зажал в токарный, балванку, проточил под диаметр цанги на 18 и зажал ее не вынимая из станка этим патроном — проверил на малых оборотах — биения нет -подпер конусом и снял лишнюю теперь уже резьбу и заодно проточил это место под посадку Ф40 мм подшипника №208-конусного а предыдущую посадку ф30 мм под 206, получилось довольно точно:

Но нет материала, чтобы выточить корпус и поэтому откладываем его в сторону, а вынимаем то что есть: несколько корпусов подшипников, вал с КМ2 от такой же дрели как в начале темы, вот теперь попрошу не бить ногами, вал изначально был коротковат и я его удлинил — напрессовал кусок полдюймовой трубы, обварил, проточил новую посадку и под резьбу которую и нарезал еще просверлил отверстие под шомпол так как окошко окажется внутри шпинделя да и цанги держать надо чтоб не вываливались.

Но цанги то, не под шомпол и мне их стало жалко сверлить, нарезать, и я просто нарезал резьбу на валу.

Токарь я, начинающий, станком резать не умею, а такого диаметра лерка попалась тока 3/4 дюйма, ну и что, зато гайка прекрасно подошла от металлопластиковой фасонины.

Теперь о шпинделе вкратце — два корпуса причем в нижний влезли сразу два подшипника -шариковый и роликовый конический между ними кусок трубы и сварка.

Перед тем, как варить все в сборе с подшипниками стянул гайкой и чтобы легко крутилось и в процессе сварки короткими прихватками с промежуточным окунанием в воду, результат — крутится, не скажу, что свободно но в общем легко — все таки три подшипника, дальше фотки без писанины:

В результате,  получился вот такой шпиндель, далее сверление нарезание, обкатка:

Может, кто то, скажет — жесткости мало — скажите где? Металл 8 мм, еще будут скептики, что рабочий конец фрезы уходит за габариты столика — сразу опережаю отвечаю — на шпинделе просверлены лишние отверстия также и во флянце т. е. шпиндель ставится выше открывая гайку центральную для именно работы под углом, а это обычное положение и еще столик этот временный только для настройки станка а в перспективе стол будет этот:

Достался мне вот такой, электродвигатель на 340 ватт, 12 вольт. На валу была муфточка резиновая с шлицевой посадкой, а так как шкив с шлицами я изготовить пока не могу, то решил оставить эту муфту и применить плоский ремень.

Чтобы он не сваливался, просверлил в валу отверстие и нарезал резьбу м5, дальше из обрезков швеллера сделал два кронштейна — один для крепления этого мотора другой для натяжения ремня, на шпиндель выточил шкив из остатков д16т и нарезал в нем резьбу, чтоб не заморачиваться со шпонкой, и законтрогаил это все, еще приварил пенек и кронштейник с боку:

В общем, получился самодельный фрезерный станок своими руками. Осталось поставить трансформатор, выпрямитель и регулятор оборотов, все это закреплю сзади на стойке в коробке. Регулятор попробую использовать от шуруповерта тока микруху вынесу на стойку вместо радиатора и к кнопке надо приделать винт чтоб вращением регулировать или заменить обычным резистором или выкинуть пружинку из кнопки.

Боялся что ремень будет слетать — нет как вкопанный даже не ёрзает по шкиву и не буксует, вот фото долгожданной стружки:

Автор самоделки: Андрей Борисович. г. Волгоград.

Самодельный фрезерный станок по металлу основные этапы

Фрезерный станок по металлу – довольно востребованное среди мастеров оборудование. К сожалению, позволить себе купить даже б/у агрегат может далеко не каждый. Но конструкция этого станка не настолько сложна, чтобы человек, способный работать руками, не был в состоянии собрать агрегат своими силами. Самодельный фрезерный станок по металлу – это более чем реально. И в этом вы убедитесь сами, ознакомившись с нижеприведенным алгоритмом его сборки.

С чего начать? В первую очередь нужно найти основные комплектующие, такие как мощный электрический мотор, рабочий стол и направляющая конструкция.

Мотор

Электрический привод – важная деталь любого мини-фрезерного станка по металлу. Первое, на что стоит обращать особое внимание, – это номинальная мощность силового агрегата. Если вы планируете осуществлять неглубокую выборку, то вам стоит ориентироваться на устройства мощностью 500-1000 Вт. К сожалению, практика показывает, что подобные электродвигатели демонстрируют проблемы с запуском, часто глохнут и, в итоге, не оправдывают инвестированные в них ресурсы.

Де-факто, все сэкономленные на покупке маломощного устройства деньги пойдут на ремонт и обслуживание этого самого агрегата, что ни для одного мастера не выгодно. Поэтому специалисты рекомендуют при создании самодельного фрезерного станка по металлу ориентироваться на силовые электромоторы номинальной мощностью в 11кВт и более. Идеальный выбор – 2-киловаттный привод, который даст возможность использовать все типы фрез и совершать качественное фрезерование любой заготовки.

Какой двигатель лучше выбирать для установки в мини-фрезерный станок по металлу? Это может быть как стационарный аппарат, так и агрегат, используемый в электрических инструментах. Также нужно обращать внимание на такой параметр как максимальная частота оборотов. Чем оно выше, тем чище и точнее будет обработка заготовки.

Подключение силового агрегата – непростая задача. Если мотор рассчитан работу в сети 220В, то задача упрощается. Но если при сборке самодельного фрезерного станка по металлу вы отдали предпочтение 3-фазному асинхронному мотору, то нужно помнить, что он подключается по специальной схеме. Использование звезды-треугольника обеспечит уверенный запуск и максимизирует мощность. Если же трехфазный двигатель подключать напрямую к однофазной сети, то он теряет до половины своей производительности.

Лифт

Простой регулируемый лифт – это конструкция, которая сделает работу за вашим самодельным станком максимально удобной, приятной и продуктивной. Его установка позволит выставлять рез фрезы на нужном уровне, причем без лишних усилий.

Подъемник можно изготовить из крепких толстых фанерных листов. Зафиксировать конструкцию можно непосредственно на столе. При этом ремни и шкивы будут отсутствовать, а фрезы установятся непосредственно на вал мотора. Вот почему стоит выбирать привод с повышенными оборотами.



Конструкция лифта включает каретку, корпус, полозья, фиксирующий винт и резьбовую ось. Двигатель и каретка перемещаются в вертикальной плоскости. Полозья выполняют функцию ограничителей. Специальный винт необходим для фиксации каретки после того, как ее высота отрегулирована мастером. Корпус блока необходим для фиксации всей конструкции. Он располагается под крышкой стола, к которой крепится снизу.

При конструировании станка нужно следить за тем, чтобы каретка с силовым агрегатом не вибрировали в корпусе. В противном случае результаты работы за фрезерным станком вас не удовлетворят из-за неравномерной неэстетичной обработки металла.

Самодельные шестерни для лифта станка – идеальное дополнительное решение, которое моментально отразится на удобстве работы. Дело в том, что расположение поворотного рычага сбоку повышает эргономичность всей конструкции.

Рабочее место

Если у вас нет отдельного рабочего стола, и вы намерены изготавливать его своими руками – помните о важности правильного выбора материала. К примеру, древесина, которая боится влаги, но при этом гасит вибрации, является идеальным выбором для стола. Некоторые элементы (в частности, направляющие для упора можно изготавливать из фанеры, что позволит сэкономить бюджет.

При проектировании рабочего места не забывайте о том, что пространство вокруг крутящейся фрезы должно закрываться, так как в противном случае работа за станком будет небезопасной. В качестве дополнительной опции можно установить прижимной механизм, который будет эффективно фиксировать заготовку.

Опытный мастер всегда заботится о порядке. А поскольку в процессе фрезерования образуется металлическая стружка, нужно заранее позаботиться о том, как вы будете удалять ее с рабочего места. Оптимальный выбор – старый б/у пылесос.

Выводы

Как видно, самостоятельное проектирование и сборка самодельного фрезерного станка – дело нетрудное, особенно если подойти к нему ответственно, ориентируясь на рекомендации специалистов. Пользуясь вышеприведенными советами, теперь вы сможете самостоятельно собрать надежный металлорежущий станок, который будет близок по эксплуатационным характеристикам к заводским аналогам.

Рекомендуем почитать

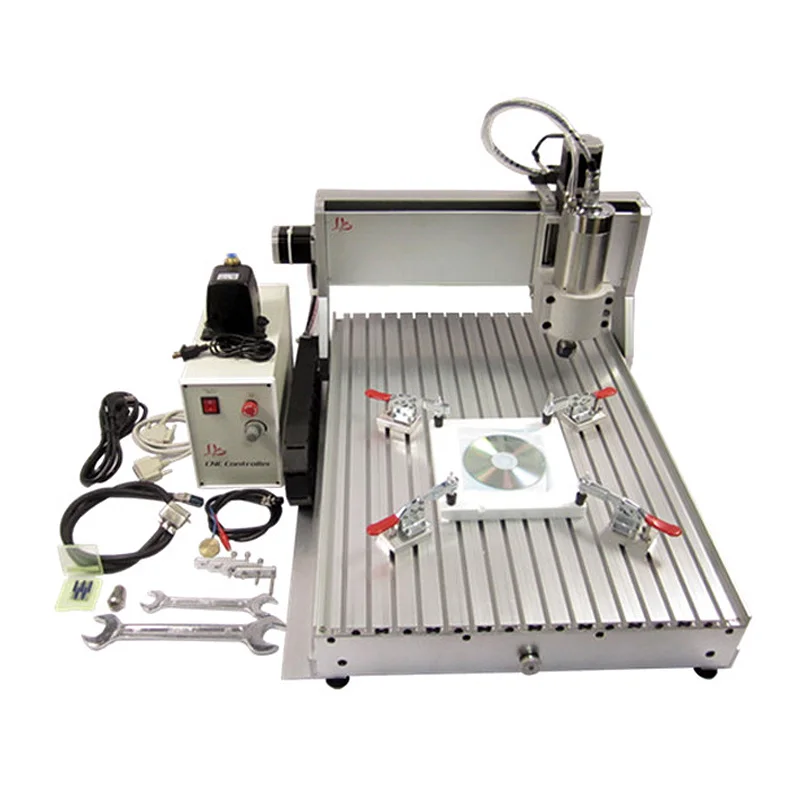

дешевый фрезерный станок с ЧПУ для домашнего использования

Дешевый фрезерный станок с ЧПУ для домашнего использования предназначен для домашнего магазина и домашнего бизнеса для железа, меди, алюминия, нержавеющей стали, литейной стали, листов МДФ, ПММА, листов ПВХ, листов АБС, листов KT, древесины, драгоценных камней, мрамора. Теперь доступный домашний фрезерный станок с ЧПУ продается по низкой цене.

Демонстрационное видео


Описание продукта

Применение дешевого фрезерного станка с ЧПУ для домашнего использования:

1. Домашний фрезерный станок с ЧПУ подходит для гравировки, фрезерования и компактного сверления всех видов материалов, таких как сталь, медь, алюминий и пластмассы.

2. Домашний фрезерный станок с ЧПУ широко используется в автомобилестроении, литье под давлением, производстве металлических изделий и других отраслях промышленности.

3. Самодельный фрезерный станок с ЧПУ специально разработан для гравировки и фрезерования форм, очков, часов, панелей, значков, брендов, графики и слов трехмерных и гладких поверхностей больших размеров.

4. Самодельный фрезерный станок с ЧПУ используется для обработки железа, меди, алюминия, нержавеющей стали, литьевой стали, листов МДФ, ПММА, листа ПВХ, листа АБС, доски KT, древесины, драгоценных камней, мрамора, алюминия и пластиковых композитных панелей, и т. д.

Технические параметры дешевого фрезерного станка с ЧПУ для домашнего использования:

ST7090F

Точность перемещения 900 (мм)

9003 2

1600 × 1200×1680

12

Модель

ST4040F

ST6060F

Ход (мм)

400 × 400×150

600 × 600×200

700x900x200

Входное напряжение (v)

AC220V

AC220V 900

AC220V

Макс. скорость шпинделя (об / мин)

24000

24000 9000 3

24000

Мощность шпинделя (кВт)

1.5

3,2

3,2

Точность позиционирования (мм)

0,01

0,01

0,01

0,005

0,005

0,005

Макс.скорость фрезерования (мм / мин)

6000

6000

6000

Цанга для инструмента

ER20

ER25

ER25

Драйвер

Шаговый двигатель

Серводвигатель

Серводвигатель

Габаритные размеры )

1600 × 1200×1680

1500x1000x1530

Вес (кг)

1200

1400

1600

Макс. диаметр инструмента (мм)

16

12

Макс.высота подачи (мм)

150

200

200

Особенности дешевого ЧПУ Фрезерный станок для домашнего использования:

1.Корпус фрезерного станка прочный, жесткий, высокоточный, надежный и долговечный. Вся стальная конструкция после высокотемпературного отпуска, хорошая жесткость и стабильность.

2. Шпиндель постоянной мощности с высокой эффективностью, который подходит для крупномасштабной стандартизации пакетной обработки.

3. Тайваньская шарико-винтовая передача TBI, квадратная линейная орбита Тайваня, может выгравировать маленькие буквы 2–3 мм.

4. Домашний фрезерный станок с ЧПУ использует передовую систему ЧПУ (NCstudio или система управления DSP), имеет режим памяти точек останова, чтобы гарантировать непрерывную работу после электронного падения или другой отложенной ситуации.

5. Профессиональный кабель высокой гибкости, предотвращающий изгиб, количество анти-изгибов может достигать 70 000 раз.

6. Автоматическая система смазки маслом проста в управлении одним нажатием кнопки, оснащена пыленепроницаемыми и водонепроницаемыми осями X, Y, что упрощает обслуживание.

7. Импортированный высокоточный шариковый винт зазора, плавное движение, чтобы обеспечить высокую точность станков.

8. Использование известных отечественных брендов бесщеточного шпинделя с водяным охлаждением, низкий уровень шума, сильная режущая способность, чтобы обеспечить долгую работу.

9. Хорошая трехосная и пыленепроницаемая конструкция для увеличения срока службы машин.

10. Высокопроизводительный приводной двигатель для обеспечения высокой скорости и точности работы машин.

11. Отличный дизайнер, выбирайте лучшие принадлежности для машин, чтобы свести к минимуму предпочтительный уровень отказов.

12. Память для конкретной точки останова, продолжение отключения электроэнергии, прогноз времени обработки и другие функции, обеспечивающие случайную обработку.

Домашний фрезерный станок с ЧПУ Проекты:

Международные перевозки по всему миру

Все станки с ЧПУ могут быть отправлены по всему миру морем, воздухом или международной экспресс-доставкой через DHL, FEDEX, UPS.Вы можете получить бесплатное предложение, заполнив форму, указав имя, адрес электронной почты, подробный адрес, продукт и требования. Мы вскоре свяжемся с вами и предоставим полную информацию, включая наиболее подходящий способ доставки (быстрый, безопасный, конфиденциальный) и фрахт.

Какой самый лучший малогабаритный настольный фрезерный станок с ЧПУ и маршрутизатор?

Моя цель в этой статье — помочь вам решить, какой тип настольного фрезерного станка с ЧПУ для любителей подойдет вам лучше всего.

Эти типы станков также известны как настольные фрезы с ЧПУ.

Я буду обсуждать следующие типы машин.

  • Малый гравировальный станок с ЧПУ
  • Фрезерный станок с ЧПУ
  • Настольный фрезерный станок с ЧПУ

Мы являемся филиалом
Мы надеемся, что вам понравятся продукты, которые мы рекомендуем. Просто чтобы вы знали, мы можем заработать небольшую комиссию бесплатно для вас, если вы сделаете покупку по одной из наших ссылок.

Какой настольный фрезерный станок с ЧПУ лучший?

Заголовок выше — это обычно то, что люди спрашивают, когда пытаются решить, какую марку мельницы купить.Вам следует спросить, что вы хотите создать, какой материал вы будете использовать и какого размера предметы, которые вы хотите создать или изменить.

Решите, что вы хотите сделать, и выберите станок с ЧПУ в соответствии с вашими потребностями.

Информация в этой статье поможет вам принять это решение, чтобы вы могли сделать более осознанный выбор.

Какой тип станка с ЧПУ лучше всего подходит для ваших нужд?

Вообще говоря, вы получаете то, за что платите за станок с ЧПУ, как и большинство вещей в жизни.

Если вы просто хотите научиться и попробовать новое хобби, возможно, небольшой гравировальный станок с ЧПУ может быть именно тем, что вам нужно.

Какой самый лучший станок с ЧПУ по дереву?

Возможно, вы захотите сделать большие декоративные элементы из более мягких материалов, таких как дерево, чтобы создавать свои собственные продукты для продажи в качестве побочной суеты. В этом случае лучше всего использовать маршрутизатор с ЧПУ.

Эти машины являются крупнейшим типом домашних машин. Они используют конструкцию портального типа мельницы, так как это дает вам эффективную площадь фрезерования, почти равную размеру занимаемой машины.

Какой маленький станок с ЧПУ самый лучший?

Другой основной выбор — настольные станки с ЧПУ, это небольшие станки с ЧПУ, предназначенные для создания проектов из металла.

Они намного более прочные, чем портальные мельницы, и обычно построены из стальных и алюминиевых компонентов. Они выглядят так же, как и их промышленные аналоги, но уменьшены, чтобы поместиться на скамейке.

Они могут обрабатывать и другие материалы, но размер компонентов, которые вы можете изготовить, будет значительно меньше, чем портальная мельница.

Как вы понимаете, размер машины, которую вы выбираете, обычно зависит от ее возможностей. Если вам нужно больше и лучше, стоимость будет соответственно увеличиваться, и это будет уходить от хобби.

Сколько стоит небольшой станок с ЧПУ?

Это вопрос, который задают очень часто.

Маленький гравировальный станок с ЧПУ будет стоить от 200 до 500 долларов.

Фрезерный станок по дереву с ЧПУ будет стоить от 800 до 2000 долларов плюс.

Настольный фрезерный станок с ЧПУ, способный обрабатывать металл, будет стоить от 2500 долларов и выше.

Очевидно, что чем больше вы потратите, тем лучше и производительнее будет машина.

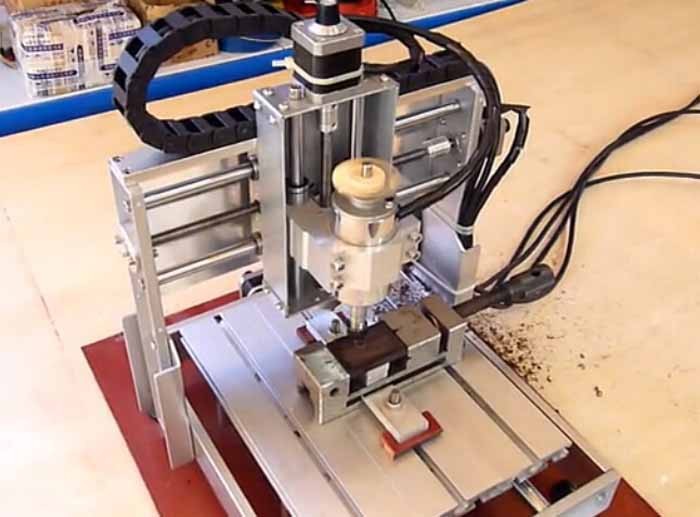

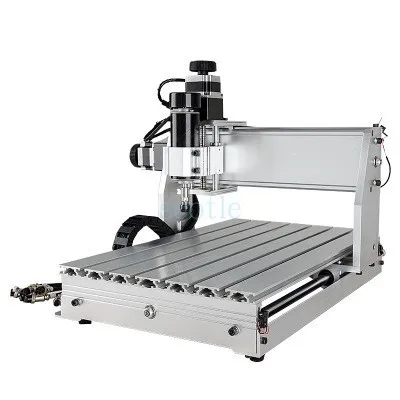

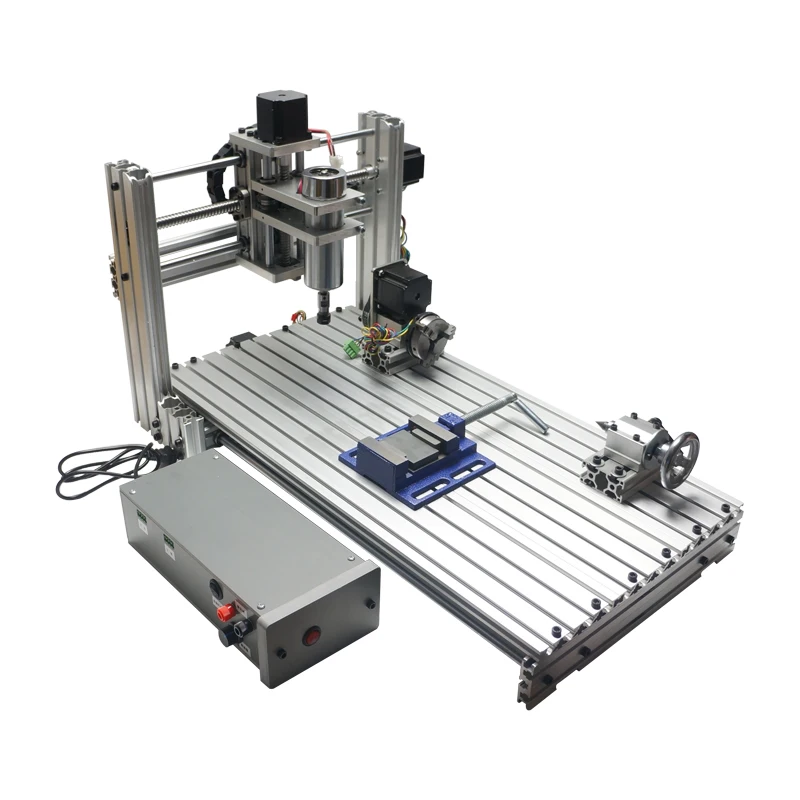

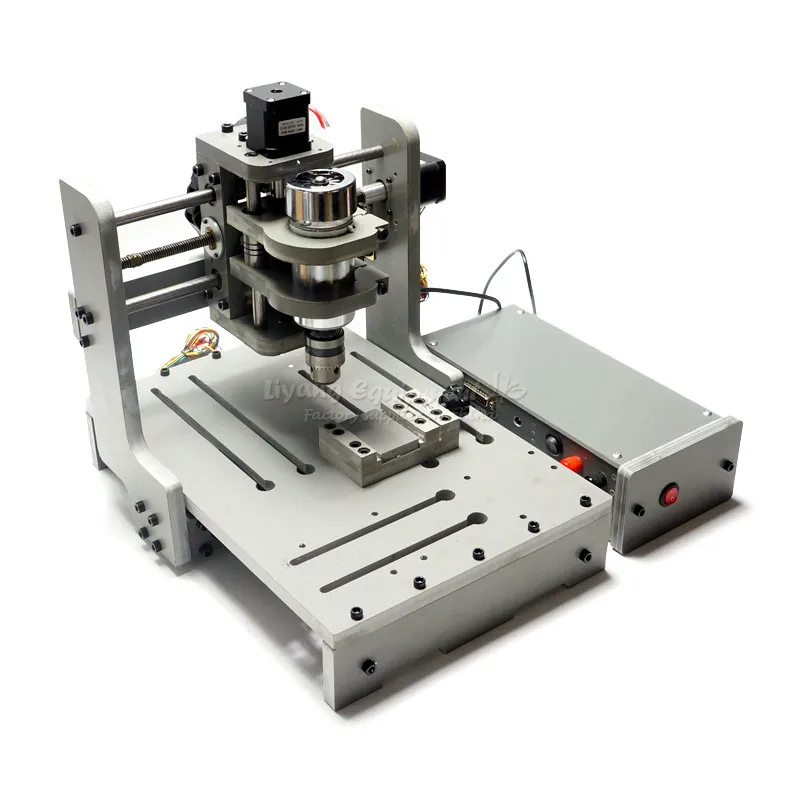

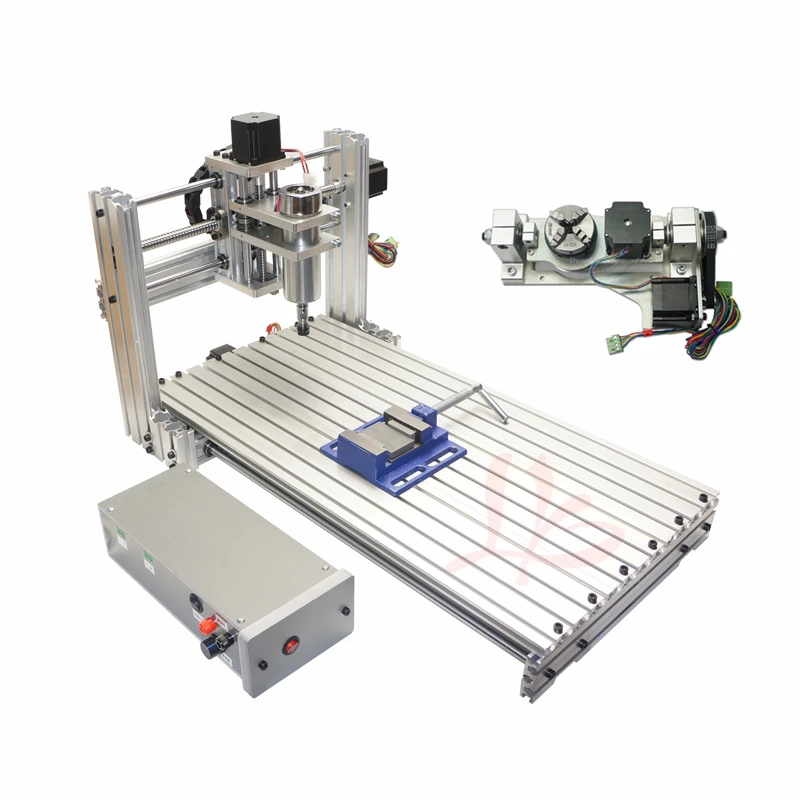

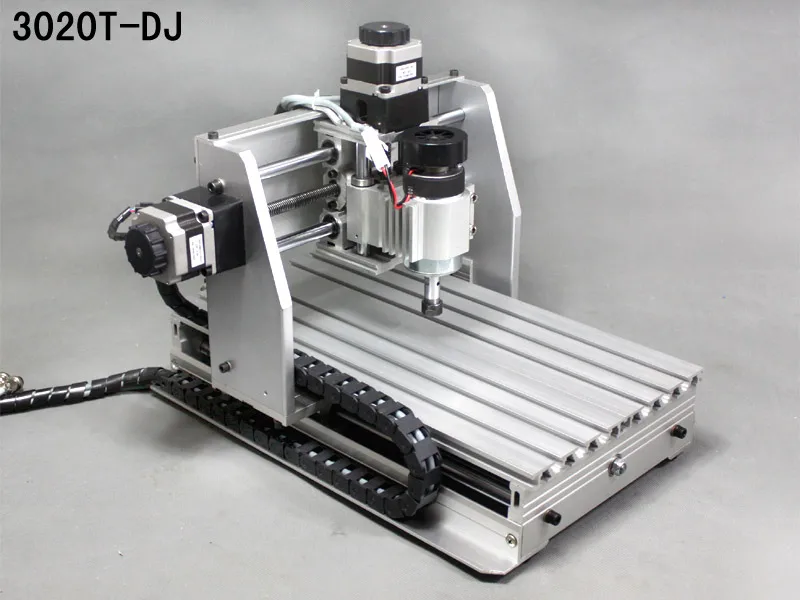

Малый гравировальный станок с ЧПУ

Это будет наименее затратным выбором и хорошим типом станка для покупки, если вы просто хотите изучить основы обработки с ЧПУ и программирования.

Описание

Genmitsu CNC 3018-PRO Router Kit GRBL Control 3 Axis Plastic … *

SainSmart Genmitsu Фрезерный станок с ЧПУ 3018-PROVer с GRBL … *

Станок с ЧПУ, MYSWEETY DIY CNC 3018PRO-M 3 оси Фрезерный станок с ЧПУ… *

ER Цанга и насадки для гравировки

Предварительный просмотр

Описание

Genmitsu CNC 3018-PRO Router Kit GRBL Control 3 Axis Plastic … *

ER Цанга и биты для гравировки

Предварительный просмотр

Описание

SainSmart Фрезерный станок с ЧПУ Genmitsu 3018-PROVer с GRBL … *

ER Цанга и гравировальные насадки

Предварительный просмотр

Описание

Станок с ЧПУ, MYSWEETY DIY CNC 3018PRO-M 3-х осевой фрезерный станок с ЧПУ … *

ER Цанговые насадки и гравировальные насадки

Насколько они точны?

Большинство станков с ЧПУ, даже недорогие, могут быть очень точными. Такие машины будут иметь точность в несколько тысяч дюймов. Они будут достаточно хороши, чтобы создавать точные модели и профили из мягких материалов, таких как дерево или пластик.

Проблема с этим типом станков с ЧПУ заключается в том, что точность быстро ухудшается, если к ним приложить какое-либо усилие.

Их не зря называют гравировщиками, они способны выполнять только очень маленькие разрезы маленькими фрезами.

Они не предназначены для производства инженерных деталей, а только для декоративных изделий. Художественное творчество является положительным моментом при продаже машин этого типа.

Насколько они надежны?

Если вы покупаете изделие по бюджетной цене, у вас могут возникнуть проблемы с надежностью электронных компонентов. Сама конструкция мельницы может оказаться недолговечной, если используются пластиковые детали.

Будьте готовы обслуживать или модернизировать эти типы машин.

Могут ли они резать металл?

№Если вы хотите изготавливать металлические детали любого типа, даже из мягкого металла, не покупайте ни один из этих типов станков.

Лучшее, что он может сделать, это гравировать (царапать) алюминий.

Что они не умеют?

Большинство задач, которые вы бы хотели, чтобы машина с ЧПУ выполняла, — это именно то, чего не делают эти бюджетные машины. К несчастью.

Это действительно только машины для хобби, предназначенные для обучения и развлечения.

Можно ли использовать эти станки с лазерным гравером?

Да! Фактически, эти станки идеально подходят для выполнения небольших работ по лазерной гравировке.Их можно купить у производителя с включенной лазерной системой. Однако это значительно увеличивает стоимость.

Эта система идеально подойдет для постройки радиоуправляемых лодок или самолетов. На таком станке можно было резать деревянные формирователи или ребра крыла. Позволяет создавать собственные модели в системе CAD, а затем точно вырезать их лазером. Лазер для любительского гравировального станка с ЧПУ

Ограничения по размеру

Эти небольшие граверы могут иметь большую рабочую область благодаря конструкции портального типа. Обычно у них есть рабочая зона размером примерно 12 на 6 дюймов. Единственная слабость — это вертикальное перемещение (ось z), они обычно имеют перемещение менее 2 дюймов.

Это уменьшается еще больше, если учесть длину гравировального инструмента. Однако это не должно быть проблемой, если вы собираетесь использовать его для того, для чего он предназначен.

Выбор станка с цанговым шпинделем ER будет хорошим выбором. Они позволяют использовать инструменты различного размера при компактных размерах.

Резюме

У меня есть полный обзор и руководство по настройке популярного гравировального станка с ЧПУ 3018.Если вы рассматриваете одну из этих машин, вам следует ее проверить.

  • Точность только для мягких материалов
  • Подходит для творческих или декоративных проектов
  • Развлечение и обучение по доступной цене
  • Идеально подходит для лазерной гравировки / резки мелких деталей
  • Не может резать металл вообще
  • Не предназначен для производства части
  • Очень низкая жесткость и прочность
  • Тип шпиндельного двигателя с низким крутящим моментом

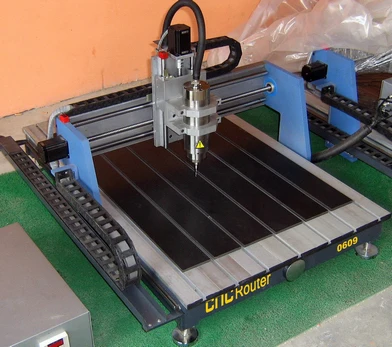

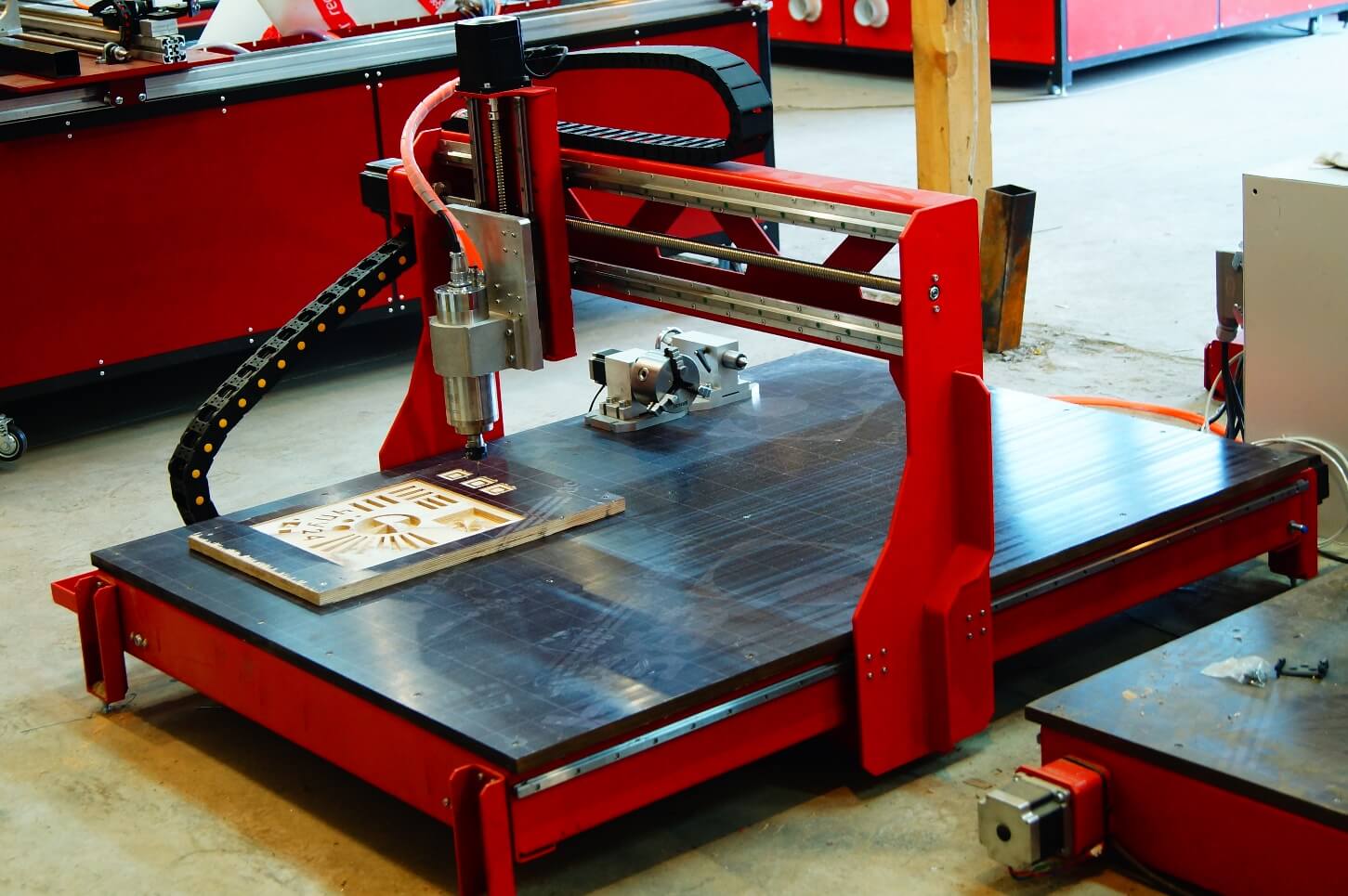

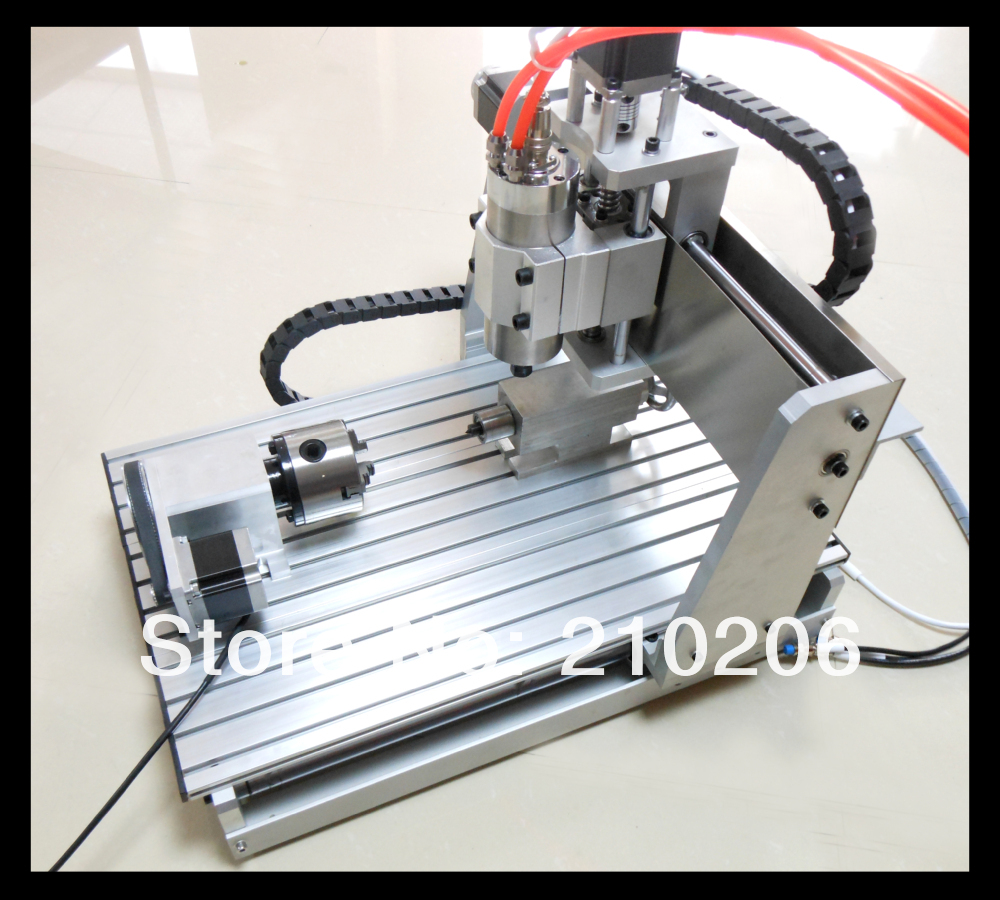

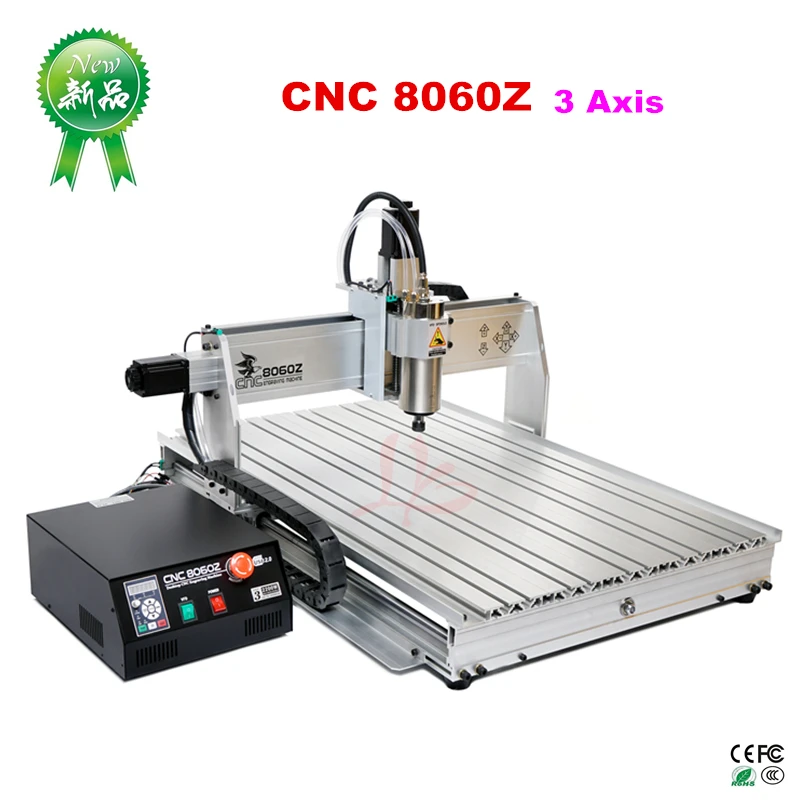

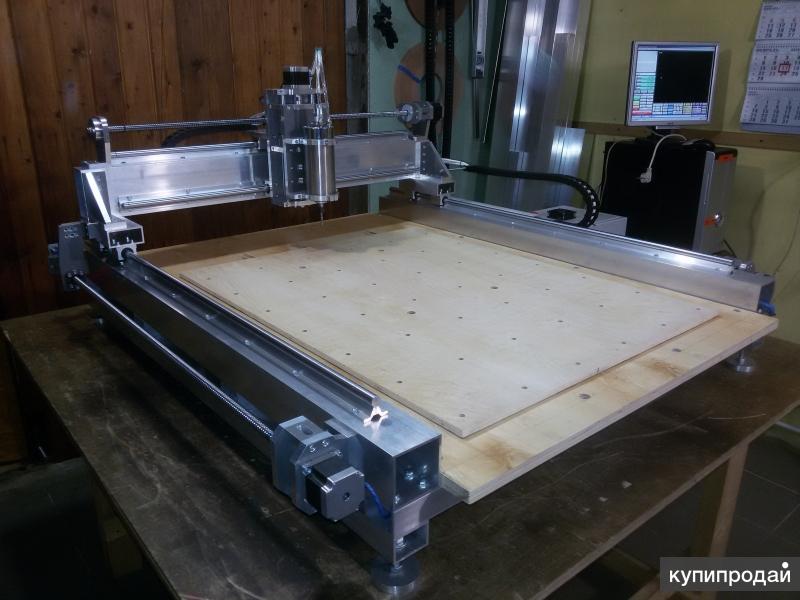

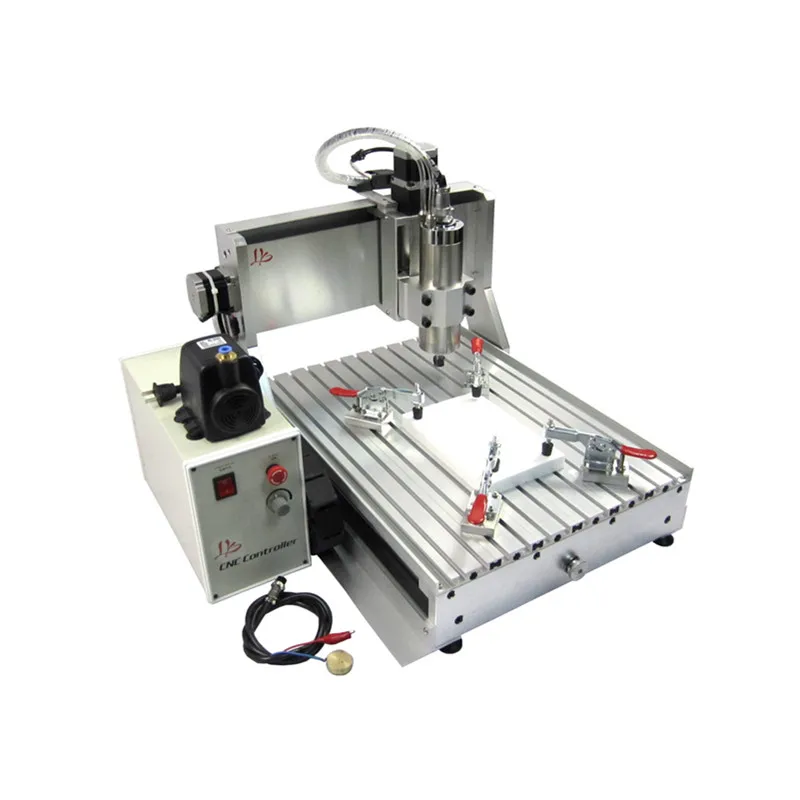

Фрезерный станок с ЧПУ

Как следует из названия, фрезерный станок с ЧПУ — это фрезерный станок по дереву, установленный на портальном стане с ЧПУ. Они могут быть намного больше, чем гравировальные станки, которые я описал ранее.

Используя сменные фрезы, их можно запрограммировать для изготовления сложных деревянных рельефов и других столярных работ, которые почти невозможно выполнить вручную.

Я показываю простой проект в статье «Fun Cnc Project», который идеально подходит для небольшого (или большого) фрезерного станка с ЧПУ.

Описание

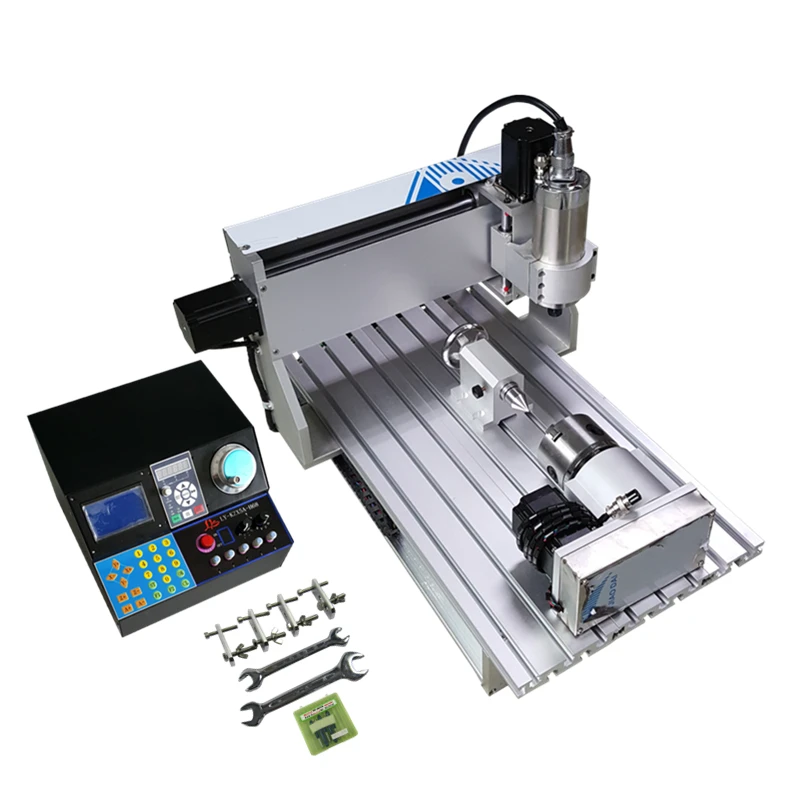

LiFuJunDong 4 Axis USB CNC6040 Router Гравировальный станок 3D … *

BobsCNC Evolution 4 CNC Router Kit с маршрутизатором в комплекте… *

Комплект фрезерного станка Maslow с ЧПУ — Базовый комплект — Гравировка по дереву … *

Предварительный просмотр

Описание

LiFuJunDong 4 Axis USB CNC6040 Фрезерный гравировальный станок 3D … *

Предварительный просмотр

Описание

BobsCNC Evolution 4 Комплект фрезерного станка с ЧПУ в комплекте … *

Предварительный просмотр

Описание

Комплект фрезерного станка Maslow с ЧПУ — Базовый комплект — Гравировка по дереву . .. *

Насколько точны фрезерные станки с ЧПУ?

Фрезерные станки с ЧПУ могут быть очень точными при фрезеровании дерева.Потенциальная точность любого станка с ЧПУ определяется его шаговыми двигателями. Неточность может возникнуть из-за недостатков в их конструкции.

Если фрезерный станок сделан из дерева, как некоторые из них, прочность станка может повлиять на точность резки. Если конструкция будет прогибаться под нагрузкой, точность будет ужасной.

Узнайте, сколько весит машина. Если он тяжелый, скорее всего, он будет прочным. Если он прочный, то, скорее всего, будет точным.

Насколько надежны маршрутизаторы с ЧПУ?

Надежность маршрутизатора зависит от того, насколько хорошо он спроектирован.Шпиндель обычно представляет собой фрезерный станок, закрепленный на оси z, поэтому наличие фрезерного станка от признанного производителя повысит надежность.

Надежность и хороший дизайн улучшаются с увеличением стоимости, поэтому, покупая его, убедитесь, что вы получаете лучшее, что можете себе позволить. В конечном итоге это окупится.

Могут ли фрезерные станки с ЧПУ резать металл?

Да и Нет. Некоторые производители указывают «мягкий металл» в своей информации, но не уточняют, насколько хорошо он с этим справится. Они даже не уточняют, что такое «мягкий металл».Так что я бы сказал нет, в отношении машинок для рукоделия для хобби.

Если вы хотите, чтобы портальная мельница большего размера могла обрабатывать металл, вам придется потратить много денег и использовать шпиндельный двигатель высокого класса. Насадка для фрезерования по дереву не «резает» 🙂

Что не умеет фрезерный станок с ЧПУ?

Отсутствие качества — важный фактор, на который эти машины не способны. Обычная любительская машина, которая будет стоить меньше тысячи долларов, не режет металл. Это будут наборы для самостоятельной сборки, в которых в качестве шпинделя используется имеющийся в продаже ручной фрезерный станок.

По этой причине они могут обрабатывать только дерево, пластик и т. Д.

Конструкция портала также минимизирует перемещение по оси z, ограничивая вертикальную высоту любого проекта, который вы можете захотеть выполнить.

Можно ли приспособить фрезерные станки с ЧПУ для использования лазерного гравера?

Да, существуют комплекты для добавления лазера к фрезеру с ЧПУ. Это станет эффективной альтернативой небольшой концевой фрезы при вырезании профилей из более тонких листовых материалов.

Если вы хотите использовать только лазер, вам лучше купить специальный станок для лазерной резки.

При использовании лазера существуют определенные соображения безопасности, которые лазерный резак решит более эффективно.

Ограничения по размеру для маршрутизатора с ЧПУ

Ось Z — это основное ограничение размера для маршрутизаторов с ЧПУ, за исключением того, что все зависит от того, сколько денег вы должны потратить. Также вам нужно будет учитывать, сколько места у вас есть для размещения вашего маршрутизатора.

Если у вас есть мастерская на цокольном этаже, вы должны иметь возможность поставить ее там. Если это просто роутер для хобби, я сомневаюсь, что это будет проблемой.

Сводка

  • Подходит для больших проектов
  • Идеально подходит для деревообрабатывающих проектов
  • Легко модернизируйте шпиндель для улучшения возможностей
  • Бюджет начального уровня д.и.г. Доступны комплекты
  • Доступно много онлайн-информации и поддержки
  • Маршрутизаторы начального уровня, ограниченные фрезерованием древесины
  • Более мощные маршрутизаторы могут быть дорогими
  • Маршрутизаторы, в основном, предназначены для выполнения проектов плоского или «рельефного» типа

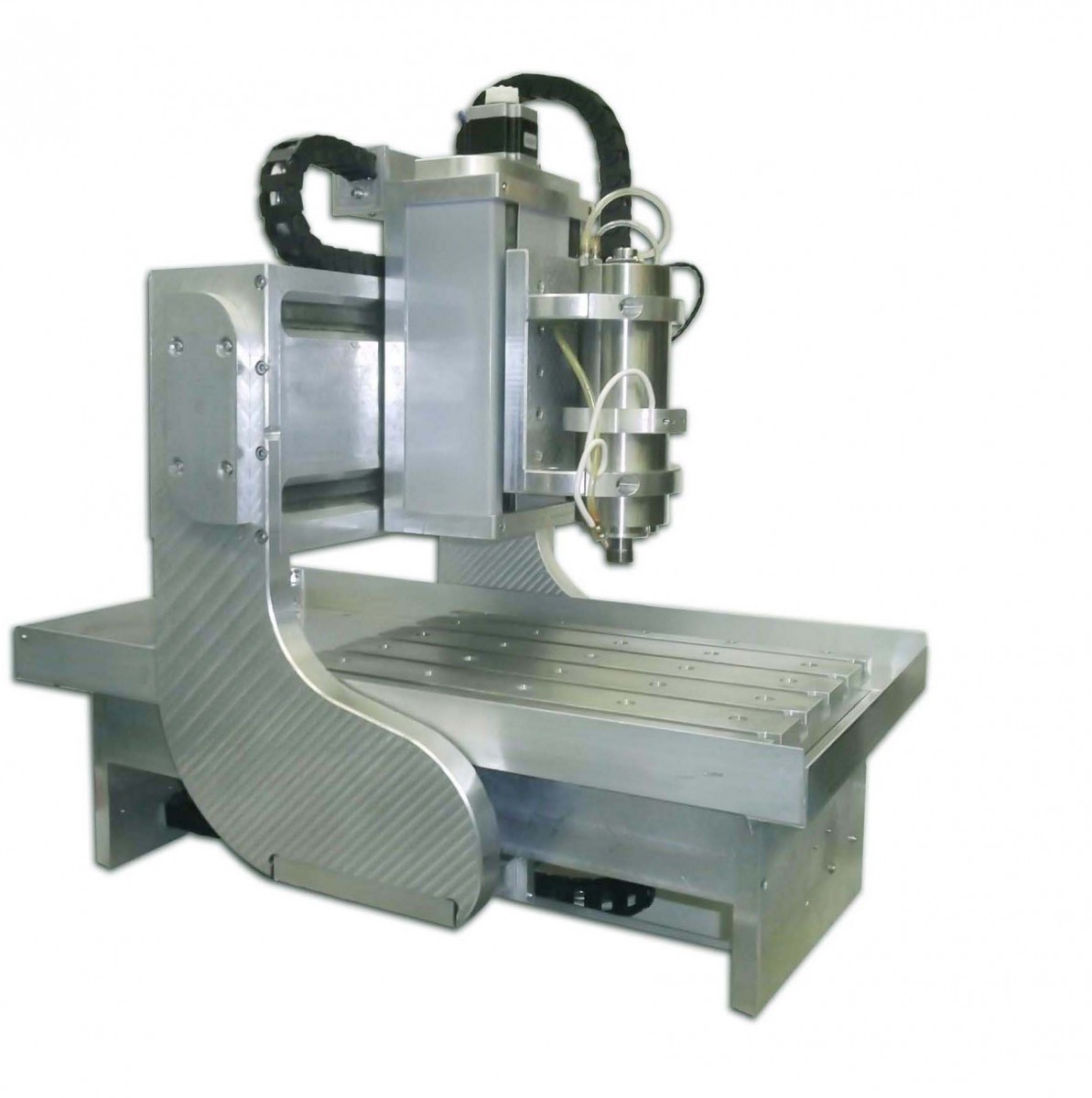

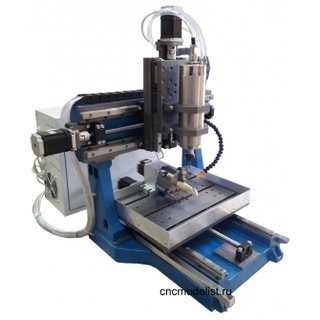

Настольный фрезерный станок с ЧПУ

Если вы собираетесь производить большую часть своей работы из металла, лучшим выбором будет хороший настольный фрезерный станок с ЧПУ.Конструктивные элементы будут выполнены из стали, что придаст машине необходимую жесткость.

Для этого типа машин доступен разнообразный выбор фрез, что делает их наиболее универсальными из имеющихся. Двигатели шпинделя имеют большую мощность, чем обычные фрезерные станки, что позволяет использовать более крупный инструмент.

Более низкие скорости вращения шпинделя достигаются за счет понижения скорости вращения шпинделя, что обеспечивает более низкие обороты и крутящий момент, необходимые для фрезерования алюминия и стали.

Насколько точны настольные фрезы с ЧПУ?

Хороший настольный фрезерный станок с ЧПУ очень точен и может обрабатывать детали с точностью до кадра.0005 ”(0,0127 мм) легко. Пока машина находится в хорошем состоянии, она прослужит долгие годы. Хорошо зарекомендовавшие себя производители смогут поставить запасные части для любой из машин, упомянутых в этой статье.

Жесткость станка играет большую роль в поддержании точности, и по конструкции этот тип станка будет очень прочным.

Точность этих фрез оправдает потребность в измерительных инструментах для машинистов в большинстве ваших проектов.

Насколько надежны настольные фрезы с ЧПУ?

Как и все мельницы, которые я обсуждал в этой статье, если их содержать в чистоте и в хорошем состоянии, они будут очень надежными.Самой большой проблемой надежности любого хобби с ЧПУ будут проблемы с программным обеспечением.

Большинство людей, использующих ПК с Windows, сталкиваются с проблемами обновления программного обеспечения, поэтому рекомендуется убедиться, что у вас установлена ​​наиболее стабильная версия программы управления машиной.

Обратите внимание, что я сказал «самая стабильная», а не «последняя версия» вашего программного обеспечения. Если это работает на вашем ПК, не обновляйте до последней версии, если вам не нужно. Пусть другие люди протестируют последнюю версию.

Одна важная настройка, которую вам необходимо изменить на вашем ПК, — это запретить вашим портам USB переходить в спящий режим по прошествии заданного времени.

Это важно, чтобы ваша машина не остановилась на полпути.

Может ли настольная фреза с ЧПУ резать металл?

Как уже было сказано, этот тип станка предназначен для резки большинства видов металла. Они могут фрезеровать алюминий в течение всего дня и стабильно производить несколько деталей.

Узнайте, как настроить подачу и скорость, и у вас не должно возникнуть никаких проблем.

Сталь также не проблема для этого типа станков, но потребуется немного больше опыта, чтобы убедиться, что у вас есть правильные скорости шпинделя и подачи.Знание того, что нужно регулировать при возникновении проблем, также будет большим преимуществом. У меня есть статья о программировании G-кода для чайников, которая поможет вам начать обучение программированию с ЧПУ.

Большинство любительских фрезерных станков с ЧПУ не будут оборудованы системой охлаждения, что также может быть проблемой при фрезеровании стали.

Есть много хладагента д.и.г. показанные в Интернете настройки, которые можно скопировать для этой цели.

Процесс включает установку машины на большой металлический поддон со сливом, идущим под столом в сборный резервуар с насосом в нем.Затем насос рециркулирует охлаждающую жидкость обратно в машину и через пластиковую трубу для охлаждающей жидкости, направленную на инструмент.

В основном охлаждающая жидкость используется для отвода тепла от режущего инструмента, чтобы он оставался холодным, что продлевает срок его службы. Это также поможет смыть стружку с инструмента, предотвращая его засорение и потенциальную поломку.

Алюминий может выиграть от использования охлаждающей жидкости, но вы можете обойтись без использования WD40 и время от времени быстрой струей сжатого воздуха для очистки стружки.Единственным недостатком этого является необходимость присматривать за машиной во время ее работы.

Что не умеют настольные фрезерные станки с ЧПУ?

Настольный фрезерный станок с ЧПУ — это небольшая версия промышленного станка с ЧПУ, но им не хватает всех, кроме самых основных функций, как у их старших братьев. Одним из примеров является то, что шпиндель не может быть «синхронизирован» или ориентирован в соответствии с движением станка. Этот тип функций позволяет станкам нарезать резьбу и выполнять циклы расточной оправки.

Это не проблема, потому что настольные фрезерные станки способны производить только мелкие детали, поэтому невозможность нарезать резьбу, например, не является препятствием.

Резьба большего размера может быть обработана с помощью резьбовой фрезы путем интерполяции окружности во время подъема или спуска по оси z.

Могут ли настольные фрезерные станки с ЧПУ иметь более трех осей?

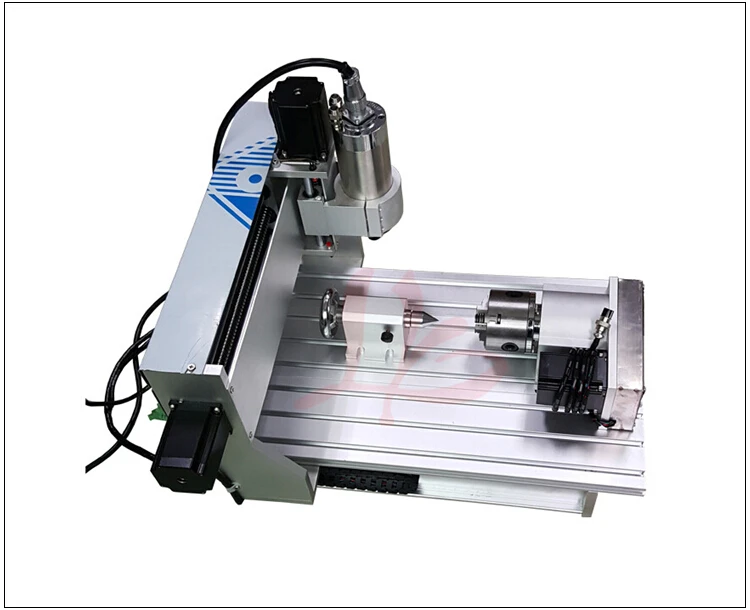

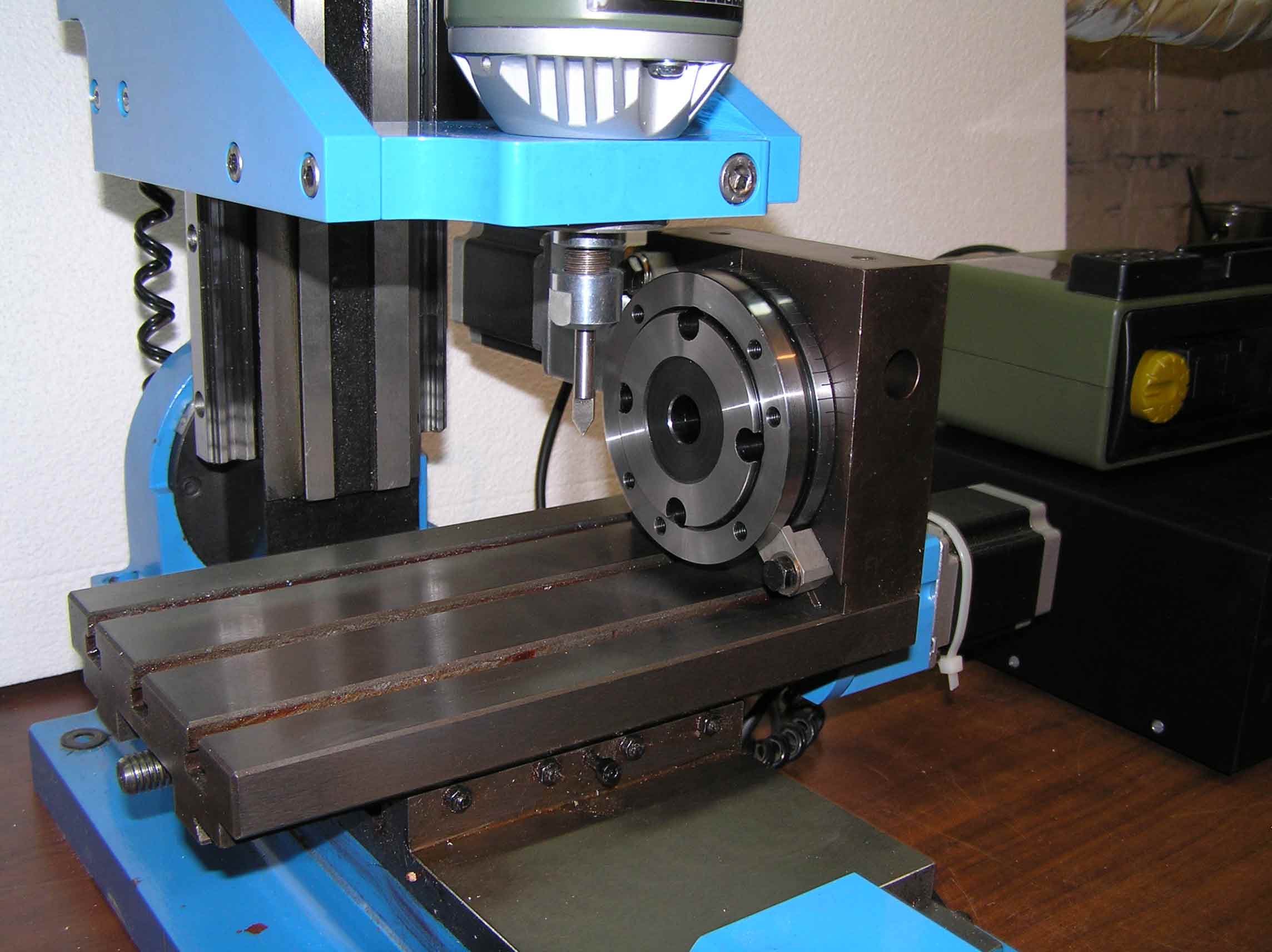

Да, у меня есть 4-я ось для моего настольного фрезерного станка с ЧПУ, позволяющая обрабатывать круглую деталь вокруг своей оси.

Я знаю по крайней мере один 5-осевой настольный фрезерный станок с ЧПУ под названием Pocket NC. Вы можете проверить это по этой ссылке.

Ограничения размеров настольного фрезерного станка с ЧПУ

Большим преимуществом этого типа фрезерного станка перед портальным фрезерным станком является доступное перемещение по оси z. Недостаток обычно заключается в величине хода по оси y, он уменьшен за счет конструкции.

Чтобы добиться большего движения по оси y, шпиндель должен был бы выступать за стол на большее расстояние. Это уменьшило бы жесткость машины. У меня есть фреза Taig, и расстояние перемещения по оси составляет:

Ход по оси X 12 дюймов (Модель 2019)

Ход по оси Y 5,5 дюйма

Ход по оси Z 6,0 дюйма

Размеры стола 3 1/2 x 18,4 дюйма (модель 2019 г.)

Вы можете проверить мельницу, которой я владею и которой пользуюсь, по этой ссылке.

Большинство настольных мельниц имеют одинаковое количество полезной рабочей площади, вам нужно будет попытаться решить, что вам нужно, чтобы выбрать лучшую мельницу для вас.

Сводка

  • Идеальное решение для обработки металлических деталей в вашей домашней мастерской
  • Достаточно точное, чтобы создавать металлические компоненты для рабочих узлов
  • Для максимальной универсальности доступно множество различных типов инструментов
  • Станки доступны с 4 или 5 осями производительность
  • Доступно довольно много бюджетных моделей, которые можно адаптировать к ЧПУ
  • Имеет больший ход по оси z, чем портальная фреза
  • Имеет меньшую рабочую зону по осям X и Y, чем портальная фреза
  • Менее идеален для фрезерования древесины из-за более низкой скорости шпинделя
  • Стоимость выше, чем у фрезерного станка с ЧПУ
  • Требуется больше навыков и знаний для обработки металлических деталей

У меня есть статьи о подключении станка с ЧПУ к ПК и фрезерного оборудования с ЧПУ, которые могут быть представляющих интерес для вас, обязательно проверьте их.

Обзор лучших фрезерных станков с ЧПУ в 2021 году

Фрезерование — это процесс резки и сверления таких материалов, как дерево и металл. Компьютерные фрезерные станки называются фрезерными станками с ЧПУ. Есть и ручные.

Как ручные, так и компьютеризированные станки имеют цилиндрический инструмент, который выполняет работу. Этот инструмент удерживается в шпинделе, и он бывает
различных форм и размеров. Особенностью этих станков является то, что они могут резать под разными углами
и работать в нескольких осях.

Лучшие фрезерные станки с ЧПУ смогут выполнять все те же действия, что и сверлильные станки, и многое другое. Продолжайте читать, чтобы узнать о них больше
.

Лучшим вариантом для фрезерования является мини-станок CNC 3018pro-M DIY Mini . У него лучший настольный фрезерный станок с ЧПУ среди множества фрезерных станков в различных ценовых диапазонах.

Лазерный модуль поставляется в комплекте и может работать со всеми видами материалов. Позиционирование и работа с заготовкой очень просты благодаря высокоточному измерению на этом станке.

Лучшей машины в этой ценовой категории вы не найдете. У него есть некоторая кривая обучения, но как только вы освоите его, вы сможете выполнять детальную работу с этой машиной. Прочитать полный обзор

5 лучших фрезерных станков с ЧПУ Обзоры

Вам нужно узнать об этих станках, прежде чем вы решите купить один для себя. Но перед этим мы дадим вам список некоторых из лучших вариантов. Посмотрите и сравните 5 высококачественных фрезерных станков с ЧПУ, представленных на рынке прямо сейчас.

1. Комплект маршрутизатора Genmitsu CNC 3018-PRO GRBL Control 3 Axis Plastic Acrylic

На этом станке соединение команды с действием выполняется путем интеграции материнской платы и специального программного обеспечения. В безупречной сети системы программное обеспечение и оборудование работают одновременно с незначительными задержками.

Компания использовала высокопроизводительное программное обеспечение для этой машины. Это программное обеспечение с открытым исходным кодом под названием GRBL, и оно использует электронную платформу с открытым исходным кодом под названием Adruino, чтобы сделать свои операции доступными для обычного пользователя.

Использование GRBL просто и беспроблемно, в отличие от некоторых других операционных систем. По этой причине его используют многие люди в отрасли — вы никогда не исчерпаете ресурсы при использовании этого программного обеспечения. Вы сможете найти профессиональную техподдержку для решения любой технической проблемы, с которой вы столкнетесь.

Данный фрезерный станок является версией предыдущей модели. Поэтому он был обновлен, чтобы вы могли использовать его максимально эффективно. При базовой высоте 4 см это идеальный настольный фрезерный станок с ЧПУ, поскольку он может идеально сбалансировать вес и поддерживать стабильность во время работы.

Еще одним полезным аспектом является то, что вы можете приступить к работе с ним, даже если детали не расположены на месте. А когда вам все же понадобится его собрать, вы найдете инструкции, которым легко следовать и использовать. Руководство предоставляется в пакете, и вы получите дополнительную помощь из онлайн-ресурсов, поскольку это довольно популярная машина.

  • Разнообразные области применения: от обработки пластика до акрила, ПВХ и т. Д.
  • Очень устойчивая машина с удобной высотой 4 см
  • Операции просты для понимания и выполнения
  • Вы можете приступить к работе с машиной еще до того, как вы соберете к нему все детали
  • Четкие инструкции по размещению компонентов

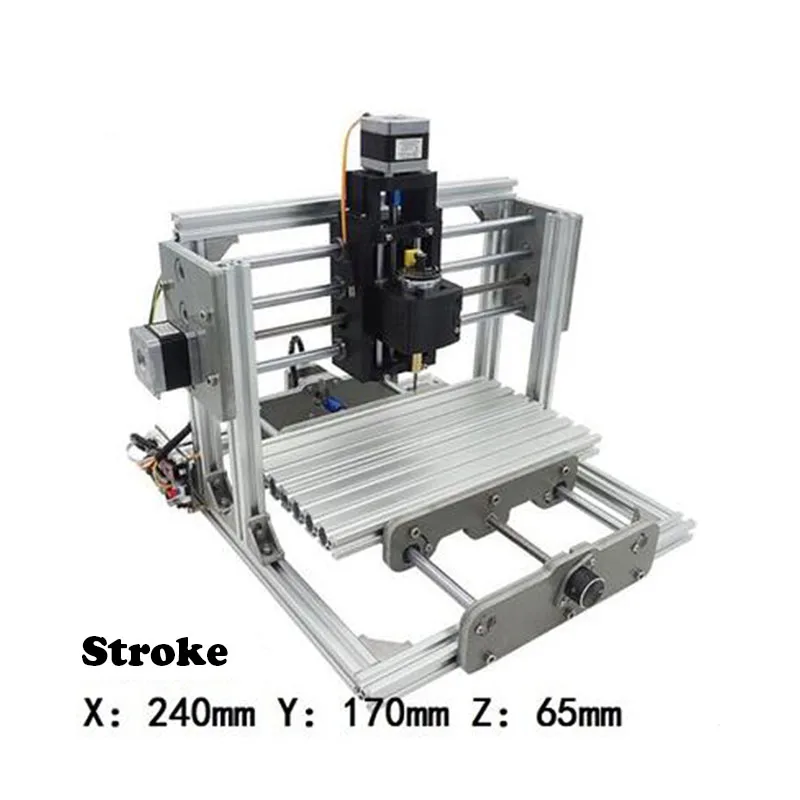

2.PCB ПВХ фрезерно-гравировальный станок для резьбы по дереву

Если вы, как новичок, ищете удобный фрезерный станок для работы дома, то он для вас. С помощью этого инструмента вы сможете делать много забавных и увлекательных вещей.

Вы сможете гравировать на дереве и делать красивые узоры на поверхности. Это один из лучших станков с ЧПУ для деревообработки на рынке, и он будет особенно полезен для вас, если вы студент, которому поручено работать над проектами с фрезерным станком с ЧПУ своими руками.

Внутри этого набора вы найдете комплект для фрезерования DIY, один удлинительный стержень с цанговым зажимом ER11, 4 пластинчатых зажима, 10 резьбовых ножей для фрез с ЧПУ, диск, чтобы показать вам процесс работы. И, конечно же, простое руководство по эксплуатации.

Перед покупкой этого устройства обязательно узнайте подробности о поддерживаемых операционных системах. Если окажется, что эта машина не будет работать на вашем компьютере, покупка будет для вас пустой тратой ресурсов.

Этот станок также имеет программное обеспечение GRBL, которое вы можете легко установить на свой компьютер и использовать непосредственно для управления процессом фрезерования.Для запуска этого процесса никаких дополнительных аксессуаров не потребуется.

Просто синхронизируйте их вместе и приступайте к работе. Еще один интересный аспект этой машины заключается в том, что она дает вам возможность управлять ею, даже если вы не в сети. Все, что вам нужно сделать, это вручную отрегулировать положение по осям X, Y и Z с помощью вентилятора охлаждения шпинделя.

Но главное — это то, что этот станок — больше, чем просто резчик по дереву. Он также может гравировать с помощью лазера. Он совместим с различными лазерными модулями.Проверьте различные мощности лазерных лучей, которые можно использовать для гравировки этим инструментом, в руководстве.

  • Может выполнять гравировку как на дереве, так и на лазере
  • Работает на дереве, пластике, акриле, печатной плате CCL и некоторых мягких металлах
  • Машину можно мгновенно синхронизировать с компьютером
  • Обеспечивает автономное управление
  • Никаких дополнительных принадлежностей не требуется.

3. Станок с ЧПУ 3018pro-M DIY Mini с ЧПУ

Этот станок является еще одной модернизацией предыдущей модели.Преимущество покупки модернизированных машин состоит в том, что они работают более плавно, чем оригинальные.

Вам даже не придется прикреплять все аксессуары, прежде чем начать. Эта машина оснащена высокоточной системой, поэтому вы можете быть уверены, что она будет работать отдельно от остальных аксессуаров.

Для удобства эта машина представляет собой цельную формовочную систему, и вам не нужно использовать с ней какие-либо угловые детали. Установка полностью завершена во время установки двигателя, поэтому вам не придется возиться и с этим.

Базовая высота также была увеличена до 4 см, что придает машине большую точность и надежность. Все монтажные отверстия зарезервированы на месте, поэтому при последующей сборке компонентов вы можете сделать это без особых проблем. И, конечно же, эта машина может работать в автономном режиме. В конце концов, это современное устройство.

Помимо обычных принадлежностей, которые поставляются с обычными фрезерными станками, одним дополнительным преимуществом является то, что с ними также поставляется лазерная головка мощностью 2500 мВт.

Помимо старой доброй гравировки по дереву, вы сможете использовать лазерные лучи для вырезания узоров на широком спектре материалов, таких как дерево, пластик, PCB CCL, медь, алюминий, акрил и т. Д.

Только твердые материалы запрещены для использования с этой машиной. Но давайте посмотрим правде в глаза, этот станок уже способен на многое, учитывая, что это всего лишь мини-станок с ЧПУ своими руками.

  • Очень проста в установке, полная сборка занимает всего 20 минут
  • Может использоваться с высокой точностью и перед сборкой
  • Машина поддерживает Win XP, Win 7, Win и Win 10
  • Использует удобное программное обеспечение GRBL для подключения к компьютерам
  • Можно управлять и в автономном режиме

4. Обновленная версия CNC 3018 Pro GRBL Control DIY Mini CNC Machine

Этот элегантно выглядящий фрезерный станок действительно предоставит вам все приложения, необходимые для выполнения вашей работы. Гладкий пластиковый корпус только дополнит общий декор вашего дома.

Использование этого аппарата дает два преимущества. Работает с любыми поддерживаемыми системами без задержек. Но мы идем не об этом. Преимущество в том, что эта машина работает в автономном режиме так же плавно, как и в сети.

Это настолько удобно, что вам даже не придется беспокоиться о загрузке файлов для его поддержки. В нем есть все, что нужно встроить прямо в систему.

Еще одним преимуществом является то, что вы можете установить оси местоположения вручную. Все можно сделать вручную после завершения настройки с помощью фрезерного станка с ЧПУ, входящего в комплект. Вы найдете инструкции для этого в руководстве.

Это один из лучших станков с ЧПУ по дереву, который может выполнять различные типы проектов. Станок также отлично подходит для гравировки пластика, ПВХ, печатных плат и других мягких материалов. К сожалению, прикрепленное к нему сверло не сможет выдержать требований работы с твердыми материалами, такими как нефрит, твердые металлы и т. Д.

Может работать и с лазером. Но есть один небольшой недостаток в том, что вам придется покупать лазерную головку отдельно. В общем, если вы ищете домашние станки с ЧПУ, то они вам подойдут.

  • Устройство будет работать с большинством систем Windows и iOS
  • Пластиковые рамки довольно прочные и прочные
  • Дисплей контроллера встроен в устройство
  • Нет необходимости постоянно держать его подключенным к компьютеру

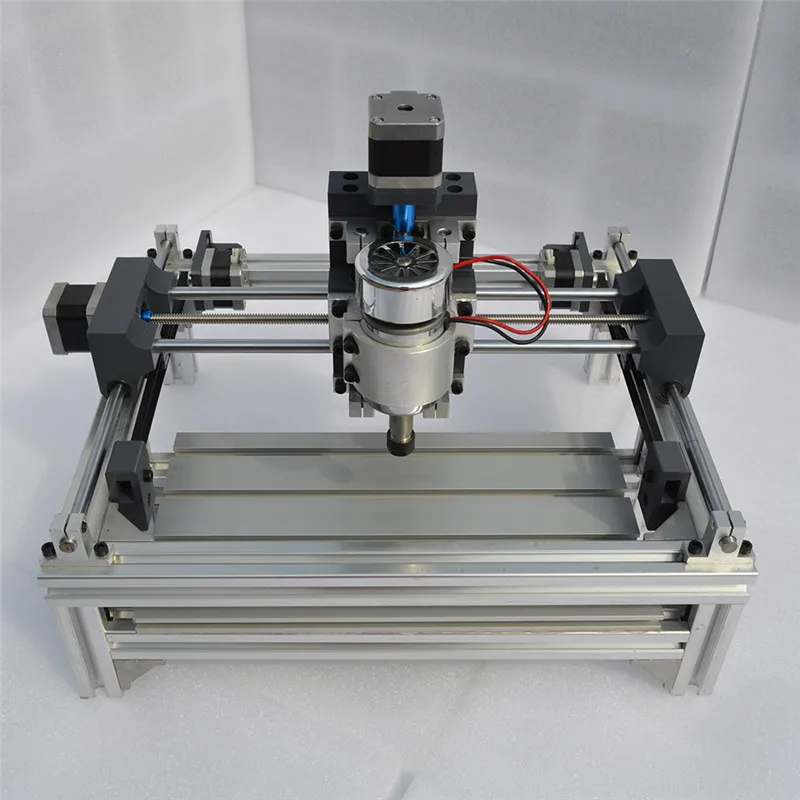

5.CNC 3018 Pro GRBL Control DIY Mini CNC Machine

Это самая простая мини-машина DIY. Это обновленная версия модели, в которой были некоторые недостатки, поэтому компания устранила все выбоины, которые могли помешать вашей работе.

Некоторые компоненты уже собраны на свои места, так что вы можете использовать его прямо из коробки для простых операций.

Если вам все же нужно установить его должным образом, вы найдете все инструкции внутри комплекта.Поскольку некоторые детали уже установлены, все, что вам нужно сделать, это отрегулировать оставшиеся детали. Этот фрезерный станок идеально подходит для обработки большого количества различных материалов. Его можно использовать для гравировки на дереве, алюминии, акриле, ПВХ, печатных платах и ​​многих других проектах.

Это лучший небольшой фрезерный станок с ЧПУ, который вы можете найти для работы над своими проектами дома. Используемое программное обеспечение очень удобно и для непрофессионалов. Вы можете использовать этот контроллер для контроля скорости и ускорения шпинделя в соответствии с величиной давления, которое требуется для выполнения задачи.

Вы также можете использовать эту машину, используя лазерные лучи. Но вам нужно будет покупать лазер отдельно, так как он не предоставляется компанией. Еще один недостаток, с которым вы столкнетесь, заключается в том, что вы не получите инструкции с этим устройством.

Если вы впервые пользуетесь фрезерными станками, возможно, вы не знаете, что делать. В этом случае мы рекомендуем ориентироваться в Интернете. В остальном это довольно приличная машина для работы.

  • Управляющие импульсы остаются стабильными на протяжении всей операции
  • Шпиндель имеет превосходное управление скоростью ускорения
  • Системы управления GRBL очень просты в использовании и удобны
  • Вы можете работать с широким спектром материалов
  • Станок легкий но крепкий

Руководство по покупке: вещь, на которую нужно обратить внимание

Покупка новых предметов может быть довольно сложной задачей.Особенно, если это высокотехнологичные машины, подобные этой. Вам нужно понять все компоненты, прежде чем вы погрузитесь в свой кошелек, чтобы получить огромную пачку денег. Мы поможем вам найти станки с ЧПУ для дома, рассказав о факторах, которые необходимо учитывать перед покупкой.

Фрезерные станки используются для решения самых разных задач. Они могут понадобиться вам для обычной или трехмерной резьбы; кому-то они могут понадобиться для изготовления машин.

Компании производят эти машины для множества различных целей.Ваша машина может быть универсальной, но все равно будет ограничение на тип задач, с которыми она может справиться. Поэтому выбирайте машину, в первую очередь учитывая потребности вашего производства.

Если вы работаете дома, то можете обойтись коммерческими фрезерными станками. Однако, если вы используете его в промышленных масштабах, то лучше всего приобрести машины, специально предназначенные для промышленных работ.

Машины, которые могут выполнить больше работы за короткое время, будут дорогими. Если вы не работаете в условиях ограниченного времени, вы можете купить что-то, что не обладает большой мощностью и емкостью.

Эти домашние фрезерные станки подойдут, если вы не дадите им команду работать с твердыми материалами, такими как камни и прочные металлы. Другой аспект медленных машин — то, что они могут работать с большей точностью. Большие громоздкие производственные мощности обрабатывают огромные сваи за очень короткое время, поэтому их машины дают некачественные результаты.

Для вашего дома или проекта DIY вам может потребоваться больше точности.В этом отношении компромисс в скорости будет для вас достойной сделкой.

С тех пор, как на прилавках появились станки с ЧПУ, спрос на них растет в геометрической прогрессии. Они не только имеют более высокую точность, чем ручные станки, но и большинство станков с ЧПУ могут работать и вручную. Кроме того, как только вы завершите настройку, синхронизируя машину с ноутбуком, вы также сможете управлять ею в автономном режиме.

Эти машины на много миль быстрее, чем машины с ручным управлением. И, в конечном итоге, они позволяют значительно повысить продуктивность, поскольку с такой ловкостью завершают порученную работу.

Чем точнее работает ваша машина, тем выше ее цена. Если вы впервые покупаете машину, вы можете использовать подержанную машину, прежде чем, наконец, вложиться в новую.

К тому времени вы правильно изучите операции, а также сможете понять эти машины из первых рук, чтобы принять более обоснованное решение, когда вы решите купить новую.

  • Проверьте, есть ли в машине все детали

Если в вашей машине отсутствуют детали, она вам не подойдет.Помимо дисплея в некоторых машинах, отсутствие деталей является серьезным препятствием для этих продуктов. Вот почему вам необходимо тщательно проверить наличие мелких деталей и укромных уголков, прежде чем выплачивать их сумму.

Все станки с ЧПУ оснащены аварийной кнопкой. Если при необходимости машину нельзя остановить мгновенно, возможно, вам придется заплатить большие суммы денег за ее ремонт. И аппаратные, и программные системы могут выйти из строя, если операции продолжатся с ошибочными командами.

Часто задаваемые вопросы о фрезерном станке с ЧПУ
1. Можно ли резать толстый бамбук на домашних станках с ЧПУ?

Да, можно. Бамбук режет быстрее, чем дерево, поскольку он легче и пористее дерева.

2. Как узнать, сможет ли мой станок резать плоские поверхности?

Только станки с осью выше 3 смогут правильно резать плоские поверхности. Все, что ниже этого значения оси, не рекомендуется, так как это может вызвать вмятины на поверхности и испортить внешний вид вашей заготовки.

3. Могу ли я использовать лазерные лучи для гравировки на таких материалах, как алюминий?

Нет, лазерные лучи не работают с чистым алюминием. Но если на вашем алюминии есть слой оксида, вы легко сможете протравить этот слой оксида.

4. Как запрограммировать плату управления?

В станках с ЧПУ вам не нужно программировать плату управления. Все программы уже установлены. Вам просто нужно подключить машину к вашей компьютерной системе.Это все.

5. Как расположить заготовку при работе с лазерными лучами?

Точно так, как вы позиционировали для гравировки. Вам нужно будет использовать положения осей x, y и z для настройки при выравнивании.

Заключение

Чтобы получить лучший фрезерный станок с ЧПУ, вам необходимо правильно их понять. Подбирайте машину в соответствии с предназначением. Кроме того, примите соответствующие меры перед использованием машины.Мы надеемся, что вы смогли узнать больше об этих машинах из этой статьи. Спасибо, что дочитали до конца, и удачи в покупке! Фрезерный станок с ЧПУ

и фрезерный станок с ЧПУ — в чем разница?

Для изготовления деталей на заказ многие производители обращаются к фрезерно-фрезерным станкам с ЧПУ. Но в чем разница между фрезерным станком с ЧПУ и фрезерным станком с ЧПУ? Оба они выполняют схожие функции, но имеют очень разные характеристики. Вы не сможете использовать их с теми же материалами, и вам придется помнить об их возможностях при работе с ними.

Обе машины управляются компьютером, отсюда и аббревиатура CNC, что означает компьютерное числовое управление. Эти машины с компьютерным управлением приобрели популярность в середине 20 века.

ЧПУ

относится к их способностям запускать программы компьютерного проектирования, которые называются автоматизированным проектированием (CAD) или автоматизированным производством (CAM). И маршрутизатор, и фреза работают, перемещая режущий инструмент вокруг заготовки по нескольким осям. Инструмент делает надрезы в заготовке, обнажая желаемую форму.Эти разрезы могут включать в себя моделирование или контурирование в дополнение к полному разрезу. Проекты, вы можете использовать их для расширения охвата. От уютных кухонных стульев до крошечных деталей в помощь силовой электронике — в этом процессе часто задействованы станки с ЧПУ. И фрезерные, и фрезерные станки будут использовать режущий инструмент, называемый концевой фрезой или фрезой, возможности которых могут значительно различаться. Многие проекты потребуют более одной концевой фрезы или фрезы для достижения правильной комбинации резов.

Каждый тип станка работает посредством субтрактивного производства, что означает, что они удаляют материал из детали, а не добавляют к ней.Примером противоположного процесса, аддитивного производства, может быть 3D-печать — она ​​берет существующую деталь или начинается с нуля и добавляет материал для создания желаемой формы.

Это стандартные задачи для обеих машин. То, как они их выполняют и на чем они их выполняют, может значительно различаться. Продолжайте читать, чтобы узнать больше о разнице между фрезерными станками с ЧПУ и фрезерными станками с ЧПУ.

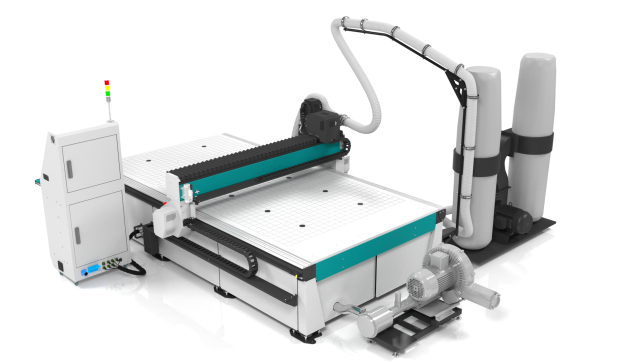

Что такое фрезерный станок с ЧПУ?

Первое, что вы, вероятно, заметите в фрезерном станке с ЧПУ, — это материал, с которым он может работать. Фрезерные станки с ЧПУ не предназначены для обработки твердых материалов, таких как твердые металлы, такие как сталь и титан. Эти машины обычно предназначены для обработки таких материалов, как дерево, пластик и пена, но также могут работать и мягкие металлы, такие как алюминий. Поскольку он разработан для более легких материалов, масса фрезерного станка с ЧПУ значительно меньше, чем у фрезерного станка, который должен быть больше, чтобы твердые металлы устойчиво удерживались.

Одна из причин, по которой фрезерный станок с ЧПУ может обрабатывать только более мягкие материалы, заключается в том, как он передает мощность на режущий инструмент.Фрезерный станок с ЧПУ — лучший выбор для материалов промышленного класса, поскольку у маршрутизатора нет такой же мощности. Фрезерный станок режет намного быстрее, чем фрезерный станок, но имеет меньший крутящий момент, используя скорость вращения для передачи усилия на инструмент. Скорость вращения фрезерного станка с ЧПУ намного выше скорости фрезы. Как вы понимаете, это ускоряет процесс, что идеально, если вам нужно сделать что-то кратное. Маршрутизатор обеспечивает быстрое воспроизведение, сокращая время до минимума, для производственных операций, требующих многократного получения однородных продуктов.

Компромисс такой быстрой обработки заключается в том, что фрезерный станок с ЧПУ не такой точный, как фрезерный станок, поэтому высокоточные заготовки обычно идут на фрезерные. Эта более низкая точность фрезерных станков частично объясняется неподвижной конструкцией заготовки. На фрезерном станке с ЧПУ работа обычно остается на столе, а шпиндельная головка перемещается по осям X, Y и Z. Обычно используются три оси, но некоторые маршрутизаторы имеют от четырех до шести для более сложных проектов. Для сравнения, фреза перемещает саму заготовку, а также режущий инструмент, обеспечивая лучшие углы.

Рабочее пространство и инструменты

Режущая поверхность фрезерного станка с ЧПУ часто бывает широкой. Таким образом, он может лучше приспособиться к большим размерам, в которые входят многие из более мягких материалов. Например, если вы режете дерево, у вас может быть плита или доска длиной несколько футов. Хотя зона резки велика, зазор для оси Z часто не велик. Такая малая глубина может затруднить установку некоторых деталей в станок. По мнению других, фрезерный станок с ЧПУ обеспечивает отличные результаты 3D-резки.Вы можете найти маршрутизаторы самых разных размеров и конфигураций, от небольших самодельных машин до крупных промышленных.

Режущий инструмент фрезы работает как сверло. Некоторые формы и размеры повлияют на то, как будет выглядеть ваш вырез после завершения. У вас могут быть прямые насадки, насадки для скругления кромок, насадки для снятия фаски, насадки для завальцовки и формовки, а также многое другое. У них разные хвостовики и максимальная скорость, что помогает повысить стабильность и плавность хода, а также уменьшить вибрацию.Фрезы со временем потускнеют, поэтому вам придется следить за ними. Биты более высокого качества могут служить дольше из-за более качественных материалов.

Что такое фрезерный станок с ЧПУ?

Фрезерный станок с ЧПУ отлично подходит для тяжелых работ. Такие материалы, как сталь, алюминий и даже титан, идеально подходят для фрезерования с ЧПУ. Чтобы показать вам, насколько прочны некоторые из этих металлов, ниже приведены значения прочности на разрыв многих распространенных материалов. Предел прочности на разрыв — это мера того, насколько хорошо материал выдерживает разрыв, регистрируя максимальное напряжение, которое он может выдержать до разрушения:

  • Дерево : 60-100
  • Глинозем : 350-665
  • Медные сплавы : 100-550
  • Нержавеющая сталь : 480-2,240

Вы можете видеть, что существует значительная разница между прочностью традиционного материала, такого как дерево, и более прочного металла, такого как нержавеющая сталь.Более прочные металлы нуждаются в машинах, разработанных с учетом их уникальных свойств. Эти вещества делают фрезерование обычным подходом для широкого спектра деталей машин, особенно тех, которые требуют высокого уровня точности и аккуратности.

Фрезерные станки с ЧПУ

способны выполнять гораздо более тонкие разрезы, чем фрезерные станки, и они могут выполнять разрезы с точностью до тысячной дюйма. Эта точность делает фрезы лучшим выбором для изготовления деталей. Мягкие материалы также могут извлечь выгоду из этой точности, несмотря на способность фрезерования с ЧПУ обрабатывать прочный металл.Если работа сложная или деликатная, фрезерный станок все же может подойти для более мягкого материала.

Одной из причин высокой точности фрезерного станка с ЧПУ является конфигурация осей. В то время как фрезерный станок с ЧПУ перемещает шпиндель вокруг неподвижного стола, фрезерный станок с ЧПУ обычно перемещает саму заготовку вдоль линейной оси. Вот как:

  • Шпиндель по-прежнему обрабатывает оси X и Y.
  • Ось Z управляется столом.
  • Можно добавить дополнительные оси, так как фрезерные станки с ЧПУ могут иметь более пяти для большего контроля.

Эта осевая конструкция обеспечивает больший зазор вдоль оси Z, что позволяет выполнять более толстые пропилы и сложные конструкции. Преимущество этой конфигурации состоит в том, что заготовку можно переворачивать, избавляя оператора от необходимости перемещать заготовку, чтобы добраться до других сторон. Одним из недостатков является то, что площадь резки меньше, но если вы работаете с более дорогими металлами, у вас, вероятно, будет меньше излишков.

Фрезерный станок намного точнее, но для выполнения работы требуется больше времени.Чтобы компенсировать более низкую скорость, мельница использует больший крутящий момент. Благодаря этой мощности он может справиться с гораздо более тяжелыми задачами по удалению материалов из самых твердых металлов. Сам станок для резки твердых металлов намного прочнее фрезеров и дороже. Обычно они сделаны из чугуна под давлением или другого невероятно твердого материала. Эта конструкция обеспечивает стабильность и достаточную структуру, чтобы выдерживать высокий крутящий момент.

Фрезерный станок использует концевую фрезу в качестве режущего инструмента. Эта деталь похожа на сверло в том смысле, что существует множество различных форм и конфигураций, обеспечивающих различную резку.Некоторые концевые фрезы лучше подходят для создания определенных форм, чем другие. Скаллопирование, например, приобретает совсем другое качество, когда выполняется плоской концевой фрезой по сравнению с шаровой концевой фрезой. Форма канавки или направление спирали также будут влиять на вашу обработку. Флейта влияет на такие аспекты, как нагрузка на стружку, скорость подачи и качество поверхности. Использование правильной концевой фрезы для вашего проекта может сильно повлиять на результат. Работа с металлом сильно отличается от работы с деревом или другими мягкими материалами, поэтому вам понадобится кто-то, кто знает тонкости этой практики.

Фрезерный станок с ЧПУ

и фрезерный станок с ЧПУ — в чем разница?

Эти универсальные машины могут многое сделать, но вы должны использовать правильный. Некоторые из ключевых различий между фрезерованием с ЧПУ и фрезером заключаются в следующем:

  • Материалы: Одно из наиболее значительных различий заключается в материалах, которые можно использовать с любой машиной. В зависимости от цели вашего проекта вам может потребоваться подумать о том, как вы будете его обрабатывать. Мягкие материалы, такие как дерево, пенопласт и пластик, можно резать по любому из них, но обычно они предназначены для маршрутизаторов.Любой твердый металл, такой как титан и сталь, нужно резать на фрезерном станке. Эта мельница — единственная, которая может резать такие прочные материалы.

  • Скорость обработки: Вам нужно будет учитывать скорость станка при принятии решения о том, какую из них использовать. Если вам нужно создать много копий детали, маршрутизатор будет работать намного быстрее, что позволит вам разработать их в более короткие сроки. Фрезерный станок с ЧПУ обеспечит точность, если это то, что вам нужно, но это займет гораздо больше времени.
  • Тип компонента: Вы, наверное, догадались, что если вы делаете что-то, например детали для самолета, вам понадобится машина, способная изготавливать детали высокого качества и точности. Точность, необходимая для критически важного функционирования крупномасштабного оборудования, требует деталей, предлагаемых фрезерным станком с ЧПУ, предпочтительно станком с пятью или более осями. Однако, если вы хотите сделать что-то менее критичное, особенно если это делается из более мягкого материала, фрезерного станка с ЧПУ может быть достаточно для выполнения этой работы.
  • Точность: Точность — еще один важный компонент обработки деталей. Если вам нужны детали для высокочувствительных приложений, например детали оборудования, фрезерный станок с ЧПУ обеспечивает более точную резку. Военная, медицинская и аэрокосмическая промышленность особенно должны учитывать, насколько точной должна быть деталь. Когда на кону жизни, разница в микрометрах может быть жизненно важной. Фрезерные станки с ЧПУ не обладают такой же точностью, как фрезерные. Фрезерный станок больше подходит для простых резов на мягких материалах.Фрезерный станок может обеспечить не только точные пропилы. Они также могут быть более сложными, чем в маршрутизаторе. Конфигурация всплывающих подсказок позволяет выполнять более сложные вырезки и формы.
  • Зона резки: Поскольку машины имеют разное пространство, вам нужно будет продумать отправную точку вашего проекта. Если требуются тяжелые детали, фрезерный станок с ЧПУ может предложить более глубокую ось Z для более глубоких резов в работе. Если ваш исходный материал очень большой или широкий, например, большие деревянные блоки или доски из пенопласта, вам, возможно, придется выбрать маршрутизатор с большой площадью резки.

В обоих случаях вы получаете преимущество устройства, управляемого компьютером. Используя программное обеспечение CAD, вы исключаете человеческий фактор из физического процесса резки. Вы можете воссоздавать одно и то же снова и снова. Или, если вам нужна только одна деталь, вы знаете, что она будет изготовлена ​​в точном соответствии с указанными вами спецификациями. Измерения точны, а разрезы четкие и четкие. Обработка с ЧПУ превращает рендеринг в программном обеспечении в готовую деталь из любого материала, который вы указали. Программное обеспечение САПР требует наличия квалифицированных рабочих для эффективного и результативного выполнения проектов.

Для любой машины процесс обычно громкий и грязный. Если у вас нет закрытого маршрутизатора или мельницы и установленной системы вакуумирования, пыль от устройства будет разноситься по всему магазину и потенциально может вызвать проблемы со здоровьем и безопасностью. Хотя машины относительно просты в использовании, оператору необходимо использовать стандартные передовые методы и носить соответствующие средства индивидуальной защиты, необходимые для предотвращения шума или респираторных заболеваний. Квалифицированный оператор также должен знать признаки проблемного проекта. Если деталь начинает гореть или трястись, или кончик подпрыгивает, проблема может быть в конструкции или оборудовании.

Обе машины могут давать стабильные результаты, которые часто невозможно выполнить вручную. Если вам нужно сделать детали для деревянного стула или шестеренки для самолета, станки с ЧПУ справятся с этой задачей.

AMI для проектов обработки с ЧПУ

Для ультрасовременной обработки на заказ American Micro Industries создает детали на заказ для самых разных отраслей промышленности.Мы производим крошечные детали для электроники, точные детали для аэрокосмической промышленности и многое другое. Другие области, с которыми мы работали, включают военную, автомобильную и медицинскую промышленность.

Многие компании в этих и других областях обращаются к AMI не только для участия. Они обращаются к нам за безупречным обслуживанием клиентов. Мы будем работать с вами, чтобы разработать нужную вам деталь. От выбора материала до производственного процесса мы можем помочь вам найти правильный подход даже для самых уникальных приложений.

Мы работаем с нестандартными компонентами с 1995 года, и качество — один из наших главных приоритетов. Мы тщательно проверяем каждую деталь перед отправкой и стремимся обеспечить наилучшее обслуживание клиентов. Если вам нужна деталь, обработанная на фрезерном или фрезерном станке с ЧПУ, не стесняйтесь обращаться к представителю AMI. Мы можем обсудить процесс и приступить к созданию индивидуальных деталей, необходимых для вашего приложения.

Мини-фрезерный станок по металлу с ЧПУ по лучшей цене — Выгодные предложения на мини-фрезерный станок по металлу с ЧПУ от мировых продавцов мини-фрезерных станков с ЧПУ

Отличные новости !!! Вы обратились по адресу: мини-фрезерный станок по металлу с ЧПУ.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот мини-фрезерный станок по металлу с ЧПУ станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели мини-фрезерный станок с ЧПУ по металлу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в мини-фрезерном станке по металлу с ЧПУ и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mini metal cnc milling machine по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Станки с ЧПУ и фрезерные станки с ЧПУ

Станки с ЧПУ от isel: 40 лет полного обслуживания решений с ЧПУ

Будь то медицинская техника, автомобильная промышленность, оптика или технология дозирования: клиенты isel CNC получают комплексный пакет услуг без забот.Для нас очевидны индивидуальные консультации, быстрая и компетентная собственная горячая линия isel, подробное обучение, быстрая поддержка через Netviewer и простой пользовательский интерфейс благодаря современным системам CAD / CAM. Мы также рады предоставить бесплатный образец продукции, включая видеозапись обработки.

Инновации isel: воплощаем мечты в реальность

isel Фрезерные станки с ЧПУ: подходящая система для любого применения

От станка начального уровня до сложного станка с ЧПУ мы предлагаем нашим клиентам эффективные системы ЧПУ с максимальной производительностью.Каждую серию и модель можно модифицировать как особую машину. Поверьте нам на слово!

Настольные станки: станки начального уровня с ЧПУ в промышленных условиях

Стеллажные станки: высокая стабильность работы благодаря инновационному сервоуправлению CAN

Самые важные вопросы о станках с ЧПУ: Наши специалисты отвечают…

Для множества сложных приложений компания isel разработала системную партнерскую сеть со специалистами в области ортопедических технологий, лазерных технологий, технологий дозирования, плазменных технологий, 3D-печати и многих других приложений.Если в разделе часто задаваемых вопросов нет ответа на ваш вопрос, задайте его нам лично.

Системы ЧПУ в целом

1. Что такое станок с ЧПУ?

Станок с ЧПУ — это станок с компьютерным управлением, в котором используются современные технологии управления для автоматического и точного выполнения всех рабочих процессов и достижения большого количества единиц. Его основные компоненты — это управление, программное обеспечение и встроенная механика.

2. Как работают станки с ЧПУ?

Элементы привода станков с ЧПУ различаются в зависимости от типа применения.В зависимости от требований они приводятся в действие шаговыми двигателями или сервоприводами, не требующими обслуживания, причем шаговые двигатели обычно используются в простых приложениях, а серводвигатели — в более сложных процессах. Последние станки с ЧПУ теперь также оснащены линейными двигателями.

3. В каких сферах используются станки с ЧПУ?

Современные системы ЧПУ сейчас используются как станки практически во всех сферах промышленного производства. Наиболее известные области применения включают фрезерование, дозирование, лазерную сварку, гравировку, плазменную резку, захват и 3D-печать.В зависимости от требований они могут обрабатывать множество материалов, включая алюминий, латунь, пластик, бронзу или сталь.

4. Каковы особенности хорошего станка с ЧПУ?
Станки с ЧПУ

— это сложные системы, которые могут быть совершенно разными в зависимости от требований. Однако есть некоторые особенности, которые характеризуют хорошую систему ЧПУ. К ним относятся надежность процесса, высокая геометрическая точность и динамика, инновационная работоспособность, скорость перемещения, возможность расширения и открытые интерфейсы.Чтобы избежать простоев машины, вам также следует обеспечить ее комплексное обслуживание.

5. Можете ли вы сами построить станки с ЧПУ?

Система isel построена по модульному принципу, поэтому создать машину самостоятельно вполне возможно. Инженерные фирмы и производители машинного оборудования используют эту возможность для быстрого и легкого создания собственных конструкций. В новом интернет-магазине можно безопасно и без проблем заказать отдельные компоненты и различные аксессуары для станков, такие как шпиндели, фрезерные двигатели и всасывающие устройства.

6. В чем разница между станками с ЧПУ и станками с ЧПУ?
Станки с ЧПУ

управлялись с помощью перфокарт и в некоторой степени являются предшественниками станков с ЧПУ. Сейчас они очень старые и больше не используются.

7. Как появились станки с ЧПУ?

Как уже было сказано, станки с ЧПУ были созданы из станков с ЧПУ, управляемых перфокартой. Первопроходцем здесь был американец Джон Парсонс, заложивший основы современной технологии ЧПУ в Массачусетском технологическом институте в Кембридже, США, с 1949 по 1952 год.Американская компания Bendix разработала первый станок с ЧПУ с более чем 300 электронными лампами на основе технологии Парсона. Управляемые перфокартой, отдельные держатели заготовок перемещались вперед и назад отдельными двигателями. Этот процесс был назван NC-программой.

В Европе первый станок с ЧПУ был представлен в 1959 году, смена инструмента была автоматизирована в 1965 году, в 1968 году первый станок с ЧПУ с интегральной схемой завоевал рынок. В 1978 году произошел переход к первому станку с ЧПУ.В 1979 году первые машины были подключены к системе CAD.

До середины девяностых годов необходимые программы ЧПУ были написаны вручную. Утомительная задача для программиста, ведь даже минимальные программные ошибки могут серьезно повредить станок с ЧПУ. С конца 90-х программирование осуществлялось непосредственно из системы CAD / CAM.

8. Какой самый большой станок с ЧПУ в мире?

Самый большой в мире станок с ЧПУ на сегодняшний день находится на заводе Tosto в итальянском городе Ортона.Гигантский фрезерный станок с ЧПУ имеет длину более 50 м, ширину 22 м и высоту около 18 м. При гордой массе в 1300 тонн он весит как семь взрослых синих китов.

Станки с ЧПУ в повседневных промышленных условиях

9.
Какие аксессуары идут в комплекте со станком с ЧПУ?

Станок с ЧПУ может быть сконфигурирован по-разному в зависимости от требований, поэтому здесь нельзя делать никаких общих заявлений. Станки с ЧПУ в настоящее время больше не являются самостоятельными, поэтому они должны быть открыты для других систем.К ним относятся, например, системы загрузки и разгрузки, роботы или другие системы обработки. Также рекомендуется подключение к программной системе более высокого уровня в смысле Индустрии 4.0. Однако самым главным «аксессуаром машины» по-прежнему остается хорошее обслуживание.

10. Сколько осей у станка с ЧПУ?

Здесь также сложно сформулировать общее утверждение, поскольку количество осей или даже количество модулей зависит от соответствующих требований. Различают оси подачи и обработки.Чем сложнее система управления, тем больше осей обычно используется на станке с ЧПУ. Например, для промышленных фрезерных процессов распространены системы ЧПУ с 5-6 осями. Самый большой станок с ЧПУ, когда-либо поставлявшийся компанией isel, имел 21 ось.

11. Какие типы управления доступны?

Инструментальный станок с ЧПУ управляется компьютером, встроенным в систему управления. Это сравнивает фактическое состояние с состоянием целевой точки с помощью датчиков положения, вращения и состояния, напрямую задействует систему управления из программы ЧПУ и оптимизирует ее по мере необходимости.Управление ЧПУ классифицируется по количеству осей и дополнительно различается по точкам, линейному управлению и управлению траекторией.

12. Что такое точечный контроль?

В случае точечного управления или даже двухточечного управления определяется конечная точка движения, к которой станок с ЧПУ приближается наиболее быстро. Скорость движения недоступна во время самого движения, элементы привода работают максимально быстро. Движение инструмента можно изменить только в конечных точках.Таким образом, точечный контроль практически не используется в современных станках из-за ограниченных возможностей управления.

13.
Что такое линейное управление?

Линейное управление в некоторой степени является расширенным точечным управлением, в котором также можно изменять скорость движения. Даже линейное управление практически не используется в промышленном производстве, поскольку скорость и положение можно контролировать только с помощью одной оси. Таким образом, по сравнению с управлением по траектории линейное управление значительно более негибко.

14. Что такое контроль пути?

Движение перемещения минимум с двумя одновременно управляемыми осями ЧПУ может быть реализовано с управлением траекторией.Первоначально отдельные последовательности перемещений отдельных осей синхронизируются друг с другом, в результате чего инструмент следует запрограммированной и оптимизированной траектории с максимальной точностью. На токарных станках обычно достаточно двухмерного управления траекторией, третье измерение создается за счет вращательного движения заготовки. Как только три управляемые оси могут быть синхронизированы друг с другом, мы получаем управление 3 D-путями. Теперь это стандарт управления при фрезеровании.

15. Насколько высока средняя производительность станков с ЧПУ?

Средняя производительность машины зависит от области применения и типа двигателя.Двигатели шпинделя развивают скорость около 0,2 м в секунду, а линейные двигатели — уже 2-3 м в секунду. Двигателей шпинделя обычно вполне достаточно для оптимальной производительности фрезерного станка с ЧПУ.

16. Какая схема управления станков с ЧПУ?

Замкнутая цепь управления — это основная предпосылка для измерения эффективности станка с ЧПУ, то есть сравнения фактического состояния с состоянием целевой точки с помощью сервоконтроллера. Если цепь управления не замкнута, ПК не получает никакой обратной связи, возможные отклонения от целевого состояния остаются нераспознанными.Почти все станки с ЧПУ, используемые для сложных промышленных процессов, теперь содержат замкнутую цепь управления.

17. Оценка риска?

Производство систем ЧПУ подчиняется фундаментальным и особым требованиям безопасности, которые должен выполнять производитель станка. Эти критерии определены директивами ЕС, особенно директивой по машинному оборудованию (2006/42 / EC) для машиностроения, и могут варьироваться в зависимости от области применения и типа машины. Чтобы проверить спецификации, в процессе строительства проводится оценка рисков.При оценке рисков сначала проводится анализ рисков и оценка рисков всех опасностей. Затем оцениваются опасности. В результате конструктивные, контрольные или поучительные меры включены в процесс проектирования и производства. Оценка рисков является основой для так называемого процесса оценки соответствия CE, который проходят все машины и который заканчивается выдачей декларации соответствия / включения и нанесением знака CE на машину.

18.Что такое портально-фрезерный станок?

Портальный фрезерный станок — это фреза, фрезерная головка которой направляется на соединительный элемент между двумя стойками. Изготовленная таким образом рама напоминает портал, отсюда и название портально-фрезерный станок. В промышленности портальные фрезерные станки обычно используются для обработки больших поверхностей, например, при торцевом фрезеровании больших панелей. Во многих случаях портальные фрезерные станки имеют две дополнительные фрезерные головки на поперечной балке в дополнение к фрезерной головке на стойках, так что стороны заготовок также могут быть изменены одновременно за один рабочий цикл.Меньшие портальные фрезерные станки с шаговыми двигателями часто используются в качестве гравировальных станков, для обработки поверхностей, для дозирования или плазменной резки. С расстоянием хода до прибл. 1500 x 1000 x 200 мм портально-фрезерный станок можно использовать и в мобильном режиме.

19. Что такое роутер?

Фрезерный станок используется для обработки дерева, алюминия и других материалов. Как следует из немецкого термина «верхний резак», фрезерный станок устанавливается на заготовки сверху. Подходит для снятия фасок, профилирования и фрезерования канавок.Он также используется для фрезерования от руки и трафарета. В зависимости от применения используются разные фрезы, например, фрезы для обработки канавок прямоугольной формы или фрезы для закругления кромок.

20. Что такое нулевой сдвиг?

Смещение нуля позволяет многократно использовать фрезерование или сверление образцов за один зажим. Например, за одну операцию можно обработать 40 деталей. Производственный процесс значительно эффективнее при нулевой смене, увеличивается производительность машины.

21. Насколько точно работают станки с ЧПУ?

Наиболее важными измеренными значениями системы ЧПУ являются позиционирование и повторяемость. Обычно они измеряются инкрементным энкодером и составляют ± 50 мкм для точности позиционирования и ± 20 мкм для повторяемости.

22. Сколько стоят станки с ЧПУ?

В зависимости от области применения стоимость станков с ЧПУ может варьироваться от 5000 до 150 000 евро.

23. Насколько высоки энергопотребление фрезерного станка с ЧПУ и станка с ЧПУ?

Потребление энергии всегда зависит от размера машины и области применения. Важные параметры для оптимизации энергопотребления:

  • Подходящая машина по размеру, производительности и степени автоматизации
  • Соответствующее отключение и активация вспомогательных приводов
  • Параметризация параметров оси с оптимальным расходом (ускорение, замедление)
  • Автоматическое отключение, когда не используется
  • Программирование с оптимизацией потребления.
24. Как программировать станок с ЧПУ?
Станки с ЧПУ

программируются с использованием современных систем CAD / CAM, непосредственно на станке или в соответствии с DIN ISO 66025.Самый современный и эффективный метод — программирование через CAD / CAM.

25. Существуют ли системы ЧПУ с камерами?

Обычно камера не является частью базового оборудования станка с ЧПУ, но при необходимости может быть реализована. Однако для некоторых промышленных приложений требуется система технического зрения для контроля процесса обработки, в результате чего станок с ЧПУ оснащается камерой во время производства.

26. Как происходит передача данных с ПК на станок с ЧПУ?

В компании isel передача данных осуществляется с использованием современной технологии CAN-BUS, которая позволяет легко модернизировать систему ЧПУ и быстро реагировать.

27. Что такое принцип EVA?

Аббревиатура «EVA» обозначает весь рабочий процесс станка с ЧПУ, то есть ввод с использованием программного обеспечения, электронную обработку и вывод через постпроцессор, который преобразует переданные данные в отдельные рабочие этапы.

Техническое обслуживание и транспортировка станков с ЧПУ

28. Каков срок службы современных станков с ЧПУ?

Как и в отношении многих других аспектов, здесь нельзя сделать никаких общих заявлений, поскольку срок службы зависит от типа приложения и связанной нагрузки.Однако самым слабым звеном в «жизни станка с ЧПУ» в большинстве случаев является электроника, а не механика.

29. Есть ли план обслуживания станков с ЧПУ?

План обслуживания является частью инструкции по эксплуатации. В нем перечислены отдельные компоненты, которые необходимо обслуживать. Самый важный параметр для обслуживания станков и фрез с ЧПУ — это часы работы. Как правило, они определяются счетчиком часов работы, который привязан к соответствующей нагрузке машины.Чем выше нагрузка, тем меньше часов работы, по истечении которых требуется техническое обслуживание. По достижении установленного количества часов работы открывается окно обслуживания, указывающее на необходимое обслуживание.

30. Как устроены станки с ЧПУ?
Системы ЧПУ

обычно поставляются полностью собранными на грузовике и в готовом виде отправляются в производственный цех. Это сложно только с международными поставками или очень большими машинами, которые не проходят через заводские ворота из-за своего объема.Здесь у станков с ЧПУ isel есть одно очевидное преимущество: по сравнению со многими конкурентами они могут быть полностью разобраны, а их алюминиевая сотовая конструкция делает их пригодными даже для транспортировки и строительства на непромышленных полах. Это даже облегчило доставку в высотку: машину доставили в разобранном виде и подняли на лифте.

31. Как чистить системы ЧПУ?
Фрезерные станки с ЧПУ

могут быть оснащены всасывающим устройством, которое всасывает стружку, образующуюся при обработке алюминия, пластика или других технологических процессах в процессе производства.В качестве альтернативы, грубые загрязнения могут быть удалены, если требуется, между или после окончания производственного процесса с помощью промышленного очистителя.

32. Декларация CE для подключения роботов

Для подключения робота производитель всей системы должен создать новое соответствие CE. Для этого прилагается декларация CE станка с ЧПУ isel. Станки с ЧПУ isel уже подготовлены для интеграции с роботами.

33. Утилизация по окончании использования, разборка

После окончания использования становится доступным ценное сырье, которое можно переработать для вторичной переработки.Для этого необходимо профессионально утилизировать станок с ЧПУ. В настоящее время существует множество специализированных компаний по утилизации станков с ЧПУ. Мы будем рады предоставить вам дополнительную информацию. Электрические и электронные компоненты, относящиеся к машине, а также рабочие материалы, содержащиеся в машине для обеспечения готовности к работе, должны утилизироваться исключительно профессионально в соответствии с действующей юрисдикцией страны эксплуатации.

34.Вывод

В зависимости от состояния машины после использования, также предлагается возможность возврата. Мы ремонтируем машины и предлагаем эти машины на нашем сайте бывших в употреблении станков с ЧПУ.

Мы рады предоставить вам индивидуальную консультацию

Германия

Универсальный универсал для производства

Для достижения максимально возможной производительности станка контроллер ЧПУ будет гибко адаптирован к применению: простые приложения управляются шаговым двигателем, более сложные приложения — серводвигателем с шиной CAN. Линейные направляющие от ISEL отличаются высокой точностью благодаря беззазорным шариковинтовым приводам и сервоприводам.

Станки с ЧПУ

от isel изготавливаются из алюминиевых экструдированных профилей с модульной конструкцией и идеально подходят для обработки легких металлов, цветных металлов, пластмасс и дерева. Очень прочная легкая конструкция из алюминиевого профиля обеспечивает гибкий и легкий демонтаж, так что наши рабочие машины можно без проблем переносить через самые узкие двери.

Настольные станки с ЧПУ

Компактные настольные станки с ЧПУ от isel универсальны.В отличие от больших станков с ЧПУ, они отличаются небольшими размерами, надежной дверью и низкой начальной ценой. Поэтому они подходят как для школы, так и для обучения. Настольные машины от ISEL выпускаются трех различных серий с шаговым двигателем или серводвигателем.

Станки с ЧПУ для рам

Станки с ЧПУ

производства isel могут использоваться при обработке пластмасс, металлов и дерева. По сравнению с традиционными станками с ЧПУ конкурентов, они, несмотря на свой размер, также подходят для использования на непромышленных полах из-за своей легкой конструкции.Станки с ЧПУ производства isel выпускаются 6 различных серий.

Принадлежности для ЧПУ

Широкий ассортимент принадлежностей для станков с ЧПУ от isel специально разработан для использования на станках с ЧПУ isel. Для производства всех компонентов используется только качественное и прочное сырье. Все детали производятся в Германии.

Настольный фрезерный станок с ЧПУ | Bantam Tools

В производственной мастерской в ​​Сиэтле, поставляющей детали для авиакосмической, морской и общепромышленной промышленности, недавно был установлен пятиосевой универсальный обрабатывающий центр GROB G550T.Для Honeycutt Manufacturing эти инвестиции изменили правила игры.

В семейном механическом цехе уже несколько лет работают двухкоординатные токарные и вертикальные станки — и дела идут неплохо, бизнес в основном осуществляется различными подразделениями Boeing и другими компаниями, имеющими отношение к аэрокосмической отрасли, которые поставляют продукцию Boeing. . Как объяснил генеральный директор Ник Ханикатт: «Мы не чувствовали, что у нас есть рабочая нагрузка для пятиосевого станка, когда наш местный дилер станков Винс Селвей из Machine Tools NW обратился к нам по поводу станков GROB.”

Затем Honeycutt приобрела четырехосный горизонтальный станок: результаты были приемлемыми, и была получена некоторая экономия.

Затем представилась особая возможность трудоустройства, и Honeycutt приобрела свой первый пятиосевой станок GROB, G550T 5, с передовыми технологиями обработки.

После ввода в эксплуатацию и обучения, включая занятия с менеджером по работе с клиентами Siemens CNC Даниэлем Витулло, который помог операторам с системой управления Sinumerik 840D sl, первые детали были изготовлены в соответствии со спецификациями в самый первый день эксплуатации.

В течение двух недель компания Honeycutt Manufacturing привлекла различных клиентов, чтобы они увидели машину GROB в действии, и в результате цех получил больше работ.

«Мы смогли сократить количество операций наладки обработки с шести до двух с помощью GROB, — пояснил Ханикатт, — время цикла резки на 50% и снижение затрат на инструменты примерно на 60-70%».

В течение 30 дней магазин был готов купить второй GROB с ЧПУ Siemens. Теперь Honeycutt планирует пристройку к зданию, в которой разместятся еще три или четыре машины.

Несмотря на то, что большая часть аэрокосмических работ выполняется из алюминия с очень высокой производительностью съема, комбинация GROB-Siemens дает дополнительное преимущество. При работе с инконелем и титаном мощность станка плюс 0,0006 дюйма. По словам Ханикатта, типичная точность и степень чистоты 32-Ra, которую они смогли достичь, позволили механическому цеху еще больше работать. Такие стандарты точности и качества отделки имеют решающее значение для производимых деталей, которые варьируются от алюминиевой передней кромки до титановых элементов управления лифтом на Boeing737, лабораторных устройств для точных измерений, а также деталей для торговых судов и роскошных судов.

По словам Энди Круппа, инженера по универсальным машинным приложениям для GROB, разработчик занимается поставкой машин для автомобильной, аэрокосмической, штамповочной и энергетической отраслей, но он также участвует в новых технологиях, таких как электронная мобильность. системы. «Мы строим наши пятиосевые обрабатывающие центры для наших клиентов в области металлообработки, а также можем поставить ячейки полной автоматизации для удовлетворения их конкретных производственных требований».

Он продолжил: «Горизонтальная пятикоординатная конструкция GROB уникальна и предлагает множество преимуществ по сравнению с традиционными пятиосевыми вертикальными станками на рынке.Все эти машины производятся на нашем заводе в Блаффтоне, штат Огайо. В этом проекте Honeycutt добавление наших пятиосевых станков помогло значительно улучшить производство деталей для аэрокосмической отрасли, сохранив при этом самые высокие стандарты качества ».

Что касается ЧПУ SINUMERIK 840D sl, Крупп отметил, что это «единственная система управления для специальных сложных вариантов обработки, которые мы разработали на наших станках, включая многоцелевые токарно-фрезерные станки, зуботочение (используется для производства зубчатых колес), высокотехнологичное фрезерование. , конфигурации шпинделя с поперечной подачей и многое другое.

«Одно из преимуществ использования SINUMERIK 840D control — это простота использования», — продолжил Крупп. «Обучение людей, которые использовали другие марки ЧПУ, и доведение их до уровня комфорта с помощью Siemens на самом деле было довольно простым делом. Ввод информации и использование элемента управления кажутся намного более интуитивно понятными, чем с другими брендами, и мы обнаружили, что это значительно сокращает кривую обучения ».

«Возможности станков GROB с Siemens помогли продажам в Honeycutt практически сразу», — говорит Винс Селвей из Machine Tools NW.«Мои клиенты, которые наиболее успешны, — это те, кто следуют правильному протоколу обучения, инвестируют в него и находят время, чтобы сделать это должным образом. Они приезжают на завод, знакомятся с сотрудниками GROB, получают глубокое представление о функциях машины и старательно проходят обучение своих операторов. Все это способствует большему успеху с машинами за гораздо более короткий промежуток времени ».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
