Теплогенераторы для воздушного отопления на твердом: Теплогенератор БТС для воздушного отопления на твердом топливе

Теплогенератор твердотопливный, воздухонагреватель от производителя GRV. Мощности от 10 до 2000 кВт.

Твердотопливный теплогенератор —  (тепловая пушка, воздухонагреватель) это устройство для получения горячего воздуха за счет теплопередачи от источника горения к нагреваемому воздуху через стенки теплообменника и стенки топки. Теплогенераторы GRV широко используются для процессов сушки, систем воздушного отопления, в составе подогрева приточной вентиляции. Большое распространение тепловые пушки твердотопливные стали получать на тепличных комплексах для сушки древесины и сушильных камерах полимеризации (порошковая покраска).

Устройство теплогенератора

Теплогенераторы могут быть с автоматической, ручной подачей топлива и универсально комбинированные

Воздухонагревательное оборудование состоит из топочного блока, теплообменника, раструба для подключения вентилятора, внутренних каналов по которым проходит воздух, зольного отдела (на теплогенераторах работающих на твердом топливе), обязательно дверцы для прочистки теплообменника.

Блок управления и защиты от перегрева стенок теплогенератора.

Автоматическая подача топлива: упрощает использование теплогенератора. Топливо засыпается в специальный бункер, и из него подается в вихревую горелку.

Виды топлива

Воздушное отопление выгодно на твердом топливе и комбинированном. Мы разработали оборудование которое работает сразу на нескольких видах топлива, это снижает зависимость от конкретного поставщика топлива, а также автоматизировать процесс подачи. Рациональное решение – автоматическая подача топлива с ручной загрузкой. Загрузка вручную обеспечивает утилизацию любых горючих не токсичных отходов, снижаются затраты на вывоз мусора.

• Твердое топливо – пеллеты, дрова, уголь, брикеты, опилки, шелуха, поддоны, древесные отходы, картон, бумажные отходы
• Жидкое топливо – печное топливо, отработка
• Газообразное топливо – пиролизный газ

Преимущества твердотопливных теплогенераторов

Во многих случаях теплогенераторы способны заменить парогенераторы, электрические нагревательные приборы, котельные водогрейные агрегаты. Дешевый монтаж, высокий диапазон регулировок мощности, экономичная работа обеспечивает быструю окупаемость. Агрегат в своем составе имеет меньшее количество элементов чем парогенератор (нет насосов, водоподготовки, не нужно регистрировать в органах котлонадзора).

Применение теплогенераторов

Твердотопливные теплогенераторы GRV используются

1.      Сушильные камеры для древесины

2.      Сушильные камеры для дров, трав, реагентов

3.      Сушильные камеры полимеризации (автоматическая подача топлива)

4.      Отопление теплиц площадью от 100 до 5000 м.кв.

5.      Работа в комплексу с сушильными барабанами

6.      Отопление промышленных помещений

7.      Точечный обогрев на улице на строительных объектах (с использованием укрывного материала, для монолитных работ)

8.      Отопление птичников, при заборе воздуха с улице, теплогенератор играет роль отопления, и нагрева приточной вентиляции

9.       Теплогенератор воздухогрейный твердотопливный работает в составе приточной вентиляции в холодное время года, снижая нагрузку на действующую систему отопления

10.  Использование для нагрева агрегатов работающих в условиях крайнего севера, и при сильных морозах (особенно в условиях ограниченного количества дизельного топлива)

11.  При работах МЧС в зимнее время года на удаленных объектах

Производство воздухогрейных агрегатов

Компания GRV занимается разработкой и производством теплогенераторов, котлов, систем автоматической подачи топлива. Нам удалось вывести в серию теплогенераторы с автоматической подачей гранул, опилок, шелухи, при этом их характеристики позволяют без перебоев отапливать такие объекты как теплицы, где не допустима остановка работы теплогенератора.

Производство новой серии универсальных теплогенераторов (ручная и авто подача) – они работают на дровах, угле, гранулах с автоматической подачей, — это увеличило надежность агрегатов.

Оборудование очень гибкое, и может без перенастроек работать как на дровах, угле так и на гранулах (пеллетах).

Развитие отрасли

За счет внедрения аэродинамического расчета теплогенераторы GRV эффективнее аналогов. Использование материалов с большой теплопроводностью позволит уменьшить габаритные размеры. Устройство топки с многослойной стенкой улучшит тепловые характеристики, снизит потери. Разработка универсальной горелки, которая работает на отработке, печном топливе, газе и пеллетах сделает полную независимость от конкретного вида топлива, что является экономически целесообразным для владельцев предприятий, теплиц, сушильных камер. Компания GRV разработала новые стандартные универсальные горелки, которые быстро модернизируются на любой вид топлива.

Теплогенераторы могут работать в составе оборудования с водогрейными системами, при этом возможность получения как горячей воды так и горячего воздуха от одного агрегата обеспечивает универсальность и экономию, снижению кол-ва агрегатов и снижению необходимого места для установки.

Более подробно о теплогенераторах

Идеально подходит для отопления промышленных помещений, мастерских, цехов, технологических процессов, обогрева конюшен, теплиц, сервисных центров.
Воздухогрейный котел — альтернатива: водяным калориферам Volcano (Вулкан), тепловым дизельным пушкам. В отличие от дизельной пушки воздухогрейный котел наиболее экономичен так как работает на твердом топливе

Система воздушного отопления теплицы строится на основании теплогенератора (воздухогрейного котла). Эффективность данной системы проверенна временем, наиболее экономична для теплиц площадью от 50 до 5000 м.кв.

Теплогенератор устанавливается в саму теплицу у торца, рядом с входом. Горячий воздух подается из теплогенератора в воздуховоды и распределяется равномерно по всей длине. Основной экономический эффект связан с дешевизной и простотой системы отопления. Для монтажа системы не требуется задействовать сварочные работы. Система может работать в очень широком диапазоне температур.

Теплогенераторы можно разделить на несколько категорий:

С автоматической подачей топлива и поддержанием, как правило это сыпучие виды топлива и жидкие (пеллеты, уголь, шелуха, опилки, мазут ,печное топливо и т.д.)

Теплогенераторы с ручной загрузкой топлива (дрова, крупнокусковой уголь, отходы деревообрабатывающего производства).

Для установки теплогенератора следует залить бетонную плиту. Воздуховоды устанавливаются на уровне 1,8 – 1,6 метра. Наиболее экономичный вид – оцинкованные воздуховоды круглого сечения. К примеру для теплицы площадью в 1000 м.кв. потребуется две ветки воздуховодов во всю длину теплицы.

Дымоход выводится отдельной трубой. Над теплогенератором следует сделать стальную крышу, утепленную негорючими материалами. Теплогенераторы с автоматической подачей можно эксплуатировать только с наличием дымососа.

Регулирование температуры в теплицы производится в ручном или автоматическом режиме в зависимости от комплектации и модели. Возможна полная комплектация с автоматическим блоком управления.

Производственная компания GRV предлагает специальное оборудование для получения нагретого воздуха до температур от 30 до 300 *С. Данные воздухогрейные агрегаты используются для систем отопления теплиц, ферм,, отопление мастерских и цехов, в технологических процессах – таких как сушка древесины или сушка заготовок из бетона, сушка зерновых культур в составе сложных комплексов, отопление магазинов и складских помещений, отопление сервисных центров.

При проектировании воздухогрейный котлов GRV, мы в первую очередь обратили внимание на КПД, чтобы оно не уступало водогрейным котлам. За счет развитой системы воздушных каналов внутри самого котла, воздух равномерно протекает по всем поверхностям обеспечивая полноценный отбор тепла без зон перегрева металла. В конструкции GRV предусмотрено отдельное управление подачей воздуха в топку котла для процесса горения и отдельная воздушная турбина для прокачки воздуха через воздушную рубашку.

Так же воздухогрейные котлы называют теплогенераторы и тепловые пушки. Это название больше применима для систем где требуется высокая температура воздуха – как обычно это системы сушки. Теплогенератор позволяет задавать нужный микроклимат включая не только температуру но и влажность. На выходе из воздухогрейного котла можно установить специальный испаритель, благодаря которому за счет испарения воды увеличивать влажность до нужных пределов. Так например при сушки древесины влажность должна плавно изменяться со временим, что можно легко сделать с помощью воздухогрейного котла и системы подпитки воды на выходящем патрубке.

В котлах воздухогрейных GRV, нам удалось достигнуть температуру уходящих газов не более 160*С во всем диапазоне работы. Что говорит о высоком значении КПД самого агрегата.

Эксплуатация теплогенератора GRV достаточно простая и не требует дополнительных навыков. Теплогенераторы в отличие от водяных котлов не критичны к отключению электроэнергии. Если в водяном котле при отключении электроэнергии и отключении насосов моментально начинается кипение, и выброс пара, то воздушные котлы просто останавливаются. При отключении электроэнергии требуется соблюдать инструкцию.

Применение теплогенераторов обеспечивает дешёвым теплом. Данные устройства надежны и просты в эксплуатации. Использование автоматической подачи топлива снижает трудовые затраты в пять раз, повышает экономичность работы за счет автоматического управление компьютером контроллером. Первые теплогенераторы в нашей компании были разработаны для отопления теплиц, чтобы снизить затраты на строительство системы отопления. В процессе эксплуатации выявились дополнительные положительные стороны, такие как выносливость, работа на большом количестве разных топлив, за счет того что стенки теплогенератора имеют более высокую температуру чем водогрейные котлы, на них нет отложений. Так же теплогенераторы не подвержены процессу коррозии.

Твердое топливо в процессе горения выделяет нужное количество тепла, это тепло передаётся стенками топки и теплообменнику, при этом они интенсивно охлаждается принудительном протоком воздуха. Главное в устройстве теплогенератора – устройство протоков воздуха, для получения необходимого КПД, максимального ресурса.

Вентиляторы для каждого отдельного случая подбираются индивидуально, с этим вопросом следует обращаться к инженерам нашей компании. В основном на твердотопливные теплогенераторы устанавливаются вентиляторы серии среднего давления. Расчет по производительности производится исходя из потребности в температуре, расходе и сопротивления всей ветки воздуховодов.

Для теплиц и сушильных камеры мы можем порекомендовать полный комплект оборудования включая стандартные воздуховоды, вентиляторы, щиты управления. Наше предприятие так же производит твердотопливные теплогенераторы по индивидуальным заказам, например комбинированные которые по мимо нагрева воздуха нагревают воду.

Управление теплогенератором для теплицы или ангара. В комплектацию входит два датчика температуры (точнее терм сопротивление), значение которого передаются в блок управления. Потребитель задает необходимое значение температуры в помещении, автоматически блок управляет подачей воздуха в топку включая или выключая его, что ведет к изменению мощности теплогенератора. Для вариантов с вихревой горелкой и автоматической подачей топлива, схема управления заложена полностью в алгоритм работы. Процентное соотношение экономии топлива при этом составляет не менее 25%, что с учетом снижения трудовых затрат значительно повышает экономичность отопления и ее точность, что кстати сказывается на урожайности если отапливается теплица. Отопление Ангаров и Цехов, с помощью воздушного охлаждения главное преимущества данная система не боится разморозки, и вы можете смело не топить цеха в выходные и праздники.

Качество продукции соответствует международным нормам. Все теплогенераторы прошли испытания в зимнее время, на отоплении теплиц, цехов, сушильных камер. Положительные результаты и отзывы которые мы получили в процессе эксплуатации, дает нам уверенность и нашим заказчикам. Гарантия составляет 24 месяца с момента отгрузки оборудования.

Видео 1. Отопление теплицы с использованием теплогенератора GRV с ручной загрузкой топлива

Видео 2. Теплогенератор автоматический GRV

Видео 3. Вода воздушный котел GRV 40+40

Видео 4. Теплогенератор твердотопливный GRV в составе с сушильной камерой

Видео 5. Теплогенератор GRV на опилках с автоматической подачей топлива

Видео 6. Работа воздухогрейного твердотопливного теплогенератора мощность 400 кВт

Воздушное отопление теплицы 10х18 — 180 кв.м.

Теплогенератор мощностью 50-60 кВт, модель GRV задействован для отопления теплицы круглогодичной работы.

Рис. 1 Воздушное отопление теплицы 180 кв.м.

На рис. 1 представлена схема воздушного отопления подходящая для отопления теплицы, ангара, склада, производственного помещений. Воздух нагревается теплогенератором GRV твердотопливного типа, направляется по воздуховодам к самой дальней торцевой стенки помещения, и возвращается обратно к тепло генератору. Равномерная температура, минимальный расход электричества и топлива, быстрый монтаж системы отопления.

Воздухо — водяное отопление теплицы, помещения 250 кв.м.

Очень актуальное отопление для тех помещений где требуется прогрев пола, вентиляция, определенная влажность воздуха. Оборудование воздухо водяной котел обеспечивает нагрев воды и воздуха одновременно.

Рис. 2 Воздухо водогрейная система отопления

На рис. 2 схема комбинированной системы отопления воздухо водяного типа. Теплогенератор встроен в водогрейный котел. В верхней части котла расположен воздухогрейный теплообменник, в нижней части водогрейная топка. Такая конфигурация обеспечивает максимальную эффективность от системы отопления которая так же выполняет функции приточной вентиляции с подогревом воздуха. Проветривание в любую погоду, с сохранение функциональности водогрейной системы. Идеально подходит для тепличных комплексов, цехов, технологических процессов.

Воздушное отопление автоматическое теплицы, цеха площадью 500 кв.м.

Автоматические системы отопления GRV оптимальны по стоимости, надежны так как используется в системе подачи топлива Японские комплектующие SMC.

Рис. 3 Автоматический теплогенератор GRV 150 установленный для отопления цеха, теплицы 500 кв.м.

Воздушное отопление с автоматической системой подачи на базе GRV 150. Гранулы из бункера подаются в вихревую горелку, управление процессом горения — автоматическое от спец. контроллера разработанного в нашей компании. Теплогенератор полностью автономный работает без участие человека. Особенность данной конструкции в ее универсальности, оставлена возможность топить на древесных отходах и угле в ручном режиме.

Воздушное отопление теплицы с низкой крышей, площадь 500 кв.м. теплогенератор автоматический пеллетный GRV

Для воздушного отопления помещения с низкими потолками есть определенные правила размещения воздуховодов

Рис. 4 Автоматический теплогенератор твердотопливный GRV 100 для отопления цеха, теплицы

Пеллетные теплогенераторы GRV работают не менее 1 суток на одной загрузки топлива, в полностью автоматическом режиме работы. Поршневая подача топлива, вихревая горелка и конструкция теплогенератора полностью разработаны специалистами GRV. Низкое аэродинамическое сопротивление топки и теплообменника позволяют эксплуатировать оборудование без подключения дымососа

Воздушное отопление теплицы, помещения 520 кв.м. на твердом топливе

Твердотопливные теплогенераторы самые выгодные на сегодня для систем отопления. Низкая стоимость оборудования, монтажа, и системы воздуховодов. Быстрый прогрев системы, нет риска перемерзания системы. Весь монтаж производится без сварочных соединений, требования к монтажникам ниже чем для водогрейных систем отопления, за счет простоты конструкции

Рис. 5 Схема отопления теплицы, ангара на базе теплогенератора GRV

Теплица, производственное помещение 2100 кв. м. воздушное отопление

Отопление больших площадей требует правильного распределения воздуха во всем объеме помещения. Теплицы площадью 2000-4000 кв.м. равномерно отапливаются с помощью воздуховодов и твердотопливного теплогенератора. Система по стоимости выходит дешевле чем водогрейная в два раза. Для теплицы с низкими потолками схема отопления показана на рис. 6.

Рис. 6 Подключение теплогенератора GRV 400 для отопления теплицы площадью 2100 кв.м.

Большие площади теплицы быстро окупаются, для высокой урожайности нужно соблюдать в теплице микроклимат. Воздухогрейные теплогенераторы GRV поддерживают температуру и обеспечивают оптимальную влажность. Вентиляция в теплице может работать в любой мороз, достаточно обеспечить частичный забор воздуха с улицы через теплогенератор, в котором он будет нагреваться и распределятся по всей теплице через систему воздуховодов.

Отопление теплицы площадью 3000 кв.м.

Средние теплопотери теплицы площадью 3000 кв. м. в холодную неделю составляют 600 кВт в час в ночное время суток. Теплогенератор GRV 600 с увеличенным протоком воздуха обеспечивает заданную мощность. Увеличивается количество воздуховодов до 4 и повышается мощность вентиляторов среднего давления. Отопление в теплице поддерживается на уровне 18-24*С в ночное время, для теплицы с пленкой с принудительным надувом между слоями.

Рис. 7 Отопление теплицы 3000 кв.м теплогенератором GRV 600

Теплогенератор можно обеспечить дополнительной горелкой на жидком топливе, при этом загрузочные дверцы для твердого топлива остаются как для резервной и основной топки.

Воздушное отопление теплицы 9600 кв.м.

Отопление теплицы такой большой площадью в 9600 кв.м. с помощью твердотопливных теплогенераторов возможно при установке 4 х теплогенераторов. Так же оборудование можно перевезти на жидкое и газообразное топливо. Для эффективной работы теплового оборудование размещается непосредственно в теплице, что снижает тепловые потери.

Рис. 8 Теплогенераторы GRV твердотопливные для отопления теплицы площадью 9600 кв.м.

Для работы, теплогенераторы комплектуются дымососами, что позволяют эксплуатировать их на высокой мощности, и устанавливать непосредственно в теплице. Более подробно эксплуатация данного теплогенератора показана выше на видео 1.

Воздушное отопление грибного цеха

Воздушное отопление гребного цеха обеспечивает полный контроль над температурой и влажностью в помещении. Система отопления встроена в приточную вентиляцию и обеспечивает экономию материала при монтаже системы.

Установка калорифера рис. 9 в системе воздуховодов обеспечивает дополнительный нагрев воды для приготовления субстрата.

Рис. 9 Теплогенератор GRV 150 с установка для нагрева воды, которая используется в процессе приготовления субстрата

Воздушное отопление цеха по выращиванию грибов, очень востребованное предложение с надежной и простой конструкцией. Универсальность системы — подогрев воды обеспечивается специальным устройством с использованием водо воздушного калорифера и шиберных задвижек.

Столярная мастерская, воздушное отопление

Твердотопливный теплогенератор, наилучшим образом подходит для отопления столярных, мебельных мастерских. Утилизация древесных отходов + самый недорогой монтаж системы воздушного отопления. Эффективно, и быстро. В системе нет воды — можно оставлять без отопления помещение на выходные или праздники, без страха разморозки системы.

Рис. 10 На изображении представлена схема воздушного отопления столярного цеха

1 — Приток чистого горячего воздуха в бытовку; 2 — Забор воздуха из бытовки; 3 — Вытяжной вентилятор для забора воздуха из покрасочной комнаты; 4 — Приточка горячего воздуха в покрасочную комнату; 5 — Забор воздуха из ремонтного цеха и из области ворот, забирается холодный воздух; 6 — Воздуховод с горячим воздухом; 7  и 8 — дуфузоры для выпуска горячего воздуха, их можно регулировать обеспечивая равномерный поток; 9 —  фильтра для забора воздуха из помещений с пылью; 10 — Теплогенератор твердотопливный GRV; 11 — дымоход для отвода дымовых газов



Solid fuel heat generator — (heat gun, air heater) is a device for obtaining hot air due to heat transfer from the combustion source to the heated air through the walls of the heat exchanger and the furnace wall. GRV heat generators are widely used for drying processes, air heating systems, as part of the supply ventilation heating. A large distribution of heat guns solid steel to receive greenhouse complexes for drying wood and drying chambers polymerization (powder coating).

The device of the heat source Heat generators can be with automatic, manual fuel supply and universally combined Hot air equipment consists of a furnace unit, a heat exchanger, the socket for connection of the fan, the internal channels through which air passes, the ash unit (on the heat generator for solid fuel), be sure the door to clean the heat exchanger. Control unit and protection against overheating of the walls of the heat generator. Automatic fuel supply: simplifies the use of the heat generator. The fuel is poured into a special hopper, and from it is fed into a vortex burner.

Type of fuel Air heating is advantageous on solid fuel and combined. We have developed equipment that runs on several types of fuel, it reduces the dependence on a particular fuel supplier, as well as automate the process of supply. The rational solution is an automatic fuel supply with manual loading. Manual loading ensures the disposal of any combustible non-toxic waste, reduces the cost of garbage collection. Solid fuel – pellets, wood, coal, briquettes, sawdust, husks, pallets, wood waste, cardboard, paper waste Liquid fuel – heating oil, waste Gaseous fuel – pyrolysis gas

The advantages of solid-fuel heat generators In many cases, heat generators can replace steam generators, electric heating devices, boiler water heating units. Cheap installation, high adjustment range, capacity, cost-effective operation, ensuring a quick return. The unit in its composition has fewer elements than the steam generator (no pumps, water treatment, no need to register in the bodies of the boiler).

GRV solid fuel heat generators are used

1. Drying chambers for wood

2. Drying chambers for firewood, herbs, reagents

3. Drying chambers of polymerization (automatic fuel supply)

4. Heating of greenhouses ranging from 100 to 5000 sq. m.

5. Work in complex with drying drums

6. Heating of industrial premises

7. Spot heating on the street at construction sites (using covering material for monolithic works)

8. Heating of poultry houses, at air intake from the street, the heat generator plays a role of heating, and heating of supply ventilation

9. Heat generator hot air solid fuel works as part of the supply ventilation in the cold season, reducing the load on the existing heating system

10. Use for heating units operating in the far North, and in severe frosts (especially in a limited amount of diesel fuel)

11. When the Ministry of emergency situations in the winter at remote sites

Теплогенераторы промышленные – характеристики, устройство

Современные теплогенераторы промышленные применяются во многих сферах для воздушного отопления и вентилирования помещений. В отличие от обычного отопительного котла, они более эффективны при обогреве больших площадей и быстрее прогревают пространство до заданной температуры. Такие воздухонагреватели являются едва ли не единственным способом отопить помещения, в которые постоянно поступает холодный воздух извне – ангары, склады, теплицы, строительные площадки.

Виды и назначение теплогенераторов

Теплогенераторы относятся к автономным источникам тепла, используемым для получения горячего теплоносителя в процессе сжигания топлива. Их отличительная особенность состоит в том, что для обогрева используется воздух из помещения, который после прохождения через теплообменник выходит наружу уже нагретым до определенной температуры. Все устройства, представленные на рынке, классифицируются по способу установки и виду используемого источника энергии.

По виду топлива

В зависимости от сжигаемого топлива воздухонагреватели бывают следующих видов:

• Газовые – наиболее распространенные. Такие устройства работают на природном или баллонном газе, позволяющем хорошо экономить на отоплении. Газовый теплогенератор рассчитан на непрерывную подачу горячего воздуха в помещение. Используемый в нем теплообменник извлекает значительные объемы тепла из продуктов горения, благодаря чему отходы выделяются в атмосферу в минимальном количестве.
• Дизельные – менее эффективны по сравнению с газовыми и сложнее по конструктивному исполнению, поэтому отличаются более высокой ценой. В качестве источника энергии в них обычно используются солярка или керосин, но на некоторых производствах для горения применяют отработанные жиры и масла. Топливо в камеру такого прибора подается капельным способом либо распыляется посредством форсунки.
• Твердотопливные – более похожи на обычные дровяные печи. Для отопления в них сжигаются древесина, уголь, торф, отходы сельхозпроизводства. КПД в аппаратах на твердом топливе ниже в сравнении с аналогичными устройствами –80–85 % против 90 % у газового теплогенератора. Кроме того, они имеют более габаритный размер и дают больше отходов.

Помимо вышеуказанных разновидностей, существуют универсальные водонагреватели, которые могут работать и на твердом, и на жидком топливе.

По способу установки

Выделяют мобильные и стационарные устройства. Первые легко транспортировать, поэтому они часто используются в местах, где необходим временный нагрев помещения. Стационарные устанавливаются на специально оборудованных площадках. Отдельные модели можно ставить на передвижные контейнеры для удобного перемещения между отапливаемыми пространствами.

Принцип действия теплогенераторов промышленного типа

Принцип работы генераторов тепла определяется особенностями их конструкции. Независимо от источника энергии, все агрегаты состоят из следующих элементов:

• Камера сгорания – в ней происходят процессы сжигания топлива.
• Горелка – предназначена для поддержания процессов горения.
• Вентилятор – нагнетает воздух в камеру сгорания и способствует его попаданию в помещение после нагрева.
• Теплообменник – необходим для смешивания холодных и нагретых воздушных масс.
• Воздуховод – отвечает за перенос воздуха. Дополнительно в промышленных теплогенераторах предусмотрены распределительные задвижки, которые контролируют направление движения воздушных потоков.

При запуске оборудования вентилятор захватывает воздух из помещения и направляет его в теплообменник. Топливо, сжигаемое в камере сгорания, выделяет тепло, которое способствует нагреву воздушных масс. После этого воздух проходит по воздуховоду и поступает обратно в помещение, обеспечивая его необходимую температуру. Продукты сгорания, образованные в процессе нагрева, выдаются в дымоходное устройство, которое должно быть установлено при монтаже генератора.

Основным показателем работы теплогенераторов является мощность, которая может различаться в зависимости от вида и модели устройства. Чем больше размер отапливаемого пространства, тем выше должен быть этот параметр. Как правило, в агрегатах до 350-400 кВт теплообменник и вентиляция размещаются в общем корпусе. В устройствах мощностью до 1000 кВт предусмотрены раздельные вентиляционные и теплообменные секции.

Еще одна важная характеристика – расход сжигаемого топлива. По этому показателю дизельные генераторы тепла считаются более экономичными в сравнении с газовыми устройствами, но поскольку газ стоит дешевле, последние требуют меньше затрат на отопление.

Область применения

В большинстве случаев оборудование используется для отопления помещений в зимний сезон. Это могут быть производственные цеха, складские комплексы, подсобки, автомастерские и другие помещения большого размера. Часто промышленные теплогенераторы применяют для обогрева торговых залов, строительных площадок и сооружений сельскохозяйственного назначения – теплиц и оранжерей, курятников, животноводческих ферм.

Благодаря тому, что вместо традиционного жидкого теплоносителя в устройствах применяется воздух, они являются экономически выгодными и безопасными в эксплуатации. Искусственная вентиляционная система приборов позволяет обогреть помещения в короткие сроки. Чтобы обеспечить пространство площадью 50 м2 комфортной температурой, достаточно подождать всего 20–30 минут.

Сочетание высокой производительности и отменных эксплуатационных характеристик делает теплогенераторы повсеместным явлением. Их использование позволяет обеспечить эффективный обогрев помещений и решить вопросы теплоснабжения промышленных зданий с существенной экономией средств.

Воздушное отопление частного дома своими руками

Оптимальная схема обогрева частного дома не должна ставить в тупик уже после того, как дом построен и проведены пусконаладочные работы по отоплению. Просчитывать нужно все заранее и чем больше схем обогрева мы рассмотрим, тем больший у нас будет выбор. Даже, если такая схема, как воздушное отопление, не подходит для конкретного дома, мы будем знать, что такая схема есть.

Содержание:

1. Воздушная система отопления
2. Отказ от теплоносителя — основа системы
3. Воздухонагреватели на твердом топливе и другие виды воздушного отопления
4. Схемы воздушного обогрева

Воздушная система отопления

Воздушная отопительная система может работать как на охлаждение, так и на отопление. Это система подразумевает терморегуляцию помещений в процессе подачи воздуха нужной температуры. Есть у нее некоторые необычные, или точнее, непривычные особенности, по сравнению с классической водяной системой отопления.

Основным положительным свойством такой системы есть то, что воздух в комнате прогревается очень равномерно. А это полностью исключает появление резких запахов, как, к примеру, в случае с печкой. В доме с воздушной системой отопления никогда не запотеют стекла, никогда не будет малейших признаков конденсата и его последствий. Нагрев воздуха происходит настолько равномерно, что в зависимости от мощности системы, она способна обогреть довольно большие объемы и такой схемой пользуются при отоплении залов, цехов и ангаров.

Отказ от теплоносителя — основа системы

Большим преимуществом воздушной системы отопления есть полный отказ от сложных систем циркуляции теплоносителя, в результате чего теряется довольно большое количество тепловой энергии. Не менее важным фактором будет безопасность использования такой системы. Дело в том, что в классической системе отопления по трубам циркулирует довольно агрессивная жидкость или вода с высокой температурой, да еще и под давлением. Стоит системе потерять герметичность, как теплоноситель начинает представлять серьезную опасность как для технического состояния помещения, так и для людей. Воздушное отопление такого себе не позволяет.

Классическое отопление с применением теплоносителя и системы трубопроводов в обязательном порядке предполагает профилактические работы, а ремонт такой системы зимой представляется довольно сложным мероприятием. Не говоря уже о свойствах воды расширяться при замерзании и опасности разморозить всю систему. Это неприятное свойство системы, особенно в тех помещениях или домах, которыми не пользуются круглый год.

Воздухонагреватели на твердом топливе и другие виды воздушного отопления

Воздушное отопление включает в состав системы воздухонагреватели, которые могут нагревать воздух несколькими путями:

• горячей водой;
• паровой нагрев;
• твердым и жидким топливом;
• электричеством.

Поэтому и аппараты для нагрева воздуха могут быть совершенно разными. Вот краткое описание некоторых из них:

1. Водные нагреватели воздуха. Такие приборы обогревают довольно большие помещения и применяются в основном в административных зданиях и общественных зданиях. Для жилых домов такие системы применяются крайне редко.
2. Нагреватели на твердом топливе. Теплогенераторы на твердом топливе представляют собой простое устройство, которое состоит из теплообменника, топки и нагнетающего вентилятора. Топливо сгорает в теплообменнике, а холодный воздух подается снизу специальным вентилятором. Проходя через теплообменник, воздух нагревается и подается в воздуховоды, где проходит очистку и направляется в помещение.
3.  Электрические теплогенераторы. Такие устройства применяются нечасто, потому что стоимость их значительно превышает газовые и твердотопливные теплогенераторы. Тем не менее, они более работоспособны, но требуют частого обслуживания. Есть некоторые модели, которые совмещают электрический нагрев воздуха с водяным.

В частных домах наиболее распространены теплогенераторы, которые работают на газе, твердом и жидком топливе. Газовые и жидкостные генераторы унифицированы между собой, поскольку горелка, которая греет теплообменник, может работать на двух видах топлива даже без перенастройки системы.

Схемы воздушного обогрева



Независимо от того, какой используется теплогенератор, все же главной частью системы остается правильно организованная циркуляция воздуха, а именно организация воздуховодов. Систем есть тоже несколько и используют их по-разному, в зависимости от типа помещения и от его предназначения.

Прямоточная система обогрева

Такая система наиболее проста и воздушное отопление частного дома своими руками доверяют именно ей. Схема предполагает установку в нижней части дома твердотопливный котел с теплообменником, через который проходит воздух. Он нагревается и поступает в воздуховоды, которые раньше располагали прямо в стенах в полостях. Такая система малоэффективна и в чистом виде ее перестали использовать. Зато популярность получила другая система.

Рециркуляционная система обогрева

Такая схема применяется в основном с газовыми и дизельными нагревателями. Для ее реализации в современных домах прокладывают воздуховоды, по которым воздух поднимается на верхний этаж, где остывает и снова поступает в нижнюю часть здания. Рециркуляционная система более экономична, чем прямоточная, поскольку теплый воздух не уходит из дома, а циркулирует.

Собрать такую систему вполне может каждый своими руками. Только при этом нужно учесть расходы на содержание нагревательного элемента, объем дома и цену самого оборудования. Воздушное отопление, скорее всего, имеет большое будущее, а реализация схем воздуховодов еще не сказала свое последнее слово.

Читайте также Вакуумный насос для откачки воздуха, Водяное отопление частного дома своими руками

Тепловое отопительное оборудование от завода-производителя

ВОЗДУШНОЕ ОТОПЛЕНИЕ

есть в наличии

Обратная связь

Сделать заказ или получить консультацию специалиста

ТЕПЛОГЕНЕРАТОРЫ ПИРОЛИЗНЫЕ НА ТВЕРДОМ ТОПЛИВЕ

                 ДЛЯ ВОЗДУШНОГО ОТОПЛЕНИЯ (ВОЗДУХОНАГРЕВАТЕЛИ)

ПРИМЕНЕНИЕ:    отопление производственных помещений, цехов, СТО, ангаров, складов, мастерских,   гаражей, теплиц, ферм, птицеферм, свинарников, сушки: древесины- бетонных изделий-растительного сырья, обогрев бункеров строительных материалов, тепловых завес и т. д.  Использование воздуха в качестве теплоносителя, также позволяет использовать установку в режиме «Тепловой пушки».

РАБОТАЕТ НА ТВЕРДОМ ТОПЛИВЕ: торф, торфобрикеты, дрова, отходы деревообработки, солома, лузга, пеллеты и т.д.

РЕЖИМ РАБОТЫ:  тление (пиролиз, газификация).

ГЛАВНОЕ ОТЛИЧИЕ: воздушного отопления от водяного в том, что в системе отсутствуют посредники — теплогенератор прогревает непосредственно воздух, а не воду в металлических радиаторах. Как следствие — затраты на отопление воздухом будут ниже. Это источник дешевого тепла в системах воздушного отопления самых разных производственных помещений. Их основное достоинство — воздушный теплоноситель: рабочий воздух без соприкосновения с продуктами горения нагревается в теплообменнике воздух-воздух и направляется в отапливаемое помещение с помощью вентилятора.

• Высокоэффективная работа (КПД до 85%) достигается за счет реакции термохимии: тление (пиролиз, газификация).

• Дешевая энергия за счет использования древесных и других отходов (опилок, стружки, коры, щепы, лузги, соломы и пр.).

• Прост в использовании и надежен. Доступная и понятная эксплуатация.
• Компактная и доступная система, не требующая теплотрасс и водяной разводки внутри здания, а также дорогостоящих радиаторов, труб, насосов.
• Универсальность применения. Установка подходит для обогрева самых разных производственных помещений, а так же сушки древесины, стройматериалов, растительного сырья, устройства тепловых завес и пр.
• Минимальные эксплутационные затраты. Отсутствие водяных трубопроводов исключает их размораживание зимой и выход системы из строя, упрощает обслуживание в период эксплуатации.
• Прерывистый график и экономичный режим работы. Можно остановить работу теплогенератора после окончания рабочей смены и восстановить по необходимости.
• Позволяет в кратчайшие сроки обогреть помещение большой площади.

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопления для объёмных помещений, реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные батареи. Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно регулировать температуру  внутри помещения. Использование такого оборудования в отопительных системах считается одним из самых эффективных и экономичных решений и поэтому могут применяться  на многих производственных объектах.

Условия доставки по Беларуси и в Российскую Федерацию — самовывоз. Пункт отгрузки: 223411, Республика Беларусь, Минская обл., г. Узда, пер. К.Маркса, 21.



Контакты:

ООО «Теплотех»


Моб. (Velcom) +375 29 313-60-53,    +375 29 628-65-87

Моб. (Мтс)       +375 29 850-81-26


Тел. (факс)      +375 17 18 5-33-21


E-mail:  [email protected]

www.   teplogenerator.by

Адрес:
223411, Республика Беларусь, Минская обл,
г. Узда, пер. К.Маркса, 21.
Свидетельство о регистрации: № 690454519 от 23.06.2008 г., выдано Узденским райисполкомом, Минской обл.
УНП: 690454519



Воздушные теплогенераторы на твердом топливе

Теплогенератор, который использует в качестве топлива черный уголь или бурый уголь, кокс или дрова, щепку или тырсу, топливные брекеты или паллеты и даже отходы после переработки растений — это один из разновидностей твердотопливных котлов. Конечно в данной экономической ситуации более востребованными являются для использования в качестве топлива брекеты и паллеты, но некоторые предпочитают все-таки отходы растениеводства и вообще все то, что самое дешевое и с высокой отдачей КПД. Самыми популярными и экономически выгодными в Украине и в странах ближнего зарубежья являются модели, обогревающие помещения с помощью всех возможных видов топлива.

Именно такой теплогенератор или твердотопливный котел мы Вам хотим и представить:

Теплогенератор ДР / с верхней загрузкой топлива

Основные особенности и плюсы теплогенератора на твердом топливе перечислены ниже:

Мощный нагреватель воздуха который быстро обогревает жилые, общественные и производственные помещения Отапливает все помещение практически равномерно; В качестве энергии используются все виды твердого топлива; Теплогенератор экономно отапливает и просто обслуживается; Регулируется и контролируется процесс горения, высокий КПД = 85%; Теплогенератор имеет 7 модификаций от 50 кВт до 500 кВт; Часто применяется в сушках для древесины и для сушки другой сельскохозяйственной продукции; Время работы теплогенератора на одной закладке от 4 до 7 часов.



Технические данные теплогенератора на твердом топливе	ДР — 50		ДР — 100	ДР — 150	ДР — 200	ДР — 300	ДР — 350	ДР — 500
Номинальная тепловая мощность, кВт (+/- 15%)	50		100	150	200	300	350	500
Максимальная тепловая мощность, кВт	70		130	180	230	340	390	570
Высота, мм	2170		2240	2350	2540	2540	2540	2540
Ширина, мм	1180		1280	1440	1500	1620	1620	1620
Глубина, мм	1745		1880	2340	2630	3220	4000	5000
Масса в сборе, кг	750		1050	1450	1600	2000	2500	4000
Объём отапливаемого помещения, в м3	1500		3000	4500	6000	9000	10500	15000
КПД, % макс. значение	85		85	85	85	85	85	85
Теплоноситель	воздух		воздух	воздух	воздух	воздух	воздух	воздух
Температура нагретого воздуха на выходе, °С	100		100	100	100	100	100	100
Потребляемая мощность, кВт/час	2,45		3,25	4,37	5,8	8	8,3	9
Используемое напряжение, V	380		380	380	380	380	380	380
Продуктивность вентилятора обдува, м3/час, Δ Т — 100°С	2100		4400	6500	8500	13000	15000	20000
Диаметр дымохода, мм	145		145	160	160	160	200	250
Высота дымохода, м	6		6	6	6	6	6	6
Расход топлива, кг в час ( при влажности до 30%)	10		18	30	40	60	70	100
Цена, грн. с НДС (с налоговой накладной)	81000		96000	105000	129000	156000	176000	250000
Цена, грн. без НДС (с ЧП на едином налоге)	72000		84000	99000	117000	139500	154000	243000



Примечания.
1. Теплообменники — из нержавеющей стали.
2. Теплогенератор ДР-500 используется исключительно для сушки.

Если Вы рациональный руководитель производства, предприятия, агрофирмы, АТП или любящий тепло и комфорт глава семьи, то Вы наверняка уже задумывались об экономии средств на обогрев здания, дома, теплицы, АТП.

Конечно, в условиях финансового кризиса и значительного подорожания цены на газ, необходимо четко просчитать что выгоднее. Если приобретение, монтаж и пусконаладка теплогенератора — это все же немалая затратная часть, то это по крайней мере предсказуемые затраты, а цены на газ, как для населения, так и для предприятий не предсказуемы совершенно! И потому непредсказуемые и затраты на отопление производственных помещений или других зданий/сооружений. Часто это ощущают владельцы крупных заводов с множеством цехов, владельцы теплиц и/или животноводческих ферм, владельцы сушильных камер и АТП. Если объекты потребляют много тепловой энергии (50-300 кВт / ч), то затраты на нее так же будут большими, которые ложатся на себестоимость, что делает продукцию менее конкурентоспособной на таких предприятиях.

Теплогенераторы ДР дают возможность с высокой эффективностью получить много тепла (от 50 до 500 кВт в час) и использовать в качестве энергии наиболее распространенные и, главное, дешевые виды топлива (дрова, отходы деревообработки и деревопереработки, солома или шелуха, торф, кукурузные початки, брикеты или паллеты и подобное сырье).

У теплогенератора на твердом топливе ДР оригинальная запатентованная конструкция. Благодаря ей коэффициент сгорания топлива составляет 92%. По технологическому процессу в теплогенераторе топливо сгорает в два этапа. В первой камере проходит его газификация при температуре 700-800оС, а во второй — полное сгорание благодаря дополнительной подачи воздуха. Сгорание происходит настолько хорошо, что теплогенератор вообще не дымит. Коэффициент полезного действия /КПД достигает 85%. В теплообменнике с помощью вентилятора полученное тепло отбирается и подается в помещение. Теплоносителем при этом является воздух, а это является выжным преимуществом. Ведь помещение и нагревается быстрее, и заодно проветривается. Причем Вы не несете расходы на радиаторы и на трубы. А главное — в выходные дни и ночью не нужно топить. Одна закладка топлива горит от 4 до 7 часов. Интенсивность горения регулируется. Применяются теплогенераторы на твердом топливе в промышленных помещениях (зданиях, в цехах, в ангарах, гаражах, мастерских, в СТО, теплицах, животноводческих фермах, птицефабриках, сушильных камерах для сушки дров, зерна, пиломатериалов, лекарственных трав и т.д.)



Теплогенератор ДР — 500 (500кВт) на производстве		Теплогенератор ДР — 100 (100кВт) на предприятии

Уже разработано 7 моделей теплогенераторов на твердом топливе ДР (под разные характеристики и требования помещений) — 50кВт, 70кВт, 100кВт, 150кВт, 200кВт, 300кВт, 500кВт понятно, что они отличаются своей мощностью и функциональным назначением. Теплогенераторы ДР — 50, 70, 100, 150, 200 — применяются для обогрева больших помещений: цехов, сушильных камер, животноводческих ферм, АТП Эти теплогенераторы оснащены мощными вентиляторами, которые нагнетают нагретый до 100оС воздух в нужные помещения. Устанавливаются они за их пределами. В таких теплогенераторах регулируется и интенсивность горения и температура нагретого воздуха. Для решения задачи обогрева нескольких изолированных помещений применяются воздуховоды разводящиеся от теплогенератора по требуемым помещениям.



Модели теплогенераторов ДР — 300 и 500 чаще всего устанавливаются в помещениях, где температура должна быть выше 120оС (теплогенераторы для сушильных камер, особенно эффективно для сушки дров, песка, щебня). Благодаря большой мощности и жаростойким материалам, из которых изготовлен теплообменник, получаемая температура теплоносителя 150-170оС.

И основное преимущество — стоимость 1 кВт тепла, полученного от теплогенераторов серии ДР, составляет 3-5 коп. за 1 кВт. Для сравнения: 1 кВт электроэнергии — 76 копеек, 1 кВт тепла, полученного от газа — 26 коп. При этом цена наших теплогенераторов на 20% ниже аналогичных по мощности.



Теплогенератор БИ / теплогенераторы с фронтальной загрузкой



Воздушное отопление, преимущества и недостатки — Блог компании

Данная статья содержит в себе:

I. Введение

II. Принцип действия воздушного отопления

III. Преимущества и недостатки теплогенераторов для воздушного отопления помещения

IV. Монтаж и принцип работы теплогенератора

V. Теплогенератор от производителя Airmax

VI. Вывод

I. Введение

Страны Европы, а также Америка уже давно отапливают свои помещения с помощью нагретого воздуха. Воздушное отопление, дает возможность достичь максимального коэффициента полезного действия для отопления жилого дома или производства в сравнении с водяной системой отопления. На сегодня системы воздушного отопления частного дома вызывают заинтересованность во многих людей. Производители данного воздушного отопления предоставляют, что-то новое и эффективное для потребителей Украины. На самом деле данная информация является действующей? Давайте посмотрим.

Отопление воздухом является очень практичным. Счастливые потребители, которые нагревают свои дома, и производства таким методом отмечают такие особенности:

• абсолютная безопасность
• высококачественная автоматика для правильной и четкой работы процессов
• высокая скорость нагрева
• экономичность
• низкое энергопотребление
• высокий КПД
• надежность и долговечность
• эстетичность оборудования

Традиционно систему воздушного топления предлагают использовать с помощью теплогенератора. Нагнетательный в теплообменник воздух нагревается и движется по воздуховодам, тем самым нагревая воздух в помещении. Остывший воздух, через решетки на полу или обратным воздуховодам возвращается назад в теплогенератор.

II. Принцип действия воздушного отопления

Система воздушного отопления – это еще один тип отопительной системы в сравнении с водяной. В данной системе, теплоносителем выступает нагретый воздух, который переносит энергетический потенциал из одной среды в другую.

Воздушное отопления – это комбинация тепла в сети воздуховодов и воздухоразделительных устройств. Источником нагрева является теплогенератор на твердом топливе. Данное оборудования генерирует определенное количество тепла, которое нужно для обогрева жилого дома или производственного помещения, соответственно это тепло переносится воздухом по воздуховодам в заданное помещение.

III. Преимущества и недостатки теплогенераторов

В данном разделе Мы рассмотрим некоторые особенности и недостатки воздушного отопления.

Преимущества воздушного отопления

• Удобное регулирование температуры в помещении
• Не нужно устанавливать отопительные устройства возле окон, то есть, выключаем наличие отопительных радиаторов и других отопительных контуров.
• Двосистемное оборудование: нагрев помещений, а также охлаждение помещения в летний период. Данным образом, подача теплого и холодного воздуха осуществляется с помощью одной системы воздуховодов, а это экономит пространство

Недостатки воздушного отопления

• Самым комфортным типом отопления является перенос тепла и нижней части в верхнюю зону. Данная система воздушного отопления действует наоборот. В таком случае комфортные параметры теплового климата не придерживаются.
• Для обогрева помещения требуется большое количество воздуха, соответственно широкие воздуховоды, которые нужно закрывать в потолочном просторе, за счет этого значительно увеличивается снижение потолка в помещении. При этом возникают проблемы с архитектурой и дизайном.
• Плохая инерция. Система воздушного отопления является одной из неинерционных – это говорит об том, что во время работы данной системы пользователь, чувствует определенное тепло, но при выключенной системе помещения быстро охлаждается. Это большой недостаток воздушного отопления в сравнении с водяной системой отопления.
• Воздушное отопление жилых и производственных помещений.
• Канальные системы отопления подходят для достаточно больших за площадью зданий, а также для бытового и коммерческого предназначения (дом, офис, теплица). Однако нужно иметь в виду, что стоимость для небольшого здания или жилого дома, может казаться очень высоким. Что впрочем, в полной мере окупается ее преимуществами.
• Локальные системы воздушного отопления, наоборот отличные в маленьких помещениях, а также там, где равномерный нагрев всего помещения не принципиален. Это могут быть дачи, загородные дома, мастерские и небольшие складские помещения.

IV. Монтаж и принцип работы теплогенератора

Воздушное отопление может быть, как естественным, так и принудительным. В первом случае движение воздуха проходит за счет разницы температур и плотности воздушных масс. При такой системе отопления, теплый воздух, который поступает через вентиляционные воздуховоды, вытесняет холодный воздух в нижнюю часть помещения.

В системах с принудительной циркуляцией применяется внутренний источник энергии для обеспечения нужной интенсивности циркуляции. Такая система является более эффективной и не зависит от открытых дверей и окон. Кроме этого, применения вентиляторов дает широкие возможность регулирования подачи воздуха и температуры в помещении, что достаточно не сложно организовать в использование современных систем автоматизации. Управление тепловым комфортом можно осуществлять с помощью автоматики и программированного термостата с настройками температуры воздуха разных режимов. Данным образом, обеспечивается высокий комфорт и экономность системы воздушного отопления.

Отопительное устройство (теплогенератор) должен иметь всю необходимую систему безопасности процесса горения топлива, а также температурные датчики. Воздуховоды должны быть с нержавеющей оцинкованной стали, а их соединения должно проводится с помощью специальных хомутов. Воздушные теплогенераторы, можно использовать от разных производителей. Наша компания предлагает посмотреть теплогенератор, который, предназначен для обогрева дома и производства, которые работает на твердом топливе.

При условии правильного и грамотного монтажа, а также проектирование, срок эксплуатации составляет более 20 лет.

V. Теплогенератор от производителя Airmax

Теплогенератор от производителя Airmax – это котел, в котором дрова являются основным источником для нагрева воздуха. Топка для сжигания топлива выполнены с высококачественной, кислотостойкой, жаропрочной стали. Изготовляются воздушные котлы мощностью от 30 до 390 киловатт, благодаря, которым можно отапливать частный дом и большие производственные помещения. Данный воздушный котел, имеет большое преимущество над другими производителями данного оборудования. Таким преимуществом является установка горелки на отработанные масла.

Данная модель котла, в котором основным источником топлива является – отработанное масло. Такой воздушный котел идеально подходит для обогрева СТО, автомоек, а также для пользователей, которые имеют доступ к бесплатной отработке. Качественная горелка, которая работает с помощью отработанного масла, монтируется в котел, изготовляется в Польше и имеет высокие рейтинги и Европейские сертификаты.

Переваги повітряного котла Airmax

• низкая стоимость теплогенератора
• низкая стоимость инсталляции
• низкие эксплуатационные расходы
• быстрый нагрев помещений
• высокоэффективная работа
• неприхотливость в использовании
• долговечность конструкции

Подбор теплогенератора для дома и промышленных зданий

Модель кВт	Площадь поверхности	Объем м³
30	100 / 150 м³	500
60	200 / 250 м³	1,000
90	300 / 350 м³	1,500
140	500 / 600 м³	3,000
280	1,000 м³	5,000
390	1,800 м³	8,000

VI. Вывод

В заключении можно сказать, что все недостатки и трудности с ценой, монтажом, окупаются легкостью в управлении (как правило — это выставление температуры на дисплее) и комфортом при ее эксплуатации.

В любом случае, перед этим как приступать к монтажу системы воздушного отопления, нужно проконсультироваться со специалистом монтажником. Это поможет подобрать состав оборудования и предотвратить многих проблем во время ее эксплуатации.

Рекомендуем посмотреть теплогенераторы от производителя

Теплогенератор на пеллетах ORTE POWER

Производитель:

Назначение: отопление производственных, складских, а также офисных помещений.

Твердотопливный теплогенератор ORTE POWER 35-250 кВт на пеллетах предназначен для использования в качестве системы воздушного отопления производственных, складских, а также офисных помещений.

Почему использование воздухонагревательного аппарата на пеллетах снижает затраты на отопление и стоимость комплексной системы воздушного отопления?

На это влияет много факторов. Во-первых, серийность и повторяемость производства позволила значительно снизить стоимость самих устройств. Во-вторых, подключение агрегата ORTE POWER 35-250 кВт на пеллетах к системе воздушного отопления позволяет значительно сокращать затраты на отопление, благодаря высокой эффективности устройства, а также низкой цене пеллетов (сокращение  расходов на отопление до 70% по сравнению с маслом, до 50% по сравнению со сжиженным газом и до 20% по сравнению с природным газом).

Следует также помнить об отсутствии затрат, связанных, например, с проведением газа или установкой/монтажом емкости для масла или газа пропан-бутан, а также отсутствие постоянных затрат за транспорт газа. Кроме того отсутствуют расходы, связанные с монтажом отдельных систем: водной – нагревательной, системы кондиционирования, вентиляции, фильтрации, увлажнения и рекуперации. Все эти функции сочетает одна система -пеллетный теплогенератортвердотопливный воздушного отопления. Благодаря отсутствию посредничающего агента вся энергия передается «здесь и сейчас». В водных системах существует высокая инерция – например, нам необходимо топить несколько часов перед возвращением с работы, а дополнительно система остается теплой еще несколько часов после ее отключения. В воздушной системе отопления (теплогенераторе на твёрдом топливе) вся энергия передается сразу. Нет также необходимости тратить деньги на батареи, что дополнительно увеличивает функциональность и эстетику помещений.

ПРЕИМУЩЕСТВА ВОЗДУШНОГО-ОТОПИТЕЛЬНОГО АГРЕГАТА ORTE POWER 35-250 кВт НА ПЕЛЛЕТАХ

• дешевое о общедоступное экологическое топливо – пеллеты
• отсутствие неприятного запаха, пыли, сквозняка,
• высокая эффективность устройства и дополнительная экономия посредством сокращения времени нагрева помещений,
• возможность работы в помещении любого типа,
• простое и удобное обслуживание (автоматический забор золы),
• мобильность – не требует стационарного монтажа,
• не требует нагревательной установки, может стать элементом уже существующей системы воздушного отопления,
• низкие затраты на монтаж и эксплуатацию,
• нагревает воздух и реализует его циркуляцию,
• полная автоматизация, возможность программирования дневной и ночной температуры,
• контроллер поддерживает требуемую температуру (слишком высокая температура генерирует)

Теплогенератор — обзор

1 ВИДЫ ХРАНЕНИЯ У ПРОИЗВОДИТЕЛЯ

Средства хранения у производителя можно разделить на две категории: при производстве электроэнергии с помощью тепловой энергии, в частности ядерной энергии, можно хранить тепловой энергии , чтобы обеспечить постоянную мощность теплогенератора при подаче электроэнергии по модулированной схеме. Ни одна из статей не посвящена этому типу хранения.

Все остальные типы накопителей эквивалентны, поскольку их цель — хранить электрической энергии в том виде, в котором она генерируется и используется в энергосистеме.

Накопление электрической энергии всегда осуществляется за счет накопления механической энергии или другой формы энергии, которая может с высокой эффективностью преобразовываться в электрическую энергию, используемую в энергосистеме, и наоборот.

Наиболее традиционный способ хранения энергии в механической форме осуществляется в так называемых гидроаккумулирующих установках. Это накопитель потенциальной механической энергии , основная идея которого взята из одного из самых традиционных видов преобразования энергии для производства электроэнергии: преобразования гидроэлектроэнергии.

Все статьи этой группы имеют дело с этой формой хранения, широко распространенной во всем мире, со ссылкой на существующие или планируемые предприятия.

Среди способов хранения механической энергии, ее хранение в виде кинетической энергии было принято во внимание в последние несколько лет для хранения электроэнергии у производителя, даже если до сих пор нет проектов в промышленном масштабе. Развитие этих средств хранения зависит от развития легких материалов с очень высокой механической прочностью для изготовления маховиков.Только в документах R.21 и R.25 упоминается это средство хранения, хотя они не обсуждают подробно его потенциальное использование в будущем.

Опять же, в области механической энергии, важные приложения находятся в стадии разработки для хранения упругой энергии с помощью сжатого воздуха. Настоящие приложения, однако, не предусматривают независимых систем хранения, а только системы, объединенные с выработкой электроэнергии с помощью газовых турбин, сжатый воздух, подаваемый в камеру сгорания, забирается из резервуаров, где он хранился в часы низкой нагрузки. .

Целый доклад настоящего симпозиума R. 7, принадлежащий другой группе, посвящен описанию практической реализации этого гибридного средства. Принимая во внимание относительно низкую стоимость установки, система представляется очень удобной, когда существуют особенно благоприятные условия для строительства резервуара. Очевидно, что, поскольку хранилище связано с генерирующими средствами, основанными на ценном ископаемом топливе, оно связано с судьбой этого топлива.

Если мы перейдем теперь к хранению энергии в форме электричества, мы начнем с упоминания более традиционной системы электрохимического накопления . Так называемые «вторичные батареи» родились на ранней стадии развития электричества и извлекли выгоду из почти столетнего опыта. Те, кто не верит в возможность использования аккумуляторов в качестве средства хранения у производителя, основывают свою идею только на том факте, что после столетнего опыта и использования современный промышленный продукт все еще далек от конкурентоспособности традиционных гидроаккумулирующих установок. , и что через несколько лет будет очень трудно вернуть утраченную местность.Другие люди, напротив, уверены, что смогут построить конкурентоспособные системы за несколько лет, потому что важность цели позволяет провести большие исследования.

Paper R.25 рассматривает такие системы и дает указание на необходимые характеристики таких средств хранения и на стоимость, которая может сделать их конкурентоспособными; также в документе R.21 эти системы упоминаются, но нет уверенности в возможности их практического использования.

Та же статья Р.21 показывает, напротив, большую уверенность в хранении электрической энергии в форме электромагнитной энергии с огромными сверхпроводящими индукторами, заложенными под землей в горных породах. Эта система, строго привязанная к недавнему развитию сверхпроводниковой технологии, на современном этапе кажется намного дальше от конкурентоспособности, чем системы на основе батарей.

Первую часть обсуждения можно было бы посвятить ознакомлению с идеями экспертов об этих различных средствах хранения, а также руководящим принципам в разных странах относительно будущего развития таких средств и исследований, проводимых в этом направлении.

Строго говоря, термоэлектрические генераторы принимают разницу температур и превращают ее в электрическую энергию. Удивительно, но эти материалы можно использовать и наоборот! Если вы подадите энергию на термоэлектрический генератор, вы создадите разницу температур. Небольшие мини-холодильники, рассчитанные всего на несколько напитков, используют термоэлектрические генераторы для эффективного охлаждения нескольких напитков.

Чтобы понять, как термоэлектрики генерируют электричество из-за разницы температур, мы должны немного узнать о том, как движутся электроны в металле.Металлы являются хорошими проводниками, потому что электроны могут свободно перемещаться внутри них, как жидкость в трубе. Представьте, что у вас есть труба, полная воды, и вы поднимаете один конец, что происходит? Вода будет стекать по трубе от верхнего конца к нижнему. Это потому, что, когда вы поднимаете трубу, вы увеличиваете потенциальную энергию, и вода хочет течь вниз. В термоэлектрическом материале то же самое происходит с жидкообразными электронами, когда вы его нагреваете.

Нагрев одного конца термоэлектрического материала заставляет электроны перемещаться от горячего конца к холодному концу.Когда электроны переходят с горячей стороны на холодную, это вызывает электрический ток, который PowerPot использует для зарядки USB-устройств. Чем больше разница температур, тем больше вырабатывается электрического тока и, следовательно, больше энергии.

Сложность термоэлектрических генераторов заключается в том, что при нагревании горячей стороны нагревается и холодная сторона генератора. Для выработки энергии с помощью термоэлектрического генератора вам понадобится как источник тепла, так и способ рассеивания тепла, чтобы поддерживать разницу температур между термоэлектрическими материалами.Это делается без движущихся частей путем нагрева воды в PowerPot. Вода удерживает в несколько раз больше тепла, чем алюминий на фунт, поэтому из нее получается прекрасный радиатор. Кроме того, вода никогда не нагревается выше 212 F (100 C) при кипении, что эффективно ограничивает максимальную температуру «холодной» стороны термоэлектрического генератора. Вот почему в PowerPot всегда должно быть что-то водянистое, иначе термоэлектрический генератор может перегреться.

Этот рендеринг показывает распределение температуры в PowerPot во время работы с некоторыми удаленными частями для ясности.

Предпосылки создания термоэлектриков

Термоэлектрическая мощность — это преобразование перепада температур непосредственно в электрическую мощность. Термоэлектрическая энергия возникает в основном за счет двух физических эффектов: эффекта Зеебека и эффекта Пельтье.

Эффект Зеебека назван в честь Томаса Дж. Зеебека, который первым открыл это явление в 1821 году. Зеебек заметил, что когда петля, состоящая из двух разнородных материалов, нагревается с одной стороны, создается электромагнитное поле.Он действительно открыл электромагнитное поле прямо с помощью компаса! Он отметил, что сила электромагнитного поля и, следовательно, напряжение пропорциональны разнице температур между горячей и холодной сторонами материала, которая создает разницу напряжений. Величина коэффициента Зеебека (S) зависит от материала и температуры эксплуатации. Таким образом, коэффициент Зеебека определяется как:

В этом уравнении ΔV — это разница напряжений между горячей и холодной сторонами, ΔT — это разница температур между горячей и холодной сторонами.Отрицательный знак происходит из-за отрицательного заряда электрона и правил протекания тока. Отрицательный коэффициент Зеебека приводит к тому, что электроны являются доминирующими носителями заряда (n-тип), в то время как дырки являются доминирующими носителями заряда (p-тип) в материалах с положительным коэффициентом Зеебека. Говорят, что большинство носителей заряда движутся от нагретой стороны к более холодной. Неосновные носители заряда движутся в противоположном направлении, но с меньшей скоростью из-за фононного увлечения и скорости диффузии носителей заряда.Таким образом, для протекания тока в устройстве требуются материалы как n-типа, так и p-типа.

Что нужно помнить об эффекте Зеебека:

• В твердых телах есть носители заряда, облегчающие прохождение электроэнергии
• Носители заряда бывают двух видов: отрицательные электроны «n-типа» и положительные «дырки», которые мы используем для отслеживания подвижного положительного заряда в твердых телах «p-типа»
• Нагрев одного конца проводящего твердого тела увеличивает концентрацию носителей заряда, и распределение заряда создает напряжение, которое можно измерить. Это называется эффектом Зеебека.

Эффект Пельтье был впервые открыт в 1834 году Жаном К.А. Пельтье, в честь которого он был назван. Пельтье обнаружил, что всякий раз, когда в цепи из двух разнородных материалов проходит ток, тепло поглощается на одном конце перехода и выделяется на другом. Это линейно зависимый и термодинамически обратимый процесс, в отличие от джоулева нагрева, который является необратимым и квадратичным по своей природе средним. Этот процесс составляет основу термоэлектрического охлаждения и контроля температуры, в настоящее время это самые широкие применения термоэлектрических устройств.

Однако, применяя перепад температур, происходит обратный процесс, и ток течет, тем самым генерируя мощность.На рисунке ниже показано устройство TEP как в конфигурации охлаждения, так и в конфигурации выработки электроэнергии.

Термоэлектрический охладитель (слева) и генератор энергии (справа). Текущий поток отмечен в направлении электронов.

Эффективность, с которой материал может генерировать энергию, определяется добротностью (Z). Как видно из приведенного ниже уравнения, добротность больше всего зависит от коэффициента Зеебека материала.

В приведенном выше уравнении добротность определяется в терминах коэффициента Зеебека, электропроводности и теплопроводности.Для получения максимальной мощности требуется минимизация теплопроводности при максимальном коэффициенте Зеебека и электропроводности.

PowerPot — это термоэлектрический генератор, который использует тепло для выработки электроэнергии. PowerPot не имеет движущихся частей или батарей, а поскольку термоэлектрическая технология встроена в дно кастрюли, она может вырабатывать электричество из самых разных источников тепла. Просто добавьте воды и поставьте PowerPot на огонь (например,г. дерево, пропан, бутан, спирт, газ), и через несколько секунд он начнет вырабатывать электричество. Просто подключите высокотемпературный кабель к задней части кастрюли и смотрите, как ваши USB-устройства безопасно заряжаются от огня.

Чем больше разница температур между водой в кастрюле и дном кастрюли, тем больше электроэнергии будет производить PowerPot. Например, тающий снег в PowerPot — отличный способ вырабатывать электричество, потому что снег намного холоднее пламени. Однако вам не нужно беспокоиться о перегрузке вашего устройства, потому что PowerPot имеет встроенный регулятор, который гарантирует безопасную зарядку ваших USB-устройств.Регулятор выдает 5 вольт (стандарт USB) и ток до 1000 миллиампер, что является максимумом, с которым может справиться любой смартфон / MP3-плеер на рынке. Это означает, что при зарядке USB-устройства с помощью PowerPot у вас будет такое же время зарядки, как и от домашней розетки.

Что такое системы лучистого отопления | Yost & Campbell Отопление, охлаждение и генераторы

Домовладельцам доступны несколько типов систем отопления, каждая из которых использует свой подход к отоплению дома.Бесканальные тепловые насосы, гибридные обогреватели, газовые печи, традиционные тепловые насосы… При таком большом разнообразии они не могут удовлетворить потребности и предпочтения каждого отдельного домовладельца. Тем не менее, многие домовладельцы – согласны с тем, что системы лучистого отопления обеспечивают непревзойденное отопление — как по эффективности, так и по комфорту.

Ниже приведены некоторые из причин, почему это может быть, а также краткое изложение того, что делает системы лучистого отопления уникальными.

Что такое системы лучистого отопления?

Термин «лучистое отопление» относится не к самой системе отопления, а к методу обогрева.Лучистое отопление согревает тела, передавая тепло через твердые предметы. Костры, лампочки, грили и даже горячие чашки кофе — все это примеры лучистого отопления в действии.

Система, использующая лучистое отопление, должна использовать этот процесс. Один из распространенных и эффективных способов сделать это — использовать оборудование, установленное под полом в доме. Это оборудование — обычно система труб или проводов — нагревается водой или электричеством, и это тепло затем поднимается по комнате, чтобы согреть людей.

Что их отличает?

Сравните это с системами воздушного отопления, такими как печи или тепловые насосы, которые нагнетают горячий воздух в комнату. Проблема с принудительным воздухом заключается в том, что он может высушить воздух, а также сдувать пыль и создавать условия, усугубляющие симптомы аллергии. Также существует вероятность того, что поврежденные воздуховоды могут создать неравномерное отопление в комнате, а также привести к потере энергии и денег.

Лучистое отопление не имеет этих проблем, потому что оно не нагревает воздух.Кроме того, многие люди говорят, что сияющий просто лучше себя чувствует. Это дало системам лучистого отопления репутацию одной из самых удобных и эффективных систем отопления на рынке.

Какие есть варианты установки?

Установка системы лучистого отопления может быть простым и очевидным выбором для или домов, но это не всегда простой процесс. Вот почему так важно получить полную проверку и оценку от специалиста по обслуживанию систем отопления, вентиляции и кондиционирования воздуха в Бронксе, прежде чем брать на себя обязательства по установке новой системы отопления.

Существующие воздуховоды

Если домовладелец уже настроил свой дом для системы принудительной подачи воздуха, такой как тепловой насос, было бы разумнее придерживаться этой системы. Время и деньги, необходимые для переоборудования дома системой лучистого отопления, могут выходить за рамки обычного бюджета домовладельца.

Котел, но без настила

Для систем лучистого отопления в качестве источника топлива требуется природный газ или электричество. В случае электричества компоненты нагреваются за счет электрического сопротивления.Однако для природного газа система требует установки котла для нагрева воды, которая будет течь по трубам системы лучистого отопления.

Некоторые домовладельцы могут пойти на компромисс, решив не устанавливать внутрипольную систему, а вместо этого использовать обогреватели для плинтусов или радиаторы. Однако, чтобы по-настоящему воспользоваться преимуществами лучистого отопления, рекомендуется по возможности установить систему в полу.

Чтобы узнать больше о системах лучистого отопления, свяжитесь с Yost & Campbell Heating, Cooling & Generators прямо сейчас.

Теги: Бронкс, Лучистое отопление
Понедельник, 22 октября 2018 г., 11:00 | Категории: Отопление |

Термоэлектрический генератор энергии | Британника

Термоэлектрический генератор , любой из класса твердотельных устройств, которые либо преобразуют тепло непосредственно в электричество, либо преобразуют электрическую энергию в тепловую энергию для нагрева или охлаждения.Такие устройства основаны на термоэлектрических эффектах, включающих взаимодействие между потоками тепла и электричества через твердые тела.

Все термоэлектрические генераторы имеют одинаковую базовую конфигурацию, как показано на рисунке. Источник тепла обеспечивает высокую температуру, и тепло течет через термоэлектрический преобразователь к радиатору, который поддерживается на уровне ниже температуры источника. Разница температур на преобразователе создает постоянный ток (DC) к нагрузке ( R _L ), имеющей напряжение на клеммах ( В ) и ток на клеммах ( I ).Промежуточного процесса преобразования энергии нет. По этой причине производство термоэлектрической энергии классифицируется как прямое преобразование энергии. Количество произведенной электроэнергии определяется по формуле I ² R _L или V I .

Детали термоэлектрического генератора.

Encyclopædia Britannica, Inc.

Уникальным аспектом термоэлектрического преобразования энергии является то, что направление потока энергии является обратимым.Так, например, если нагрузочный резистор удален и заменен источник питания постоянного тока, термоэлектрическое устройство, показанное на рисунке, можно использовать для отвода тепла от элемента «источника тепла» и снижения его температуры. В этой конфигурации запускается обратный процесс преобразования энергии термоэлектрических устройств, в котором электроэнергия используется для перекачки тепла и создания холода.

Эта обратимость отличает термоэлектрические преобразователи энергии от многих других систем преобразования, таких как термоэлектронные преобразователи энергии.Входная электрическая мощность может быть напрямую преобразована в перекачиваемую тепловую энергию для обогрева или охлаждения, или входная тепловая мощность может быть преобразована непосредственно в электрическую энергию для освещения, работы с электрическим оборудованием и других работ. Любое термоэлектрическое устройство может применяться в любом режиме работы, хотя конструкция конкретного устройства обычно оптимизируется для его конкретного назначения.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Систематические исследования термоэлектричества начались примерно между 1885 и 1910 годами. К 1910 году немецкий ученый Эдмунд Альтенкирх удовлетворительно рассчитал потенциальную эффективность термоэлектрических генераторов и очертил параметры материалов, необходимых для создания практических устройств. К сожалению, металлические проводники были единственными доступными материалами в то время, что делало невозможным создание термоэлектрических генераторов с эффективностью более 0,5 процента. К 1940 году был разработан полупроводниковый генератор с коэффициентом преобразования 4%.После 1950 года, несмотря на активизацию исследований и разработок, повышение эффективности выработки термоэлектрической энергии было относительно небольшим: к концу 1980-х годов КПД не превышал 10 процентов. Потребуются более качественные термоэлектрические материалы, чтобы выйти за рамки этого уровня производительности. Тем не менее, некоторые маломощные разновидности термоэлектрических генераторов зарекомендовали себя как имеющие большое практическое значение. Источники, работающие на радиоактивных изотопах, являются наиболее универсальными, надежными и обычно используемыми источниками энергии для изолированных или удаленных объектов, например, для записи и передачи данных из космоса.

Основные типы термоэлектрических генераторов

Термоэлектрические генераторы энергии различаются по геометрии в зависимости от типа источника тепла и теплоотвода, требований к мощности и предполагаемого использования. Во время Второй мировой войны некоторые термоэлектрические генераторы использовались для питания портативных передатчиков связи. В период с 1955 по 1965 год в полупроводниковых материалах и электрических контактах были внесены существенные усовершенствования, которые расширили практический диапазон применения. На практике для многих устройств требуется стабилизатор мощности для преобразования выходного сигнала генератора в пригодное для использования напряжение.

Генераторы были построены для использования природного газа, пропана, бутана, керосина, топлива для реактивных двигателей и древесины, и это лишь некоторые из источников тепла. Коммерческие блоки обычно имеют диапазон выходной мощности от 10 до 100 Вт. Они предназначены для использования в отдаленных районах в таких приложениях, как навигационные средства, системы сбора данных и связи, а также катодная защита, которая предотвращает коррозию металлических трубопроводов и морских сооружений электролизом.

Солнечные термоэлектрические генераторы с некоторым успехом использовались для питания небольших ирригационных насосов в отдаленных и слаборазвитых регионах мира.Описана экспериментальная система, в которой теплая поверхностная вода океана используется в качестве источника тепла, а более холодная вода глубинного океана — в качестве поглотителя тепла. Солнечные термоэлектрические генераторы были разработаны для снабжения электроэнергией орбитальных космических аппаратов, хотя они не смогли конкурировать с кремниевыми солнечными элементами, которые имеют более высокий КПД и меньший удельный вес. Тем не менее, были рассмотрены системы с тепловым насосом и генерацией энергии для теплового управления орбитальным космическим кораблем.Используя солнечное тепло со стороны космического корабля, ориентированной на Солнце, термоэлектрические устройства могут генерировать электроэнергию для использования другими термоэлектрическими устройствами в темных областях космического корабля и для рассеивания тепла от корабля.

Генераторы на атомном топливе

Продукты распада радиоактивных изотопов могут быть использованы в качестве источника высокотемпературного тепла для термоэлектрических генераторов. Поскольку материалы термоэлектрических устройств относительно невосприимчивы к ядерному излучению и поскольку источник может работать в течение длительного периода времени, такие генераторы являются полезным источником энергии для многих необслуживаемых и удаленных приложений.Например, радиоизотопные термоэлектрические генераторы обеспечивают электроэнергией изолированные станции мониторинга погоды, для сбора глубоководных данных, для различных систем предупреждения и связи, а также для космических кораблей. Кроме того, еще в 1970 году был разработан маломощный радиоизотопный термоэлектрический генератор, который использовался для питания кардиостимуляторов. Диапазон мощности радиоизотопных термоэлектрических генераторов обычно составляет от 10 ^-6 до 100 Вт.

Твердое топливо для теплогенераторов

При выборе твердого источника тепла (котла) для промышленных процессов или воздушного отопления особое внимание следует уделять топливу, используемому в работе.

Основными видами топлива для твердотопливных котлов являются:

• дерево разные породы дерева;
• пеллет;
• брикетов;
• щепы;
• опилок;
• растительные отходы сельского хозяйства (лузга подсолнечника, солома, лузга) .;

Рассмотрим подробнее некоторые виды топлива.

Дрова.

Этот вид топлива можно назвать условно альтернативным, так как во многих частях дрова являются основным топливом, например, для отопления домов и крупных промышленных объектов.Тем не менее, все больше и больше дров используется и непосредственно в производственном процессе. Это например:

• сушка зерна;
• сушка древесины;
• Сушка песка и тд. d.

Древесина самого высокого качества производится из таких пород древесины, как дуб, береза, орешник, ясень, бук. У них высокая теплотворная способность и продолжительность горения.

Таблица удельной теплоемкости отдельных пород древесины.

Порода дерева	Теплотворная способность кВтч / м 2
Дуб	1974
Бук	2016
Лиственница	1801
Ясень	2022
Ель	1356

Пеллеты.

Пеллеты или, как их еще называют, прессованные гранулы цилиндрической формы диаметром от 4 до 16 мм и длиной от 10 до 55 мм. Сырьем для производства пеллет служат различные древесные отходы и отходы переработки сельскохозяйственных культур.

Это могут быть: опилки, кора, листья, шелуха, торф и даже измельченная бумага.

Преимущества пеллет перед другими видами топлива:

• высокое энерговыделение;
• экология;
• низкая зольность;
• низкая влажность;
• возможность равномерной подачи в топку, что обеспечивает стабильную работу источника тепла;
• низкая стоимость.

Брикеты.

Все более популярными на рынке альтернативного топлива производятся брикеты или называются их у нас «Евровуд». По внешнему виду они мало чем отличаются от привычных нам деревянных брусков. В таком месте этот вид топлива имеет ряд преимуществ по сравнению с обычной древесиной:

• значительно больше (примерно в 1,5-2 раза) тепла;
• равномерное горение;
• Снижение влажности;

Отходы переработки сельскохозяйственных культур.

Сюда входят: лузга, лузга подсолнечника, солома, сено, очистка отходов и зерна и т. Д. Топливо для сельхозпредприятий наиболее важно, поскольку для них это практически бесплатное топливо.

При оснащении теплогенератором с автоматическим впрыском топлива и нагнетательным вентилятором удается значительно увеличить энергию этих видов топлива, что значительно снижает затраты на производство горячего воздуха. Оборудование сушилок-теплогенераторов, работающих на таких видах топлива, значительно снижает затраты на топливо, а значит, положительно сказывается на стоимости конечного продукта.

Компания Agropolus имеет значительный опыт в производстве теплогенераторов, работающих на альтернативных видах топлива. Оснащенная системой автоматической подачи топлива ГТУ обеспечивает стабильность работы теплогенераторов воздухом, прогретым до заданной температуры.

Топливо

для теплогенераторов для газовых турбин может служить всем перечисленным выше видам, описанным в этой статье. Широкий спектр видов топлива, используемых в наших теплогенераторах, позволяет обезопасить производственный процесс от простоев из-за нехватки одного из видов топлива или его значительной удорожания.

Генераторы горячего воздуха с прямым нагревом

Продукты

Технологический нагрев > Генераторы горячего воздуха с прямым нагревом

• СЕРИЯ HAG Нефть / сжиженный газ / природный газ От 50 000 до 10 Lac Ккал / час
• HAG СЕРИЯ C Уголь / древесина / многотопливная конструкция от 50000 до 6lac Ккал / час

ГЕНЕРАТОР ГОРЯЧЕГО ВОЗДУХА >

1) Многопроходные, УНИКАЛЬНАЯ КОНСТРУКЦИЯ ОБОЛОЧКИ И ТРУБЫ, Генераторы горячего воздуха на твердом топливе

Введение:

Система воздушного отопления UNITHERM, работающая на твердом топливе, разработана специально для больших промышленных осушителей.

Превосходный дизайн, эффективная работа и высокая экономия топлива делают его более выгодным приобретением, чем любой другой нагреватель такого типа, и позволяют добиться гораздо более низких затрат на сушку, чем стандартные традиционные печи.

Агрегат прост в установке, обслуживании и очень экономичен в эксплуатации.

Конструкция предназначена для максимальной температуры чистого горячего воздуха 1700 C.

Строительство:

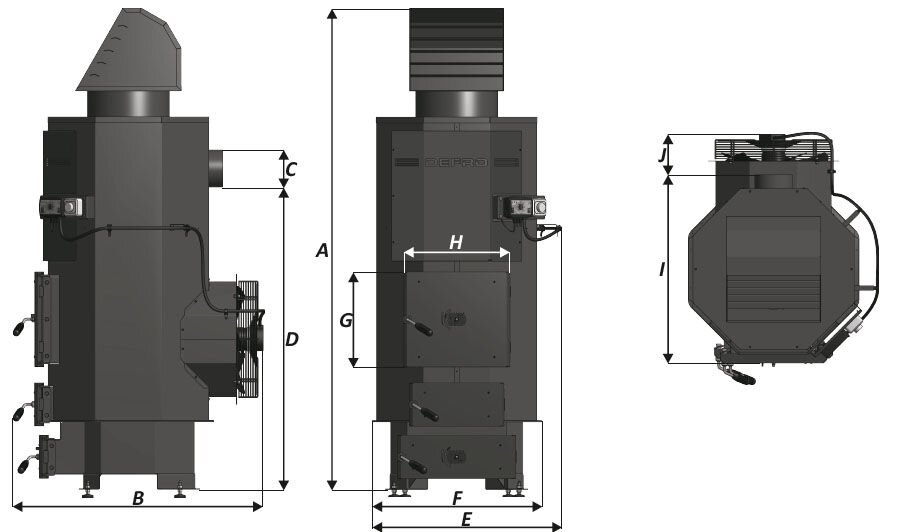

Генератор горячего воздуха представляет собой твердотопливный генератор горячего воздуха средней температуры воздуха, который имеет очень компактную конструкцию ВЕРТИКАЛЬНОЙ конструкции с печью с внешним подом.

Основными элементами генератора горячего воздуха являются M.S. Внутренний и наружные оболочки (внутренний кожух опционально S.S.), который непосредственно над камерой сгорания, специально разработанные гнезда воздухопроводов горячего, дымового газа на выходе, огнеупорную футеровку печи в нижней части с принудительной тягой горячего воздуха, циркулирующего вентилятора.

Основной корпус генератора имеет прочную конструкцию, изготовленную из толстой стали и конструкции. Кузов окрашен эпоксидной краской для защиты от агрессивной промышленной атмосферы.

Низкие эксплуатационные расходы:

Рост цен на мазут сделал его использование в качестве теплоносителя непомерно дорогим. В наше время высококонкурентных рынков возникла необходимость рассмотреть другие доступные варианты топлива.

Генератор горячего воздуха на твердом топливе UNITHERM предлагает несколько вариантов топлива, благодаря чему он производит тепло по очень низкой цене.

Бесперебойная работа:

Устройство имеет прочную конструкцию и очень мало подвижных частей; это гарантирует долгий срок службы и бесперебойную работу устройства.

Чистый (незагрязненный) горячий воздух можно получить без какой-либо промежуточной среды, такой как пар, вода или масло, и, следовательно, могут быть устранены проблемы, связанные с затратами, такие как низкая эффективность теплопередачи, дорогостоящие трубопроводы, водоподготовка, обслуживающий персонал котла, индийские правила котлов и т. Д. покончить с этим путем установки твердотопливных генераторов горячего воздуха Unitherm, которые имеют следующие характерные особенности.

Основные характеристики:

1. Доступен чистый, незагрязненный горячий воздух экономично.2. Горячий воздух доступен при температуре до 1700 C. 3. Несколько проходов со стороны воздуха обеспечивают высокую тепловую эффективность. 4. Самые низкие эксплуатационные расходы по сравнению с электроэнергией, паром и термомасляным нагревом. 5. Вертикальная конструкция, требует очень низкой площади пола. 6. Отдельная внешняя топка внизу с большим объемом горения и большой площадью решетки может легко сжигать большинство низкосортных твердых видов топлива, таких как уголь с высоким содержанием золы, лигнит, шелуха, древесина, жмых и т. Д. 7. Байпасный дымоход на внешней топке с заслонкой для регулирования температуры на случай отключения электроэнергии.8. Специально разработанные жаропрочные противопожарные стержни из мелкозернистого чугуна обеспечивают длительный срок службы. 9. Вне компетенции I.B.R. 10. Прочная и простая конструкция. 11. Бесперебойная работа. 12. Возможность подключения к существующим или новым сушилкам без каких-либо модификаций. 13. Требования к низкой двигательной мощности. 14. Быстрое послепродажное обслуживание.

Вместимость:

Генераторы горячего воздуха на твердом топливе Unitherm доступны в широком диапазоне мощностей. от 50 000 ккал / час — до 20 000 000 ккал / час Рабочие температуры — до 1700 ° C.

Информация о модулях термоэлектрических генераторов, модулях ТЭГ и силовых термоэлектрических генераторах ТЭГ

Информационный сайт TEG Power Сайт TEG Power предоставлен вам компанией Tegpro, разработчиками термоэлектрических генераторов; устройства, преобразующие тепло (перепады температур) в электричество. В TEG Power Info мы фокусируемся на обучении вас различным применениям термоэлектрических генераторов, которые предлагают практические альтернативные энергетические решения для промышленных, коммерческих, военных и потребительские приложения. Возможность преобразовывать тепло в полезное электрическая энергия позволяет использовать множество новых источников энергии. Расширение наших энергетических возможностей за счет использования генераторов TEG открывает двери для автономного питания многих устройств и позволяет нам использовать бесчисленное количество отработанного тепла. Термоэлектрические генераторы американского производства Tegpro в настоящее время производит AmeriTEG, единственный термоэлектрический генератор для дровяных и газовых плит, который производится в США с термоэлектрическими модулями американского производства.В моделях AmeriTEG с водяным и воздушным охлаждением используется запатентованная технология магнитной связи с запатентованной технологией управления энергопотреблением, которая включает приоритизацию мощности, отслеживание максимальной мощности (MPPT) и беспроводную телеметрию (включая производительность печи) через Bluetooth / Wi-Fi. Tegpro также производит Stove Lite, термоэлектрический генераторный фонарь, который также будет производиться на их заводе в США в Рэндолфе, штат Вирджиния. Stove Lite можно приобрести в Tegmart. Выше представлены продукты американского производства Tegpro.Обратите внимание на магнитные термоэлектрические генераторы с водяным и воздушным охлаждением! Что такое модули термоэлектрического генератора? Модули термоэлектрического генератора представляют собой твердотельные интегральные схемы, которые использовать Эффект Зеебека. Эффект Зеебека отвечает за производство электроэнергии и, следовательно, фундамент силовых модулей ТЭГ.Модули термоэлектрических генераторов являются сердцем любого термоэлектрического генератора . Модуль термоэлектрического генератора расположен между поверхностью приема тепла и поверхностью выхода тепла термоэлектрического генератора. Тепло от поверхности приема тепла проходит через модуль термоэлектрического генератора. Хотя большая часть тепла проходит через выходящую тепло поверхность, часть его преобразуется в электрический ток. Такие компании, как Tegpro, производят низкотемпературные и высокотемпературные термоэлектрические генераторы для множества применений.Вы можете узнать больше о термоэлектрических генераторах , перейдя по ссылкам на нашей странице инструментов. Модули термоэлектрических генераторов Tegpro доступны в Tegmart Как изготавливаются модули термоэлектрических генераторов? Конструкция силового модуля Teg состоит из пар Полупроводниковые материалы p-типа и n-типа с высокой термоэлектрической коэффициент. Хотя можно использовать многие сплавы, теллурид висмута это наиболее распространенный материал, используемый сегодня. Этот материал нарезан на мелкие блоки, один образует р-тип проводник, а другой провод n-типа. Каждая пара образует термоэлектрическая пара (ТЭП). Эти термопары чаще всего подключаются электрически формируя массив из нескольких термопар (термобатареи). В отличие от припоя, используемого в конструкции ТЭО, для модулей термоэлектрических генераторов часто требуются припои, температура оплавления которых превышает 400 C. Большинство компаний-производителей модулей термоэлектрического генератора используют множество термоэлектрических пар, которые зажаты между двумя частями неэлектропроводного материалы. Также необходимо, чтобы этот материал был термически проводящие для обеспечения хорошей теплопередачи, обычно две тонкие керамические пластины используются для формирования так называемого термоэлектрического модуля. Каждый модуль может содержать десятки пар термоэлектрические пары, называемые модулями термоэлектрических генераторов, Модули ТЕС, а иногда и модули Пельтье или Зеебека, которые просто обозначает, используются ли они для выработки электроэнергии (Зеебек) или производят тепло или холод (Пельтье).Функционально разницы нет между двумя. Оба они способны производить тепло и холод или производство электроэнергии, в зависимости от того, используется ли тепло или электрический ток. Однако есть различия в производительности между различными модулями в зависимости от того, для чего они были изготовлены. Для Например, если модуль изготавливается для использования в 12 В постоянного тока автомобильный охладитель термоэлектрические пары будут более толстыми и так будет провод, соединяющий модули с источником питания постоянного тока 12 В.В в большинстве случаев сам модуль довольно большой. Это просто потому, что модуль будет проводить большую нагрузку по току и должен иметь возможность справиться с нагрузкой. Хотя модули этого типа можно использовать для производства электричество они не подходят для этой задачи, потому что у них высокий внутреннее сопротивление (снижение мощности) и более низкотемпературный припой, может расплавиться при использовании в целях Зеебека. Значение электрического подключения может выйти из строя, когда более высокая температура необходима для производства значительного количества на модуль подается электричество. Если термоэлектрический модуль изготовлен для использования в термоэлектрическом генераторе, он имеет свой уникальный требования. Во-первых, они должны иметь самое низкое внутреннее сопротивление и высокотемпературный припой, например, из сивлера, для соединения проводов. Также необходимо использовать проволоку с покрытием из ПТФЭ или стекловолокна, чтобы выдерживать высокие температуры. Гильзы из стекловолокна Silicoon можно надевать на провода, что обеспечивает дополнительную защиту от высоких температур. Что такое генератор энергии ТЭГ? TEG — это аббревиатура от «термоэлектрический генератор». ТЭГ — это устройство, использующее одну или несколько термоэлектрических моделей в качестве первичный компонент / ы, за которым следует система охлаждения, которая может быть пассивный или активный. Радиатор на открытом воздухе, радиатор с вентиляторным охлаждением или Системы охлаждения гидроники являются примерами способов охлаждения Термоэлектрические генераторы . Эти компоненты затем собираются в сборку для функционируют как единое целое, называемое ТЭГ.Часто, когда требуется активная система охлаждения, электроника и прошивка необходимы для определения приоритетов питания, чтобы обеспечить надлежащее охлаждение системы. Продукты, подобные этой, предлагаемые в Tegmart, разработаны таким образом, чтобы всегда отдавать приоритет активной системе охлаждения, прежде чем можно будет использовать какой-либо чистый выигрыш в мощности. Это также позволяет некоторым устройствам запускаться от собственного источника энергии, а не от аккумуляторной системы для запуска, особенно если аккумуляторная система полностью разряжена. Когда нагревается горячая сторона ТЭГ, электричество производится.Практически любой источник тепла можно использовать для генерации электричество, такое как солнечное тепло, геотермальное тепло, даже тело высокая температура! Кроме того, эффективность любого устройства или машины, которая генерирует тепло как побочный продукт может быть значительно улучшено за счет рекуперации энергии потеряно как тепло. Многие компании сейчас осознают потенциал термоэлектрических генераторов в системах отопления, чтобы уменьшить потребность в сети, а также обеспечить автономное питание устройства в случае отключения электроэнергии. Можно ли вырабатывать столько электроэнергии из отходов? высокая температура? Вы можете быть удивлены, насколько вы можете! Несмотря на то, что дровяная печь не считается источником отработанного тепла, ниже приведен пример того, сколько энергии вы можете произвести. Ниже Генератор Devil Watt мощностью 15 Вт на термоэлектрических модулях Tegpro. Выход из этого простого термоэлектрического генератора (ТЭГ) мощностью до 15 Вт, а светильник представляет собой светильник EverLed LVL2 мощностью 10 Вт для скрытого монтажа.Компания Tegpro разработала термоэлектрические генераторы для дровяных печей, мощность которых превышает 200 Вт в производстве термоэлектрической энергии! Термоэлектрический генераторы уже много лет используются НАСА для питания космических кораблей и нефтяной и газовой промышленности для питания станций удаленного мониторинга вокруг глобус. Только в последние годы эта технология стала доступна общественность и TEG Power Generators от Tegpro находятся в авангарде этого термоэлектрического энергетическая революция.Тегпро производит и предлагает практичные и доступные термоэлектрические генераторы для потребителей, заботящихся об энергии. Практически любой источник тепла может быть использован для выработки электричества, свечей, домашних систем отопления, обогревателей, лодочных моторов с водяным охлаждением, газовых / пропановых водонагревателей, промышленных отходов литейного производства, газовых фонарей и многого другого! Преимущества термоэлектрического генератора. . . ПРИМЕЧАНИЕ: Одна солнечная панель мощностью 800 Вт производит 2 шт.4 кВтч электричество в сутки в Северном Вермонте. Система термоэлектрического генератора мощностью 100 Вт в час, реализованная в системе отопления, такой как дровяная печь, может также производит 2,4 кВт / ч электроэнергии в день (при условии, что у вас есть 24 часа непрерывной источник тепла). Если вы сравните затраты на солнечные и термоэлектрические генераторы, живущие в холодном северном климате (на основе фактического количества электроэнергии, которое они фактически производят в день), вы обнаружите, что термоэлектрические генераторы TEG Power стоят намного меньше за кВтч, чем солнечные.Фотоэлектрический эквивалент 100 Вт мощности ТЭГ, работающей на дровяной печи, составляет 660 Вт солнечных панелей или 2,4 кВтч в день. Это означает, что при усреднении 125 Вт термоэлектрической мощности в доме в Вермонте можно производить такое же количество электроэнергии в день, как 1000 Вт солнечных фотоэлектрических панелей. Если сравнивать затраты, диапазон цен на 1000 ватт солнечной энергии составит до 3000 долларов в зависимости от конкретной марки. В то время как стоимость 125 Вт термоэлектрической мощности может составлять всего 1200 долларов. В отличие от солнечных батарей, ТЭГ не зависят от солнца для выработки энергии.Если у вас есть постоянный источник тепла, например дрова или гранулы, ТЭГ могут производить электроэнергию 24 часа в сутки. В отличие от генераторов на ископаемом топливе, ТЭГ имеют мало движущихся частей, кроме охлаждающих вентиляторов или насосов водяного охлаждения, и могут рассчитывать на срок службы более 100 000 часов непрерывной работы. Термоэлектрический Home Power Термоэлектрические генераторы могут обеспечивать дополнительной электроэнергией домовладельцев, которые используют дровяные / биотопливные печи или печи.Видео ниже отражает только один из возможные термоэлектрические домашние электростанции, которые могут быть установлены с использованием ТЭГ Силовые модули. Следует отметить, что всего 250 Вт термоэлектрической мощность, добавленная к дровяной / пропановой печи, подобной показанной ниже, может производят почти 6 кВт / ч электроэнергии в день, что достаточно, чтобы снизить средний счет за электричество в Вермонте более чем на треть. Большинство из новой древесины горящие печи / печи теперь используют технологию газификации, которая производит чистые сжигание газообразного водорода, что делает их чрезвычайно эффективным и чистым сжиганием. Утвержденные EPA дровяные печи / печи имеют право на получение федеральных налоговых льгот. Вот пример новой системы генератора энергии ТЭГ для преобразования тепла в электричество от дровяной печи. Примечание: На видео слева показана дровяная печь Englander NC-30 с ТЭГами 2 Devil Watt 50 Watt с водяным охлаждением и запатентованной системой управления энергопотреблением TEG TEG.Ознакомьтесь с полной системой на Tegmart. Потребность в энергии термоэлектрического генератора Электричество — необходимость. Если вам когда-либо приходилось страдать от длительного отключения электроэнергии, вы бы знали, что это любят терять всю пищу в холодильнике. Если вы живете в холодном климате, ваш дом был холодным, потому что у вас нет тепла, так как большинству систем отопления требуется электричество для работы.Каждый миллион людей был в таком положении, когда зимний шторм отключил электричество. на больших площадях. Солнечные панели — отличный источник возобновляемой энергии источник, но они производят энергию только в дневное время. Их суточная выработка значительно снижается в более короткие дни в зимние месяцы. Использование генераторов ТЭГ в холодном климате в сочетании с солнечной, может обеспечить все потребности вашего дома в энергии. Модули питания TEG vs.Генераторы ТЭГ Это Неправильно называть силовой модуль ТЭГ «Генератором ТЭГ». Модули термоэлектрического генератора — это всего лишь один электрический компонент. Они эквивалентны светодиоду в осветительном приборе. Для выработки термоэлектрической энергии вы должны спроектировать / построить генератор энергии ТЭГ, который включает в себя теплоотводящие / теплоотводящие пластины, теплопроводящие материалы, такие как графит, радиаторы / радиаторы для преобразования термоэлектрический модуль в термоэлектрический генератор. Похожие записи Художественная ковка это: Кованые изделия как воплощение искусства 27.11.202127.11.2020 Как самому сделать солнечную батарею: Как сделать солнечную батарею своими руками 26.11.202127.11.2020 Генератор бензиновый самый маленький: 10 самых маленьких генераторов — рейтинг 2020 25.11.202127.11.2020 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
