Углекислотная сварка

  • Углекислота жидкая —  это, сжиженный углекислый газ под очень высоким давлением, которое обычно равно 70 атмосферам. Жидкость, как и газ, абсолютно бесцветна, имеет слегка кислый привкус.
  • Поставляется и хранится углекислота в:
    • 40-литровых герметичных баллонах, которые защищены от коррозийных разрушений — срок хранения 2 года.
    • В транспортной бочке ЦЖУ-18 — срок хранения 6 месяцев.
  • Изготавливается в соответствии с ГОСТ 8050-50 «Двуокись углерода»
  • Чтобы узнать цены и сроки поставки нажмите подробнее.



Углекислотная сваркa

В последнее время в сварочном производстве получила широкое распространение полуавтоматическая сварка в среде углекислого газа, при которой:
а).

зона нагрева узкая, в связи с чем свариваемые детали не подвергаются значительным тепловым деформациям и получают незначительное тепловое воздействие на соседние детали;
б). не требуется тепловой изоляции околосварочной зоны;
в). улучшаются механические характеристики сварных швов (прочность, ударная вязкость и т.д.) при соединении деталей;
г). качественный шов получается даже при сварке недостаточно тщательно очищенных и подогнанных друг к другу поверхностей свариваемых деталей, а также при сварке листов различной толщины.

При этом виде сварки в зону дуги подают углекислый газ, выполняющий роль защитного газа, струя которого обтекая электрическую дугу в зоне сварки, предохраняет металл от воздействия атмосферного воздуха, окисления и азотирования.
Углекислый газ (СО2) является наиболее дешевым и приемлимым защитным газом, хотя газовые смеси, состоящие из аргона и СО2 позволяют получить сварочный шов более высокого качества по сравнению со сваркой в среде с СО2.


Поскольку углекислый газ не является абсолютно нейтральным газом, то с целью уменьшения окислительного действия свободного кислорода применяют электродную проволоку с повышенным содержанием раскисляющих присадок (марганца — Г, кремния — С) типа Св-08ГС-0 или Св-08Г2С-0. Таким образом достигают равнопрочности сварного шва и основного металла. Омеднение сварочной проволоки (индекс 0) гарантирует ее сохранность от коррозионного повреждения при хранении, обеспечивает надежный электрический контакт в токоподающем механизме авппарата, дает надежную дугу. При этом получается беспористый шов с хорошими механическими свойствами. Диаметр проволоки 0,8 мм выбран как оптимальный для сварки основных толщин металлов и нагрузок на сварочные полуавтоматы.
Распространенное мнение о возможности выполнения качественной сварки с применением порошковой проволоки без СО2 ошибочно, лучшее качество шва получается при этом виде сварки в среде СО2, а сварка без СО2 применяется в основном при его дефицитности, с наличием присущих ей недостатков при производстве сварочных работ без защитного газа.

Полуавтоматическая сварка в среде углекислого газа исключительно эффективна при сварке тонколистовых углеродистых сталей, где газовая сварка и электродуговая сварка широкого применения не находят, так как получить качественный сварной шов при соединении стальных листов толщиной менее 1,0 мм не представляется возможным.
При проведении сварочных работ при ремонте кузовов легковых и пассажирских автомобилей, кабин грузовых автомобилей и тракторов, с толщиной свариваемых листов стали 0,7-1,0 мм, преимущества полуавтоматической сварки в среде углекислого газа по сравнению с газовой сваркой заключаются в том, что:

а). процесс подачи плавящегося электрода механизируется;
б). в 5 раз возрастает скорость сварки тонколистовой стали;
в). увеличивается скорость проведения сварочных работ на стали с толщиной стенки более 1,0мм, благодаря быстрому плавлению электрода; г). в 4 раза снижается зона термического влияния на свариваемые детали;
д). шов получается качественнее по внешнему виду и механическим свойствам;
е). карбид кальция и кислород заменяются более дешевым углекислым газом, снижается расход материалов;
ж). деформация металла сведится к минимуму и поэтому упрошается обработка сварочного шва;
з). снижаются вредные выделения газов при сварке.

По сравнению с ручной электродуговой сваркой, сварка в среде СО2 имеет следующие преимущества:
а). высокую степень защиты расплавленного металла от воздействия воздуха;
б). возможность ведения процесса во всех пространственных положениях;
в). возможность визуального наблюдения за процессом формирования шва и его регулирования;
г). более высокую производительность процесса, чем при ручной дуговой сварке;
д). относительно низкую стоимость сварки в углекислом газе;
е). сварщик может наблюдать и контролировать весь процесс формирования шва;
ж). напряжение сварки очень невысокое и не представляет никакой опасности для человека;
з). техника полуавтоматической сварки проста.
Кроме того, что полуавтоматическая сварка обеспечивает высокое качество шва, значительно облегчается поджиг дуги, резко возрастает удобство и скорость работы — сварщик избавлен от необходимости частой смены электродов и зачистки швов от шлака.

В стационарных условиях этому виду сварки составить конкуренцию ни один другой вид сварки не может, с ее помощью сваривают сталь толщиной до 25 —30 мм.
Полуавтоматическая сварка исключительно эффективна при изготовлении металлических конструкций с большим количеством швов малой длины — решеток, перил, дверей, ворот, заборов, ограждений и т. п., в мастерских при ремонте сельхозмашин и транспорта, в машино- и приборостроении.

При переходе от сварки штучным электродом к полуавтоматической сварке производительность повышается в 2—4 раза, стоимость 1 кг наплавленного металла в среде углекислого газа ниже в 2 с лишним раза по сравнению с ручной дуговой сваркой.

Преимущество полуавтоматической сварки в СО2 с точки зрения ее качества, производительности и стоимости приводит к замене ею ручной сварки во всех отраслях промышленности и сельского хозяйства.

Как правильно вести сварку полуавтоматом с углекислотой

Отличительной чертой полуавтоматической сварки является автоматизированная подача присадочного материала, в качестве которого выступает сварочная проволока. Ниже рассмотрим, как правильно вести сварку полуавтоматом с углекислотой, и почему применение защитного газа повышает качество шва.



Что нужно знать о сварке полуавтоматом

Прежде чем узнать, как правильно вести сварку с углекислотой на полуавтомате, необходимо более подробно разобраться в самой технологии.



Сварочный процесс при помощи данного оборудования достаточно прост. Проволока подается непрерывно с определенной скоростью, а через сопло в рабочую зону поступает углекислый газ, либо другая газовая смесь. Такие агрегаты очень удобны в эксплуатации и позволяют производить работы даже непрофессионалам, поэтому пользуются большой популярностью в быту и на небольших частных предприятиях.

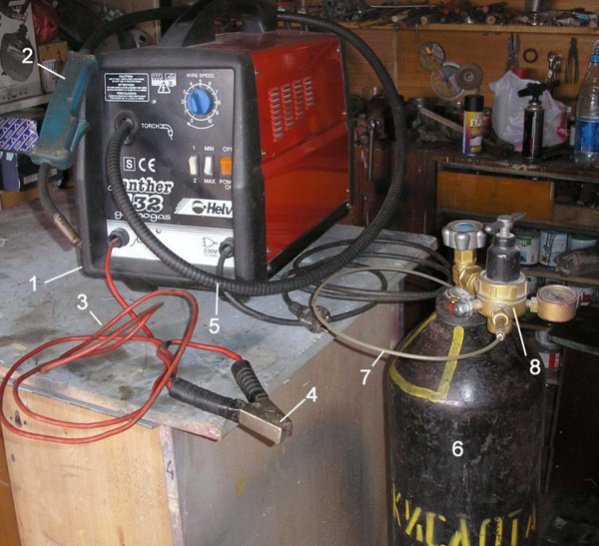

Изображение процесса сварки полуавтоматом



Одним из основных достоинств подобной технологии является возможность работать как с тонкими изделиями (до 0,5 мм), так и с большими толщинами. Кроме того, общая стоимость работ сравнительно небольшая.



Преимущества использования углекислоты

Во время работы с полуавтоматом желательно использовать защитный газ, благодаря которому результат получается более качественным. Информацию о нем можно почерпнуть в статье: сварочная смесь или углекислота – выбираем защитный газ для сварки.



Применение СО2 имеет неоспоримые преимущества:

  • узкая зона термического воздействия позволяет сваривать даже сверхтонкие детали;
  • производительность аппарата увеличивается в несколько раз;
  • дуга становится стабильнее (в сравнении со сваркой без защитных газов), а разбрызгивание металла уменьшается;
  • шов получается высокого качества, даже без дополнительной подгонки деталей;
  • углекислота является более доступным газом, чем современные сварочные смеси.



Но CO2 имеет и ряд недостатков:

  • дуга недостаточно стабильна по сравнению с использованием надежных защитных газовых смесей;
  • разбрызгивание металла все равно остается большим по сравнению с защитными газовыми смесями;
  • увеличивается время на процесс зачистки;
  • увеличивается расход на присадочные материалы.



Качество швов, полученных с использованием углекислоты и сварочной смеси



Иногда нет смысла использовать дорогие защитные смеси, если работа не требует особой точности, и отличного качества шва. Но идеальные швы сделать не получится, либо же потребуется масса усилий.



Изучить, как правильно вести сварку полуавтоматом с углекислотой, на самом деле не так сложно. Тем более, что применение газа несколько упрощает рабочий процесс, добавляя ему стабильности, и уменьшая трудоемкость. Конечно, заправка газового баллона требует дополнительных финансовых вложений, однако, в итоге, сварщик получает ряд преимуществ, которые быстро окупают затраты. А прочитать подробнее про другие технические газы вы можете в этом разделе.



Как правильно вести сварку с углекислотой на полуавтомате своими руками



Чтобы шов получился качественным даже на сложной детали, необходимо иметь определенные навыки, а также придерживаться инструкций.



Соблюдайте инструкции для безопасного и правильного процесса сварки



На начальном этапе главная задача заключается в настройке аппарата. Следует убедиться, что источник настроен правильно, а характеристика выходного тока соответствует паспортным данным.



Для каждой толщины металла выбирается своя сила тока. Не следует забывать и о скорости подачи электрода, которая регулируется электрическим (переменным сопротивлением) или механическим (заменой шестерен) способом.



Держатель располагается так, чтобы наконечник находился в рабочей зоне. Одновременно с нажатием кнопки «Пуск» необходимо «чиркнуть» электродом по металлу для загорания дуги. Во время сварочного процесса наконечник ведется с оптимальной скоростью без резких движений, при этом, сварщик должен постоянно контролировать его положение и наклон.



Быстрая, медленная и нормальная подача проволоки и скорость сварки



Чтобы хорошо усвоить, как правильно вести сварку с углекислотой на полуавтомате, лучше вначале потренироваться на опытном образце. Таким образом, можно подобрать правильный режим работы аппарата, выбрать необходимую скорость подачи электрода, и определить оптимальный расход газа. Когда дуга станет устойчивой, а количество флюса будет выдаваться согласно норме, можно приступать к основному процессу.



Советы по выбору полуавтомата

От выбора аппарата для полуавтоматической сварки во многом зависит качество и эффективность работ. Ниже приведены основные особенности, на которые следует обращать внимание при покупке данного оборудования:

  • чем выше мощность, тем более толстые детали можно сваривать;
  • инверторные аппараты намного проще в эксплуатации;
  • желательно выбирать устройства со съемными держателями;
  • инструкция должна быть удобной и понятной даже непрофессионалу.



Если вы планируете использовать защитный газ, следует позаботиться о заправке баллонов. Полную информацию о данном процессе читайте в статье: углекислота: где заправить – вопрос не праздный.

Также можете посмотреть видео о сварке полуавтоматом:



В компании «Промтехгаз» можно осуществить заправку баллонов качественной защитной смесью. Большой ассортимент продукции позволит подобрать правильный газ для разных целей и материалов.

Сварочный углекислотный полуавтомат: углекислота для сварки металлов

Углекислота для сварки металлов широко используется в качестве защитного газа. Он подается через специальное сопло в горелке полуавтоматического аппарата и надежно защищает сварочную зону от кислорода и азота воздуха, а также от водяных паров.

Блок: 1/10 | Кол-во символов: 245
Источник: https://svarka.guru/vidy/thermo/gazovaya/dlya-chego-nuzhna-uglekislota.html

Специфика технологии

Сварка в атмосфере углекислого газа — разновидность электродуговой. Постоянный разряд электродуги выделяет большое количество тепловой энергии, которая разогревает и расплавляет металл заготовки. Ток идет через заготовку, воздушный промежуток и неплавкий вольфрамовый электрод.

Сварочный материал в виде проволоки подается в рабочую зону отдельно, она не служит проводником. Подача осуществляется с постоянной скоростью подающим механизмом, встроенным в полуавтоматический сварочный аппарат.

Для того, чтобы защитить сварочную ванну от воздействия кислорода и водорода воздуха, а также водяных паров, в рабочую зону подается защитная атмосфера, состоящая из углекислого газа. Его облако вытесняет воздух и предотвращает нежелательные химические реакции

Блок: 2/10 | Кол-во символов: 775
Источник: https://svarka.guru/vidy/thermo/gazovaya/dlya-chego-nuzhna-uglekislota.html

Что такое сварка полуавтоматом в среде СО2?

Принцип действия полуавтоматического спаивания с использованием углекислого газа достаточно прост. Одновременно с электродом в сварочную ванну подается СО2. Газ заполняет ванну, тем самым защищая металл от негативного влияния воздуха.

Блок: 2/9 | Кол-во символов: 277
Источник: https://promzn.ru/obrabotka-metalla/poluavtomaticheskaya-svarka-v-srede-uglekislogo-gaza.html

Достоинства сварки на углекислом газе

Итак, мы уже узнали принцип сварки полуавтоматом с углекислотой, а также как справляются с его главным недостатком.

Теперь давайте посмотрим на основные достоинства этого метода по сравнению с его конкурентом – флюсовой сваркой:

  • качество сварного соединения выше, даже у начинающих осваивать эту деятельность;
  • скорость работы быстрее в 2-3 раза благодаря равномерному тепловому рассеиванию от сварочной дуги, а следовательно производительность труда намного выше;
  • возможность варить даже тонкий металл, не боясь ухудшить качество шва;
  • на месте сваривания полуавтоматом не остается остатков флюса и шлака, на случай многослойной сварки металла, это преимущество придется как нельзя кстати;
  • отсутствие флюса, а значит ничего не мешает визуальному контролю

Использование углекислоты для сварки полуавтоматом — познаем по порядку

Углекислота для сварки металлов широко используется в качестве защитного газа. Он подается через специальное сопло в горелке полуавтоматического аппарата и надежно защищает сварочную зону от кислорода и азота воздуха, а также от водяных паров.

Блок: 1/10 | Кол-во символов: 245
Источник: https://svarka.guru/vidy/thermo/gazovaya/dlya-chego-nuzhna-uglekislota.html

Суть сварки в углекислоте

Углекислотный газ частично распадается на углерод и кислород, находясь под воздействием большой температуры. Впоследствии формируется смесь из нескольких газов одновременно: кислорода, углерода и углекислого газа. В совокупности эти газы защищают сварочную зону от негативного влияния окружающей среды, ведь в сварочном цеху или в гараже практически невозможно установить идеальные условия для сварки. Кроме того, смесь трах газов взаимодействует c железом, что также улучшает качество готового шва.

Углекислый газ обладает свойством сильного окисления металла, что может привести к потере качества работы. Чтобы устранить окислительные процессы в сварочную проволоку в избыточном количестве вводят кремний и марганец, их оксиды высвобождаются во время сварки и благодаря своим свойствам подавляют окислительные процессы. Они вступают в реакцию друг с другом, а не растворяются в сварочной ванне, тем самым формируется надежное соединение, не подверженное окислению.

Для сварки в углекислоте используется сварочный полуавтомат. Режим работы полуавтомата выбирается исходя из толщины металла. Ниже вы можете видеть таблицу с рекомендуемыми параметрами для сварки тонких металлов.

Блок: 2/5 | Кол-во символов: 1207
Источник: http://home.nov.ru/primenenie-uglekislogo-gaza-dlya-svarki-poluavtomatom/

Специфика технологии

Сварка в атмосфере углекислого газа — разновидность электродуговой. Постоянный разряд электродуги выделяет большое количество тепловой энергии, которая разогревает и расплавляет металл заготовки. Ток идет через заготовку, воздушный промежуток и неплавкий вольфрамовый электрод.

Сварочный материал в виде проволоки подается в рабочую зону отдельно, она не служит проводником. Подача осуществляется с постоянной скоростью подающим механизмом, встроенным в полуавтоматический сварочный аппарат.

Для того, чтобы защитить сварочную ванну от воздействия кислорода и водорода воздуха, а также водяных паров, в рабочую зону подается защитная атмосфера, состоящая из углекислого газа. Его облако вытесняет воздух и предотвращает нежелательные химические реакции

Блок: 2/10 | Кол-во символов: 775
Источник: https://svarka.guru/vidy/thermo/gazovaya/dlya-chego-nuzhna-uglekislota.html

Особенности сварки в углекислом газе

Схема полуавтоматической сварки.

Главным преимуществом работ в углекислотной атмосфере по сравнению со сваркой полуавтоматом без газа является хороший контроль над процессом варки. При использовании защитного газа оператор хорошо видит горение дуги и наблюдает за самим процессом варки.

Если же использовать проволоку с флюсом, то область сварки покрывается густым дымом, ограничивающим обзор и не позволяющим полноценно контролировать сварочный процесс.

Проведение сварочных работ в среде углекислого газа при помощи полуавтоматической аппаратуры обладает следующими преимуществами:

  1. Полноценное использование энергии электрической дуги, обеспечивающее впечатляющую скорость варки.
  2. Высокое качество полученных сварных швов.
  3. Возможность сварки в различных пространственных положениях.
  4. Низкое потребление сварщиком газа при сварке полуавтоматом.
  5. Сравнительно невысокая стоимость сжиженного углекислого газа.
  6. Возможность соединения материалов любой толщины.
  7. Проведение работ на весу.
  8. Высокая производительность труда.
  9. Практически полное отсутствие повреждения детали.
    При ремонте кузовов автомобилей локальный нагрев, который возникает при полуавтоматической сварке, позволяет аккуратно отремонтировать изделие, без серьезных повреждений лакокрасочного покрытия.
  10. Отсутствие необходимости в подаче и отводе флюса.

Недостатки сварки в среде углекислого газа также имеют место быть.

К таковым относятся:

  1. Низкое качество продаваемых углекислотных смесей.
  2. Более слабое, по сравнению с использованием аргоновых смесей, качество сварных швов.
  3. Невозможность работы со всеми металлами.
  4. Сложности в очистке аппаратуры после использования углекислоты.
  5. Серьезный износ комплектующих в случае выставления неверных параметров сварки.

В целом, полуавтоматическая сварка с углекислым газом – это очень простой процесс, быстро освоить который может даже новичок.

Принцип полуавтоматической сварки проволокой.

Характерной особенностью технологии углекислотной сварки являются:

  1. Проведение процесса на обратной полярности постоянного тока.
    Подобный подход позволяет получить стабильную электрическую дугу и избежать различных деформаций. Кроме этого, обратный ток серьезно снижает расход присадочной проволоки, что позволяет использовать сварочный полуавтомат в экономном режиме.
  2. Возможность использования прямой полярности тока для наплавки металла.
    При совершении подобных работ коэффициент полезного действия в наплавке материалов выше.
  3. Возможность проведения работ с проволочным сварочным аппаратом, питаемым от сети переменного тока.
    Для использования такого функционала необходимо использовать осциллятор.

Режимы полуавтоматической сварки в углеродно-кислородной кислородной атмосфере разделяются на:

  • сварку с принудительными короткими замыканиями;
  • работу с переносом крупных капель;
  • сварку с непрерывным горение электрической дуги.

Нормы расхода углекислого газа при использовании полуавтоматической аппаратуры составляют:

  1. 8-9 литров в минуту при варке проволокой от 0.8 до 1 миллиметра диаметром.
  2. 9-12 литров при 1.2 миллиметровой проволокой.
  3. 12-14 литров при соединении изделий при помощи присадочной проволоки с диаметром 1.4 миллиметра.
  4. 15-18 литров при качественной проварке деталей проволокой 1.6 миллиметра.
  5. 18-20 литров при сварке толстой двухмиллиметровой проволокой.

При сварке черных металлов углекислота сварочного полуавтоматического аппарата уходит со скоростью примерно 8-9 литров в минуту.

Кроме диаметра проволоки на расход газа влияет: метод варки, сила тока и скорость выполнения работ.

Блок: 3/11 | Кол-во символов: 3616
Источник: https://tutsvarka.ru/vidy/svarka-poluavtomatom-bez-gaza

Преимущества использования углекислоты

Во время работы с полуавтоматом желательно использовать защитный газ, благодаря которому результат получается более качественным. Информацию о нем можно почерпнуть в статье: сварочная смесь или углекислота – выбираем защитный газ для сварки.

Применение СО2 имеет неоспоримые преимущества:

  • узкая зона термического воздействия позволяет сваривать даже сверхтонкие детали;
  • производительность аппарата увеличивается в несколько раз;
  • дуга становится стабильнее (в сравнении со сваркой без защитных газов), а разбрызгивание металла уменьшается;
  • шов получается высокого качества, даже без дополнительной подгонки деталей;
  • углекислота является более доступным газом, чем современные сварочные смеси.

Но CO2 имеет и ряд недостатков:

  • дуга недостаточно стабильна по сравнению с использованием надежных защитных газовых смесей;
  • разбрызгивание металла все равно остается большим по сравнению с защитными газовыми смесями;
  • увеличивается время на процесс зачистки;
  • увеличивается расход на присадочные материалы.

Качество швов, полученных с использованием углекислоты и сварочной смеси

Иногда нет смысла использовать дорогие защитные смеси, если работа не требует особой точности, и отличного качества шва. Но идеальные швы сделать не получится, либо же потребуется масса усилий.

Изучить, как правильно вести сварку полуавтоматом с углекислотой, на самом деле не так сложно. Тем более, что применение газа несколько упрощает рабочий процесс, добавляя ему стабильности, и уменьшая трудоемкость. Конечно, заправка газового баллона требует дополнительных финансовых вложений, однако, в итоге, сварщик получает ряд преимуществ, которые быстро окупают затраты. А прочитать подробнее про другие технические газы вы можете в этом разделе.

Блок: 3/5 | Кол-во символов: 1739
Источник: http://xn--80affkvlgiu5a.xn--p1ai/kak-pravilno-vesti-svarku-poluavtom/

Сварка полуавтоматом

Отличительная особенность данного типа сварки состоит в использовании подвижного плавящегося электрода (проволоки) и защитного газа.

Защищать электрическую дугу нужно, чтобы расплавляемый металл и окружающая среда не контактировали между собой, потому что данный процесс (окисление азота и кислорода) влечет за собой образование таких компонентов как оксиды и нитриты, которые, попадая в металл, приводят к ухудшению качества шва. Именно для этих целей и используются бал

Углекислотная сварка, особенности технологии

17.04.2014

Углекислотная сварка подразумевает использование углекислоты – сниженного углекислого газа под давлением 70 А. Кислота обладает кисловатым привкусом и не имеет цвета.



Углекислотная сварка является полуавтоматической и осуществляется в среде углекислого газа. Такая технология имеет свои преимущества. Зона нагрева – узкая, поэтому рядом находящиеся элементы, которые подвержены действию высоких температур, не деформируются. Тепловая изоляция сварочной зоны не нужна. Сварочные швы получаются более прочными. Даже если обрабатываемая поверхность недостаточно очищена и детали подогнаны не идеально, шов получится все равно качественным.



Данная технология сварки чрезвычайно эффективна, если надо соединить листы углеродистой стали малой толщины. В этом случае применение электродуговой или газовой сварки нерационально. Углекислотная сварка востребована, когда необходимо ремонтировать кузова легковых автомобилей, кабины тракторов и грузового транспорта. В них толщина свариваемых металлических листов достигает всего 1 мм. В таких работах углекислотная сварка является оптимальной, так как плавящийся электрод подается механически, скорость сварочной операции увеличивается в 5 раз, влияние нагрева на свариваемые детали максимально снижается. Сварочный шов получается не только качественным, но и внешне более презентабельным. Используемый углекислый газ имеет меньшую стоимость, чем кислород и карбид кальция. Металл в работе почти не деформируется, поэтому сварочный шов обработать не составляет труда. Метод углекислотной сварки экологичный и не наносит вред здоровью окружающих, так как не выделяются вредные газы.



Среди других преимуществ – защищенность обрабатываемого металла от влияния воздуха. Сварку можно производить в разных положениях в пространстве. Можно наблюдать и контролировать сварочный процесс, а также влиять на образование шва. Сварка углекислотным методом имеет высокую производительность и более низкую стоимость по сравнению с электродуговой сваркой. Процесс сварки не представляет опасности для оператора, так как происходит под низким напряжением. Сварщику не надо часто менять электроды и зачищать шов. Этот вид сварки чаще всего используется в стационарных условиях, отлично демонстрирует свои преимущества там, где необходимо сделать большое количество коротких сварочных швов.

15. Технология сварки порошковой проволокой в углекислом газе

Технология сварки

Порошковая проволока марок ПП-АН8, ПП-АН10, ПП-АН4 и ПП-АН9 (Прим. — порошковая проволока для сварки в СО2 нового поколения: ППс-ТМВ-МК5, ППс-ТМВ7, ППс-ТМВ8, ППс-ТМВ29) рекомендуется для сварки конструкций из углеродистых конструкционных сталей, а также низколегированных низкоуглеродистых конструкционных сталей марок 09Г2, 09Г2С, 10Г2С1, 10Г2СД, 10ХСНД, 15ХСНД, 14Г2 и ряда других.

В тех случаях, когда к сварным конструкциям предъявляются специальные требования, возможность применения той или иной марки порошковой проволоки определяется после проведения дополнительных испытаний по соответствующим отраслевым нормалям. При сварке особо ответственных металлоконструкций с тяжелым режимом работы — котлов, резервуаров, воздухонагревателей, несущих узлов вагонов, кранов, экскаваторов, в том числе металлоконструкций, предназначенных для работы в условиях крайнего севера, — предпочтение отдается проволокам ПП-АН4 и ПП-АН9, обеспечивающим более высокие механические свойства металла шва и сварного соединения при отрицательных температурах.

Как показал опыт, потребители более охотно применяют проволоки марок ПП-АН8 и ПП-АН10, обладающие по сравнению с проволоками марок ПП-АН4 и ПП-АН9 более высокими сварочно-технологическими свойствами. Процесс сварки отличается большей устойчивостью горения дуги, особенно на малых токах. Эти проволоки имеют также хорошие гигиенические характеристики.

Сварка порошковой проволокой с дополнительной защитой углекислым газом применяется взамен ручной дуговой сварки электродами с покрытием рутилового, руднокислого и фтористо-кальциевого типов, а также взамен механизированной сварки в углекислом газе проволокой Св-08Г2С.

При сварке используется сварочная или пищевая углекислота, поставляемая в жидком состоянии в баллонах емкостью 40 л. Давление и баллоне 50—60 ати. Вес углекислоты в баллоне составляет 25 кг. После испарения ее при 0° С и 760 рт. ст. мм образуется 12600 л газа.

Жидкая углекислота поставляется также в специальных стальных контейнерах емкостью до 9 т. На предприятиях углекислоту разливают в накопители, которые подключают к централизованной магистрали с разводкой к сварочным постам. Такая система доставки углекислоты экономичнее, чем баллонная. Кроме того, централизованное обеспечение сварочных постов углекислым газом освобождает сварщика от трудоемких операций по замене баллонов и перемещению их в процессе работы, позволяет повысить культуру производства.

Состав углекислоты, используемой для сварки, должен соответствовать данным, приведенным в табл. 63. Однако практически содержание в углекислоте воды в свободном состоянии может достигать 2%.

Таблица 63

Эта вода скапливается на дне баллона. Влажность газа зависит от давления в баллоне. С уменьшением давления, влажность газа повышается. В связи с этим использование баллонов, в которых давление углекислоты менее 10 атм, недопустимо. В баллон с углекислотой при заправке неизбежно попадает воздух, скапливающийся над углекислотой. Поэтому перед использованием баллонов после заправки рекомендуют первые порции углекислоты выпустить в атмосферу.

Уменьшение попадания влаги в зону сварки достигается установкой на пути газа осушителей, заполненных силикагелем или другими поглотителями влаги. Силикагель необходимо периодически подвергать прокалке при температуре 200—250° С.

Выход газа из баллона сопровождается резким охлаждением его, возникающим вследствие затраты тепла на испарение жидкой углекислоты, что приводит к замерзанию содержащейся в углекислоте влаги и закупорке редуктора. Для предотвращения этого перед редуктором рекомендуется ставить подогреватель.

Для снижения давления газа до рабочего применяются понижающие редукторы. Редуктор-расходомер ДЗД-1 снижает давление газа от 50—35 ати до рабочего давления 0,5 ати и обеспечивает оптимальный расход газа. На практике часто применяется для этой цели кислородный редуктор РК-53Б. В качестве расходомера в этом случае служит манометр, установленный на камере низкого давления.

Расход газа контролируется расходомерами поплавкового или дроссельного типа. При использовании дроссельной шайбы, установленной на выходе газа из камеры низкого давления, расход газа зависит от диаметра калибровочного отверстия, не превышающего обычно 0,5—1,0 мм, и давления газа в камере низкого давления. Ниже приведен ориентировочный расход углекислоты в зависимости от показаний манометра низкого давления при диаметре отверстия в дроссельной шайбе 0,8 мм.

Давление, атм0,30,40,50,60,70,8
Расход СО2, л/мин151617182022

Порошковой проволокой в углекислом газе свариваются тавровые, угловые, нахлесточные, стыковые и другие соединения из стали толщиной 3 мм и выше. Положение швов в пространстве — нижнее и горизонтальное на вертикальной плоскости для проволоки диаметром 2,0—2,3 мм и нижнее — для проволоки диаметром 2,5— 3,0 мм.

Сварочные работы рекомендуется выполнять в закрытых помещениях. Сварка на открытых площадках и монтаже возможна при соблюдении мер предосторожности, предотвращающих сдувание защитного газа.

Поверхность кромок свариваемых изделий перед сваркой должна быть очищена от грязи, ржавчины, окалины, органических материалов. Сварка изделий после газовой резки допускается только при условии очистки поверхности реза от шлака.

Поставляемая проволока должна иметь сертификат завода-изготовителя, в котором указываются марка проволоки, ее диаметр, коэффициент заполнения, номер партии, химический состав наплавленною металла и результаты испытания механических свойств металла шва. Применение порошковой проволоки без сертификата не допускается. Для проверки качества поставляемой проволоки, особенно при изготовлении ответственных изделий, потребителю необходимо проводить контрольные испытания проволоки в соответствие с требованиями технических условий.

Длительно хранившуюся проволоку перед применением необходимо прокалить при температуре 230—250° С в течение 1—3 ч. Для равномерной прокалки необходимо принять меры, предотвращающие прямое облучение проволоки нагревателями. Признаком качественной прокалки проволоки может служить ее цвет — от желтого до коричневого. Отсутствие пожелтения— признак недостаточной выдержки или низкой температуры в печи; появление синего цвета на поверхности проволоки — признак завышенной температуры.

Полуавтоматы или автоматы должны иметь горелки, обеспечивающие ламинарное истечение газа из сопла. При использовании нестандартных держателей необходимо учитывать, что они должны обеспечивать радиальное по отношению к оси проволоки истечение газа из мундштука.

Перед пропусканием проволоки в шланг конец ее должен быть завальцован, наконечник с мундштука снят, а шланг не должен иметь перегибов. Несоблюдение этих правил может привести к деформации проволоки в роликах, выходу из строя деталей шланга и держателя. После прижима верхними роликами порошковая проволока должна быть на 2/3 диаметра утоплена в паз нижних роликов. Пропускание проволоки в шланг осуществляется нажатием кнопки «пуск» на держателе или подающем механизме.

Перед сваркой необходимо установить рекомендуемый для данных диаметра проволоки, толщины металла и типа сварного соединения режим сварки. По выбранному режиму отрегулировать расход газа; выждать несколько секунд для полного удаления воздуха из шлангов. Установить вылет проволоки 35 40 мм с таким расчетом, чтобы расстояние от конца проволоки до среза сопла было в пределах 15—25 мм.

Рис. 120. Положение горелки относительно изделия при сварке непрокаленной проволокой

Возбуждение дуги осуществляется касанием конца проволоки изделия, а подача проволоки — нажатием кнопки «пуск» на держателе.

От положения и перемещения горелки относительно свариваемого изделия зависят в значительной степени устойчивость горения дуги, надежность газовой защиты зоны дуги от воздуха, скорость охлаждения металла, форма шва, интенсивность забрызгивания горелки, возможность наблюдения за зоной сварки.

Приближение горелки к изделию затрудняет наблюдение за процессом сварки и вызывает засорение горелки брызгами, а чрезмерное удаление может привести к дефектам в швах вследствие снижения эффективности защиты металла углекислым газом.

При пользовании непрокаленной проволокой сварку необходимо выполнять на повышенном вылете — до 50 мм (рис. 120).

При этом вследствие нагрева проволоки на вылете влияние влаги в сердечнике и смазки на поверхности проволоки на качество швов уменьшается.

Сварка стыковых соединений или угловых в лодочку может выполняться «углом вперед» пли «углом назад». Угол наклона проволоки относительно вертикальной плоскости, перпендикулярной к оси шва, не должен превышать 15° (рис. 121)

Рис. 121. Положение электродной проволоки относительно изделия при сварке стыковых соединений «углом назад» (1) и «углом вперед» (2).

При сварке «углом назад» увеличивается глубина проплавления, ширина шва уменьшается, обеспечивается более надежная защита металла сварочной ванны и улучшается обзор зоны плавления металла. Сварка «углом вперед» характеризуется малой глубиной проплавления и большой шириной шва. При сварке однослойных швов горелка перемещается поступательно или по вытянутой спирали. В случае сварки многослойных швов первый слой выполняется без поперечных колебаний электрода, а последующие слои — с поперечными колебаниями по вытянутой спирали или «змейкой». Сварка стыковых соединений с глубокой разделкой осуществляется горелкой с удлиненным наконечником, выступающим из сопла на 10—15 мм. При сварке угловых швов горелка должна быть отклонена от вертикальной стенки на 30—45°. Сварка производится «углом назад» или «углом вперед». Сварку «углом назад» рекомендуется производить на токах до 450 а. На более высоких токах лучшее формирование шва обеспечивается при сварке «углом вперед». Перемещение горелки — поступательное или возвратно-поступательное. Сварку угловых швов в нижнем положении катетом более 10 мм не рекомендуется выполнять за один проход.

После прекращения сварки горелку не рекомендуется отводить от сварочной ванны до полной кристаллизации металла. При остановках процесса и необходимости выполнения непрерывных швов кратер предыдущего слоя должен быть переварен.

Изложенные выше правила техники и технологии сварки в равной мере относятся ко всем существующим порошковым проволокам, предназначенным для сварки в углекислом газе. При выполнении тех или иных типов сварных соединений существенное значение имеет правильное назначение режима сварки. В табл. 64 приведены режимы сварки некоторых соединений проволокой ПП-АН4 диаметром 2,2 мм.

Рекомендуемые режимы при сварке стыковых соединений проволокой ПП-АН8 диаметром 2—3 мм приведены в табл. 65.

Дефекты швов

Основными дефектами швов, выполняемых порошковой проволокой в углекислом газе, являются поры, трещины, шлаковые включения, подрезы, наплывы.

Образование пористости в сварных швах может быть вызвано следующими причинами:

  • повышенной влажностью сердечника проволоки или наличием обильного слоя смазки на поверхности проволоки;
  • наличием на свариваемых кромках ржавчины, окалины, влаги и других загрязнение;
  • большим количеством примесей (главным образом, влаги и воздуха) в углекислом газе;
  • нарушением рекомендуемых режимов сварки;
  • несовершенной защитной зоны сварки углекислым газом;
  • попадание воздуха в зону сварки вследствие недостаточного либо избыточного расхода газа;
  • большое расстояние между соплом горелки и изделием;
  • чрезмерно большой угол наклона горелки относительно изделия;
  • подсос воздуха через неплотности в горелке и газовой магистрали;
  • эксцентричное расположение проволоки относительно соплa горелки;
  • износ мундштука и связанное с этим нарушение соосности газового потока и столба дуги;
  • турбулентное истечение газа из горелки.

Кристаллизационные трещины в металле шва могут образовываться в результате нарушения режима сварки (чрезмерного увеличения силы тока, напряжения дуги, скорости сварки), неправильной подготовки кромок под сварку, высокого содержания углерода и серы в свариваемом металле или компонентах порошковой проволоки.

Вероятность образования трещин повышается при сварке первого слоя многопроходных стыковых и тавровых швов. Чтобы предотвратить образование таких трещин, первые слои шва следует сваривать на пониженном токе «углом вперед» и с меньшей скоростью перемещения горелки.

Неметаллические включения чаще всего встречаются при сварке многопроходных швов. Для предупреждения этого дефекта необходимо тщательно удалять шлаковую корку перед выполнением последующего шва.

Наплывы и неравномерности сечения швов возникают, как правило, при сварке угловых и нахлесточных швов вследствие неправильного положения горелки относительно изделия, повышенной силы тока, малой скорости сварки, наложения за один проход швов катетом более 10 мм, а также из-за неравномерной скорости перемещения горелок.

Причиной образования подрезов является завышенное напряжение дуги.

Разбрызгивание электродного металла может быть вызвано повышенным напряжением дуги, большим вылетом проволоки, неправильным углом наклона электрода и т. д.

Особое внимание следует уделить обращению с газовой аппаратурой. Эксплуатация баллонов должна производиться в соответствии с правилами эксплуатации сосудов, работающих под давлением, Гостртехнадзора СССР. Углекислотная рампа должна иметь предохранительные клапаны. При эксплуатации баллонов не допускается нагрев их свыше 30° С. Система подогрева баллонов в рампе должна быть оборудована устройствами, обеспечивающими автоматическое выключение подогрева при температуре свыше 30 °С.

Клапан для газа диоксида углерода по лучшей цене — Отличные предложения на клапан для газа диоксида углерода от глобальных продавцов газовых клапанов

Отличные новости !!! Вы находитесь в нужном месте для клапана газа диоксида углерода. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний газовый клапан для углекислого газа вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газовый клапан углекислого газа на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в клапане для углекислого газа и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести газовый клапан углекислого газа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Преобразование диоксида углерода в оксид углерода с использованием воды и электричества

Снижение CO 2 .Предоставлено: г-н Адитья Праджапати.

Исследователи из Университета Иллинойса в Чикаго и Объединенного центра искусственного фотосинтеза определили, как электрокатализаторы могут преобразовывать углекислый газ в окись углерода, используя воду и электричество. Это открытие может привести к разработке эффективных электрокатализаторов для крупномасштабного производства синтез-газа — смеси моноксида углерода и водорода.

«Электрохимическое восстановление углекислого газа до топлива представляет значительный интерес, потому что оно предлагает средства для хранения электроэнергии из источников энергии, таких как ветер и солнечное излучение, в форме химических связей», — сказал Минеш Сингх, доцент кафедры химии. инженер и ведущий автор исследования, опубликованного в журнале Proceedings of the National Academy of Sciences .

Во время своего постдокторского исследования в Калифорнийском университете в Беркли Сингх изучал искусственный фотосинтез и был частью команды, которая разработала искусственные листья, которые при воздействии прямых солнечных лучей были способны превращать углекислый газ в топливо.

В своем последнем исследовании Сингх разработал современную многомасштабную модель, которая объединяет квантово-химический анализ пути реакции; микрокинетическая модель динамики реакции; и модель континуума для переноса частиц в электролите, чтобы точно узнать, как диоксид углерода может быть электрохимически восстановлен с помощью катализатора, в данном случае серебра, и превращен в монооксид углерода.

Хотя наиболее вероятный путь реакции обычно определяется из квантово-химического расчета пути с наименьшей свободной энергией, этот подход может вводить в заблуждение, когда охват адсорбированных частиц значительно различается, сказал Сингх. Поэтому важно интегрировать эффекты электронных состояний катализатора на атомном уровне с динамикой компонентов в электролите на уровне континуума для точного прогнозирования путей электрокаталитических реакций.

«Эта многомасштабная модель — одно из самых больших достижений в электрохимии», — сказал он.

Чтобы понять, как работают электрокатализаторы в топливных элементах или электрохимических элементах, ученым необходимо сначала исследовать электронные и квантовые уровни, что может быть чрезвычайно сложно в присутствии электрического поля, сказал Джейсон Гудпастер, доцент химии в Университете Миннесоты. и один из соавторов. Сингху и Гудпастеру потребовалось больше года, чтобы индивидуально создать и протестировать модели, а также интегрировать их в многомасштабную структуру для полномасштабного моделирования электрохимической реакции.

По словам Сингха, это первый случай, когда ученые предсказали количественно, исходя из первых принципов, плотность тока окиси углерода и водорода как функцию приложенного потенциала и давления двуокиси углерода.

«Как только вы узнаете, как эти реакции протекают на электрокатализаторах, вы сможете управлять структурой катализатора и рабочими условиями для эффективного получения окиси углерода», — сказал Сингх. Поскольку это газообразные продукты — монооксид углерода и водород нерастворимы в водных электролитах — их можно легко разделить в виде синтез-газа и превратить в топливо, такое как метанол, диметиловый эфир или смесь углеводородов.

Известно, что электрокатализаторы, такие как золото, серебро, цинк, палладий и галлий, дают смеси диоксида углерода и водорода в различных соотношениях в зависимости от приложенного напряжения, — сказал Сингх. Золото и серебро проявляют наивысшую активность в снижении углекислого газа, и, поскольку серебра больше и дешевле, чем золота, «серебро является более перспективным электрокатализатором для крупномасштабного производства окиси углерода», — сказал он.


Ученые настраивают систему для создания синтез-газа из CO2
Дополнительная информация: Минеш Р.Singh et al. Механистическое понимание электрохимического восстановления CO 2 над Ag с использованием теории функционала плотности и моделей переноса, Proceedings of the National Academy of Sciences (2017). DOI: 10.1073 / pnas.1713164114 Предоставлено Иллинойский университет в Чикаго

Ссылка : Преобразование углекислого газа в окись углерода с использованием воды и электричества (2017, 13 октября) получено 14 ноября 2020 с https: // физ. org / news / 2017-10-углекислый газ-моноксид-электричество.html

Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, нет часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

Улавливание углерода | Линде Инжиниринг

Перейти к основному содержанию
  • английский
  • Deutsch
  • Linde Worldwide
  • О Linde
  • Linde Engineering

  • Подумайте о водороде. Подумайте о Линде.
  • Около
      • Команда высшего руководства
        • Стефано Инночензи
        • Доминик Чианкетти
        • Майкл Ульрих
        • Александр Унтершуец
        • Юрген Новицки
        • Джон ван дер Фельден
        • Тильман Вайде
      • Локации
        • Linde Engineering Dresden
        • Завод Linde Engineering Schalchen
        • Selas-Linde GmbH
        • Linde Kryotechnik AG
        • Cryo AB
        • Криостар САС
        • Linde CryoPlants Ltd.
        • Московское представительство
        • Линде Инжиниринг Рус, ООО
        • Linde Engineering North America Inc.- Талса, Оклахома
        • Селас Линде Северная Америка
        • Linde Engineering North America Inc. — Офис в Хьюстоне
        • Hydro-Chem, подразделение Linde Engineering North America.
        • Компания Linde Engineering India Pvt.ООО
        • Линде Инжиниринг (Ханчжоу) Co., Ltd.
        • Компания Linde Engineering (Dalian) Co. , ООО
        • Linde Arabian Contracting Co. Ltd.
        • ООО «Линде Инжиниринг Ближний Восток»
        • Linde Engineering Korea Ltd.
        • Linde Engineering South Africa (Pty) Ltd.
      • Качество, здоровье, безопасность и окружающая среда (QHSE)
        • QHSE на строительных площадках
        • Сертификаты и награды
      • Истории успеха
  • Устойчивость
  • Водород
  • Технологические установки
      • Установки разделения воздуха
        • Установки разделения воздуха по индивидуальному заказу
        • Модульные воздухоразделительные установки
        • Установки разделения воздуха в контейнерах
        • Ссылки
      • Заводы по переработке СПГ и природного газа
        • Сжиженный природный газ (СПГ)
        • Сжиженный природный газ (ШФЛУ)
        • Восстановление и сжижение гелия
        • Отказ от азота
        • Ссылки
      • Установки водорода и синтез-газа
        • Газовые продукты
        • Производство газа
        • Газоперерабатывающие заводы
        • Ссылки
      • Нефтехимические заводы
        • Технология парового крекинга
        • Технология восстановления ацетилена
        • Гидро-деалкилирование (HDA)
        • Линейные альфа-олефины (LAO)
        • Полиолефиновые заводы
        • Сторонние технологии
        • Ссылки
      • Адсорбционные и мембранные установки
        • Мембранные установки
        • Восстановление и очистка водорода
        • Кислородные генераторы
        • Производство азота
        • Удаление и очистка углекислого газа
        • Ссылки
      • Криогенные установки
        • Ожижители гелия
        • Гелиевые холодильные установки
        • Ожижители водорода
        • Системы восстановления гелия
        • Оборудование и аксессуары
      • CO₂ растения
        • Очистка и сжижение CO₂
        • Улавливание углерода
        • Ссылки
      • Печи, топочные обогреватели и мусоросжигательные печи
        • Печи парового риформинга
        • Крекинговые печи для производства этилена
        • Криогенный испаритель
        • Топочные обогреватели и блоки утилизации отходящего тепла
        • Нагреватели DRI и специальные крекеры
        • Инсинераторы и термические окислители
  • Компоненты растений
      • Пластинчато-ребристые теплообменники (ППТО)
      • Холодильные камеры, агрегаты и криогенные колонны
      • Змеевиковые теплообменники (ЗПТО)
      • Криогенные резервуары и испарители с воздушным обогревом
      • Трубы алюминиевые спирально-сварные
      • Гелиевые растворы

      Обнаружение углекислого газа

      Углекислый газ имеет широкий спектр коммерческого применения, от производства лазеров до газирования безалкогольных напитков. Этот газ стал предметом интереса, потому что он классифицируется среди парниковых газов, газов, которые воздействуют на окружающую среду Земли, когда достигают высоких концентраций в атмосфере.
      Углекислый газ имеет основную полосу поглощения 4200-4300 нм (данные взяты из каталога HITRAN). Поэтому мы рекомендуем использовать светодиоды серий Lms43LED и Lms43PD.

      Спектры светодиодов и частичных разрядов для обнаружения CO2:


      Область применения: • HVAC (отопление, вентиляция и кондиционирование)
      • охлаждение и охлаждение
      • продукты питания и напитки (измерение концентрации CO2 во время газирования напитков, виноделия, выпечки и т. Д.)
      • теплицы (контроль выбросов СО2)
      • аптека и другая химическая обработка (количественное определение жидкого CO2, используемого в качестве растворителя)
      • автомобильная промышленность (контроль горения, контроль сварки) Преимущества наших устройств: ✔ Возможность организовать компактную конструкцию оптической ячейки за счет компактных размеров светодиодного чипа — 0,35 × 0,35 мм
      ✔ Отсутствие необходимости в дополнительных оптических фильтрах — ширина полосы излучения светодиода сопоставима с шириной полосы поглощения Ch5
      ✔ Низкое энергопотребление ( ✔ Малое время отклика (10‒50 нс)
      ✔ Возможность достижения диапазонов модуляции до 100 МГц
      ✔ Рабочие температуры до + 150 ° C
      ✔ Срок службы 80000 часов Светодиодные системы оценки диоксида углерода Для быстрого старта мы предлагаем готовые решения, которые можно запустить с минимальными усилиями — оценочные системы:
      ▪ Оценочный комплект CDK с модульной конструкцией, который включает:
      — Светодиоды Lms43LED (возможны другие светодиоды) с драйвером светодиода
      — Фотодиод Лмс43ПД-03 (есть другие ФП) с предусилителем
      — Синхронный детектор SDM
      — Любые дополнительные компоненты могут быть добавлены по запросу.

      NEW Оценочный комплект CDK-c модульной конструкции, который включает:
      — Светодиод Lms43LED-CG (светодиод со специальным стеклянным покрытием) с драйвером светодиода
      — Фотодиод Lms43PD-CG (ФП со специальным стеклянным покрытием) с предусилителем
      — Синхронный детектор SDM
      — Любые дополнительные компоненты могут быть добавлены по запросу.

      СКОРО В ПОСТУПКЕ Система CDS-5 с компактной оптической ячейкой, включающей светодиод и фотодиод со специальным стеклянным покрытием.Он включает в себя все необходимые схемы для быстрой настройки: драйвер светодиода, предусилитель фотодиода, синхронный детектор.

      Скоро в продаже Модуль датчика углекислого газа СDS-4 — недорогая «бортовая» система с очень низким энергопотреблением, которая включает в себя компактную оптическую ячейку и электронику для питания светодиодов и усиления сигнала частичных разрядов. один.

      Загрузить брошюру

      Транспортировка двуокиси углерода | BioNinja

      Понимание:

      • Углекислый газ переносится в растворе и связывается с гемоглобином в крови

      • Углекислый газ превращается в эритроцитах в ионы карбоната водорода


      Двуокись углерода транспортируется между легкими и тканями одним из трех механизмов:

      • Некоторые из них связываются с гемоглобином с образованием HbCO 2 (углекислый газ связывается с глобином и поэтому не конкурирует с O 2 связывание)
      • Очень небольшая фракция растворяется в воде и переносится в растворе (~ 5% — углекислый газ плохо растворяется в воде)
      • Большая часть (~ 75%) диффундирует в эритроцит и превращается в угольную кислоту

      Транспорт в виде угольной кислоты

      • Когда CO 2 попадает в эритроцит, он соединяется с водой с образованием угольной кислоты (реакция, катализируемая карбоангидразой)
      • Угольная кислота (H 2 CO 3 ), затем диссоциирует с образованием ионов водорода (H + ) и бикарбоната (HCO 3 )
      • Бикарбонат откачивается из ячейки в обмен на хлорид-ионы (обмен на (если эритроцит остается незаряженным)
      • Бикарбонат в плазме крови соединяется с натрием с образованием бикарбоната натрия (NaHCO 3 ), который перемещается в легкие
      • Ионы водорода внутри эритроцита делают среду менее щелочной, вызывая образование гемоглобина. высвобождает кислород
      • Гемоглобин поглощает ионы H + и действует как буфер для поддержания внутриклеточного pH.
      • Когда эритроцит достигает легких, бикарбонат перекачивается обратно в клетку, и весь процесс меняется на противоположный

      Транспорт углекислого газа в кровотоке

      Молекулярная масса диоксида углерода

      Молярная масса of CO2 = 44.0095 г / моль

      Перевести граммы диоксида углерода в моль или моль диоксида углерода в граммы

      Расчет молекулярной массы:
      12.0107 + 15.9994 * 2


      Элемент Символ Атомная масса Кол-во атомов Массовый процент
      Углерод С 12.0107 1 27.291%
      Кислород O 15,9994 2 72,709%

      Обратите внимание, что все формулы чувствительны к регистру. Вы хотели найти молекулярную массу одной из этих похожих формул?
      СО2
      СО2



      В химии вес формулы — это величина, вычисляемая путем умножения атомного веса (в единицах атомной массы) каждого элемента в химической формуле на количество атомов этого элемента, присутствующего в формуле, с последующим сложением всех этих продуктов вместе.

      Используя химическую формулу соединения и периодическую таблицу элементов, мы можем сложить атомные веса и вычислить молекулярную массу вещества.

      Определение молярной массы начинается с единиц граммов на моль (г / моль). При расчете молекулярной массы химического соединения он говорит нам, сколько граммов содержится в одном моль этого вещества. Вес формулы — это просто вес в атомных единицах массы всех атомов в данной формуле.

      Формула веса особенно полезна при определении относительного веса реагентов и продуктов в химической реакции.Эти относительные веса, вычисленные по химическому уравнению, иногда называют весами по уравнениям.

      Атомные веса, используемые на этом сайте, получены от Национального института стандартов и технологий NIST. Мы используем самые распространенные изотопы. Вот как рассчитывается молярная масса (средняя молекулярная масса), которая основана на изотропно взвешенных средних. Это не то же самое, что молекулярная масса, которая представляет собой массу одной молекулы четко определенных изотопов. Для объемных стехиометрических расчетов мы обычно определяем молярную массу, которую также можно назвать стандартной атомной массой или средней атомной массой.

      Если формула, используемая при вычислении молярной массы, является молекулярной формулой, вычисленная формула веса является молекулярной массой.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
