Устройство ибп: Статьи о стабилизаторах напряжения, ИБП и другой продукции ГК «Штиль»

Чтобы защитить дорогостоящую чувствительную технику от скачков напряжения в сети, используются источники бесперебойного питания. Они могут сохранять работоспособность оборудования несколько минут после отключения электроэнергии. На сегодняшний день нашли широкое применение в офисных помещениях, медицинских учреждениях, компьютерных клубах и т.д.

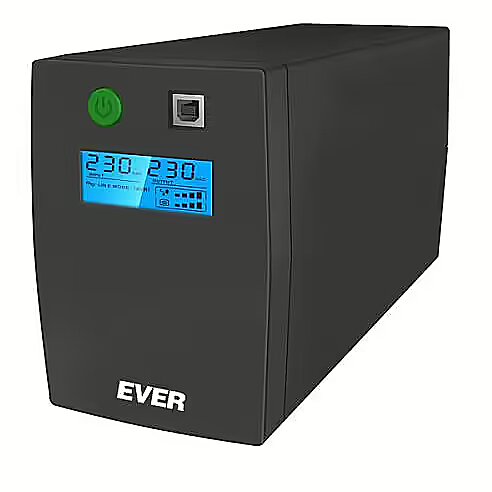

Устройство блока бесперебойного питания

Главным элементом оборудования является электронная плата, контролирующая работу бесперебойника, и батареи аккумулятора, благодаря которым он продолжает работать при отключении электричества. Все элементы конструкции заключены в корпус. Внутри размещаются панель управления, отверстия для вентиляции и гнезда для подсоединения защищаемой техники.

Виды

Прежде чем купить ИБП, следует определиться, какой тип оборудования вам нужен.

• В конструкции линейно-интерактивных устройств типа line-interactive предусмотрено автоматическое регулирующее устройство, которое стабилизирует напряжение и подает его к подключенной технике. Поэтому оборудование этого класса может защищать технику при скачках этого параметра в сети в диапазоне от 160 до 300 В, не включая при этом резервные аккумуляторы. Если же произойдет прекращение подачи электроэнергии, то ИБП может продержаться около 20 минут. Благодаря высокой мощности эти модели используются для защиты серверов.
• Резервные источники питания относятся к типу off-line. При скачке напряжения эти устройства сразу переключаются на работу от аккумуляторных батарей. Чаще всего используются для компьютеров. В среднем время работы от аккумуляторных элементов составляет около 15 минут — этого вполне достаточно, чтобы сохранить все данные и корректно выключить технику.
• Устройства с двойным преобразованием типа on-line в конструкции имеют инвертор, который преобразовывает входное напряжение, и на выходе получается ток с идеальными характеристиками. Это наиболее точный вид бесперебойников, так как при переходе с питания от электросети на резерв подключенная техника не испытывает никаких скачков и сбоев в работе.

Назначение и устройство ИБП для газовых котлов

Несмотря на то, что в газовых котлах основным источником получения энергии является природный газ или метан, для нормальной работы отопителя требуется наличие напряжения в сети. Оно необходимо для питания автоматики и электронасоса, который отвечает за циркуляцию жидкости в системе.

Источник бесперебойного питания для газового котла позволит избежать аварийного отключения при отсутствии напряжения. Причин, по которым выключают свет очень много и не каждую можно устранить в сжатые сроки. А перспектива остаться зимой без отопления вряд ли кого-нибудь обрадует. Поэтому нужно подготовиться к любым неблагоприятным событиям, чтобы они не могли нанести удар внезапно.

Устройство ИБП

Можно, конечно, оставить оборудование на полу, но тогда оно будет мешать, да и место под него не всегда свободно. А при наличии в доме детей или животных лучше вообще подальше прятать электрические приборы, чтобы не случилось беды. В принципе ИБП имеет прочный корпус, который будет весьма сложно поломать, но не стоит недооценивать любопытство, которому никакие преграды не помеха.

Особености эксплуатации

Выбирать ИБП для газового котла желательно с таким расчетом, чтобы он обеспечивал хотя бы 3-5 часов функционирования котла без электричества. Этого времени обычно хватает на устранение текущих поломок и осуществление планового обслуживания трансформаторов. Для серьезных случаев потребуется более мощная система, способы сбора которой будут рассмотрены ниже.

Оборудование является универсальным, поэтому ИБП для газового котла Luxeon является точно таким же, как бесперебойник для Baxi или Теплоком. Для подключения к разным системам автоматики можно использовать специальные переходники, а все другие параметры являются стандартизированными. Нет ни одного прибора, который бы подходил исключительно к единственной модели котла. Это значительно упрощает выбор, так как можно смотреть только на технически характеристики, а вся остальная информация не играет никакой роли. Подключение осуществляется за считанные секунды и не требует никаких инструментов и знаний в электрике.

ИБП Энергия для газовых котлов считаются лучшей моделью на сегодняшний день. Компания-изготовитель получила в ушедшем году специальную премию, которая стала отражением успешной работы и правильного пути развития. Вся продукция соответствует международным стандартам, имеет отличные эксплуатационные качества и оснащается самыми лучшими комплектующими. Поэтому многие покупатели первым делом ищут на витринах именно приборы указанной марки.

Монтаж своими руками

Второй вариант посложнее и требует умения работать с электрическими цепями. Подробная последовательность действий расписана ниже:

• 1.    Вначале нужно купить комплект для ИБП для газового котла. В него войдут сам бесперебойник, несколько аккумуляторов, ящик, который будет служить корпусом для агрегата и соединительное оборудование.
• 2.    Бесперебойник подключается к автоматике по стандартной схеме.
• 3.    Далее аккумуляторы для ИБП соединяют между собой в последовательной схеме. Они будут служить источниками резервного питания, когда родная батарея бесперебойника исчерпает свой заряд. Количество дополнительных аккумуляторов ограничивается только располагаемым бюджетом. Можно собрать машину, которая будет работать больше месяца.
• 4.    Далее все это дело нужно сложить в ящик и желательно закрыть на ключ, чтобы обезопасить детей и домашних животных от ненужного контакта с электричеством.

Отзывы о бесперебойниках для котла носят исключительно положительный характер. Иначе и быть не может, ведь эти приборы позволяют не остаться без тепла при выключении света. К тому же они не издают шума при работе и не требуют вообще никакого обслуживания. После установки об их существовании можно забыть до тех самых пор, пока внезапно не пропадет свет, а котел все равно продолжит работу.

Единственное, что огорчает народ — высокая цена изделий. Но с этим поделать ничего не получится, ведь за любой мощный источник энергии приходится платить большие деньги.

Обзор преимуществ и недостатков ИБП двойного преобразования

Основное отличие ИБП двойного преобразования от всех аналогичных приборов в том, что он формирует на выходе высококачественное переменное напряжение вне зависимости от качества переменного напряжения на входе. Если на входе нестабильное напряжение от внешней электросети, то его можно поднять до приемлемого уровня стабилизатором напряжения. Но некачественное напряжение от генератора исправить практически невозможно. Ниже кратко описано каким образом ИБП двойного преобразования делает качественное электрическое напряжение.

Принцип работы ИБП двойного преобразования

Переменное напряжение сети подается вначале на сетевой фильтр, который сглаживает электромагнитные помехи (за счет снижения и ограничения высокочастотных гармоник). Далее диодный мост преобразуют переменный ток в постоянный, часть которого подается на аккумуляторный блок (если это требуется), а часть на инвертор. Инвертор, в свою очередь, снова преобразует ток в переменный и подает на электроприбор.

Как видите, ИБП двойного преобразования отличается от обычного стабилизатора отсутствием автотрансформатора. А отличие от обычного ИБП в том, что внешнее напряжение всегда преобразуется, а не просто транслируется к потребителям.

ИБП двойного преобразования имеет в быту обозначение «онлайн», т. к. при отключении напряжения в сети, обеспечивает непрерывное, мгновенное, без задержек и провалов питание защищенных потребителей за счет энергии в аккумуляторах.

Наличие источника бесперебойного питания критически важно для функционирования многих видов электрических приборов и техники: котлов отопления и теплоснабжения, повышающих и циркуляционных насосов, насосов водоснабжения, промышленной и бытовой вычислительной техники и др. Поэтому «on-line»-ИБП повсеместно используются в промышленных нуждах, а в данный момент и для бытовых потребителей.

Устройство ИБП двойного преобразования

ИБП с двойным преобразованием — полностью электрический прибор. В нем нет деталей, подверженных механическому износу. Поэтому устройство обладает длительным сроком бесперебойной эксплуатации.

Состав ИБП:

Рис. Принципиальная схема ИБП двойного преобразования.


Сетевой фильтр — На сетевой фильтр, подключенный к сети ИБП, поступает переменный ток. Таким образом, происходит исключение импульсных помех высокой частоты, а также защита от выбросов индуктивной нагрузки. Обычно состоит из фильтра помех и устройств защиты от импульсных перенапряжений (УЗИП).

Диодный выпрямитель — После сетевого фильтра переменный ток поступает на диоды для выпрямления. Группа собирается по мостовой схеме. В некоторых моделях применены схемы коррекции мощности для меньшей нагрузки на внешнюю сеть.

Аккумуляторы — Часть постоянного тока поступает после выпрямления на блок аккумуляторов. Иногда, для их зарядки используется еще один, параллельный, преобразователь.

Инвертор — Инвертор преобразует постоянный ток в переменный, который подает на электроприбор для его питания. Благодаря сборке на транзисторах типа MOFSET, выходной переменный ток обладает высокими качественными характеристиками.

Система охлаждения — Охлаждение производится при помощи радиатора, установленного на транзисторы и кулера, отводящего тепло от радиатора. Иногда второй вентилятор устанавливается на корпус прибора.

Блок управления — Контроль за управлением и метриками осуществляется с помощью контроллера, собранного на мощном микропроцессором с цифровой обработкой сигналов.

Байпас — Для надежности и увеличении КПД, ИБП оснащен байпасной системой на участке от блока после сетевого фильтра и до выхода на потребителей. Сделано это для того, чтобы при наличии в сети тока с достаточными для нормальной работы электроприборов, напряжение подавалось на них напрямую, минуя выпрямитель и инвертор. Если байпас не задействован, то напряжение на выход подается через весь блок.

Достоинства и недостатки ИБП

Достоинства

· наличии схемы двойного преобразования, совмещенной с аккумуляторами, которые позволяют все время подавать на электроприборы высококачественное стабильное напряжение как при наличии, так и при отсутствии сети.

· переключение на аккумуляторы происходит мгновенно, позволяя исключить малейшие перебои в питании. Это преимущество делает необходимым использование устройства для запитывания чувствительных к скачкам напряжения приборов. При этом выходное напряжение не имеет электромагнитных помех.

· функции ИБП позволяют регулировать уровень и частоту выходного напряжение переменного тока.

· главным достоинством «онлайн» ИБП с двойным преобразованием напряжения является синусоидальная форма тока, которая важна для бесперебойной работы многих устройств.

Недостатки

· за счет усложненной, в сравнении с другими видами источников бесперебойного питания, схемы прибор имеет высокие показатели тепловыделения, шума вентиляторов, стоимости, при относительно низком КПД.

· стоимость устройства обуславливается дорогостоящими деталями.

· за счет двойного преобразования снижается коэффициент полезного действия до 90-94%.

· для повышения теплоотдачи на транзисторный блок установлен теплоотводящий радиатор с вентилятором. В зависимости от мощности, вентиляторов может быть больше чем один.

Характеристики ИБП двойного преобразования

Все источники резервного питания с двойным преобразованиям напряжения имеют примерно идентичные базовые сравнительные характеристики. Они влияют на параметры выбора устройства для конкретных необходимых целей.

Мощность — единица измерения мощности прибора — Ватт или В/А (Вольт/Ампер). Параметр определяет максимально-допустимую мощность подключаемой нагрузки.

Емкость аккумуляторных батарей — параметр указывает на максимальную емкость батарей. От этого параметра зависит продолжительность работы подключенного к ИБП устройства при отсутствии напряжения в сети.

Характеристики выходного напряжения — параметры выходного напряжения зависят от качества используемых деталей и сборки. От этого зависит наличие или отсутствие помех на электроприборе, подключенном к источнику питания.

Время перехода при пропадании внешней сети — при переходе на питание от аккумуляторов, электроприбору не требуется время, поскольку блок батарей постоянно подключен к цепи. В характеристиках так и пишут – «Время перехода равно 0мс»

Диапазон входных напряжений в режиме двойного преобразования — это параметр определяет в каких пределах внешнее напряжение может отличаться от установленного, в которых ИБП будет работать в «режиме стабилизатора» без перехода на работу от АКБ.

Защита от внешних факторов — схемы защиты обеспечивают корректную работу устройства, как на входе,  так и на выходе. Благодаря этому ни сам блок питания, ни подключаемый электроприбор не может выйти из строя.

Другие параметры:

— другие параметры являются субъективными или потребительскими: наличие или отсутствие дисплея контроллера, внешний вид, способ и варианты размещения, шумность, цена.

— дисплей прибора несет функцию отображения информации: входное и выходное напряжение, частота тока и др.

— в зависимости от области применения и мощности, вариант размещения может быть напольным, настенным или в специальной конструкционной стойке.

— цена зависит от производителя, поставщика, используемых схем, их качества и технических параметров.

Промсвязьдизайн — Разработка и производство электропитающего оборудования — уэсом, эпу, уэпс, сспн

 Основные свойства ИБП Сириус М

• Технология двойного преобразования
• До 5-ти модулей ИБП мощностью 30 кВА
• Диапазон выходной мощности 30, 60, 90, 120, 150,180 кВА
• Стабильное синусоидальное выходное напряжение
• Автономное зарядное устройство АКБ
• Встроенный электронный байпас
• Ручной сервисный байпас
• Надежная защита подключенного оборудования
• Защита от перегрузки, перегрева, КЗ
• Охлаждение модулей с помощью вентиляторов
• Исполнение в 19-дюймовом шкафу
• Опционно аккумуляторный шкаф с емкостью АКБ обеспечивающей работу ИБП в течении не менее 10 мин.
• Габариты ИБП Сириус М180 и шкафа АКБ 1600х1100х600 мм

   Особенности и функции контроллера и байпаса

•    Современный сенсорный ЖК-экран 320×240
•     Отображение текущего состояния ИБП
•     Контроль параметров входной сети
•     Контроль параметров выходного напряжения
•     Контроль загрузки ИБП
•     Контроль параметров выпрямителя, инвертора, байпаса
•     Контроль параметров батареи
•     Функции установки параметров ИБП
•     Светодиодная индикация режимов работы
•  Журнал событий на 1000 записей.
• 5 групп релейных контактов выходных сигналов
• Интерфейсы RS232, RS485, SNMP

        Инверторный Модуль

Конструктивно инверторный модуль выполнен в металлическом корпусе.

На передней панели расположены  3 вентилятора для охлаждения, светодиодные индикаторы и ручки для переноса.

На задней панели расположены разъёмы для подключения входного, выходного напряжения и сигналов управления.

 Модуль контроллера

       Контроллер представляет собой электронный блок с внешнем модулем ЖК- экрана.

        Байпас обеспечивает:

         — Контроль входного и выходного напряжения, тока нагрузки инверторных модулей, напряжения и тока нагрузки батареи;

         — Управление инверторными модулями

         — Переключение нагрузки на питание от входной сети в случае аварии инверторных модулей;

         — Защитное отключение инверторных модулей, в случае перегрузки;

         — Отображение информации на дисплее о текущем состоянии модулей и аккумуляторной батареи;

         — Обмен информацией с системой мониторинга с помощью портов RS 232, RS 485 и дистанционную сигнализацию «сухими» контактами.

       Байпас непрерывно управляет работой инверторных модулей общим количеством не более 5 шт.

  Режимы работы ИБП Сириус М

• Нормальный режим (режим двойного преобразования)
• Режим питания от батареи
• Режим ЭКО
• Режим заряда батареи
• Режим байпас
• Режим автоматического перезапуска
• Режим холодного пуска
• Режим обслуживания (сервисный байпас)
• Режим преобразователя частоты
• Режим самотестирования батареи
• Режим параллельного резервирования

   Модельный ряд и технические характеристики

Тип ИБП	Сириус М 180
Выходная мощность системы,кВА	30кВА	60кВА	90кВА	120кВА	150кВА	180кВА
Количество инверторов в системе,шт.	1	2	3	4	5	6
Входные параметры
Диапазон входного переменного напряжения, три фазы	304-478 В
Частота входного напряжения	35-70 Гц
Входной коэффицент мощности	>0,99 при полной нагрузке >0,98 при половинной нагрузке
Входной коэффицент гармонических искажений(THD)	<3%
Параметры постоянного тока
Количество АБ (моноблок 12В)	30. …50 шт, базовое исполнение40 шт.
Точность выходного напряжения ЗУ	1%
Пульсация постоянного напряжения	≤1%
Температурная компенсация	Да
Выходные параметры
Выходное переменное напряжение,три фазы	380/400/415 В
Точность стабилизации выходного напряжения в установившемся режиме	±1%
Точность стабилизации выходного напряжения в переходном режиме	±5%
Максимальная длительность переходного процесса	<20 мс
Выходная частота	50/60 Гц
Акустический шум	≤60 дбА
Устойчивость к перегрузкам	110% длительно 125% 10 мин 150% 1 мин более 150% 200 мс
КПД системы	94% Режим двойного преобразования 94% Режим питания от АБ 98% Режим ЭКО
Время переключения нагрузки	0с
Рабочая температура	-100С. ..+400С
Температура хранения	-250С…+750С
Размеры, ШхГхВ	600 х 1100 х 1600 мм

Батарейный шкаф

  Батарейный шкаф ШБ М180 480 предназначен для установки аккумуляторных батарей и представляет собой напольный конструктив размерами 1600х600х1100мм (ВхШхГ), внешне аналогичный ИБП Сириус М180.

  В состав шкафа входят элементы коммутации и защиты АБ, межблочные соединительные элементы, выдвижные ячейки под АБ. Для дополнительного удобства при монтаже шкаф может оснащаться колесами.

  Выдвижные ячейки значительно упрощают установку АБ при монтаже, облегчают процедуру обслуживания и контроль за состоянием АБ.

  Время работы ИБП, в комплекте с одним аккумуляторным шкафом, представлено в таблице.

  По требованию заказчика могут поставляться шкафы и стеллажи на другое время работы.

Наиминование	30кВА			60кВА			90кВА			120кВА			150кВА			180кВА
	50%	75%	100%	50%	75%	100%	50%	75%	100%	50%	75%	100%	50%	75%	100%	50%	75%	100%
ШБ М180 480-2х55	180	135	67	67	45	30	45	25	15	30	15	10	17	12	6	3	6. 5	5
ШБ М180 480-1х100	160	120	60	60	40	26	40	22	14	26	14	8	15	9	4	11	5	11

Также смотрите:

Услуги по оборудованию ИБП — Услуги по бесперебойному питанию

Службы ИБП

Static Power предоставляет полный спектр услуг для поддержки вашего аварийного ИБП. В дополнение к нашим услугам по проектированию и закупке вашего оборудования защиты электропитания, мы предлагаем услуги по установке и техническому обслуживанию, о которых можно прочитать ниже.

Приложения и отрасли для служб ИБП

Static Power помогла предоставить и обслужить различные отрасли промышленности с помощью наших резервных источников питания, таких как связь, медицина, нефтехимия и правительство.Общие применения ИБП включают:

• Медицинское оборудование
• Системы безопасности
• Дата-центры и компьютерные залы
• Услуги связи
• Склады
• Освещение
• ПК и сетевое оборудование

Типы услуг UPS

Установка ИБП

является неотъемлемой частью успешного развертывания системы защиты электропитания. Технические специалисты Static Power будут работать с вашим персоналом над установкой батарей, буровой установки и сцены, а также проводить окончательные испытания перед вводом оборудования в эксплуатацию. Все установки соответствуют стандартам IEEE и производителя или превосходят их.

Соглашения об обслуживании и техническом обслуживании ИБП

Static Power обеспечивает комплексное профилактическое обслуживание и контракты на сервисное обслуживание ИБП. Наши соглашения предусматривают периодическое профилактическое обслуживание и ремонт с гарантированным временем отклика. Мы предлагаем услуги по ремонту на месте, а для небольших единиц — услуги по ремонту на складе. Также доступны услуги проверки и тестирования.

В наших соглашениях об обслуживании предлагается несколько вариантов, поэтому вы можете выбрать уровень обслуживания, соответствующий вашим потребностям и бюджету.

Ремонт источника бесперебойного питания

Мы предлагаем услуги по ремонту 24/7 и оперативно реагируем на все обращения в службу поддержки, используя нашу общенациональную сеть заводских и обученных технических специалистов. Static Power поддерживает обширный инвентарь запасных частей и запасных частей, поэтому ремонт не будет задерживаться в ожидании детали. Также можно арендовать оборудование для экстренной замены.

Депо-ремонт выполняется на нашем заводе в Филипсбурге, штат Нью-Джерси, для небольших установок.Более крупные агрегаты ремонтируются и обслуживаются на месте.

Служба экстренной помощи UPS

В дополнение к нашим круглосуточным ремонтным услугам, мы предоставляем услуги по аварийному восстановлению в случае катастрофического отключения электроэнергии на вашем предприятии. Наши технические специалисты могут установить временное энергетическое оборудование для восстановления критически важной мощности, чтобы ваше предприятие снова заработало, отремонтировать оборудование или заменить существующие детали аварийным резервным оборудованием.

Производители источников бесперебойного питания

Наличие нескольких производителей означает больший выбор для компаний.Некоторые из проверенных производителей, с которыми мы работаем, включают:

Свяжитесь со Static Power сегодня, чтобы узнать больше о наших услугах по бесперебойному питанию.

Будьте умны, думая об ИБП

Мы все любим крутые, новые технологии, но иногда нам нужно говорить о технологиях, которые не так привлекательны, но все же чрезвычайно важны.

Хочу немного поговорить об источниках бесперебойного питания (ИБП).

Нам не нравится такой разговор, но мы все знаем, насколько важно защитить дорогостоящее оборудование и улучшить время безотказной работы.Я ожидаю, что многие небольшие станции будут иметь такой же опыт, как мой, поэтому я хотел найти время, чтобы помочь правильно подумать об этом важном оборудовании.

Работая на Holy Spirit Radio в районе Филадельфии, мы управляем двумя небольшими некоммерческими станциями. Хотя я был связан со станциями с момента основания фонда 20 лет назад, мое участие за последние три года значительно возросло, поскольку мы готовимся к следующим 20 годам.

Радиооборудование радикально изменилось, превратившись из гораздо более крупного аналогового оборудования прошлого в полностью цифровое оборудование сегодня. На мой взгляд, некоторое старое оборудование могло справиться с колебаниями мощности, которые могли бы повредить или разрушить новое оборудование, которое используется сегодня.

Непосредственно перед тем, как я начал увеличивать свое присутствие на станциях, инженер заменил все наше оборудование ИБП. Предыдущее оборудование не было достаточно мощным, чтобы удовлетворить потребности, а батареи не прослужили долго в случае отключения электроэнергии.Как и многие из нас, он был разочарован более высокой стоимостью оборудования известных брендов, хотя технология, которую они использовали, оставалась относительно неизменной. В то время он был полон решимости избегать APC и некоторых других брендов.

КОНФЛИКТ ГЕНЕРАТОРА / ИБП

ИБП, приобретенные еще в 2016 году, в течение последних нескольких лет эффективно выполняли свою работу, хотя я уверен, что некоторые батареи нуждаются в замене. У меня было только одно разочарование, и оно было обнаружено во время длительного отключения электроэнергии во время урагана. Из-за стоимости на наших станциях в настоящее время нет автоматического резервного генератора, но вместо этого мы используем ручной генератор в те несколько раз, когда он нам необходим.

Во время этого конкретного инцидента блоки ИБП не включались вместе с генератором из-за производимых ими взлетов и падений (или «грязной» энергии). Для подачи питания на оборудование нам пришлось отключить ИБП, что может повредить часть оборудования.

Одной из основных защит любого оборудования ИБП должно быть выравнивание мощности, в конечном итоге предотвращение скачков напряжения.Проблема в том, что как только вы справляетесь с подобной проблемой, иногда она отодвигается на второй план в пользу других проблем, которые кажутся более насущными. Мы никогда не должны откладывать дела, которые могут разрушить оборудование на тысячи долларов!

Ранее в этом году у нас было несколько инцидентов, которые выдвинули проблему с нашим оборудованием ИБП на первый план. На протяжении многих лет подавляющее большинство отключений электричества у нас приходилось на ночное время, поэтому мы не видели, насколько хорошо наше оборудование ИБП справлялось с отключениями.Оборудование обычно продолжало работать, или, если батарея разряжалась, она включалась сразу после восстановления электросети.

НЕ ДОСТАТОЧНО ЗАЩИТЫ

Недавно прямо по улице от нашей студии произошел пожар. В конечном итоге это привело к отключению электричества, но мое беспокойство началось в тот момент, когда начался пожар. Наблюдая за тем, как свет тускнеет или становится ярким по мере того, как электрическая диаграмма поднимается и опускается, я заметил, что часть нашего оборудования действует аналогичным образом.Я сразу же убедился, что они подключены к ИБП, и они были подключены. Фу!

Теперь я беспокоился о тысячах долларов, которые мы потратили на оборудование Уитстона, поскольку ИБП явно не работал должным образом. Поскольку я мог видеть инцидент из своего окна, я отключил все второстепенное оборудование и снизил мощность нашего передатчика. В течение следующих нескольких часов у нас повышалось и понижалось электричество.

Через несколько дней у нас возникла еще одна проблема с электричеством из-за погодных условий и автомобильной аварии.На этот раз питание полностью отключилось, а когда оно вернулось, оборудование ИБП не включилось. Несмотря на то, что оборудованию не исполнилось трех лет, я решил, что мне нужно заменить каждый из наших ИБП.

Возможно, мы сэкономили деньги, купив ИБП три года назад, но это стало почти дорогой ошибкой. К счастью, ни одно из нашего оборудования не оказало длительного воздействия, поэтому я начал процесс покупки новых ИБП. Я обрисовал в общих чертах, что нам нужно, в том числе способность справляться с «грязной» энергией, относительно тихая работа (особенно для нашей студии), связь в случае отключения электричества, возможность добавления заряда батареи или горячей замены батарей во время простоя, возможность программирования различных уровней отключения ненужного оборудования, а также гарантии на оборудование.

ПОЛУЧИТЕ ПРАВИЛЬНЫЕ ИНВЕСТИЦИИ НА ЭТОЙ ВРЕМЯ

Поскольку у нас нет автоматического резервного генератора, аккумуляторы могут помочь нам продлить время работы. Если бы мы включили наш портативный генератор, мне нужно было оборудование, которое не требовало бы переналадки, чтобы вернуть его в сеть. Я решил выбрать серию SMX от APC.

Еще до заказа оборудования я начал планировать электрические потребности в каждой области, где потребуется ИБП. Важно понимать свои входы и выходы, а также определять, что необходимо защищать, но может не понадобиться в случае сбоя.

Затем я пошел и разместил свой заказ. Я покупал в Интернете из разных источников, в зависимости от цены на конкретное оборудование. Я знал, что между двумя нашими станциями мне придется купить шесть ИБП и две дополнительные батареи. Я решил, что мы должны начать всего с двух и убедиться, что это подходящее оборудование для наших нужд, а также определить, нужно ли вносить изменения в необходимое оборудование.

МАГАЗИН СКИДКИ

Нашел отличную скидку на дополнительную батарею от NewEgg.Это был возврат, который они продавали с оригинальной гарантией. Это давало огромную экономию средств, поэтому я забеспокоился. Коробка прибыла ко мне домой с внешним слоем, скрепленным лентой, покрывающей практически каждый квадратный дюйм. Для меня было очевидно, что оригинальная коробка предмета не подлежит ремонту. Когда я разрезал ленту, я смог найти внутри аккумуляторный блок в идеальном состоянии. Я бы не всегда советовал делать такую ​​покупку у неизвестных поставщиков, но у меня был хороший опыт работы с NewEgg, поэтому я им доверял.Аккумулятор работал безотказно.

Некоторое оборудование было по лучшей цене на Amazon, поэтому я заказал его там. Это заставило меня понять, почему кому-то пришлось вернуть батарею в NewEgg, ведь ошибиться легко! Я сделал. Я случайно купил серию SMT вместо SMX. Серия SMT, вероятно, более умные ИБП, но они не позволяют добавлять батареи (хотя вы можете их заменить в горячем режиме). Когда я поискал номер модели, Amazon показал SMT22000 вместо SMX2200.Я смог использовать его, только не там, где у меня был бы запасной аккумулятор.

Еще одна ошибка, которую я допустил, заключалась в том, что я не проверил размеры оборудования. Я просто предположил, что серверная стойка легко поместится в наших серверах. Что ж, модель мощностью 2200 Вт имеет гораздо большую глубину, чем наша серверная стойка (APC предлагает более короткую версию с двойной высотой). Это не было большой проблемой, но мне пришлось изменить место установки и снять дверцу на задней стороне стойки.

В нашей основной студии я понял после того, что некоторые из наших стоек не имеют одинаковой глубины.Это заставило меня переставить резервную копию ИБП. Это всегда процесс обучения!

Устройства APC были фантастическими, но, безусловно, далекими от совершенства. Управляя этими устройствами, я смог уменьшить количество оборудования, необходимого для двух ИБП. Это потребовало некоторой переделки стоек, но работы не так много. Я убрал каждую стойку. Затем я добавил два сетевых удлинителя Tripp-Lite (один на 15 А, другой на 20 А), а также использовал существующий удлинитель, встроенный в стойку. Один удлинитель используется в качестве основного или всегда включен, другой — вторичный, который будет оставаться включенным в течение некоторого времени, а другой — оборудование, которое не понадобится в случае отключения электроэнергии.

Время, которое я бы программировал, зависит от стойки. В некоторых стойках он немедленно отключает второстепенные элементы, в то время как другие позволяют работать второстепенным элементам в течение 15 минут или около того.

Остерегайтесь НЕОБХОДИМЫХ ОБНОВЛЕНИЙ

Я был разочарован тем, что оборудование APC требовало отдельно приобретаемых сетевых карт для некоторых функций, которые я хотел. Я был удивлен, что это верно для SMT, у которого есть приложение, которое может контролировать устройство через другое сетевое соединение, но если вам нужна эта функциональность, вам нужно купить карту за 300 долларов. Глупо, что приложение не предлагает более широких функций. В любом случае, я смог найти на Amazon использованную сетевую карту за 88 долларов, так что ничего страшного.

В процессе тестирования мы действительно выяснили, что наше новое оборудование ИБП может питать даже наш резервный передатчик (он небольшой). Итак, после тестирования я сократил количество наших ИБП с шести до четырех, но купил дополнительную батарею, чтобы наше оборудование могло питать нашу другую станцию, а также работать с нашим резервным передатчиком более семи часов.

Сегодня у нас есть сложная система резервного питания, даже когда автоматический генератор все еще недоступен для нашей некоммерческой организации.Мы запрограммировали разумные способы использования нашей энергии, чтобы помочь защитить оборудование, а также позволить ключевому оборудованию оставаться доступным дольше в случае сбоя.

Мы ошибались? Конечно, особенно с покупкой безымянного оборудования в прошлом. Мы извлекли уроки из этого и переключили передачи. В будущем мы будем помнить о наших усилиях по экономии средств, но мы рассмотрим последствия этих решений.

Фрэнк Элиасон (Frank Eliason) — консультант, помогающий брендам из списка Fortune 500 с улучшением качества обслуживания клиентов и проблемами цифровых технологий.Он является автором и операционным директором Holy Spirit Radio в районе Филадельфии.

——

Прочтите более раннюю серию RWEE о малых генераторах, подготовленную Buc Fitch:

Часть I — Хорошее, плохое и шумное
Часть 2 — Определение размеров и выбор: общая картина малых предприятий электроэнергетики
Часть 3 — Прагматика 101: общая картина малых предприятий электроэнергетики

Подписка

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

Это руководство покупателя ИБП было разработано, чтобы ответить на некоторые основные вопросы организаций о системах ИБП.

ИБП или источник бесперебойного питания — это устройство, которое обеспечивает аварийное питание ИТ-оборудования, когда основной источник питания прерывается или выходит из строя.

ИБП — это источник питания с ограниченным сроком действия, который позволяет:

• Справиться с кратковременным отключением электроэнергии
• Предоставить время для включения генератора
• Обеспечить упорядоченное отключение ИТ-оборудования
• Кроме того, многие Системы ИБП предлагают полное кондиционирование питания для защиты подключенного оборудования от аномалий питания

Независимо от того, находится ли ваше ИТ-оборудование в помещении IDF или в большом центре обработки данных, ИБП является важной частью ваших планов доступности, аварийного восстановления и обеспечения непрерывности бизнеса.

Зачем моей ИТ-инфраструктуре ИБП?

Последствия технологического сбоя и простоя могут быть значительными и далеко идущими: клиенты не могут размещать заказы в Интернете, сотрудники не могут работать, самолеты не могут летать, а надежность вашего бренда находится под угрозой.

Без ИБП перебои в подаче электроэнергии могут привести к серьезным сбоям в работе:

• Сбой системы
• Повреждение оборудования
• Потеря данных
• И, для медицинских учреждений, потенциальные нарушения HIPAA

Общие характеристики систем ИБП

Системы накопления энергии

Для обеспечения резервного питания критических нагрузок требуется ИБП и такое решение для накопления энергии, как батареи или маховики.

Вопросы хранения энергии включают:

• Время работы
• Удельная мощность
• Площадь основания
• Вес

• Надежность
• Стоимость
• Рабочая температура

Решения для хранения энергии Включают:

Батареи

• Свинцово-кислотные батареи с регулируемым клапаном (VRLA) иногда называют герметичными свинцово-кислотными (SLA), гелевыми элементами или необслуживаемыми батареями. Батареи VRLA являются перезаряжаемыми и не требуют особого обслуживания, но все же требуют регулярной очистки и тестирования.
• Литий-ионные батареи — жизнеспособная альтернатива технологиям VRLA. Литий-ионные аккумуляторы имеют значительно более длительный срок службы, требуют меньшего количества обслуживания и ремонта и занимают гораздо меньшую площадь, что позволяет отводить отдельное пространство для охлаждения, что приводит к более низким эксплуатационным расходам.
• Маховики — безбатарейное решение. Они выделяют кинетическую энергию (создаваемую внутренней вращающейся массой), которую можно использовать для выработки энергии. Маховики можно подключать параллельно, чтобы увеличить мощность и время работы.Для тех, кто хочет уменьшить свою зависимость от батарей и не требует более длительного времени работы, маховики могут быть лучшим вариантом.

Защита электропитания

Электроэнергия, протекающая по линиям электропередач, может вызывать нарушения, такие как выбросы, провалы, скачки и другие аномалии мощности. В средах с проблемами напряжения частое переключение на батарею может истощить резервную мощность и в конечном итоге сократить срок службы батареи ИБП. Некоторые линейно-интерактивные системы ИБП могут обнаруживать проблемы с питанием и устранять их без использования батареи.

Кроме того, большинство устройств ИБП защищают чувствительное оборудование от разрушительных скачков напряжения, которые могут повредить оборудование и вызвать потерю данных.

Решения для мониторинга

Системы мониторинга аккумуляторов

Системы мониторинга аккумуляторов устанавливаются внутри или наверху вашего шкафа ИБП и выявляют потенциальные проблемы, такие как напряжение элементов, общее напряжение цепи, ток и температура.

Если батареи превышают установленные пороговые значения, ИТ-менеджеры могут предпринять упреждающие действия по замене неисправной батареи до того, как это повлияет на другие в цепочке или до того, как она вызовет полный отказ цепочки.

Программное обеспечение для мониторинга

Программное обеспечение для мониторинга, такое как Trellis или SiteScan, помогает выявлять проблемы с аккумулятором до того, как они повлияют на работу.

Вы можете полагаться на актуальные и исчерпывающие данные о расположении устройств и оборудования, текущих мощностях и энергопотреблении, чтобы уверенно выполнять установки и изменения без ущерба для доступности.

Источник питания

Выбор подходящей системы распределения питания ИБП необходим для обеспечения доступности критически важных приложений.Системы ИБП подразделяются на два типа распределения питания:

Однофазный

• Обеспечивает достаточную мощность для большинства небольших клиентов, включая малые непромышленные предприятия или небольшие ИТ-объекты
• Подходит для работы двигателей мощностью до 5 лошадиных сил ; Однофазный двигатель потребляет значительно больше тока, чем эквивалентный трехфазный двигатель

Трехфазный

• Часто используется в крупных предприятиях, а также в отраслях, требующих высокой плотности и мощности.
• Позволяет использовать меньшие по размеру, менее дорогие проводка и более низкое напряжение, что делает его безопаснее и дешевле в эксплуатации

Топология ИБП

Типы систем бесперебойного питания определяются тем, как мощность проходит через устройство:

Резервная или автономная система

Когда происходит сбой входного питания, аккумулятор и инвертор (преобразует мощность постоянного тока аккумулятора в переменный ток) активируются и питают выход.

Идеально для:

Резервные системы бесперебойного питания относительно недорогие и эффективные, лучше всего работают в приложениях мощностью менее 2 кВА и часто используются для персональных компьютеров и рабочих станций.

Линейно-интерактивная система

Инвертор становится частью выхода и всегда включен. Инвертор может работать в обратном направлении, заряжая аккумулятор при нормальном входе переменного тока, и переключаться на питание от аккумулятора при сбое входа, что обеспечивает фильтрацию и регулирование напряжения.

Идеально для:

Линейно-интерактивный ИБП — это высоконадежная и эффективная система, которая хорошо подходит для малых предприятий, веб-серверов и серверов отделов, хотя становится непрактичной в приложениях с мощностью более 5 кВА.

Оперативное двойное преобразование

Это устраняет любые всплески или провалы на входе, но снижает эффективность и увеличивает тепловыделение, а также износ компонентов.

Идеально подходит для:

От малых до крупных центров обработки данных, критических систем, которым требуется поддержка ИБП для всего объекта.

Приложения ИБП

ИБП имеют различные спецификации, чтобы обеспечить оптимальную совместимость с приложениями, от настольных рабочих станций до корпоративных центров обработки данных. Чтобы понять основные категории оборудования ИБП, давайте рассмотрим некоторые распространенные модели ИБП для серверов и настольных компьютеров.

Настольный ИБП

Настольные модели ИБП обеспечивают питание компьютера и отслеживают его в случае отключения электроэнергии. Многие модели рассчитаны на время, в течение которого они будут обеспечивать питание от аккумулятора. У большинства настольных ИБП достаточно времени, чтобы сэкономить работу и правильно выключить ЦП. Выходная мощность для настольных ИБП составляет от 250 ВА до 3000 ВА.

Особенности продукта

LIEBERT PSP

Консультации — Специалист по спецификациям | Оценка эффективности системы ИБП

Цели обучения

• Узнайте об энергосберегающих вариантах систем бесперебойного питания (ИБП).
• Узнайте, как сэкономить энергию, запустив систему ИБП в экономном режиме.
• Узнайте о последствиях эксплуатации системы ИБП в экономичном режиме.

«Эко-режим» — это термин, который используется со многими различными частями оборудования для определения рабочего состояния, при котором потребляется меньше энергии, что является более экономичной работой. Когда этот термин используется по отношению к смартфону или автомобилю, он обычно означает некоторую пониженную операцию, при которой не все функции доступны, а система выполняет определенные функции на более медленных скоростях, чтобы потреблять меньше энергии.Повлияет ли это на работу оборудования в целом, зависит от того, какую задачу оно выполняет.

Основная функция источника бесперебойного питания (ИБП) заключается в защите критической нагрузки во время сбоя путем подачи резервного питания от устройства с накоплением энергии и обеспечения стабильного напряжения и частоты. Как и в случае с другим оборудованием, целью запуска системы ИБП в экономичном режиме является повышение эффективности за счет снижения количества энергии, потребляемой ИБП. Green Grid определяет эко-режим как «один из нескольких режимов работы ИБП, который может повысить эффективность (сберечь энергию), но, в зависимости от технологии ИБП, может иметь компромисс в производительности.”

Влияет ли работа ИБП в экономном режиме на работу ИБП, делая систему в целом менее надежной и потенциально подвергая критическую нагрузку большему риску? Есть ли способ использовать экономичный режим для повышения эффективности без ущерба для производительности или надежности? Это вопросы, которые необходимо рассмотреть при рассмотрении вопроса о проектировании и эксплуатации критически важного объекта в эко-режиме. Цель этой статьи — подробнее рассмотреть различные режимы работы ИБП и их влияние на центры обработки данных и другие критически важные объекты.

Электрический КПД

Хотя для измерения эффективности в центрах обработки данных используются разные показатели, наиболее часто используется показатель эффективности использования энергии (PUE), созданный Green Grid. Он сравнивает общую мощность центра обработки данных с мощностью, используемой для работы ИТ-оборудования. Оптимальный центр обработки данных должен иметь значение PUE, равное 1,0, когда вся мощность, поступающая в центр обработки данных, используется непосредственно для питания ИТ-оборудования. Любое значение выше 1.0 означает, что часть общей мощности предприятия направляется на вспомогательные системы, такие как охлаждение, освещение и энергосистема. Чем выше значение PUE, тем большая часть энергии потребляется системами поддержки по сравнению с самим ИТ-оборудованием, что приводит к снижению эффективности центра обработки данных.

При проектировании центра обработки данных большинство инженеров, владельцев и операторов сосредотачиваются на механической системе и возможности использовать естественное охлаждение для снижения PUE и повышения эффективности.Однако электрическая система также расходует энергию в виде потерь из-за неэффективности электрического оборудования и системы распределения. В среднем потери в системе распределения электроэнергии могут составлять от 10% до 12% от общей энергии, потребляемой центром обработки данных. Это означает, что центр обработки данных с ИТ-нагрузкой 2 МВт и среднегодовым PUE 1,45 (2,9 МВт общей нагрузки) имеет 348 кВт электрических потерь и будет тратить около 300 000 долларов в год на потери электроэнергии. Эти бесполезные затраты на электроэнергию в сочетании с более жесткими операционными бюджетами и приверженностью к устойчивому развитию заставили инженеров и владельцев более пристально взглянуть на электрические системы, чтобы найти способы устранения электрических потерь.

Устаревшая система распределения электроэнергии

В типичной системе распределения электроэнергии старого центра обработки данных есть четыре компонента, на которые приходится большая часть потерь:

• Трансформаторы подстанций: холостой ход трансформатора и потери в сердечнике
• ИБП: потери выпрямителя и инвертора
• Блоки распределения питания (БРП): трансформатор без нагрузки и потери в сердечнике
• Источник питания IT: выпрямительные и трансформаторные потери.

Один из методов снижения потерь, который не влияет на работу центра обработки данных, — это использование или замена оборудования, такого как трансформаторы подстанции и PDU, на более эффективное оборудование.В 2005 году было принято NEMA TP-1: Руководство по определению энергоэффективности распределительных трансформаторов, которое повысило минимальный КПД трансформатора примерно с 97% до 99%, в зависимости от типа и размера трансформатора. В 2016 году минимальные требования к КПД трансформатора увеличатся примерно на 8–12% для дальнейшего снижения энергопотребления. Также доступны сверхвысокопроизводительные трансформаторы с КПД выше 99,5%.

Еще один метод повышения эффективности — устранение оборудования с наибольшими потерями.Для этого метода требуются различные стратегии питания, такие как реализация распределения более высокого напряжения переменного и постоянного тока, чтобы исключить такое оборудование, как трансформаторы PDU, инверторы ИБП и выпрямители питания для ИТ. Каждая из этих стратегий электропитания имеет преимущества и проблемы, которые влияют на работу центра обработки данных, поэтому их необходимо учитывать при планировании центра обработки данных.

Третий метод, который производители недавно продвигают и некоторые предприятия начинают внедрять, включает работу системы ИБП в экономичном или экономичном режиме.Этот режим работы увеличивает эффективность за счет устранения потерь в выпрямителе и инверторе в ИБП.

Система ИБП

Международная электротехническая комиссия (МЭК) классифицирует системы ИБП по следующим категориям производительности:

• Зависимость от напряжения / частоты (VFD): ИБП должен защищать нагрузку от перебоев в подаче электроэнергии. Выходное напряжение и частота зависят от входного источника переменного тока. Он не предназначен для предоставления дополнительных корректирующих функций.
• Независимость от напряжения: ИБП должен защищать нагрузку от перебоев в подаче электроэнергии и обеспечивать стабильное напряжение. Выходная частота зависит от входного источника переменного тока. Выходное напряжение должно оставаться в установленных пределах напряжения (обеспечиваемых дополнительными функциями коррекции напряжения).
• Независимо от напряжения / частоты (VFI): ИБП должен защищать нагрузку от перебоев в подаче электроэнергии и обеспечивать стабильное напряжение и стабильную частоту. Выходное напряжение и частота не зависят от входного источника переменного тока.
Топология ЧРП

обычно называется «автономным» ИБП, когда схемы выпрямителя / инвертора отключены и не являются частью нормального тракта питания. Поскольку потери, связанные с выпрямителем / инвертором, устраняются во время нормальной работы, этот режим аналогичен эффекту работы с двойным преобразованием в экономичном режиме. В нормальном режиме нагрузка на систему типа VFD подвергается действию необработанного сетевого питания. Это традиционно небольшие однофазные системы ИБП.

Топология VFI более известна как ИБП с двойным преобразованием или «онлайн», где при нормальной работе схемы выпрямителя / инвертора подключены и задействованы (см. Рисунок 1).Мощность преобразуется из переменного тока в постоянный в выпрямителе, а затем из постоянного тока обратно в переменный в инверторе. Кроме того, мощность постоянного тока используется для зарядки среды с накопленной энергией при нормальной работе и получения энергии от носителя с накопленной энергией во время отключения электроэнергии. Для носителя накопленной энергии могут использоваться различные технологии, включая батареи и маховики. Системы ИБП с двойным преобразованием также оснащены статическим байпасным трактом, который обходит цепь выпрямителя / инвертора в случае неисправности. В данной статье основное внимание будет уделено статической топологии ИБП с двойным преобразованием (VFI).

Традиционный экономичный режим

В традиционном или классическом экономичном режиме нагрузка обычно запитывается через байпасный тракт, подвергая критическую нагрузку прямому питанию от электросети без кондиционирования, аналогично топологии частотно-регулируемого привода (см. Рисунок 2). Инвертор находится в режиме ожидания и включается только при выходе из строя электросети. Благодаря этому исключаются потери в выпрямителе и инверторе, что делает систему ИБП более эффективной.

Средняя статическая система ИБП с двойным преобразованием работает от 90% эффективности при 30% нагрузке до примерно 94% при 100% нагрузке.Процент КПД может немного увеличиваться или уменьшаться в зависимости от используемой технологии и наличия в ИБП изолирующего трансформатора на входе. С устранением потерь в выпрямителе и инверторе эффективность системы ИБП в экономичном режиме может возрасти до 98% или 99%. В конфигурации с резервированием 2N (система + система), когда в системе обычно используется каждый ИБП с уровнем ниже 40%, это означает повышение эффективности на 4-8%. Повышение эффективности также означает меньшее количество тепла, что снижает требования к охлаждению.Green Grid оценивает среднее улучшение PUE примерно на 0,06 при переходе от режима двойного преобразования к экономичному режиму.

Традиционные проблемы с экономичным режимом

При работе в традиционном эко-режиме необходимо учитывать следующие проблемы:

• Необусловленное питание: Критическая нагрузка зависит от первичного сетевого питания. Колебания напряжения или частоты видны критической нагрузке.
• Время переключения: В экономичном режиме системе ИБП требуется время для обнаружения неисправности, включения инвертора, переключения на батарею и размыкания переключателя статического байпаса.Даже если время передачи может находиться в пределах кривой Совета индустрии информационных технологий (ITIC) для серверных устройств, это может повлиять на другие компоненты в системе распределения. Трансформаторы PDU могут насыщаться, вызывая большой скачок тока при восстановлении напряжения и приводя к срабатыванию выключателей. Кроме того, статические переключатели передачи могут изменять состояние.
• Гармоники: Системы ИБП с двойным преобразованием изолируют электрические сети и генераторы от гармонических составляющих нагрузки.При работе в экономичном режиме функция фильтрации не работает, и гармоники нагрузки могут проходить непосредственно обратно в систему.
• Тепловой удар: Во время сбоя система передает нагрузку (большую приложенную ступенчатую нагрузку) на инвертор, что приводит к тепловому удару в системе. Этот тепловой удар может вызвать отказ электроники в то время, когда ИБП нужен больше всего .
• F распознавание неисправностей: В нормальном режиме работы, во время отказа ИБП переключается на байпас для дополнительной способности устранения неисправности для срабатывания последующих устройств защиты.Находясь в экономичном режиме, ИБП может быть сложно определить, было ли падение напряжения результатом неисправности и потери входного питания, а также было ли неисправность восходящей или нисходящей. Это может вызвать переключение системы на инвертор во время неисправности, увеличивая время устранения неисправности и подвергая риску персонал и оборудование.

Некоторые производители заявляют, что использование экономичного режима дает дополнительные преимущества. Когда система работает в экономичном режиме, выделяется меньше тепла, поэтому вентиляторы можно отключать, что снижает износ некоторых компонентов и тем самым увеличивает их срок службы.

Расширенный экономичный режим

Из-за достижений в схемах управления микропрограммным обеспечением многие производители обновили свои электрические схемы и создали так называемый расширенный экономичный режим (см. Рисунок 3). У каждого производителя немного разные названия и разные методы работы системы в этом режиме, но в конечном итоге инвертор остается включенным или включенным в цепь, работая параллельно с байпасом, не обрабатывая ток нагрузки.

При включении инвертора в нормальном режиме многие проблемы традиционного экономичного режима устраняются или уменьшаются.

• Время переключения: Когда инвертор уже под напряжением и включен, нет времени, необходимого для включения инвертора. Нагрузка может быть плавно переведена на устройство с накоплением энергии при выходе из строя энергосистемы или в режим двойного преобразования, когда состояние электропитания выходит за установленные пределы.
• Необусловленное питание: Поскольку инвертор включен, нагрузка может плавно переключаться на инвертор.Любые колебания мощности, выходящие за установленные пределы, приведут к переключению нагрузки на мощность с двойным преобразованием.
• Гармоники: Системы ИБП с двойным преобразованием изолируют электрические сети и генераторы от гармонических составляющих нагрузки. Поскольку инвертор подключен и задействован в системе во время расширенного экономичного режима, им можно управлять для поглощения и фильтрации гармонического тока, даже если он не несет нагрузки.

Следует отметить, что поскольку цепь инвертора задействована, с этим связаны некоторые потери.Поэтому общая эффективность расширенного эко-режима может быть немного ниже, чем у традиционного эко-режима.

Заключительные мысли

Традиционный экономичный режим имеет множество негативных последствий, снижающих надежность. Из-за этого операторы центров обработки данных и другие критически важные операторы ранее не хотели подвергать критическую нагрузку большему риску только для того, чтобы сэкономить деньги на эксплуатационных расходах.

По мере того, как операционные бюджеты сокращаются, а эксплуатационные расходы продолжают расти, все больше операторов обращаются к эко-режиму как средству снижения затрат.Производители ответили более совершенными системами эко-режима, которые устраняют многие проблемы надежности, связанные с традиционным эко-режимом. Тем не менее, все еще существуют некоторые проблемы, такие как тепловой удар и распознавание неисправностей, которые необходимо учитывать при внедрении и работе в экономичном режиме. Кроме того, поскольку не все системы с продвинутым экономичным режимом или с высокоэффективным режимом одинаковы, при выборе системы необходимо тщательно обдумать их.

Ситуации, в которых операторы центров обработки данных более склонны к использованию экономичного режима, — это система ИБП, поддерживающая непрерывное охлаждение, и система ИБП 2N, в которой только одна из систем ИБП (A или B) работает в экономичном режиме.

Следует минимизировать количество переходов от эко к двойному преобразованию. Перед включением эко-режима убедитесь, что качество электроэнергии отличное, чтобы не было событий переключения, которые увеличивают риск для нагрузки. Большинство производителей предоставляют возможность переводить ИБП в разные режимы работы без необходимости технической поддержки. Если приближается шторм или событие, которое может повлиять на качество электроэнергии в системе, рекомендуется вывести систему из экономичного режима и снова перевести ее в режим двойного преобразования, пока это событие не пройдет.

Можно вносить изменения и использовать различные режимы работы, чтобы сделать механические и электрические системы более эффективными с точки зрения экономии энергии. Ключ к хорошему критически важному проектированию и эксплуатации объекта — не снижать надежность объекта в процессе.

Об авторе

Кеннет Куцмеда (Kenneth Kutsmeda) — технический менеджер по критически важным вопросам в Jacobs. В течение 20 лет он отвечал за проектирование, проектирование и ввод в эксплуатацию систем распределения электроэнергии для критически важных объектов.Он является членом редакционно-консультативного совета «Инженер-консультант».

Поддержка | Synology Incorporated

Служба ремонта Synology

Synology предоставляет гарантийное обслуживание для всего оборудования. Ремонт осуществляется специалистами Synology, и мы строго следим за каждой деталью процесса, чтобы убедиться, что ваш объект будет отремонтирован должным образом. Расширенная гарантия доступна для некоторых моделей высокого класса для продления срока ограниченной гарантии на оборудование.

Ремонтная служба

Обозначенные элементы будут отремонтированы или отремонтированы в течение гарантийного срока в соответствии со стандартом Synology (с новыми или отремонтированными компонентами), чтобы убедиться, что указанные элементы могут работать должным образом после ремонта.

Пожалуйста, прочтите это перед тем, как приступить к ремонту.

• Прочтите и примите гарантийное соглашение.
• Гарантия может различаться для разных моделей, поэтому убедитесь, что указанный товар находится в пределах гарантии.Узнать больше
• Убедитесь, что вы выполнили контрольный список и определили, что неисправность вызвана аппаратным обеспечением.

Примечание: В нормальных условиях гарантия активируется с даты, указанной в счете-фактуре, выставленном Synology или ее авторизованными дистрибьюторами и торговыми посредниками.

Порядок ремонта

1. Связаться с первоначальным торговым посредником — Для получения услуг по ремонту сначала обратитесь в офис первоначальной закупки или к местным представителям (торговым посредникам или дистрибьюторам).
2. Обратитесь в Synology — Если первоначальный отдел закупок больше не может предоставлять услуги по ремонту по какой-либо причине, свяжитесь с Synology для получения дополнительной помощи.

Чтобы подать заявку на услугу ремонта от Synology, войдите в свою учетную запись Synology.

Примечание:

1. Перед отправкой NAS на ремонт необходимо создать резервную копию личных данных и конфигураций. Synology и ее авторизованные партнеры не несут ответственности за сохранение вашей конфиденциальности и конфиденциальности.
2. Продукт и система будут восстановлены до заводских настроек по умолчанию, и исходные данные невозможно будет восстановить. Synology не несет ответственности за потерю данных во время ремонта.
3. Гарантия распространяется только на продукты Synology. Жесткие диски и любые другие совместимые устройства в комплект не входят.
4. Synology оставляет за собой все права на окончательное решение, которое будет приниматься исключительно и окончательно компанией Synology.

5 причин использовать источник бесперебойного питания (ИБП)

Источники бесперебойного питания (ИБП) используются для предотвращения повреждений в результате потери мощности и обычных электрических происшествий.ИБП обычно используются компаниями, которым необходимо обеспечить минимальное время простоя своих ресурсов, поскольку они гарантируют, что во время кратковременного отключения электроэнергии сетевое устройство может продолжать работать. Короче говоря, непрерывность бизнеса обычно находится в центре внимания… и не зря.

В этой статье обсуждаются некоторые дополнительные преимущества использования вашей сети с источниками бесперебойного питания.

Предотвращение повреждения оборудования

Скачки напряжения не только неудобны, когда дело доходит до управления сетью, они также могут потенциально разрушить ресурсы.Сильный скачок напряжения может вывести из строя маршрутизатор, коммутатор или весь сервер без возможности ремонта. Наличие источника бесперебойного питания гарантирует, что помимо поддержания постоянного потока энергии к устройству, устройство также будет защищено от повреждений скачками напряжения, которые могут разрушить электрические компоненты устройства.

Предотвращение потери данных

Важно отметить, что одним из наиболее важных способов предотвращения потери данных является частое резервное копирование данных.У вас должны быть сильные ресурсы для резервного копирования ваших данных, которые всегда будут выполняться по расписанию. Однако дополнительным соображением для предотвращения потери данных является установка источника бесперебойного питания или нескольких ИБП для вашей сети. Хотя наличие работающей системы резервного копирования может уберечь вас от потери слишком большого количества данных при сбое питания, вы все равно столкнетесь с некоторой потерей данных, если резервная копия не была создана непосредственно перед сбоем. В зависимости от того, сколько данных проходит через вашу компанию, даже несколько минут между резервным копированием и сбоем могут привести к огромной потере данных.Вот почему в первую очередь важно предотвратить отказ сервера или устройства от источника бесперебойного питания. Помимо того, что вы будете знать, что ваши данные в безопасности благодаря регулярному резервному копированию, вы будете знать, что в случае временного отключения электроэнергии или скачка напряжения вам не придется иметь дело с потерей каких-либо данных.

Экономия времени

Представьте себе, когда вы в последний раз могли столкнуться с компьютерной аварией или что-то случилось, когда вы писали документ или работали над чем-то на компьютере.Прекращение того, что вы делаете, пока компьютер перезагружается, отнимает много времени, а также затрудняет возвращение к работе. Выключение системы и необходимость перезагрузки, чтобы вернуться к работе, — это хлопот. Иногда подобные проблемы возникают из-за отключения электроэнергии, которое длится всего несколько минут. Наличие резервного аккумулятора или источника бесперебойного питания может иметь большое значение в подобных ситуациях из-за того, что пока вы ждете восстановления питания, вы все равно можете выполнять свои задачи без перерыва.Это также дает вам возможность сохранить ваши данные, если вы еще этого не сделали.

Предотвращение проблем с подключением

Источники бесперебойного питания обычно используются для защиты коммутаторов и маршрутизаторов от повреждений. Причина этого в том, что в случае скачка напряжения или сбоя в электроснабжении, который влияет на коммутатор или маршрутизатор, вся сеть может быть отключена, что повлияет на способность всех, кто работает в этой области, в результате чего они не смогут выполнить какую-либо работу. Кроме того, любая текущая передача данных будет остановлена, и данные могут быть потеряны.Вот почему наличие ИБП для защиты сетевого оборудования полезно для обеспечения бесперебойной работы даже в те моменты, когда возникают такие проблемы.

Душевное спокойствие

Окончательная выгода связана с душевным состоянием людей, которые знают, что их личные или деловые ресурсы защищены в случае кризиса. Источник бесперебойного питания — это всего лишь еще один способ защитить свою ИТ-среду и обеспечить себе душевное спокойствие, зная, что в случае кризиса ваша система будет иметь наилучшие шансы на защиту и продолжение работы.

Важно учитывать преимущества установки ИБП в вашей сети и то, как это повлияет на вашу сеть, если бы этих преимуществ не было, а на ваше оборудование повлиял какой-то кризис энергоснабжения. Знание возможности потери в таких ситуациях может помочь вам решить, действительно ли резервная батарея может обеспечить вам душевное спокойствие и защиту, которых вы заслуживаете.

Заключение

Примите во внимание преимущества установки источника бесперебойного питания или нескольких устройств в вашу сеть при принятии решения о том, стоит ли это для вашего бизнеса или личных нужд.Хотя установка нескольких источников бесперебойного питания может быть дорогостоящей, она также может быть необходима, если через вашу сеть проходит много данных, которые будет трудно заменить в случае потери. Необязательно делать все это, если потеря данных не нанесет ущерба вашему бизнесу или рабочему процессу. Установка нескольких ИБП может даже не потребоваться, если у вас нет большой сети. Поймите, что даже если вы управляете большой сетью, если одна область сети важнее, чем другая, вы можете успешно установить ИБП в некоторых областях, а не во всех областях.

Лучший способ узнать, подходит ли вам использование источников бесперебойного питания, — это обратиться к ИТ-специалисту, чтобы оценить ваши потребности и определить, какие варианты подходят вам. TVG Consulting — это ИТ-консалтинговая компания, которая с радостью ответит на ваши вопросы по этим вопросам.

Решения для источников бесперебойного питания (ИБП)

Лучшие в отрасли энергоэффективные решения в области энергетики
