Сравниваем что лучше сварочный инвертор или трансформатор.

Статьи о промышленности

В хозяйстве сварочный аппарат необходим и в некоторых случаях без него просто не обойтись. Объясняется это тем, что практически любую работу с металлом нельзя реализовать без использования сварки.

Безусловно, что можно нанять специалиста, но ведь по каждой мелочи не будешь обращаться. Поэтому намного проще и логично использовать сварочный аппарат самому. Соответственно наш разговор будет о сравнении, что лучше сварочный инвертор или трансформатор.

Сварочный трансформатор обеспечивает сварку электродами для любых потребностей в быту и хозяйстве. Главная составляющая качественного сварочного трансформатора это надежность и высокие характеристики. Основные недостатки это большой вес и достаточные габариты, что делает неудобным перенос трансформатора с места на место. Кроме того при отсутствии опыта для выполнения качественной сварки придется долгое время тренироваться.

В сравнении с трансформатором с инвертором намного проще. Он современный и соответственно по габаритам небольшой и повесу достаточно легкий. Так технологии позволили при изготовлении инвертора уменьшить основной вес всей конструкции и наряду с этим увеличить его эффективность при выполнении сварочных работ.

Сварочный трансформатор в отличие от инвертора управляется довольно просто. Сила тога в нем регулируется вращением ручки, соответственно нет никакой электроники только механика. Выставление точности силы тока у инверторов происходит достаточно просто, для этого поворачиваем регулирующую ручку и ставим необходимую силу тока. Подключение инвертора происходит через обычную электрическую сеть при условии, что провода выдерживают нагрузку от 16 до 25 ампер.

Сравниваем, что лучше сварочный инвертор или трансформатор и отмечаем, что использование инвертора неопытному пользователю дает преимущество, так как на постоянном токе намного проще без опыта получить ровный шов в отличие от трансформатора, где необходимы достаточный опыт сварки.

Недостатком инверторов в отличие от сварочных трансформаторов является дорогая цена, неустойчивость к пыли и влаги, а так же чувствительность к высоким скачкам напряжения. Ко всему прочему в инверторах много электронных компонентов, поэтому относиться к ним и использовать их необходимо очень аккуратно.

Так сравниваем, что лучше сварочный инвертор или трансформатор нужно отметить, что для бытовых потребностей достаточно тока 160-200 ампер. Поэтому выбираем устройство в зависимости от потребности. В частности есть характеристика ПНВ=30. Это продолжительность непрерывного включения. Так при 30 % варить можно 3 минуты из 10 на указанной силе тока. В свою очередь 7 минут отдых.







Что лучше: сварочный трансформатор или инвертор?

Время чтения: 8 минут

У любого новичка, впервые зашедшего в сварочный магазин, разбегаются глаза от огромного ассортимента аппаратов. Среди них есть и дорогие, и дешевые, и компактные, и громоздкие, и профессиональные, и любительские. А что уж говорить об их функционале! Одни аппараты предназначены для простейшей ручной дуговой сварки, другие могут выполнять сварку в среде защитного газа, а третьи и вовсе используют плазму для соединения металлов.

Понятно, что начинающему сварщику непросто разобраться в этом разнообразии сварочного оборудования. Поэтому таким мастерам чаще всего советуют приобрести недорогой инвертор для РДС сварки, либо трансформатор. РДС сварка (ручная дуговая сварка покрытым электродом) наиболее проста и понятна для новичка, и многие начинают именно с этой технологии.

Да, аппарат необходимо подбирать исходя из его функционала и возможностей. Только затем обращают внимание на его стоимость и габариты. Тем не менее, сварочный аппарат или инвертор, или трансформатор предназначен для одного и того же — для соединения металлов. Из-за этого даже здесь новички умудряются запутаться, и не могут выбрать оптимальный инверторный или трансформаторный сварочный аппарат.

В этой статье мы расскажем, чем отличается инверторный аппарат от трансформаторного.

И что лучше выбрать для обучения или любительской сварки в гараже и на даче.

Содержание статьи

• Общая информация
  • Что такое трансформатор?
  • Что такое инвертор?
• Трансформатор или инвертор: что лучше?
  • А как же выпрямители?
• Вместо заключения

Общая информация

Что такое трансформатор?

Трансформатор — это наиболее классический представитель сварочных аппаратов. Трансформаторные аппараты повсеместно использовались на протяжении всего 20 века и лишь в начале 21 века начали вытесняться инверторами.

Все современные и старые трансформаторы приспособлены, прежде всего, для ручной дуговой сварки с использованием плавящегося электрода. Такая технология сварки так же является классической и используется до сих пор. Она наиболее проста и понятна даже для новичка.

Сварочный трансформатор осуществляет сварку на переменном токе, этим он существенно отличается от инвертора, который варит на постоянном токе.  Что это значит для вас, как для сварщика? Прежде всего, сварка на переменном токе сложнее. Дуга неохотно поджигается, горит нестабильно. Соответственно швы формировать очень сложно, если у вас нет мастерства в этом деле.

Также применение трансформатора связано с другими трудностями. Зачастую для регулировки силы тока необходимо менять величину индуктивного сопротивления, либо менять величину вторичного напряжения холостого хода. У инвертора есть одна простая «крутилка» для настройки силы тока, а вот с трансформатором придется дольше обучаться.

Зато, трансформаторы мощнее и отлично подходят для сварки любых металлов, даже толстых. Они дешевле, неприхотливы к условиям хранения, чинятся быстро и дешево. Обратная сторона медали — большие габариты. Трансформатор может весить несравнимо много. Вес бытовых моделей достигает 100 кг.

Наверняка, многие новички уже решили, что выбрать: трансформатор или инвертор. Не спешите. Далее мы расскажем об инверторах и вы, возможно, измените свое мнение.

Что такое инвертор?

Инвертор или инверторный аппарат — это современная версия классического сварочного аппарата. Его ключевые достоинства — это компактность (вес зачастую не превышает 10 кг), функциональность (есть встроенные функции, упрощающие поджиг дуги и предотвращающие образованию дефектов), и большой выбор аппаратов. На данный момент, инвертор — это самый популярный тип сварочного оборудования во всем мире. И большая часть покупателей — новички.



Существует небольшая путаница в названиях, с которой может столкнуться начинающий сварщик. Инверторное оборудование — это целый класс, состоящий из разных аппаратов, к ним так же относится полуавтомат.  Но в кругу сварщиков инверторами принято называть компактные сварочные аппараты инверторного типа, предназначенные ТОЛЬКО для ручной дуговой сварки. Если инверторный аппарат может выполнять сварку в среде защитного газа, например, то его принято называть полуавтоматом, а не инвертором.

Запомнили? Инвертор – это инверторный аппарат для ручной дуговой сварки. Все остальные инверторные аппараты (выполняющие TIG, MIG/MAG, FLUX сварку) — это полуавтоматы. Поэтому вопрос «Что лучше: сварочный полуавтомат или обычный инвертор?» является темой для отдельной статьи. Здесь мы об этом не будем говорить.

Читайте также: Рейтинг недорогих сварочных инверторов

Вернемся к особенностям инвертора. В отличие от трансформатора, в основе инвертора лежит блок электрических микросхем. Проще говоря, это «мозги» любого инвертора. Благодаря такой особенности даже самый маленький и легкий аппарат весом в 5 кг может быть оснащен дополнительными функциями. Чаще всего встречаются функции типа форсажа дуги или антизалипания. Они упрощают работу и помогают избежать проблем при формировании шва.

Далее мы расскажем, что лучше сварочный трансформатор или сварочный инвертор. Здесь не все так очевидно, как кажется многим начинающим мастерам.

Трансформатор или инвертор: что лучше?

Итак, теперь вы знаете, что такое трансформатор и инвертор, и каковы их отличия. На этом этапе у вас наверняка возник вопрос: «А какая сварка лучше инвертор или трансформатор?». Мы вас огорчим, но короткого ответа не существует. Поскольку есть множество нюансов. Но, обо всем по порядку.

Прежде всего, трансформатор и инвертор — это два совершенно разных аппарата. У них разное устройство, разный принцип действия, разный способ настройки. Различаются даже габариты и вес.

Инверторы более дружелюбны к начинающим, поскольку снабжаются дополнительными функциями, упрощающими сварку. Но при этом они менее надежны и недостаточно мощные. Трансформаторы сложны в освоении и здесь качество шва напрямую зависит от выбранных настроек и мастерства самого сварщика. Зато они гораздо мощнее и предоставляют вам больше возможностей в будущем.

Отсюда следует простой вывод: трансформаторы необходимы тем, кто всерьез хочет освоить сварочное дело, но не готов тратить большие деньги на мощный инвертор. Трансформатор за сравнительно небольшую цену даст вам гораздо больше возможностей, чем бытовой инвертор. Но вам придется потратить немало времени на изучение теории по настройке такого аппарата.

А вот инвертор понравится всем дачникам и гаражным умельцам, которым нужно пару раз в году что-то подварить. Они не хотят долго разбираться с настройками и возиться с транспортировкой аппарата. Но чтобы получить более мощный аппарат, им придется купить дорогой профессиональный инвертор либо тот же трансформатор.

А как же выпрямители?

Опытные мастера наверняка заметили, что в этой статье мы не рассказали про еще один интересный тип сварочного оборудования. Речь идет о выпрямителях. Многие новички даже не слышали о таких аппаратах, хотя выпрямитель может стать идеальным вариантом при выборе первого сварочника.

Выпрямитель во многом схож с трансформатором. Он такой же громоздкий и мощный. Но есть одно ключевое отличие. Дело в том, что трансформаторный аппарат осуществляет сварку на переменном токе. Отсюда и множество трудностей с поджигом дуги и ведением шва. Выпрямитель лишен этого недостатка. Он, как и инвертор, осуществляет сварку на постоянном токе. Поэтому новичку проще поджечь дугу и в целом управляться с аппаратом.

Большинство выпрямителей заточены так же под ручную дуговую сварку, так что с этим у вас не будет проблем. Выпрямитель так же надежен, как и трансформатор, поскольку в нем редко встречаются электронные компоненты. Ни один дешевый бытовой инвертор не сравнится по надежности с выпрямителем или трансформатором.

Именно поэтому, задавая вопрос «Что лучше: сварочный трансформатор или инвертор?» вспомните про выпрямитель. Это отличный аппарат как для новичка, так и для практикующего мастера.

Вместо заключения

Нет однозначного ответа на вопрос, какой сварочный аппарат лучше — инвертор или трансформатор. Дело в том, что сварочный инвертор или сварочный трансформатор — это два принципиально разных аппарата. И хоть оба они предназначены для РДС сварки, их суть различается. Наша рекомендация: если подбираете аппарат для дачи, чтобы пару раз в год подварить теплицу, то выбирайте недорогой инвертор. Они проще в освоении, компактнее и легче.

Ну а если вы планируете обучаться и хотите аппарат «на вырост», то присмотритесь к трансформаторам или выпрямителям. Они тяжелее и сложнее в транспортировке, зато стоят столько же, сколько хороший инвертор. При этом гораздо мощнее и даже бытовые модели выдают силу тока до 300 Ампер.

Но учтите, что при использовании трансформаторов или выпрямителей у вас нет права на ошибку. Правильно выставите настройки — получите шов отличного качества. Здесь аппарат не будет помогать вам, как в случае с инвертором. Но мы считаем, что это скорее плюс, чем минус. Поскольку обучившись работать с трансформатором, вы потом сможете варить любым аппаратом, будь он трансформаторный, инверторный или полуавтоматический. Так же не забывайте про выпрямители, это тоже отличный аппарат для новичка. Желаем удачи в работе!

Watch this video on YouTube

Какой сварочный инвертор выбрать?

Большинство домашних умельцев стремится приобрести сварочный аппарат в личное пользование. И все чаще выбор останавливается на инверторе – компактном оборудовании, привлекающим внимание современным дизайном. Чем же еще, кроме небольших размеров и массы, инвертор отличается от привычного сварочного трансформатора? По каким характеристикам он его опережает, а по каким – отстает? Для определения, что лучше выбрать, трансформатор или инвертор, и какими характеристиками должна обладать оптимальная модель, следует подробнее ознакомиться с различными типами сварочных аппаратов.

Особенности сварочного инвертора

Принцип действии сварочного трансформатора заключается в получении электрического тока от сети и снижении его до определенного значения. При этом сила тока повышается до величины, достаточной для образования электрической дуги между электродом и металлической поверхностью. Тепло от этой дуги и расплавляет металл. Процесс работы инвертора более сложный, в его основе лежит принцип двойного преобразования тока:

• выпрямление переменного тока, поступающего от сети и имеющего частоту колебаний 50 Гц;
• сглаживание помех, присутствующих в выпрямленном токе;
• трансформация полученного выпрямленного тока в переменный с высокой частотой колебаний;
• понижение напряжения высокочастотного тока, приводящее к повышению силы тока до величины 100-250 А, достаточной для ведения сварочных работ;
• выпрямление высокочастотного тока с целью получения требуемых характеристик на выходе.

Наличие электронных устройств в аппарате не только улучшает параметры сварочного тока, но и предоставляет ряд опций, которые отсутствуют в сварочном трансформаторе и значительно облегчают работу новичков. Среди них:

• «Горячий старт» («Hot Start»). Обеспечивает создание мощной пусковой дуги, благодаря автоматическому повышению силы тока при зажигании дуги.
• «Антизалипание» («Anti-Stick»). В момент прихватывания электрода автоматически прекращается поступление на него электрического тока. При разъединении электрода с металлической поверхностью нормальные сварочные режимы восстанавливаются автоматически.
• «Форсаж дуги». Эта функция имеется не во всех моделях. Состоит в автоусилении сварочной дуги при критическом приближении электрода к детали, что сводит к минимуму риск залипания.

Инверторы эффективны при сварке стали различных марок, в том числе нержавеющей, цветных металлов и сплавов, чугуна. Для работы можно применять электроды любого типа.

Как правильно выбрать хороший сварочный инвертор?

При покупке аппарата для дома нет смысла приобретать дорогое профессиональное оборудование, достаточно качественного прибора для бытового применения. Аппараты для РДС сейчас обозначаются аббревиатурой ММА (Manual Metal Arc).

При решении вопроса, какой сварочный инвертор лучше выбрать для использования дома или на даче, следует учитывать:

• Диапазон допустимых напряжений. Если вы собираетесь применять сварочник в местах, которым присущи скачки напряжения, то отдайте предпочтение устройствам, способным функционировать при отклонении напряжений от нормальной величины на 20-30%. Бытовая модель «Интерскол ИСА-160/7,1» способна работать даже при 150В и держать стабильную дугу при использовании электродов D 3 мм. Этот нетребовательный к условиям работы, компактный аппарат имеет наплечный ремень и может применяться для работ на высоте. При низком входном напряжении могут работать «ЗУБР ЗАС-190» и «Ресанта САИ-220», для которой характерно отсутствие деталей из полимеров. Но последняя модель вызывает нарекания из-за вероятности легкого сбоя настроек при переноске или прикосновении.
• Номинальный сварочный ток. Это ток, при котором прибор работает без перегрева. Запас по данной величине должен составлять не менее 50%. Это позволяет производить сварочные мероприятия при значительном снижении напряжения и длине кабелей более 5 м. К тому же производители часто указывают завышенную величину.
• Продолжительность нагрузки. Указывает, какое время аппарат может работать без перерыва, какова продолжительность перерыва. Обозначается буквами ПВ – продолжительность включения.
• Наличие или отсутствие функций – форсажа дуги, антиприлипания и горячего старта.
• Диапазон регулирования сварочного тока. Для выполнения широкого перечня разнообразных работ рекомендуется выбрать инвертор с большим интервалом токов. Величина сварочного тока определяет, электроды какого диаметра можно использовать при работе с данным аппаратом. А от толщины электрода зависит допустимая толщина свариваемого металла.

Таблица величин сварочного тока (А) для электродов различных диаметров и типов

Вид покрытия	Диаметр электродов, мм
	1,5	2,0	2,5	3,2	4	5
Рутиловое	30-60	50-80	60-110	90-140	140-200	190-250
Фторо-кальциевое	50-75	60-100	70-120	110-160	160-220	210-260

Таблица зависимости толщины свариваемого металла от диаметра электродов

Диаметр электродов, мм	1,5	2,0	2,5	3,2	4,0	5,0
Толщина металла, мм	1,5-2	1,5-3	1,5-5	2-12	4-20	От 10 мм

инвертор или трансформатор? / Новости / Труборезофф.

ру

В современной промышленности существуют разные типы сварки. Каждый агрегат имеет как свои преимущества, так и свои недостатки. Опытный специалист сразу знает, какой тип сварки лучше использовать для конкретных рабочих условий. Но, далеко не каждый человек может уследить за прогрессом современных технологий и сварочных методик. В данной статье мы попробуем разобраться в преимуществах каждого типа сварочных методов, а также попробуем разобраться, какой сварочный аппарат лучше: инвертор или трансформатор. В данной статье мы будем пользоваться опытом практикующих мастеров, а также советами экспертов интернет-магазина «Труборезофф».

Методы сварки

• Самой распространенной современной методикой сварки по праву считается метод ручной сварки с штучными электродами. В международной терминологии данный метод обозначается как ММА. Популярность метода продиктована его простотой и мобильностью сварочных аппаратов. Именно эти требования являются наиболее актуальными для бытового монтажа или небольших объемов работ. Одним из лучших производителей сварочного оборудования на современном рынке признана финская компания Kemppi. Топовой серией сварочного оборудования от данного бренда для методики ММА сварки являются установки MASTER MLS.
• В сварочной технологии существует такое понятие как «эстетика шва». Ровный и красивый шов необходим на самых ответственных участках проведения сварочных работ. Естественно, аккуратность шва не должна сказываться на его надежности и способности выдерживать эксплуатационные нагрузки. Для создания «эстетичных» сварочных швов применяют технологию ручной сварки неплавящимся электродом. Данная технология называется TIG. Одной из лучших серий от компании Kemppi на мировом рынке для метода TIG сварки является серия MasterTig MLS.
• Самый производительный современный метод сварки — полуавтоматическая сварка плавящейся проволокой. В международной терминологии данный метод называется MIG. Главное его преимущество — высокая производительность. Но, стоит иметь ввиду, что от этого несколько страдает параметр «красоты» шва, а также устройства для MIG сварки не обладают той мобильностью и комфортом, которые имеет технология ММА сварки. Топовым устройством для данного типа сварки на сегодняшний день считается сварочный аппарат Kempact Pulse 3000 от финской компании Kemppi.

Методика сварки также подбирается в зависимости от типа свариваемых материалов.

Трансформатор или инвертор?

Преимущество трансформатора заключается в его дешевизне и простоте использования. Под сварочным трансформатором подразумевают непосредственно силовой трансформатор и дроссель, которые работают на переменном токе. Недостатки трансформатора — это низкое качество сварочного шва. Помимо того, что шов будет неаккуратным, у мастера без опыта практически гарантирован и низкокачественный итоговый результат, так как в трансформаторе довольно сложно точно регулировать рабочие параметры. Также не стоит забывать о крупных габаритах трансформатора.

Инветор является источником питания для сварки, который работает на основе высокочастотных транзисторов. Главные преимущества — легкий вес, компактные габариты и возможность легко корректировать рабочие параметры. Помимо высокого качества сварочного шва, преимущество инвертора заключается еще и в очень низком потреблении электрической энергии. Единственный недостаток данного типа источников питания — высокая цена по сравнению с трансформаторами.

Инвертор или трансформатор? Отличия, преимущества и недостатки

Сварочные работы всегда пользовались спросом, они помогают решать множественные проблемы в быту и на промышленных предприятиях. Еще в недалеком прошлом люди самостоятельно создавали сварочные аппараты с применением специальных трансформаторов. Это связывалось с дефицитом оборудования на рынке, с различными ограничениями и стоимостью. Сейчас же на полках магазинов располагается огромное количество сварочных аппаратов. Поэтому встает вопрос: «что выбрать и какие отличия инвертора и трансформатора существуют»? Рассмотрим основные позиции по каждому направлению.

Процедура сварки

Процесс проведения сварочных работ схожий и обладает теми же принципами. Но существуют недостатки трансформатора, которые связываются с неустойчивостью дуги и отсутствием стабильности работы. Трансформатор полностью зависит от работы сети. Если напряжения окажется недостаточным, то происходит разбрызгивание металла. Если рассматривать с технической стороны, то инвертор будет располагать специальной плавной регулировкой тока, не говоря о таких дополнениях, как Arc-Force или Hot-Start.

Также, преимущества инвертора в данном направлении можно выразить в более низком потреблении электрической энергии. Это позволяет запитывать оборудование от автономных электрогенераторов. Некоторые специалисты отмечают, что потребление установок сравнимо с двумя электрочайниками.

Габариты и масса

Важными достоинствами современного инвертора считаются небольшие размеры и низкий вес. Достигнуть такого положительного результата удалось благодаря физике тока. При повышении частоты в тысячу раз размеры обмоток уменьшаются в разы. В некоторых случаях трансформатор в магазинном сварочном аппарате достигает размеров пачки сигарет. Гораздо приятней работать с весом в 4 кг против 40.

Стоимость

Последний фактор, который отличает продукцию между собой – это ценник. Здесь преимущества трансформатора очевидны, ведь стоимость обычно в 2-3 раза дешевле. Но нельзя забывать о сопутствующих тратах, куда входит электроэнергия, обслуживание, а также качество конечного результата.

Именно поэтому недостатки инвертора по данному критерию полностью нивелируются. В общем разрезе цена на оборудование и специальные комплектующие составляет не более 5-8 %. Поэтому суммарная экономия от использования магазинного изделия нового типа будет сохранять около 10% средств.

Итоги

В заключение следует сделать вывод, что лучше магазинного, проверенного аппарата ничего нет. Не нужно мнимо экономить, ведь сейчас доступно большое количество интересных решений, которые упростят вашу жизнь, повысят качество конечного результата. Если потребовалось купить сварочный инвертор, магазин «Интера» лучший вариант – здесь предлагают лучшие цены и доставку. При возникновении сомнений обсудите отдельные моменты со специалистами по контактным телефонам: 8 (863) 276-96-13, 8 (928) 606-65-17.

Инвертор или трансформатор: что лучше, критерии выбора, плюсы и минусы

Каждый из начинающих сварщиков, желающих приобрести для дома аналогичное оборудование, задумывался — в чем разница между сварочным аппаратом и инвертором.

Первый вариант предельно прост в эксплуатации, но громоздкий, тяжелый, да и функциональные возможности ограничены, плюс большой расход электрической энергии.

Второй вариант практичен: производит соединение металлов в любой плоскости с хорошими показателями, но боится низких температур, а его высокая стоимость отпугивает потенциальных покупателей.

Дилемма выбора

Для решения вопроса: инвертор или трансформатор что лучше — надо подробно рассмотреть особенности работы каждого агрегата. Много лет именно трансформаторное оборудование считалось идеальным для прочного соединения металлических конструкций и деталей, оно использовалось для резки металла, если мощности газового резака было недостаточно.

Конструкция аналогичного оборудования не отличается сложностью: две обмотки, на одну из которых поступает переменный ток от сети. Агрегаты выпускались с подключением к трехфазной сети, их разделяют на большие и малые, но оба варианта отличаются большой массой. Для исполнителя такое оборудование безопасно, т. к. напряжение на холостом ходу не поднимается выше 48 В.

Трансформаторный аппарат применяется для сварки углеродистых сталей, изделий из чугуна и даже алюминия. Малые агрегаты используют ступенчатое переключение, а в крупных аппаратах регулирование происходит за счет сближения или разведения обмоток на определённое расстояние.

Инверторы — это аппараты с электронной начинкой, с помощью которой переменный ток преобразуется в постоянный и наоборот. Аналогичное

оборудование намного компактнее по габаритам и весу, поэтому использовать можно в любом месте, удобно устроив изящный корпус на плечевом ремне. Такие малые размеры достигнуты за счет применения нанотехнологий. Вот в принципе и всё, чем отличается трансформаторный сварочный аппарат от инвертора.

[/stextbox id=’alert’]Важно! Не каждый домашний мастер сможет выделить средства из домашнего бюджета на приобретение инвертора, т. к. аналогичное оборудование окупается только при частом использовании.[/stextbox]

Отличия между ними

Для наглядности и решения вопроса, чем инвертор отличается от трансформатора, приведём таблицу основных параметров этих агрегатов.

Характеристика	Трансформаторный аппарат	Инвертор
Параметры напряжения	220—380 В ±5—10%	220—380V +15%, -30%
Защита	отключение при КРЗ	переход на холостой ход: при КРЗ, перегреве, залипании электрода
Параметры тока/регулировка	переменный/грубая	переменный и постоянный/плавная
Дополнительные функции	нет в наличии	·         регулировка силы тока по параметрам сварки, ·         легкая активация дуги, ·         Сила дуги, ·         отключение изделия при прилипании электрода.
Вес аппарата	внушительный	малый
Необходимая квалификация исполнителя	без опыта выполнения работ	высокая
Мобильность	низкая	высокая
КПД	не более 50%	высокий
Цена ремонта	низкая	очень высокая
КП (коэффициент прерывистости)	отсутствует	при максимальной силе тока
Величина силы тока	нет ограничений	ограничения по КП

Вывод такой: трансформатором легче пользоваться начинающим сварщикам для приобретения опыта, а затем уже переходить на инвертор.

Ю. И. Алексеев, образование: ПТУ, специальность: сварщик 6 разряда, опыт работы: с 1998 года: «Выбор сварочного оборудования во многом зависит от бюджета организации, но рачительный хозяйственник всегда найдет средства для закупки высокопроизводительного аппарата, чтобы повысить качество работ».

Где применяется?

Для правильного решения, что лучше сварочный трансформатор или инвертор, нужно рассмотреть их преимущества и недостатки, а также выяснить, в каких случаях надо использовать тот или другой аппарат.

Трансформаторные агрегаты

Плюсы:

• простая конструкция,
• надежная эксплуатация, недорогой ремонт,
• невысокая цена,
• не боится перегрева, а также минусовых температур при работе на открытых площадках,
• в конструкции отсутствуют детали, которые выйдут из строя при механическом повреждении.

Минусы:

• негативно относится к перепадам напряжения,
• грубая регулировка параметров,
• крупные размеры, тяжелый вес,
• требуется трехфазная линия,
• большое потребление электроэнергии.

Трансформаторы имеют одинаковое количество позитива и негатива.

Инверторные аппараты

Положительные качества инверторов:

• компактные размеры и легкий вес,
• много функций, которые улучшают качество сварки,
• точная шкала настроек,
• малое потребление электричества,
• стабильность дуги при перепадах напряжения,
• подключение к любой электрической сети.

Недостатки:

• боится перегрева,
• нужны перерывы в работе,
• чувствительность к ударным нагрузкам,
• высокая стоимость.

Инверторные аппараты имеют существенные плюсы и незначительные негативные свойства.

Дачные работы

Вдали от города, в окружении природы постоянно требуется выполнение таких работ:

1. Установка каркасов для парников.
2. Разветвление труб для организации качественного полива,
3. Ремонт инвентаря, ворот и ограждения.
4. Если имеется гараж, то и там требуются сварочные работы.

Раньше все работы выполнялись трансформаторами, но в частном владении они были не у каждого дачника. С появлением инверторов выполнять такие виды работ стало намного легче и проще — каждый желающий, даже не имея опыта, сможет отремонтировать старую или сварить новую конструкцию.

Домашнее использование

В своем доме, особенно когда он находится в пригороде, для сварщика всегда найдется работа, здесь лучше применить инвертор, так как внешний вид шовных соединений имеет приоритет.

Мужской клуб

Гаражные кооперативы часто называют клубом по интересам: стоит пойти туда на несколько минут, например, чтобы принести консервацию или картофель, а пропасть до вечера, потому что для мужчины всегда найдется срочная работа. Немаловажным фактором является наличие инвертора, так как товарищей в кооперативе много, а всем требуется срочный мелкий или крупный ремонт. Если мастер разбирается в автотехнике, то в очередь к нему записываются за несколько дней.

Кузнечных дел мастера

Продолжатели знаменитого Гефеста часто работают с крупными деталями, чтобы создать уникальную композицию, а кованые детали производятся из толстого, иногда витиевато закрученного металла, поэтому им больше подойдет мощный агрегат трансформаторного типа.

Монтаж кованых изделий

Когда мастер-кузнец выполняет работы с ажурными конструкциями, где использовался метод холодной ковки, то применяется только инвертор, чтобы не покоробить изделия при сборке их в единую композицию. Трансформатор в этом случае неуместен — нужно сохранить для зрителей художественную ценность, где шовные соединения будут едва заметны, да и только профессиональным знатокам.

Для автосервиса

На крупных СТО свободного пространства много, поэтому разные работы, например, по рихтовке или сварке полуавтоматом выполняются в разных цехах, а для частного предпринимателя идеалом будет многопрофильный инверторный аппарат, где на борту имеются такие режимы:

• сварка ручным методом с применением электродов (MMA),
• для кузовных работ подойдет полуавтомат MIG,
• мелкий ремонт выполнит функция TIG (аргонная сварка),
• контактные работы с одной стороны выполнит СПОТТЕР.

Такое изделие занимает мало место на полке для хранения, обладает высокой мобильностью и малым весом.

Производственные процессы

Все работы на производстве выполняются согласно технологическим требованиям, прописанным в ГОСТах, поэтому для тяжёлого машиностроения приемлемы трансформаторы, а для автомобилестроения и электроники нужны инверторные аппараты.

Стройка собственного дома

При обвязке фундамента для связки арматуры используют трансформатор, да и при прокладке подвода и отвода водоснабжения с трубами большого диаметра он справляется успешно и без проблем. Поэтому в таких случаях преимущество применения аналогичной техники очевидны.

Для профессиональных компаний и отдельных строителей

Инверторное оборудование обеспечивает, конечно же, отличное качество, так как компактно и мобильно, а подключение возможно на этаже, в квартире, а не на распределительном электрическом щитке, где присутствуют три фазы. Стоимость инвертора не будет резко выделяться по сравнению со сметой на строительство.

Выводы

Домашние мастера иногда стоят на распутье, не в состоянии решить, какое оборудование приобрести для нужд — громоздкий, но дешёвый трансформаторный агрегат или компактный, дорогой инвертор. Первый вариант среди современных моделей встречается редко, поэтому большим спросом среди российского потребителя пользуются инверторные аппараты, потому что мобильны, многофункциональны и легки в эксплуатации.

При постоянно использовании такая дорогая техника окупается уже в течение первого года эксплуатации, но выбор остается за пользователем.

Загрузка…

Что приобрести: сварочный трансформатор или инвертор

Сварочное оборудование имеет разное назначение. Все зависит от типа работ, нагрузки в сети, а также от профессионализма сварщика.

Трансформатор для сварки может выдерживать длительные нагрузки, поэтому возможна его эксплуатация на протяжении всего рабочего дня, этот аппарат хорошо сопрягается с таким прибором, как осцилятор. Оборудование имеет качественную защиту от перегрузок, отлично реагирует на нестабильность напряжения, поэтому его чаще всего выбирают для производственных нужд. К недостаткам можно отнести: не комфортность в регулировке напряжения и тока.

Инвертор – малогабаритное оборудование, доступно происходит регулировка напряжения и тока (при отсутствии электрической дуги).

Аппарат такого назначения не рассчитан на длительный период беспрерывной работы, поэтому на каждой модели указаны конкретные режимы работы инвертора. Эти приборы лучше эксплуатировать в стабильных климатических условиях, без перепадов температур, а также категорически запрещено использовать во влажных и сырых условиях. Не рекомендовано применять в помещениях: пыльных, а также с наличием металлической стружки.

Чтобы лучше понять отличие этих двух приборов, которые могут выполнять сварочные работы, постараемся провести небольшой анализ сварочного оборудования таких типов.

Чем отличается инвертор от трансформатора

Сварочный трансформатор – это прибор, выполняющий одновременно несколько функций: трансформирование, выпрямление и балансирование напряжения. Имеет большие габариты, рассчитан на работу, на следующих площадках: заводах, стройках, портах и в промышленных цехах.

Хочется сказать, что промышленность выпускает множество модификаций сварочного оборудования, в том числе и универсального назначения. Типичным представителем такого производства есть компания, выпускающая сварочный аппарат Сварог цена на который разная, равно как и модельный ряд. Ознакомиться с оборудованием можно на сайте производителя. Стоимость зависит от технических характеристик аппаратов, их габаритов и функционального назначения.

Принцип действия инвертора основан на преобразовании входящего переменного напряжения, в постоянное, а также существует возможность преобразования токов в нужные для использования в этом оборудовании. Эксплуатация допускается в большом разбросе сетевого напряжения, без изменения основных выходных частотных параметров.

Для нечастого использования приборов для сварочных работ, например, дома, на даче, в гараже – выгоднее покупать инвертор.

Сварочный инвертор имеет надежную защиту от «скачков» как по напряжению, так и по току, также есть хорошая защита от перегрева, при любых допустимых режимах использования.

При правильном выполнении всех инструкций и рачительном отношении к аппаратуре, вы надежно защищаете инвертор от выхода со строя.

Работа инвертора происходит с применением электродов, для создания электрической дуги.

Электроды бывают разного назначения, их использование зависит от характера рабочих поверхностей, а также величины и прочности прокладываемого шва. Купить электроды для ручной сварки можно в специализированном обычном или интернет-магазине. Они имеют разные марки, это связано с возможностью сваривать разноименные материалы или трудно свариваемые.

Квалифицированные сварщики отлично разбираются во всех этих нюансах, для новичков – все указано в техпаспорте инвертора.

Стоит помнить, что электроды одной и той же марки, не могут качественно подходить для всех видов работ. Качество шва зависит как от материала, находящегося в работе, так и от правильно выбранного электрода. Сложностей с выбором электродов,  не может быть, ведь на каждой упаковке товара написано его назначение.

Инвертор

против сварочного аппарата трансформатора: что лучше для ваших нужд?

0

Последнее обновление: 9 февраля 2021 г.

Электросварочные аппараты эксплуатируются более 100 лет. Как и любая технология, сварочные аппараты в настоящее время значительно усовершенствованы, чем в предыдущие десятилетия.

Однако есть что сказать и о надёжности старого образца. Когда речь идет о трансформаторных или инверторных сварочных аппаратах, у многих профессионалов в области сварки есть выбор.

Однако ваши предпочтения должны зависеть от того, какой из них лучше подходит для выполняемой работы. Чтобы помочь вам, мы собрали всю важную информацию о сварщиках, чтобы вы могли лучше понять, как они работают, и, наконец, выберите ту, которая вам больше всего подходит. Вот подробное описание инверторных и трансформаторных сварочных аппаратов. Читай дальше!

---

Обзор инверторного сварочного аппарата

Кредит: Рижка Назар, Shutterstock

Как это работает?

Инверторный сварочный аппарат преобразует переменный ток в выходное напряжение с более низким полезным напряжением.Например, от источника питания 240 В переменного тока до выходного напряжения 20 В постоянного тока. В инверторных приборах для преобразования мощности используется пара электронных компонентов.

Напротив, традиционные трансформаторные приборы в основном полагаются на один большой трансформатор для регулирования напряжения. Инвертор работает путем увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.

Это делается с помощью электронных кнопок, которые быстро включают и выключают питание (до одной миллионной секунды).Используя этот способ управления источником питания до того, как он попадет в трансформатор, можно значительно уменьшить размер трансформатора.

Примечательные особенности

Повышенная эффективность

С помощью инверторного сварочного аппарата вы можете отрегулировать профиль сварного шва в соответствии с требуемой толщиной. Инверторные сварочные аппараты улучшают внешний вид сварного шва и в то же время поддерживают качество сварки.

Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при продолжительной работе. Обычно они используют минимальное количество фильтрующего металла. Они эффективно снижают тепловложение и обеспечивают превосходную производительность.

Эффективность и энергосбережение

Не только инверторные сварочные аппараты энергоэффективным, но и обратно без напряжения и без стоимости подключения. Эти инверторные сварочные аппараты являются идеальной заменой обычным сварочным аппаратам, когда дело доходит до выработки тепла и потребления энергии.

Инверторный сварочный аппарат имеет выходную мощность до 93% по сравнению с обычными сварочными аппаратами.Уровень производства обычных сварщиков составляет 60%. Инвертор значительно уменьшает трансформатор, размер реактора и вес сварщика.

Сравнимые потери мощности (в основном, потребление энергии в проводнике и потери в магнитном сердечнике) также значительно уменьшены.

Холодильная установка

Эти превосходно сделанные инверторные сварочные аппараты имеют внутренний охлаждающий вентилятор. Он снижает рабочее тепло и предотвращает выработку дополнительного тепла. С помощью охлаждающих вентиляторов машины не только перестают перегреваться, но и приводят к увеличению срока службы устройств.

Кредит: Сергей Храмов, Shutterstock

Выходное напряжение и текущая стабильность

Многие традиционные сварочные аппараты используют переменный ток (АС), и, следовательно, эти аппараты не обеспечивают непрерывного тока и выходной мощности.

В таком случае дуги этих машин нуждаются в нескольких повторных зажиганиях, примерно от 100 до 120 раз в секунду. В отличие от обычных сварочных аппаратов, инверторный сварщик быстро выделяет тепло.

Эти машины могут поддерживать постоянный ток.Он предотвращает нестабильность напряжения и температуры, поскольку эти машины имеют защиту от помех. По сути, сварочные аппараты обладают защитой от помех и имеют более низкую вероятность изменений температуры и колебаний напряжения.

Поскольку направление тока и напряжение часто меняются, традиционные инверторные сварочные аппараты используют переменный ток. Дуга может быть погашена и зажжена до 120 раз в секунду. Дуга непостоянна и горит постоянно. Это приводит к продолжительному нагреву. А его прочность снижает сварной шов.

Методы IGBT

Эти инверторные сварочные аппараты могут быстро собирать электроэнергию от любого устройства тока затвора. Это возможно благодаря технологии биполярных транзисторов с изолированным затвором. Переключатель инверторного сварочного аппарата также работает быстро и потребляет меньше энергии для выполнения заключительной операции.

Компактная и легкая модель

Благодаря минимальной конструкции инверторный сварочный аппарат можно использовать практически везде. По сравнению с другими традиционными сварочными аппаратами эти сварочные аппараты компактны.Вы можете разместить их в любом компактном пространстве благодаря компактной конструкции устройства.

Конструкция достаточно компактна, поэтому вы можете полностью хранить ее в ограниченном пространстве. Вес и размер трансформатора будут значительно уменьшены, поскольку частота инверторного сварочного аппарата намного выше рабочей частоты.

Аналогичным образом, значительное увеличение размера, веса реактора и рабочей частоты будут значительно сведены к минимуму.

Плюсы

• Низкое энергопотребление.
• Обеспечивает превосходный контроль электрической дуги.
• Поставляется с охлаждающим вентилятором для защиты деталей от нагрева.
• Это портативный.

Минусы

• Они менее долговечны по сравнению с обычными трансформаторными сварочными аппаратами.
• Дорогой ремонт.

---

Обзор сварщика трансформаторов

Кредит: Владимир Ненезич, Shutterstock

Как это работает?

Сварочные аппараты с трансформатором — более традиционный вариант сварки.Эти высокопроизводительные устройства являются «рабочей лошадкой» в отрасли и требуют питания от сети. В основном они используются для промышленной сварки прутков. Они бывают размерами от 250 А до 600 А при 415 В.

Сварщик трансформатора позволяет сварщику выбирать выходной ток, перемещая обмотку ближе или дальше от вторичной обмотки. Он также может перемещать магнитный шунт внутри и из сердечника трансформатора, используя последовательный реактор насыщения с изменяемым подходом последовательно с выходным вторичным током, или просто позволяя сварщику выбирать выходное напряжение, нажимая на вторичную обмотку трансформатор.

Эти приборы трансформаторного типа обычно являются наиболее экономичными.

Отличительные особенности

Особенностью трансформаторного сварочного аппарата является то, что на электрод подается переменный ток. Это означает, что преобразование активировано. Из-за этого увеличивается разбрызгивание металла, что, в свою очередь, сказывается на качестве шва.

КПД трансформатора составляет около 80%, так как большая часть энергии используется для нагрева «железа» прибора. Устройства разделены на домашние, производящие ток до 200 ампер, профессиональные и полупрофессиональные, до 300 ампер, а еще один — более 300 ампер.

Когда дело доходит до использования прибора в домашних условиях, используется однофазный электрический ток 220 вольт. Однако в большинстве специализированных устройств часто используется трехфазный ток 380 В.

Надежность

Большинство людей спорят о надежности сварщика. На протяжении почти столетия трансформаторные сварочные аппараты подвергались комплексным исследованиям и разработкам для создания надежных и прочных аппаратов, в то время как инверторным сварочным аппаратам уделялось такое же внимание только 30 лет.

Сварочные аппараты с трансформатором более надежны по сравнению с лучшими инверторными сварочными аппаратами. Однако за последние годы разрыв значительно сократился. Те дни в 1990-х годах, когда отказы инверторов вызывали кошмары, прошли.

Кредит: kofana12, Shutterstock

.

Возможные ограничения

Общая тенденция состоит в том, что трансформаторные сварочные аппараты более просты, но надежны, в то время как инверторные сварочные аппараты могут объединять множество разнообразных процедур с меньшей надежностью.

Другое соображение — это то, как устройство будет ограничивать вас в среднесрочной и долгосрочной перспективе. Если за этими устройствами правильно ухаживать, они могут прослужить значительное количество времени. Если у вас есть трансформаторный сварочный аппарат, он будет крупнее и менее многофункциональным по сравнению с инверторным сварочным аппаратом.

Вы бы хотели приобрести дополнительное оборудование, чтобы иметь такую ​​же производительность, что и инверторный сварочный аппарат? Или вам требуется надежность сварочного аппарата на базе трансформатора, но вам также нужно что-то, что вы можете носить с собой в качестве резервного, которое обеспечивается инверторным сварочным аппаратом?

Простой

Некоторые области применения могут привести к преждевременному разрушению инверторных сварочных аппаратов, например, из-за дополнительных загрязняющих веществ в воздухе и высокой влажности. Производители пытались создать продукты, более устойчивые к поломке из-за экологических проблем.

Однако они всегда более склонны к неудачам. Если ваша машина выйдет из строя, вы не сможете использовать ее, пока она не будет отремонтирована. Но как это повлияет на вашу повседневную деятельность? Если вы просто любитель, это не помешает осуществлению важных проектов и не повлияет на ваш доход.

Несмотря на то, что ваша машина имеет решающее значение для бесперебойной работы вашего бизнеса, вы должны учитывать влияние простоев, которые могут у вас возникнуть.Если окружающая среда, в которой вы находитесь, способствует преждевременному выходу из строя и находится вне вашего контроля, стоит иметь более надежное устройство, которое проще по сравнению с универсальным устройством, которое не работает.

В таком случае лучше всего подойдет трансформаторный сварочный аппарат, поскольку он прочен, надежен и редко выходит из строя.

Область применения

Сварочные аппараты для трансформаторов — это неприхотливое оборудование, которое используется практически во всех сферах человеческой деятельности, где необходимы сварочные соединения для железных металлов.

Приборы используются для следующих целей:

• Ремонт и прокладка трубопроводов.
• Сварка водопроводных трубопроводов.
• Устройство металлических конструкций на стройплощадке.
• Соединение листовых материалов, два в стык и внахлест.

Плюсы

• Начальная стоимость невысока.
• Идеален для ремонта фермы.
• Сварщик не требует обслуживания.
• Эксплуатационные расходы также относительно низкие.
• Высокая надежность.

Минусы

• Зажигать дугу сложно.
• Чувствителен к снижению напряжения в сети.

---

Что вам подходит?

Хотя инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, не все из этих преимуществ могут быть вам полезны. Окончательный выбор в конечном итоге сводится к предпочтениям пользователя.

Мы предоставили вам все необходимое, чтобы помочь вам учесть ваши требования и выяснить, что вам подходит. Кроме того, мы составили список различий между инверторными и трансформаторными сварочными аппаратами с учетом таких факторов, как долговечность, вес, стоимость и т. Д.

Начнем прямо сейчас!

Стойкость

По сути, трансформаторы имеют более высокие рабочие циклы. Следовательно, теоретически они могут решать более тяжелые задачи, чем инверторные сварочные аппараты.На данный момент инверторы новые в магазинах, поэтому их долговечность сомнительна.

В настоящее время мы знаем о долговечности трансформаторных сварочных аппаратов, поскольку они используются достаточно долго, чтобы анализировать и повышать их долговечность. Тем не менее, инверторная технология невероятно увлекательна, поскольку вы можете упаковать большую мощность в небольшой легкий корпус.

Стоимость

Между сварщиками инверторов и трансформаторов ведутся давние дебаты о ценах. Многие сварочные аппараты для трансформаторов экономичны, когда речь идет о начальных затратах.

Но в конечном итоге инверторный сварочный аппарат сэкономит вам много денег. Все это сводится к затратам с течением времени. Начнем с того, что инверторные сварочные аппараты потребляют меньше энергии. Хотя точная стоимость обычно завышена, многие профессионалы сходятся во мнении, что вы можете сэкономить около 10% на счетах за электроэнергию.

Инверторные сварочные аппараты

также потребляют меньше расходных материалов и сварочного газа из-за их повышенной стабильности дуги.Со временем не будет безумием сказать, что сварочные аппараты окупятся сами за себя.

Масса

По сравнению с трансформаторными сварочными аппаратами, инверторные сварочные аппараты легче. Они даже вдвое меньше нескольких трансформаторных машин. Если вы выполняете неподвижные работы на большой площади, большой и здоровенный сварочный аппарат для трансформатора не будет проблемой.

Однако, если вы собираетесь перемещать сварщика или помещение ограничено, лучше всего подойдет инверторный сварочный аппарат.

Стабильность и эффективность

За последние 50 лет сварочные аппараты для трансформаторов прошли долгий путь. Используя сварочный аппарат премиум-класса, вы можете достичь привлекательного уровня эффективности, сохраняя при этом относительно стабильную дугу.

Впрочем, по сравнению с инверторными сварочными аппаратами это ничто. Большинство инверторных сварочных аппаратов вдвое эффективнее трансформаторных сварочных аппаратов. Например, по сравнению с трансформаторным сварочным аппаратом, инверторный сварочный аппарат использует половину ампер для получения аналогичного количества вольт.

Из-за этого большинство инверторных сварочных аппаратов могут работать от обычной домашней розетки, и, следовательно, вам не нужно покупать генератор или большую розетку на 220 В.

Долгое время инверторные сварочные аппараты использовали DC (постоянный ток). Хотя у них была более стабильная дуга, чем у обычных сварочных аппаратов с трансформатором постоянного тока, для сварщиков на переменном токе был доступен только один вариант.

В настоящее время инверторные сварочные аппараты могут использовать как постоянный, так и переменный ток. А поскольку инверторные сварочные аппараты более эффективны, они могут генерировать более стабильную дугу.По этой причине инверторные сварочные аппараты являются лучшим выбором с точки зрения эффективности и стабильности.

Качество сварных швов

Раз уж мы обсуждаем сварочные аппараты, давайте перейдем к сути сварки и остановимся на дуге и сварных швах. Если вы из тех сварщиков, которые работают со сплошной сталью весь день, каждый день, вам не нужно искать машину для сварки трансформаторов.

Однако мы живем в мире, который требует совершенства сварки в любом положении и на каждом материале.Сварщики с инвертором начинают сиять в этом требовательном мире. Поскольку инверторные сварочные аппараты можно запрограммировать на выполнение чего угодно, теперь мы видим усовершенствованную импульсную сварку MIG, аналогичную высококвалифицированной сварке TIG.

Программное обеспечение и усовершенствованная электроника открывают мир, который коренным образом изменил возможности сварочного аппарата. Иногда даже средний сварщик выглядит неплохо.

Когда дело доходит до качества сварки и инноваций, инверторный сварочный аппарат — лучший выбор. Тем не менее, вы можете сохранить простоту использования стали.

Рабочий цикл

В общем, инверторные сварочные аппараты могут достигать гораздо более высоких рабочих циклов в результате размера трансформатора. Хотя более мелкие детали инверторного сварочного аппарата быстро нагреваются, их можно охладить намного быстрее и проще.

Однако в традиционных сварочных аппаратах с трансформатором детали намного больше и, следовательно, имеют тенденцию сохранять тепло и долго остывать.

Использование мощности генератора

Эффективность означает, что использование энергии генератора более возможно с помощью инверторных сварочных аппаратов, которые могут работать на портативных генераторах меньшего размера.Это невозможно с обычными сварочными аппаратами для трансформаторов.

Однако следует учитывать, что использование энергии от генератора чревато опасностями.

Функциональность

По сравнению с традиционными трансформаторными сварочными аппаратами, характеристики высококачественных инверторных сварочных аппаратов значительно выше. Это особенно заметно при ручной сварке (MMA), когда операторы считают, что сварка проще и им не нужно «бороться» с дугой.

В основном это связано с тем, что инверторные сварочные аппараты могут иметь более высокое напряжение холостого хода и интегрировать такие функции, как Anti-Stick, Arc Force и Hot Start.Основным примером этого является сварка тонких материалов: с использованием традиционного сварочного аппарата для стержневой сварки это печально известно, если не непрактично.

Однако с помощью инверторных сварочных аппаратов, которые имеют неограниченную регулировку силы тока и стабильную дугу, мощность может быть значительно снижена, так что, например, лист металла толщиной 1,6 мм или секции труб можно сваривать значительно проще и контролируемым образом.

Кредит: Супавит Сретбхакди, Shutterstock

Что такое технология IGBT?

Буквы IGBT обозначают «Биполярные транзисторы с изолированным затвором».Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах без сварки, которые упрощают регулировку напряжения.

В некоторых инверторных сварочных аппаратах используется более старая технология MOSFET или транзисторы. Технология IGBT обеспечивает значительные преимущества по сравнению с MOSFET. Возможно, решающим преимуществом является то, что IGBT менее подвержены колебаниям мощности генератора и питающей сети, что делает их более надежными и менее уязвимыми для отказов или повреждений.

Когда использовать инверторный сварочный аппарат	Когда использовать сварочный аппарат для трансформатора
Внутри в регулируемой среде	В пыльной и грязной среде
Можно использовать на многих типах недрагоценных металлов	Вы можете использовать его изо дня в день на одном и том же металле

---

Заключение

За последние 15 лет инверторные сварочные аппараты претерпели стремительные преобразования. Они постоянно улучшают как функциональность, так и стоимость. Однако это не означает, что мы должны зарывать трансформаторные сварочные аппараты, поскольку они также играют решающую роль в отрасли.

В конечном итоге все сводится к индивидуальному взвешенному решению, зависящему от множества факторов.

---

Кредит предоставленного изображения: (L) Mehaniq, Shutterstock | (R) Алан Сау, Shutterstock

Индивидуальные инверторные трансформаторы для приложений преобразования энергии

Инверторные трансформаторы с питанием от напряжения предназначены для поддержки различных электронных приложений.Это электронные трансформаторы, используемые для преобразования мощности постоянного тока (DC) в переменный ток (AC). Custom Coils предоставляет инвертирующие трансформаторы, которые могут поддерживать приложения как с низкой, так и с высокой мощностью.

Наши силовые инверторные трансформаторы предназначены для поддержки приложений, состоящих из инверторных цепей. Как правило, переключатели цепи можно чередовать для включения или выключения. Коммутация прерывает сигнал постоянного тока и делает его похожим на сигнал переменного тока. Основным аспектом инвертора трансформатора Custom Coils является то, что он может повышать или понижать этот прерванный сигнал постоянного тока.

Инверторные трансформаторы предлагают множество преимуществ для приложения и заказчика. Они спроектированы так, чтобы быть легкими, компактными и портативными. Эти трансформаторы состоят из первичной и вторичной обмоток. Когда происходит переключение, переменный ток проходит через первичные обмотки. Это позволяет трансформатору контролировать уровень напряжения для приложения. Сердечник трансформатора предназначен для чередования положительного и отрицательного направления магнитного потока.Это означает, что сердечник трансформатора используется биполярно. Используется сердечник небольшого размера, поэтому требуется несколько витков обмотки для выработки требуемого количества энергии для приложения.

Особенности и характеристики

• Входная частота до 350 кГц
• Поддержка нескольких топологий
• Низкое искажение сигнала
• Высокая проходимость
• Монтаж на печатной плате
• Крепление на поверхность
• Вывод шпульки со сквозным отверстием

Конструкция и дизайн / Элементы дизайна

Поскольку инвертор представляет собой гибридный переключающий трансформатор, он использует те же методы конструкции и проектирования.Во-первых, общая выходная мощность и рабочая частота определяют общий размер и форму инверторного трансформатора. Это вместе с любыми конкретными требованиями к механической конструкции, указанными заказчиком, помогает определить геометрию сердечника, которая «лучше всего подходит» для конкретной конструкции.

Индивидуальный дизайн начинается с сердечника трансформатора. Компания Custom Coils использует магнитные сердечники от нескольких ведущих производителей магнитного оборудования. Это обеспечивает гибкость при проектировании и снижает затраты на проектирование.Сердечники катушек Custom Coils изготовлены из феррита, который представляет собой керамические конструкции различной формы, отлитые под давлением. Эти сердечники изготавливаются путем смешивания оксидов железа с другими оксидами или карбонатами. Карбонаты состоят из металлов, таких как магний, никель или цинк. После того, как сердечникам придана форма, их обжигают в печи и дают остыть. Затем эти сердечники можно собрать с соответствующими катушками для создания инверторного трансформатора.

Обмотка инвертора также играет ключевую роль.Часто это определяется топологией схемы инвертора. Часто эти схемы требуют одиночного, двойного или центрального отвода первичных обмоток. Для других требуется несколько вторичных или вспомогательных обмоток. Все эти нестандартные обмотки могут быть встроены в индивидуальный инверторный трансформатор

.

Сопутствующие товары

Приложения

• Производство систем ИБП
• Электростанции
• Фотоэлектрические сети
• Электроника лифта
• Системы резервного копирования лифта
• Панели управления механизмами
• Передача энергии ветряной мельницы
• Приложения с нелинейной нагрузкой

Custom Coils позволяет проектировать и производить инверторные трансформаторы, которые могут поддерживать приложения для преобразования энергии. Наши продукты обеспечивают такие преимущества, как эксплуатационная гибкость, универсальность применения и общая долговечность. Наши трансформаторы, изготовленные по индивидуальному заказу, могут удовлетворить требования самых требовательных приложений. Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах и ​​решениях.

Инверторные сварщики объяснили и сравнили трансформаторы

Если вам когда-нибудь придется начать дискуссию в группе сварщиков, просто подойдите и задайте вопрос: «, какая машина лучше, инверторы или трансформатор сварщики ?».Споры могут длиться часами, но на самом деле ответ зависит от множества факторов, в том числе от ваших потребностей и требований?

Инверторы могут поместиться в чемодане и весить всего 5 кг, в то время как трансформатор может весить около 50 кг. Существует также разница в стоимости: инверторные сварочные аппараты обычно стоят немного дороже по сравнению с трансформаторами, но, с другой стороны, инвертор будет потреблять меньше энергии, экономя ваши деньги. Плюс ко всему есть и эффективность.

Давайте подробно рассмотрим каждый из этих плюсов и минусов.

ЧТО ТАКОЕ ИНВЕРТОРНЫЕ СВАРКИ

Инверторная технология появилась в 1980-х и стала популярной в 90-е, а в некотором смысле стала отраслевым стандартом . Но многие профессиональные сварщики по-прежнему используют трансформаторы по разным причинам.

Самый простой способ понять, что такое инвертор, — это представить его как электронное устройство , которое используется для регулирования напряжения .Если говорить конкретно об инверторных сварочных аппаратах, то в основном они преобразуют источник питания переменного тока в более удобное и более низкое выходное напряжение. Возьмем пример инвертора, преобразующего выход 240 В переменного тока в 20 В постоянного тока.

Инверторные устройства состоят из ряда электронных систем, которые преобразуют мощность , которые, по сравнению с обычными трансформаторами, раньше полагались на один большой трансформатор для регулирования напряжения.

ПРЕИМУЩЕСТВА ИНВЕРТОРНОЙ СВАРКИ

Использование инверторных сварочных аппаратов может иметь много преимуществ перед трансформаторами, давайте рассмотрим некоторые из них:

Размер и вес

Одно из самых больших преимуществ использования инверторов это преимущество размера и веса .Подумайте об этом: устройство, которое весит около 5 кг и может быть сравнено с размером портфеля или чемодана, может быть сравнено с точки зрения выходной мощности с трансформатором весом 50 кг. Эта причина сама по себе является большим плюсом для многих людей, которым нравится аспект портативности инверторов.

Эффективность инверторных сварочных аппаратов

Другим важным фактором является повышение эффективности по сравнению с обычными устройствами. Из-за высокого сопротивления трансформаторов большего размера возникают большие потери мощности из-за рассеивания тепла.В то время как обычный трансформатор обеспечивает диапазон КПД около 50%, некоторые из лучших инверторов могут обеспечить КПД 80-90% . Подумайте об этом, выбирая для себя подходящее устройство.

Кроме того, более эффективные машины могут выдерживать более высокие рабочие циклы . Во многом из-за разницы в размерах используемого трансформатора. Одним из недостатков является быстрый перегрев более мелких компонентов, но обычно их можно так же быстро охладить. В обычных сварочных аппаратах компоненты намного больше, поэтому для их нагрева может потребоваться больше времени, но из-за их размера требуется больше времени для их охлаждения.

Универсальность и удобство использования инверторов

Еще одним фактором, который играет большую роль в процессе принятия решений, является большая универсальность , использующая инверторы вместо трансформаторов . Позвольте мне объяснить: некоторые из обычных трансформаторов обеспечивают выходную мощность только переменного тока, что означает, что вы можете использовать только электроды переменного тока.С инверторами намного проще преобразовать его в источник постоянного тока, что делает ваш выбор потенциальных электродов намного больше, чем раньше.

Многие сварщики также заявляют, что сваривать намного проще и поддерживать дугу при использовании инверторов. , как правило, утверждают люди, использующие метод ручной сварки MMA. Это может быть связано с более высокими напряжениями холостого хода, возможными при использовании инверторов. Еще одним преимуществом является легкое изменение силы тока и других настроек с помощью электроники (функция автоматической настройки), некоторые из новых сварочных аппаратов даже оснащены сенсорными экранами.

ИНВЕРТОРНЫЕ СВАРОЧНИКИ ИСПОЛЬЗУЮТ МЕНЬШЕ ЭНЕРГИИ (НАМНОГО МЕНЬШЕ)

Вначале многие люди, которые пытаются продать вам инверторный сварочный аппарат , будут сильно преувеличивать потребность устройства в энергии. На самом деле, в среднем ваш счет за электроэнергию будет уменьшен примерно на 10-15% , так что да, они потребляют меньше электроэнергии, но не много. Интересно, что вы сэкономите много денег на сварочном газе и расходных материалах благодаря повышенной стабильности дуги.

КАК РАБОТАЮТ СВАРОЧНЫЕ МАШИНЫ

На очень нетехническом уровне инвертор работает, изменяя частоту первичного источника питания .Это достигается путем изменения обычного источника питания с частотой 50 Гц примерно на 20 000–100 000 Гц с использованием различных электронных переключателей, присутствующих в инверторе, которые в основном включают и выключают питание несколько раз очень быстро. Таким образом, трансформатор не должен много делать сам по себе, и его размер может быть уменьшен в геометрической прогрессии .

СКОЛЬКО ДЕЙСТВУЕТ ИНВЕРТОРНАЯ СВАРКА?

Срок службы инверторного сварочного аппарата у всех разный, в зависимости от вашего использования и того, насколько хорошо вы за ним ухаживаете.Я не уверен в точном сроке службы инвертора, , но многие люди утверждают, что около 10-12 лет. — хороший диапазон, если вы позаботитесь о нем. В некоторых исключительных случаях утверждается, что их инверторы прослужили около 20 лет.

КАК ПОЛЬЗОВАТЬСЯ ИНВЕРТОРНОЙ СВАРКОЙ

Короче говоря, они работают аналогично. — не ракетостроение — использовать любую из машин. Однако следует отметить, что раньше вы использовали только трансформаторные сварочные аппараты, а использование модных инверторов со всеми включенными свистками может занять некоторое время, чтобы привыкнуть к .

Обязательно изучите функции и принципы работы любого сварщика от профессионала в реальной жизни, а не в Интернете, так как многие меры безопасности важны, и некоторые различия могут быть в работе в зависимости от вашего местоположения. Одним из преимуществ инверторных сварочных аппаратов является более простая настройка силы тока и тока благодаря наличию электроники.

ИНВЕРТОРНЫЕ СВАРКИ И СТАРЫЕ ТРАНСФОРМАТОРЫ

Большинство различий примерно одинаковы, если посмотреть на преимущества использования инвертора, но есть несколько вещей, о которых я не упомянул.

Одним из важнейших факторов, по которым людям может быть трудно решить, для какой технологии, является цена. Обычно инвертор стоит намного дороже, чем трансформатор старой закалки , хотя разница в цене за последние 15 лет становится все меньше и меньше из-за лучшего производственного процесса и более низкой стоимости компонентов.

Еще одна вещь, которую следует учитывать, — это более высокая стоимость обслуживания инверторов на по сравнению с трансформаторами , особенно после окончания гарантии.Еще один фактор, который все еще вызывает споры, — это затраты на простои, связанные с инверторами. Они более подвержены воздействию окружающей среды и пыли, ржавчине по сравнению с обычными трансформаторами . Для более промышленного оборудования по-прежнему предпочитают тяжелые медные трансформаторы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Если вы находитесь в процессе принятия решения о том, в какую технологию инвестировать, у вас часто возникает много вопросов по этой теме. Я постараюсь ответить на наиболее частые вопросы, которые возникают у людей по обоим этим методам, надеюсь, это поможет вашему решению.

ИНВЕРТОРЫ ИСПОЛЬЗУЮТ МЕНЬШЕ ЭНЕРГИИ ПО СРАВНЕНИЮ С ОБЫЧНЫМИ ТРАНСФОРМАТОРАМИ?

Как я упоминал выше, одним из самых больших преимуществ использования инверторов является разница в потребляемой мощности, которая может оправдать оплату дополнительных затрат, поскольку со временем деньги, сэкономленные на потребляемой мощности, будут больше, чем дополнительные деньги, потраченные на инверторный сварочный аппарат.

ЕСТЬ ЛИ РАЗНИЦА КАЧЕСТВА СВАРКИ МЕЖДУ ДВУМЯ МЕТОДАМИ?

Это одна из тех тем, которые активно обсуждаются в сварочном мире, многие люди утверждают, что инверторы обеспечивают более гладкую сварку и повышение производительности, в то время как некоторые люди утверждают, что инверторы могут привести к недостаточной сварке.

КАКАЯ РАЗНИЦА ВЕСА ИНВЕРТОРОВ И ОБЫЧНЫХ ТРАНСФОРМАТОРОВ?

Как я уже говорил, разница в размере и весе сама по себе может сыграть решающую роль или нарушить сделку. В то время как средний трансформатор может весить где-то около 110 фунтов, инвертор может весить около 11 фунтов и поместиться в небольшом чемодане.

ЗАКЛЮЧЕНИЕ

Хотя использование инверторов становится все более распространенным как среди любителей, так и среди профессионалов, все еще существует огромное сообщество сварщиков, которые придерживаются традиционных методов.И, честно говоря, у обоих есть свои плюсы и минусы, так что, в конце концов, выбор за вами в зависимости от бюджета и использования, для которого вы находитесь на рынке.

Инверторный сварочный аппарат может стоить дороже, но он сэкономит вам деньги на потребляемой мощности, в то же время он обеспечит большую эффективность, он также подвержен влиянию условий окружающей среды и требует большего обслуживания. Обычные методы также действуют дольше. Помните об этом при выборе.

Инверторные трансформаторы — Gowanda Electronics

Термин инвертор связан с несколькими различными электронными приложениями. В логических схемах инвертор может быть логическим инвертором, эквивалентом логического элемента «Не». При обработке аналоговых сигналов инвертор может быть схемой, которая инвертирует фазу передаваемого сигнала. В приложениях преобразования энергии инвертор — это электронный трансформатор, который преобразует мощность от источника постоянного тока (DC) в мощность переменного тока (AC). Инверторы преобразования энергии можно разделить на две подкатегории: инверторы с питанием от напряжения и инверторы с питанием от тока. Инверторы с питанием от напряжения более распространены, чем инверторы с питанием от тока.Электронные трансформаторы, используемые в инверторных схемах, часто называют инверторными трансформаторами. Инверторы вырабатывают мощность переменного тока путем переключения полярности источника питания постоянного тока на нагрузку источника постоянного тока. Ранние инверторы использовали механические переключатели для переключения. Вакуумные лампы заменили механические переключатели в маломощных устройствах. Со временем переключатели на основе полупроводников (диоды, транзисторы, F.E.T., S.C.R. и т. Д.) Заменили механические и ламповые переключатели.

Схема на Рис. 1A иллюстрирует очень простую схему инвертора.В схеме нет инверторного электронного трансформатора. Переключатели попеременно включаются и выключаются (чередуются), но не включены одновременно. Нагрузка будет видеть чередующиеся прямоугольные импульсы напряжения, равного напряжению источника за вычетом резистивных падений напряжения схемы. Импульсное напряжение нельзя отрегулировать, но среднее напряжение нагрузки можно сделать меньше, чем напряжение источника, удерживая оба переключателя в открытом (выключенном) состоянии одновременно.

Часть (отношение <1) времени в течение цикла, когда переключатель включен, называется рабочим циклом.Схема инвертора на рис. 1B использует конденсатор и другой переключатель для обеспечения более низкого напряжения нагрузки. Один переключатель контролирует количество заряда, подаваемого на конденсатор, следовательно, он также контролирует напряжение конденсатора. Набор из двух переключателей поочередно переключает полярность подключения конденсатора к нагрузке. Напряжение нагрузки не может превышать входное напряжение источника.

Схема инвертора Рисунок 1C В добавлен электронный преобразователь инвертора с двумя вторичными обмотками.При коммутации через первичную обмотку инверторного трансформатора пропускается переменный ток. Это называется двухтактным действием. Ядро имеет биполярное использование. Биполярное использование более подробно обсуждается ниже. Коэффициент трансформации инверторного трансформатора может допускать как более высокое, так и более низкое напряжение нагрузки. Выходной сигнал инверторного трансформатора представляет собой прямоугольную волну переменного тока. Сети выходных фильтров могут использоваться для получения выходного синусоидального сигнала. Инверторный трансформатор может также обеспечивать электрическую изоляцию между входной и выходной сторонами инверторного трансформатора.К выходам инверторного трансформатора можно применить двухполупериодное выпрямление, чтобы получить постоянное напряжение, отличное от напряжения входного источника. Это показано на схеме Рисунок 1D .

Сравните схему Рис. 2A со схемой на Рис. 1D . Обратите внимание на Рис. 2A соединения с центральным ответвлением на обмотках электронного трансформатора, набор из двух переключателей вместо набора из четырех переключателей на входной стороне, два диода на вторичной обмотке вместо четырех и катушка индуктивности выходного фильтра между конденсатор и нагрузка.

Центральные ответвления инверторного трансформатора позволяют использовать меньше переключателей и диодов. Катушки индуктивности сглаживают скачки тока от выпрямителя, тем самым обеспечивая более жесткое регулирование выходного напряжения (меньшее напряжение пульсаций). Схема на рис. 2A изображает типичную схему двухтактного прямого преобразователя. Имейте в виду, что название схемы прямого преобразователя (и трансформатора) варьируется от отрасли к отрасли и от человека к человеку. Также может называться Бак, инвертор, Д.C. конвертер, прямая связь и другие. Существуют также униполярные версии и биполярные версии, в которых используются насыщаемые трансформаторы для переключения транзисторов.

Разрыв уменьшает индуктивность трансформатора; следовательно, при замкнутом переключателе может протекать больше тока (по сравнению с отсутствием промежутка). Когда переключатель замкнут, трансформатор напрямую передает мощность на нагрузку, а также накапливает энергию в своем магнитном поле. Поле создается током намагничивания.Ток, протекающий из-за нагрузки, не влияет на запасенную энергию. При размыкании переключателя магнитное поле разрушается. Коллапс создает индуктивное напряжение отдачи обратной полярности. Индуцированное вторичное напряжение заставляет ток течь через нагрузочный резистор в обратном направлении. (Так работает обратный трансформатор.) Нагрузка воспринимает переменный ток, хотя обычно он имеет асимметричную форму волны. Можно утверждать, что схемы и трансформатор имеют инверторное действие.

Энергия, запасенная в магнитном поле электронного трансформатора, рассеивается в виде тепла, выделяемого током, протекающим через нагрузочный резистор. Ток уменьшающегося значения будет продолжать течь до тех пор, пока либо вся накопленная энергия не рассеется, либо переключатель снова не замкнется. При полном рассеянии применяется выходной сигнал, показанный на , рис. 4В, , и обобщенная петля гистерезиса, показанная на , рис. Утверждается, что трансформатор работает в прерывистом режиме. Напряжение нагрузки и ток нагрузки достигают нулевого значения, а плотность магнитного потока сердечника достигает своего остаточного значения.Обратите внимание, что средняя по времени плотность потока больше нуля. Это справедливо для всех униполярных приложений. Если переключатель снова замыкается до того, как вся энергия рассеивается, то применяется выходной сигнал, показанный на Рис. 5B и обобщенная кривая гистерезиса Рис. 5C . Утверждается, что трансформатор работает в непрерывном режиме. Напряжение нагрузки и ток нагрузки остаются выше нулевого значения, а плотность магнитного потока не достигает своего остаточного значения. Форма выходного сигнала на , рис. 5В, , более прямоугольная, чем на , рис. 4В, .

Цепи на рисунках , рисунки 4A, и , 5A, — не очень практичные схемы инверторного трансформатора. Чтобы быть полезным, трансформатор должен накапливать столько энергии, сколько напрямую подключается к нагрузке. Следовательно, трансформатор будет иметь небольшую нагрузку и рассчитан на значительный ток намагничивания. Выходные фильтры потребуются для получения более симметричной формы выходного сигнала. Эти схемы мало используются, как показано здесь. Существуют униполярные приложения со смещением постоянного тока, которые работают как инверторы.Здесь они не обсуждаются.

Объяснение методов инверсии

: высокая частота против низкой частоты

Загрузите эту статью в формате pdf

ТРАНСФОРМАТОРЫ С ЖЕЛЕЗНЫМ СЕРДЕРОМ И ТРАНЗИСТОРЫ С ПОЛЕВЫМИ ЭФФЕКТАМИ

Существует два различных типа инверторов мощности промышленного класса, которые различаются размером трансформатора и скоростью переключения транзисторов. Способность инвертора поглощать электрические скачки, присущие определенным нагрузкам, таким как двигатели, насосы и инструменты, связанные с крутящим моментом, прямо пропорциональна физическому количеству железа, присутствующего в трансформаторе.Размер и допуски транзисторов, используемых в процессе инверсии, а также скорость, с которой они работают, определяют классификацию высокой или низкой частоты.

ОБЪЯСНЕНИЕ МЕТОДОВ ОБРАЩЕНИЯ

Преобразователи частоты (ВЧ)

Подавляющее большинство инверторов, доступных на розничном рынке, являются высокочастотными. Как правило, они менее дороги, занимают меньше места и имеют меньшую стойкость к промышленным нагрузкам. ВЧ инверторы имеют вдвое больше компонентов и используют несколько трансформаторов меньшего размера.Их применение подходит для широкого спектра применений, таких как зарядные устройства для аккумуляторных батарей, небольшие приборы, аудио / видео и компьютеры, но они имеют пониженную емкость для длительного воздействия высоких импульсных нагрузок, таких как насосы, двигатели и некоторые инструменты с высоким крутящим моментом.

Преобразователи низкой частоты (НЧ)

Наши низкочастотные инверторы и инверторы / зарядные устройства, внесенные в списки UL, являются вершиной электрической прочности. Трансформатор с массивным стальным сердечником способен поглощать импульсные нагрузки из-за «эффекта маховика», присущего физическому количеству железа трансформатора.Инверторы LF имеют более крупные и прочные полевые транзисторы (FET), которые могут работать при более низкой температуре, отчасти из-за более низкой частоты переключения, необходимой для выработки переменного тока. Эти инверторы обладают богатым набором функций, включая дополнительную возможность подключения дополнительных внешних розеток GFCI, ввода нескольких напряжений постоянного тока, обеспечения регулируемых двойных выходных напряжений (120/240 В переменного тока) и интеграции соответствующих химических зарядных устройств и реле переключения для берегового питания.

ВЫСОКАЯ ЧАСТОТА

Плюсы

• Меньшая занимаемая площадь
• Дешевле

Минусы

• Не работает с высокими импульсными нагрузками, такими как насосы и инструменты с большим крутящим моментом

НИЗКАЯ ЧАСТОТА

Плюсы

• Работает хорошо при высоких импульсных нагрузках
• Работает кулер

Минусы

РАЗМЕРЫ И ИНВЕРТОРЫ MAGNUM BRAND

Высокая частота

• Инвертор серии CSW
• Инвертор серии CMW

Низкая частота

• Инвертор серии LP
• Инвертор серии N
• Инвертор / зарядное устройство серии ME
Инверторное зарядное устройство серии
• MM
• Инвертор / зарядное устройство серии MMS
• Инвертор / зарядное устройство серии MS
• Инвертор / зарядное устройство серии MSH-M
• Инвертор / зарядка серии NP

В чем разница между трансформаторным и бестрансформаторным ИБП?

Бестрансформаторные ИБП были впервые разработаны в 1990-х годах и предлагали ряд преимуществ по сравнению с традиционными системами на основе трансформаторов с точки зрения более высокой эффективности, меньшего размера и веса, а также экономии средств.

Бестрансформаторные источники бесперебойного питания сейчас широко используются в центрах обработки данных и в небольших установках. Они представляют собой типичную технологию для наименьших номинальных мощностей (ниже 10 кВА) и доступны до 300 кВА в более высоком диапазоне. Линейка бестрансформаторных решений Riello UPS включает серии Sentryum, Multi Sentry и NextEnergy.

Доступные от 10 кВА и выше, трансформаторные ИБП по-прежнему популярны в промышленных процессах или установках, требующих гальванической развязки.

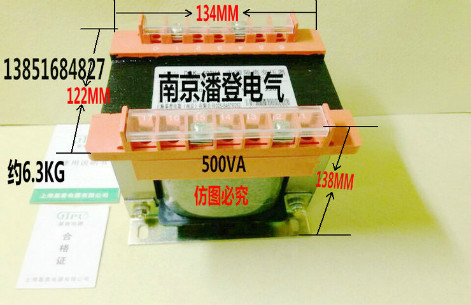

Трансформатор — это намотанный компонент, состоящий из обмоток вокруг сердечника с ламинатом из листового железа, который можно использовать для изменения уровней напряжения и обеспечения гальванической развязки.

Как работают трансформаторные и бестрансформаторные ИБП?

В традиционном ИБП на базе трансформатора мощность течет через выпрямитель, инвертор и трансформатор на выход, а трансформатор используется для повышения уровня переменного напряжения, защиты ИБП от сбоев нагрузки и обеспечения гальванической развязки.

Бестрансформаторный ИБП работает аналогичным образом, за исключением одного ключевого различия. В нем используются биполярные транзисторы с изолированным затвором (IGBT), которые способны работать с высокими напряжениями, устраняя необходимость в повышающем трансформаторе после инвертора. Это повышает энергоэффективность бестрансформаторных источников бесперебойного питания.

Благодаря исследованиям и разработкам и технологическим усовершенствованиям, новейшие трансформаторные ИБП могут достичь такого же уровня эффективности, что и бестрансформаторные системы (95–96%), хотя последние по-прежнему имеют преимущество при работе с более низкими нагрузками.

Каковы преимущества ИБП на базе трансформатора?

Есть два основных преимущества ИБП на базе трансформатора. Во-первых, принято считать, что они более надежны — меньше точек отказа. Во-вторых, трансформатор обеспечивает гальваническую развязку, разделение входных и выходных источников питания, что защищает нагрузку от скачков, скачков напряжения или электрических помех.

ИБП

на базе трансформатора — это типичная технология для 100 кВА и выше, позволяющая достичь больших мощностей в кВт или обеспечить резервирование.

Основные преимущества ИБП на базе трансформатора:

• Гальваническая развязка
• Независимые источники питания от сети
• Двойная защита нагрузки от постоянного напряжения
• Обеспечивает более высокий ток короткого замыкания инвертора фаза-нейтраль, чем ток короткого замыкания фаза-фаза
• Превосходная защита по питанию при проблемах с качеством электроэнергии
• Повышенная надежность в отношении защиты от обратного хода

Каковы преимущества бестрансформаторного ИБП?

Очевидным преимуществом бестрансформаторного ИБП является отсутствие большого, громоздкого трансформатора, выделяющего тепло.Трансформаторы тоже дороги, поэтому их устранение снижает первоначальные капитальные затраты.

Основные преимущества ИБП Transformeless:

• Физические характеристики: уменьшенный размер и вес (фактор для центров обработки данных с ограниченным пространством)
• Эксплуатация: более высокая энергоэффективность (особенно при более низких нагрузках), более низкий уровень шума и меньше тепла
• Стоимость: более низкие затраты на покупку, установку и эксплуатацию (т. Е. Требуется меньше кондиционирования воздуха)

Одним из основных недостатков бестрансформаторных систем ИБП является то, что они не могут устранить и изолировать внутренние неисправности, а также блок на основе трансформатора.

Решением этой проблемы является установка изолирующих трансформаторов, отражающих мощность трансформаторной системы, но это значительно увеличит стоимость и занимаемую площадь, а также создаст дополнительные точки отказа.

Еще одна проблема с бестрансформаторными источниками питания ИБП — это ограничения мощности. Для достижения большей мощности или избыточности необходимо подключить несколько бестрансформаторных модулей ИБП параллельно — чем больше модулей (и компонентов), тем выше вероятность отказа.

Дополнительная литература:

Преобразователь мощности | Трансформатор | Магнитный компонент

Преобразователи постоянного тока в постоянный

Yuan Dean является профессиональным производителем преобразователей постоянного тока в постоянный ток на Тайване и производит различные серии преобразователей постоянного тока в постоянный. Диапазон наших преобразователей постоянного тока в постоянный ток составляет от 0,25 Вт до 100 Вт, с размерами от 11,5 x 6,0 x 10,0 мм до 76,7 x 66,5 x 21,5 мм, мы предоставляем нашим клиентам несколько вариантов выбора на основе нашей широкой линейки продуктов, которые тем временем будут применяться в промышленность, медицина, железная дорога, IGBT промышленность.

Узнайте больше

Преобразователи переменного тока в постоянный

Юань Дин предоставляет клиентам различные спецификации для высокоэффективных преобразователей переменного тока в постоянный с экологически чистой энергией, преимуществами таких продуктов являются широкий диапазон входного напряжения, высокая эффективность, высокая надежность, низкое энергопотребление и безопасность изоляция. Ассортимент продукции AC-DC мощностью от 0,5 Вт до 300 Вт разработан в соответствии со стандартами Energy Star, EMC, UL60950 и IEC60950 для удовлетворения требований заказчика по сертификации UL / CE / CB.

Узнайте больше

RJ45 With Magnetics

Юань Дин производит соединители RJ45 более 20 лет, с отличными способностями к проектированию и надежному контролю качества продуктов RJ45. Существуют различные варианты внешнего вида и скорости транспортировки для продуктов RJ45, такие как как с окном на экране или без него, 1 или 2 встроенных разъема USB / RJ45, 2 встроенных разъема N, RJ45 90 ° или 180 ° RJ45, сквозное отверстие, поверхностный монтаж, 1 x 2, 1 x 4, 1 x 5 портов доступны и т. д., мы предлагаем несколько вариантов выбора в соответствии с требованиями клиентов.Продукты RJ45 могут быть применены в сети PoE PHY IC со скоростью передачи 10Base, 10 / 100Base, 1000Base (1G), 2,5G, 5G, 10G, что обеспечивает гибкий выбор. YDS также предлагает индивидуальное обслуживание, чтобы удовлетворить потребности клиентов, если есть особые спецификации.

Узнайте больше

Продукты с фильтром LAN

Yuan Dean предлагает сетевой фильтр или сетевой фильтр для различных размеров на выбор, таких как сквозное отверстие, тип для поверхностного монтажа, 10/100 / 1G / 2.5G / 5G / 10G Base-T, нижняя заливка или без заливки, максимальное сопротивление давлению может достигать 5 кВ переменного тока. Электрические характеристики проходят испытательное оборудование, чтобы гарантировать стабильное и хорошее качество.

Узнайте больше

Ethernet / силовой трансформатор

Юань Дин является профессиональным производителем трансформаторов и специализируется на производстве ряда трансформаторов, таких как высокочастотные силовые трансформаторы, высокочастотные переключающие трансформаторы, индуктивные трансформаторы и многие другие. Поскольку в электронных продуктах требуется изоляция, соединенная с спичкой и устранение шума, потребуются трансформаторы. Следовательно, электрические характеристики трансформатора будут меняться вместе с общими характеристиками схемы.

Узнайте больше

Высокочастотный трансформатор

Юань Дин является профессиональным производителем высокочастотных трансформаторов и специализируется на производстве ряда трансформаторов, таких как высокочастотные силовые трансформаторы, высокочастотные переключающие трансформаторы, индуктивные трансформаторы и многие другие.Поскольку в электронных продуктах требуется изоляция, соединенная с спичкой и устранение шума, потребуются трансформаторы. Следовательно, электрические характеристики трансформатора будут меняться вместе с общими характеристиками схемы.

Узнайте больше

Решения POE

POE (Power Over Ethernet) широко применяется для всех видов интернет-коммуникаций, таких как промышленное управление, IP-камеры, точки доступа Wi-Fi и т. Д. Юань Дин предлагает несколько решений системы POE для продукта, индивидуальные требования также приветствуются.Между тем, мы также предлагаем решения PSE (Power Sourcing Equipment) и PD (Power Device).

Узнайте больше

Преобразователь питания для медицинского решения

Юань Дин накопил многолетний опыт и посвятил себя исследованиям и разработкам источников питания, и в этом году выпустил преобразователи постоянного тока в постоянный и переменный ток медицинского класса, соответствующие строгим требованиям медицинское оборудование и система усиленной изоляции.

Узнайте больше

Преобразователь мощности для железнодорожных решений

Преобразователи постоянного тока в постоянный ток серии Yuan Dean Railway имеют диапазон мощности от 8 до 40 Вт, наша компоновка соответствует строгим требованиям и испытаниям в суровых условиях окружающей среды, чтобы удовлетворить потребности железнодорожного транспорта. Входное напряжение составляет от 40 до 160 В, что означает, что оно соответствует нормальным требованиям к потребляемой мощности (24 В / 48 В / 72 В / 110 В) и имеет множество механизмов защиты (защита от перегрузки по току, перенапряжения на выходе, защита от короткого замыкания на выходе). широко используется в железнодорожных инверторах тяги, резервных энергосистемах, мониторинге работы поездов, контроллерах ворот … и многих других железнодорожных системах.

Узнайте больше

Телекоммуникационные продукты

Трансформаторы разработаны для телекоммуникационных и сетевых трансформаторов и могут использоваться в ISDN, T1 / E1 / CEPT, T3 / DS3 / E3 / STS-1 и домашних сетях, изоляция может защитить компоненты путем ненормальное повреждение под высоким давлением, согласование связи периферийных цепей и снижение шума. YDS предоставляет трансформаторы для электросвязи и локальной сети, включая телекоммуникационные трансформаторы, импульсные трансформаторы, трансформаторы SMT, трансформаторы для PoE, коммутации, аудио, линии ADSL / ISDN и многое другое. Серия телекоммуникационных трансформаторов прошла 100% испытания при изоляции 1500 В среднеквадратического значения и усиленной изоляции 3000 В среднеквадратичного значения в соответствии с BABT EN41003 / EN60950. Импульсные трансформаторы проходят 100% тестирование электрических свойств, инфракрасной печи оплавления, проверки внешнего вида и целостности упаковки. Трансформаторы SMT проходят 100% испытания с изоляцией 1500 В среднеквадратического значения для обеспечения надежности продукции и признаны UL 1950, что дает нашим клиентам больше гарантий качества.Электрические характеристики проходят испытательное оборудование, чтобы гарантировать стабильное и хорошее качество. По специальным спецификациям YDS также может предоставить заказчику индивидуальный дизайн и производственные услуги, чтобы удовлетворить клиента и добиться максимальной эффективности.

Узнайте больше

Катушки индуктивности

Yuan Dean производит все виды индукторов, которые имеют сертификацию UL. Применения в области энергетики, связи, компьютерного оборудования, сетевого оборудования, измерительного оборудования, промышленного оборудования, медицинского оборудования и т. Д.Все индукторы могут быть спроектированы и изготовлены. Помимо стандартных продуктов и образцов, Yuan Dean также принимает индивидуальные услуги для удовлетворения различных потребностей клиентов. В области обеспечения качества YDS имеет сертификат ISO 9001: 2008. В соответствии со стандартом ISO9001 рабочие процессы могут гарантировать качество доступа с хорошей надежностью. Если у вас также есть особые требования к продукту, пожалуйста, свяжитесь с нами. Добро пожаловать OEM / ODM сотрудничество!

Узнайте больше

Драйверы светодиодов

Полный диапазон напряжения, полный выбор, внешний вид — открытая рама, модули, водонепроницаемый блок питания IP67 для различных применений. Принять конструкцию цепи изоляции, безопасную и надежную, достигнув требований к высокому значению коэффициента мощности (PF> 0,9). Высокая эффективность до 85%, другие стандартные функции включают защиту от обрыва / короткого замыкания / перегрузки по току / перенапряжения / перегрева. Кроме того, в ответ на фактический спрос YDS также может предложить неизолированную конструкцию для удовлетворения различных потребностей и аспектов клиентов. Сертификация, получившая сертификат CE (EN55015 и EN61547), связанный с освещением, в отношении дизайна, он также может соответствовать требованиям UL 8750, EN61347.Он идеально подходит для светодиодного внутреннего и наружного освещения.

Узнайте больше

Линии задержки

Yuan Dean производит 3 типа линий задержки: TTL Active, Programmable, Passive Delay Line. Юань Дин имеет более чем 25-летний опыт разработки и производства линий задержки, поэтому YDS может удовлетворить все виды продукции Требования для наших клиентов. Похожие записи Как инвертором варить медь: сварка её сплавов в домашних условиях, особенности технологии, ГОСТ. Припой и сварочные прутки для сварки меди, температура и режим 11.11.202121.11.2020 Чем отличается инверторный сварочный аппарат от трансформаторного: Чем отличается инверторный сварочный аппарат от обычного трансформаторного: что лучше 07.11.202126.11.2020 Схема сварочный тиристорный инвертор: Тиристорный преобразователь 12V в 220V 18.10.202112.11.2020 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
