Как правильно скрутку делать: Как правильно сделать скрутку проводов разными способами

Скрутка проводов — как выполнить правильно

Мы не будем вам доказывать, что скрутка проводов – это хороший способ соединения. Да, её можно качественно выполнить и заизолировать. Также она отлично подойдёт в качестве временного варианта. Но по правилам устройства электроустановок (ПУЭ) для того, чтобы соединять провод или кабель, обычные скрутки не рекомендованы. Тем не менее, разговор о ней мы будем вести, и очень подробный. Во-первых, потому что вразрез с ПУЭ большинство соединений так и выполняется этим старинным «дедовским» методом. Во-вторых, потому что правильная скрутка является основным этапом наиболее надёжных способов соединения проводов – сварок и паек.

Для чего нужно хорошая скрутка?

Представьте себе, что два соединяемых провода скрутили между собой лишь бы как. Те, кто знаком с электротехникой, знают, что в месте контакта двух проводников возникает переходное сопротивление. Его величина зависит от двух факторов:

• площади поверхности в месте контакта;
• наличия окисной плёнки на жилах.

Для выполнения скрутки жила оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается окисной плёнкой, которая имеет приличную величину удельного сопротивления.

пример некачественно выполненной скрутки: место скрутки нагревается, изоляция плавится

Соответственно, если скрутка выполнена некачественно, переходное сопротивление увеличивается, что в свою очередь при прохождении электрического тока через место соединения будет вызывать нагрев. В итоге место скрутки может нагреться так, что произойдёт возгорание электропроводки. Наверняка каждому приходилось в жизни слышать фразу, что пожар произошёл по причине неисправности в электросети.

Чтобы такого не произошло, контактное соединение проводов должно быть максимально прочным, надёжным и безопасным. То есть скрутку необходимо выполнить настолько качественно, чтобы переходное сопротивление было стабильным и не менялось со временем.

Подготовка проводов к скрутке

Запомните! Никогда не делайте скрутку под напряжением, даже если у вас есть инструмент с изолированными ручками и диэлектрические перчатки. Для начала обесточьте рабочее место, отключив вводной автомат на квартиру или дом.

Чтобы получить хорошую скрутку, надо в точности выполнить следующие этапы:

1. Зачистите соединяемые жилы от изоляции, при этом не допустите повреждения металлических поверхностей проводников.
2. Смочите чистую тряпочку в уайт-спирите или ацетоне и протрите оголённые участки жил от грязи.
3. Теперь при помощи наждачной бумаги зачистите жилы до металлического блеска.

А дальше можно приступать к скручиванию.

Многожильные провода

Скрутка многожильных электрических проводов может выполняться разными способами.

Параллельная скрутка

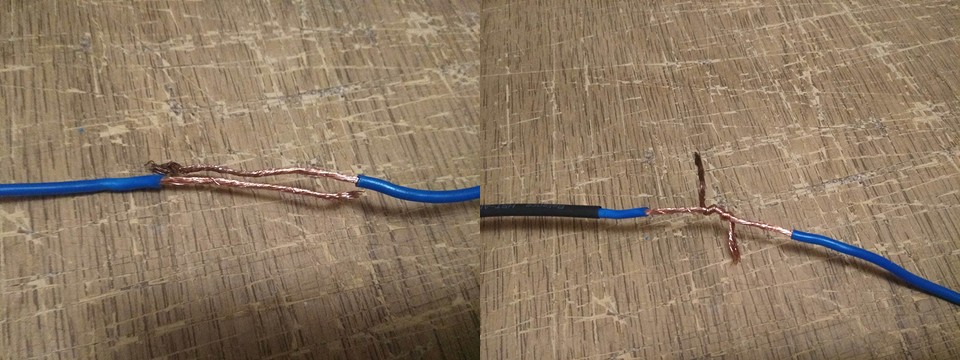

Наиболее простой метод – параллельная скрутка, когда оба зачищенных провода крест на крест накладываются друг на друга в месте зачистки изоляции и одновременно скручиваются. Такое соединение даёт надёжный контакт, но оно будет плохо переносить приложенное усилие на разрыв и вибрацию.

Этот метод лучше применять для медных проводов, когда один из них монолитного, а другой многожильного исполнения. Монолитный провод надо зачистить от изоляции немного больше, чем многожильный. После скручивания из оставшегося медного монолитного хвостика делается дополнительный изгиб в сторону скрутки, за счёт этого соединение получается более надёжным. Такой метод также подходит для скручивания алюминиевых проводников с разным сечением.

Преимущество параллельной скрутки состоит ещё в том, что её можно применять для соединения одновременно более чем двух проводов.

Последовательная скрутка

При последовательном способе каждый соединяемый проводок навивается на другой. Надёжность и контакт у такого соединения будут оптимальными, но применять эту скрутку можно лишь для двух проводов, не более.

Зачищенные жилы сложите крест на крест друг на друга приблизительно посередине оголённого участка и начинайте закручивать. Один провод обходит вокруг другого провода, точно также второй провод намотайте вокруг первого.

Бандажная скрутка

Соединить между собой многожильные провода можно методом бандажной скрутки. При этом соединяемые жилы зачищаются на одинаковую длину и прикладываются параллельно друг к другу. В таком положении они фиксируются третьим проводом, который плотно накручивается на оголённую поверхность соединяемых жил.

Обратите внимание, что при помощи такой скрутки можно соединять жёсткие многожильные провода, но в качестве фиксирующего обязательно надо использовать провод мягкий (гибкий). Чем плотнее вы сделаете навивку фиксирующего провода, тем надёжнее получится контактное соединение.

При помощи бандажной скрутки можно соединять более двух проводников.

Одножильные провода

Все выше рассмотренные методы скрутки многожильных проводов можно применять и для одножильных. Но лучше всего в данном случае пользоваться параллельным соединением.

Запомните самое главное, перед тем, как соединить провода одножильного исполнения, изоляционный слой на них следует зачищать только вдоль проводника под углом. Особенно это касается алюминиевых жил. Если вы проведёте ножом под углом 90 градусов по кругу проводника, изоляция, конечно, снимется. Но в дальнейшей работе при малейших движениях в месте надреза проводник со временем будет идти на излом и, в конечном счёте, жила поломается.

Зачистите на соединяемых жилах изоляционный слой на 3-4 см. Положите провода друг на друга под углом в 45 градусов, но не в месте оголённых жил, а на 1,5-2 см выше от того места, где произвели срез изоляции. Левой рукой крепко держите это место, правой начинайте скручивать оба провода. Сначала они будут скручиваться вместе с изоляционным слоем, потом уже пойдёт соединение чисто оголённых жил.

Какими бы сильными не были ваши руки, в конце обязательно закончите скручивание при помощи пассатижей, в особенности это касается опять же проводов из алюминия.



Ещё один важный совет! После того, как вы сделаете скрутку, не спешите её изолировать. Дайт

как правильно провести скрутку проводов

При монтаже электрической проводки особое внимание уделяется электрическим контактам, так как от этого зависит качество и надёжность всей электросети в целом.

Неотъемлемой частью таких контактов является соединение проводов. Для этого используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Какой вид скрутки проводов использовать, выбирается от условий и возможностей.

Требования к скрутке проводов

Скручивание проводов между собой — наиболее популярный и простой способ, но одновременно с этим и самый ненадёжный. Чтоб понять как правильно скручивать провода, необходимо представлять, какие процессы могут проходить в месте соединения. Со временем в результате температурного воздействия происходит ослабление зажима. Это вызвано линейным расширением проводника во время прохождения больших величин тока. Контакт в месте соединения ослабляется, его сопротивление увеличивается, соответственно происходит нагрев места скрутки. Провода окисляются и перегреваются, пропадает контакт или происходит пробой изоляции, что чревато коротким замыканием и возгоранием.

Требования к скрутке проводов регламентируются правилами установки электрооборудования (ПУЭ). Основные правила, предъявляемые к любому способу соединения проводов, — обеспечить контакт без дополнительного сопротивления. То есть эта величина в месте скрутки не должна превышать минимальное значение сопротивления самих проводов. Это справедливо и к требованиям механической прочности, место контакта не должно быть менее прочно, чем значение прочности самих проводов.

Поэтому, согласно ПУЭ, просто сделанные соединения в виде скрутки при монтаже электропроводки запрещены. После выполнения скрутки требуются дополнительные операции, направленные на увеличение её надёжности. Это может быть пайка, сварка, опрессовка, механический зажим.

Важно отметить, что скрутка применима, только если соединяемые проводники выполнены из одного материала. Иначе образуется химическое соединение из-за окисления, которое быстро разрушает скрутку.

Существуют различные типы скруток:

• параллельная простая;
• последовательная простая;
• параллельная желобком;
• последовательная желобком;
• бандажная.

Перед началом соединения необходимо подготовить провода. Для этого понадобится снять изоляцию на длине не менее 50 мм, оголённый провод очистить мелкой наждачной, а уже потом приступать к скрутке. Параллельное соединение применяется, когда возникает необходимость объединить концы проводов между собой, например, в распределительных коробках. Последовательная скрутка при выполнении ответвлений.

Способ параллельного соединения

Параллельное соединение — простая операция, которая подразумевает способ, при котором два провода, зачищенные на одинаковую длину, прикладываются параллельно друг к другу. Далее, оголённые концы перекрещиваются так, чтоб края прикасались друг к другу. Затем, вращательным движением приступают к закручиванию. Крутить необходимо в одну сторону, в какую — неважно.

Изолированные части проводников не должны скручиваться между собой. Сначала проводники крутятся руками, формируя направление, а после докручиваются пассатижами. При этом пассатижами берутся концы проводов для придания скрутке равномерности. Способ «параллельно желобком» подразумевает то, что при скрутке одна жила неподвижна, а вторая оплетает её. Для этого, начиная от конца изоляции, одним проводом делается три — четыре витка вокруг второго. Первый с плотным прикасанием прокладываем параллельно второму и в конце выполняем опять три — четыре витка.

Описание последовательного метода

Последовательное простое соединение осуществляется другим образом. Зачищенные концы проводов не прикладываются друг к другу, а располагаются встречно, внахлёст. Середины зачищенных жил прикладываются друг к другу, а затем оплетаются в одну сторону и в другую. В этом случае необходимо, чтобы зачищенные жилы не попадали на изоляцию противоположного провода. При скрутке желобком каждая жила оплетается с другой только в местах конца изоляции, а в середине проходит с плотным касанием.

Бандажное скручивание кабеля

Выполняется как параллельным, так и последовательным методом. При первом методе провода прижимаются изоляционным слоем друг к другу, а вокруг зачищенных проводников накручивается спиральными движениями третий проводник. Для этого один конец дополнительного провода держится пальцами, а второй при помощи пассатижей обматывается вокруг, крепко сжимая соединяемые жилы между собой. Во втором методе зачищенные жилы прикладываются параллельно, но напротив друг друга, не доставая до изоляции противоположного провода один-два миллиметра. После чего плотно обкатываются дополнительным проводником.

Скручивание многожильного кабеля

При таком соединении существуют небольшие нюансы. Для увеличения площади соприкосновения применяются те же способы, но с предварительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся в каждом проводе, и из них создаются две — четыре косички с равным количеством жил в каждой. Затем укладываются один на другой, и провода скручиваются по одной косичке из каждого провода. В конце полученные косички, сплетаются между собой. Таким образом получится правильная скрутка проводов с крепкой механической прочностью и низким сопротивлением.

Количество витков, которое получается при работе должно быть более шести. Виды соединения проводов не зависят от используемого материала и выполняются одинаково как для алюминиевого, так и для медного провода. Важно понимать, что скручивать разные виды проводов между собой нельзя, и алюминиевый провод при чрезмерном закручивании может обломиться. Если необходимо скрутить больше двух проводов, то технология процесса не изменится.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специальных пружинных устройствах;
• опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Скрутка проводов: видео, схемы, инструкция

• Тесты
• Новости
• Калькуляторы
• Вопрос-ответ

MENUMENU

• Главная
• Электропроводка
  • Электропроводка
    • Выключатели света
    • Молниезащита
    • Монтаж электропроводки
    • Провода и кабеля
    • Розетки
    • УЗО и автоматы

  • Новое раздела

    • Параметры постоянного электрического тока
    • Правила освобождения от электрического тока
    • Cила тока при параллельном соединении
    • Как подключить бра с выключателем шнурком?
    • Как повесить люстру на потолок из бетона?
• Бытовая техника
  • Бытовая техника
    • Подключение техники
    • Советы по выбору
    • Ремонт техники
    • Аккумуляторы

  • Новое раздела

    • Детекторный приемник: схема работы
    • Какой кабель использовать для освещения?
    • Как выбрать топливо для дизельного генератора
    • Кондиционеры от фирмы SmartWay
    • Монтаж и установка GSM сигнализации
• Освещение
  • Освещение
    • Светодиодное освещение
    • Трансформаторы
    • Источники света
    • Уличное освещение
    • Светодиодные ленты

  • Новое раздела

    • Как подключить бра с выключателем шнурком?
    • Сколько люменов нужно для освещения комнаты?
    • Что такое консольный светильник?
    • Как повесить люстру на потолок из бетона?
    • Уличные светильники на солнечных батареях: как выбрать, где купить?
• Отопление
  • Отопление
    • Монтаж отопления
    • Теплый пол
    • Обогреватели

  • Новое раздела

    • Топ масляных обогревателей
    • Лучшие производители электрокаминов
    • Как выбрать электрический камин
    • Внутрипольные конвекторы – худшее решение для дома
    • Керамические обогреватели: обман производителя, плюсы и минусы
• Полезные советы
  • Полезные советы
    • Экономия электроэнергии
    • Стабилизаторы
    • Хитрости электрика
    • Самоделки
    • Зеленая электрика

  • Новое раздела

    • Правила освобождения от электрического тока
    • Сколько люменов нужно для освещения комнаты?
    • Светильник из пластиковых бутылок, а будет ли красиво?!
    • Уличные светильники на солнечных батареях: как выбрать, где купить?
    • Как сделать проводку для точечных светильников?
• Электромонтаж
  • Электромонтаж
    • Заземление
    • Инструменты электрика
    • Электрические счетчики
    • Схемы
    • КИПиА
    • Электрические щиты

  • Новое раздела

    • Правила освобождения от электрического тока
    • Единица мощности электрического тока
    • Сила тока в резисторе
    • Как крепятся трековые светильники и споты?
    • Как определить фазу и ноль на люстре?

Делаем скрутку проводов в коробке правильно

Здравствуйте дорогие друзья!

В этой статье я расскажу вам как сделать скрутку проводов в распределительной коробке правильно и как это делаю я.

Вы завели провода в коробку. Что дальше?

Возьмем самый простой вариант соединения – это соединение проводов в параллель. Кабель приходит от источника питания, кабель отходит на розетку и кабель отходит на другую коробку.

Мы знаем что трехжильные провода (для проводки обычно используют ВВГ или ВВГнГ 3х2,5 и 3х1,5) имеют цвета проводников – синий (или белый с синей полосой), белый (редко коричневый), желтый с зелеными полосками. Где синий – это ноль (всегда), белый – фаза (всегда) и желтый – это заземляющий проводник.

Здесь всё просто. Концы жил должны быть 14-16 см. Очищаем на 4-5 см, и скручиваем оголенные концы. (Способы скрутки проводов я покажу отдельно, сейчас немного о другом). Чем больше витков имеет скрутка, чем она плотнее – тем лучше. Причем скручены должны быть не только оголенные концы проводов, а также часть изолированного провода -3-5 см.

Но самое интересное дальше. Теперь нужно провода или заварить, или запаять. Вернее концы скруток. Не буду вдаваться в подробности сварки концов жил проводов, я её не использую. На это есть множество причин. О сварке я расскажу подробнее в другой статье

Мы же будем провода паять. Для этого я концы скруток загибаю вниз как показано на этой картинке.

Берем паяльник для пайки скруток. Я его придумал и сделал сам изрядно помучившись паяя провода обычным паяльником (как сделать такой паяльник и как паять скрутки смотрите в моей статье “Паяльник для пайки скруток в распределительной коробке”). И паяем концы скруток, как показано на картинке. В качестве флюса я использую обычную канифоль. У меня получается 2 сантиметра пайки (если взять сварку, то там получается капелька на конце скрутки).

Почти готово! Далее выпрямляем скрутки (ранее я загнул их вниз). И изолируем изоляционной лентой. Есть ещё термоусадочные трубки, колпачки СИЗ, но я использую изоляционную ленту – быстро, удобно и надёжно. Обматываем скрутку изолентой начиная от изоляции (захватывая изоляцию сантиметра 2), далее накладывая виток на виток необходимо пройти до конца скрутки и обратно. Получается 4 слоя изоляционной ленты. Этого вполне достаточно. На конце скрутки я делаю витков побольше, чтобы было понадежнее, так как концы бывают острые и могут порезать тонкий слой ленты.

Теперь аккуратно закладываем скрученные провода в коробку, желательно ближе к краям. Если позволяет пространство я стараюсь располагать скрутки в коробке так, чтобы они не касались друг друга. Если же пространство коробки не позволяет так сделать, укладывайте скрутки одна возле другой, изоляция у нас хорошая. Не заводите в одну коробку кучу проводов, лучше сделайте две коробки. Мы сделали скрутку проводов в коробке правильно. Всё, можно закрывать крышкой.

Ещё раз:

• Очищаем концы жил от изоляции 4-5 см
• Соединяем концы между собой и делаем правильную скрутку (чем плотнее витки тем лучше)
• Запаиваем скрутки паяльником
• Заматываем скрутки ПХВ изолентой в 4 слоя
• Закладываем концы в коробку и закрываем крышкой

Теперь коробку можно заштукатуривать и не бояться того, что в ней что-нибудь случится!

Нет ничего надежнее правильно сделанной, запаянной и изолированной скрутки. Как говорится сделал и забыл.

Электрификацией сооружений занимаюсь уже довольно долго, даже не припомню сколько лет. Электрифицировал не один десяток домов, квартир, коммерческих объектов.

Если вам понравилась эта статья пишите в комментариях, делитесь в социальных сетях.

Еще статьи на сайте

как правильно скручивать провода

Как бы ни были распространены в последнее время разнообразные зажимы и клеммы, самым популярным способом соединения проводов является элементарная скрутка. Однако вы должны знать, что правила устройства электроустановок запрещают применять скрутку в чистом виде (то есть без дальнейшей пайки или сварки контакта). Повысить «легальность» скрутки можно с помощью СИЗов.  Делаете скрутку, а поверх нее накручиваете СИЗ (соединительный изолирующий зажим).

Он создает достаточную плотность контакта и при разных нагрузках и перепадах температур, не позволяет контакту прослабиться. Подобрать СИЗы нужного размера, количества и качества с бесплатной доставкой можно здесь.

Виды скруток. Ошибки при скрутках

Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).

Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.

Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки.

Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

Рассмотрим для начала как правильно скручивать провода из моножилы.  Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.

Китайцы даже придумали помощника-насадку в этом деле для автоматизации работы. Подробнее

Главные особенности и правила:

• ⚡провода должны быть из одного материала (медь или алюминий)
• ⚡жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
• ⚡провода накладываются параллельно друг другу
• ⚡оба провода должны быть скручены равномерно между собой
• ⚡при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться  между собой.
• ⚡количество витков которое должно получится в итоге -от пяти и более

Скрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:

• ⚡руками медленно закручиваете провода только придавая им форму будущей скрутки
• ⚡берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
• ⚡длина зачищенных участков также должна быть 3-4см

Бывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места.   Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.

• ⚡накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
• ⚡и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга

По качеству и надежности такие скрутки уступают обычным.

Скрутка медного провода с алюминиевым

Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару. В таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

Берется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт.  Причем провод кольца должен изгибаться по направлению резьбы болта.

Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

• ⚡многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
• ⚡провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
• ⚡в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
• ⚡в итоге получается надежная, с хорошим механическим контактом скрутка

В конце хочу особо отметить, что рассмотренные виды скруток, не всегда дают хороший механический контакт.

Для надежного электрического контакта их рекомендуют пропаять или сварить между собой. Тогда вы на 100% будете уверены в безопасности электропроводки своей квартиры.

Статьи по теме

Соединение четырех проводов. Способы надежного и правильного соединения проводов

Ремонт квартиры

Многие из вас наверняка слышали выражение, — электрика, наука о контактах. В связи с этим наша сегодняшняя статья будет о том, — как правильно соединять провода. Кстати, при устройстве электропроводки около семидесяти процентов ошибок возникает как раз в этой области.

Обычно, неустойчивая работа электрики возникает по причинам плохого контакта или полного его отсутствия в монтажных коробках или таких электроприборах, как , а также из-за большой нагрузки в линиях электропроводки. Последняя проблема возникает в основном из-за использования мощных современных электро-устройств, таких как варочная поверхность, духовой шкаф, стиральная машина, чайник, холодильник и т. д.

Итак, давайте решим часто встречающуюся задачу, — как правильно соединить провода, для того чтобы присутствовал устойчивый контакт. На данный момент обычно используются следующие виды соединений:

• скрутка
• пайка
• сварка
• опрессовка
• болтовые зажимы
• винтовые зажимы
• самозажимные клеммники

Приступим к рассмотрению каждого типа соединения.

Скрутка

Скрутка является самым распространенным и простым видом соединения кабелей. Однако, если обратиться к нормативным документам (ПУЭ 7 издание), то там четко написано, что: соединение проводов обязаны производиться с помощью пайки, сварки, опрессовки или сжимов (болтовых или винтовых).

Опрессовка

Опрессовка — это соединение кабелей и проводов способом обжатия специальной соединительной гильзы при помощи пресс-клещей. Этот метод соединения по праву считается одним из самых качественных и надежных, соответствующий требованиям нормативов.

Как сделать грамотно опрессовку?

Нам понадобятся:

• пресс-клещи — специальный инструмент(использовать другой инвентарь, к примеру , запрещено)
• гильза- соединительная (отрезок полой алюминиевой или медной трубки, в зависимости материала соединяемых кабелей)
• правильно подобрать гильзу в зависимости от внутреннего диаметра (для этого существуют специальные справочные материалы)

Последовательность работ:

• удаляем с проводов изоляцию на длину гильзы
• размещаем кабеля внутри гильзы (заранее можно произвести скрутку)
• обжимаем гильзу при помощи специальных пресс-клещей
• Производим изоляцию соединения

Сварка

Сварка — это способ соединения жил кабелей и проводов с помощью контактного разогрева электродом их концов до появления контактной точки. Этот метод соединения относится к одним из наиболее качественных и надежных, полностью отвечающий требованиям нормативов, однако требует знаний и навыков производства сварочных работ.

Как произвести грамотно сварку кабелей? Для этого нам понадобятся:

• сварочный аппарат
• электроды (угольные)
• специальные перчатки сварщика
• маска для сварки
• специальный флюс (будет защищать расплав от кислорода)

Последовательность работ:

• удаляем с проводов изоляцию (4-5 см)
• зачищаем жилы проводов с помощью наждачной бумаги до блеска
• производим скрутку
• насыпаем флюс в углубление электрода и крепко прижимаем нашу скрутку к электроду
• подключаем сварочный аппарат к сети
• концы жил должны сплавится в «шарик» образуя тем самым контактную точку
• полученное соединение очищаем от флюса с помощью металлической щетки
• соединение покрываем лаком и изолируем

Пайка

Пайка — это способ соединения проводов с помощью расплавленного припоя. Этот метод соединения полностью соответствует требованиям нормативов, однако требует знаний и навыков производства работ. Пайка может гарантировать долговечный и качественный контакт с отличной проводимостью. Но ее использование ограничивается по причинам термического воздействия.

Как сделать грамотно пайку кабелей? Для этого нам понадобится:

• наждачная бумага
• канифоль
• паяльник
• припой

Последовательность работ:

• удаляем изоляцию с кабелей (4-5 см)
• защищаем жилу кабеля с помощью наждачной шкурки
• подбираем вид соединения жил
• к жалу паяльника подносим припой
• наносим расплавленный припой на нагретую скрутку
• после полного остывания место пайки обрабатывается спиртом
• контакт изолируется

Пайка обычно применяется для соединения жил медных кабелей и проводов. Однако применение специальных припоев позволяет паять также жилы алюминиевых проводов и кабелей.

Винтовые зажимы

Винтовые соединения хороши тем, что их можно применять для соединения проводов выполненных из разных металлов (к примеру, алюминия и меди). Довольно широко используются для соединения проводов в светильниках, и для ответвления кабелей в монтажных коробках электропроводки. Естественно, такие соединения полностью отвечают требованиям нормативов.

Отдельно хочется обратить внимание, что такой тип соединения имеет единственный недостаток — через некоторое время в клеммах винты необходимо дожимать (во всем виновата «текучесть» алюминия), чтобы оптимизировать контакт.

При применении многожильных плетеных проводов необходимо использовать специальные прессовочные наконечники или пропаять концы кабелей.

Винтовые клеммники комплектуются шайбой со звездочкой или фасонной шайбой, которая будет препятствовать выдавливанию кабеля из зажима и обеспечивать надежное соединение с жилой провода.

На сегодняшний день магазины представляют, огромный выбор клемников имеющих винтовое соединение проводов.

Болтовые зажимы

Болтовые соединения применяют для соединения проводов сделанных из разных материалов, однако для этого между ними необходимо расположить шайбу из стали.

Такой тип соединения ни чем не уступает винтовым, однако является внешне громоздким, вследствие чего его сложно разместить в монтажной коробке и кроме этого возрастает расход изоляции.

Самозажимные соединения

На данный момент одним из наиболее популярных типов соединений проводов является самозажимное соединение. Его основное преимущество — легкость, удобство и быстрота монтажа. Кроме этого не требуется от мастера специальных инструментов и навыков. В пример такого типа соединения можно привести широко известные клеммники WAGO.

Такие клеммники производятся в различных вариациях исполнения: с количеством от двух до восьми посадочных мест, и для проводов сечением 0,75-4кв. мм. Внутри устройства может применяться специальная паста, с помощью которой производится защита контактов от окисления. Кроме этого есть возможность для соединения жил выполненных из разных металлов.

На этом все. В этой статье мы постарались подробно осветить вопрос, — как правильно соединять провода. Теперь, после полученных знаний, соединяем провода правильно и это станет залогом надежной электропроводки, которая прослужит вам долго. Удачного Вам ремонта!

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх…

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

Типы соединений проводов:

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.
На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

Универсальные, снабженные натяжной пружиной;

Специализированные плоско-пружинные клеммы.

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.

5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:
1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Винтовые клеммные соединения

Второй тип — это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много. Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Третий тип, это «колпачки» или соединительные изолирующие зажимы (СИЗ). Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Скрутка проводников

Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство. В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку. Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.

В статье рассказывается о различных способах соединения проводов при устройстве электропроводки.

Устройство электропроводки требует надежного соединения проводов. В шестидесятые — семидесятые годы двадцатого века, во времена строительства «хрущевских» домов, проводка, чисто из экономических соображений, выполнялась алюминиевым проводом.

Все соединения в этой проводке выполнялись методом скруток, которые изолировались черной матерчатой изолентой, и прослужить могли десять и более лет, не требуя никакого обслуживания и профилактики. Конечно, если скрутка была выполнена по всем правилам. Поэтому старые электрики утверждают, что надежней скрутки, соединения просто не бывает.

Отчасти они правы. В те времена другого способа не было, да и не требовалось, поскольку в квартирах еще не было такого обилия электрической и электронной техники, как сейчас. Мощность тогдашних холодильников, стиральных машин, утюгов и электрочайников была намного ниже, чем современных. Да и не у всех они были холодильники, телевизоры и стиральные машины.

А такие потребители электроэнергии, как кондиционеры, компьютеры, в квартирах вообще не применялись. Тогда их просто еще не изобрели. Поэтому и можно было выполнить проводку алюминиевыми проводами, а .

Требования к современной проводке

В современных условиях проводка чаще всего выполняется медными проводами, что позволяет подключать нагрузку практически любой мощности. Для соединения проводов сейчас применяются различные способы. Это оговорено в правилах устройства электроустановок (ПУЭ). Дословно в них сказано так: цитата.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Из этого пункта правил следует, что скруткой соединять провода нельзя, ее просто нет в указанном пункте. Если же проводку будет принимать пожарный инспектор, то проводку, выполненную методом скруток он просто не примет, и ее придется переделывать. Скрутки допустимы лишь как временное соединение пред сваркой, о которой будет рассказано в следующей статье.

Соединение проводов при помощи зажимов

Согласно указанному пункту ПУЭ, для соединения проводов в настоящее время существуют клеммники , которые и следует использовать. Наиболее распространены три вида клеммников. Это самозажимные, винтовые и соединительные изолирующие зажимы. На рисунке 1 показан самозажимной клеммник.

Рисунок 1. Самозажимной клеммник

Самозажимные клеммники предназначены для соединения проводов сечением до 2,5 мм2, их рабочий ток достигает до 24А, что позволяет подключать нагрузку до 5КВт. Количество мест в таких клеммниках от 2 до 8, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаячных коробках больше места, что не всегда удобно.

Конструкция винтовых клеммников показана на рисунке 2.

Рисунок 2. Винтовой клеммник

Такой тип клеммников наиболее распространен и поэтому применяется чаще других типов. Основная область их применения это соединение проводов в распределительных коробках. Однако, если проводка выполняется алюминиевым проводом от применения таких клеммников следует воздержаться, так как при затягивании винтов возможно пережать и обломить мягкий алюминиевый провод.

Третий вид механических соединителей проводов это соединительные . Их внешний вид показан на рисунке 3.

Рисунок 3. Зажимы СИЗ

Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10 — 15 мм и складывают в общий пучок. После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. С их помощью возможно соединение нескольких одиночных проводов общей площадью 2,5 — 20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

Такие зажимы ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому, при прочих равных условиях, предпочтение все-таки следует отдать последним.

Соединение проводов пайкой

Соединение проводов пайкой и сваркой наиболее надежно, нежели с помощью клеммных соединителей различной конструкции. Лучше всего пайке поддаются медные провода, и хотя в настоящее время существуют различные флюсы для пайки алюминия, лучше от такой пайки воздержаться.

По сравнению со сваркой является более простой и доступной: она не требует дорогостоящего оборудования, менее пожароопасна, навыки для выполнения хорошего качества пайки потребуются более скромные, чем при выполнении сварного соединения.

Если пайка скруток производится время от времени, например, вы решили в своей квартире, то вполне можно обойтись мощностью не менее 100 Вт. Когда же пайка скруток предстоит чуть ли не каждый день, что касается вашей основной или дополнительной работы, то лучше пользоваться тем же стоваттным паяльником предварительно доработав его жало, как указано на рисунке 4.

Рисунок 4. Доработка жала паяльника

Для такой доработки следует паяльное жало вытащить из корпуса паяльника и сточить напильником или срезать ножовкой его рабочую клиновидную часть. После этой операции просверлить в медном жале отверстие диаметром 6 — 7 мм на глубину 30 — 40 мм.

Хотя особой точности при сверлении в данном случае и не требуется, если есть такая возможность, лучше подрезать торец и просверлить отверстие на токарном станке.

После установки жала обратно в паяльник отверстие необходимо облудить изнутри, так же, как это делается для простого паяльника. Таким образом, получается малогабаритная лудильная ванна.

Перед пайкой, конечно, сначала снимается изоляция с каждого провода на длину 40..50 мм, и каждый отдельный провод зачищается до металлического блеска, после чего облуживается.

Для этого в отверстии паяльного стержня надо расплавить небольшое количество припоя, после чего добавить немного канифоли и погрузить в отверстие провод. Если есть какой-нибудь жидкий флюс, например, раствор канифоли в спирте, то достаточно просто смазать провод жидким флюсом, и окунуть провод в расплавленный припой.

Затем облуженные провода тщательно скрутить, концы подрезать на одном уровне и, прихватив пассатижами, окунуть в паяльную ванну.

В подобном устройстве возможно пропаять скрутку из 4 — 6 жил сечением до 2,5 мм2. При этом скрутку следует для полного прогрева подержать в отверстии жала примерно 3 — 4 секунды. Пайка должна остывать на воздухе и иметь блестящий контурный вид.

При использовании в качестве флюса сосновой канифоли паяное соединение в промывке не нуждается. В случае применения других флюсов надо действовать согласно прилагаемой к ним инструкции.

Совершенно недопустимо для ускорения процесса охлаждать пайку водой: это приводит к образованию микротрещин и, естественно, ухудшению качества соединения.

Изоляцию скруток лучше всего произвести при помощи термоусадочной трубки , соответствующего диаметра, прогревая ее техническим феном. При отсутствии трубки можно воспользоваться обычной изолентой, намотав ее не менее трех слоев.

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно. Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ. Соединение проводов методом обжима применяется для пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы). Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу. Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

Электрическая энергия имеет немаловажное значение в жизни современного человека. Бытовые приборы и компьютеры, лифты и банкоматы – без этого мы не мыслим себе свое повседневное существование.

С каждым днем возрастает численность электрических приборов. Для обеспечения их бесперебойной работы следует пользоваться электропроводкой, которая выдержит максимальные нагрузки. Именно правильная схема соединения проводов в электрической цепи позволит потребителям без проблем пользоваться всеми атрибутами цивилизации.

Существуют такие способы соединения проводов:

• скруткой;
• пайкой;
• накидными клеммами;
• резьбовое;
• клеммной колодкой;
• опрессовкой;
• заклепкой.

Скрутка

Еще несколько лет назад не было альтернативного варианта соединению проводов скруткой. Чтобы ее сделать, достаточно при себе иметь только пассатижи и нож. Скрутка проводов осуществляется в зависимости от их диаметра.

• обвивать один проводник вокруг другого;
• скручивать алюминиевый провод с медным.

Если все же необходимо соединить медный с алюминиевым проводом, то медный следует залудить припоем.

Соединение проводов в коробке с помощью скрутки можно производить в некоторых вариациях:

• с различным сечением;
• из разного металла;
• одножильный с многожильным.

В коробке можно скручивать до 6 проводов. Если планируется соединить многожильный проводник, то его нужно преобразовать в одножильный посредством припоя.

Есть еще один вариант соединения двух проводов сечением более 1 мм. Он предусматривает сращивание двух пар проводов. В большинстве случаев такой метод используется, когда:

• проводники перебиты;
• необходимо их наращивание при смене расположения выключателя или розетки.

Сам процесс сращивания состоит из следующих этапов:

• осуществление сдвига концов проводников в длину на 2-3 см;
• снятие изоляции размером до 20 сечений провода;
• скручивание проводников сопровождается созданием двух витков на каждом проводе.

При размещении скрутки под слоем штукатурки она обязательно пропаивается. Наросты припоя удаляются наждачной бумагой. В ином случае они могут нарушить изоляцию. Благодаря тому, что произошел сдвиг скручиваемых проводов, то изолировать их по отдельности не имеет смысла. Изолирующая лента наматывается тройным слоем. При укладке проводов в штукатурку нужно использовать трубку из хлорвинила.

Соединение электрических проводов, обладающих сечением менее 1 мм, осуществляется путем скручивания проводников более 5 раз. Скрутка напополам сгибается с помощью пинцета. Использование данного способа приводит к уменьшению габаритов скрутки и повышению ее механической прочности.

Несмотря на свою популярность, соединение проводов скруткой зачастую не выдерживает максимальных нагрузок в электрической сети. В результате этого происходит расширение проводников и возникновение зазора в скрутке. Провода окисляются, что приводит к пропаданию контакта между проводами.

Пайка

Наиболее надежным соединением проводов является пайка. Особенно это касается медных проводников. Зачастую подключение электрических приборов сопровождается удлинением и соединением проводов, отличающихся различным сечением. Если они слишком тонкие (сечение от 0,1 до 0,3 мм), то скрутка не поможет.

С проводников снимается изоляция. Производится лужение припоем провода с большим диаметром. Поверх него обматывается самые тонкие проводники. Место скручивания пропаивается. Когда нужно соединение проводов сделать прямым, следует загнуть самый тонкий провод и заизолировать это место.

Процесс сращивания пайкой многожильных проводов можно производить по такой же технологии, как и соединение одножильных проводников. Но существует более инновационный способ. Основными его этапами являются:

• сдвиг проводов на 2 см;
• зачистка их концов на 6-8 мм;
• распушивание соединения проводов звездой и вставка их друг в друга;
• стягивание пары тонкой проволокой;
• смазывание лаком для пайки;
• припаивание проводов;
• зачистка и изоляция пайки.

Накидные клеммы

Очень распространенным способом присоединения проводников является разъемный метод. Он предусматривает использование накидных клемм. Обычно ними покрывают контакты, которые имеют сечение до 0,8 мм. Надежное расположение клеммы для соединения проводов достигается благодаря наличию в ней выступа, а в центральной части контакта – отверстия.

Обгорание клеммы происходит по причине плохого контакта. Но ее не обязательно нужно менять. Клемму и в дальнейшем можно использовать, если осуществить ее опрессовку. Она проводится следующим образом:

• разводятся в сторону усики клеммы, которые фиксируют провод;
• надфилем стачивается место припайки;
• на это место накладывается припой;
• производится зачистка и залужение проводника;
• он прикладывается к клемме и нагревается паяльником;
• загибаются усики клеммы;
• натягивается колпачок для изоляции;
• клемма присоединяется к контакту.

Резьбовое соединение

Пайка – это самый надежный способ при фиксации контактов и проводов. Но он обладает и недостатками. Основные из них – это трудоемкость процесса и неразъемные соединения. По этой причине электрические контакты многих приборов лучше соединить с проводами гайками или винтами, дополненные шайбами.

3

Пример такого резьбового соединения контактов и проводов наглядно виден по строению розетки. Такой способ применяется для соединения проводов:

• с сечением более 3 мм;
• из разных металлов: алюминия и меди.

Резьбовое соединение двух проводов из разных металлов предполагает выполнение таких последовательных действий:

• снятие изоляции длиной около 4 сечений винта;
• зачистку окисленных жил до блеска;
• создание колец на проводе;
• одевание на винт шайб.

Последняя процедура осуществляется в следующем порядке. На винт одеваются:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• еще одна простая шайба;
• кольцо второго проводника;
• простая шайба;
• гайка.

При соединении проводов, сделанных из одного металла, или залуженного медного проводника с алюминиевым проводом между кольцами проводников укладывать шайбу не нужно. Многожильный медный проводник следует обработать припоем.

Клеммная колодка

При наличии небольших нагрузок в электрической сети можно использовать для соединения проводов колодки. Это устройство представляет собой трубку из латуни, которая в боковой части имеет два отверстия с резьбой. Трубка помещается в корпус, сделанный из карболита или пластика.

Фиксация проводов происходит на противоположных концах трубки. Покупка клеммной колодки происходит в зависимости от сечения проводов, которые будут соединяться. Также в трубке можно зафиксировать несколько проводников.

Преимуществами использования клеммных колодок являются:

• простота и быстрота подключения;
• возможность соединения алюминиевых и медных проводов без пайки.

Опрессовка

Иногда приходится соединение проводов осуществлять неразъемным методом. Этот способ является самым эффективным при устройстве электропроводки в труднодоступных местах. Он может быть выполнен двумя различными вариантами:

• опрессовкой;
• заклепкой.

Наиболее простой способ – это фиксация жил опрессовкой. Соединяются проводники, изготовленные только из одинакового металла. Процесс опрессовки выполняется в зависимости от толщины проводников и состоит из следующих этапов:

• скручивается несколько проводников;
• они вставляются в трубку, которая должна быть изготовлена из аналогичного материала;
• трубка сжимается пресс — клещами.

Опрессовка предусматривает соединение и одножильных, и многожильных проводников. Размер трубки должен совпадать с сечением всех скрученных проводов. Самый оптимальный вариант, когда провода будут очень плотно входить в трубку.

Соединение электрических проводов, которые отличаются большими диаметрами, осуществляется с помощью специальных пресс-клещей (ПК, ПМК или ПКГ). Это приспособление используется для опрессовки любых по размерам проводов. В комплект к пресс-клещам прилагается набор различных матриц и наконечников.

Процесс обжатия провода включает такие этапы:

• снятие с проводника изоляции;
• размещение провода в наконечник;
• сжатие наконечника пресс-клещами.

Заклепка

Данный метод соединения проводов во многом схож с использованием винта. Но если винт можно открутить, то заклепку разобрать невозможно. Существенным недостатком является то, что работу нужно осуществлять специальным инструментом.

Соединение алюминиевого и медного проводов с помощью заклепки производится следующим образом:

• на заклепку поочередно надеваются алюминиевый провод, гровер, медный провод, плоская шайба;
• стержень вставляется в заклепочник;
• нажимается ручка инструмента;
• происходит щелчок.

Присоединение проводов, перебитых в стене

Иногда в ходе осуществления отделочных работ можно нечаянно повредить провод. В таком случае, чтобы добраться до перебитого проводника, придется удалить весь слой штукатурки. Рассмотрим два основных варианта:

• перебит медный провод;
• перебит алюминиевый провод.

Соединение медного провода производится в такой последовательности:

• скрытый поврежденный провод на 3-5 см в длину освобождается от штукатурки;
• проводник разъединяется на две части;
• с обоих проводников снимается изоляция на 12-15 мм;
• на концы проводов наносится припой;
• в один проводник вставляется трубка;
• в длину трубка должна быть больше длины оголенных проводников;
• обрезается кусок медной проволоки таким же диаметром, как и перебитый провод;
• проволока покрывается припоем;
• происходит ее спаивание внахлест с концами перебитого провода;
• на место припоя сдвигается трубка для изоляции;
• наматывается один слой изоляционной ленты.

Соединение перебитых алюминиевых проводов осуществляется только механическим способом. Основными этапами проведения этого процесса являются:

• с двух концов проводника снимается изоляция;
• из проводов создаются кольца диаметром до 4 мм;
• из куска алюминиевого провода создается вставка;
• по сечению она должна быть идентичной поврежденным проводникам;
• кольца вставки устанавливаются поверх колец проводов;
• осуществляется соединение колец с помощью винта с шайбами и гайкой;
• закрытие оголенных проводов изоляционной лентой.

В целях недопущения механического повреждения поверх изоленты можно покрыть трубкой, а сверху еще одним слоем изоленты.

Видео о соединении проводов:

Как связать угловой полосатый шарф Infinity крючком (для начинающих)

Забавный, легкий узор вязанного крючком шарфа в полоску или под углом — Да! Отлично подходит для подарков!

ПРЯЖА: 2 мотка пряжи Pearlescent Worsted в цветовых решениях: Nautical и Sand Dune (по 1 каждой). Могут использоваться любые DK или камвольные гири. Технически, поскольку вы можете регулировать ширину и длину по своему желанию, ЛЮБОЙ вес / толщина пряжи подойдет, просто отрегулируйте размер крючка по своему вкусу.

РАЗМЕР: 8,5 «x 38» заблокирован

КРЮЧОК: американский размер H (5.00 мм)

Об этом удивительном шарфе:

• Новичкам! Простой и легкий полосатый шарф-бесконечность всего в 2-х цветах.

• Видео добавлено на случай, если вы застряли.

• Простая техника заставляет полосы сдвигаться под углом, так что вы получите действительно крутой вид при очень небольшой работе.

• Вы можете оставить его как обычный шарф или сшить вместе, как я показываю вам для бесконечного шарфа. Твой выбор! Радоваться, веселиться!

• Легко регулируйте длину и ширину.Без правил!

Вы получите только цифровой файл (который можно сразу загрузить в формате PDF), и вам не будет ничего отправлено. Подождите несколько минут, чтобы ссылка для загрузки была отправлена ​​вам по электронной почте. Если электронное письмо не пришло в течение нескольких минут, просто войдите в свою учетную запись на нашем сайте, и вы увидите свои Завершенные заказы. Оттуда вы найдете ссылку для скачивания.

Наслаждайтесь вязанием крючком.

Чанди

Текущий запас:

Ремесло: вязание крючком Бесплатно / Платно: Свободно Вес пряжи: Камвольный Основа пряжи: Перламутровый камвольный Двор: 400–599 Тип проекта: Шарфы / Клобуки

Этот узор просто красив, и ему легко следовать.

Шарфу лучше капюшон, хоть он не упадет и не потеряется. Такой узор смотрится интересно, но не слишком вычурно, отлично подходит для повседневной носки. Я с нетерпением жду возможности сделать это, когда станет холоднее.

Только что начал, и мне это нравится !!! Узор очень красивый, а пряжа очень мягкая. Это обязательно нужно попробовать всем.

Я еще не приступил к созданию этого шаблона, но с нетерпением жду возможности сделать его с помощью видео.

Я еще не приступил к созданию этого шаблона, но с нетерпением жду возможности сделать его с помощью видео.

Люблю этот узор

Мне нравится этот простой умный узор.

Отличный узор, очень простой в использовании и прекрасно сочетающийся

Веселая и расслабляющая работа по вязанию крючком из мягкой мягкой пряжи. Мне тоже понравилось видео Чанди.

Я сейчас работаю над этим капюшоном и почти наполовину закончил. Я использую недавно заказанную пряжу Exploration DK. Мне нравится, как это получается! Я обязательно воспользуюсь этим шаблоном снова!

Русский Твист — как это сделать, видео техники исполнения — AtletIQ.com

6 минут для чтения 345 просмотров

AtletIQ — приложение для фитнеса и бодибилдинга

600 упражнений , более 100 программ тренировок для набора массы, силы, стройного тела. Распорядок дня для дома и спортзала. Это революция в фитнесе!

Общая информация

Тип усилия

Прочее PushN / AStaticPull

Вид упражнения

СилаРастяжкаКардиоПлиометрикаСтронгменКроссфитПауэрлифтингТяжелая атлетикаСиловые упражнения на растяжкуЙогаДыханиеКалланетика

Механика типа

Соединение Изоляция Нет

Уровень

Начинающий ЭкспертСредний

Как выполнять упражнение

1. Лягте на пол, подложив ноги под что-нибудь которые не будут двигаться, или если их удержит партнер.Ваши ноги должны быть согнутым в коленях.
2. Поднимите верхнюю часть тела так, чтобы она образовывала воображаемую V-образную форму бедрами. Ваши руки должны быть полностью вытянуты перед собой перпендикулярно вашему туловищу и сцепив руки. Это Начальная позиция.
3. На выдохе поверните туловище вправо, пока руки не станут параллельны полу.
4. Удерживайте сокращение на секунду и вернитесь к исходному положению. положение на выдохе.Теперь переходите к противоположной стороне, выполняя те же приемы, которые вы применили к правой стороне.
5. Повторите рекомендуемое количество повторений.

Вариант: По мере того, как вы становитесь более продвинутыми, вы можете удерживать груз обеими руками для сопротивления.

Фото правильной техники

Какие мышцы работают?

При соблюдении правильной техники работают следующие группы мышц: пресс и вспомогательные мышцы:

Лучшие программы тренировок с этим упражнением

Эти программы с упражнением «Русский твист» являются одними из лучших среди спортсменов.

Замены упражнений

Вы можете попробовать заменить упражнение «Русский твист» одним из этих упражнений. Возможность замены определяется на основе задействованных групп мышц.

Русский Твист Автор: AtletIQ: on Russian Twist — Польза упражнений, как правильно выполнять и сколько подходов делать.. Рейтинг: 5

How To Do And Top 20 Styles

Так же, как Chubby Checker спел эту песню: «Everybody, twist!»

Завитки быстро становятся популярной прической для многих африканских женщин. Это защитная прическа, которая при правильном уходе держится около восьми недель. Они не только сделают вас похожей на королеву, но и сделают ваши волосы более густыми. Возможно, вы слышали о сенегальских поворотах и ​​поворотах Гаваны, так что давайте поговорим о очень холодных поворотах Марли.

Что такое скрутки Марли?

Скрутки Marley — это двухниточные скрутки, в которых используется наращивание тесьмы Marley. Эти грубые нарощенные плетеные косы Marley выглядят естественно. Повороты Марли также называют Извращенными поворотами. Изначально они были спроектированы так, чтобы выглядеть как дреды, и поэтому были названы повороты Марли в честь Боба Марли. Однако со временем они стали больше походить на завитки, чем на дреды. Эти повороты позволяют собрать волосы в высокий хвост или пучок, так как они не совпадают с кожей головы.Они могут быть крупными или тонкими.

Все еще не понимаете, чем скрутки Марли отличаются от сенегальских и гаванских поворотов? Мы вас позаботимся!

В чем разница между поворотами Марли, сенегальскими поворотами и гаванскими поворотами?

Основное различие между этими тремя типами скручиваний заключается в наращивании волос, которое используется для их выполнения. Хотя волосы Marley синтетические, они очень похожи на натуральные волосы афроамериканцев. Его можно найти в большинстве местных салонов красоты в Америке.Основное различие между поворотами Марли и Гавана заключается в том, что последние более крупные и более короткие. Вам нужно будет использовать две части расширений Marley, чтобы сделать один поворот Гаваны.

Итак, вот главный вопрос…

Как долго длится скручивание Марли?

Скручивания Marley при надлежащем уходе могут прослужить до 8 недель. Не рекомендуется хранить их дольше. Чтобы они продержались полные 8 недель, регулярно увлажняйте и подпитывайте корни водно-масляным раствором.

Теперь, когда мы знаем о поворотах Марли все, давайте посмотрим, как вы можете их делать!

Как делать скрутки Marley

Что вам нужно

• Наращивание волос Marley
• Гребень с крысиным хвостом
• Крем для волос
• Горячая вода
• Полотенце
• Ножницы

Как сделать

1. Разделите свои кудрявые пряди на секции, используя конец гребня. Закрепите все секции, оставив одну свободную.
2. Разделите этот раздел на два подраздела.
3. Нанесите крем для волос на участки для лучшего захвата и сдерживания выпадения волос.
4. Возьмите пригоршню наращенных волос Marley. Сложите пополам по центру.
5. Поместите его между частями, пока он не закроет корни. Объедините каждую половину расширений с каждым из подразделов.
6. Поверните удлинители по часовой стрелке с вашими натуральными волосами, чтобы их еще больше слить. Проделайте то же самое с другим подразделом.
7. Теперь скрутите обе части друг с другом против часовой стрелки. Делайте это, пока не дойдете до самого конца.
8. Обрежьте ножницами лишние волосы на концах.
9. Повторите шаги 2–8 со всеми прядями волос.
10. Окуните концы скручивания в кипящую воду, чтобы запечатать концы. Используйте полотенце, чтобы удалить лишнюю воду с волос.
11. Дайте концам остыть, прежде чем прикасаться к ним.

Пришло время взглянуть на несколько великолепных способов стилизовать ваши Marley Twists.Прокрутить вниз!

20 потрясающих стилей Marley Twists

1. Длинные Twists Marley

shay_designs / Instagram

Вы можете получить длинные завитки Marley независимо от того, насколько короткие ваши волосы. В этом вся прелесть наращивания волос. Просто убедитесь, что вы нанесли крем для волос на натуральные кончики волос, чтобы они плавно слились с нарощенными.

2. Ужасные замки Marley

Повороты Marley были сделаны так, чтобы они выглядели как дреды. Но со временем они стали более универсальными и больше похожи на изгибы, чем на дреды.Этот устрашающий стиль Марли напоминает старые школьные повороты Марли.

3. Twisted Half Updo

_simplystasia / Instagram

Как и косы, скрутки — отличные дополнения для причесок. Попробуйте скрутить два скручивания вместе (мальчик, это скороговорка!) С каждой стороны, чтобы сделать прическу на полкроны. Украсьте его мелкими бусинами, чтобы завершить образ.

4. Натуральные шнуры Marley Twists

Проведите день, не требующий особого ухода, и не хотите укладывать волосы? Этот повседневный стиль наполовину идеально подходит для таких дней.Просто оттяните петли Marley на макушке и свяжите их. Вы можете оставить изгиб с обеих сторон, чтобы обрамить лицо.

5. Узел на половину верхней части

braidsbychrissyrenee / Instagram

Лучшее в том, что повороты Marley — это объем и длина, которые они добавляют вашим натуральным волосам. Вы можете уложить волосы в узел на половину прически, и они все равно будут выглядеть густыми. Не только это, это еще и выглядит супер круто!

6. Выделенные Marley Twists

honeecombsalon / Instagram

Небольшая капля цвета может иметь большое значение! Итак, посыпьте несколько цветных наращенных волос на завитки Marley, чтобы создать подчеркнутый вид.Это идеальный образ для того летнего отпуска, который вы запланировали!

7. Красочный Marley Twists

mercimercyhairboutique / Instagram

Почему бы не сделать все возможное, используя цвет? Если ваша личность необычна и красочна, вам подойдет этот образ. Попробуйте яркие оттенки, такие как фиолетовый, красный и синий, чтобы создать свой ритм.

8. Прикосновения коричневого

bomb____chelle / Instagram

Как я уже сказал, небольшой цвет может полностью изменить внешний вид ваших волос.Легкие оттенки коричневого сделают ваши повороты Marley крутыми. Если перед тем, как делать завивки, вы разделили волосы классным узором, это отличный способ привлечь к себе внимание!

9. Marley Twists Mohawk

natastic_hairlounge / Instagram

Ирокезы выглядят супер круто. Заплетите волосы по бокам в тонкие косички, убедившись, что вы переместили остальные волосы к центру, чтобы сформировать ирокез. Скрутите волосы небольшими прядями. Не забудьте дополнить аксессуарами!

10.One Bead Marley Twists

Основы — документация Twisted 20.3.0

Приложение

Twisted программы обычно работают с twisted.application.service.Application. Этот класс обычно содержит всю постоянную конфигурацию работающего сервера, например:

• портов для привязки,

• места, где необходимо сохранить или попытаться установить соединение,

• периодические действия,

• и почти все остальное, что связано с вашим приложением.

Это корневой объект в дереве служб, реализующий twisted.application.service.IService.

Другие инструкции описывают, как написать собственный код для Application s, но здесь описывается, как использовать уже написанный код (который может быть частью Twisted или стороннего разработчика подключаемого модуля Twisted). В дистрибутив Twisted входит важный инструмент для работы с Application s: twistd (1) .

Приложение — это просто объекты Python, которые можно создавать и управлять ими так же, как и любым другим объектом.

twistd

Twisted Daemon — это программа, которая умеет запускать приложения. Собственно говоря, twistd не нужно. Получение приложения, получение компонента IService , вызов startService () , планирование stopService () при остановке реактора, а затем вызов actor.run () можно было выполнить вручную.

Однако twistd предоставляет множество опций, которые очень полезны для настройки программы:

• выбор реактора (подробнее о реакторах см. Выбор реактора),

• конфигурация регистрации (подробнее см. Документацию регистратора),

• демонизация (разветвление на задний план),

• и другие.

twistd поддерживает все приложения, упомянутые выше, а также одно дополнительное. Иногда удобно писать код для построения класса на чистом Python. Одним из основных источников таких файлов Python является каталог примеров. Когда используется простой файл Python, который определяет объект Application с именем application , используйте параметр -y .

При запуске twistd он записывает свой идентификатор процесса в twistd .pid (его можно настроить с помощью переключателя командной строки). Чтобы остановить процесс twistd , убейте этот pid. Обычный способ сделать это:

Чтобы предотвратить демонизацию twistd , вы можете передать ему опцию --no-daemon (или -n в сочетании с другими короткими опциями).

Как всегда, кровавые подробности находятся на странице руководства.

.
