Как стабилизировать напряжение 220: схема + инструктаж по сборке

Содержание

Какой стабилизатор напряжения выбрать для квартиры?

Холодильники Современные модели отлично выполняют свои функции при изменениях напряжения в пределах 10%. В случае более существенных отклонений все-таки понадобиться стабилизатор напряжения для холодильника, иначе такое оборудование может уйти в защиту и отключиться.
Если холодильник всё-таки запустится при пониженном или повышенном входном напряжении, то длительная работа в таких условиях чревата сокращением рабочего ресурса компрессора.
Более старые модели холодильников реагируют даже на малейшие колебания сетевого напряжения, что слышно по изменению звука их работы. Сгоревший вследствие сетевого перепада электродвигатель является распространённой причиной их поломки.
Телевизоры Изделия последних поколений стабильно работают при плавающем напряжении. Встроенные в них импульсные блоки питания выравнивают сетевой сигнал и поддерживают широкий диапазон входных значений вплоть до 110 В снизу и 260 В сверху.

Однако, если провалы ниже указанного значения в городской квартире практически невозможны, то скачки напряжения выше 260 В могут встречаться. Поэтому в ряде случаев стабилизатор напряжения для телевизора потребуется.
ПК, ноутбуки и оргтехника В современных ПК, ноутбуках и мониторах применяются импульсные блоки питания, схожие с телевизионными, поэтому в условиях небольших сетевых перепадов угрозы для таких устройств нет.
Сильные скачки напряжения опасны для самого блока питания – он может выйти из строя.
При наличии подобных явлений стоит позаботиться о защите своего оборудования с помощью стабилизатора напряжения для ПК и оргтехники.
Утюг Будет работать практически при любых сетевых показателях, но при низком напряжении устройство не сможет нагреться до нужной температуры, а при высоком – быстро перегреется.
Аудиотехника Перепады напряжения в сети негативно воздействуют на качество звука. При небольших колебаниях для корректной работы достаточно сетевого фильтра. В случае сильных отклонений, улучшение звучания гарантирует только стабилизатор напряжения для аудиотехники.
Климатическое оборудование Кондиционеры, вентиляторы, тепловые пушки, увлажнители воздуха зависимы от параметров питающего напряжения. Отклонения от номинальных значений отрицательно влияют на надёжность и долговечность их электродвигателей.
Например, кондиционер в условиях нестабильного электропитания будет работать на пониженной мощности или выйдет из строя. Поэтому такое оборудование при наличии любых сетевых колебаниях следует использовать только со стабилизатором напряжения.
Пылесосы Основным узлом любого пылесоса является компрессор, реализованный на базе чувствительного к качеству электроэнергии двигателя. Результатом скачков напряжения для пылесоса станет либо работа на неполную мощность, либо преждевременный выход из строя.
Стиральные машины Автоматические и полуавтоматические модели имеют электродвигатель, поэтому любые отклонения в электросети крайне неблагоприятно скажутся на их работе и сроке службы.
Кроме того, резкие скачки напряжения вызовут постоянные срабатывания защитной автоматики и затронут встроенные водонагреватели, которые не прогреют воду или выйдут из строя.
Бесспорно, стабилизатор напряжения для стиральной машины требуется даже при минимальных отклонениях сетевого напряжения от установленных норм.
Посудомоечные машины Принцип их работы и устройство во многом аналогичны стиральным машинам, соответственно, аналогичны и проблемы возникающие при колебаниях напряжения в электросети.
Следовательно, для стабильной работы и продления срока эксплуатации, нужно обязательно подключать стабилизатор напряжения для посудомоечной машины. Он повысит качество её работы и продлит срок эксплуатации.
Микроволновые печи При пониженном напряжении не смогут обеспечить заявленную мощность излучения. При значительном превышении номинального напряжения возможен выход из строя управляющей электроники и блока питания.
Чтобы не получить холодную пищу в горячей посуде, рекомендуется применять стабилизатор напряжения для микроволновой печи.
Энергосберегающие лампы Очень чувствительны и быстро сгорают при частых перепадах напряжения (в тех случаях, когда обычные лампы просто мигают). Кроме того, при низком напряжении они могут вообще не включиться.
Светодиодные лампы Практически не реагируют на перепады в сети и светят с одинаковой яркостью в широком диапазоне входного напряжения (границы допустимых значений зависят от качества встроенного регулятора тока).
Лампы накаливания Обычные лампы устойчивее к сетевым колебаниям, чем энергосберегающие. Но при низком напряжении их свет заметно тускнеет, а при высоком становится ярче, что негативно сказывается на зрении человека, а также снижает срок службы лампы и вызывает перерасход электроэнергии.
Электрообогреватели При просадке сетевого напряжения не смогут разогреться до необходимой температуры и не выполнят своих прямых функций. При повышенном напряжении модели, снабжённые автоматикой, отключатся, а более простые – могут перегреться и не только выйти из строя, но и стать причиной пожара.

Стабилизатор напряжения 220 В для дома, дачи, газового котла

Главная » Электрика » Как выбрать стабилизатор напряжения для частного дома и квартиры

Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).

Содержание статьи

Выбор по техническим характеристикам

Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.

Локальные и общие стабилизаторы — первое с чем надо определиться

Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.

По количеству фаз

Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:

  • Если есть аппаратура, которая подключается сразу к трем фазам, то стабилизатор напряжения для дома нужен трехфазный.

    Схема подключения стабилизатора к однофазной цепи

  • Если аппаратура подключается только к одной из фаз, нужны однофазные стабилизаторы на каждую из фаз. Причем мощность их не обязательно должны быть одинаковой, так как нагрузка обычно распределена неравномерно.

    На трехфазные цепи можно поставить три однофазных

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность.

Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.

При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт.

Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках).  Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.

Точность стабилизации — один из первых параметров, на которые надо обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.

Предельный диапазон указывают не всегда, но есть рабочий

Рабочий диапазон входного напряжения — это, как раз, тот разбег, при котором устройство должно выдавать заявленные параметры (с той самой точностью стабилизации).

Нагрузочная  и перегрузочная способность

Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.

Виды, плюсы, минусы

Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.

Видов и типов стабилизаторов напряжения для дома много….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).

К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

Сравнение основных типов стабилизаторов

Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.

Электромеханические

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.

Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.

Электро-механические — недорогие, надежные, но с малой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.

Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).

Феррорезонансные

Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.

Инверторные

Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:

  • Широкий рабочий диапазон стабилизации. Нормальный показатель  — от 115-290 В.
  • Малое время отклика — задержка составляет несколько миллисекунд.
  • Высокая точность стабилизации: средние показатели в классе 0,5-1%.
  • На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
  • Подавление помех любого характера.
  • Небольшие размеры и масса.

По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

  • Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.
  • Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный.

    Чтобы проще было выбрать, какой стабилизатор напряжения лучше

  • Купили новую технику, а она не хочет работать, выдает ошибку по питанию. Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

НазваниеТипРабочее входное напряжениеТочность стабилизацииТип размещенияЦенаОценка пользователей по 5-балльной шкалеПримечания
RUCELF SRWII-12000-Lрелейный140-260 В3,5%настенный270$4,0
RUCELF SRFII-12000-Lрелейный140-260 В3,5%напольное270$5,0
Энергия Hybrid СНВТ-10000/1гибридный144-256 В3%напольное300$4,0на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000релейный100-260 В10%напольное300$4,0
RUCELF SDWII-12000-Lэлектромеханический140-260 В1,5%настенное330$4,5
РЕСАНТА ACH-10000/1-ЭМэлектромеханический140-260 В2%напольное220$5. 0
РЕСАНТА LUX АСН-10000Н/1-Црелейный140-260 В8%настенное150$4,5синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Црелейный140-260 В8%напольное170$4.0синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20электронный187-253 В0,5%напольное1550$5,0
Штиль R 12000электронный155-255 В5%напольное1030$4,5
Штиль R 12000Cэлектронный155-255 В5%напольное1140$4.5
Энергия Classic 15000электронный125-254 В5%настенное830$4,5
Энергия Ultra 15000электронный138-250 В3%настенное950$4,5
СДП-1/1-10-220-Тэлектронный инверторный176-276 В1%напольное1040$5синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Бытовые стабилизаторы напряжения 220в для дома: правила выбора электрического выпрямителя

В доме все бытовые приборы работают с частотой 50 Гц и напряжением 220 или 380 (очень редко) вольт. Как правило, все они могут корректно работать в диапазоне от 190 до 245 В. Но электрическая сеть не является стабильной, поэтому иногда бывают случаи больших скачков напряжения, которые могут повредить технику. Стабилизатор напряжения помогает поддерживать одинаковый уровень напряжения в сети и обезопасить технику от поломок.

Разновидности стабилизаторов

Сетевой стабилизатор имеет множество разновидностей, поэтому классифицировать его можно по разным параметрам. Однако для ориентиров при выборе устройства следует опираться на ключевые разновидности.

К таким классификациям можно отнести принцип действия. По этому параметру они делятся на две группы:

  • электромеханические:
  • электронные стабилизаторы напряжения.

Электромеханические устройства, в свою очередь, можно разделить на релейные и сервоприводные. Вторые разделяются на импульсные, феррорезонансные и симисторные.

Устройства релейного типа имеют ряд значительных преимуществ, таких как низкая стоимость, отсутствие помех и простая конструкция. Конструкция состоит из двух основных элементов: трансформатора с секционной обмоткой и блока управления (платы).

Принцип его работы довольно прост. При изменении напряжения блок управления передаёт команду реле для уменьшения или, наоборот, увеличения нагрузки. Само изменение происходит благодаря подключению соответствующего трансформатора. Быстродействие находится в пределах нормы — до 0.15 секунды. Точность работы тоже оптимальная — примерно 5−7%.

Исходя из таких показателей можно сделать вывод, что напряжение на выходе будет держаться в пределах 200−235 вольт. Если прибор требует более высокой точности стабилизации напряжения, к примеру, электрокотел, то лучше приобретать электронные устройства.

К недостаткам конструкций релейного типа можно отнести небольшую задержку стабилизации и возможность перегорания контактов, что никак не способствует долгой работе устройства.

Сервоприводные электростабилизаторы отличаются от предыдущей конструкции более плавной работой. Они действуют не по принципу переключения соответствующей обмотки трансформатора (ступенчатая работа), а благодаря плавному скользящему контакту. Конструктивно система тоже не является сложной. Ролик с графитовым наконечником на конце перемещается по обмотке трансформатора. Сигнал о том, по какому направлению ролик перемещается, подаётся от блока управления так же, как и в релейных устройствах.

Такой прибор имеет много преимуществ, в первую очередь это точность работы. Но есть и такой минус, как низкое быстродействие. Для того чтобы устройство могло качественно выполнять свою функцию, диапазон скачков должен варьироваться в пределах 190−250 вольт. Поскольку существуют подвижные элементы, надёжность сервоприводных устройств по сравнению с конкурентами значительно снижается. Щётки, ролики и наконечники со временем изнашиваются, что приводит к необходимости их замены. Кроме этого, устройство издаёт очень много шума во время работы.

Электронные стабилизаторы более надёжны, поскольку у них нет движущихся механических элементов в конструкции.

Феррорезонансные электрические стабилизаторы напряжения в розетку широко использовались в 60-ые года ХХ века. Они применялись для питания ламповых телевизоров. Прибор работает так же, как и магнитный резонатор. Преимуществами такого стабилизатора является небольшая стоимость и долговечность работы. Из недостатков можно отметить сильные электромагнитные помехи, которые зачастую влияют на работу других бытовых приборов. Шумность в работе тоже наблюдается так же, как и сильная зависимость от частоты сети.

Симисторные и тиристорные устройства работают так же, как и релейные приборы, но переключение трансформаторов происходит благодаря не реле, а электронным элементам. Полупроводниковые ключи, как правило, делаются на тиристорах или симисторах. К их основным преимуществам можно отнести быструю работу и большой срок службы.

Точность работы зависит от количества ступеней, и, как правило, варьируется в пределах 1−5%. В любом случае этот показатель намного лучше, чем в классических релейных устройствах. Стабилизаторы сети, сделанные на основе тиристоров, стоят довольно дорого. Но такая цена обусловлена хорошей и долгой работой, они практически не издают шума. В связи с этим их популярность на профильном рынке только увеличивается.

Современные аналоги

На сегодня начали сильно популяризоваться электронные стабилизаторы с двойным преобразованием частоты — инверторы. Здесь наблюдается стабильная работа и отдача на выходе статического напряжения благодаря постоянной смене переменного тока на постоянный. Такое устройство не издаёт никаких шумов во время работы, имеет небольшие габариты и высокий КПД, который достигает 90%. При этом форма выходного напряжения находится в норме, а электромагнитных помех во время работы не наблюдается.

Ещё один вид современных аналогов — стабилизаторы ШИМ. Они включают в себя все положительные качества, такие как быстродействие, качество работы и долговечность. К минусам можно отнести высокую стоимость.

При выборе выпрямителя напряжения для дома следует обращать внимание и на производителя. К примеру, на практике наблюдается ситуация, когда якобы отечественные производители фигурируют на рынке, но на самом деле товар китайского производства. Разумеется, что указанные показатели намного превышают реальные.

Но есть модели известных производителей, которые характеризуются адекватной стоимостью и при этом надёжностью и долговечностью, а также высокими показателями работы. К таким брендам можно отнести «Энергия» и другие. Они имеют множество положительных отзывов.

Выбор устройства по основным параметрам

Для того чтобы правильно выбрать устройство, необходимо ориентироваться на определённые показатели основных параметров. К таким показателям относятся:

  • мощность;
  • быстродействие;
  • точность напряжения на выходе;
  • разброс напряжения на входе.

Не стоит забывать при выборе стабилизатора о количестве фаз, предохранителей от перегрева и дисплея для контроля. Если нужно подключить один потребитель для стабилизации, к примеру, стиральную машину, то не стоит покупать дорогие модели, а лучше отдать преимущество маломощным устройствам.

При наличии множества дорогостоящей техники лучше выбрать мощное устройство, которое будет обеспечивать безопасную работу всех потребителей.

Мощность прибора

При выборе устройства исходя из такого параметра стоит учитывать мощность всех потребителей, которые будут к нему подключаться. В первую очередь нужно узнать разницу между реактивной и активной нагрузкой.

Активная нагрузка не сохраняется и не накапливается, а сразу же поглощается и преобразовывается в тепло. Таким образом работает утюг, обыкновенная лампочка, электрические плиты и т. п. К примеру, если сумма мощности всех приборов 5 кВт, то такого же стабилизатора (желательно с небольшим запасом) будет достаточно для полноценной работы.

Реактивная нагрузка существенно отличается от предыдущей. Хорошим примером работы реактивной нагрузки будут электромоторы от холодильников, насосы и т. п.

Скорость срабатывания и выходное напряжение

Этот параметр отвечает за то, насколько быстро устройство среагирует на изменение входящего напряжения. Если сравнивать электронные и электромеханические устройства, то первые будут иметь значительные преимущества по этому параметру, поэтому они являются очень надёжными. Вариант стабилизатора напряжения 220 В для дома электронного типа является лучшим решением.

Прецизионная техника особо требует хорошего показателя быстродействия. При малейшем превышении допустимой нормы в большинстве случаев она выходит из строя.

Точность выходного напряжения стабилизатора можно измерить в процентах. К примеру, если этот показатель равен 6%, то можно посчитать, что на выходе будет получаться около 207−233 вольт. Практически вся бытовая техника нетребовательна по этому показателю. В связи с этим она может нормально работать и при 8−9% точности выходного напряжения.

Диапазон входного тока

Такой параметр, как допустимый диапазон входного напряжения, считается самым важным. Как правило, в большинстве современных устройств этот диапазон варьируется от 190 до 240 вольт. Некоторые модели могут быть оборудованы электронными предохранителями. Они выключают устройство при максимально допустимом уровне напряжения. Такие комплектующие позволяют сохранить сам стабилизатор и все подключённые потребители от перегрузок и выхода их из строя.

В большинстве случаев все бытовые устройства работают на частоте 50 Гц с напряжением 220 вольт. Но если в доме установлена трёхфазная сеть, то и устройство для стабилизации напряжения должно быть соответствующим. Это уже не обычный стабилизатор в розетку. Как правило, конструкция имеет общий корпус, в котором установлены три стабилизатора с общими силовыми элементами. Также может применяться три отдельных стабилизатора на каждую фазу.

Кроме вышеуказанных параметров, домашние стабилизаторы напряжения могут иметь и другие дополнительные характеристики, на которые следует обращать внимание при выборе устройства.

К таким параметрам можно отнести наличие дисплея для индикации параметров. Тажке большинство современных устройств имеют системы защиты от перегрузки и систему охлаждения, все необходимые предохранители и т. п. Наличие системы охлаждения очень важно для электронных устройств, поскольку они чувствительны к перегреву.

Исходя из этого, при выборе стабилизатора нужно учитывать такие дополнительные параметры:

  • быстродействие и точность работы;
  • коэффициент трансформации;
  • входное напряжение;
  • мощность (реактивная и активная).

Новые модели и производители

Сегодня на профильном рынке существует множество различных моделей от известных производителей, так же как и от нераскрученных брендов. Долю рынка занимают дешёвые китайские устройства. Как показывает практика, они имеют низкое качество производства, а их показатели значительно отличаются в худшую сторону от заявленных.

Из отечественных производителей можно привести в качестве примера компанию «Энергия». В ассортименте компании имеется множество различных моделей с разными параметрами, которые могут применяться для стабильной работы всех потребителей в доме.

Самым часто используемым устройством для дачи является 5 кВт стабилизатор. Этой мощности достаточно для подключения холодильника телевизора и ещё нескольких приборов. Именно такие модели предлагает производитель отечественных электроприборов ГК «Интепс». Качество работы находится на довольно высоком уровне, точность напряжения около 7%, что неплохо для такого ценового сегмента.

Ещё одна популярная отечественная фирма по производству электростабилизаторов — «Электромаш». Для отдельных моделей этого производителя характерной особенностью является широкий диапазон работы от 110 до 300 вольт.

Таким образом, правильно подобрать стабилизатор напряжения для бытовых целей не составит никакого труда, если пользоваться инструкциями от опытных мастеров. Важно брать во внимание ключевые параметры, анализировать, сколько потребителей будет работать одновременно и т. п. И тогда даже неопытный человек сможет выбрать качественный прибор для стабилизации напряжения.

Стабилизатор напряжения в дом: плюсы и минусы использования

Стабилизатор напряжения в дом: плюсы и минусы использования

Покупка стабилизатора решает проблему низкого напряжения и его скачков. Однако нередко после установки стабилизатора появляется ряд других проблем, о которых вы и сможете узнать из этой статьи сайта elektriksam.ru.

Стабилизатор напряжения — это специальное устройство позволяющее стабилизировать входное напряжение до 220 Вольт. Внутри стабилизатора находится трансформатор, между обмотками которого и происходит переключение во время перепадов напряжения.

За переключение витков трансформатора отвечают либо реле (релейный стабилизаторы напряжения), либо сервопривод. Плюсы и минусы этих двух видов стабилизаторов мы рассматривать не будем, скажу лишь одно, сервопривод может частенько не успевать переключаться, из-за чего лампочки в доме буду все время моргать.

Релейные стабилизаторы напряжения в данном случае оказываются более быстрыми, они моментально, за долю секунды способны выровнять напряжение со 150 до 200 Вольт. Однако реле имеют одну особенность, их количество срабатывания ограничено определенным числом раз.

Плюсы и минусы стабилизаторов напряжения

Покупкой стабилизатора напряжения чаще всего задумываются владельцы частных домов, строения которых значительно удалены от подстанции. Особенно заметна просадка напряжения зимой и летом. В зимний период года работает электроотопление, а летом — кондиционеры. И если ваш дом будет расположен в последних рядах от подстанции, то просадка напряжения будет существенной.

Вследствие этого в доме не тянет микроволновка и другие приборы. Вода в водонагревателе нагревается почти сутки, и светодиодные лампы мигают или попросту не загораются. Все это дело рук плохого напряжения, и стабилизатор способен решить данную проблему, раз и навсегда.

Какие недостатки бывают

Однако после покупки стабилизатора напряжения многие сталкиваются со следующими трудностями:

  • Стабилизатор не вытягивает по нижнему порогу напряжения. Нужно знать, что в каждом стабилизаторе напряжения есть нижний и верхний порога отключения. Если напряжения на линии выше или ниже данного параметра, то, стабилизатор не включится.

  • Существенное падение мощности. При слишком низком напряжении, например, в 160 Вольт, стабилизатор не сможет выровнять его до 220 Вольт. Кроме того, существенно упадёт мощность стабилизатора напряжения. Вместо заявленных 5 кВт, стабилизатор выдаст ровно вполовину меньше. Если на приборе есть шкала нагрузки, то вы непременно это заметите.

  • Электричество в доме может все время пропадать. Это второй недостаток стабилизаторов. Ведь если параметры входящего напряжения будут «критическими», то стабилизатор напряжения не сможет работать должным образом. И если без него у вас хотя бы будут гореть лампочки, то вот с установкой данного оборудования, освещение пропадёт полностью.
  • Проблема с вводными автоматами. Если в доме стоят вводные автоматы на 16 Ампер, а в стабилизаторе на 32 Ампера, то, могут возникнуть проблемы с частым их выбиванием. По возможность нужно заменить вводные автоматы на те, которые соответствуют заявленной нагрузке.

  • Небольшой срок эксплуатации. Если качество электроэнергии все время оставляет желать лучшего, и оно практически всегда низкое, то стабилизаторы будут частенько выходить из строя. Происходить это будет периодически: то реле нагрузки полетит, то выйдет из строя плата управления из-за перегревания.

В общем, покупка стабилизатора напряжения сопряжена, как плюсами, так и минусами, о которых также нужно знать. Поэтому прежде чем покупать стабилизатор все правильно рассчитайте в плане нагрузок или посоветуйтесь с опытным специалистом в данном вопросе.

Стабилизатор напряжения 220 в для дома: как выбрать грамотно?

При оснащении дома электрическими сетями, многие выбирают специальные устройства для защиты электрического оборудования. Оптимальным вариантом считается стабилизатор напряжения 220в для дома. Как выбрать подходящую модель подскажут многочисленные отзывы в интернете и тщательное изучение характеристик устройства. Стабилизаторы являются очень полезными приборами, так как регулируют напряжение в сети до допустимых значений, что дает возможность получить безотказную работу техники. Подобные изделия могут выбираться для определенного оборудования или для всей сети.

Подобный прибор необходим в каждом доме и квартире

Читайте в статье

Стабилизатор напряжения 220в для дома: как выбрать лучший вариант?

Выбирая, какой стабилизатор напряжения для дома лучше, стоит в первую очередь определиться с типом электропитания. Чаще всего используется однофазный тип, когда к дому подводится кабель с несколькими проводами. При этом применяются однофазные стабилизаторы для дома.

Если питание трехфазное, которое рассчитано на работу электрических приборов 380 В, то применяются аппараты трехфазного типа.

Основные элементы оборудования

В некоторых случаях для трехфазного питания можно установить три выпрямителя однофазного типа. Они могут отличаться характеристиками и мощностью. Фазы, которые редко используются можно оставить без защиты.

При выборе мощности для прибора, нужно отталкиваться от автоматического выключателя. Если по автомату мощность питания 25 А, то значение мощности выравнивателя определяется путем умножения данного показателя на 222 В. При этом получится  5,5, но с запасом можно считать, что 6 кВт.

Подключать устройство самостоятельно можно только людям, разбирающимся в электрике

Мощность выпрямителя, также зависит от мощности всего оборудования. Его нужно просуммировать. При этом нужно учесть, что одновременно вся техника включаться не будет, поэтому можно подобрать устройство с меньшей мощностью.

Существуют  разные виды выпрямителей, которые отличаются принципом работы:

  • релейные модели обладают повышенной скоростью регулирования напряжения и значительным эксплуатационным ресурсом. К минусам относится низкая точность стабилизированного напряжения;
Релейный вариант
  • симисторный или тиристорный вариант характеризуется повышенным показателем точности, отличной скорости регулировки и незначительным шумом. Недостатком считается выход из строя прибора при долгих перегрузках или коротком замыкании;
На схеме продемонстрирован принцип работы данного прибора
  • электромеханические модели обладают высокой точностью и не производят шума, но при этом обладают низкой скоростью регулировки. Такому прибору периодически требуется техническое обслуживание;
Электромеханическая модель
  • ступенчатый релейный вариант характеризуется наличием трансформатора с отводами и обмоткой. Подобное устройство обеспечивает ступенчатую регулировку напряжения;
  • ступенчатый электронный вариант работает также как ступенчатая релейная модель, но переключение выполняется не реле, а полупроводниковыми элементами. Такая конструкция быстро срабатывает, но не выдерживает больших нагрузок;
  • модель с двойным преобразователем имеет транзисторный инвертор. Подобные устройства подходят для защиты чувствительной техники.
Конструкция электронного типа

Какой стабилизатор напряжения выбрать для частного дома?

Многих волнует вопрос: как выбрать стабилизаторы напряжения для частного дома? При этом стоит обращать внимание на способности устройства к нагрузкам. Важно, какое количество нагрузки выдержит стабилизатор при напряжении в сети.

Способность прибора выдерживать перегрузки называется перегрузочной способностью. Подобный параметр свидетельствует о качестве прибора. Продукция итальянской компании Ортеа отличается высокой ценой, но и прекрасной устойчивостью к нагрузкам. Высококачественные приборы из отечественных фирм производят Штиль и Лидер. Ресанта выпускает технологичное оборудование, которое способно выдерживать большие нагрузки и характеризуется высокой точностью показателей на выходе. Изделия китайских производителей отличаются невысоким качеством. У них не предусмотрена функция нормализации основных параметров.

Установка устройства на даче

Стоит рассмотреть модели с дополнительными функциями:

  • возможность установить индивидуальные пределы при возможных повышениях и понижениях значений выходного напряжения;
  • использование звуковой сигнализации;
  • установка выходного напряжения, которое отличается от стандартов;
  • возможность дистанционного управления;
  • различные виды защит;
  • возможность к самостоятельной диагностике.
Схема подключения однофазного стабилизатора

При выборе выпрямителя стоит обратить внимание на бесшумность прибора. Его монтируют подальше от зон отдыха. Значение имеет компактность устройств. Важный параметр оборудования – это возможные потери мощности. Если данный показатель превышает 50%, то прибор стоит выбрать с мощностью в два раза больше. Установку подобного оборудования рекомендуется доверить профессиональному электрику. Подключение устройства выполняется с применением кабеля подходящего сечения.

Полезный совет! Для бесперебойной работы стоит выбирать изделиям с высокой нагрузочной способностью. Можно выбрать прибор с большим показателем мощности.

Вариант подключения устройства

Как выбрать качественную модель стабилизатора напряжения 220в для дома подскажут такие критерии:

  • защитные опции, которые предохраняют от перегревов, короткого замыкания и перегрузок;
  • регулировка значения на входе, необходимо выбирать устройства с диапазоном в 210-230 В. Подобный выбор позволит выбирать технику с западными стандартами, а также не причинять вреда лампам накаливания;
  • автоматическое включение приборов;
  • возможности мощности при любых показателях на входе.
В таблице указаны основные характеристики разных видов приборов

Полезная информация! Перед покупкой стоит внимательно изучить характеристики в паспорте, так как значительные отклонения напряжения способствуют снижению мощности оборудования.

Многочисленные отзывы в интернете рекомендуют выбирать модели стабилизаторов напряжения для дома Ресанта 10 кВт, которые отличаются длительным сроком службы и обладают отличными параметрами. Для правильного подбора устройства по мощности предлагаем воспользоваться калькулятором ниже.

Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

Влияние прибора на разную технику

Показатель точности выравнивания отображает качество выходного напряжения. Судя по отзывам, модель Ресанта дает точность напряжения +/- 2% на выходе. Такое оборудование используется для оборудования с высокой точностью.

Если точность менее +/- 3 %, то это отображается на галогенных светильниках и других лампах. Наличие в жилище дорогой аппаратуры, конструкций хай-фай и отопительных приборов с электронным управлением предполагает использование выпрямителей высокой точности.

Данное устройство позволяет избежать пожара

Особенности выбора стабилизатора напряжения 220в для дома: цена и обзор моделей

Решая, как выбрать качественный стабилизатор напряжения 220в для дома, нужно определить количество фаз входящего напряжения. Многие дачи имеют однофазный ввод. Для подобных сетей выбираются однофазные модели. Электронный или тиристорный выпрямитель считается самым лучшим вариантом.

Бытовой прибор компактного типа

Подходящим вариантом для загородных построек являются модели на 5кВт. Они подходят для подключения нескольких бытовых приборов. Многие агрегаты для жилья постоянного проживания находятся в диапазоне значений от пяти до десяти киловатт. Чаще всего это приборы электронного и релейного типа.

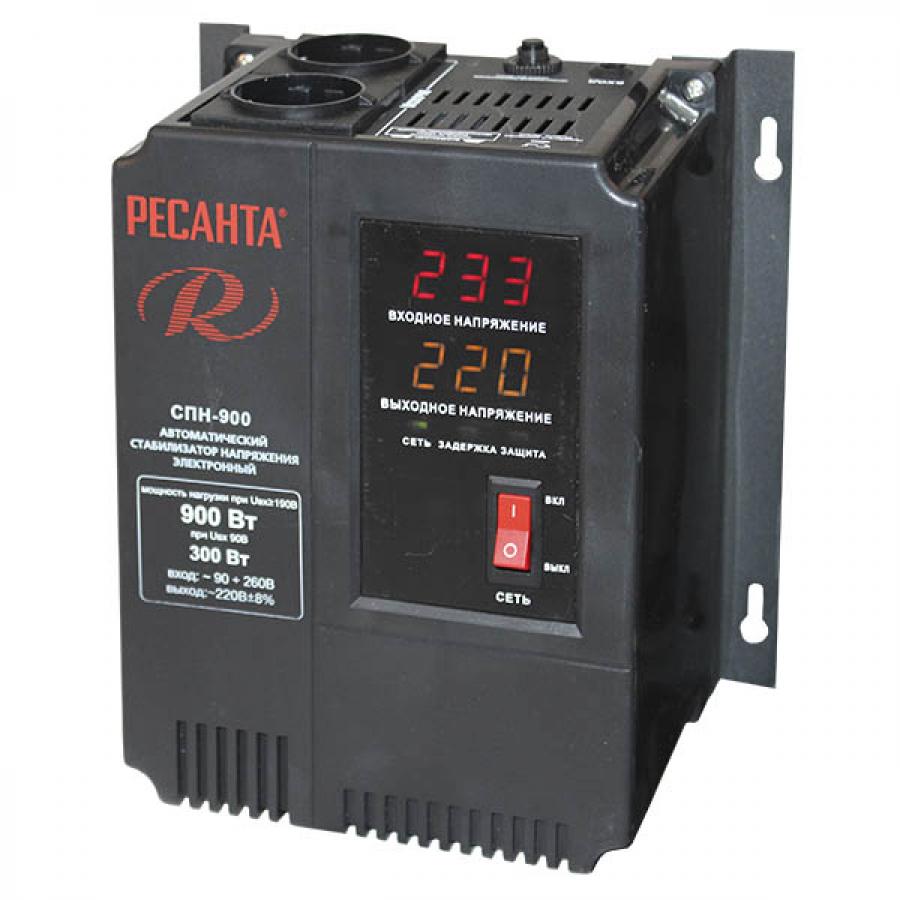

К известным изделиям относятся модели компании Ресанта и Руселф, но это не значит, что продукция других компаний не достойна внимания. В таблице представлены популярные и качественные модели от разных производителей.

Определяясь как выбрать стабилизатор напряжения 220в для дома, стоит решить, для какого жилья необходим данный прибор. Для дачи подойдет устройство мощностью в 5 кВт, например, модель компании Ресанта. Для дома можно подобрать модель фирмы Свен с показателем мощности в 8 кВт. В любом случае окончательный выбор модели нужной мощности будет зависеть от количества и типа электроприборов, которые будут использоваться.

Особенности подключения стабилизаторов  напряжения

Выбирая схему подключения стабилизатора напряжения, нужно изучить основные правила для установки выпрямителя:

  • если выравниватель монтируется для целого дома, то необходимо оставить ответвления для разных электрических приборов, которые не подключаются к стабилизатору;
  • устройство должно быть оснащено автоматической системой или обводной перемычкой;
  • механизм монтируется до генератора;
  • стабилизатор лучше устанавливать в помещении, которое отапливается.
Подключение групп потребителей к однофазному прибору через автоматы

Выполнение ремонта стабилизатора напряжения Ресанта своими руками

При использовании стабилизатора напряжения 220в для дома на 10квт или другой модели, нужно знать, как выполнить самостоятельный ремонт в случае поломки. В электросетях часто происходит смена тока, поэтому столь же часто перемещается сервопривод, что со временем может привести к поломке электродвигателя. Нагревание и трение щеток может спровоцировать засорение проводных магистралей.

Внутреннее устройство модели Ресанта

Если вышел из строя двигатель, то его можно купить и переустановить. Также можно попробовать восстановить его своими руками. При этом мотор отсоединяется от общей схемы и подключается к источнику питания. На выходы стабилизатора подается ток с разным напряжением, что способствует устранению всех пыльных частиц. Затем по специальной схеме производится подключения выпрямителя.

Для качественного выполнения ремонта необходимо обладать навыками и знаниями электротехнической продукции

Чтобы корректно выбрать устройство для стабилизации напряжения, необходимо воспользоваться рекомендациями от профессионалов, а также изучить многочисленные отзывы от потребителей.

Выбор качественной защиты для электросетей позволит избежать многих неприятностей



ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Стабилизированный источник питания 0-30 В постоянного тока с контролем тока 0,002-3 A

Авторские права на эту схему принадлежат smart kit electronics . На этой странице мы будем использовать эту схему для обсуждения улучшений и внесем некоторые изменения на основе исходной схемы.

Общее описание

Это высококачественный источник питания с плавно регулируемым стабилизированным выходом, регулируемым в пределах от 0 до 30 В постоянного тока. В схему также входит электронный ограничитель выходного тока, который эффективно регулирует выходной ток от нескольких миллиампер (2 мА) до максимального выходного сигнала в три ампера, который может выдавать схема.Эта особенность делает этот источник питания незаменимым в лаборатории экспериментаторов, так как можно ограничить ток до типичного максимума, который может потребоваться для тестируемой цепи, и затем включить его, не опасаясь, что он может быть поврежден, если что-то пойдет не так. Также имеется визуальная индикация того, что ограничитель тока работает, так что вы можете сразу увидеть, выходит ли ваша цепь за установленные пределы или нет.

Технические характеристики

  • Входное напряжение: ……………. 24 В переменного тока
  • Входной ток: ……………. 3 А (макс)
  • Выходное напряжение: …………. 0-30 В регулируемый
  • Выходной ток: …………. 2 мА-3 А регулируемый
  • Пульсация выходного напряжения:…. 0,01% максимум

Характеристики

  • Уменьшенные размеры, простая конструкция, простое управление.
  • Выходное напряжение легко регулируется.
  • Ограничение выходного тока с визуальной индикацией.
  • Полная защита поставляемого устройства от перегрузок и неисправностей.

Как это работает

Начнем с того, что есть понижающий сетевой трансформатор с вторичной обмоткой на 24 В / 3 А, который подключается через входные точки схемы к контактам 1 и 2. (качество выходного напряжения питания будет равным. прямо пропорционально качеству трансформатора). Переменное напряжение вторичной обмотки трансформаторов выпрямляется мостом, образованным четырьмя диодами D1-D4. Напряжение постоянного тока на выходе моста сглаживается фильтром, образованным накопительным конденсатором C1 и резистором R1.Схема имеет некоторые уникальные особенности, которые сильно отличают ее от других источников питания этого класса. Вместо того чтобы использовать переменное устройство обратной связи для контроля выходного напряжения, наша схема использует усилитель постоянного усиления, чтобы обеспечить опорное напряжение, необходимое для ее функционирования стабильного. Опорное напряжение генерируется на выходе U1.

Схема работает следующим образом: Диод D8 представляет собой стабилитрон 5,6 В, который здесь работает при токе с нулевым температурным коэффициентом.Напряжение на выходе U1 постепенно увеличивается, пока не загорится диод D8. Когда это происходит, стабилизирует цепь и опорное напряжение стабилитрона (5.6 V) появляется через резистор R5. Ток, протекающий через неинвертирующий вход операционного усилителя, незначителен, поэтому один и тот же ток течет через R5 и R6, а поскольку два резистора имеют одинаковое значение, напряжение на двух из них, подключенных последовательно, будет ровно в два раза выше напряжение на каждом. Таким образом, напряжение на выходе операционного усилителя (вывод 6 U1) равно 11.2 В, в два раза стабилитроны опорного напряжения. Интегральная схема U2 имеет постоянный коэффициент усиления приблизительно 3 X, в соответствии с формулой А = (R11 + R12) / R11, и повышает опорное напряжение 11,2 В до приблизительно 33 В. триммера RV1 и резистора R10, которые используются для регулировка пределов выходного напряжения таким образом, чтобы его можно было снизить до 0 В, несмотря на любые отклонения значений других компонентов схемы.

Еще одна очень важная особенность схемы — это возможность предварительно установить максимальный выходной ток, который может быть получен от p.s.u., эффективно преобразовывая его из источника постоянного напряжения в источник постоянного тока. Чтобы сделать это возможным, схема определяет падение напряжения на резисторе (R7), который включен последовательно с нагрузкой. За эту функцию схемы отвечает микросхема U3. Инвертирующий вход U3 смещен на 0 В через R21. В то же время неинвертирующий вход той же ИС может быть настроен на любое напряжение с помощью P2.

Предположим, что для данного выхода в несколько вольт P2 установлен таким образом, что на входе IC поддерживается 1 В.Если нагрузка увеличивается, выходное напряжение будет поддерживаться постоянным за счет секции усилителя напряжения схемы, и наличие R7, включенного последовательно с выходом, будет иметь незначительный эффект из-за его низкого значения и из-за его расположения вне контура обратной связи цепь управления напряжением. Пока нагрузка остается постоянной, а выходное напряжение не изменяется, схема стабильна. Если нагрузка увеличивается так, что падение напряжения на R7 превышает 1 В, IC3 принудительно срабатывает, и схема переводится в режим постоянного тока.Выход U3 соединен с неинвертирующим входом U2 через D9. U2 отвечает за управление напряжением, и поскольку U3 подключен к его входу, последний может эффективно отменять его функцию. Что происходит, так это то, что напряжение на R7 контролируется, и ему не разрешается увеличиваться выше заданного значения (1 В в нашем примере) за счет уменьшения выходного напряжения схемы.

Фактически, это средство поддержания постоянного выходного тока, и оно настолько точное, что можно предварительно установить ограничение тока до 2 мА.Конденсатор C8 предназначен для повышения стабильности цепи. Q3 используется для включения светодиода всякий раз, когда срабатывает ограничитель тока, чтобы обеспечить визуальную индикацию работы ограничителей. Чтобы U2 мог контролировать выходное напряжение до 0 В, необходимо обеспечить отрицательную шину питания, и это делается с помощью цепи вокруг C2 и C3. Такое же отрицательное питание также используется для U3. Поскольку U1 работает в фиксированных условиях, он может питаться от нерегулируемой положительной шины питания и земли.

Отрицательная шина питания создается простой схемой накачки напряжения, которая стабилизируется с помощью R3 и D7. Чтобы избежать неконтролируемых ситуаций при отключении, вокруг Q1 построена схема защиты. Как только отрицательная шина питания выходит из строя, Q1 полностью отключает питание выходного каскада. Это фактически приводит к нулевому выходному напряжению, как только отключается переменный ток, защищая цепь и устройства, подключенные к ее выходу. Во время нормальной работы Q1 удерживается выключенным с помощью R14, но когда отрицательная шина питания разрушается, транзистор включается и устанавливает на выходе U2 низкий уровень.ИС имеет внутреннюю защиту и не может быть повреждена из-за этого эффективного короткого замыкания ее выхода. Это большое преимущество в экспериментальной работе — возможность отключить выходную мощность источника питания, не дожидаясь разрядки конденсаторов, а также есть дополнительная защита, потому что выходная мощность многих стабилизированных источников питания имеет тенденцию мгновенно повышаться при выключении. с плачевными результатами.

Строительство

Прежде всего, давайте рассмотрим несколько основ построения электронных схем на печатной плате.Плата изготовлена ​​из тонкого изоляционного материала, покрытого тонким слоем проводящей меди, форма которой позволяет формировать необходимые проводники между различными компонентами схемы. Использование правильно спроектированной печатной платы очень желательно, так как это значительно ускоряет строительство и снижает вероятность ошибок. Чтобы защитить плату во время хранения от окисления и гарантировать, что она будет доставлена ​​вам в идеальном состоянии, медь лужится во время производства и покрывается специальным лаком, который защищает ее от окисления, а также облегчает пайку.

Припаивание компонентов к плате — единственный способ построить вашу схему, и от того, как вы это сделаете, во многом зависит ваш успех или неудача. Эта работа не очень сложная, и если вы будете придерживаться нескольких правил, у вас не должно возникнуть проблем. Паяльник, который вы используете, должен быть легким, а его мощность не должна превышать 25 Вт. Наконечник должен быть в хорошем состоянии и всегда оставаться чистым. Для этого пригодятся специально изготовленные губки, которые должны оставаться влажными, и время от времени вы можете протирать их горячим наконечником, чтобы удалить все остатки, которые имеют тенденцию к скоплению на нем.

НЕ подпиливайте грязный или изношенный наконечник наждачной бумагой. Если наконечник нельзя очистить, замените его. На рынке существует множество различных типов припоя, и вы должны выбрать припой хорошего качества, который содержит необходимый флюс в своей сердцевине, чтобы каждый раз обеспечивать идеальное соединение.
НЕ используйте паяльный флюс, кроме того, который уже включен в ваш припой. Слишком большой поток может вызвать множество проблем и является одной из основных причин неисправности цепи. Если, тем не менее, вам нужно использовать дополнительный флюс, как в случае лужения медных проводов, после завершения работы тщательно очистите его.

Для правильной пайки компонента необходимо сделать следующее:

  • Очистите выводы компонентов небольшим кусочком наждачной бумаги.
  • Согните их на правильном расстоянии от корпуса компонентов и вставьте компонент на его место на плате.
  • Иногда вы можете встретить компоненты с более толстыми выводами, чем обычно, которые слишком толстые, чтобы войти в отверстия ПК. доска. В этом случае используйте мини-дрель, чтобы немного увеличить отверстия.Не делайте отверстия слишком большими, так как впоследствии это затруднит пайку.
  • Возьмите горячий утюг и поместите его наконечник на вывод компонента, удерживая конец припоя в том месте, где вывод выходит из платы. Наконечник утюга должен касаться провода немного выше компьютера. доска.
  • Когда припой начнет плавиться и течь, подождите, пока он равномерно покроет область вокруг отверстия, и флюс закипит и выйдет из-под припоя.
  • Вся операция не должна занимать более 5 секунд.Снимите утюг и дайте припою остыть естественным образом, не дуя на него и не перемещая компонент. Если все было сделано правильно, поверхность стыка должна иметь блестящую металлическую отделку, а его края должны плавно заканчиваться на выводе компонента и направляющей платы. Если припой выглядит тусклым, потрескавшимся или имеет форму капли, значит, вы сделали сухое соединение, и вам следует удалить припой (с помощью насоса или фитиля) и переделать его. Следите за тем, чтобы не перегреть гусеницы, так как их очень легко снять с доски и сломать.
  • При пайке чувствительного компонента рекомендуется удерживать провод со стороны компонента платы с помощью плоскогубцев, чтобы отвести тепло, которое может повредить компонент.
  • Убедитесь, что вы не используете больше припоя, чем необходимо, поскольку существует риск короткого замыкания соседних дорожек на плате, особенно если они расположены очень близко друг к другу.
  • Когда вы закончите работу, отрежьте лишние выводы компонентов и тщательно очистите плату подходящим растворителем, чтобы удалить все остатки флюса, которые могут остаться на ней.

Строительство (… продолжение)

Так как рекомендуется начать работу с определения компонентов и разделения их на группы. Сначала установите гнезда для микросхем и контакты для внешних подключений и припаяйте их на свои места. Продолжаем с резисторами. Не забудьте насыпать R7 на определенном расстоянии от печатной платы, так как он имеет тенденцию сильно нагреваться, особенно когда цепь подает большие токи, и это может привести к повреждению платы.Также рекомендуется установить R1 на определенном расстоянии от поверхности печатной платы. Продолжайте с конденсаторами, соблюдая полярность электролита, и, наконец, припаяйте диоды и транзисторы, стараясь не перегреть их и в то же время очень осторожно, чтобы правильно их выровнять.

Установите силовой транзистор на радиатор. Для этого следуйте схеме и не забудьте использовать слюдяной изолятор между корпусом транзистора и радиатором, а также специальные фибровые шайбы для изоляции винтов от радиатора.Не забудьте поместить метку для пайки на один из винтов со стороны корпуса транзистора, она будет использоваться как вывод коллектора транзистора. Используйте небольшое количество теплопередающей смеси между транзистором и радиатором, чтобы обеспечить максимальную теплопередачу между ними, и затяните винты до упора.

Прикрепите кусок изолированного провода к каждому выводу, стараясь сделать очень хорошие соединения, так как ток, протекающий в этой части цепи, довольно велик, особенно между эмиттером и коллектором транзистора.
Удобно знать, где вы собираетесь разместить все внутри корпуса, в котором будет размещаться источник питания, чтобы рассчитать длину проводов, которые будут использоваться между печатной платой и потенциометрами, силовым транзистором и для входные и выходные подключения к схеме. (На самом деле не имеет значения, длиннее ли провода, но это делает проект более аккуратным, если провода обрезаны точно до необходимой длины).
Подключите потенциометры, светодиод и силовой транзистор и подключите две пары выводов для входных и выходных соединений.Удостоверьтесь, что вы очень внимательно следите за схемой этих подключений, так как в общей сложности 15 внешних подключений к цепи, и если вы сделаете ошибку, может быть очень трудно найти ее впоследствии. Рекомендуется использовать кабели разных цветов, чтобы облегчить поиск неисправностей.

Внешние соединения:

  • 1 и 2 входа переменного тока, вторичная обмотка трансформатора.
  • 3 (+) и 4 (-) выход постоянного тока.
  • 5, 10 и 12 до P1.
  • 6, 11 и 13 по P2.
  • 7 (E), 8 (B), 9 (E) к силовому транзистору Q4.
  • Светодиод также следует разместить на передней панели корпуса, где он всегда виден, но контакты, к которым он подключен, не пронумерованы.

Когда все внешние соединения выполнены, очень внимательно осмотрите плату и очистите ее от остатков паяльного флюса. Убедитесь, что нет мостов, которые могут закоротить соседние дорожки, и, если все в порядке, соедините вход цепи с вторичной обмоткой подходящего сетевого трансформатора.Подключите вольтметр к выходу схемы и первичной обмотке трансформатора к сети.

НЕ ПРИКАСАЙТЕСЬ К ЧАСТИ ЦЕПИ, КОГДА ОНА НАХОДИТСЯ НА ПИТАНИИ.

Вольтметр должен измерять напряжение от 0 до 30 В постоянного тока в зависимости от настройки P1 и должен следить за любыми изменениями этой настройки, чтобы указать, что регулятор переменного напряжения работает правильно. При повороте P2 против часовой стрелки должен загореться светодиод, указывая на то, что ограничитель тока работает.

Данные

Корректировки

Если вы хотите, чтобы выход вашего источника питания регулировался в диапазоне от 0 до 30 В, вы должны отрегулировать RV1, чтобы убедиться, что, когда P1 находится на минимальном значении, выход источника питания равен точно 0 В. Поскольку невозможно измерить очень небольшие значения с помощью обычного панельного измерителя, лучше использовать цифровой измеритель для этой регулировки и установить его на очень низкую шкалу, чтобы увеличить его чувствительность.

Предупреждение

При использовании электрических деталей обращайтесь с источником питания и оборудованием с большой осторожностью, соблюдая стандарты безопасности, описанные в международных спецификациях и нормах.

ВНИМАНИЕ

Эта схема работает от сети, и в некоторых ее частях присутствует 220 В переменного тока.
Напряжение выше 50 В ОПАСНО и даже может быть СМЕРТЕЛЬНО.
Во избежание несчастных случаев, которые могут привести к летальному исходу для вас или членов вашей семьи, соблюдайте следующие правила:

  • НЕ работайте, если вы устали или торопитесь, перепроверьте все перед подключением вашей цепи к электросети и будьте готовы
  • , чтобы отключить его, если что-то не так.
  • НЕ прикасайтесь к какой-либо части цепи, когда она находится под напряжением.
  • НЕ оставляйте шнуры питания незащищенными. Все силовые провода должны быть хорошо изолированы.
  • ЗАПРЕЩАЕТСЯ заменять предохранители другими предохранителями с более высоким номиналом, а также использовать проволоку или алюминиевую фольгу.
  • НЕ работайте мокрыми руками.
  • Если вы носите цепочку, ожерелье или что-нибудь, что может свисать, и дотрагиваетесь до незащищенной части цепи, БУДЬТЕ ОСТОРОЖНЫ.
  • ВСЕГДА используйте подходящий сетевой шнур с подходящей вилкой и должным образом заземляйте электрическую цепь.
  • Если корпус вашего проекта металлический, убедитесь, что он правильно заземлен.
  • Если возможно, используйте сетевой трансформатор с соотношением 1: 1, чтобы изолировать вашу цепь от сети.
  • При тестировании цепи, работающей от сети, наденьте обувь с резиновой подошвой, встаньте на сухой непроводящий пол и держите одну руку в кармане или за спиной.
  • Если вы примете все вышеперечисленные меры предосторожности, вы снизите риск до минимума и тем самым защитите себя и окружающих.
  • Тщательно построенное и хорошо изолированное устройство не представляет опасности для пользователя.

ОСТОРОЖНО: ЭЛЕКТРИЧЕСТВО МОЖЕТ УБИТЬ, ЕСЛИ ВЫ НЕ ВНИМАТЕЛЬНЫ

Если не работает

Проверьте свою работу на предмет возможных сухих стыков, перемычек на соседних дорожках или остатков паяльного флюса, которые обычно вызывают проблемы.
Еще раз проверьте все внешние подключения к цепи и от цепи, чтобы увидеть, нет ли там ошибки.

  • Убедитесь, что все компоненты отсутствуют или вставлены в неправильные места.
  • Убедитесь, что все поляризованные компоненты припаяны правильно. — Убедитесь, что источник питания имеет правильное напряжение и правильно подключен к вашей цепи.
  • Проверьте свой проект на наличие неисправных или поврежденных компонентов.

Список деталей

Часть Значение Примечание
R1 2,2 кОм 1 Вт
R2 82 Ом 1/4 Вт
R3 220 Ом 1/4 Вт
R4 4.7 кОм 1/4 Вт
R5-R6-R13-R20-R21 10 кОм 1/4 Вт
R7 0,47 Ом 5 Вт
R8-R11 27 кОм 1/4 Вт
R9-R19 2,2 кОм 1/4 Вт
R10 270 кОм 1/4 Вт
R12-R18 56 кОм 1/4 Вт
R14 1.5 кОм 1/4 Вт
R15-R16 1 кОм 1/4 Вт
R17 33 Ом 1/4 Вт
R22 3,9 кОм 1/4 Вт
RV1 100 кОм триммер
P1-P2 10 кОм понтезиометр линейный
C1 3300 мкФ / 50 В электролитический
C2-C3 47 мкФ / 50 В электролитический
C4 100 нФ полиэстер
C5 200 нФ полиэстер
C6 100пФ керамика
C7 10 мкФ / 50 В электролитический
C8 330пФ керамика
C9 100пФ керамика
D1-D2-D3-D4 1N5402-3-4 2А диод — RAX GI837U
D5-D6 1N4148
D7-D8 5.6В Зенер
D9-D10 1N4148
D11 1N4001 диод 1А
1 квартал BC548 NPN транзистор или BC547
2 квартал 2N2219 NPN транзистор
3 квартал BC557 PNP транзистор или BC327
4 квартал 2N3055 Транзистор силовой NPN
U1-U2-U3 TL081 операционный усилитель
D12 LED диод

Обратная связь

Вы можете опубликовать свой опыт и мысли о создании этого блока питания в этой теме.

Еще одна реализация этого блока питания находится здесь — на чешском языке


вот плата, сделанная Sam Carmel и хорошо проработанная


Блок питания Daniel — вид спереди с ЖК-вольтметром
Потензиометры для грубой и точной регулировки напряжения и регулятор тока


Блок питания Даниэля — внутренний вид. В качестве источника питания вольтметра используется зарядное устройство для мобильного телефона.

Сборка блока питания Дэниела — вид изнутри.Он собирается заменить конденсатор 2200uF на 6800uF, чтобы уменьшить пульсации при высокой нагрузке.


Блок питания Даниэля — внутренний вид. новый конденсатор (6800 мкФ x 40 В) для улучшения фильтрации пульсаций


Блок питания Даниэля — внутренний вид. Модификация для защиты LM311

06/2012 получил следующее электронное письмо от Даниэля:
Сейчас я столкнулся только с одной из самых больших бед в электронике… Поддельные компоненты. Я использую поддельный 2N2219, и он длился 100 мс (или меньше) с первой попытки.Поскольку изделие было новым, я даже не подозревал об этом. Я потратил 2 часа на поиски проблемы, и я не мог поверить, когда проверял ее… У меня было еще два, которые я боюсь вместе, у них была такая же судьба… На мое счастье, у меня была коробка со старыми компонентами (некоторые из 70-х ) и там я нашел настоящую Motorola 2N2219… Он работает идеально. Это была единственная трудность, с которой я столкнулся…

Получил следующее письмо от Ивана 02/2010:
Ok. Я написал ваш проект около дня назад. Смонтировал все детали на печатной плате, а затем пришел к выводу, что в этой схеме есть серьезные проблемы.Во-первых, 2N3055 перегреется, поэтому вам придется подключить два из них параллельно с эмиттерными резисторами 0,1 Ом / 5 Вт. Во-вторых, максимальное напряжение между «+» и «-» TL081 составляет 36 В постоянного тока. Если вы подключите их, как показано на этой принципиальной схеме, напряжение будет около 45 В постоянного тока, поэтому они немедленно сгорят. Чтобы решить эту проблему, вам необходимо повторно подключить все контакты номер 7 U1, U2 и U3, эмиттер Q3 и «верхний» конец R19 к выходу из 7809 с стабилитроном 18 В между «общим» контактом и «-» конденсатора 3300 мкФ. , а вход 7809 соединить с ‘+’ той же крышки.Теперь на контакте 7 и упомянутых частях у вас будет 27 В постоянного тока, а общее напряжение будет 32,6 В постоянного тока. В-третьих, вместо 3300 мкФ используйте 4700 или 6800 мкФ / 63 В постоянного тока, чтобы уменьшить пульсации при более высоких токах (2-3 А). В остальном схема идеальна. Мне это нравится, потому что это так недорого и легко сделать с теми простыми реконструкциями, о которых я упоминал.

Банкноты

Объяснение 4 простых схем бестрансформаторного источника питания

В этом посте мы обсудим 4 простых в сборке, компактных простых схемах бестрансформаторного источника питания.Все схемы, представленные здесь, построены с использованием теории емкостного реактивного сопротивления для понижения входного напряжения сети переменного тока. Все представленные здесь конструкции работают независимо от без трансформатора или без трансформатора .

Концепция бестрансформаторного источника питания

Как следует из названия, бестрансформаторная схема источника питания обеспечивает низкий постоянный ток от сети высокого напряжения переменного тока без использования трансформатора или катушки индуктивности.

Он работает за счет использования высоковольтного конденсатора для понижения сетевого переменного тока до необходимого более низкого уровня, который может быть подходящим для подключенной электронной схемы или нагрузки.

Характеристики напряжения этого конденсатора выбраны таким образом, чтобы его пиковое значение действующего напряжения было намного выше, чем пиковое напряжение сети переменного тока, чтобы гарантировать безопасную работу конденсатора. Пример конденсатора, который обычно используется в цепях бестрансформаторного питания, показан ниже:

Этот конденсатор подключается последовательно с одним из входов сети, предпочтительно с фазовой линией переменного тока.

Когда сетевой переменный ток поступает на этот конденсатор, в зависимости от номинала конденсатора, реактивное сопротивление конденсатора вступает в действие и не позволяет сетевому переменному току превысить заданный уровень, определяемый номиналом конденсатора.

Однако, хотя ток ограничен, напряжение нет, поэтому, если вы измеряете выпрямленный выход бестрансформаторного источника питания, вы обнаружите, что напряжение равно пиковому значению сетевого переменного тока, которое составляет около 310 В, и это может насторожить любого нового любителя.

Но поскольку конденсатор может значительно снизить уровень тока, с этим высоким пиковым напряжением можно легко справиться и стабилизировать с помощью стабилитрона на выходе мостового выпрямителя.

Мощность стабилитрона должна выбираться соответствующим образом в соответствии с допустимым уровнем тока конденсатора.

ВНИМАНИЕ: прочтите предупреждающее сообщение в конце сообщения

Преимущества использования бестрансформаторной цепи питания

Идея недорогая, но очень эффективная для приложений, требующих малой мощности для работы.

Использование трансформатора в источниках питания постоянного тока, вероятно, довольно распространено, и мы много слышали об этом.

Однако одним из недостатков использования трансформатора является то, что вы не можете сделать устройство компактным.

Даже если текущие требования к вашей схеме невысоки, вы должны включить тяжелый и громоздкий трансформатор, что сделает работу действительно громоздкой и беспорядочной.

Описанная здесь бестрансформаторная схема питания очень эффективно заменяет обычный трансформатор для приложений, требующих тока ниже 100 мА.

Здесь на входе используется высоковольтный металлизированный конденсатор для необходимого понижения напряжения сети, а предыдущая схема представляет собой не что иное, как простые мостовые конфигурации для преобразования пониженного переменного напряжения в постоянное.

Схема, показанная на схеме выше, представляет собой классическую конструкцию, может использоваться в качестве источника питания постоянного тока 12 В для большинства электронных схем.

Однако, обсудив преимущества вышеупомянутой конструкции, стоит обратить внимание на несколько серьезных недостатков, которые может включать эта концепция.

Недостатки схемы бестрансформаторного источника питания

Во-первых, схема не может выдавать сильноточные выходные сигналы, но это не будет проблемой для большинства приложений.

Еще один недостаток, который, безусловно, требует некоторого рассмотрения, заключается в том, что данная концепция не изолирует цепь от опасных потенциалов сети переменного тока.

Этот недостаток может иметь серьезные последствия для конструкций с оконечными выводами или металлическими шкафами, но не имеет значения для устройств, в которых все находится в непроводящем корпусе.

Поэтому начинающие любители должны работать с этой схемой очень осторожно, чтобы избежать поражения электрическим током. И последнее, но не менее важное: вышеупомянутая схема позволяет скачкам напряжения проникать через нее, что может вызвать серьезное повреждение цепи с питанием и самой цепи питания.

Однако в предложенной простой схеме бестрансформаторного источника питания этот недостаток был разумно устранен путем введения различных типов стабилизирующих каскадов после мостового выпрямителя.

Этот конденсатор заземляет мгновенные всплески высокого напряжения, тем самым эффективно защищая связанную с ним электронику.

Как работает схема

Работу этого источника питания без преобразования можно понять по следующим пунктам:

  1. Когда вход сети переменного тока включен, конденсатор C1 блокирует вход сетевого тока и ограничивает его до более низкого уровня. уровень, определяемый значением реактивного сопротивления C1.Здесь можно приблизительно принять значение около 50 мА.
  2. Тем не менее, напряжение не ограничено, и поэтому полные 220 В или что-то еще, что может быть на входе, может достигать следующей ступени мостового выпрямителя.
  3. Мостовой выпрямитель выпрямляет эти 220 В постоянного тока до более высоких 310 В постоянного тока из-за преобразования среднеквадратичного значения в пиковое значение сигнала переменного тока.
  4. Это 310 В постоянного тока мгновенно понижается до низкого уровня постоянного тока следующим каскадом стабилитрона, который шунтирует его на значение стабилитрона. Если используется стабилитрон 12 В, он станет 12 В и так далее.
  5. C2 наконец фильтрует 12 В постоянного тока с пульсациями в относительно чистый 12 В постоянного тока.

1) Базовая бестрансформаторная конструкция

Давайте попробуем более подробно разобраться в функциях каждой из частей, используемых в приведенной выше схеме:

  1. Конденсатор C1 становится наиболее важной частью схемы, так как он является единственным который снижает высокий ток из сети 220 В или 120 В до желаемого более низкого уровня, чтобы соответствовать выходной нагрузке постоянного тока. Как показывает практика, каждая отдельная микрофарада этого конденсатора будет обеспечивать выходную нагрузку током около 50 мА.Это означает, что 2 мкФ обеспечит 100 мА и так далее. Если вы желаете более точно изучить расчеты, можете обратиться к этой статье.
  2. Резистор R1 используется для обеспечения пути разряда для высоковольтного конденсатора C1 всякий раз, когда цепь отключена от сетевого входа. Потому что C1 может сохранять в себе сетевой потенциал 220 В, когда он отсоединен от сети, и может вызвать удар высоким напряжением у любого, кто дотронется до контактов вилки. R1 быстро разряжает C1, предотвращая любую подобную аварию.
  3. Диоды D1 — D4 работают как мостовой выпрямитель для преобразования слаботочного переменного тока от конденсатора C1 в слаботочный постоянный ток. Конденсатор C1 ограничивает ток до 50 мА, но не ограничивает напряжение. Это означает, что постоянный ток на выходе мостового выпрямителя является пиковым значением 220 В переменного тока. Это можно рассчитать как: 220 x 1,41 = 310 В постоянного тока приблизительно . Итак, у нас на выходе моста 310 В, 50 мА.
  4. Однако напряжение 310 В постоянного тока может быть слишком высоким для любого низковольтного устройства, кроме реле.Следовательно, стабилитрон соответствующего номинала используется для переключения 310 В постоянного тока на желаемое более низкое значение, такое как 12 В, 5 В, 24 В и т. Д., В зависимости от характеристик нагрузки.
  5. Резистор R2 используется как токоограничивающий резистор. Вы можете почувствовать, когда C1 уже существует для ограничения тока, зачем нам R2. Это связано с тем, что во время периодов мгновенного включения питания, то есть, когда входной переменный ток впервые подается на схему, конденсатор C1 просто действует как короткое замыкание в течение нескольких миллисекунд.Эти несколько начальных миллисекунд периода включения позволяют полному высокому току 220 В переменного тока войти в цепь, чего может быть достаточно, чтобы разрушить уязвимую нагрузку постоянного тока на выходе. Чтобы этого не произошло, введем R2. Однако лучшим вариантом могло бы быть использование NTC вместо R2.
  6. C2 — это конденсатор фильтра, который сглаживает пульсации 100 Гц от выпрямленного моста до более чистого постоянного тока. Хотя на схеме показан высоковольтный конденсатор 10uF 250V, вы можете просто заменить его на 220uF / 50V из-за наличия стабилитрона.

Схема печатной платы для объясненного выше простого бестрансформаторного источника питания показана на следующем изображении. Обратите внимание, что я также включил место для MOV на печатной плате со стороны входа сети.

Пример схемы для светодиодного декоративного освещения.

Следующая схема бестрансформаторного или емкостного источника питания может использоваться в качестве схемы светодиодной лампы для безопасного освещения второстепенных светодиодных цепей, таких как маленькие светодиодные лампы или светодиодные гирлянды.

Идею запросил г-н.Jayesh:

Требования к спецификации

Струна состоит из примерно 65-68 светодиодов на 3 В, соединенных последовательно примерно на расстоянии, скажем, 2 фута, такие 6 струн связаны вместе, чтобы образовать одну струну, так что расположение лампочки составляет 4 дюйма в последней веревке. итак всего 390 — 408 светодиодных лампочек в финальной тросе.
Итак, пожалуйста, предложите мне лучшую схему драйвера для работы
1) одна струна из 65-68 строк.
или
2) полный канат из 6 струн вместе.
у нас есть еще одна веревка из 3-х струн. Струна состоит из примерно 65-68 светодиодов на 3 В, соединенных последовательно, примерно на расстоянии, скажем, 2 фута, такие 3 струны связаны вместе, чтобы образовать одну струну, поэтому размещение лампы получается, что длина последней веревки составляет 4 дюйма. итак всего 195-204 светодиодных лампочки в готовом тросе.
Итак, пожалуйста, предложите мне лучшую схему драйвера для работы
1) одна струна из 65-68 строк.
или
2) полная веревка из 3-х струн вместе.
Пожалуйста, предложите лучшую надежную схему с устройством защиты от перенапряжения и посоветуйте, какие дополнительные вещи необходимо подключить для защиты схем.
, и обратите внимание на то, что на принципиальных схемах указаны значения, необходимые для того же, поскольку мы не являемся техническим специалистом в этой области.

Схема

Схема драйвера, показанная ниже, подходит для управления любой цепочкой светодиодных ламп , имеющей менее 100 светодиодов (для входа 220 В), каждый светодиод рассчитан на 20 мА, 3,3 В 5 мм Светодиоды:

Здесь вход конденсатор 0,33 мкФ / 400 В определяет количество тока, подаваемого на светодиодную цепочку. В этом примере это будет около 17 мА, что примерно соответствует выбранной светодиодной цепочке.

Если один драйвер используется для большего количества параллельных цепочек светодиодов 60/70, то просто указанное значение конденсатора может быть пропорционально увеличено для поддержания оптимального освещения светодиодов.

Следовательно, для двух параллельно включенных струн требуемое значение будет 0,68 мкФ / 400 В, для трех строк вы можете заменить его на 1 мкФ / 400 В. Аналогично, для 4-х струн его необходимо увеличить до 1,33 мкФ / 400 В и так далее.

Важно : Хотя я не показал ограничивающий резистор в конструкции, было бы неплохо включить резистор 33 Ом 2 Вт последовательно с каждой цепочкой светодиодов для дополнительной безопасности.Его можно было вставить где угодно последовательно с отдельными струнами.

ПРЕДУПРЕЖДЕНИЕ: ВСЕ ЦЕПИ, УКАЗАННЫЕ В ДАННОЙ СТАТЬЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ переменного тока, ПОЭТОМУ ВСЕ СЕКЦИИ ЦЕПИ ОПАСНЫ ПРИ ПОДКЛЮЧЕНИИ К СЕТИ AC ……..

2). к бестрансформаторному источнику питания со стабилизированным напряжением

Теперь давайте посмотрим, как обычный емкостной источник питания может быть преобразован в бестрансформаторный источник питания без перенапряжения или стабилизированного напряжения переменного тока, применимый практически ко всем стандартным электронным нагрузкам и схемам.Идея была предложена г-ном Чанданом Мэйти.

Технические характеристики

Если вы помните, я уже общался с вами раньше с комментариями в вашем блоге.

Бестрансформаторные схемы действительно хороши, я протестировал пару из них и использовал светодиоды мощностью 20 Вт, 30 Вт. Теперь я пытаюсь добавить контроллер, вентилятор и светодиоды вместе, поэтому мне нужен двойной источник питания.

Примерная спецификация:

Номинальный ток 300 мAP1 = 3.3-5 В 300 мА (для контроллера и т. Д.) P2 = 12-40 В (или более высокий диапазон), 300 мА (для светодиода)
Я подумал использовать вашу вторую схему, как упоминалось https://homemade-circuits.com/2012/08/ high-current-transformerless-power.html

Но я не могу заморозить способ получения 3,3 В без использования дополнительного конденсатора. 1. Можно ли поставить вторую схему с выхода первой? 2. Или второй мост TRIAC, который нужно разместить параллельно первому, после конденсатора, чтобы получить 3.3-5V

Буду рад, если вы любезно поможете.

Спасибо,

Конструкция

Функцию различных компонентов, используемых на различных этапах показанной выше схемы с управляемым напряжением, можно понять из следующих пунктов:

Напряжение сети выпрямляется четырьмя 1N4007 диоды и фильтруется конденсатором 10 мкФ / 400 В.

Выходной сигнал через 10 мкФ / 400 В теперь достигает примерно 310 В, что является пиковым выпрямленным напряжением, достигаемым от сети.

Сеть делителей напряжения, сконфигурированная в основании TIP122, обеспечивает снижение этого напряжения до ожидаемого уровня или требуемого уровня на выходе источника питания.

Вы также можете использовать MJE13005 вместо TIP122 для большей безопасности.

Если требуется 12 В, потенциометр 10 кОм может быть установлен для достижения этого через эмиттер / землю TIP122.

Конденсатор 220 мкФ / 50 В гарантирует, что во время включения база получает мгновенное нулевое напряжение, чтобы поддерживать ее в выключенном состоянии и защищать от первоначального скачка напряжения.

Катушка индуктивности дополнительно гарантирует, что в течение периода включения катушка обеспечивает высокое сопротивление и предотвращает попадание любого пускового тока внутрь цепи, предотвращая возможное повреждение цепи.

Для достижения 5 В или любого другого прилагаемого пониженного напряжения можно использовать регулятор напряжения, такой как показанная 7805 IC.

Принципиальная схема

Использование MOSFET Control

Вышеупомянутая схема, использующая эмиттерный повторитель, может быть дополнительно улучшена за счет применения источника питания MOSFET-повторителя вместе с дополнительным каскадом управления током с использованием транзистора BC547.

Полную принципиальную схему можно увидеть ниже:

Видео-подтверждение защиты от перенапряжения

3) Цепь бестрансформаторного источника питания с нулевым переходом

Третий интерес объясняет важность обнаружения пересечения нуля в емкостных бестрансформаторных источниках питания для полной защиты от бросков импульсных токов при включении сетевого выключателя. Идея была предложена г-ном Фрэнсисом.

Технические характеристики

Я с большим интересом читал статьи о бестрансформаторных источниках питания на вашем сайте, и, если я правильно понимаю, основная проблема заключается в возможном пусковом токе в цепи при включении, и это вызвано тем, что включение не всегда происходит при нулевом напряжении цикла (переход через ноль).

Я новичок в электронике, и мои знания и практический опыт очень ограничены, но если проблема может быть решена, если реализован переход через нуль, почему бы не использовать компонент перехода через нуль для управления им, такой как оптотриак с переходом через ноль.

Входная сторона Optotriac имеет малую мощность, поэтому можно использовать резистор малой мощности для понижения сетевого напряжения для работы Optotiac. Поэтому на входе оптотриака конденсатор не используется. Конденсатор подключен к выходу, который будет включаться симистором, который включается при переходе через нуль.

Если это применимо, это также решит проблемы с высокими требованиями к току, поскольку Optotriac, в свою очередь, может без каких-либо затруднений управлять другим более высоким током и / или напряжением TRIAC. В цепи постоянного тока, подключенной к конденсатору, больше не должно быть проблем с пусковым током.

Было бы неплохо узнать ваше практическое мнение и спасибо, что прочитали мою почту.

С уважением,
Фрэнсис

Дизайн

Как правильно указано в приведенном выше предположении, вход переменного тока без контроля перехода через нуль может быть основной причиной броска импульсного тока в емкостных бестрансформаторных источниках питания.

Сегодня, с появлением сложных оптоизоляторов драйвера симистора, переключение сети переменного тока с контролем перехода через нуль больше не является сложной задачей и может быть легко реализовано с использованием этих устройств.

О оптопарах MOCxxxx

Драйверы симисторов серии MOC имеют форму оптопар и являются специалистами в этом отношении и могут использоваться с любым симистором для управления сетью переменного тока посредством обнаружения и контроля перехода через ноль.

Драйверы симисторов серии MOC включают в себя MOC3041, MOC3042, MOC3043 и т. Д., Все они почти идентичны по своим рабочим характеристикам с небольшими различиями в размах напряжений, и любой из них может использоваться для предлагаемого приложения для контроля перенапряжения в емкостных источниках питания.

Обнаружение и выполнение перехода через нуль обрабатываются внутри этих блоков оптических драйверов, и нужно только сконфигурировать силовой симистор с ним, чтобы засвидетельствовать предполагаемое управляемое срабатывание при переходе через ноль интегральной схемы симистора.

Прежде чем исследовать схему бестрансформаторного питания симистора без перенапряжения с использованием концепции управления переходом через ноль, давайте сначала вкратце разберемся, что такое переход через нуль, и связанные с ним особенности.

Что такое переход через нуль в сети переменного тока

Мы знаем, что потенциал сети переменного тока состоит из циклов напряжения, которые нарастают и падают с изменением полярности от нуля до максимума и наоборот по заданной шкале.Например, в нашей сети переменного тока 220 В напряжение переключается с 0 на пиковое значение +310 В) и обратно до нуля, затем идет вниз от 0 до -310 В и обратно к нулю, это происходит непрерывно 50 раз в секунду, составляя переменный ток 50 Гц. цикл.

Когда сетевое напряжение близко к мгновенному пику цикла, то есть около 220 В (для 220 В) на входе сети, оно находится в самой сильной зоне с точки зрения напряжения и тока, и если происходит включение емкостного источника питания в этот момент можно ожидать, что все 220 В выйдет из строя через источник питания и связанную с ним уязвимую нагрузку постоянного тока.Результатом может быть то, что мы обычно наблюдаем в таких блоках питания … то есть мгновенное сгорание подключенной нагрузки.

Вышеупомянутые последствия обычно наблюдаются только в емкостных бестрансформаторных источниках питания, потому что конденсаторы имеют характеристики короткого замыкания в течение доли секунды, когда они подвергаются напряжению питания, после чего они заряжаются и настраиваются в соответствии с заданными параметрами. выходной уровень

Возвращаясь к проблеме пересечения нуля в сети, в обратной ситуации, когда сеть приближается или пересекает нулевую линию своего фазового цикла, ее можно рассматривать как самую слабую зону с точки зрения тока и напряжения, и можно ожидать, что любое устройство, включенное в этот момент, будет полностью безопасным и не подверженным скачкам напряжения.

Следовательно, если емкостной источник питания включается в ситуациях, когда вход переменного тока проходит через нулевую фазу, мы можем ожидать, что выходной сигнал источника питания будет безопасным и не будет иметь импульсного тока.

Как это работает

Схема, показанная выше, использует драйвер оптоизолятора симистора MOC3041 и сконфигурирована таким образом, что при включении питания он срабатывает и запускает подключенный симистор только во время первого перехода через ноль фазы переменного тока а затем поддерживает нормально включенным переменный ток до тех пор, пока питание не будет отключено и снова не включено.

Обращаясь к рисунку, мы можем увидеть, как крошечный 6-контактный MOC 3041 IC соединен с симистором для выполнения процедур.

Вход на симистор подается через высоковольтный токоограничивающий конденсатор 105/400 В, нагрузка может быть подключена к другому концу источника через конфигурацию мостового выпрямителя для достижения чистого постоянного тока на предполагаемой нагрузке, которая может светодиод.

Как контролируется импульсный ток

При включении питания сначала симистор остается выключенным (из-за отсутствия привода затвора), как и нагрузка, подключенная к мостовой сети.

Напряжение питания, полученное на выходе конденсатора 105/400 В, достигает внутреннего ИК-светодиода через контакт 1/2 оптической ИС. Этот вход контролируется и обрабатывается внутри в соответствии с откликом светодиодного ИК-света … и как только обнаруживается, что поданный цикл переменного тока достигает точки пересечения нуля, внутренний переключатель мгновенно переключает и запускает симистор и сохраняет систему включенной в течение оставшееся время до выключения и повторного включения блока.

При описанной выше настройке при каждом включении питания оптоизолятор симистора MOC обеспечивает включение симистора только в тот период, когда сеть переменного тока пересекает нулевую линию своей фазы, что, в свою очередь, отлично поддерживает нагрузку. безопасный и свободный от опасного всплеска спешки.

Улучшение вышеуказанной конструкции

Здесь обсуждается комплексная схема емкостного источника питания с детектором перехода через ноль, ограничитель перенапряжения и регулятор напряжения, идея была представлена ​​г-ном Чами.

Разработка улучшенной схемы емкостного источника питания с Обнаружение пересечения нуля

Привет, Свагатам.

Это моя конструкция емкостного источника питания с защитой от перенапряжения с переходом через ноль и стабилизатором напряжения, я постараюсь перечислить все мои сомнения.
(я знаю, что это будет дорого для конденсаторов, но это только для целей тестирования)

1-Я не уверен, нужно ли менять BT136 на BTA06 для обеспечения большего тока.

2-Q1 (TIP31C) может обрабатывать только 100 В макс. Может его стоит поменять на транзистор 200В 2-3А?, Вроде 2SC4381.

3-R6 (200R 5W), я знаю, что этот резистор довольно маленький и это моя ошибка
, я действительно хотел поставить резистор 1 кОм.А вот с резистором 200R 5W
подойдет?

4-Некоторые резисторы были изменены в соответствии с вашими рекомендациями, чтобы сделать его способным к напряжению 110 В. Может быть, резистор 10 кОм должен быть меньше?

Если вы знаете, как заставить его работать правильно, я буду очень рад исправить это. Если он работает, я могу сделать для него печатную плату, и вы можете опубликовать ее на своей странице (бесплатно, конечно).

Спасибо, что нашли время и просмотрели мою полную неисправностей схему.

Хорошего дня.

Chamy

Оценка конструкции

Привет, Chamy,

мне кажется, что ваша схема в порядке. Вот ответы на ваши вопросы:

1) да BT136 следует заменить на симистор более высокого номинала.
2) TIP31 следует заменить транзистором Дарлингтона, например, TIP142 и т. Д., Иначе он может работать неправильно.
3) при использовании Дарлингтона базовый резистор может быть высокого номинала, может быть, резистор 1 кОм / 2 Вт будет вполне нормальным.
Однако дизайн сам по себе выглядит излишним, гораздо более простую версию можно увидеть ниже https://homemade-circuits.com/2016/07/scr-shunt-for-protecting-capacitive-led.html
С уважением

Swagatam

Артикул:

Схема перехода через ноль

4) Импульсный бестрансформаторный источник питания с использованием IC 555

концепция схемы переключения при переходе через нуль, в которой входная мощность от сети может поступать в схему только во время перехода сигнала переменного тока через нуль, что исключает возможность скачков напряжения.Идею предложил один из заядлых читателей этого блога.

Технические характеристики

Будет ли работать бестрансформаторная схема с нулевым переходом для предотвращения начального пускового тока, не позволяя включаться до точки 0 в цикле 60/50 Гц?

Многие твердотельные реле, которые дешевы, менее 10,00 индийских рупий и имеют встроенную возможность.

Также я хотел бы управлять 20-ваттными светодиодами с этой конструкцией, но я не уверен, какой ток или насколько горячие конденсаторы получат, я полагаю, это зависит от того, как светодиоды соединены последовательно или параллельно, но допустим, что конденсатор рассчитан на 5 амперы или 125 мкФ конденсатор нагреется и взорвется ???

Как читать характеристики конденсаторов, чтобы определить, сколько энергии они могут рассеять.

Вышеупомянутый запрос побудил меня искать связанную конструкцию, включающую концепцию переключения перехода через нуль на основе IC 555, и натолкнулся на следующую превосходную схему бестрансформаторного источника питания, которую можно было бы использовать для убедительного устранения всех возможных шансов на скачки напряжения.

Что такое переключение с нулевым переходом:

Важно сначала изучить эту концепцию, прежде чем исследовать предлагаемую бестрансформаторную схему без перенапряжения.

Все мы знаем, как выглядит синусоида сетевого сигнала переменного тока.Мы знаем, что этот синусоидальный сигнал начинается с отметки нулевого потенциала и экспоненциально или постепенно повышается до точки пикового напряжения (220 или 120), а оттуда экспоненциально возвращается к отметке нулевого потенциала.

После этого положительного цикла форма сигнала опускается и повторяет вышеуказанный цикл, но в отрицательном направлении, пока снова не вернется к нулевой отметке.

Вышеупомянутая операция происходит примерно от 50 до 60 раз в секунду в зависимости от технических характеристик электросети.
Поскольку именно эта форма сигнала входит в цепь, любая точка формы сигнала, отличная от нуля, представляет потенциальную опасность выброса при включении из-за наличия большого тока в форме сигнала.

Однако вышеупомянутой ситуации можно избежать, если нагрузка сталкивается с переключателем во время перехода через нуль, после которого экспоненциальный рост нагрузки не представляет никакой угрозы для нагрузки.

Именно это мы и попытались реализовать в предлагаемой схеме.

Работа схемы

Ссылаясь на приведенную ниже принципиальную схему, 4 диода 1N4007 образуют стандартную конфигурацию мостовых выпрямителей, катодный переход создает пульсацию на линии 100 Гц.
Вышеупомянутая частота 100 Гц сбрасывается с помощью делителя потенциала (47 кОм / 20 кОм) и подается на положительную шину IC555. На этой линии потенциал соответствующим образом регулируется и фильтруется с помощью D1 и C1.

Вышеупомянутый потенциал также подается на базу Q1 через резистор 100 кОм.

IC 555 сконфигурирован как моностабильный MV, что означает, что его выход будет повышаться каждый раз, когда его контакт №2 заземлен.

В течение периодов, в течение которых напряжение сети переменного тока выше (+) 0,6 В, Q1 остается выключенным, но как только форма сигнала переменного тока касается нулевой отметки, то значение ниже (+) 0.6 В, Q1 включает заземляющий контакт № 2 ИС и обеспечивает положительный выход контакта № 3 ИС.

Выход IC включает SCR и нагрузку и сохраняет его включенным до истечения времени MMV, чтобы начать новый цикл.

Время включения моностабильного может быть установлено изменением предустановки 1M.

Большее время включения обеспечивает больший ток нагрузки, делая ее ярче, если это светодиод, и наоборот.

Условия включения этой схемы бестрансформаторного питания на основе IC 555, таким образом, ограничиваются только тогда, когда переменный ток близок к нулю, что, в свою очередь, гарантирует отсутствие скачков напряжения каждый раз при включении нагрузки или схемы.

Принципиальная схема

Для приложения драйвера светодиодов

Если вы ищете бестрансформаторный источник питания для приложения драйвера светодиодов на коммерческом уровне, то, вероятно, вы можете попробовать концепции, описанные здесь.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Стабилизатор напряжения и IPS

    • Холодильник и Морозильник
      • Холодильник с прямым охлаждением
      • Холодильник Non-Frost
      • Морозильная камера
      • Охладитель напитков
      • Предстоящие
    • Телевидение
      • Все ТВ
      • 4K Ultra HD телевизор
      • Smart LED TV
      • Базовый светодиодный телевизор
      • Предстоящее телевидение
      • Ограниченное телевидение
      • Видеоурок
      • Загрузки
    • Мобильный
      • Смартфон
      • Особенности телефона
      • Аксессуары
      • Предстоящие
    • Компьютер
    • Кондиционер
      • Сплит AC
      • Кассета / потолок
      • Промышленное ОВК (в ближайшее время)
      • Предстоящие
    • Стиральная машина
    • Бытовая техника
    • Вентилятор
      • Потолочный вентилятор
      • Перезаряжаемый вентилятор
      • Перезаряжаемый настенный вентилятор
      • Пьедестал Вентилятор
      • Настенный вентилятор
      • Настольный вентилятор
      • Вытяжной вентилятор
      • Чистый вентилятор
    • Электроприборы
      • Светодиодный
      • Переключатель и розетка
      • Оборудование и аксессуары
      • Электрический двигатель
      • Солнечный уличный фонарь
    • Кабели
      • Строительный провод
    • Лифт
      • Пассажирский лифт
      • Грузовой лифт

Усилитель класса A смещения

  • Изучив этот раздел, вы сможете описать:
  • Причины смещения постоянного тока в усилителях.
  • Преимущества и недостатки Смещение класса А.
  • Простой общий эмиттер с фиксированным смещением постоянного тока.
  • • Использование входных характеристик.
  • • Условия покоя.
  • • Предотвращение искажений с помощью правильного смещения.
  • • Выходные характеристики.
  • • Грузовая марка.
  • • Основные расчеты фиксированного смещения.
  • Стабилизация смещения.
  • • Смещение коллектора.
  • • Базовые сети смещения.
  • • Стабилизация излучателя.
  • • Использование эмиттерных байпасных конденсаторов.
  • Смещение полевого транзистора.

Общее соединение усилителя

Транзисторы в усилителях обычно используют один из трех основных режимов подключения. Транзистор имеет три соединения (коллектор, база и эмиттер), в то время как для входа и выхода схемы усилителя требуется по два соединения, всего четыре, поэтому одно из трех соединений транзистора должно быть общим для входа и выхода.Выбор коллектор, база или эмиттер как общий для входа и выхода оказывает заметное влияние на работу транзисторного усилителя. В этом разделе описывается, как транзистор смещен в режиме общего эмиттера, наиболее часто используемом из трех режимов подключения усилителей напряжения.

Смещение класса A

Усилители

класса A смещены постоянным напряжением, приложенным к переходу база-эмиттер транзистора, так что их рабочая точка покоя (или отсутствия сигнала) находится на линейной части характеристик транзистора.Кроме того, форма сигнала, подаваемого на базу, не должна приводить транзистор к насыщению или отсечке. Если бы это произошло, это привело бы к сглаживанию пиков формы волны, вызывая искажение. При смещении класса A напряжение коллектора поддерживается примерно на уровне половины напряжения питания, однако это означает, что транзистор постоянно пропускает ток коллектора, даже когда сигнал не подается, поэтому мощность тратится впустую, и хотя класс A обеспечивает очень низкий искажения, он также относительно неэффективен в использовании мощности.

Теоретическая максимальная эффективность усилителя класса A составляет 50%, но на практике эта цифра будет ближе к 25%. Основное применение смещения класса A — это маломощные усилители аудио и радиочастотного напряжения, где количество потерянной мощности менее значимо, чем главное преимущество усилителя — низкий уровень искажений. Однако класс A может также использоваться для усилителей мощности с низким уровнем искажений в аудиосистемах Hi-Fi с питанием от сети (от сети), где эффективность менее важна.

Фиксированное смещение общего эмиттера

Рис 1.2.1 Простое смещение общего эмиттера.

Усилители необходимы в большинстве единиц электронного оборудования не только для воспроизведения звука и изображения, но также в системах управления и связи. Конструкция усилителей направлена ​​на создание схемы, которая имеет прогнозируемый коэффициент усиления в определенной полосе частот с минимальными искажениями. Усилитель также должен быть устойчивым и не подверженным колебаниям. Биполярные транзисторы PNP или NPN или полевые транзисторы могут использоваться в самых разных конструкциях в зависимости от их предполагаемого назначения.

Рассмотрим простой биполярный усилитель с общим эмиттером NPN, показанный на рис. 1.2.1, состоящий из транзистора и двух резисторов. Для правильной работы усилитель должен выдавать на своем выходе усиленную версию сигнала на входе без искажений. Для этого сначала должны быть правильными его условия покоя или отсутствия сигнала (DC). Его выход может быть неискаженным, только если его вход неискажен.

Использование входных характеристик.

Рис. 1.2.2 Входные характеристики.

На рис. 1.2.2 показана типичная кривая входных характеристик для транзистора усилителя небольшого сигнала, где изменения базового напряжения V b нанесены на график в зависимости от результирующих изменений базового тока I b .

Если изменения в сигнальном напряжении переменного тока (изменения в V b ), приложенные к базе, должны произвести пропорциональные изменения в базовом переменном токе I b , тогда необходимо использовать некоторое значение постоянного тока V B , чтобы положительный и отрицательные отклонения напряжения сигнала возникают только на линейной части входной кривой (форма сигнала b на рис.1.2.2). Это постоянное напряжение (0,7 В на рис. 1.2.2), приложенное к базе, называется напряжением смещения базы. Из рисунка 1.2.2 видно, что при недостаточном напряжении смещения только положительные выводы формы волны входного напряжения будут производить базовый ток, и, следовательно, в форме волны базового тока a будут возникать серьезные искажения.

Также можно увидеть, что для этого транзистора напряжение смещения базы постоянного тока (R B ) 0,7 В создает ток покоя (постоянный ток) в 40 мкА. Эти значения устанавливаются правильным выбором значения сопротивления для R B (рис.1.2.1).

Установка выходных условий покоя

Необходимо также учитывать условия покоя на выходе , так как базовый ток покоя I b будет производить ток покоя коллектора I c , который будет зависеть от значения I b и коэффициента усиления по току h fe транзистора. Кроме того, поскольку поток I c проходит через нагрузочный резистор (R L ), он создает разность потенциалов на R L , которая при вычитании из напряжения питания (V cc ) дает значение коллектора транзистора / напряжение эмиттера ( в.э. В).

Рис. 1.2.3 Неправильные условия смещения.

На рис. 1.2.3 показаны два экстремальных условия для значений I c и V ce . В первом случае (рис. 1.2.3a) видно, что если ток коллектора I C равен нулю, из-за того, что базовое напряжение достаточно низкое, чтобы отсечь базовый ток, напряжение на R L будет равно нулю, и весь V cc будет развиваться через транзистор, так что V ce повысится до напряжения питания V cc .

Если сигнал подается в этих условиях (рис. 1.2.3a), положительные полупериоды выходного сигнала (который находится в противофазе к форме волны напряжения на базе) не могут заставить V ce подняться больше, чем V cc , и поэтому положительные полупериоды напряжения коллектора не будут воспроизводиться, вызывая серьезные искажения.

В качестве альтернативы, если I c очень высокое (рис. 1.2.3b) из-за чрезмерного смещения базы, транзистор будет в состоянии насыщения, и V ce упадет почти до нуля.Поскольку напряжение коллектора не может упасть ниже 0 В, отрицательные полупериоды выходного сигнала будут потеряны. Отсюда следует, что для воспроизведения полной формы волны на коллекторе идеальное значение покоя для V ce будет примерно посередине между V cc и нулевым вольт. Это позволит воспроизводить максимальные амплитуды как положительных, так и отрицательных полупериодов выходной волны без искажений.

Использование выходных характеристик

Рис.1.2.4 Выходные характеристики и нагрузка.

В выходных характеристиках, показанных на рис. 1.2.4, изменения I c показаны в зависимости от изменений V ce для различных постоянных базовых токов I b .

«Линия нагрузки» проведена на рис. 1.2.4 между двумя крайними точками, описанными на рис. 1.2.3.

Точка P — это где V CE = V cc (что в данном случае равно 10 В) и I c = ноль, и поскольку токоприемник не течет, транзистор называется «отключенным».

Точка R — это максимальное значение I c (где I c = V cc ÷ R L ), а V ce равно нулю (потому что практически весь V cc развивается через R L ). Это называется «насыщением», поскольку дальнейшего увеличения тока коллектора не произойдет.

Если линия нагрузки проведена от P к R, можно увидеть, что значение V ce можно выбрать на полпути вдоль линии нагрузки в точке Q, которая в данном случае совпадает с кривой для I B .

Вертикальная линия, спроецированная вниз от Q, затем пересекает ось V CE на полпути между V cc и нулем, а горизонтальная линия, проецируемая из Q, пересекает ось I C , давая значение покоя 8 мА.

Из указанных значений V Cce и IC теперь можно рассчитать значение для R L , используя:

R L = (V cc — V ce ) ÷ I c

Итак, используя линию нагрузки в точке Q (или любой другой точке с другими парами значений):

R L = (10-5) ÷ 7 x10 −3 = 714 Ом

Смещение усилителя таким образом, чтобы рабочая точка находилась в центре линейной части характеристических кривых транзистора, называется «смещением класса А».

Пример:

Разработайте условия фиксированного смещения постоянного тока для простого усилителя с общим эмиттером класса A, показанного на рис. 1.2.1, при условии напряжения питания ( куб. из 200.

Исходя из входных характеристик (рис. 1.2.3) I b должен быть 40 мкА, что означает, что значение V равно 0,7 В.

Следовательно:

R b = (V cc — V be ) ÷ I b

= (10-0.7) ÷ 40 мкА = 232,5 кОм

Потому что в практической схеме будет выбрано ближайшее предпочтительное значение для базового резистора R b , чтобы R b = 220 кОм.

Поскольку выбран базовый ток 40 мкА, а транзистор h fe равен 200:

I C = I b x h fe = 40 мкА x 200 = 8 мА

Если ток коллектора (I c ) 8 мА достаточен для падения V ce до 5 В (половина от V cc ), то 16 мА вызовет падение V ce практически до нуля и насыщение транзистора.Следовательно, 16 мА будет точкой R на линии нагрузки.

Поскольку напряжение покоя коллектора должно составлять 5 В (половина от куб. См В), а напряжение на R L также составляет 5 В, можно рассчитать значение R L для получения правильных условий в точке Вопрос:

R L = V RL ÷ I c = 5 В ÷ 8 мА = 625 Ом

или примерно 680 Ом (следующее более высокое предпочтительное значение резистора).

Проблемы с конструкцией с фиксированным смещением.

Хотя конструкция, описанная на рис. 1.2.1, проста и требует минимума компонентов, существуют некоторые проблемы, которые необходимо преодолеть для практического использования.

Если по какой-либо причине изменится напряжение питания или температура транзистора, напряжение смещения также изменится. Если напряжение смещения увеличивается, то будет протекать больший базовый ток, что приведет к увеличению тока коллектора. Это, в свою очередь, вызовет повышение температуры перехода внутри транзистора и, соответственно, дальнейшее увеличение тока.Тогда транзистор будет пропускать еще больший ток, вызывая дальнейшее повышение температуры и так далее.

Конечный результат этого процесса, называемого «тепловым разгоном», состоит в том, что транзистор будет становиться все горячее и горячее, пока не будет разрушен. Несмотря на то, что для современных силовых транзисторов тепловой разгон представляет собой гораздо меньшую проблему, для малых типов сигналов он все же представляет собой возможную опасность, которую следует избегать, встроив в конструкцию усилителя некоторую форму стабилизации смещения.

Стабилизация постоянного тока

Рис.1.2.5 Смещение коллектора.

Рис. 1.2.6 Стабилизация излучателя

На рис. 1.2.5 показан простой метод улучшения температурной стабилизации усилителя с общим эмиттером. Вместо подачи тока смещения от V cc он подается от конца коллектора R L .

При таком расположении любое увеличение тока коллектора вызовет увеличение разности потенциалов на R L и, поскольку верхняя часть R L удерживается стабильно с помощью V cc , напряжение коллектора V ce при нижняя часть R L должна упасть.Это, в свою очередь, приведет к падению напряжения V на и, следовательно, к снижению тока коллектора. Условия смещения в значительной степени регулируются автоматически и, как говорят, стабилизируются с помощью обратной связи по постоянному току.

Стабилизированное смещение эмиттера

Альтернативная и гораздо более распространенная схема смещения, используемая в большинстве коммерческих схем, использует делитель потенциала, состоящий из двух резисторов (R 1 и R 2 на рис. 1.2.6), чтобы обеспечить постоянное значение V = и эмиттерный резистор R и для обеспечения стабилизации с помощью обратной связи по постоянному току.

Если ток коллектора в этой цепи увеличивается, то увеличивается и ток эмиттера, что вызывает повышение напряжения эмиттера V e . Это повышение по сравнению с постоянным напряжением базы вызывает уменьшение напряжения база-эмиттер V до и последующее падение тока коллектора. Обратная связь по постоянному току с использованием стабилизирующего резистора эмиттера поддерживает стабильные условия схемы, когда другие условия (например, температура или температура транзистора h fe ) могут измениться.

Однако резистор эмиттера также вызовет нежелательную обратную связь по переменному току, потому что в условиях сигнала форма сигнала переменного тока, появляющаяся на эмиттере, будет синфазна с формой сигнала базы, и две формы сигнала, изменяющиеся вместе, будут иметь тенденцию уменьшать колебания напряжения база-эмиттер, вызывая существенное снижение прироста.Чтобы избежать этой проблемы, обычно стабилизирующий резистор эмиттера R e шунтируется (обычно) конденсатором большой емкости, подключенным к R E , который образует путь с очень низким импедансом для любого присутствующего сигнала переменного тока, предотвращая любой переменный ток. появляется на эмиттере, но без изменения каких-либо условий постоянного тока.

Смещение полевого транзистора

Рис. 1.2.7 Смещение полевого транзистора.

Смещение полевых транзисторов проще, чем в биполярных схемах, поскольку ток затвора (входной) не течет.На рис. 1.2.7 показана типичная схема смещения полевого транзистора. (МОП-транзисторы также используют аналогичную схему смещения).

При использовании в режиме истощения, затвор полевого транзистора должен быть более отрицательным, чем источник. Это достигается поддержанием нулевого напряжения затвора, в то время как ток стока / истока через резистор R 3 делает вывод истока положительным. Поскольку ток затвора в полевых транзисторах не течет, на R 1 не может развиваться напряжение, и затвор остается при нулевом вольт. Использование очень высокого значения для R 1 поддерживает очень высокий входной импеданс, который является полезным свойством усилителей на полевых транзисторах.

Сигнал переменного тока, приложенный к затвору, вызовет небольшие изменения напряжения затвора выше и ниже нуля, что вызовет изменения переменного тока в токе сток-исток, и, как в биполярном усилителе, они преобразуются в изменения напряжения с помощью R 2 . Истоковый резистор R 3 выполняет стабилизацию постоянного тока таким же образом, как и эмиттерный резистор в биполярном усилителе, и также обычно шунтируется, чтобы предотвратить отрицательную обратную связь по переменному току.

Верх страницы

Регулируемый стабилизированный импульсный источник высокого напряжения 7-55 кВ

Регулируемый стабилизированный импульсный источник высокого напряжения 7-55 кВ

Это импульсный регулируемый источник высокого напряжения со стабилизацией.Я построил его для питания рентгеновских трубок и рентгеновских лучей. испускающие вакуумные лампы, что происходило в нескольких моих статьях ( первый, во-вторых, третий, 4-й). Поскольку этот источник питания может найти и другие применения, приведите его собственное подробное описание. Подходит, например, для тестирования изоляторы и диэлектрическая прочность, измерение напряжения зажигания неоновых ламп, воздуха и других газов, эксперименты с электростатикой, подъемники, испытание труб, производство ионизированного воздуха и озона, и т.п.Максимальный выходной ток составляет примерно 0,7 мА.
Источник питания выполнен в виде обратного инвертора с одним переключателем, с широтно-импульсной модуляцией (ШИМ) и множителем Вилларда. UC3843 — это схема управления, обеспечивающая стабилизацию напряжения и защиту от перегрузки. Умножитель состоит из двух телевизионных каскадов ТПН-11/10. Каскад использовались в цветных телевизорах с электронно-лучевой трубкой с тиристорным (тиристорным) отклонением по горизонтали. Трансформатор высокого напряжения происходит от телевизора аналогичного типа.Его выходное напряжение составляет около 9 кВ. Выходное напряжение равна 6-кратной амплитуде обратного хода и 5-кратной прямой амплитуде. Следовательно, ориентация обмотки необходима для сохранения (полуциклы обратного хода имеют гораздо меньшую амплитуду, чем прямое).
Усложняющим фактором является то, что каскад не вынул верхний конец живая цепь конденсаторов. Поэтому на первом каскаде необходимо просверлить до этой точки. Место, где я просверлил, видно на фотографиях ниже.Прикрепите и рентген изображения каскада, на котором можно увидеть его внутреннюю структуру. Максимальное напряжение один каскад составляет 27,5 кВ, и поэтому максимальное напряжение двух каскадов составляет 55 кВ. Необходимо задействовать один внешний высоковольтный конденсатор. В противном случае вы можете использовать модифицированную версию без этого конденсатора, но максимальное выходное напряжение должно быть уменьшено примерно до 46 кВ.
Сопротивление 400М состоит из 123 штук резисторов 3М25 / 0,6 Вт и описан более подробно Вот.Это сопротивление имеет 4 функции: оно служит в качестве стабилизирующего напряжения обратной связи, как резистор к вольтметру, разрядный резистор для разряда конденсатора после выключения и как сопротивление нагрузки когда нагрузка не подключена. Резистор 250 кОм состоит из нескольких высоковольтных резисторов меньшего размера (50 + 50 + 50 + 100 кОм). от телевизионных каскадов. Вы также можете подключить большое количество резисторов низкого напряжения (как в случае сопротивления 400M).
Кроме того, источник снабжен миллиамперметром.Он измеряет выходной ток. Миллиамперметр расположен на холодном конце вторичной обмотки. Недостаток в том, что он измеряет ток через сопротивление 400М. При необходимости его можно положить в холодную часть груза. Этот Метод подключения имеет тот недостаток, что нагрузка не может быть общего отрицательного полюса. Третий вариант — установить прямо на выход миллиамперметра высокого напряжения, но его изоляция будет очень сложной. Расположение миллиамперметра зависит от типа нагрузки, с которой работает источник питания.Транзистор следует разместить на радиаторе. Рабочая частота этого импульсного источника питания составляет около 12 кГц.

ВНИМАНИЕ:
Выходное напряжение опасно. Высокое напряжение может преодолевать большие расстояния и разрушать изоляцию. На окружающих предметах может образоваться опасный заряд. При неправильном подключении к соответствующему разрядному резистору конденсаторы могут оставаться заряженными даже после отключения.



Схема регулируемого стабилизированного импульсного импульсного источника питания высокого напряжения 7-55кВ


Модификация без внешнего высоковольтного конденсатора.Работает до 46 кВ, увеличивает амплитуду обратного хода в 5 раз и прямую амплитуду в 4 раза.


Загляните в поставку


Источник высокого напряжения с моей рентгеновской трубкой Chirana до 70 кВ.


мА-метр и кВ-метр.


Проверка питания на время короткого замыкания. 🙂


HV ветер.


Источник высокого напряжения при максимальном напряжении.


Коммутационный трансформатор высокого напряжения и умножающие каскады ВН.


Деталь клеммы ВН припаяна и вклеена в просверленное отверстие.


Отверстие заполняется припоем перед подключением провода.


Получение высоковольтного конденсатора 10кВ 2н5 другого каскада (СССР)


Каскады ТПН-11/10 производства Польши.


Изготовление высоковольтного резистора 250к.


Резистор 250к в изоляции :).


Рентгенограммы каскадов ТПН-11/10 с отмеченными точками сверления и проводного соединения.


Рентгеновский снимок еще одного каскада высоковольтного телевидения.

дом

Настройка Marlin | Прошивка Marlin

  • О Marlin
  • Скачать
  • Настроить
  • Установить
  • Инструменты
    • Bitmap Converter
    • Шаблон калибровки K-фактора
    • Bugtracker
    • Отчет об ошибках
    • Репозиторий исходного кода
  • Справка
    • Конфигурация
      • Все документы
      • Конфигурация Marlin
      • Конфигурация лазера / шпинделя
      • Конфигурация датчика
    • Разработка
      • Все документы
      • Платы
      • Стандарты кодирования
      • Добавляем код с запросами на извлечение
      • Marlin Github Скрипты
      • Участие в Marlin
      • Запросы функций
      • Добавление новых шрифтов
      • Языковая система ЖК-дисплея
    • Функции
      • Все документы
      • 91 540
      • Автоматическое выравнивание станины
      • Унифицированное выравнивание станины
      • Автозапуск
      • EEPROM
      • Отвод микропрограммы
      • Linear Advance
      • Температурная компенсация датчика
      • Дерево меню ЖК-дисплея
    • G-код
    • Все документы
    • G0-G1 : линейное перемещение
    • G2-G3 : перемещение по дуге или окружности
    • G4 : задержка
    • G5 : кубический шлиц Безье
    • G6 : прямое шаговое перемещение
    • G10
      : Убрать
    • G11 : Восстановить
    • G12 : Очистить сопло
    • G17-G19 : Плоскости рабочего пространства ЧПУ
    • G20 : Дюймовые единицы
    • G21 16
    • Миллиметровые единицы G26 : шаблон проверки сетки
    • G27 : припарковать инструментальную головку
    • G28 : Auto Home
    • G29 : Выравнивание станины
    • G29 : Выравнивание станины (3 точки)
    • G29 : выравнивание станины (линейное)
    • G29 : выравнивание станины (ручное)
    • G29 : Выравнивание станины (билинейное)
    • G29 : Выравнивание станины (унифицированное)
    • G30 : одиночный Z-зонд
    • G31 : салазки для стыковки
    • G32 : отстыковка салазок
    • G33 : автоматическая калибровка дельты
    • G34 : автоматическое выравнивание Z-шаговых двигателей
    • G35 : помощник по перемещению
    • G38.2-G38.5 : цель датчика
    • G42 : перейти к координатам сетки
    • G53 : переместить в координаты станка
    • G54-G59.3 : система координат рабочего пространства
    • G60 : сохранить текущее Положение
    • G61 : возврат в сохраненное положение
    • G76 : калибровка температуры датчика
    • G80 : отмена текущего режима движения
    • G90 : абсолютное позиционирование
    • G91 : относительное позиционирование
    • G92 : Установить положение
    • G425 : Калибровка люфта
    • G800-M800 : Отладка анализатора Gcode
    • M0-M1 : Безусловный останов
    • M3 : Шпиндель CW / Laser On
    • M Шпиндель CCW / лазер включен
    • M5 : шпиндель / лазер выключен
    • M7-M9 : регуляторы охлаждающей жидкости
    • 9 0519 M16 : Ожидается проверка принтера
    • M17 : Включить шаговые двигатели
    • M18, M84 : Отключить шаговые двигатели
    • M20 : Список SD-карт
    • M21 : Исходная SD-карта
    • M22 : Отпустить SD-карта
    • M23 : выбор файла SD
    • M24 : запуск или возобновление печати SD
    • M25 : приостановка печати SD
    • M26 : установка положения SD
    • M27 : отчет о состоянии печати SD
    • M28 : Начать запись SD
    • M29 : Остановить запись SD
    • M30 : Удалить файл SD
    • M31 : Время печати
    • M32 : Выбрать и запустить
    • M33 : Получить длинный путь
    • M34 : Сортировка SDCard
    • M42 : Установить состояние вывода
    • M43 : Отладочные выводы
    • M43 T : Штифты переключения
    • M48 : проверка точности датчика
    • M73 : установка хода печати
    • M75 : запуск таймера задания печати
    • M76 : пауза печати задания
    • M77 : остановка таймера задания печати
    • M78 : Статистика задания на печать
    • M80 : Включение питания
    • M81 : Выключение питания
    • M82 : E Абсолютное
    • M83 : E Относительное
    • M85 16 Выключение при бездействии
    • M92 : Установить шаги оси на единицу
    • M100 : Свободная память
    • M104 : Установить температуру Hotend
    • M105 : Отчет о температурах
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
