Инфракрасная паяльная станция своими руками

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово “откидывают копыта” короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.

Такие корпуса микросхем называются BGA – Ball grid array, проще говоря – массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры  GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме.. Готовые профессиональные инфракрасные станции   имеют запредельные цены, а недорогие 1000 – 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся.

Лично по мне, инфракрасная паяльная станция – это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250х250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.

Основа при помощи приблизительных расчётов получилась 400х390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым “фломастерным” способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:



Далее уже берёмся за скелет. Тут всё просто – изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.



 Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа – “Зачем вам пироги строго заданных размеров?” Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.



Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.



Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску – в гараж. В итоге – промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:



После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.



Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно – это 3 нижних ИК излучателя 60х240 мм, верхний 80х80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались.

.



Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку…Что имеем в итоге – После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.

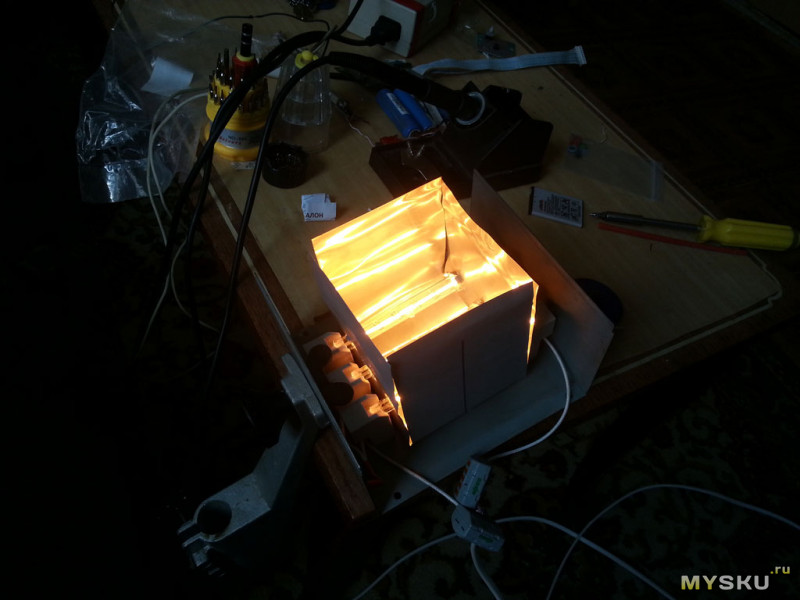

Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.



Сделать столик для удержания платы – очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий – равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность  закрепить платы разных размеров. Не до конца еще доделанный столик:                                            (нет прищепок для платы)



Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board



Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей..

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:







устройство, принцип работы, примеры создания

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Если пытаться поднять температуру до необходимой для их плавления, то появляется риск перегреть микросхему, в результате чего она может выйти из строя.

Вследствие перегрева не исключена и возможность повреждения близлежащих деталей. Особенно если их корпусы выполнены из легкоплавких материалов.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто. И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату.

После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

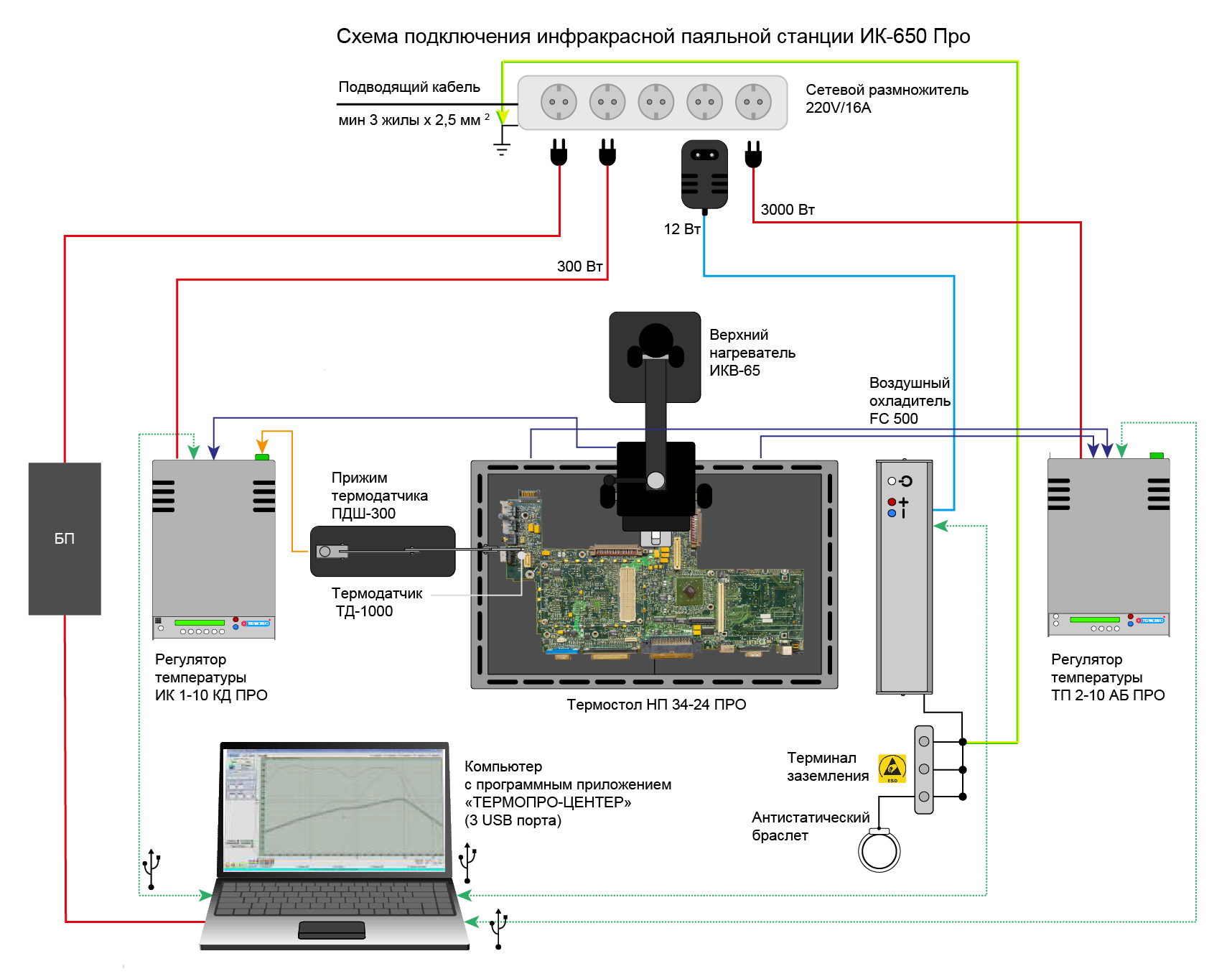

1. Контроллер управления, регулирующий весь процесс нагрева;
2. Нижнюю подогревающую часть;
3. Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Влияет это и на стоимость оборудования. Поэтому, выбирая станцию требуется обращать внимание не только на цену, но и на технические данные, чтобы не переплачивать за ненужный функционал.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Первый вариант

В этом варианте будет использоваться двухканальный контроллер.

1. Первый канал задействован для платинового терморезистора Pt 100 или обычной термопары.
2. Второй канал будет использоваться исключительно термопарой. Каналы контроллера могут работать в автоматическом или ручном режиме.

Температура может поддерживаться в пределах от 10 до 255 градусов Цельсия. Термопары или датчик и термопара посредством обратной связи контролируют эти параметры в автоматическом режиме. В ручном режиме будет регулироваться мощность на каждом из каналов от 0 до 99 процентов.

Память контроллера будет содержать 14 различных термопрофилей для работы с BGA микросхемами. Семь из них предназначены для свинецсодержащих сплавов, а другие семь для припоя без содержания свинца.

В случае со слабыми нагревателями верхний может не успевать за термопрофилем. В таком случае контроллер поставит выполнение на паузу и будет дожидаться, пока наберётся необходимая температура.

Также контроллер очень удобно выполняет термопрофиль на основании температуры преднагрева всей платы. Если по той или иной причине снять чип не получилось, то можно повторно запустить его с более высокой температурой.

Силовой блок, изображённый на схеме, имеет транзисторный ключ для верхнего нагрева и семисторный для нижнего. Хотя приемлемо использование двух транзисторных или симисторных. Участок, отмеченный красным пунктиром, можно не собирать, если рассчитывается использование двух термопар.

Для теплоотвода от ключей можно использовать радиатор с активным охлаждением от любой техники. Главное, чтобы он подходил под конструкцию моделируемого аппарата. Нижний нагреватель будет состоять из девяти галогеновых ламп номиналом 1500 Вт 220–240в R7S 254 мм. Должно получиться три части по три лампы, соединённых последовательно. Провода лучше использовать высокотемпературные силиконовые на 220 вольт.

Корпус собирается из стеклотекстолита или любого другого похожего материала и усиливается алюминиевыми уголками. А также придётся купить и вакуумный насос. Для более эстетичного внешнего вида можно использовать ИК стекло на нижней панели. Но здесь существует сразу несколько отрицательных моментов: слишком медленный нагрев и остывание, и вся конструкция в процессе работы чересчур нагревается. Хотя наличие стекла не только делает прибор более привлекательным, но и удобным, так как платы можно класть прямо на него.

Стойка выполняется из алюминиевого швеллера для стоек. Подготавливаются вакуумный пинцет и трубка для него, термопара и стойки. Верхний нагреватель рекомендуется сделать из ELSTEIN SHTS/100 800W. Когда все детали готовы, их нужно разместить в корпусе и можно переходить к настройке.

Нагреватели устанавливаются на расстоянии 5–6 сантиметров от плат. Если температурный выбег больше трёх градусов, то стоит понизить мощность верхнего нагревателя.

Второе решение

В качестве второго варианта можно предложить конструкцию, отличающуюся лишь внутренними составляющими. И сначала стоит подготовить все необходимые комплектующие:

• Верхний нагреватель – ИК головка на 450 Вт;
• Нижний нагреватель – четырёхламповый галогеновый обогреватель 1800 Вт;
• Уголки из алюминия;
• Материал для корпуса – стеклотекстолит, корпус от старой аппаратуры, ПК или другое подобное;
• Стальная проволока;
• Спиральный шланг для душа;
• Ножка от настольной лампы;
• Плата Arduino Atmega 2560;
• Две термопары;
• Два твердотельных реле;
• Блок питания с 220 вольт на 5 вольт. Подойдёт от зарядного устройства для телефона;
• Зуммер на пять вольт;
• Символьный дисплей;
• Гайки, винтики, провода и другая необходимая мелочь.

Главное, сразу определиться с видом корпуса. Естественно, что много зависит от наличия подходящего материала. Поэтому именно от этого стоит отталкиваться, когда приходит время располагать комплектующие внутри.

Теперь нужно взять галогеновый обогреватель. Возможно получится найти уже старый, так как его необходимо разобрать и извлечь рефлекторы и галогеновые лампы. Сами лампы разбирать не нужно. Теперь всё это потребуется поместить в заготовленный корпус. Используется всего 4 лампы по 450 ватт, подключаемых параллельно. Провода предпочтительнее использовать те же, которыми они уже были подключены. Если по каким-либо причинам использовать их возможности нет, то придётся купить дополнительно термостойкие.

Сразу придётся подумать и о системе удержания плат. Конкретные рекомендации давать здесь сложно. Ведь всё зависит от корпуса. Но хорошо бы использовать алюминиевые профили, в которые не жёстко вставляются болты с гайками таким образом, чтобы впоследствии можно было ими зажимать печатные платы и, одновременно, была возможность регулировки под разные размеры плат. Термопары, контролирующие заданную температурную схему в нижнем нагревателе, лучше пропустить в душевой шланг. Это даст подвижность и удобство в процессе работы и монтажа.

Роль верхнего нагревателя будет исполнять керамический мощностью 450 ватт. Такой можно купить как запчасть для ИК станций. Здесь же нужно позаботиться и о корпусе, так как именно он обеспечивает правильный и качественный нагрев. Сделать его можно из тонкого листового железа, согнув нужным образом, в зависимости от формы и размера нагревателя.

Теперь нужно подумать и о креплении верхнего нагревателя. Так как он должен быть подвижным, причём перемещаться не только вверх или вниз, но и под разными углами. Отлично подойдёт стойка от настольной лампы. Закрепить её можно любым удобным способом.

Пришло время заняться контроллером. Для него тоже понадобиться отдельный корпус. Если есть подходящий уже готовый, то можно использовать его. В противном случае придётся его сделать самостоятельно всё из того же тонкого металла. Твердотельные реле нуждаются в охлаждении, поэтому стоит установить к ним радиатор и вентилятор.

Так как автоматической настройки в контроллере нет, то значения P, I и D придётся вводить вручную. Здесь есть четыре профиля, для каждого отдельно устанавливается количество шагов, скорость роста температуры, время и шаг ожидания, нижний порог, целевая температура и значения для верхнего и нижнего нагревателя.

Самодельная ик паяльная станция. Для чего нужна инфракрасная паяльная станция, и что она собой представляет

Не так давно был изготовлен аппарат, предназначенный в основном для монтажа-демонтажа чипов в корпусах BGA, именуемый в народе инфракрасной паяльной станцией. Однако результаты работы этого устройства не отличались стабильностью.

видео первого варианта

Иногда возникали досадные случаи вздувания чипов и заметного коробления плат, несмотря на то, что термопрофиль процесса выдерживался довольно точно, в соответствии с рекомендациями уважаемой фирмы Intel, которые можно прочесть в этом документе http://www.intel.com/content/www/xr/en/processors/packaging-chapter-09-databook.html .

Это заставило более глубоко изучить теорию и практику создания подобных устройств. Напомню, что в данной конструкции в качестве нагревателей верха и низа применены дешевые китайские галогеновые лампы для прожекторов. Кое-кто считает, что сделать хорошую паяльную станцию на галогенках вообще невозможно, ибо у них слишком коротковолновый спектр излучения, а такое излучение не проникает достаточно глубоко в текстолит и греет его через поверхность. К тому же прогревающий эффект зависит от различий цвета и поглощающей способности разных деталей, что может привести к локальным перегревам. Да еще источник излучения состоит как бы из отдельных полос, что тоже снижает равномерность прогрева. Фирменный керамический нагреватель свободен от всех этих недостатков, а кварцевый от большинства из них, и только на них якобы можно сделать нормальную станцию. Такое мнение не лишено оснований, указанные недостатки конечно имеют место, но опыт работы многих людей показывает, что они вполне преодолимы. К тому же керамика и кварц тоже небезгрешны, они обладают намного бОльшей тепловой инерцией, чем лампы, что значительно осложняет управление термопрофилем в реальном времени с помощью ПИДа из-за задержки сигнала в петле. Цитата из одной статьи по ТАУ гласит, что «для объектов с t0>0.5 tи (где t0 – транспортная задержка сигнала, tи – постоянная времени объекта(примечание автора)), даже ПИД-регуляторы не могут обеспечить достаточно хорошего качества регулирования. В крайнем случае можно применить ПИД-регулятор с коэффициентом Td=0, но для таких сложных объектов лучшие качественные показатели обеспечиваются системами автоматического управления (САУ) с моделью». Именно поэтому многие отказываются от ПИД-управления и переходят к простой диаграмме мощностей, несмотря на значительную потерю в точности. Да и опыты на равномерность нагрева, сделанные путем прожаривания обычной бумаги до получения темного отпечатка, проведенные некоторыми участниками форума, свидетельствуют о том, что равномерность нагрева даже фирменным керамическим нагревателем далеко не идеальна. И это при немалой цене. В общем выбор был сделан в пользу галогенок, но конструкция была доработана так, чтобы минимизировать влияние их врожденных недостатков.

Как известно, мощность ИК излучения с единицы площади поверхности пропорциональна четвертой степени температуры (закон Стефана-Больцмана), а длина волны, на которую приходится максимум спектра, обратно пропорциональна температуре. Галогенка в штатном режиме имеет температуру спирали 2500…3000К, максимум излучения на 1мкм. Но посмотрите на график:

Даже при такой температуре максимум очень пологий, в спектре содержатся в том числе и длинные волны, причем амплитуда их ненамного меньше максимума. При снижении температуры спирали путем последовательного соединения ламп и /или диммирования спектр становится еще более плоским, и вредная коротковолновая часть с волнами короче 2.5мкм составляет в общей мощности довольно малый процент.

Таким образом, галогеновая лампа, работающая с недокалом, по свойствам излучения мало отличается от промышленного кварцевого облучателя. Так может еще более понизить температуру спирали, до невидимого излучения? Нет, тут подстерегают другие грабли, мощность излучения с единицы площади поверхности резко падает (пропорционально четвертой степени температуры), а поверхность излучения спирали в галогенке очень мала. Мы просто не сможем обеспечить нужную плотность потока мощности. К тому же кварцевое стекло трубок ламп не пропускает волны длиннее 4мкм.

Отсюда следует важный вывод: для создания хорошего ИК излучателя из галогенок необходимо сосредоточить максимально возможную исходную мощность ламп на минимальной площади, расположив их вплотную, частоколом, а требуемую не слишком большую реальную мощность получать путем последовательного соединения и/или диммирования, то есть работы ламп с недокалом. Эксперименты с первым вариантом станции показали, что удельной мощности низа 8 Вт/кв.см с головой хватает не только для разогрева платы с любыми допустимыми скоростями, а и для выпаивания всяких разъемов и сокетов вообще без верха, одним низом, защитив остальную часть платы фольгой. Для верха необходимо хотя бы 10-12 Вт/кв.см. При расчете мощности следует учитывать, что лампы накаливания являются нелинейным элементом, при последовательном соединении двух одинаковых ламп мощность каждой составит не четверть номинала, как следует из закона Ома, а треть, при трех лампах – 1/6 часть номинала, при четырех – 1/8. С мощностью разобрались. А как же быть с полосатостью? Опять обратимся к теории http://www.all-fizika.com/article/index.php?id_article=835 .Уважаемый товарищ Фейдман рассчитал, что при расстоянии от ламп до облучаемой поверхности, бОльшем, чем 4/3 расстояния между осями ламп, неравномерность становится ничтожно малой и ней можно пренебречь. Тест с прожариванием бумаги это подтверждает, никакой полосатости не наблюдается. В итоге в качестве нижнего нагревателя выбрано 12 ламп длиной 254мм по 1.5кВт каждая, размещены вплотную друг к другу частоколом, соединены по 3 шт. последовательно (4 группы).

Общая мощность при полном открытии управляющего симистора составила около 3кВт, цвет свечения оранжевый, как у всем известных нагревателей UFO. Во время работы на полную мощность включается очень редко, обычно светит красным, а в режиме поддержания вообще почти невидимым. Конфигурация верха – 6 ламп 118мм по 300Вт (есть лампы такой же длины пятисотки, но они заметно толще и плохо влезли бы в мой корпус, у кого корпус больше, можно смело ставить их). На фото видна выдвижная сменная диафрагма, она специально задвинута не до конца для наглядности.

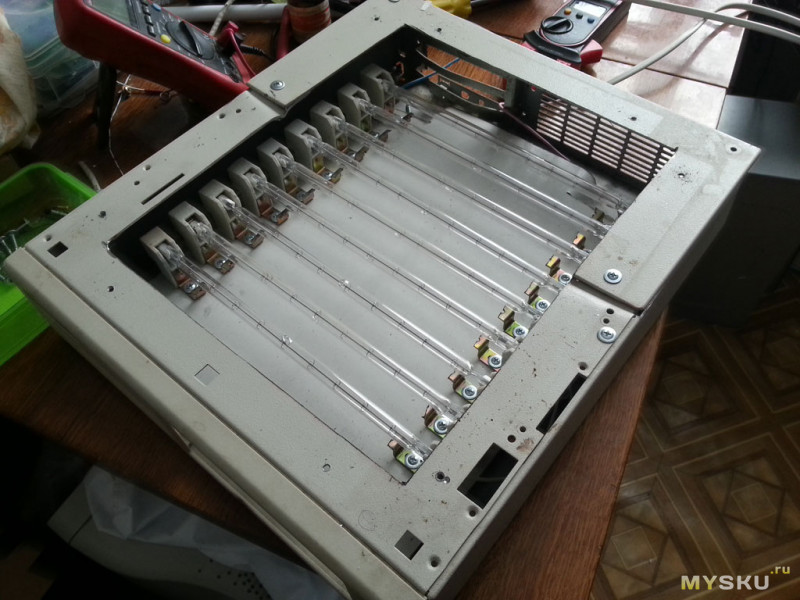

Естественно, лампы расположены частоколом. Соединение – по две последовательно (3 группы), общая мощность около 600Вт. Эти лампы я заматировал, с целью повысить равномерность, наверное зря, отдача немного снизилась. Потом уже, прочитав статью Фейдмана, я понял, что этого можно было не делать. Но мне хватает отдачи. Для сравнения решил все же попробовать соорудить на скорую руку макет кварцевого нагревателя, просунув в отрезанную от лампы трубку спираль для электроплиты. Да, конечно светится более красным, но инерционность просто жуткая, постоянная времени десятки секунд! Точно воспроизвести термопрофиль с таким неповоротливым «исполнительным механизмом» было бы сложно. Кстати, для промышленных кварцевых нагревателей тоже заявлены довольно большие постоянные времени, не говоря уже о керамических.

Итак, с нагревателями разобрались. Теперь об еще одном очень важном моменте, правильном измерении температуры. Когда я только начинал проект и выбрал в качестве датчиков терморезисторы Pt100 типа PT106051, думал, что у меня с этим проблем вообще не будет. Термопары принципиально не хотел, компенсация холодного спая, инструментальные усилители с обвязкой из высокоточных резисторов… Pt100 позволяет без всего этого обойтись без ущерба для точности. Схемотехника радикально упрощается, никакой настройки и калибровки не требуется. Маленькие размеры датчиков сулили малое время отклика. Однако не все оказалось так просто. Во-первых, несмотря на то, что датчики имеют размер 1.7х2.4мм, это все же больше, чем капелька спая термопары. Первоначально конструкция крепежа была такая:

Думал, что пластинчатая пружина сверху, кроме того, что будет прижимать датчик к плате, еще и затенит его от прямого излучения, чтобы он нагревался только платой. Оказалось, что затеняется и сама плата в этом месте (а может еще и отводится тепло через пружину, не знаю), и датчик показывает на 5…8градусов ниже, чем на самом деле. Изменил конструкцию:

Пробовал ставить датчик прямо на чип при выпаивании, все как по учебнику, начинает плыть при 217градусах для безсвинца. Однако это еще не все. Главной проблемой первого варианта верха было слишком маленькое рабочее окно. Из-за отвода тепла в стороны от нагреваемого места на плате распределение температур имеет следующий вид:

Центр чипа будет по любому горячее, чем термодатчик, установленный сбоку от него. А термопрофили Интела, прописанные в вышеупомянутом документе, измерены датчиком, размещенным прямо среди шаров в специальном отверстии (см. рисунок на стр. 9-5 документа). В этом вся и проблема, датчик, расположенный сбоку, да еще на краю облучаемой области, показывает значительно меньше, чем реальная температура в центре чипа. Чтобы минимизировать эту разницу, окно облучателя должно перекрывать область чипа с запасом, иметь размеры не менее 60х60мм, так чтобы датчик, стоящий сбоку, облучался по возможности так же как чип, а не попадал на край области. Расстояние от облучателя до платы не должно быть слишком большим. Но даже с этими мерами некоторая разница остается. Для того, чтобы станция работала правильно, необходимо эту разницу (градиент) измерить и ввести как поправку в программу управления. Для этого надо провести пробный цикл демонтажа, периодически пробуя покачивать чип. Можно считать, что на безсвинцовом припое чип начинает шевелиться при 217градусах (датчик при этом показывает меньше). После этого всегда стараться устанавливать верхний нагреватель на одной и той же высоте, на которой проводились измерения (я у себя риску нарисовал). В новом варианте моей станции крепление верхнего датчика заменено на традиционный «колодец-журавль» (гибкий рукав себя не оправдал, был неудобен).

«Шея» журавля сделана из медной трубки диаметром 3мм, которую при необходимости можно легко согнуть руками как угодно для обхода неудобно расположенных деталей на плате, вылет регулируется винтовым зажимом. Прижимная пружина закреплена так, что в рабочем положении прижимает датчик к плате, и в то же время удерживает «журавля» в верхнем положении, когда нужно, без всяких дополнительных фиксаторов, чисто за счет кинематики. Датчик температуры низа перенесен на нижнюю часть платы.

Дело в том, что текстолит, как оказалось, имеет очень неважную теплопроводность, примерно как сухое дерево (по данным википедии). При нагреве платы только низом со скоростью 2градуса в секунду разность температур верхней и нижней стороны платы достигает 15…20градусов (измерил лично). К примеру, если мы задаем режим стабилизации температуры платы по датчику, расположенному сверху, ПИД конечно стабилизирует температуру датчика, но при этом температура нижней стороны платы постоянно гуляет в довольно больших пределах, что не есть хорошо. Датчик закреплен на рычаге, состоящем из двух половин, соединенных шарниром (подобно руке с локтем), что позволяет легко установить его в любое свободное место на плате. Если возникают сомнения, туда ли попал датчик, всегда можно приложить плату, затем снять и посмотреть отпечаток термопасты, оставленный датчиком. Прижим осуществляется за счет упругих свойств самого рычага, этого вполне достаточно.

Теперь о ПИДе. Для тех, кто не знает, что это такое, советую прочесть вот эту статью, где все разжевано очень понятным языком:

Если в конструкции механической части учтены указанные выше рекомендации, Вы без труда настроите как верхний, так и нижний ПИД на практически идеальную работу, руководствуясь методикой ув. Тима Вескотта. Но есть одно Но. Как ни парадоксально, но в силу принципа измерения и некоторых конструктивных особенностей идеально работающий ПИД отнюдь не обеспечивает хорошую работу паяльной станции в целом. ПИД управляет температурой датчика и понятия не имеет, какую температуру имеет плата или чип в 10мм от него. А здесь уже все зависит от градиентов, величины и направления потоков тепла, и определять температуру можно только косвенно. Пирометры тоже не панацея, во-первых их показания сильно зависят от вида измеряемой поверхности, во-вторых все известные мне недорогие пиродатчики требуется размещать далеко от верхнего нагревателя, чтобы избежать прямого нагрева, и оснащать оптикой, так как без нее получается слишком большое поле зрения. По точности они уступают традиционным термопарам и RTD. Всегда следует учитывать тот факт, что верхний нагреватель греет локальную область, и тепло расходится от нее кругами во все стороны иногда до самых краев платы (если та небольшая). Если просто сделать 2 независимых ПИДа для верха и низа, возникает неприятный эффект: тепло от верха достигает нижнего датчика и повышает его температуру выше уставки. ПИД, естественно, на это реагирует полным отключением нижнего нагревателя, а верхний без подогрева снизу просто не в состоянии нормально прогреть шары, не перегрев верхушку чипа. В итоге брак. Я у себя решил эту проблему следующим образом: после разогрева платы ПИДом до необходимой температуры нижний ПИД отключается и переводит лампы в режим фиксированной мощности, а датчик используется только для индикации температуры. Величина этой фиксированной мощности измерена заранее и забита в программу. Путем нескольких тестовых нагревов с разными фиксированными мощностями я построил график зависимости установившейся температуры от мощности, данные из которого и занес в свой контроллер. Конечно, при изменении температуры в помещении и напряжения сети температура может медленно уползать от заданной, но сеть у меня хорошая, и на практике уползание не превышает десяти градусов, что для низа приемлемо. Была мысль после выхода на «полку» термопрофиля некоторое время стабилизировать температуру ПИДом, при этом запоминать среднюю мощность нагревателя и фиксировать уже на ней. Но для получения достоверной величины это время получается довольно большим, да и программа усложняется. Оставил пока так, может быть сделаю в следующей версии. Кстати, о самой температуре низа. На мой взгляд, температура разогрева всей платы должна быть как можно выше для облегчения работы верха и уменьшения эффекта «кругов на воде». Главное гарантированно не расплавить припой, чтоб детали снизу не поотпадали, если есть что-то нежное снизу (пластиковые разъемы например), их нужно защитить фольгой. У меня сейчас при безсвинцовом процессе плата разогревается до 175градусов, при свинцовом 140.

Теперь о верхе. Здесь требуется максимальная точность и недопустимо даже небольшое перерегулирование. Также недопустимы «гонки за уставкой», когда из-за большого и/или долгого рассогласования нагреватель длительное время работает на полную мощность. Многие применяют разбивку конечного (самого горячего) участка термопрофиля на много мелких шагов (каждый последующий шаг не начинается до тех пор, пока не «устаканится» предыдущий). Это очень эффективный способ. Я же просто уменьшил до минимума дифференциальную составляющую в верхнем ПИДе, чтобы регулятор «не делал резких движений» мощностью, этого оказалось достаточно. Скорость нагрева на конечной фазе не стОит делать слишком большой, достаточно где-то 0.3…0.5градусов в секунду, иначе возрастет разница чип-датчик (вышеупомянутый градиент).

Теперь об еще одном важном моменте – поддержках. Стандартный стеклотекстолит FR-4 имеет температуру размягчения 125градусов (так называемая температура стеклования). Выше нее его можно гнуть руками почти как пластилин, а при остывании он запоминает новую форму. Соответственно при нагреве плата провисает, и после охлаждения (если нет поддержек или они неправильно установлены) принимает форму вертолетного винта. Поддержек должно быть как можно больше, примерно через каждые 7..8см. Наиболее распространены две основные конструкции крепежа платы на столе: «свободная», это когда плата с помощью стоек, вставленных в штатные крепежные отверстия, просто свободно лежит на сетке или стекле, и «жесткая», где плата зажимается с боков, а промежуточные поддержки выполняют вспомогательную роль, просто не дают ей провисать. Первая конструкция прогрессивней, но для нее трудно найти жесткую непрогибающуюся сетку или ИК-прозрачное стекло. На моей станции стол подвижный, поэтому пришлось применить вторую конструкцию. Опасения, что плата будет выгибаться из-за теплового расширения, не оправдались. При обычном для паялки перепаде температур в 200градусов расширение даже самой большой десктопной материнки не превышает 0.5мм, поэтому если зажимать плату не слишком плотно, ничего никуда не выгибается. К тому же участки платы, оказавшиеся за пределами рабочего окна низа (а оно у меня 210х120мм), остаются жесткими и играют роль рамки, которая часто применяется в промышленных паяльных печах для борьбы с короблением. Для борьбы с прогибом вниз изготовил съемные поддержки с подвижными слайдерами, их легко передвинуть на место, не занятое деталями.

Думаю со временем добавить еще и поперечины, образовав что-то наподобие крупной решетки. Чтобы можно было закрепить сложные непрямоугольные платы (ноутбучные и т. п.), сделал дополнительные съемные «лапы» крепления.

Все эти меры вместе достаточно эффективны, «вертолет» практически не наблюдается.

Во время работы выяснилось, что в процессе очистки пятаков на выпаянном чипе последний все время хочет куда-то убежать, удерживать его очень неудобно. Раскопал в загашнике обрезки стеклотекстолита толщиной 2мм и, не мудрствуя лукаво, сделал вот такую мышеловку:

Обратите внимание, что прижимной уголок закреплен шарнирно одним винтом, что позволяет ему самоустанавливаться, равномерно распределяя нагрузку на чип, а также без проблем закреплять неквадратные (прямоугольные) чипы.

Ну что ж, это пожалуй все. Все вышесказанные выводы сделаны исключительно из личных наблюдений, всевозможных экспериментов и изучения литературы. Ни в коем случае нельзя их считать догмой или истиной в последней инстанции. Любые замечания и дополнения приветствуются. В настоящее время мой аппарат работает стабильно в полностью автоматическом режиме, брака практически не бывает. Думаю, что, прочитав эту статью, Вам будет намного легче изготовить свой вариант аппарата, поскольку многие вопросы станут яснее.

Антистатическое исполнение

Надежная фиксация платы

Технические характеристики AOYUE 710

• Напряжение 220-240В
• Частота 50Гц
• Мощность 600Вт
• Температурный диапазон:
  • инфракрасная лампа — 100-450ºC
  • преднагреватель — 100-500ºC
• Нагревательный элемент:
• Мощность:
  • инфракрасная пушка — 200 Вт
  • преднагреватель — 650 Вт
  • стойка — 12 В
• Габариты станции: 220 × 70 × 250 мм
• Габариты стойки: 140 × 55 × 180 мм
• Вес 10 кг

Комплектация AOYUE 710

• Основной модуль AOYUE 710
• Инфракрасная пушка (1 шт.)
• Стенд для охлаждения (1 шт.)
• Кабель питания (2 шт.)
• Инструкция (1 шт.)

Инфракрасная паяльная станция 3-в-1

AOYUE 720

Паяльная станция AOYUE 720 — комплексное решение по восстановлению плат мобильных телефонов, компьютеров, телекоммуникационного оборудования c BGA, microBGA, QFP, PLSS, SOIC и другими компонентами. AOYUE 720 используется для высококачественного монтажа и демонтажа BGAs, uBGAs, SMDs, SMT соединений без перегрева.

AOYUE 720 — многофункциональная система 3-в-1, включающая в себя инфракрасную галогенную лампу, инфракрасный преднагреватель и контактный паяльник.

В этой паяльной станции сочетается одновременно совершенство профессиональной ремонтной системы с простотой ручного инструмента.

• Возможность пайки без применения свинца .
• Технология инфракрасной пайки . Преимущества:
  • формирование нагрева посредством концентрации инфракрасного излучения вместо традиционного конвекционного подогрева потоком горячего воздуха
  • эффективное решение основной проблемы при работе с термофеном — возможность смещения компонентов в процессе роботы
  • равномерность локального инфракрасного нагрева имеющее значение при работе з BGA
  • предотвращение случайного сдувания компонентов с печатной платы
  • отсутствие потребности в покупке разнообразных сменных насадок для фена под конкретную микросхему
  • возможность работы со сложнопрофильными компонентами.
• Антистатическое исполнение станции дает возможность работать с компонентами, чувствительными к статическому электричеству.
• Эргономичный дизайн позволяет легко управлять оборудованием с помощью цифровой панели, что делает работу более безопасной, а результаты более точными.
• Встроенный экран и очки для пайки защищают от вредных световых лучей.
• Надежная фиксация платы на рабочем столике позволяет избежать ее провисания и искривления.
• Регулировка высоты держателя позволяет точно установить и зафиксировать диаметр и положение пятна нагрева. Это особенно важно при восстановлении крупных BGA-микросхем.
• Смещение окружающих компонентов исключено, благодаря локализации места нагрева и отсутствию механического воздействия воздушного потока.
• Совместное использование преднагревателя и паяльной станции обеспечивает соответствие режима пайки термопрофилю конкретной микросхемы и предотвращает перегрев последней.
• Локальный инфракрасный нагреватель направляется и удерживается пользователем на протяжении всего времени пайки.
• Станция управляется микропроцессором .
• Программируемое время пайки, по истечении которого процесс автоматически завершается. Цифровая индикация времени пайки.
• Цифровая и программируемая индикация температуры пайки, преднагревателя и инфракрасной пушки. Установлен температурный диапазон для настройки и контроля температуры.
• Кнопка «Reset» позволяет сбросить установленные параметры и возвращает к предыдущим установкам.
• Контроль температуры в месте пайки с помощью датчика.
• Бесконтактный инфракрасный температурный контроль во время пайки или демонтажа.
• Возможность настройки температуры преднагреватиля для равномерного прогрева платы большего размера для исключения термодеформаций.
• Температурный датчик в телескопической трубке: легко позиционируется и служит обратной связью для ПИД (пропорционально-интегрально-дифференциального) регулятора температуры.

Технические характеристики AOYUE 720

• Напряжение 220-240В
• Частота 50Гц
• Мощность 600Вт
• Температурный диапазон:
  • паяльник — 200-480ºC
  • инфракрасная лампа — 0-480ºC
  • преднагреватель — 100-500ºC
• Нагревательный элемент:
  • паяльник — керамический
  • инфракрасная пушка — инфракрасная галогенная лампа
  • преднагреватель — кварцевый инфракрасный
• Мощность:
  • паяльник — 70Вт
  • инфракрасная лампа — 165Вт
  • преднагреватель — 400Вт
• Потребляемое напряжение:
  • паяльник — 24 В
  • инфракрасная лампа — 15 В
  • преднагреватель — 220
• Площадь области нагрева 140 × 140 мм
• Площадь ремонтного столика 260 × 190 мм
• Габариты: 390 × 270 × 92 мм

Комплектация AOYUE 720

• Основной модуль AOYUE 720
• Металлический держатель ИК-пушки (1 шт.)
• ИК пушка (1 шт. )
• ИК лампа (1 шт.)
• Стенд для охлаждения (1 шт.)
• Педальный переключатель (1 шт.)
• Держатель печатных плат (1 шт.)
• Паяльник и держатель паяльника
• Сварочные защитные очки (1 шт.)
• Жала для паяльника LF2B, LFK
• Шестигранный ключ (1 шт.)
• Механический вакуумный пинцет 939 (1 шт.)
• Пинцет для микросхем (1 шт.)
• Паяльный флюс (1 шт.)
• Кабель питания (1 шт.)
• Инструкция (1 шт.)

ACHI Инфракрасные паяльные станции

ACHI IR 6000 и IR PRO-SC

В России представлены несколькими фирмами инфракрасные паяльные станции произведенные китайской фабрикой ACHI, это модели IR 6000 и IR PRO-SC.
Данные ИК паяльные станции были разработаны с учетом современных требований, которые предъявляются к процессу поверхностного монтажа BGA компонентов.

Данные ремонтные станции в первую очередь предназначены для монтажа, и демонтажа ИС (интегральных микросхем), чипов, микро чипов, выполненных в корпусе типа BGA, с поверхностно — монтируемых печатных плат ноутбуков, компьютеров, серверов, промышленных компьютеров, игровых приставок, мониторов.
ИК станции ACHI — это оптимальное соотношение цены качества и функционала на рынке России.
Главные и основные преимущества ремонтных станций ACHI:

Станцию можно использовать для поверхностного монтажа, демонтажа различных типов компонентов: BGA, FCBGA, MLF, LFBGA, CGA, CCGA, PBGA, CSP, QFN, PGA, ?BGA.
. Ремонтная станция легко управляется, хорошо подойдет для профессионалов, и для начинающих специалистов.
. Предустановки (профили) программы управления для свинцовой и бессвинцовой пайки чипов BGA.
. Память на 10 термопрофилей, каждый профиль состоит из из шестнадцати сегментов.
. В комплекте поставки ИК станции идет все нужное для работы программное обеспечение, которое позволяет прямо на мониторе компьютера управлять и следить за процессом ремонта и сохранять большое количество термопрофилей, Высокоточные чувствительные термо сенсоры в реальном времени точно отслеживают за температурами в рабочих зонах.
. Благодаря компактному дизайну, данную станцию можно разместить в небольшой по площади мастерской.
. Специальные держатели и направляющие позволяют легко закреплять печатные платы разного размера.
. Максимальная рабочая температура до 400°С — позволяет осуществлять бессвинцовую пайку BGA микросхем.

Паяльная станция
ACHI IR 6000

Паяльная станция
ACHI IR PRO-SC

Термо воздушная станция

QUICK855PG

Преимущества паяльной станции QUICK855PG

1. На демонтаж чипа уходит всего 10 секунд времени.
2. Есть блокировки кнопок от случайных нажатий.
3. Высокая скорость и хорошее качество демонтажа.
4. память на 10 термопрофилей.
5. Вакуумный пинцет.
6. Большой ЖК дисплей для удобного мониторинга значений и параметров температуры, воздушного потока, продолжительности работы нагрева.
8. Цифровая калибровка температуры.
9. Электромагнитное реле и педаль регулировки.
10. Точность температурного сенсора обеспечивает поддержание температуры с отклонением ±2?.
11. Низкое энергопотребление, автоматический переход в режим сна.
12. Время продолжительности работы в диапазоне 1 — 999 сек.

Термовоздушная паяльная станция QUICK855T

1. Керамический нагревательный элемент. Высокие скорость и качество пайки.
2. Контроль температуры с помощью термопары K типа. Термодатчик. ЖК-дисплей.
3. Используется в комплекте с моделью QUICK855PG для SMD и BGA компонентов.
4. Рукоятка проста и удобна в использовании.
5. Компоненты помещаются на посадочное место для предварительного нагрева.
6. Два переключателя для регулировки мощности и температуры. Индикация температуры в процессе плавки.
7. Встроенный термрметр для контроля температуры нагрева компонентов.
8. Наличие внешнего вентилятора для охлаждения.

Технические характеристики QUICK855PG:

Технические характеристики

QUICK855PG

QUICK855T

Инфракрасная паяльная станция

BGA QUICK IR2005

Данное универсальное решение, паяльной ремонтной станции IR2005 от производителя QUICK является очень компактным, и высокоточным для осуществления инфракрасной пайки, монтажа и демонтажа, а также контактной пайки и демонтажа при помощи паяльной станции с индукционным нагревом. Станция является законченным решением решение, как для производственных нужд, так и для ремонта современной электроники и устройств с высокой плотностью монтажа элементов на печатной плате (компьютеры, мобильные телефоны, периферия).
Станция имеет как и многие другие, 10 термопрофилей, любой из которых при возникновении необходимости можно перепрограммировать, за счет чего будет сэкономлено время на монтаж и демонтаж различных типов компонентов.

Станция имеет систему управления апертурой верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию. Станция пригодна для высокотемпературной пайки (например, для пайки без использования свинца), а также для работы с платами, обладающими большой теплоемкостью.

Основные функции:

Программируемая система управления параметрами пайки, память на 10 режимов, пароль
. Два инфракрасных излучателя: нижний (135?250mm) и верхний (60?60mm) с регулируемой по осям X и Y апертурой 20~60mm
. Высокая мощность ИК излучателей: верхний 120W?6=720W, нижний 400W?2=800W
. Нагрев на длинах волн 2-8µm
. Максимальный размер печатной платы для монтажа: 300mm?300mm
. Микропроцессорное управление и ультрамалоинерционные нагреватели обеспечивают максимальную термостабильность
. Инфракрасный температурный датчик: 0…300°C
. Лазерный светодиодный указатель для подсветки точки в центре рабочей зоны
. Встроенный модуль контактной пайки и выпаивания с микропроцессорным управлением и паяльником с индукционным нагревом, мощностью 60W
. Универсальная рамка-держатель для миниатюрных и сложнопрофильных плат, в комплекте
. Программное обеспечение IRSoft, в комплекте
. Вентиляторы верхнего и нижнего охлаждения, в комплекте
. Устройство прецизионной установки микросхем PL2005 (опция)
. Камера RPC2005 для визуальной инспекции пайки с разрешением 480 линий, PAL, и светодиодной подсветкой с регулируемой яркостью (опция)

QUICK BGA2015

Преимущества
1. Комплекс состоит из инфракрасной ремонтной паяльной станции IR2015 для BGA.
2. Система позиционирования и установки микросхем PL2015
Двухцветные оптические линзы. Наличие прокладки между шариковым выводом из припоя и платой.
3. Камера визуализации RPC2015
Камера для визуальной калибровки и инспекционной пайки позволяет следить за прцессом с разных углов.
4. Програмное обеспечение IRsoft
Производится запись, контроль и анализ всего рабочего процесса с выводом диаграмм на компьютер.

Технические характеристики

Инфракрасная ремонтная паяльная станция

Модель	IR2015
Общая мощность	2800 Вт (макс.)
Мощность нижнего ИК излучателя	500 Вт*4=2000 Вт
	400 Вт*4=1600 Вт (светодиодная подсветка)
Мощность верхнего ИК излучателя	180 Вт*4=720 Вт (светодиодная подсветка; нагрев на длине волн 2-8μm)
Размеры верхнего ИК излучателя	60*60 мм
Размеры нижнего ИК излучателя	267*280 мм
Апертура верхнего ИК излучателя	20-60 мм (регулирование по осям X, Y)
Вакуумный насос	12 В/300 мА, 0. 05 МПа(макс.)
Вентилятор верхнего охлаждения	12 В/300 мА, 15CFM
Лазерный светодиодный указатель	3 В/30 мА
Двигатель	24 В DC/100 мА
Рама-держатель с эластичным креплением для плат	93мм
Макс. размер печатной платы	420 мм*500 мм
LCD дисплей	65.7*23.5 мм 16*2 знаков
Связь с компьютером	Через интерфейс RS-232C
Инфракрасный температурный датчик	0-300℃(Диапазон измерения)
Термопара K типа	Опция

Система позиционирования и установки микросхем PL

Камера визуализации RPC

Основные составные части системы
Инфракрасная система пайки

Используется инфракрасная сенсорная технология для задания и контроля процесса пайки. Имеется инфракрасный температурный датчик, ЖК дисплей для вывода температур.

Верхний ИК излучатель

Верхний ИК излучатель мощностью 720 Вт производит нагрев на длинах волн 2-8μm, что препятствует перегреву электронных компонентов. Нет необходимости в использовании насадок.

Нижний ИК излучатель

Нижний ИК излучатель мощностью 1600 Вт осуществляет инфракрасную пайку компонентов в 4 ряда. Большие размеры нижнего излучателя предохраняют печатную плату от неравномерного нагрева и деформации.

Система светодиодной подсветки

Верхняя светодиодная подсветка красным светом. Нижняя светодиодная подсветка белым светом. Лазерный светодиодный указатель для подсветки точки в центре зоны.

Система позиционирования печатных плат

Позиционирование по осям X, Y, Z.
Позиционер с вращением на 360°.

Рама -держатель печатных плат

Предлагается универсальная рама-держатель с эластичным креплением для плат.
Предлагаются держатели с захватом снизу для плат различных форм и размеров.

Немного истории о компании Ersa.

История немецкой компании Ersa началась в 1921 году с получения Эрнстом Саксом (Ernst Sachs) патента на электрический паяльник молоткового типа, известного сейчас как паяльник-«топорик». 200-ваттный паяльник и менее мощные паяльники для пайки оловянными припоями небольшой компании Ersa довольно быстро стали расходиться по всей Европе и применялись преимущественно на промышленных предприятиях. После второй мировой войны и участия в международной выставке в Ганновере в 1949 году Производство стало расти. В 1961 году компания Ersa предлагала первые машины-автоматы для пайки на немецком рынке, а в 1968 году предложила собственную разработку автомата для пайки оловянно-свинцовыми припоями. К 1971 году начались разработки по механическому регулированию температуры жала электрических паяльников.

В 1973 году, совместно с другими предприятиями, компания Ersa организовала выставку «Productronica» в Мюнхене. Теперь это крупнейшая специализированная выставка в мире в области электроники и электронной промышленности.
В 1974 году на рынке стали востребованы паяльные станции с электронным управлением, в 1986 году компания Ersa приступает к созданию машин для пайки оплавлением припоя, а в следующем, 1987 году, Ersa представила первую паяльную станцию с микропроцессорным управлением. В дальнейшем это позволило объединять станции в единый агрегат и управлять им автоматически с компьютера.

В 1993 году компания Ersa вошла в промышленную группу Kurtz. В 1997 году была представлена машина для инфракрасной пайки IR 500 Rework Station. Затем её заменила более новая IR 650 Rework Station. С 1999 года компания предлагает систему визуальной диагностики пайки и неразрушающего контроля — ERSASCOPE, завоевавшую различные призы на выставках электроники. Продолжается развитие селективных автоматов для пайки. К автомату VERSAFLOW (разработка 1995 года) в добавился автомат MULTIFLOW.

В 2004 году представлен термопинцет Chip Tool для микрокомпонентов поверхностного монтажа (SMD). Chip Tool позволяет припаивать и выпаивать SMD-компоненты типоразмеров 0201 и 0401!
Продолжаются разработки паяльного оборудования для пайки бессвинцовыми припоями. Автоматическая линия VERSAFLOW Ultimate сочетает в себе 2 машины для селективной пайки и машину для инфракрасной бессвинцовой пайки.

РЕМОНТНЫЕ ЦЕНТРЫ

ERSA PL/IR 550A

С ПРЕЦИЗИОННЫМ ВИДЕОПОЗИЦИОНИРОВАНИЕМ BGA

Одно из главных и принципиальных преимуществ данной паяльно ремонтной станции ERSA IR500A это возможность апгрейда, то есть расширения функциональных возможностей.

Технологии можификации корпусов современных микросхем развивается, и изменяется, уже сегодня microBGA с шагом меннее 1,27мм далеко не экзотика.
Соответственно, чем меньше расстояние шага выводов микросхемы, тем сложнее обеспечивать тонный монтаж, и точность установки микросхемы. Ручная установка (с помощью меток либо рамки) установка более легких BGA с пластиковым корпусом, имеющих свойство самопозиционирования при пайке, исключена для микросхем со столь малым шагом расположения выводов, то же самое с тяжелыми керамическими BGA чипами. Как раз в таких ситуациях незаменим видеопозиционер станции PL550A.

Суть процедуры видео позиционирования такова. Микросхема располагается на площадке, где она в конечном итоге должна быть смонтирована, далее она поднимается механизмом с вакуумной присоской над платой. В появившийся между платой и микросхемой зазор вводится головка камеры, и с помощью зеркальной оптической системы на мониторе видны одновременно изображение контактной площадки платы и контакты выводов BGA чипа. Позиционирование микросхемы на участок пайки производится с помощью серво приводов, таким образом можно добиться идеального совмещения изображений выводов с контактной площадкой. Далее микросхема автоматически опускается на место своего монтажа на плате. Следующий этап это сама пайка. Кстати в новой версии автоматического установщика PL550AU есть важное отличие: это конструкция держателя плат, который заранее приспособлен для установки дополнительного модуля системы видеоконтроля RPC.

Ремонтная станция PL550AU можно с успехом использовать в любом составе комплекта оборудования предназначенного для работы с BGA / fine pitch (QFP). Но особенно удобно ей пользоваться в тандеме с ремонтно-паяльной станцией ERSA марки IR550A, удобно тем, что перемещение платы, на которых уже точно позиционированы компоненты, производиться легко и плавно (с помощью специальной рамки держателя перемещающейся на подшипниках), тем самым исключается вероятность смещения установленных компонентов во время транспортировки платы в область рабочей зоны (зона нагрева).

Цена данной установки видео позиционирования PL550AU — лучшая на всем мировом рынке, по сравнению с изделиями топового уровня, функциональная мощность этого ремонтного центра в купе с IR550A просто не имеют аналогов данного ценового диапазона.

Обзор составлен на основе статей из интернета. Собран, обработан и опубликован на сайте

паяльная станция от LDZ. Она работает как с софтом — IRSoft-2.14 (подключение к компьютеру), так и в локальном режиме. Имеет в локальном режиме 10 термопрофилей. Настраивается довольно легко. небольшое руководство по настройке, ниже.

Вылаживаю печатку (сделана под терморезисторы и USB порт) и пару других печаток, найденных на просторах интернета, так же софт, прошивки, схемы. Не забываем прошивать eeprom в процессор, иначе не заведется. Дополнительная документация то температурам, профилям и т.п. будет ниже. Схема под USB порт, на FT232 , драйвера приложил в архиве.

Пару фото готовых модулей, силовой части и микроконтроллерной radioservice.at.ua:

Фото печатки под дешевый китайский дисплей 1602:

Описаний по меню станции и её настройке

Включаем. В конце заставки зажимаем кнопку «Влево» секунд на пять, (не путать с «Право» — это обнуление еепром). Будет меню «Service». Кнопками «Вверх» и «Вниз» настраиваем текущее значение. Переход к следующему значению — кнопка вправо. Значения там такие:

p1 (50%-100%) — мощность верхнего нагревателя между T0 и T1 по графику,

p2 (50%-100%) — мощность верхнего нагревателя между T1 и T3 по графику,

pGain (0-255) — коэффициент пропорциональности,

iGain (0-255) — коэффициент интегрирования,

dGain (0-255) — коэффициент дифференцирования,

Tpid (10-30) — период ПИД,

pBH (50%-100%) — мощность нижнего нагревателя.

kBH — коэффициент нижнего нагревателя, если он минимальный греет низом дольше.

В конце покажет «Saved…» и само выйдет из меню. Если нужно подкорректировать заданные значения повторяем процедуру,(включаем, зажимаем и т.д.)

пример настройки пид (p1=80,p2=80,pGain=160,iGain=2,dGain=30,Tpid=10, pBH=70.)

Пид настроить реально, у меня он ровненько держал верх.

На низу обычный Прегулятор- меняя мощность вы получите скорость выхода низа на заданную температуру, (уменьшите на 50% и посмотрите время, потом на 80-90% и тоже засеките время и так узнаете нужную вам) немного волна в начале будет но потом выровняется и дальше все время ровненько держит.

На верху Р1 и Р2 это мощность верха на шагах профиля, то есть уменьшайте сначала их чтоб график (температура не доходила до заданной на 1-2градуса) и потом меняя -pGain-добейтесь чтоб температура дошла ровненько без заскоков до заданной) -меняя pGain-вы делаете как бы круче или положе график, то есть время выхода на заданную температуру,

потом меняйте iGain, dGain чтоб был ровненькая полка удержания без провалов и заскоков. Tpid-у меня по умолчанию стоял, его не стал крутить сильно.

Просто представьте, что у нас идут импульсы на открытие симистора, так вот -iGain -это расстояние между этими импульсами, меняя ее мы делаем больше или меньше импульсов в единицу времени, то есть меняя ее мы делаем больше или меньше импульсов на открытие симистора, а –dGain — это ширина этого импульса – то есть чем больше она — тем больше времени будет симистор открыт. Это конечно грубо описал, не научно — но мне помогло тогда. У меня в параллель оптопаре светодиоды стояли, видно как работает симистор.

Потом еще немного мощности под репетируете и будет держать пид. Оно видно как идет нагрев, светодиод горит, не доходя 4-5гр начинает моргать, то есть сброс мощности начинается и начинает работать пид, и плавно выходит на заданную температуру, не переставая моргать и держит — светодиод при этом постоянно моргает.

А так если не настроен пид, да еще и мощности много, начинает греть, потом перескакивает заданную температуру, тэны отключаются, идет остывание, упала температура, включился нагрев, но тэны то остыли и пока не греются, идет провал температуры, и потом все заново с перегревом.

Я долго морочился (неделю мозги парил,4 платы черными стали, (по 20-40раз греть их) зато потом все четко работало, почти автомат, тупо поставил – покурил — снял чип – выключил, температуру держал четко. Один градус иногда падение было в конце полки и не градуса перегрева.

Разъяснения по опциям для редактирования или создания своих термопрофилей в программе IrSoft:

T0 температура включения верхнего нагревателя
TB температура нижнего нагревателя
T1 температура активации флюса
S1 время выдержки при температуре Т1
T2 не используется
TL не используется
S2 не используется
T3 температура верхнего нагревателя
S3 время выдержки при температуре Т3

Еще одна метода настройки ПИД

Пример настройки одного канала:

*Выставляем оба подстроечных резистора (многооборотные) примерно в среднее положение
*Подключаем мост сопротивлений к настраиваемому каналу с значением 100 Ом
*Включаем контроллер и регулировкой нижней границы выставляем 0 С на индикаторе
*По таблице выставляем сопротивление соответствующее максимальной температуре для данного канала (например 150 или 250 С)
*Регулировкой верхней границы выставляем нужные показания.
*Снова выставляем 100 Ом и корректируем показания (регулятором нижней границы) до 0 С
*Повторяем регулировку на значениях соответствующих максимальной температуре канала.
*Выставляем сопротивление соответствующее, например 100 С (примерно 138,5…139 Ом для PT-100) подстраиваем показания для усреднения разброса.
*Повторяем настройку 2-3 раза.

Дополнение:
Позже отказался от магазина сопротивлений и сделал три заготовки 0 С _ 100 С _ 200 С, каждая из двух многооборотных резисторов последовательно. Например 330 + 47 Ом.

Печатные платы:

Прилагаю прогу для прошивки FT232, т.е. в памяти 93с46 и даю мой вариант прошивки, можно редактировать под себя.

Иногда бывает недостаточно хорошо владеть паяльником или паяльным феном. Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману. В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком.

Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое. В заводском исполнении такая станция стоит от 400 до 1500 долларов в среднем.

Шаг 1. Инфракрасная паяльная станция своими руками. Ингредиенты.

Нам понадобятся:

• Четырехламповый галогеновый обогреватель мощностью 1800 ватт. (в качестве нижнего нагревателя)
• 450 ваттная керамическая ИК головка (верхний нагреватель)
• Алюминиевые уголки
• Спиральный шланг для душа
• Стальная проволока
• Нога от настольной лампы
• блок питания 220 в 5 вольт (можно взять зарядку от сотового)
• винты, разъемы кабели по вкусу
• небольшие знания в электронике

Шаг 2. Нижний нагреватель: рефлектор, лампы и корпус.

Найдите старый галогеновый обогреватель, вскройте его и возьмите рефлекторы и четыре галогеновые лампы. Будьте осторожны, не разбейте лампы! Теперь вам нужно приложить воображение и придумать, какой корпус будет у нижнего нагревателя. Вы можете использовать корпус от старого ПК или сделать как я. Я взял алюминиевые уголки толщиной 1 мм. Они отлично вместили в себя рефлекторы и лампы, а так-же обеспечили требуемую жесткость конструкции.

Этот обогреватель вмещает в себя 4 штуки 450 ваттных лампы, подключенных в параллель. Используйте штатную проводку обогревателя чтобы подключить их уже в новом корпусе.

Шаг 3. Нижний нагреватель: система удержания печатных плат.

После того, как вы закончите корпус для нижнего нагревателя, вам будет необходимо установить систему крепления печатных плат. Состоит она, в моём случае, из отрезков профиля, использовавшегося как держатель занавесок. Нужно отрезать шесть кусков этого профиля, с примерными размерами как на фото. В качестве удерживающего элемента используются импровизированные гайки, сделанные из металлической перфорированной ленты, которую можно купить в хозяйственных магазинах. Такая система крепления позволяет в достаточно широких пределах закреплять и перемещать печатные платы разнообразных размеров, используя лишь отвертку для откручивания-закручивания гаек.

Шаг 4. Нижний нагреватель. Держатели термопар.

Для того, чтоб наша инфракрасная паяльная станция, сделанная своими руками, функционировала должным образом, она должна поддерживать заданный температурный профиль нагревания и охлаждения. Иначе это может привести к растрескиванию печатных плат, перегреву микросхем и прочим не менее неприятным последствиям. Для контроля профиля нагрева служат две термопары, которые должны контролировать температуру снизу и сверху паяемой платы.

Чтобы термопары были достаточно подвижными и удобными к расположению я придумал отличный способ их крепления. Для этого нам понадобится пара гибких душевых шлангов, немного отожженной стальной проволоки (она гибкая и сохраняет форму после изгиба, в отличие от не отожженной). В гибкий шланг нужно продеть кусок стальной проволоки и провода для термопары. Затем один конец гибкого шланга нужно прикрутить к корпусу нашего нижнего нагревателя.

Шаг 5. Верхний нагреватель.

В качестве верхнего нагревателя я использовал керамический нагреватель мощностью 450 ватт. Вы можете купить такой на алиэкспрессе в разделе запасных частей для паяльных станций.

К этому нагревателю из тонкого листового железа нужно согнуть корпус, примерно такой как у меня на фото. Корпус очень важен для организации хорошего и правильного потока воздуха.

PS: Процесс нахождения констант P, I и D это неприятная процедура в данном случае, потому как керамический нагреватель нагревается и остывает довольно долго.

Шаг 6. Верхний нагреватель: держатель.

Найдите у себя или купите б\у настольную лампу примерно такого вида. От нее нам понадобится механизм ноги.

Учитывая то, что ик головка инфракрасной паяльной станции должна доставать до любого угла нашего нижнего обогревателя, сначала следует прикрепить ик головку к держателю. А затем уже выяснить из какого положения крепления она легко перемещается по всей поверхности нижнего нагревателя инфракрасной паяльной станции. Крепление держателя к нижнему нагревателю можно выполнить из кусочка пвх трубки, приверченной с помощью хомута к корпусу.

Разъемы и охлаждение контроллер вид на дисплей

Теперь вам нужно или найти готовый или сделать самостоятельно из листового металла корпус для контроллера инфракрасной паяльной станции. В этом корпусе поместятся: 2 твердотельных реле, Arduino ATmega2560, дисплей, блок питания для ардуино а так-же разнообразные кнопки и и разъемы.

Так как я не знал, насколько сильно будут греться твердотельные реле, я приделал им по радиатору. Для обдува радиаторов и внутренностей контроллера я поставил на задней стенке контроллера вентилятор.

В ниже преложенном коде всё очень подробно объяснено что и как с чем соединяется. Монтаж очень простой.

Как пользоваться контроллером: Тут нет автонастройки значений P, I и D, так что вам придется задать их именно для вашей инфракрасной паяльной станции. Есть 4 профиля. В каждом из них Вы устанавливаете количество шагов, скорость роста температуры (C / S), dwel (время на шаг ожидания), нижний порог нагревания, целевая температура на каждом шагу и P, I и D значения для нижнего и верхнего нагревателя. Если вы установите, например 3 шага, 80,180 и 230 ° для нижнего нагревателя с порогом 180, Ваша плата не будет нагреваться только от нижнего нагревателя до 180 °, она нагреется со 180 от нижнего и продолжит греться до 230 с верхнего нагревателя.

https://www.dropbox.com/s/5inxb76xgkeun43/Arduino%20Rework%20Station.rar?dl=0

Я специально не стал объяснять создание такой штуки, как инфракрасная паяльная станция своими руками очень детально, потому-что ваша конструкция почти наверняка будет отличаться от моей. Даю свою инструкцию лишь как пример самостоятельной постройки ик паяльной станции.

Как обычно говорят, жмите лайки и репостите запись в соц сетях если вам понравилась моя инструкция.

Вконтакте

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово «откидывают копыта» короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.

Такие корпуса микросхем называются BGA — Ball grid array, проще говоря — массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме… Готовые профессиональные инфракрасные станции имеют запредельные цены, а недорогие 1000 — 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция — это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250×250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.

Основа при помощи приблизительных расчётов получилась 400×390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым «фломастерным» способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:

Далее уже берёмся за скелет. Тут всё просто — изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.

Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа — «Зачем вам пироги строго заданных размеров?» Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.

Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.

Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску — в гараж. В итоге — промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:

После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.

Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно — это 3 нижних ИК излучателя 60×240 мм, верхний 80×80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались…

Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку. ..Что имеем в итоге — После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.

Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.

Сделать столик для удержания платы — очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий — равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность закрепить платы разных размеров. Не до конца еще доделанный столик: (нет прищепок для платы)

Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board

Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей…

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:

инфракрасная паяльная станция своими руками — Инструкции

Иногда бывает недостаточно хорошо владеть паяльником или паяльным феном. Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману. В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком.

Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое. В заводском исполнении такая станция стоит от 400 до 1500 долларов в среднем.

Шаг 1. Инфракрасная паяльная станция своими руками. Ингредиенты.

Нам понадобятся:

Шаг 2. Нижний нагреватель: рефлектор, лампы и корпус.

Найдите старый галогеновый обогреватель, вскройте его и возьмите рефлекторы и четыре галогеновые лампы. Будьте осторожны, не разбейте лампы! Теперь вам нужно приложить воображение и придумать, какой корпус будет у нижнего нагревателя. Вы можете использовать корпус от старого ПК или сделать как я. Я взял алюминиевые уголки толщиной 1 мм. Они отлично вместили в себя рефлекторы и лампы, а так-же обеспечили требуемую жесткость конструкции.

Этот обогреватель вмещает в себя 4 штуки 450 ваттных лампы, подключенных в параллель. Используйте штатную проводку обогревателя чтобы подключить их уже в новом корпусе.

Шаг 3. Нижний нагреватель: система удержания печатных плат.

После того, как вы закончите корпус для нижнего нагревателя, вам будет необходимо установить систему крепления печатных плат. Состоит она, в моём случае, из отрезков профиля, использовавшегося как держатель занавесок. Нужно отрезать шесть кусков этого профиля, с примерными размерами как на фото. В качестве удерживающего элемента используются импровизированные гайки, сделанные из металлической перфорированной ленты, которую можно купить в хозяйственных магазинах. Такая система крепления позволяет в достаточно широких пределах закреплять и перемещать печатные платы разнообразных размеров, используя лишь отвертку для откручивания-закручивания гаек.

Шаг 4. Нижний нагреватель. Держатели термопар.

крепление гибкого шланга

продеваем стальную проволоку

моток стальной проволоки

шланг от душа

Для того, чтоб наша инфракрасная паяльная станция, сделанная своими руками, функционировала должным образом, она должна поддерживать заданный температурный профиль нагревания и охлаждения. Иначе это может привести к растрескиванию печатных плат, перегреву микросхем и прочим не менее неприятным последствиям. Для контроля профиля нагрева служат две термопары, которые должны контролировать температуру снизу и сверху паяемой платы.

Чтобы термопары были достаточно подвижными и удобными к расположению я придумал отличный способ их крепления. Для этого нам понадобится пара гибких душевых шлангов, немного отожженной стальной проволоки (она гибкая и сохраняет форму после изгиба, в отличие от не отожженной). В гибкий шланг нужно продеть кусок стальной проволоки и провода для термопары. Затем один конец гибкого шланга нужно прикрутить к корпусу нашего нижнего нагревателя.

Шаг 5. Верхний нагреватель.

подключение ик головки паяльной станции

ик головка паяльной станции и корпус

В качестве верхнего нагревателя я использовал керамический нагреватель мощностью 450 ватт. Вы можете купить такой на алиэкспрессе в разделе запасных частей для паяльных станций.

К этому нагревателю из тонкого листового железа нужно согнуть корпус, примерно такой как у меня на фото. Корпус очень важен для организации хорошего и правильного потока воздуха.

PS: Процесс нахождения констант P, I и D это неприятная процедура в данном случае, потому как керамический нагреватель нагревается и остывает довольно долго.

Шаг 6. Верхний нагреватель: держатель.

настольная лампа

крепим головку

крепление ик головки

посадочное место конструкции ик головки

Найдите у себя или купите б\у настольную лампу примерно такого вида. От нее нам понадобится механизм ноги.

Учитывая то, что ик головка инфракрасной паяльной станции должна доставать до любого угла нашего нижнего обогревателя, сначала следует прикрепить ик головку к держателю. А затем уже выяснить из какого положения крепления она легко перемещается по всей поверхности нижнего нагревателя инфракрасной паяльной станции.  Крепление держателя к нижнему нагревателю можно выполнить из кусочка пвх трубки, приверченной с помощью хомута к корпусу.

Шаг 7. Arduino PID контроллер.

Теперь вам нужно или найти готовый или сделать самостоятельно из листового металла корпус для контроллера инфракрасной паяльной станции. В этом корпусе поместятся: 2 твердотельных реле, Arduino ATmega2560, дисплей, блок питания для ардуино а так-же разнообразные кнопки и и разъемы.

Так как я не знал, насколько сильно будут греться твердотельные реле, я приделал им по радиатору. Для обдува радиаторов и внутренностей контроллера я поставил на задней стенке контроллера вентилятор.

В ниже преложенном коде всё очень подробно объяснено что и как с чем соединяется. Монтаж очень простой.

Как пользоваться контроллером: Тут нет автонастройки значений P, I и D, так что вам придется задать их именно для вашей инфракрасной паяльной станции. Есть 4 профиля. В каждом из них Вы устанавливаете количество шагов, скорость роста температуры (C / S), dwel (время на шаг ожидания), нижний порог нагревания, целевая температура на каждом шагу и P, I и D значения для нижнего и верхнего нагревателя. Если вы установите, например 3 шага, 80,180 и 230 ° для нижнего нагревателя с порогом 180, Ваша плата не будет нагреваться только от нижнего нагревателя до 180 °, она нагреется со 180 от нижнего и продолжит греться до  230 с верхнего нагревателя.

Скетч вы можете скачать по ссылке ниже.

//www.dropbox.com/s/5inxb76xgkeun43/Arduino%20Rework%20Station.rar?dl=0

Я специально не стал объяснять создание такой штуки, как инфракрасная паяльная станция своими руками очень детально, потому-что ваша конструкция почти наверняка будет отличаться от моей. Даю свою инструкцию лишь как пример самостоятельной постройки ик паяльной станции.

Как обычно говорят, жмите лайки и репостите запись в соц сетях если вам понравилась моя инструкция.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

E-mail

Инфракрасная паяльная станция своими руками устройство, пайка

Радиолюбителям когда нибудь доводится встречаться с пайкой компонентов при помощи массива шариков. BGA способ пайки применяется везде в массовых производствах разной техники. Для монтажа применяется инфракрасный паяльный аппарат, который создает соединение деталей бесконтактным способом. Готовые вариации дорого стоят, а намного дешевые аналоги не обладают достаточным функционалом, по этому возможно сделать паяльный аппарат дома.

Описание процесса ИК пайки

Рабочий принцип инфракрасной паяльной станции заключается во влиянии сильными волнами длиной 2-7 мкм на компонент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из определенных компонентов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за главное действие на материалы.
• Конструкция держателя платы, размещенная на столе.
• Контроллер температуры, который состоит из программируемого элемента и термопары.

Длина волны, зависит от показателей температуры энергетического источника. Материалы в разной форме подвержены пайке при помощи ИК станции, выполненной собственными руками, есть важные параметры энергопередачи, непрозрачность, отражение, полупрозрачность и светопроницаемость. Перед изготовлением ИК паяльной станции собственными руками необходимо понимать, что есть определенные минусы этих систем:

• Различная уровень поглощения энергии элементами ведет за собой неодинаковый прогрев.
• Каждая плата ввиду разных свойств просит выбора температур, в другом случае, элементы перегреваются, ломаются.
• Наличие «мертвой зоны», где инфракрасная энергия не может достигать необходимого объекта.
• Важное требование защиты поверхностей других компонентов от испарения флюсов.

Нагревание происходит благодаря теплопередачи к печатной плате. Тепловое влияние инфракрасной станцией происходит сверху детали, температуры бывает не достаточно, по этому конструкция предполагает нагрев нижней части. Часть снизу состоит из термостола, процесс пайки может выполняться при помощи спокойного инфракрасного излучения, либо воздушным потоком.

Инфракрасная паяльная станция собственными руками

Оборудование профессиональное стоит не дешево, намного дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения необходимых операций с BGA контроллерами, возможно сделать инфракрасную паяльную станцию собственными руками. Сборка возможна из доступных на рынке и материалов которые всегда под рукой. Конструкция собой представляет сделанный из старого осветительного прибора термостол, оборудованного лампами галогенового типа. Контроллер и верхний нагреватель покупается на рынке или собирается из старых запчастей.

Инструменты для производства инфракрасного паяльника

Термостол востребует наличие отражателей, галогенок, расположенных в корпусе из профиля или листового металла. Во время изготовления инфракрасной паяльной станции собственными руками, необходимо держаться чертежей, которые возможно создать без посторонней помощи либо взять у прочих исполнителей. В первую очередь корпус снабжается местом для термопары, которая передает информацию на контролер для устранения сильных температурных перепадов, лишнего нагрева материала.

Сборка ИК паяльной станции предполагает самодельные конструкции в крепежном варианте из штатива. Контроль температуры нагревательного узла выполняется второй термопарой. Ставится одновременно с нагревателем, штатив крепится на панели именно так, чтобы ИК компонент можно было перемещать над поверхностью термостола. Расположение платы выполняется выше галогенок на 2-3 см, в корпусе термостола. Крепление выполняется спайдерными крепежами, для производства возможно применять лишний профиль из алюминия.

Важная схема контроллера для инфракрасной паяльной станции собственными руками

Изготовление паяльной лампы собственными руками первым делом востребует корпус. Для охлаждения системы нужен монтаж одного мощного или нескольких кулеров, материал лучше всего предпочитать из стали оцинкованной. После полной сборки выполняется наладка системы путем запуска схемы, отладки устройства.

Нижний подогрев

Нижний подогрев может быть сделан несколькими вариантами, но намного прекрасным вариантом считается применение галогенок. Правильным решением считается установка собственными руками ламп суммарной мощностью от 1 кВт. По обоим бокам конструкции ставятся порожки, которые зафиксируют плату. Установка материалов для пайки изготавливается на швеллер, для более небольших деталей применяются подложки или прищепки.

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно сделать собственными руками. Для достижения лучшего результата в процессе ИК пайки, нужно воспользоваться керамическими ТЕНАМИ. Для инфракрасной паяльной станции, изготовленной собственными руками отличным вариантом считается применение нагревателя ELSTEIN. Изготовитель показывает самые лучшие результаты, спектр излучения замечательно подойдет для замены BGA плат, остальных деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревательного прибора во время сборки паяльной станции собственными руками, т.к. во время работы некачественным инструментом возможно повреждение платы или конструкции которая собрана.

Конструкция для верхнего подогрева возможна из самодельной станины. Необходимо иметь регулировку по высоте и широте для удобной работы на инфракрасной паяльной станции, изготовленной собственными руками. К штативу фиксируется термопара для контроля температуры.

Блок управления

Корпус контроллера выбирается по размеру в соответствии с устанавливаемыми деталями. Приемлемым вариантом оказаться может кусочек листового метала, который без труда возможно отрезать ножницами для работы с металлом. Располагается в блоке управления также вентиляторы, разные кнопки, а еще монитор и сам контроллер. В роли контроллера выступает Arduino, практичность вполне достаточна для выполнения пайки BGA схем собственными руками.

Детали для самодельного прибора

Перед сборкой любого оборудования собственными руками, нужно приготовить инструменты и материалы. Для инфракрасного паяльника потребуются:

• Набор галогенок, кол-во которых зависит от формы грядущего нижнего нагревателя паяльной станции, идеальное кол-во выбирается в диапазоне от 4 до 6 штук.
• Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
• Шланг от лейки для душа для проводов, уголки из металла.
• Проволока из стали, элемент крепежа от старого фотоаппарата или лампы настольного типа для производства штатива.
• Контроллер Arduino, 2 реле и термопары, а еще блок питания выходом 5 вольт, который можно сделать от устройства зарядки мобильника.
• Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция собственными руками на основе Arduino

В сборочном процессе потребуются чертежи, разобрать которые смогут помочь элементарные знания в электронике.

Использование и устройство

Инфракрасный паяльный аппарат применяется как правило при условиях отсутствия доступа к заменяемым компонентам. Используется при замене небольших деталей, главным положительным качеством считается отсутствие нагаров и других отложений, как во время работы традиционным паяльником, а еще небольшая возможность повредить соседние детали. Для бытового применения возможно сделать паяльный аппарат собственными руками, применяя прикуриватель от автомобиля.

Инфракрасная паяльная станция товарного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем применения преобразователя или не необходимого трансформатора для компьютера.

Изготовление

Перед сборкой паяльной станции, достается из корпуса прикуривателя элемент нагрева. К контактам питания подсоединяются провода питания, к центральному проводу возможно подвести провод из меди с изоляцией. Сделать паяльный аппарат не будет составлять огромного труда, достаточно изолировать соединение на расстоянии от ТЕНА, возможно применять термоусадочную трубку.

Корпус изготавливается из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусочек стали. Приходится следить за отсутствием соприкасания проводов. Необходимо понимать, что подобного рода устройство применяется при незначимых работах, так как пороги температур, прочие параметры не контролируются.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Похожие статьи

Паяльная станция своими руками принцип работы, характеристики, разновидности, инструкция по сборке

На чтение: 6 минут Не хватает времени?

Современная, более улучшенная техника, к сожалению, выходит из строя не меньше, чем старые образцы. И если до этого времени вопрос об усовершенствовании обычного нам паяльника не стоял, то сейчас по старинке отпаять или припаять деталь, не «задев» соседние чипы, как правило невозможно. Собственно поэтому умельцы собирают очень современные термовоздушные и инфракрасные паяльные станции собственными руками. В данном обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его присоединить, что входит в конструкционные элементы. Только в нашем обзоре вы сможете найти советы, иллюстрирующие характерности сборки и регулировки современных паяльных станций.

Читайте в публикации

Зачем необходима паяльная станция

Паяльная станция, в отличии от обычного паяльника, – система более улучшенная. Она дает возможность спаять небольшие детали, такие, например, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Более того, благодаря бесконтактной системе пайки перегрев соседних компонентов тут исключён.

Благодаря «умному» блоку управления можно задать нужные настройки температуры, включить и выключить систему нажатием одной кнопки

Паяльная станция бесконтактного типа относится к современным системам пайки. Например, нагрев при помощи термофена помогает мастерам в ремонте бытовых электробытовых приборов и мобильников. А вот при помощи ИК-систем можно делать сборка и разборка микросхем (даже формата BGA).

Общие характеристики и рабочий принцип паяльной станции

Анатомия паяльной станции очень проста и максимально отвечает важным условиям: аккуратная, «умная» пайка компонентов. Сердце прибора ? блок питания, в середине которого находится преобразователь электрической энергии, выдающий напряжение двух видов 12 или 24 Вольта. Без такого элемента все системы станции были бы бесполезны. Преобразователь электрической энергии в ответе за температурную регулировку. Блок питания снабжён термостатом и специализированными кнопками запуска прибора.

Для справки! Некоторые устройства оснащены специализированной подставкой, которая нагревает монтажную плату во время пайки, что способствует избежать её деформации.

При помощи управляющего блока тоже может быть воплощена функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, применяя процессор, благодаря ему возникает возможность мерить температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём специфики работы термовоздушной паяльной станции: воздушный поток при помощи специализированных спиралевидных или керамических компонентов (они находятся прямо в середине трубки термофена) нагревается, а потом через специализированные насадки направляется в точку пайки. Такая система дает возможность подогреть нужную поверхность одинаково, исключив точечную деформацию.

В качестве ещё одного дополнительного элемента как правило выступает специализированный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а какую-то площадь. Но, в отличие от термофена, тут отсутствует поток тёплого воздуха. Профессиональные паяльные станции оборудуются специализированными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Разновидности паяльных станций по конструкции

Есть как обычные паяльные станции, оснащенные привычным нам традиционным паяльником, так и более продвинутые. Причём вариантов комбинирования элементов и систем может быть очень много. Без труда можно в одной станции соединить контактный паяльный аппарат и фен, вакуумный или термопинцет и оловоотсос. Для комфорта приведём таблицу ключевых типов паяльных станций.

Контактные ПС? это обычный, имеющий при пайке прямой контакт с поверхностью, паяльный аппарат, оборудованный электронным блоком управления и температурного регулирования.		Бесконтактные ПС ? в основе работы блок управления и особенная система управления компонентов.
Свинцовые	Бессвинцовые Просят очень высокой температуры плавки.	Термовоздушные Предоставляют эффективную пайку в тяжелодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Дает возможность выполнять пайку разного типа, как со свинцом, так и без него.	Инфракрасные Тут есть элемент нагрева в виде инфракрасного излучателя, произведенного из керамики или кварца.	Комбинированные Совмещают в собственной конструкции несколько типов оборудования: фен или традиционный паяльный аппарат, или, как мы уже рассказывали, ИК-нагреватель и оловоотсос допустим, паяльный аппарат и фен.

По механизму температурной стабилизации и рабочему принципу управляющих блоков паяльные станции можно поделить также на аналоговые и цифровые. В первом варианте элемент нагрева включён, пока паяльный аппарат не прогреется до необходимой температуры, самая близкая аналогия – нагрев привычного утюга. А вот тип второй паяльника выделяется сложной системой контроля и температурного регулирования. Тут размещён PID-регулятор, который подчиняется программе микроконтроллера. Подобный вариант температурной стабилизации более эффектно аналогового. Ещё одна классификация позволяет поделить все ПС на монтажные и демонтажные. Первые выполняют пайку приборов, впрочем, не имеют оловоотсоса и иных элементов, разрешающих проводить чистку и замену деталей.

Такие паяльные системы снабжены специализированной ёмкостью для убирания припоя, который, со своей стороны, отсасывается специализированной насадкой, снабжённой компрессором.

К сведению! Есть комбинированные станции, разрешающие проводить как монтажные, так и работы по разборке. Они снабжены 2-мя видами паяльников, различающихся по мощности.

Как выполнить собственными руками термовоздушную паяльную станцию

Приобрести паяльную станцию с феном не всем по карману, хотя ИК-станции стоят ещё приличных денег, благодаря этому самый примитивный путь – собрать её собственными руками. Но, помните всегда, что подобные воздушные паяльные станции обладают определёнными изьянами:

1. Воздушным потоком можно нечаянно сдуть небольшие детали.
2. Поверхность нагревается неровно.
3. Для различных случаев нужны дополнительные насадки.

Паяльный фен собственными руками: многофункциональная схема

Термофен – специализированное устройство, которое нагревает место пайки потоком горячего воздуха.

Легче всего собрать прибор с феном на вентиляторе, а для нагревателя применять спираль.

Многофункциональная паяльная станция с феном

Если приобретать нагреватель механический, то он совсем не дешевый. И при резких температурных перепадах может простой лопнуть. Не все могут сами соорудить нагнетатель воздуха. В качестве поддувала можно применять обыкновенный маленький вентилятор. Подходит кулер от домашнего ПК. Для того что бы познакомится с устройством подобного устройства изучим схему паяльной станции собственными руками.

Вентилятор разместим около термофена. К нему бережно подсоединяем трубку для подачи тёплого воздуха. На срезе кулера вытачиваем отверстие под сопло. С другой стороны кулер нужно закрыть, чтобы обеспечить достаточную тягу.

Для более точечного направления тёплого воздуха можно купить уже готовые насадки на сопло термофена

Теперь пришла очередь сборки элемента нагрева. Чтобы это сделать нужно накрутить нихромовую проволоку спиралью на основу нагревателя. Причём витки в первую очередь не должны касаться друг друга. Витки накручиваются учитывая, что сопротивление должно быть 70-90 Ом. Основание подбирают с плохой теплопроводимостью и хорошей стойкостью к высоким температурам.

Приступим к поиску деталей для сопла. Наиболее оптимально для этого подходит труба из керамики или фарфора. Оставляем маленькой просвет между стенками сопла и спиралью. Сверху поверхность обматываем материалами для изоляционных работ. Можно применять асбестовый слой, стеклохолст и т.д. Это повысит высокое КПД фена, а тоже даст возможность брать его руками, не получив ожог. Закрепляем элемент нагрева таким образом, чтобы воздух подавался в трубку, а нагреватель находился точно в середине в середине сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен собственными руками в ней нужно расположить два реостата: один изменяет входящий поток, другой ? мощность элемента нагрева. А вот выключатель в большинстве случаев выполняется один как для нагревателя, так же и для нагнетателя.

Варианты подсоединения системы управления к термофену.

Тут чрезвычайно важно правильно присоединить провода, чтобы они соотносились с реостатами.

После подсоединяем термофен таким образом, чтобы провода соответствовали необходимым реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже видели выше, в большинстве случаев находится в границах от 24 до 40 Ватт. Но в случае если вы запланировали паять шины питания и проводники, то мощность устройства должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, в основном, применяют для больших конструкций из цветного металла, которые, как правило, обладают ощутимой теплопроводимостью

Детальнее про то, как паять феном от паяльной станции, смотрите в данном видео.

Инфракрасная паяльная станция собственными руками

Инфракрасная паяльная станция ? тот инструмент, который легче всего сделать собственными руками. Стоимость на паяльные станции данного типа просто заоблачная. Приобрести что-то намного проще – не вариант, так как все равно будет маленький функционал.

ИК паяльная станция в сборке

Собственно поэтому мы расскажем в несколько этапов, как собрать собственными руками инфракрасный паяльный аппарат. Разберём этапы сборки ПС для пайки плат размером 250?250 мм. Наша паяльная станция подходит для работы с телевизионными платами, видеоадаптерами для ПК, а еще планшетных компьютеров.

Изготовление корпуса и ТЕНОВ

Для основы самодельной ИК паяльной станции, собранной собственными руками, можно взять дверь от антресоли либо фанеру 10-12 мм, привинчиваем к ней ножки. На данном шаге важно приблизительно подумать компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого зависит высота «боковин» и скосов лицевой панели.

Уголки из металла применяются для формирования «скелета» конструкции. Заблаговременно побеспокойтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и так далее. Можно обойти специальных уличных лоточников.

Корпуса от старых видеомагнитофонов или процессоров – совершенное сырьё для обшивания сторон

Очередной вариант корпуса, на этот раз из алюминия

Теперь ищем антипригарный поддон. Да, собственно тот, что можно приобрести в простом магазине бытовой техники. Тут же можно и присмотреть качественный паяльный аппарат для паяльной станции.

Важно! Берите с собой рулетку. Перед вами стоит задача – отыскать противень подходящей ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

Система управления паяльной установкой

Приступаем к самому интересному. На торговой площадке заблаговременно заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а еще ИК — 3 нижних ИК излучателя 60?240 мм, и один верхний ? 80?80 мм, не забывайте запастись 2-мя твердотельными реле на 40А. На данном шаге уже переходите к жестяным работам, а конкретно приладить всю конструкцию под размеры наших важных элементов. После подгонки боковин и крышки вырезаем технологичные отверстия под ПИДы на передней, под кулер на задней стенке.

Сборка и регулировка работы паяльной станции

Итак, после того как произошла установка излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже приобретает фактически завершенный вид. На данном шаге нужно провести испытание оборудования на нагрев, удержание температуры и гистерезис. Перейдем к монтажу ключевого ИК-излучателя. Сделать это очень легко.

Более всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей таким образом, чтобы можно было сдвигать влево-вправо уже зажатую плату

Характерности изготовления собственными руками паяльной станции на Arduino (Ардуино)

Паяльная станция на процессоре Ардуино – одна из наиболее прогрессивных моделей. Характерность её в том, что она легко программируется. Можно задать заданные параметры и алгоритмы работы и управления всех компонентов.

Часто применяется система подсоединения Flex Link. Она относительно обычная, надёжная, а её детали вполне можно выбрать собственными силами и собрать схему очень легко

Дальше все шаги сборки сходственны уже описанными нами. Если возникнут вопросы, можно обратиться с просьбой о помощи к специалистам-электронщикам.

Характерности изготовления собственными руками паяльной станции на Atmega8 (Атмега8)

Схема на контроллере Atmega8 самая обычная и не просит больших знаний. Самое основное, разбираться в кодах программ на языке C++. Это даст возможность редактировать его под себя.

Вариант рабочей схемы паяльной станции на Atmega8

В открытых интернет-источниках есть различные вариации паяльных станций на основе различных контроллеров.

Внешний вид программатора для будущей паяльной станции на ATmega328

Одно из обучающих видео по сборке паяльной станции в данном видео.

Как пользоваться паяльной станцией

Для новичков будет полезным выяснить определенные свойства работы с паяльными станциями.

Контроллер и паяльный аппарат – очень важные детали паяльной станции обязаны быть чистыми и защищёнными от пыли

Укажем отдельные из них:

1. Для установки или демонтажа больших деталей легче применять фен. Так как он охватывает нужную площадь.
2. Температура нагрева выбирается методом «тыка». Начав с минимально предполагаемой. Например, пасты для установки SMD-компонентов имеют меньшую температуру плавления, чем ПОС-61.
3. Обзаведитесь обычной спиртоканифолью. Понадобится для обезжиривания.
4. Перед монтажными работами элементов применяйте специализированный флюс. Он продаётся в отделах для работ по ремонту сотовых.
5. Очень выручает обычная иголка. Ею можно поддеть перепаиваемые детали и если понадобится их перевернуть.
6. Контактные площадки обязательно чистятся от припоя.

Работа с паяльной станцией просит особых навыков.

Если вы не сумеете собрать своими руками этот прибор, то воспользуйтесь советами профессионалов

Получить любую информацию можно еще в обучающих видео, в этом вы узнаете о том, как подобрать паяльную станцию.

Собственные вопросы и комментарии к публикации оставляйте в специализированной форме ниже. Надеемся, что наши советы смогут помочь сделать свою паяльную станцию, которая прослужив вам верой и правдой долгое время.

Самодельная инфракрасная (ИК) паяльная станция. Простые и понятные рекомендации, как сделать паяльную станцию ​​своими руками Самодельная ИК-станция

Внимание! Эта статья носит ознакомительный характер и не рекомендуется для сборки! Также мы скачиваем обновленные версии прошивки для станции первой версии.

При ремонте материнских плат, связанном с заменой компонентов BGA, без инфракрасной паяльной станции не обойтись! Китайские станции не блещут качеством, а качественные ИК паяльные станции стоят недешево.Выход из положения — собрать паяльную станцию ​​самостоятельно. Стоимость комплектующих для сборки станции не превышает 10 тысяч рублей. Несмотря на дешевизну, самодельная ИК-станция надежно зарекомендовала себя при ремонте материнских плат. Контроллер обеспечивает точное соблюдение теплового профиля, что является важным фактором при замене компонентов BGA.

Описание конструкции

Станция состоит из регулятора, нижнего нагревателя, верхнего нагревателя.

Контроллер двухканальный. К первому каналу можно подключить термопару или платиновый термистор. Ко второму каналу подключается только термопара. 2 канала имеют автоматическое и ручное управление. В автоматическом режиме работы поддерживается температура 10-255 градусов по обратной связи с термопары или платинового термистора (по первому каналу). В ручном режиме мощность в каждом канале можно регулировать в диапазоне 0-99%. Память контроллера содержит 14 термопрофилей для пайки BGA.7 для свинцового припоя и 7 для бессвинцового припоя. Температурные профили перечислены ниже. При желании вы можете их изменить (исходник в архиве).

Для бессвинцового припоя максимальная температура термопрофиля: — 8 термопрофилей — 225C о, 9 — 230C о, 10 — 235C о, 11 — 240C о, 12 — 245C о, 13 — 250C о, 14 — 255C о

Если верхний нагреватель не успевает прогреться в соответствии с тепловым профилем, контроллер делает паузу и ждет, пока не будет достигнута желаемая температура. Это сделано для того, чтобы приспособить контроллер к слабым нагревателям, которые долго нагреваются и не успевают за тепловым профилем.

Контроллер также можно использовать в качестве регулятора температуры, например, во время сушки или запекания паяльной маски (в печи, в которой находится термопара) или в других случаях, когда требуется точный контроль температуры.

Принципиальная схема контроллера

Ниже представлены фотографии контроллера.Я использовал блок питания от ноутбука, который преобразовал на напряжение 12 вольт. В качестве гнезда для термопар я использовал гнездо usb с кусочками PCB, которое припаяно к лицевой панели, см. Фото. Охлаждение активное, использовал тепловую трубку от охлаждения ноутбука. Припаял феном к термотрубке медную пластину, на которой будут устанавливаться охлаждающие элементы. Можно использовать охлаждение процессора от системного блока, но тогда габариты устройства увеличатся.

Нижний нагреватель представляет собой галогенный трехламповый нагреватель общей мощностью 1 шт. 2 кВт. Основание с отражателем и защитной сеткой снимается с обогревателя. Корпус для обогрева днища я сделал из гнутого листового металла (оцинкованный гребень), который вырезал ножницами по металлу. Также в конструкцию добавлен алюминиевый порог (стык), для удобства установки на него алюминиевого швеллера. Материнская плата устанавливается на канал через стойки. Нижний нагреватель можно подключить к контроллеру. Сделал по-другому, чтобы не заморачиваться со второй термопарой — в нижний нагрев встроил диммер на 600 Вт, только на симистор установил радиатор побольше.С регулировкой 1,2 кВт он отлично справляется. Вспомнил примерное положение диммера, при котором стабильно поддерживается необходимая температура на плате. Для небольших плат (например, видеокарт) можно использовать прищепки, прикрученные к DIN-рейке. Пример на фото.

К сожалению, изготовить качественный верхний утеплитель из подручных средств невозможно. Я экспериментировал с галогенными лампами, кварцевыми трубками со спиралями, также экспериментировал с ИК-лампой. Но лучше всего керамический обогреватель серии ELSTEIN SHTS (с позолотой). Такие обогреватели используются в дорогих инфракрасных станциях. Я использовал ELSTEIN SHTS / 100 800W и ELSTEIN SHTS / 4 300W. Утеплители очень хорошо греются и практически не светят. ИК-спектр очень подходит для замены компонентов BGA. Не рекомендую обогреватели из Китая, хотя они похожи на ELSTEIN.

Пятно обогревателя ELSTEIN SHTS / 100 800W. Размер утеплителя 96х96 мм. Расстояние между нагревателем и доской 5см.

Круг Эл1 диаметром 4 см (перепад температур 5 градусов от центра до края круга).

Круг Эл2 диаметром 5 см (перепад температур 10 градусов от центра до края круга).

Круг Эл3 диаметром 6 см (разница температур 15 градусов от центра до края круга).

Пятно обогревателя ELSTEIN SHTS / 4 300W. Размер утеплителя 60х60 мм. Расстояние между нагревателем и доской 5см.

Круг El1 диаметром 2,5 см (разница температур 5 градусов от центра до края круга). Подходит для большинства фишек.

Круг Эл2 диаметром 3 см (перепад температур 10 градусов от центра до края круга).

Круг Эль3 диаметром 4,5 см (перепад температур 15 градусов от центра до края круга).

Как видите, оба нагревателя подходят для замены компонентов BGA. Но ELSTEIN SHTS / 100 800W имеет преимущество перед вторым обогревателем.Это однородное тепловое пятно гораздо большего размера. Круг диаметром 4 см, в котором перепад температур не более 5С о. Практически то же самое, что и у Thermopro с 3D отражателем (который имеет равномерное квадратное пятно тепла 4×4 см с перепадом температуры не более 5C o)

Ниже представлены фотографии конструкции верхнего нагревателя и кровати, которая была сделана из того, что было в строительном магазине. Конструкция получилась удачной, регулируется по высоте и длине, ТЭН вращается вокруг своей оси, его легко установить поверх любой части доски.

Термопара прикреплена к штативу. Его легко навести на любую часть доски. Строительство на фото. Гибкий металлический чехол, который я использовал от USB-фонарика из магазина, где все по одной цене. Я вставил термопару в металлическую гильзу без внешней изоляции с помощью провода.

Настройка контроллера

Для регулировки канала верхней термопары R3 установите его в среднее положение.Помещаем термопару контроллера и термопару эталонного термометра на нагреваемую поверхность (например, галогеновую лампу, где обе термопары соединены между собой и на них нанесена термопаста) и калибруем показания максимальной температуры 250 градусов резистором R6. Затем дайте лампе остыть до комнатной температуры и откалибруйте нижнее значение температуры с помощью резистора R3. Эту процедуру необходимо повторять несколько раз, пока нижнее и максимальное значения температуры не совпадут с реальными показателями.Повторяем ту же процедуру с каналом нижней термопары, используя резисторы R11 и R14 соответственно. Первый канал калибруется аналогично при использовании платинового термистора с резисторами R21 и R27 соответственно. Если вы не планируете использовать платиновый термистор, то ОУ U2 можно исключить из схемы со всей обвязкой, а 11-й вывод микроконтроллера можно подключить к + 5В.

Управление контроллером и изменение параметров, а также процесс снятия и установки микросхемы показан на видео.Устанавливаю верхний нагреватель на высоте 5-6 см от поверхности доски. Если в момент выполнения термопрофиля температура отклоняется от заданного значения более чем на 3 градуса, мы понижаем мощность верхнего нагревателя. Выбег в несколько градусов на конце термопрофиля (после выключения верхнего нагревателя) не страшен. Это сказывается на инерционности керамики. Поэтому выбираю необходимый термопрофиль на 5 градусов меньше, чем мне нужно. На этом нижнем нагреве температура над зоной нагревателя и в теневой зоне немного отличается (разница примерно 10-15 градусов).Поэтому желательно установить плату на нижний нагреватель так, чтобы микросхема находилась выше зоны нагревателя (но это не критично). Перед тем, как удалить чип с помощью щупа, необходимо убедиться (осторожно нажимая на каждый угол чипа), что шарики под чипом всплыли. При установке мы используем только качественный флюс, иначе неправильный выбор флюса может все испортить. Также при установке микросхемы BGA рекомендуется накрыть кристалл прямоугольником из алюминиевой фольги с размером стороны, равным примерно ½ от стороны BGA, чтобы снизить температуру в центре, которая всегда выше температуры возле термопары (см. фото тепловых пятен инфракрасных обогревателей ELSTEIN выше).

Внешний вентилятор не включается программно, хотя это показано на схеме. В будущем планируется внести изменения в исходный код и использовать внешний вентилятор.

Ниже вы можете скачать архив с печатной платой в формате LAY, исходный код, прошивку

Список радиоэлементов

Обозначение	Тип	Номинал	сумма	Примечание	Оценка	Мой ноутбук
E1	Энкодер	EC11	1	С кнопкой		В блокнот
У1, У2	Операционный усилитель	LM358	2			В блокнот
U3	Линейный регулятор	LM7805	1	На радиаторе		В блокнот
U4	MK PIC 8-битный	PIC16F876	1	PIC16F876A		В блокнот
U5, U6	Оптрон	PC817	2			В блокнот
LCD1	ЖК-дисплей	Wh3004A-YYH-CT	1	20×4 на базе KS0066 (HD44780) с англо-русским словарем		В блокнот
1 квартал, 2 квартал	МОП-транзистор	TK20A60U	2	2SK3568		В блокнот
Q3, Q4, Q5	МОП-транзистор	IRLML0030	3	Или любой N-канальный полевой МОП-транзистор		В блокнот
Z1	Кварц	16 МГц	1			В блокнот
VD1	Выпрямительный диод	LL4148	1			В блокнот
VD2, VD3	Диодный мост	KBU1010	2			В блокнот
VD4, VD5	Стабилитрон	24 В	2			В блокнот
R1	Платиновый термистор	PT100	1			В блокнот
R2, R10	Резистор	470 Ом	2			В блокнот
R3, R11	Подстроечный резистор	1 МОм	2			В блокнот
R4, R12	Резистор	1 МОм	2			В блокнот
R5, R13, R26	Резистор	1. 5 кОм	3			В блокнот
R6, R14, R27	Подстроечный резистор	100 кОм	3	Многооборотный		В блокнот
R7, R15	Резистор	130 кОм	2			В блокнот
R8, R16, R29	Резистор	20 кОм	3			В блокнот
R9, R28	Резистор	100 Ом	2			В блокнот
R17, R30	Резистор	10 кОм	2			В блокнот
R18, R19	Резистор	4. 7 кОм	2	с допуском 1% или выше		В блокнот
R20	Резистор	51 Ом	1			В блокнот
R21	Подстроечный резистор	100 Ом	1	Многооборотный		В блокнот
R22, R23, R24, R24	Резистор	220 кОм	4	с допуском 1% или выше		В блокнот
R31	Подстроечный резистор	10 кОм	1	Многооборотный		В блокнот
R32	Резистор	16 Ом	1	Мощность 2 Вт		В блокнот
R33, R34, R36, R37	Резистор	47 кОм	4	Мощность 1Вт		В блокнот
R35, R38	Резистор	5. 1 кОм	2

Ремонт ноутбуков и видеокарт, реболлинг (разборка и установка микросхемы с восстановлением шариков припоя), как правило, не обходится без инфракрасной паяльной станции. Сервисные центры либо не берутся за такие работы, либо берут за такой ремонт довольно большие деньги. Между тем, такие поломки довольно часты.

ИК-станция заводского изготовления — устройство довольно дорогое, поэтому экономичнее изготовить самому.Инфракрасную паяльную станцию ​​можно изготовить за один, максимум два дня, предварительно заказав через Интернет и получив комплектующие к ней по почте.

Немного теории

При нормальных температурах пик электромагнитного излучения приходится на инфракрасную область. Горящие предметы излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем горячее они становятся, тем больше оранжевого и желтого, а затем синего.

Многие органические молекулы интенсивно поглощают инфракрасное излучение, вызывая нагрев объекта.Тепло — это кинетическая энергия поступательного движения атомов и молекул. Свет, излучаемый атомом, имеет длину волны. В результате нагретое тело также излучает свет, и чем больше нагревается тело, тем короче волна излучаемого света.

Для информации. Согласно закону смещения Вина, бывает, что тепловое излучение объектов, близких к комнатной температуре, находится в инфракрасной области. Сюда входят лампочки и даже люди.

Таким образом, инфракрасное излучение не является теплом и (напрямую) не выделяет тепло.Он выделяется теплом объекта в определенном температурном диапазоне.

Визуальные оттенки света определяются длиной волны и ее направленностью, начиная с инфракрасного, затем красного, оранжевого, желтого…. фиолетовый и оканчивается длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает увеличение движения его молекул, любой свет, но инфракрасный, как самая длинная длина волны, наиболее эффективен.

Инфракрасная паяльная станция своими руками — это инфракрасный обогреватель, который отдает тепло в окружающую среду посредством инфракрасного излучения.

Инфракрасная паяльная станция своими руками

Нагрев дна

Корпус обогрева можно сделать как из старого советского чемодана из алюминия, так и из системного блока компьютера. Но чемоданчик подойдет лучше, так как его рабочее положение — горизонтальное. В крайнем случае, вы можете поискать аналогичный чехол на ближайшей барахолке.

Необходимо болгаркой для керамических ТЭНов вырезать отверстие в корпусе. Из алюминиевого выреза с помощью обычных болтов и гаек сделайте подложку для нагревателей на ножках.Вся конструкция приклеится к основанию.

Нижний нагреватель состоит из четырех керамических нагревателей, приобретенных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

Каждый обогреватель (размеры: длина — 24 см, ширина — 6 см) имеет мощность 600 Вт. Четыре нагревателя составляют нагревательную панель размером 24×24 см2. Этого достаточно, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, которая даже меньше. В такой нагрев уместились даже большие топовые видеокарты.Для сравнения, стандартная китайская заводская станция имеет такое отопление площадью 150х150 см2, при этом стоит недешево.

Снизу нижнего нагревателя каждый нагреватель подключается к клеммной колодке, желательно все еще советского производства. Последний изготовлен из специального материала, который не плавится при высоких температурах. Последовательно-параллельное подключение нагревателей:

• первый и третий соединены последовательно;
• второй и четвертый также являются последовательными;
• первый и третий со вторым и четвертым — параллельно.

Данная схема используется для того, чтобы немного разгрузить проводку. При параллельном подключении всех нагревателей общая нагрузка составит 2850 Вт:

• нижний нагрев — 600х4 = 2400 Вт;
• верхний нагреватель при максимальной нагрузке — 450 Вт.

Если в комнате еще работает электротехника (несколько лампочек, компьютер, паяльник, чайник), то выключатель на 16 ампер выйдет из строя.

Сопротивление последовательной нагрузки рассчитывается по специальной формуле.В итоге нижний нагрев составляет нагрузку 1210 Вт. Несложно подсчитать, что вся ИК-станция будет потреблять 1660 Вт. Для такой техники это немного. К тому времени плата нагревается нижним нагревом до 100 0 около 10 минут.

Сверху, когда работа будет закончена, металлическую решетку от холодильника можно поставить на корпус с ТЭНом. Но лучше использовать стеклокерамику по размеру корпуса, а для ремонта платы сделать удобный термостат.

Верхний подогрев

Верхний обогрев можно сделать от советского фотоувеличителя УПА-60.Модель подходит для самодельной паяльной станции. Керамический обогреватель 80х8 см идеально подходит к увеличителю. В этом случае вы можете регулировать высоту обогревателя и двигателя в любом направлении. Удобно прикрепить штатив к самому столу, а при необходимости сдвинуть нижний нагреватель. Нагреватели имеют достаточные размеры, чтобы нагревать большие микросхемы и разъемы процессора.

Все б / у запчасти можно купить онлайн через доску объявлений, керамический нагреватель — на AliExpress.

Блок управления

Готовую пластиковую коробку можно приобрести в специальном магазине для самодельной электроники, а можно сделать корпус из штатного компьютерного блока питания. На панели управления находятся:

• переключатели для нижнего и верхнего нагрева;
• диммер 2кВт.

Следует отметить, что внутренних проводов в корпусе довольно много, поэтому коробку следует выбирать немаленькую.

Отверстия для вывода органов управления на лицевой панели прорезаются лобзиком со специальной пилкой по металлу. Обычно это не вызывает затруднений, если у вас есть практика с таким инструментом.

ПИД-регулятор REX-C100 также можно заказать на AliExpress.Продавец поставляет твердотельное реле и термопару в комплекте. То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигнет желаемого значения, твердотельное реле находится в разомкнутом состоянии и пропускает электрический ток на керамический нагреватель.

Когда устройство достигает необходимой температуры, срабатывает твердотельное реле, которое отключает подачу питания на керамический нагреватель. Диммер управляется вручную. Обычно его устанавливают на максимум, чтобы верх нагрелся быстрее.

Тестер

Этот прибор нужен для работы по считыванию информации о температуре, которая находится рядом с микросхемой. К нему подключается обычная термопара, конец которой ставится возле микросхемы. Тестер отобразит температуру прямо рядом с чипом.

Важно! Провод термопары обматывают термостойкой лентой, т.к. оплетка проводов горит при высоких температурах.

В результате наскоро собранная самодельная ИК паяльная станция будет примерно в десять раз дешевле готового изделия. Устройство можно модифицировать и постепенно улучшать.

Работа на практике

Работа устройства будет описана на примере ремонта материнской платы от ноутбука. Одна из неисправностей платы — это поломка видеочипа. Достаточно его прогреть термофеном, и изображение появляется на экране. Скорее всего, в этом случае кристалл сброшен с печатной платы. Замена микросхемы стоит довольно дорого. Но если его прогреть, то срок эксплуатации ноутбука на этом можно продлить.На примере такого банального обогрева можно использовать самодельную инфракрасную паяльную станцию.

Для начала подготавливают плату к нагреву, снимают детали:

• пленки, так как они начинают плавиться при высоких температурах;
• cPU;
• памяти.

Смазку лучше удалить пинцетом после предварительного нагрева термофеном. Фен выставлен на температуру 1800, средний расход воздуха.

Важно! Все окружающее пространство вокруг чипа должно быть покрыто фольгой, чтобы не нагревать элементы платы. Пластиковые слоты памяти тоже на всякий случай стоит прикрыть.

Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла паяемых элементов.

Плата в таком виде устанавливается на нижнюю решетку нагрева паяльной станции. Рядом с микросхемой размещается термопара. Рядом с нагревателями находится еще одна термопара, ее задача — считывать температуру их нагрева. Включите нижний обогрев на блоке управления.Рабочие параметры отображаются на тестере и ПИД-регуляторе.

Когда низ нагреется, нужно подождать, пока температура вокруг микросхемы не станет минимум 1000, в зависимости от материала припоя. Если припой бессвинцовый, то желательно нагреть до 1100.

Расстояние между микросхемой и верхним нагревателем должно быть около 5 см. Центр микросхемы должен быть точно под центром верхнего нагревателя, потому что максимальная температура идет от центра в сторону.Верхний нагреватель включается, когда температура возле микросхемы поднимается до 1100. Нижняя обычно прогревается 10 минут, затем включается верх, который должен нагреться до 2300. На ПИД-регуляторе верхнее значение указывает ток температура, нижняя — температура, которую необходимо достичь.

При достижении желаемой температуры включается верхний нагреватель, которым управляет диммер. Когда температура приближается к 2300, мощность диммера необходимо уменьшить.Это сделано для того, чтобы нагрев не был слишком быстрым. Рекомендуется постоять на 2300 минуту, а затем выключить прибор. Температура снизится.

Непрерывное совершенствование технологии пайки связано с появлением более сложных печатных плат для радиоэлектроники. Инфракрасная паяльная станция (IRR) предназначена для работы с новым поколением чувствительных микросхем и других радиодеталей. Необычный подход к пайке основан на использовании светового луча инфракрасного диапазона в качестве носителя тепловой энергии.

Особенности и преимущества

Особенность ИК паяльной станции заключается в том, что в отличие от индукционного устройства отсутствует материальный контакт с радиодеталью при работе, по сравнению с феном, отсутствует давление воздушного потока. Весь процесс пайки происходит полностью в бесконтактном режиме.

К преимуществам IPS можно отнести следующие преимущества:

• в отличие от других конструкций инфракрасный паяльник обеспечивает быстрый монтаж или, наоборот, удаление припоя в условиях полного контроля уровня нагрева обрабатываемого радиодетали;
• сфокусированный луч инфракрасного излучения позволяет точечно направлять поток тепловой энергии в нужное место на доске;
• IRS позволяет установить режим ступенчатого повышения температуры нагрева в рабочей зоне;
Инфракрасная пайка
• надежно восстанавливает разорванное соединение между площадкой микросхемы и печатной платой;
• отсутствие припоя и флюса в работе станции позволяет содержать рабочее место в чистоте и не забивать плату каплями олова и кристаллами добавки.

Типы IPS

По типу инфракрасного излучателя различают два типа ИРС:

1. Керамика;
2. Кварц.

керамика

Примером инфракрасной паяльной станции для керамики является модель Achi ir6000. У станции масса преимуществ. Он зарекомендовал себя как надежное, прочное и долговечное оборудование. Рабочая температура в зоне пайки достигается за 10 минут. В станциях этого типа используется сплошной плоский или полый керамический излучатель.

Кварц

В отличие от керамического паяльника, кварцевая станция достигает максимального нагрева за 30 секунд. Кварцевые станции очень чувствительны к частым циклам включения-выключения.

Внимание! Если специфика режима пайки требует нескольких отключений оборудования в короткие сроки, то лучше использовать паяльную станцию ​​для керамики.

Принцип действия

Чтобы понять работу инфракрасной паяльной станции, необходимо понимать принцип подключения микропроцессора к печатной плате.Микросхемы ноутбуков и различных электронных устройств не имеют выходных ножек. Вместо этого у них на спине есть сетка точек соприкосновения. Такая же сетка есть на печатной плате.

С обеих сторон контакты покрыты плавкими шариками. Во время пайки микропроцессор нагревается инфракрасным излучателем до температуры плавления припоя. При этом нижняя поверхность доски нагревается ТЭНами нижней площадки станции. За счет нагрева контактных соединений с обеих сторон достигается быстрая пайка радиодетали.Из-за узконаправленного теплового потока высокая температура не успевает распространиться на другие компоненты платы.

Важно! Станция с помощью программного обеспечения может проводить различные стадии температурного режима через определенные промежутки времени.

Описание процесса ИК-пайки

Процесс инфракрасной пайки состоит из нескольких этапов:

1. Печатная плата размещена на платформе станции.
2. Крепится с помощью боковых упоров и дополнительных планок.
3. Пластиковые элементы в области монтажа покрыты липкой пленкой.
4. Инфракрасный излучатель устанавливается на высоте 3-4 см от микросхемы.
5. Термопара на гибкой трубке подводится прямо к точке пайки.
6. С помощью кнопок на интерфейсах регуляторов температуры задаются режимы работы верхнего и нижнего нагревателей.
7. К месту пайки подводится светильник на стальном гибком шнуре.
8. Включите станцию, нажав кнопку запуска.
9. По истечении заданного времени микропроцессор снимается с платы с помощью пинцета.
10. Таким же образом, только в обратном порядке, монтируют новый микропроцессор.

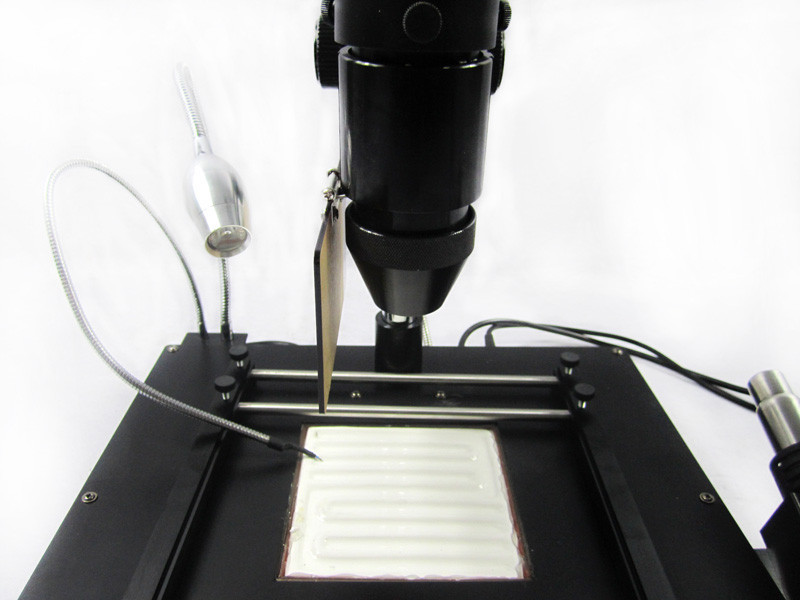

Конструктивные особенности

Инфракрасная паяльная станция — довольно крупное оборудование:

ширина
• — 450-475 мм;
• высота — 430-450 мм;
• глубина — 420-450 мм.
• высоты стойки опоры эмиттерного ИК — 200 мм.

Дополнительная информация. Размеры разных моделей станций могут незначительно отличаться от приведенных выше данных. Область рабочего стола рассчитана на самые большие печатные платы и любую конфигурацию.

Расположение органов управления и мобильных блоков ИК-станции:

1. Рабочий стол представляет собой утопленную платформу из ряда нагревательных элементов, покрытую металлической сеткой.
2. Параллельные упоры с защелками перемещаются по направляющим.Они зажимают платформу для печати с двух сторон.
3. Поперечные стороны снабжены опорами для винтов, которые поддерживают доску на нужной высоте.
4. В комплект входят направляющие, которые дополнительно крепят доску.
5. На вертикальной опоре установлен поворотный механизм, на котором закреплен инфракрасный обогреватель.
6. ИК-излучатель можно перемещать в прямом направлении по направляющим штатива. При этом паяльник можно вращать вокруг вертикальной опоры.
7. На передней панели оборудования размещены:

• кнопка включения;
Разъем термопары
• ;
• кнопка остановки;
• кнопка включения вентилятора рабочего стола;
• переключатель подсветки;
• верхняя кнопка охлаждения;
• термоконтроллер нижних нагревателей;
• программируемый контроллер верхнего ИК обогревателя.

Температура верхнего ИК-обогревателя может достигать от 220 до 270 градусов. Нижняя площадка прогревается до 150-1700 С.

Изготовление своими руками

Высокая стоимость ИК паяльной станции (60–150 тыс. Руб.) Побуждает домашних мастеров изготавливать такое оборудование своими силами. Если есть некоторый опыт, сделать самодельный инфракрасный паяльник своими руками вполне реально. Материальные затраты обычно не превышают 10 тысяч рублей. Необходимо подготовить материалы и компоненты, необходимые для сборки ИК-станции.

Детали для самодельной техники

Для сборки инфракрасной паяльной станции своими руками потребуется:

• лист жести;
• гибкая спиральная металлическая трубка лампы;
• рычажный штатив от старой настольной лампы;
• галогенные лампы;
• оцинкованная мелкая сетка;
• алюминиевый профиль в виде узких полос;
• 2 термопары;
• плата Arduino Mega 2560 R3;
Плата
• sSR 25-DA2x Adafruit MAX31855K ​​- 2 шт. ;
• адаптер постоянного тока 5 вольт, 0,5 А;
• провода.

Сборка

Установка паяльной станции состоит из нескольких этапов:

1. Термостат;
2. Инфракрасный обогреватель;
3. ПИД-регулятор Arduino.

Термостат

Желательно сделать термостат своими руками в оборудованной домашней мастерской. Конструкция нижнего нагревателя состоит из следующих компонентов:

• корпус, рефлектор, лампы;
• система крепления досок;
• гибкая трубка термопары;
• лампа.

Корпус

1. Основа стола термостата выполнена в виде каркаса из Г-образного металлического профиля. Металлические полосы можно сгибать уголком. Ножницами делают вырезы и по ним загибают металл, соединяя детали саморезами.
2. Проем закрывается металлической сеткой. Чтобы предотвратить ее изгиб, металлические стержни натягивают на сетку в поперечном и продольном направлениях.

1. Старая галогенная лампа разбирается, освобождая рефлектор от ламп.Обрезан по внутреннему периметру туловища.
2. Лампы возвращены на место. Утеплитель вставляется в опорную раму снизу.

Система крепления досок

Алюминиевая полоса разрезается на несколько частей. В них просверливаются монтажные отверстия.

На широких сторонах корпуса закреплены две секции профиля, в пазах которых будут перемещаться винтовые зажимы поперечных реек. Все станет ясно из нижнего фото.

Гибкая трубка термопары

В одном из углов каркаса установлена ​​спиральная металлическая трубка, натянуты провода термопары. Длина трубки должна обеспечивать доступ термопары ко всей рабочей зоне станции.

Лампа

На конце гибкой трубки закреплен патрон с пятивольтовой лампой с отражателем. Основание металлического шланга фиксируется в углу рамы так же, как и в предыдущем случае.

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов:

1. Пластина керамическая в корпусе.
2. Держатель.

Керамическая пластина в корпусе

Табличку можно приобрести на рынке электротехники или заказать на сайте интернет-магазина. Главное сделать прочный корпус, в котором бы обеспечивался свободный поток воздуха. Как это сделать, видно на фото.

Дополнительная информация. Охладитель от компьютера, установленный в верхней плоскости корпуса ИК-пластины, поможет защитить радиодетали от перегрева.

Держатель

Кронштейн для настольной лампы, состоящий из двух частей, идеально подходит для держателя. Основание кронштейна крепится к раме станции. Верхний шарнир соединен с верхним корпусом нагревателя.

ПИД-регулятор Arduino

ИК-станция своими руками должна комплектоваться блоком управления. Для него нужно сделать отдельную постройку. Внутри размещены плата Arduino и ПИД-регулятор. Примерная схема расположения деталей блока управления станцией видна на фото.

Платформа микропроцессора Arduino Mega 2560 R3 управляет режимами нагрева керамического ИК-излучателя и платформы термостата. К плате Arduino подключены провода для вентиляторов (верхнего и нижнего), ПИД-регулятора, термопар и лампы.

Паяльная станция программируется через интерфейс контроллера.Его экран отображает текущий процесс нагрева печатной платы с обеих сторон.

Тестер

Термопары действуют как тестеры. В конечном итоге они являются источниками информации о состоянии уровня нагрева на обратной стороне печатной платы и верхней поверхности микропроцессора.

Практическая работа

Перед началом работы важно правильно настроить ИК паяльную станцию.

Настройка

Закрепив печатную плату на термостате и поднеся ИК-излучатель к микропроцессору, приступаем к настройке работы станции. Это делается с помощью интерфейсных клавиш термоконтроллеров верхнего и нижнего нагревателей.

Контроллер нижнего нагрева отображает текущую температуру вверху. Кнопками в нижней строке задается конечное значение степени нагрева печатной платы.

Программируемый контроллер верхнего нагрева имеет 10 опций (тепловые профили). Температурный профиль отражает зависимость температуры от времени. То есть нагрев можно программировать поэтапно. На каждом шаге устанавливается определенное время, в течение которого температура не меняется.

Сложность в работе

Инфракрасные паяльные станции серийного производства

просты в использовании и понятны. Сложности в эксплуатации станции могут возникнуть из-за несоответствия фактических характеристик станции данным в сопроводительной документации. Производитель оборудования несет ответственность за это в соответствии с гарантией.

Для людей, занимающихся ремонтом современных электронных устройств в домашних условиях, самодельная инфракрасная паяльная станция просто необходима. Имеет смысл приобретать профессиональное оборудование для мастерских, где ведется большой объем ремонтных работ.

Видео

Радиолюбителям рано или поздно придется иметь дело с пайкой элементов с помощью массива шариков. Метод пайки BGA широко применяется в массовом производстве различного оборудования. Для установки используется инфракрасный паяльник, который бесконтактно соединяет детали. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому сделать паяльник можно в домашних условиях.

Описание процесса инфракрасной пайки

Принцип работы инфракрасной паяльной станции заключается в нанесении на элемент сильных волн длиной 2-7 микрон. Устройство для пайки самодельными ИК паяльными станциями, как самодельными, так и покупными, состоит из нескольких элементов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за основное воздействие на материалы.
• Конструкция держателя доски размещена на столе.
• Регулятор температуры, состоящий из программируемого элемента и термопары.

Длина волны напрямую зависит от температурных показателей источника энергии. Материалы в различных формах спаиваются с помощью ручной ИК-станции, есть основные параметры передачи энергии, непрозрачности, отражения, полупрозрачности и прозрачности. Перед тем, как сделать ИК паяльную станцию ​​своими руками, необходимо понять, что у этих систем есть некоторые недостатки:

• Различная степень поглощения энергии компонентами приводит к неравномерному нагреву.
• Каждая плата из-за разных характеристик требует выбора температуры, иначе компоненты перегреются и выйдут из строя.
• Наличие «мертвой зоны», где инфракрасная энергия не достигает желаемого объекта.
• Необходимое условие для защиты поверхностей других элементов от испарения флюсов.

Нагрев происходит за счет передачи тепла печатной плате. Тепловое воздействие инфракрасной станции происходит на верхней части детали, температуры не хватает, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостата, процесс пайки может осуществляться как при помощи тихого инфракрасного излучения, так и при помощи воздушного потока.

Профессиональное оборудование довольно дорогое, более дешевые аналоги не обладают достаточной функциональностью. Чтобы сэкономить, выполните необходимые операции с контроллерами BGA, возможно изготовление инфракрасной паяльной станции своими руками. Возможна сборка из материалов, имеющихся на рынке и имеющихся под рукой. Конструкция представляет собой термостол из старинного светильника, оснащенный галогенными лампами.Контроллер и верхний нагреватель приобретаются на рынке или собираются из старых запчастей.

Для термостата потребуются отражатели, галогенные лампы, помещенные в корпус из профиля или листового металла. Делая инфракрасную паяльную станцию ​​своими руками, стоит придерживаться чертежей, которые вы можете разработать самостоятельно или позаимствовать у других исполнителей. В корпусе необходимо предусмотреть место для термопары, которая передает информацию контроллеру для предотвращения резких перепадов температуры, чрезмерного нагрева материала.

Сборка ИК паяльной станции предполагает самодельные конструкции в виде крепежа от штатива. Температура нагревательного блока контролируется второй термопарой. Он устанавливается параллельно обогревателю, штатив закреплен на панели таким образом, чтобы ИК-элемент можно было перемещать по поверхности термостата. Расположение платы делается на 2-3 см выше галогенных ламп, в корпусе термостата. Крепление осуществляется скобами, для изготовления можно использовать ненужный алюминиевый профиль.

Для изготовления паяльной лампы своими руками в первую очередь потребуется футляр. Для охлаждения системы требуется установка одного мощного или нескольких кулеров; Материал желательно выбирать из оцинкованной стали. После полной сборки система настраивается путем запуска схемы, отладки устройства.

Нижние нагреватели могут быть изготовлены несколькими способами, но гораздо лучше использовать галогенные лампы. Рациональное решение — установка светильников суммарной мощностью от 1 кВт и более своими руками. По бокам конструкции устанавливаются пороги, которые зафиксируют доску. Монтаж паяльных материалов осуществляется по каналу; для более мелких деталей используются подложки или прищепки.

Известно, что верхний нагреватель подходящего качества не может быть изготовлен вручную. Для достижения наилучших результатов в процессе ИК-пайки необходимо использовать керамические нагревательные элементы. Для и инфракрасная паяльная станция ручной работы — лучший вариант для использования нагревателя ELSTEIN. Производитель показывает лучшие результаты, спектр излучения идеален для замены плат BGA и других деталей.Не рекомендуется экономить на покупке верхнего нагревателя — нагревателя при сборке паяльной станции своими руками, потому что при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Конструкция для верхнего подогрева возможна из самодельной грядки. Для комфортной работы на инфракрасной паяльной станции, сделанной своими руками, достаточно регулировки по высоте и широте. К штативу прикреплена термопара для контроля температуры.

Размер корпуса контроллера соответствует устанавливаемым деталям.Подходящим вариантом может стать кусок листового металла, который легко можно разрезать ножницами по металлу. В блоке управления также расположены вентиляторы, различные кнопки, а также дисплей и сам контроллер. Ардуино выступает в роли контроллера, функционала вполне достаточно для пайки схем BGA своими руками.

Детали для самодельного прибора

Перед тем, как собрать любую технику своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника потребуется:

• Набор галогенных ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в пределах от 4 до 6 штук.
• Керамическая инфракрасная головка мощностью не менее 400 Вт для верхнего нагревателя.
• Шланг для душа для проволоки, алюминиевые уголки.
• Стальная проволока, крепление от старого фотоаппарата или настольной лампы для изготовления штатива.
• Контроллер Arduino, 2 реле и термопары, а также блок питания на 5 В, который можно сделать от зарядного устройства для мобильного телефона.
• Винты, соединители и дополнительные периферийные устройства.

В процессе сборки вам потребуются чертежи, которые помогут разобрать элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник в основном используется, когда нет доступа к заменяемым компонентам. Применяется при замене мелких деталей, главным преимуществом является отсутствие нагара и других отложений, как при работе с обычным паяльником, а также небольшая возможность повредить соседние элементы. Для домашнего использования можно сделать паяльник своими руками при помощи автомобильного прикуривателя.

Устройство работает от блока питания 12 вольт, такое напряжение можно получить с помощью преобразователя или ненужного блока питания для компьютера.

Производство

Перед сборкой паяльной станции нагревательный элемент вынимается из корпуса прикуривателя. К силовым контактам подключаются силовые провода, к центральному проводу можно подвести медный провод с изоляцией. Сделать паяльник несложно, достаточно изолировать соединение на расстоянии от ТЭНа, можно использовать термоусадочную трубку.

Корпус изготовлен из огнеупорного материала. Можно использовать нерабочий паяльник или приобрести кусок стали.Необходимо следить за тем, чтобы провода не соприкасались. Важно понимать, что такое устройство используется для несущественных работ, поскольку температурные пороги и другие параметры не контролируются.

Рано или поздно перед радиомехаником, ремонтирующим современное электронное оборудование, встает вопрос о покупке инфракрасной паяльной станции. Необходимость назрела в связи с тем, что современные элементы массово «отбрасывают копыта», короче, производители и малогабаритных вещей, и больших интегральных схем отказываются от гибких выводов в пользу рыла.Этот процесс идет давно.

Такие корпуса микросхем называют BGA — Ball grid array, другими словами — массивом шариков. Монтаж и демонтаж таких микросхем осуществляется бесконтактной пайкой.

Раньше для не очень больших микросхем можно было обойтись термовоздушной паяльной станцией. А вот большие графические контроллеры GPU с тепловым воздухом уже не снимать и сажать. Разве что разминка, но разминка долговременного результата не дает.
В общем, ближе к теме .. Готовые профессиональные инфракрасные станции имеют заоблачные цены, а недорогие 1000-2000 зелени — недостаточная функциональность, короче еще доделать надо. Лично для меня инфракрасная паяльная станция — это инструмент, который вы можете собрать самостоятельно и в соответствии с вашими потребностями. Да я не спорю, есть цена во времени. Но если подходить к сборке ИК-станции методично, то будет нужный результат и творческое удовлетворение.Итак, я составил себе план, что буду работать с досками размером 250х250 мм. Для пайки основного ТВ и компьютерных видеоадаптеров, возможно, планшетов.

Итак, я начал с нечистой простыни и двери от старого антресоля, прикрутив к этой будущей базе 4 ножки от старинной машинки.

Основа с помощью примерных расчетов оказалась 400х390 мм. Затем необходимо было примерно рассчитать компоновку исходя из размеров ТЭНов, ПИД-регуляторов.Таким нехитрым методом «фломастера» я определил высоту своей будущей инфракрасной паяльной станции и угол скоса лицевой панели:

Далее беремся за скелет. Здесь все просто — алюминиевые уголки загибаем по конструкции нашей будущей паяльной станции, фиксируем и подключаем. Идем в гараж и зарываемся с головой в футляры от DVD и Vidicators. У меня хорошо получается, что не выбрасываю — знаю, что пригодятся.Глядишь, я из них дом построю 🙂 Гляди из пивных банок, из пробок и даже палочек от мороженого!

Короче говоря, лучшей облицовки, чем кожухи для оборудования, придумать нельзя. Листовой металл не из дешевых.

Идем по магазинам в поисках противня с антипригарным покрытием. Противень нужно подбирать по размерам инфракрасных излучателей и их количеству. Я пошел по магазинам с небольшой рулеткой и измерил стороны дна и глубину. На вопросы продавцов типа — «Зачем нужны пироги строго заданных размеров?» Он ответил, что неправильный размер пирога нарушает общую гармонию восприятия, что не соответствует моим морально-этическим принципам.

Урааа! Первая посылка, а в ней особо важные запчасти: ПИД-регуляторы (какое страшное слово) Декодирование тоже не простое: Пропорционально-интегрально-дифференциальный контроллер. В общем, мы занимаемся их настройкой и работой.

Далее идет жесть. Тут просто пришлось попотеть с обложками DVD, чтобы все получилось ровно и добротно, мы делаем это для себя. После подгонки всех стен необходимо вырезать необходимые отверстия для ПИД-регуляторов спереди, для кулера на задней стенке и под покраску — в гараже.В итоге промежуточный вариант нашей ИК паяльной станции стал выглядеть так:

После тестирования регулятора REX C-100, предназначенного для предварительного нагрева (нижний нагреватель), оказалось, что он не совсем подходит для моей конструкции паяльной станции, так как не рассчитан на работу с твердотельными реле, а должен контроль. Мне пришлось переделать его, чтобы он соответствовал моей концепции.

Урааа! Пришла посылка из Китая. Теперь у него уже было самое необходимое для создания нашей инфракрасной паяльной станции.А именно это 3 нижних ИК-излучателя 60х240 мм, верхних 80х80 мм. и пара твердотельных реле на 40 А. Можно было взять 25 ампер, но я всегда стараюсь делать все с запасом, да и по цене они особо не различались ..

Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, как и про курицу по крупице … Что имеем в результате — После установки излучателей в противень, установки твердотельных корпусов на радиатор, обдуваемый кулер и все подключения, что-то более-менее похожее на инфракрасную паяльную станцию.

Когда бизнес по предварительному нагреву подошел к концу и были проведены первые тесты на нагрев, сохранение температуры и гистерезис, можно было безопасно начать с верхнего инфракрасного излучателя. С ним было больше работы, чем я думал изначально. Было рассмотрено несколько дизайнерских решений, но на практике более удачным оказался последний вариант, который я реализовал.

Изготовление стола для доски — еще одна задача, требующая нагревания черепа.Необходимо выполнение нескольких условий — равномерное удержание печатной платы, чтобы плата не прогибалась при нагревании. Кроме того, можно было перемещать уже зажатую доску влево и вправо. Зажим доски должен быть таким прочным, как и положено, и давать небольшую слабину, так как доска при нагревании расширяется. Ну и стол тоже должен уметь крепить доски разных размеров. Не до конца укомплектованный стол: (без прищепок для доски)

Вот и настало время испытаний, отладки, настройки термических профилей для разных типов микросхем и припоев.Осенью 2014 года было восстановлено приличное количество компьютерных видеокарт и материнских плат телевизоров

Несмотря на то, что паяльная станция вроде бы комплектная и отлично себя зарекомендовала, на самом деле не хватает нескольких важных вещей: Во-первых, это лампа, ну или фонарик на гибкой ножке, Во-вторых, обдув платы после пайка, в третьих я изначально хотел сделать селектор нижних нагревателей . .

Конечно, я писал не все, что хотел, так как при сборке было много мелочей, проблем и тупиков.Но с другой стороны, я записал весь процесс проектирования на видео и теперь это полноценный обучающий видеокурс:

Паяльная станция diy bga

— купить паяльная станция diy bga с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место, чтобы купить станцию ​​для ремонта DIY bga. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая станция для ремонта DIY bga в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели станцию ​​для ремонта DIY bga на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своей паяльной станции и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy bga rework station по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сделай сам | Pupil Labs

Если вы индивидуально планируете использовать Pupil исключительно в некоммерческих целях и не боитесь пайки и взлома SMD — тогда покупайте детали, модифицируйте камеры и соберите гарнитуру Pupil DIY. Мы составили справочник, который поможет вам, и список покупок.

info_outline

Набор для сборки Pupil DIY Kit не предназначен для коммерческого использования или коммерческих клиентов.

Получение всех деталей

Напечатанная на 3D-принтере гарнитура является центральным элементом носимого айтрекера Pupil core. Вы можете купить его в Pupil Labs в магазине Pupil shapeways. Цена на гарнитуру — это часть затрат на производство и частичная поддержка команды развития учеников. Это позволяет нам оказывать вам поддержку и продолжать работу над проектом.

Все остальные части набора Pupil DIY были специально выбраны с учетом их доступности и доступности. См. Ведомость материалов, чтобы узнать, что еще вам нужно получить.

Вам потребуется доступ к этим инструментам:

• Паяльная станция, фитиль, флюс (для пайки SMD)
• Пинцет
• Маленькая отвертка Philips
• Инструмент для извлечения веб-камеры из корпуса

628 Подготовка веб-камеры

Первый шаг — изменить камеры, чтобы мы могли использовать их для отслеживания взгляда.

Камеры в корпусе

Выньте обе веб-камеры из корпусов.Следуйте видео-руководствам.

Пайка на плате камеры для глаз

Это, безусловно, самая сложная часть. Вам понадобится опыт пайки, или поработайте с кем-нибудь, кто может помочь вам на этом этапе. На видео и фото держатель объектива снят, но вы сделаете это с прикрепленным держателем линзы.

• Отрежьте микрофон
• Снимите припой или отломите кнопку (Примечание: на некоторых камерах этой кнопки нет.)
• Отпаяйте синие светодиоды.
• Припойте ИК-светодиоды. Обратите внимание на полярность светодиодов! Видеогид

Замена ИК-фильтра на камере для глаз

1. Отвинтите объектив от крепления.
2. Осторожно снимите ИК-фильтр. Будь очень осторожен! ИК-фильтр представляет собой тонкий кусок стекла с покрытием, а прямо за ним находится линза, которая должна оставаться неповрежденной и невредимой! ИК-фильтр необходимо снять, чтобы датчик изображения мог «видеть» ИК-свет.
3. Используя дырокол, вырежьте 1 круглый кусок открытой пленки и поместите его на место старого фильтра.
4. Используйте пластиковый клей, чтобы закрепить деталь. Не позволяйте клею касаться центра!
5. Вставьте линзу обратно внутрь. Вам придется вручную фокусировать объектив при первом запуске программного обеспечения вручную. Позже вы можете использовать управление фокусом в программном обеспечении для точной настройки.

Сборка камеры

1. Прикрепите мировую камеру к креплению с помощью 4 небольших винтов, оставшихся после разборки.
2. Закрепите зажим камеры на гарнитуре
3. Вставьте наглазник в видеогид крепления
4. Наденьте рычаг на гарнитуру
5. Проложите кабели
6. Присоедините удлинительный кабель (-и) USB

Крепления камеры

Крепления камеры можно заменить деталями, изготовленными по индивидуальному заказу, которые подходят для конкретной настройки камеры или других датчиков.

Мы выпускаем файлы CAD для креплений камеры, которые вы можете загрузить, изменить в соответствии с нашей лицензией. Файлы САПР для рамы не имеют открытого исходного кода; см. объяснение.

Документация по интерфейсу

Освобождая крепления в качестве примера геометрии, мы автоматически документируем интерфейс. Вы можете использовать файлы САПР для измерения и изготовления собственных креплений.

info_outline

Возможно, потребуется изменить допуски для вашего материала или производственного процесса.

Совместимость

Крепления были разработаны как часть всей гарнитуры и имеют номер версии гарнитуры, для которой они были разработаны.

Скачать файлы CAD для крепления камеры

Все файлы размещены в репозитории pupil-hardware-diy здесь

Вы можете клонировать последнюю версию

Или, если вам нужна более старая версия, просто проверьте старую версию. В этом примере мы проверяем rev006 rev006 с идентификатором версии git 6ad49c6066d5

Сделай сам PACE Instant-SetBack Cubby — Простая схема переключателя светового датчика

Переходите прямо к процедуре

Выпуск

Некоторые из выполняемых мною работ, таких как пайка компонентов с большой тепловой массой на многослойных платах, требуют использования мощной паяльной станции с регулируемой температурой с быстрым термическим восстановлением и возможностью пайки без свинца.Паяльная станция мощностью 35 Вт с низким энергопотреблением, которая у меня уже есть, просто не подходит для такого рода работ. Итак, я воспользовался цифровой паяльной станцией PACE ST-50 80W , которая поставляется с паяльником для композитных материалов / картриджей и стандартной подставкой для инструментов. Поскольку нагревательный элемент и термодатчик интегрированы в жало паяльника, теплопередача превосходна, а выбросы исключаются. Качество сборки этой станции исключительное.

PACE также предлагает интеллектуальную подставку для инструментов, которая способна определять присутствие паяльника.Он называется ISB или Instant-SetBack Cubby (номер детали: 6019-0084-P1) и стоит около 100 долларов США. Когда ISB Cubby обнаруживает наличие паяльника TD-100, он ждет 45 секунд, а затем переводит утюг в режим снижения температуры. Режим снижения означает, что температура снижается до чуть ниже температуры расплава припоя (176 ° C / 350 ° F), поэтому коррозионное действие свинцового или бессвинцового припоя прекращается, продлевает срок службы наконечника и сводит к минимуму электричество. законопроект. Когда утюг вынимается из бокса, система возвращается в нормальный режим работы в течение нескольких секунд. Указанный отсек подходит для агрегатов ST 30, ST 50, ST 65, ST 70, ST 75, ST 115, WJS 100, MBT 301 и MBT 350 .

Поскольку порт ISB Cubby Mini-DIN-3 присутствует на задней стороне моего устройства, я провел некоторое исследование механизма обнаружения паяльника. Я придумал простой, но надежный самодельный аппарат с минимальным количеством компонентов и невысокой стоимостью. Вся необходимая информация была предоставлена ​​в этой ветке eevblog.com. Я не хотел использовать простой механический переключатель из-за проблем с надежностью; ручка утюга слишком легкая, чтобы надежно активировать переключатель каждый раз, кроме того, в жесткой, высокотемпературной среде и загрязненной брызгами припоя может произойти короткое замыкание переключателя или ожог. Я не мог использовать переключатели с инфракрасной активацией, так как у меня не было под рукой ИК-фототранзистора или ИК-светодиода. Тем не менее, я мог легко найти обычный белый светодиодный диод , фоторезистор (или светозависимый резистор, LDR или фотоэлемент; регулируемый светорезистор), NPN-транзистор (или биполярный переходной транзистор, для краткости BJT. ), Потенциометр 500K (или потенциометр, переменный резистор, реостат) и соединительный кабель Mini-DIN-3 (также можно использовать модифицированный кабель Mini-DIN-4, Mini-DIN-7 или S Video).Это всех деталей, которые необходимы для этого простого светового переключателя / схемы обнаружения паяльника.

Принцип работы DIY PACE Instant-Setback Cubby. Работает за счет использования светового переключателя.

Необходимые инструменты и детали:

• A Паяльник
• Пинцет плоский
• Лента ALU (вместо нее можно использовать обычную бытовую фольгу ALU или другой светоотражающий элемент)
• A Черная силиконовая трубка (вместо нее можно использовать изоленту)
• Белый светодиодный диод (можно использовать SMD или сквозной, чем ярче, тем лучше)
• SMD или сквозной резистор , используемый для регулирования тока светодиодного диода (значение зависит от прямого напряжения и максимального тока используемого светодиодного диода, обычно 100 — 470 Ом)
• Фоторезистор (также известный как светозависимый резистор, LDR, фотоэлемент или регулируемый световой резистор)
• Переменный резистор на 500 кОм или аналогичный номинал (или потенциометр, потенциометр, реостат, код на 500 кОм обычно равен 504)
• Кремниевый транзистор NPN (или биполярный переходной транзистор, для краткости BJT, в описанной схеме используется малосигнальный S8050)
• Соединительный кабель Mini-DIN-3 (также можно использовать модифицированный соединительный кабель Mini-DIN-4, Mini-DIN-7 или S Video)
• Суперклей или эпоксидная смола для крепления компонентов (горячий клей не рекомендуется, так как он может расплавиться при более высоких температурах)
• Дополнительные компоненты: диод 1N4007 для защиты от обратной полярности и перенастраиваемый предохранитель PolySwitch (PPTC для короткого замыкания, в идеале на 100 мА) или аналогичный для защиты от короткого замыкания.

Процедура

Я не буду вдаваться в подробности того, как построить эту очень простую схему. Я лучше опишу его принцип работы и приложу схему. Схема состоит из двух частей — излучателя и приемника. Излучатель представляет собой обычный белый светодиод, подключенный к линии + 5В. На другом конце находится приемник — простой фоторезистор в схеме делителя напряжения вместе с переменным резистором, управляющий или управляющий транзистором NPN.

Схема выключателя DIY PACE ISB Cubby Light — схема

ISB Mini-DIN 3 порта

Если у вас есть одно из этих устройств: ST 30, ST 50, ST 65, ST 70, ST 75, ST 115, WJS 100, MBT 301 или MBT 350, на задней панели имеется порт разъема mini-DIN-3. паяльная станция. Линия + 5V будет использоваться для питания вашей цепи ISB DIY. Линия SWITCH используется для связи с микроконтроллером внутри станции PACE, о наличии паяльника в ISB Cubby.Когда нет паяльника или ISB Cubby не подключен к станции, линия подтягивается к ВЫСОКОМУ (до +5 В) через подтягивающий резистор внутри станции. Если вы измеряете напряжение на указанной линии, оно должно быть немного ниже + 5В. Когда паяльник помещается в отсек ISB, линия SWITCH подтягивается НИЗКОМ (к GND) схемой ISB Cubby, и микроконтроллер запускает обратный отсчет 45 секунд перед понижением температуры паяльника до 176 ° C / 350 ° F. Это поведение можно смоделировать, закоротив линии GND и SWITCH на порте ISB с помощью куска провода.

PACE Instant Setback Cubby Распиновка порта Mini-DIN-3

Модифицированный разъем S-video (mini-DIN-4) для установки внутри порта ISB на задней панели паяльной станции PACE.

ЭМИТТЕР — светодиод обыкновенный белый

Светодиодный диод может быть обернут лентой ALU / фольгой ALU или аналогичным светоотражающим материалом для усиления и концентрации его светового выхода на фоторезисторе на приемном конце схемы. Токоограничивающий резистор необходимо использовать последовательно со светодиодным диодом.Его значение можно рассчитать на основе свойств используемого светодиода. Можно использовать онлайн-калькулятор.

ПРИЕМНИК — схема фоторезистора

Фоторезистор и потенциометр используются в простой схеме делителя напряжения, регулирующей напряжение на базе NPN-транзистора. Когда фоторезистор принимает свет, излучаемый светодиодом (в отсеке ISB нет паяльника, блокирующего свет), его сопротивление низкое, что снижает напряжение на базе NPN-транзистора.В этом случае соединение между контактами коллектора и эмиттера NPN-транзистора разомкнуто, линия SWITCH остается ВЫСОКИМ; микроконтроллер внутри паяльной станции «знает», что в отсеке ISB нет паяльника. Когда паяльник помещается в отсек ISB, свет от светодиода к фоторезистору блокируется. В этом случае сопротивление фоторезистора высокое, как и напряжение на базе NPN-транзистора. NPN начинает проводить (устанавливается соединение между выводами коллектора и эмиттера), линия SWITCH подтягивается к НИЗКОМУ (к GND).Теперь микроконтроллер «знает», что паяльник помещается в отсек ISB. Он запускает 45-секундный обратный отсчет перед тем, как снизить температуру паяльника до 176 ° C / 350 ° F. Когда паяльник вынимается из отсека ISB, его температура мгновенно начинает повышаться до значения, установленного пользователем, и через несколько секунд он готов к использованию. Чувствительность схемы можно регулировать, медленно поворачивая потенциометр, увеличивая или уменьшая его сопротивление. Для повышения надежности схемы фоторезистор необходимо защитить от неконтролируемого внешнего света черной силиконовой трубкой. ПРЕДУПРЕЖДЕНИЕ: Если нет резистора (несколько кОм) последовательно с потенциометром на линии + 5V, и потенциометр настроен на низкое сопротивление, в то же время фоторезистор имеет низкое сопротивление (он находится под прямым светом) , линии + 5V и GND будут закорочены. Это приведет к повреждению потенциометра.

Паяльник находится в отсеке ISB, активирован режим понижения температуры.

ПЕРВАЯ БЕЗОПАСНОСТЬ

Я надеюсь, что само собой разумеется, что схему следует тщательно протестировать на лабораторном источнике питания , прежде чем подключать ее к реальной паяльной станции PACE. В противном случае может произойти повреждение микроконтроллера, что сделает паяльную станцию ​​непригодной для использования.

В это время необходимо тщательно отрегулировать чувствительность цепи, подключив мультиметр (в режиме измерения сопротивления) к линиям GND и SWITCH и настроив потенциометр на основе значений, отображаемых мультиметром. Он должен отображать O.L. или ОТКРЫТЬ, если в отсеке ISB нет паяльника. Когда паяльник находится в отсеке ISB (блокируя свет от диода светодиода к фоторезистору), сопротивление между линиями GND и SWITCH должно быть низким (в моем случае около 40 Ом).Если какой-либо компонент в цепи сильно нагревается, что-то не так и должно быть тщательно исследовано перед подключением блока ISB к паяльной станции.

После того, как схема проработала надежно в течение нескольких дней после подключения к паяльной станции PACE, пора подумать о защите ее от агрессивной среды, в которой она работает; особенно от брызг припоя, которые могут вызвать короткое замыкание и потенциально повредить схему вместе с микроконтроллером. Схема может быть заключена в термостойкий пластик или, в моем случае, покрыта защитными листами (с круглыми отверстиями для фоторезистора и светодиодной трубки), сделанными из слоя каптоновой ленты (непроводящей, термостойкой) со слоем поверх алюминиевой фольги. Защитные листы можно снять, если в будущем возникнет необходимость переделать схему.

Защитные листы из слоя каптоновой ленты со слоем алюминиевой ленты сверху. Это защищает схему от брызг припоя.

Предупреждение

Ремонт электроники несложный, но требует много терпения, спокойствия, сосредоточенности, твердой руки и некоторого здравого смысла. Если вы сомневаетесь или что-то не полностью понимаете, сначала обучите себя, проверив это в Интернете, прежде чем выполнять рассматриваемый шаг. Если вы не чувствуете себя достаточно компетентным, чтобы следовать данной процедуре, лучше всего обратиться за помощью к опытному специалисту в вашем районе. Я не несу ответственности за любой ущерб, причиненный вам, вашему оборудованию или устройству, которое вы ремонтируете, в результате следования этому руководству.

---

Если вы нашли этот пост в блоге полезным и хотите купить мне чашку кофе, нажмите здесь 🙂

Самодельная ИК паяльная станция. Инфракрасные паяльные станции BGA (23) DIY IR паяльная станция

Купить паяльную станцию ​​ИК-650 ПРО в рассрочку / по частям

ИК-650 ПРО — это не мечта, а реальность. Осознавая программу доступности качественной паяльной техники, TERMOPRO постарался разделить покупку станции для ремонта BGA на несколько небольших и вполне выполнимых шагов.

Номер опции 1

Покупайте ИК-650 в рассрочку — платите 50%, а остаток заработает ваша новая инфракрасная паяльная станция, а мы немного подождем.

Условия простые:

• Желание и умение честно и в срок выполнять свои обязательства по договору поставки.
• Организационно-правовая форма предприятия — ИП или ООО.
• Регистрация бизнеса не менее шести месяцев.
• Подтвержденное наличие пункта обслуживания или другого помещения.
• Отсутствие налоговой задолженности, судебных штрафов и решений о банкротстве или ликвидации.
• Предоплата 50%, остальное в рассрочку на 6 месяцев равными долями без%.

Перед принятием решения просим еще раз правильно оценить свои возможности. Помните простое правило возврата — вам должна быть гарантирована как минимум 10 перепаяков BGA в месяц, плюс доход от других видов сервисных работ.

Номер опции 2

IK-650 PRO — модульное оборудование — начните с покупки термостата NP 34-24 PRO с регулятором TP 2-10 KD PRO, и сразу получите огромное преимущество: вам будет доступен равномерный нагрев плат без деформации, и BGA температура теперь будет под вашим контролем.Начните зарабатывать, и вы быстро приобретете остальные блоки.

Программа «ТЕРМОПРО-ЦЕНТР»

Инфракрасная паяльная станция

TERMOPRO IK-650 PRO работает очень хорошо. Во многом это связано с многофункциональным программным приложением «ТЕРМОПРО-ЦЕНТР». Основное отличие IK-650 PRO от других инфракрасных паяльных станций — это невероятные возможности пайки в необычных условиях.

«ТЕРМОПРО-ЦЕНТР» обеспечивает автоматическое термопрофилирование пайки BGA с температурной обратной связью на печатной плате.Алгоритмы пайки BGA с несколькими степенями защиты построены таким образом, что ничего не перегревается даже при ошибке оператора.

Приложение «Термопро-Центр» решает задачу поддержания высокой надежности и простоты использования, а также гарантирует повторяемость процесса пайки с максимальной точностью при оптимальной гибкости технологического оборудования.

Программный комплекс «ТермоПро-Центр» содержит ответ практически на любую технологическую ситуацию, максимально возможное количество «аппаратных» функций реализовано с помощью инструментов ThermoPro.

Программа, вооруженная оборудованием, без преувеличения — мощный не только производственный, но и исследовательский инструмент. Входящие в него инструменты могут использоваться как для реализации термодинамического процесса пайки, так и для его фиксации, визуализации, анализа и адаптации к условиям окружающей среды.

Инфракрасная паяльная станция IK-650 PRO дает двойное преимущество для мелкосерийного и моноблочного монтажа плат. Вы получаете не только возможность пайки BGA и других сложных микросхем, но и отличный инструмент для групповой пайки SMD-компонентов на печатные платы с использованием термопрофиля.Качество пайки обеспечивается на уровне камерно-конвейерных печей оплавления и даже в режиме обратной связи по температуре платы. (вы можете паять сразу с небольшой настройкой или без нее, естественно, с небольшой практикой).

Скачать приложение «Термопро-Центр» и другую полезную информацию

Комплект поставки инфракрасной паяльной станции ИК-650 ПРО

		НАИМЕНОВАНИЕ МОДУЛЯ	НАЗНАЧЕНИЕ МОДУЛЯ
		ТЕРМОПРО — ЦЕНТР	многофункциональная программа для управления ИК-станцией ИК-650 ПРО
1,2		ИКВ-65 ПРО	верхний нагреватель ИК-станции на подвижной стойке
3		лазер	лазерная указка для наведения на центр перед пайкой BGA
4		диафрагма	сменные диафрагмы верхнего нагревателя ИК-станции ограничивают зону нагрева печатной платы (отверстия 30×30, 40×40, 50×50, 60×60 мм).
5		ИК 1-10 CD PRO	термостат контролирует температуру верхнего нагревателя ИК-станции и контролирует температуру печатной платы
6		ПДШ-300	шарнирный зажим для установки датчика температуры на печатной плате
7		ТД-1000 (3 шт.)	внешний датчик температуры для контроля температуры печатной платы при пайке BGA
8		НП 34-24 ПРО	двухзонный широкоформатный термостат для равномерного нагрева печатных плат.ИК-станция ИК-650 ПРО может быть укомплектована другими терморегуляторами серии НП и ИКТ, в зависимости от задачи
9		ТП 2-10 АБ ПРО	двухканальный термостат обеспечивает регулирование температур зон термостата НП 34-24 ПРО (возможна замена термостата на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы)
10		ФСМ-15, ФСК-15 (10 шт. )

Вы можете выбрать индивидуальную комплектацию ИК-станции, дооснастив ее:

видеокамера,

установщик видео,

термостат другого типоразмера,

3-х канальный измеритель температуры,

каркас держателя карты

Схема подключения инфракрасной паяльной станции ИК-650 ПРО

Другие системы обогрева для IR Station

Инфракрасная паяльная станция может быть укомплектована различными нагревателями плат для ваших задач.

Инфракрасная станция в комплекте с подогревом днища — отличное оборудование для ремонта телевизоров, ноутбуков, компьютеров, конечно, широко используется как оборудование для ремонта электроники, так и современное оборудование для ремонта автомобильных блоков. , Станки с ЧПУ.

Дополнительные устройства и аксессуары для IR Station

	Устройство расширяет возможности инфракрасной паяльной станции IR-650 PRO по контролю температуры платы. ТЕРМОСКОП сертифицирован как военный измерительный прибор. (производство ТЕРМОПРО)
	BGA-трафареты Комплект BGA reball — необходимое дополнение к инфракрасной паяльной станции. В комплекте оправка и 130 трафаретов BGA (пр-во Китай)
	Держатель для трафаретов прямого нагрева BGA. Захватывает трафареты размером от 8 x 8 мм до 50 x 50 мм.Зажимной ключ в комплекте.
	Держатель удобен для пайки BGA на малые и средние платы (производство TERMOPRO)
	ПК-40, ПК-50, ПК-60 Трехмерные концентраторы ИК-излучения Инфракрасная паяльная станция может иметь даже лучшую производительность, если вместо плоских диафрагм используются трехмерные концентраторы.(производство ТЕРМОПРО, продукт запатентован) Улучшает однородность теплового поля в области пайки BGA Уменьшает размер теплового пятна в области пайки BGA Улучшена видимость области пайки BGA
	Дополнительные диафрагмы 45 ° к верхнему нагревателю ИК-станции (производитель TERMOPRO)
	При работе с инфракрасной паяльной станцией часто необходимо аккуратно нанести флюс или паяльную пасту. Цифровые программируемые паяльные пасты и дозаторы жидкости серии ND-35 предназначены для точного дозирования небольших порций флюса, паяльной пасты, пасты теплопередачи или герметиков. Доступны модели с вакуумным пинцетом (производства ТЕРМОПРО).
	USB-микроскоп eScope DP-M15-200 При работе с инфракрасной паяльной станцией требуется визуальный осмотр зоны пайки BGA.Цифровой USB-микроскоп eScope DP-M15-200 с матрицей 5 МП, увеличением до 200 раз, светодиодной подсветкой и встроенным поляризационным фильтром упрощает наблюдение. Металлическая подставка в комплекте. Поляризационный фильтр удаляет блики, отражения и позволяет получать более четкие и резкие изображения при наблюдении за сложными объектами, такими как BGA, в момент оплавления. (производство Китай, возможна поставка других моделей)
	Магнитные держатели печатных плат быстро устанавливаются на любые термостаты серии НП и обеспечивают удобную и быструю фиксацию печатных плат над поверхностью нагрева.

АСК и ТЕРМОПРО желают Вам здоровья! Если технически невозможно вынести вредные паяльные продукты на улицу, рекомендуем воспользоваться локальным дымососом, например, в Москве, обучающие курсы по работе на инфракрасной паяльной станции при ремонте ноутбуков, игровых приставок, сотовых телефоны. ТЕРМОПРО обеспечивает гарантийную и техническую поддержку всего парка станций и термостатов ИК-650 ПРО в течение срока службы, даже если они приобретены на вторичном рынке. НЕ ПОДДЕРЖИВАЕТСЯ, не ремонтируется, не снабжается только расходными материалами ЗАРЯЖЕННОЕ ОБОРУДОВАНИЕ ИЗ «ЧЕРНОГО СПИСКА» — заблокировано производителем В 2019 году участились случаи мошеннических попыток продать обремененное оборудование и оборудование, которое в ближайшее время будет автоматически заблокировано. Также может быть предложено запираемое оборудование в разобранном виде. Не становитесь жертвой мошенников! Не покупайте непроверенные б / у технику и запчасти на вторичку! За запасными частями обращайтесь к производителю! TERMOPRO не несет ответственности перед лицами, купившими обремененное оборудование. Как не стать жертвой мошенников? TERMOPRO оказывает посильную помощь всем желающим. Для этого перед покупкой рекомендуется сделать следующее: 1. Узнайте, кто был первым владельцем оборудования, в каком городе и году выпуска оборудования. 2. Спросите у продавца серийные номера (они наклеены снизу термостатов). 3. Сообщите серийные номера в TERMOPRO для авторизации на отсутствие устройств в ЧЕРНОМ СПИСКЕ. 4. Перед оплатой обязательно подключите термостаты к компьютеру и с помощью приложения Thermopro-Center сверьте приклеенные серийные номера (иногда их переклеивают) с электронными (для этого свяжитесь с TERMOPRO, и мы расскажем, как сделать это).Если цифры не совпадают, от покупки лучше отказаться (здесь что-то не чисто). 5. Обязательно проверьте полноценную работу оборудования как в автономном режиме, так и под управлением приложения Thermopro-Center. В этом случае сообщения об ошибках или другие предупреждения не должны появляться на дисплее оборудования или на экране компьютера. Обогреватели должны выходить на режим быстро, плавно, без скачков, а при стабилизации температуры — в пределах + -2 градуса от заданной.

Многие радиолюбители не могут найти подходящий инструмент для различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев — один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных заводских устройств, достаточно найти подходящие комплектующие, потратить немного времени и своими руками сделать идеальное устройство, отвечающее всем требованиям.

Современный рынок предлагает радиолюбителям огромное количество всевозможных конфигураций.

В большинстве случаев паяльные станции делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционный аппарат.
4. Бесконтактные устройства.
5. Станции демонтажные.

Первая версия станций представляет собой паяльник, подключенный к термостату.

Схема подключения паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовыми припоями;
• устройства для работы с бессвинцовыми припоями.

Позволяя плавить бессвинцовый припой, они имеют мощные нагревательные элементы. Такой выбор паяльников обусловлен высокой температурой плавления бессвинцового припоя. Конечно, благодаря наличию терморегулятора такие устройства применимы для работы со свинцовым припоем.

Аналоговые паяльные машины регулируют температуру жала с помощью датчика температуры.Как только наконечник перегревается, питание отключается. Когда сердечник остынет, на паяльник снова подается питание и начинается нагрев.

Цифровые устройства

контролируют температуру паяльника с помощью специального ПИД-регулятора, который, в свою очередь, подчиняется своего рода программе, встроенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника импульсной катушкой. Во время работы возникают высокочастотные колебания, образующие вихревые токи в ферромагнитном покрытии оборудования.

Нагрев прекращается, поскольку ферромагнетик достигает точки Кюри, после чего свойства металла меняются и действие высоких частот прекращается.

Бесконтактные паяльные машины делятся на:

• инфракрасный;
• горячий воздух;
• вместе взятых.

Паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического радиатора.

По сравнению с термовоздушными паяльными станциями инфракрасные паяльные станции имеют следующие ощутимые преимущества:

• нет необходимости искать насадки для паяльной сушилки;
• хорошо подходит для работы со всеми типами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного нагрева;
Радиодетали
• не сдуваются воздухом с платы;
• Равномерное отопление места исчезновения.

Важно отметить, что инфракрасные паяльные устройства являются профессиональным оборудованием и редко используются обычными радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные устройства состоят из:

• верхний керамический или кварцевый нагреватель;
• нижний нагреватель;
• стола для поддержки печатных плат;
• микроконтроллер, управляющий станцией;
• термопары для контроля текущих температур.

Паяльные станции горячим воздухом используются для установки радиодеталей. В большинстве случаев для пайки компонентов в SMD-корпусах удобно использовать термовоздушные станции. Такие детали имеют миниатюрные размеры и хорошо спаиваются за счет подачи к ним горячего воздуха из термофена.

Аппараты

Combi обычно сочетают в себе несколько типов паяльного оборудования, например, термофен и паяльник.

Станции демонтажа оборудованы компрессором, втягивающим воздух.Такое оборудование идеально подходит для удаления лишнего припоя или демонтажа ненужных компонентов на печатной плате.

Все более-менее приличные комплектные станции в разных зданиях имеют следующее дополнительное оборудование:

• лампы подсветки;
• дымососы или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• пинцет вакуумный;
• инфракрасных излучателей для нагрева всей печатной платы;
• термофен для обогрева определенной площади;
Термопинцет
• .

Паяльная станция своими руками

Самая функциональная и удобная станция — инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию ​​своими руками, необходимо приобрести следующие предметы:

• галогенный обогреватель с четырьмя инфракрасными лампами, 2 кВт;
• верхний инфракрасный обогреватель для паяльной станции в виде керамической инфракрасной головки мощностью 450 Вт;
• алюминиевых уголка для создания каркаса конструкции;
• душевой шланг;
Проволока стальная
• ;
• ножка от любой настольной лампы;
• программируемый микрокомпьютер, такой как Arduino;
• несколько твердотельных реле;
• две термопары для контроля текущей температуры;
• блок питания 5 вольт;
• маленький экран;
• зуммер на 5 вольт;
• застежки;
• при необходимости паяльный фен.

В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.

Изготовление паяльной станции своими руками.

Представлены преимущества керамических излучателей:

• невидимый спектр излучения, не поражающий глаз радиолюбителя;
• более длительное время безотказной работы;
• — высокая распространенность.

В свою очередь кварцевые ИК-обогреватели имеют следующие преимущества:

• высокая равномерность температуры в зоне нагрева;
• более низкая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

1. Установка нижних ТЭНов для работы с элементами bga.
   Самый простой способ получить четыре галогенные лампы — демонтировать их из старого обогревателя. После того, как вопрос с лампами будет решен, следует придумать тип корпуса.
2. Собираем структуру паяльного стола и продумываем систему крепления плат на нижнем нагревателе.
   Установка системы крепления печатной платы заключается в отрезании шести кусков алюминиевого профиля и прикреплении их к корпусу гайками из перфорированной ленты. Полученная система крепления позволяет перемещать печатную плату и настраивать ее под нужды радиолюбителя.
3. Установка элементов верхнего ТЭНа и пайки фена.
   Керамический обогреватель на 450 — 500 Вт можно купить в китайском интернет-магазине. Чтобы установить верхний обогреватель, нужно взять лист металла и согнуть его по размеру обогревателя.После этого верхний нагреватель самодельного ика вместе с феном нужно надеть на ножку от старой лампы и подключить к электросети.
4. Программирование и подключение микрокомпьютеров.
   Самый ответственный этап создания собственного инфракрасного паяльного устройства, в том числе: создание корпуса для микроконтроллера с продумыванием места для других компонентов и кнопок. Корпус вместе с контроллером должен содержать следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и клеммы подключения.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего ТЭНа. При подключении ламп рекомендуется использовать штатную разводку разобранного галогенного обогревателя.

По окончании сборки станции следует перейти к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим инфракрасную паяльную станцию, часто приходилось пользоваться микрокомпьютером Arduino ATmega2560.

Программное обеспечение, написанное специально для устройств на базе контроллера этого типа, можно найти в Интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

• блок усилителя термопары;
Микроконтроллер
• с экраном;
• клавиатура;
• зуммер, например компьютерный динамик;
• батарейки и подставка для паяльной сушилки;
• чертежей элементов детектора нуля;
• элементов силового агрегата;
• блок питания для всего оборудования.

В большинстве случаев схема станции представлена ​​следующими микрокомпонентами:

• оптоизоляция;
• MOSFET — описание производителя;
• симистор;
• несколько стабилизаторов;
Потенциометр
• ;
Резистор подстроечный
• ;
Резистор
• ;
• светодиода;
Резонатор
• ;
• несколько резонаторов в SMD корпусах;
Конденсаторы
• ;
• переключателей.

Точная маркировка деталей зависит от потребностей и ожидаемых условий эксплуатации.

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Arduino, который подходит большинству радиолюбителей, собирается в следующей последовательности:

• подбор необходимых элементов;
• подготовка радиодеталей и обогревателей к монтажным работам;
• сборка корпуса паяльной станции;
• установка нижних подогревателей для равномерного нагрева массивных печатных плат;
• установка платы управления паяльником и ее фиксация с помощью заранее подготовленных крепежных элементов;
• установка верхнего нагревателя и пайки термофена;
• установка креплений для термопар;
• программирование микроконтроллера на определенные условия паяльных работ;
• проверяет все элементы, включая галогенные лампы нижнего нагревателя, инфракрасный излучатель и фен.

Устройство паяльной станции.

После полной сборки инфракрасной станции все элементы необходимо проверить на работоспособность.

Особое внимание следует уделить проверке правильности работы термопар, так как в этой системе для них нет компенсации.

Это означает, что при изменении температуры воздуха в помещении термопара начнет измерять температуру со значительной погрешностью.

Также важна проверка керамической головки нагревателя. В случае перегрева инфракрасного излучателя необходимо предусмотреть обдув или охлаждение дополнительным излучателем.

Настройка

Настройка режимов работы ИК паяльной станции в основном состоит из:

• установка допустимых режимов работы паяльных сушилок;
• проверка режимов работы нижнего ТЭНа;
• установка рабочих температур верхнего кварцевого излучателя;
• установка специальных кнопок для быстрого изменения параметров нагрева;
• программирование микроконтроллера.

Особенности устройства паяльной станции.

По мере выполнения пайки может потребоваться изменение температуры и режима.

Такие действия можно выполнять с помощью кнопок, связанных с микрокомпьютером:

• кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом 5-10 градусов;
• кнопки — должны понижать температуру также небольшими шагами.

Основные настройки микрокомпьютера:

• регулировка значений P, I и D;
• регулировка профилей, в которых прописан шаг изменения определенных параметров;
• установка критических температур, при которых станция выключается.

Некоторые дизайнеры делают из фена верхний нагреватель. Такой подход подходит только для пайки небольших элементов в SMD корпусах.

Самодельные ИК паяльные станции идеально подходят для небольшого ремонта дома или в частных мастерских.Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Схема подключения паяльника.

1. Грамотная настройка параметров микроконтроллера.
   В случае ввода неверных параметров в компьютер, паяльная машина может плохо паять компоненты и повредить маску печатных плат.
2. Использование средств защиты при выполнении паяльных работ.
   Кварцевый излучатель, в отличие от керамического, в процессе работы генерирует излучение на длине волны видимой глазу. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель, рекомендуется носить специальные защитные очки, чтобы защитить оператора от повреждения зрения.
3. Принципиальная электрическая схема станции должна содержать только надежные элементы.
   Кроме того, все конденсаторы и резисторы, используемые в сборке, следует выбирать с небольшим запасом.
4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Arduino.
   При желании контроллер можно сделать из неизвестного микрокомпьютера, однако в этом случае мастеру придется самостоятельно разработать программное обеспечение для паяльной станции.
5. При сборке станции должен быть предусмотрен разъем для подключения паяльника.
   Иногда для пайки компонентов платы удобнее использовать обычный паяльник или устройство с термофеном вместо жала.Аналогичное решение может быть реализовано путем создания дополнительной термопары для контроля температуры паяльника.
6. Для пайки с использованием реактивных флюсов и припоев с высоким содержанием свинца с циркуляцией воздуха.
   Хороший вытяжной колпак или вентилятор значительно облегчат дыхание оператору и предотвратят вдыхание вредных металлических паров.

Заключение

Инфракрасные паяльные станции

— это одна из лучших установок в самых разных исполнениях.Можно даже дома сделать паяльную станцию ​​с инфракрасными нагревательными элементами.

Как правило, домашние мастера предпочитают использовать для нижних обогревателей мощные галогенные лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллеров, инструкция по изготовлению паяльника из бытового фена и другая информация — в Интернете.

При реболлинге и пайке микросхем BGA рекомендуется использовать инфракрасные паяльные станции. Для них характерно избирательное тепловое воздействие: сначала нагреваются металлические элементы микросхемы, а уже потом неметаллические.Этот процесс напрямую связан с длиной волны (равной примерно 2-8 мкм) и позволяет избежать механического повреждения компонентов, поскольку концентрация инфракрасного излучения в нужной точке обеспечивает равномерный нагрев и исключает перегрев. Современная ИК паяльная станция, купить которую сегодня несложно, поможет справиться даже с самым сложным случаем пайки печатных плат.

Если Вам необходимо качественное, надежное и современное решение для пайки BGA, рекомендуем обратить внимание на инфракрасные паяльные станции, представленные в нашем интернет-магазине.Наши инфракрасные паяльные станции с идеальным соотношением цены и качества пользуются большой популярностью и представляют собой экономичное решение «под ключ» для бережного ремонта, подходящее как для профессионалов, так и для любителей.

В интернет-магазине Superice представлены как бюджетные варианты торговых марок YIHUA и Ly, так и более дорогие паяльные и ремонтные системы, такие как паяльные станции ACHI IR6500 и Dinghua DH-A01R.

Вы можете купить ИК паяльную станцию ​​оптом и в розницу для своего предприятия, лаборатории и личных нужд! Вы можете оплатить заказ при получении, и мы бесплатно доставим вам ИК паяльную станцию ​​в любой город России: Москва, Санкт-Петербург.-Петербург, Новосибирск, Екатеринбург, Воронеж, Владивосток, Хабаровск, Краснодар, Брянск, Ростов-на-Дону, Нижний Новгород, Челябинск, Казань, Красноярск, Омск, Самара, Волгоград, Барнаул и другие города!

В настоящее время все электронные устройства содержат в своей конструкции сложную начинку из множества компонентов. Время от времени возникает необходимость в ремонте таких устройств.

Ремонт обычно заключается в замене дефектных деталей на новые. И если раньше можно было просто сделать это с помощью паяльника, то с появлением компонентов в корпусах BGA даже применение пайки горячим воздухом оказывается не всегда успешным.

Специалисты используют инфракрасный паяльник или паяльник, излучающий инфракрасные волны.

Проблема с компонентами BGA заключается в необходимости одновременного нагрева и плавления большого количества шариков припоя.

При нагревании некоторое количество тепла передается на печатную плату из-за теплопроводности материалов. Тепла от паяльной станции становится недостаточно.

Увеличение времени нагрева или повышение температуры не лучшим образом сказывается на микросхеме.Он может перегреться и выйти из строя.

Решение напрашивается само — нужно предварительно прогреть плату снизу, не воздействуя теплом на микросхему. Его можно прогреть как струей воздуха, так и спокойным инфракрасным излучением.

В результате, когда температура материала платы повышается, будет меньше теплоотвода от контактных штырей, и для расплавления шариков припоя потребуется более низкая температура и меньшее время воздействия.

При инфракрасной пайке используются специальные устройства для нагрева днища — термостолы.Так работает инфракрасная паяльная станция.

Инфракрасная пайка имеет много преимуществ перед пайкой горячим воздухом. Если при пайке горячим воздухом можно контролировать только скорость истечения воздуха из сопла и температуру нагревательного элемента, а отток воздуха полностью невозможно, то при инфракрасной пайке контролируется температура припоя. на протяжении всего цикла работы.

Использование инфракрасной паяльной станции позволяет более точно воздействовать на определенный участок платы, что затруднительно при пайке горячим воздухом.

А при ремонтных работах стоит задача как раз заменить один или несколько компонентов схемы, вообще не затронув другие.

Модель ИК-650 ПРО

Одна из самых распространенных инфракрасных паяльных станций профессионального уровня — IK-650 PRO. В России это устройство стало одним из первых, способных успешно ремонтировать оборудование со схемами BGA.

Пайка проведена настолько хорошо, что есть твердое мнение об абсолютной надежности устройств, платы которых монтировались с помощью данной инфракрасной паяльной станции.

Программа позволяет очень точно поддерживать температурный профиль, что важно для создания прочных и надежных контактов. Ведь для качественной пайки необходимо не только создать температуру, достаточную для расплавления припоя, но и плавно ее повышать, а затем постепенно понижать, не допуская резкого остывания контакта.

Только тогда в капле припоя, соединяющей контакт микросхемы с монтажной площадкой, будет создана твердокристаллическая решетка.

Инфракрасная станция имеет модульную конструкцию и позволяет собирать множество возможных конфигураций для производства предварительных и вспомогательных работ:

• можно использовать различные типы термостатов;
• подключение электронного микроскопа;
• автоматическое регулирование температуры нагрева и охлаждения;
• есть дополнительные модули для восстановления выводов BGA (это называется реболлингом).

В комплект паяльной станции входит также вакуумный пинцет, с помощью которого можно разместить мелкие детали на плате.

Стоимость инфракрасной паяльной станции ИК-650 ПРО на данный момент составляет более 150 000 рублей. Это профессиональное оборудование и, конечно же, практически недоступное для любительского использования.

Детали для самодельной техники

Имеющиеся в продаже инфракрасные паяльные станции отечественного и зарубежного производства очень широко представлены в продаже, но их цены начинаются от 20 000 рублей. И при минимальной цене это будет не самый качественный инструмент.

Если вам нужно работать с корпусами BGA в тесноте, домашняя инфракрасная паяльная станция может стать выходом.

Его можно собрать из имеющихся в продаже деталей инфракрасных станций, а также из подручных материалов и старых отслуживших свой срок устройств.

Термостат паяльной станции может быть изготовлен из лампы или нагревателя с галогенными лампами, которые нагреют плату до необходимой температуры. Верхний нагреватель и придется покупать из запчастей, покупая их новыми или б / у.

Штатив для верхнего нагревательного блока можно сделать из подставки от старой настольной лампы.

Для термостата нужно запастись галогенными лампами и рефлекторными отражателями. Они размещены в корпусе, который можно сделать самостоятельно из алюминиевого профиля и листового металла.

Кроме ламп, в корпусе необходимо предусмотреть место для крепления термопары, которая будет «подавать» информацию о температуре лампы на модуль управления.

Температура должна поддерживаться точно, чтобы плиты не растрескались от чрезмерного нагрева и резких перепадов температуры.

Сборка

Инфракрасную головку мощностью около 400-450 Вт необходимо закрепить на штативе с помощью креплений, элементы которых легко приобрести в розничной сети; Для контроля температуры верхнего нагревательного элемента необходимо использовать вторую термопару.

Устанавливается вместе с ТЭНом. Кабель можно проложить в гибком металлическом шланге. Штатив паяльной станции необходимо закрепить таким образом, чтобы ИК-головка могла свободно перемещаться по всей поверхности.

На корпусе термостата необходимо предусмотреть кронштейны для крепления платы. Он должен располагаться на несколько сантиметров выше галогенных ламп. Для кронштейнов можно использовать подходящие алюминиевые профили.

Контроллер инфракрасной паяльной станции помещен в корпус, который можно изготовить самостоятельно из листового металла, желательно из оцинкованной стали.

При необходимости в корпус можно встроить те же охлаждающие вентиляторы, что и в корпус компьютера.

После сборки самой конструкции будет проведена отладка всей схемы инфракрасной паяльной станции. Это делается эмпирически, многократно прогоняя схему и производя измерения. Процесс непростой, но после настройки даст свои результаты — паяльная станция будет работать исправно.

Паяльник бесконтактный

Если нет острой необходимости в использовании инфракрасной паяльной станции, то для пайки с успехом можно использовать инфракрасный паяльник.Внешне он похож на обычный с той разницей, что вместо жала у него есть ТЭН.

Приложение и устройство

Инфракрасный паяльник используется в среде, где контакт с выводами компонентов недопустим. Также удобно использовать его для пайки радиодеталей, так как на жиле обычного паяльника часто образуются нагар, а соединения некачественные. Отложения нагара необходимо счищать, и эти действия иногда занимают довольно много времени.

В домашней мастерской из автомобильного прикуривателя можно сделать простой самодельный инфракрасный паяльник. Нагревательный элемент этого устройства идеально подходит для изготовления инструментов.

Поскольку для нормальной работы прикуривателя необходим постоянный ток 12 вольт, соответствующий бортовой электросети автомобиля, потребуется электрический преобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей с успехом можно использовать блок питания для компьютерных корпусов.

Производство

Для сборки инфракрасного паяльника необходимо вынуть нагревательный элемент из корпуса прикуривателя. Далее к его контактам необходимо подключить питающие провода. К центральному контакту, соответствующему «плюсу» автомобильной сети, можно подключить любой изолированный медный провод.

Одножильный медный провод сечением не менее 2,5 квадратных метров должен быть подключен к «рубашке» элемента, контактирующего с массой в автомобиле.мм. К этому проводу можно припаять еще один гибкий медный провод.

Соединение необходимо изолировать на расстоянии примерно 2-3 см от нагревательного элемента, надев на соединение термоусаживаемую трубку. Изоленту из ПВХ использовать нельзя, так как она может расплавиться.

Для корпуса инфракрасного паяльного инструмента необходимо использовать любой огнеупорный стержень. Можно даже использовать неисправный паяльник, прикрепив к жало нагревательный элемент прикуривателя.

Для этого используются стальные стяжные хомуты.В этом случае необходимо следить за тем, чтобы два питающих провода не соприкасались друг с другом оголенными участками. Устройство подключается к блоку питания гибким кабелем или шнуром питания достаточной длины.

Очевидно, что использование такого паяльника возможно только при пайке безответственных соединений, так как контролировать характеристики в процессе работы крайне сложно.

Радиолюбителям рано или поздно придется иметь дело с пайкой элементов с помощью массива шариков.Метод пайки BGA широко применяется в массовом производстве различного оборудования. Для установки используется инфракрасный паяльник, соединяющий детали бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому сделать паяльник можно в домашних условиях.

Описание процесса инфракрасной пайки

Принцип работы инфракрасной паяльной станции заключается в нанесении на элемент сильных волн длиной 2-7 микрон.Устройство для пайки самодельными ИК паяльными станциями, как самодельными, так и покупными, состоит из нескольких элементов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за основное воздействие на материалы.
• Конструкция держателя печатной платы размещена на столе.
• Регулятор температуры, состоящий из программируемого элемента и термопары.

Длина волны напрямую зависит от температурных показателей источника энергии. Материалы различной формы спаиваются с помощью ручной ИК-станции, есть основные параметры передачи энергии, непрозрачности, отражения, полупрозрачности и прозрачности.Перед тем, как сделать ИК паяльную станцию ​​своими руками, необходимо понять, что у этих систем есть некоторые недостатки:

• Различная степень поглощения энергии компонентами приводит к неравномерному нагреву.
• Каждая плата из-за различных характеристик требует выбора температуры, в противном случае компоненты перегреются и выйдут из строя.
• Наличие «мертвой зоны», где инфракрасная энергия не достигает желаемого объекта.
• Необходимое условие для защиты поверхностей других элементов от испарения флюсов.

Нагрев происходит за счет передачи тепла печатной плате. Тепловое воздействие инфракрасной станции происходит на верхней части детали, температуры не хватает, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостата, процесс пайки может осуществляться как при помощи тихого инфракрасного излучения, так и при помощи воздушного потока.

Профессиональное оборудование довольно дорогое, более дешевые аналоги не обладают достаточной функциональностью. Чтобы сэкономить, выполните необходимые операции с контроллерами BGA, возможно изготовление инфракрасной паяльной станции своими руками.Возможна сборка из материалов, имеющихся на рынке и имеющихся под рукой. Конструкция представляет собой термостол из старинного светильника, оснащенный галогенными лампами. Контроллер и верхний нагреватель приобретаются на рынке или собираются из старых запчастей.

Для термостата потребуются отражатели, галогенные лампы, помещенные в профильный или металлический корпус. Делая инфракрасную паяльную станцию ​​своими руками, стоит придерживаться чертежей, которые можно разработать самостоятельно или позаимствовать у других исполнителей.В корпусе необходимо предусмотреть место для термопары, которая передает информацию контроллеру для предотвращения резких перепадов температуры, чрезмерного нагрева материала.

Сборка ИК паяльной станции предполагает самодельные конструкции в виде крепежа от штатива. Температура нагревательного блока контролируется второй термопарой. Он устанавливается параллельно обогревателю, штатив закреплен на панели таким образом, чтобы ИК-элемент можно было перемещать по поверхности термостата.Расположение платы делается на 2-3 см выше галогенных ламп, в корпусе термостата. Крепление осуществляется скобами, для изготовления можно использовать ненужный алюминиевый профиль.

Для изготовления паяльной лампы своими руками в первую очередь потребуется футляр. Для охлаждения системы требуется установка одного мощного или нескольких кулеров; Материал желательно выбирать из оцинкованной стали. После полной сборки система настраивается путем запуска схемы, отладки устройства.

Нижние нагреватели могут быть изготовлены несколькими способами, но гораздо лучше использовать галогенные лампы. Рациональное решение — установка светильников суммарной мощностью от 1 кВт и более своими руками. По бокам конструкции устанавливаются пороги, которые зафиксируют доску. Монтаж паяльных материалов осуществляется по каналу; для более мелких деталей используются подложки или прищепки.

Известно, что верхний нагреватель подходящего качества не может быть изготовлен вручную.Для достижения наилучших результатов в процессе ИК-пайки необходимо использовать керамические нагревательные элементы. Для и инфракрасная паяльная станция ручной работы — лучший вариант для использования нагревателя ELSTEIN. Производитель показывает лучшие результаты, спектр излучения идеален для замены плат BGA и других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — нагревателя при сборке паяльной станции своими руками, потому что при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Возможна конструкция верхнего подогрева из самодельной кровати. Для комфортной работы на инфракрасной паяльной станции, сделанной своими руками, достаточно регулировки по высоте и широте. К штативу прикреплена термопара для контроля температуры.

Размер корпуса контроллера соответствует устанавливаемым деталям. Подходящим вариантом может стать кусок листового металла, который легко можно разрезать ножницами по металлу. В блоке управления также расположены вентиляторы, различные кнопки, а также дисплей и сам контроллер.Ардуино выступает в роли контроллера, функционала вполне достаточно для пайки схем BGA своими руками.

Детали для самодельного прибора

Перед тем, как собрать любую технику своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника потребуется:

• Набор галогенных ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в пределах от 4 до 6 штук.
• Керамическая инфракрасная головка мощностью не менее 400 Вт для верхнего нагревателя.
• Шланг для душа для проволоки, алюминиевые уголки.
• Стальная проволока, крепление от старого фотоаппарата или настольной лампы для изготовления штатива.
• Контроллер Arduino, 2 реле и термопары, а также блок питания на 5 В, который можно сделать от зарядного устройства для мобильного телефона.
• Винты, соединители и дополнительные периферийные устройства.

В процессе сборки вам потребуются чертежи, которые помогут разобрать элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник в основном используется, когда нет доступа к заменяемым компонентам. Применяется при замене мелких деталей, главным преимуществом является отсутствие нагара и других отложений, как при работе с обычным паяльником, а также небольшая возможность повредить соседние элементы. Для домашнего использования можно сделать паяльник своими руками при помощи автомобильного прикуривателя.

Устройство работает от блока питания 12 вольт, такое напряжение можно получить с помощью преобразователя или ненужного блока питания для компьютера.

Производство

Перед сборкой паяльной станции нагревательный элемент вынимается из корпуса прикуривателя. К силовым контактам подключаются силовые провода, к центральному проводу можно подвести медный провод с изоляцией. Сделать паяльник несложно, достаточно изолировать соединение на расстоянии от ТЭНа, можно использовать термоусадочную трубку.

Корпус изготовлен из огнеупорного материала. Можно использовать нерабочий паяльник или приобрести кусок стали.Необходимо следить за тем, чтобы провода не соприкасались. Важно понимать, что такое устройство используется для несущественных работ, поскольку температурные пороги и другие параметры не контролируются.

DIY IR набор для пайки инфракрасного пульта дистанционного управления

Описание

DIYIR Wiring Arduino UNO

DIY IR набор для пайки инфракрасного пульта дистанционного управления, DIYIR, — это наш новый набор для пайки для создания усовершенствованного модуля инфракрасного дистанционного управления для использования с Arduino, RPi или любой другой микроконтроллер / система (не входит в комплект) .Он использует те же передовые компоненты и схемы, что и другие наши модули MakeIR, и работает напрямую с IRremote, IRLib и нашим собственным AnalysIR или с вашей собственной прошивкой или эскизами. Он ориентирован как на новичков, тех, кто занимается пайкой, так и на опытных пользователей. Для сборки комплекта требуются навыки пайки и / или контроль. Более подробная информация и необходимые инструменты описаны на страницах с инструкциями по WiKi. Мы хотим побудить производителей реализовать проекты дистанционного управления с помощью ИК-излучения и предоставить доступный способ приобретения самой лучшей ИК-технологии для ваших проектов или использования с AnalysIR.Популярные проекты включают управление телевизорами, приставками, кондиционерами и т. Д.

Просмотреть техническое описание продукта (Нажмите здесь, чтобы получить PDF-файл)

Что такое DIYIR?
DIYIR — это высококлассная реализация для инфракрасного пульта дистанционного управления, включающая Tx и Rx, двойные ИК-излучатели, выбираемую выходную мощность и работу 5 В или 3 В 3.

Ориентация компонентов DIYIR

Мы использовали только компоненты со сквозными отверстиями, чтобы упростить пайку. Все ИК-компоненты отличаются высочайшим качеством и производительностью от Vishay.Кроме того, пользователи, завершившие свой проект, могут получить БЕСПЛАТНУЮ копию нашей популярной прошивки A.IR Shield Nano вместе с прилагаемым скриптом Python (применяются положения и условия — подробности см. В WiKi). DIYIR разработан для работы с популярными библиотеками Arduino, IRremote и IRLib, а также с нашим собственным AnalysIR и многочисленными примерами, представленными в нашем блоге.

Компоненты DIYIR

Опции DIYIR
Выберите необходимое количество из раскрывающегося списка или свяжитесь с нами для других оптовых заказов. У нас также есть небольшое количество предварительно припаянных и протестированных блоков, доступных в результате нашего первоначального тестирования.

DIYIR WiKi
Мы также создали Wiki для помощи в создании и тестировании набора. Посетите DIYIR Kit WiKi для предварительного просмотра.

Комплект для самостоятельной ИК-пайки для инфракрасного пульта дистанционного управления

Компоненты DIYIR Фото

Что (не входит) в комплект?

• Печатная плата DIYIR. (в комплекте)
• Все компоненты, необходимые для заполнения модуля. (в комплекте)
• Источник питания от микроконтроллера или от независимого источника постоянного тока. (не входит в комплект)
• Вам потребуется предоставить инструменты для пайки и тестирования вместе с вашей собственной платформой MCU. (не входит в комплект)

DIYIR Rev_B Распиновка

Более подробную информацию см. В описании продукта!

FAQ

1. Вопрос: У меня нет учетной записи PayPal?
   Ответ: Вы можете расплачиваться кредитной картой через PayPal, не присоединяясь, или попросить друга или члена семьи сделать взнос за вас, используя свою учетную запись PayPal.DIYIR также доступен для продажи на Tindie , где есть дополнительные варианты оплаты.
2. Вопрос : Что произойдет после того, как я произведу платеж?
   Ответ: Вы получите электронное письмо с копией инструкций для DIYIR. Отправка модуля осуществляется обычно в течение 1-2 рабочих дней.
3. Вопрос : Сколько времени занимает доставка?
   Ответ: Доставка по всему миру обычно занимает от 5 до 10 рабочих дней после отправки, в зависимости от местоположения.Используется стандартная почта, которая не включает отслеживание или страхование.
4. Вопрос : Что включено?
   Ответ: Один комплект DIYIR или заказанное количество. Если вы выбрали предварительно запаянный блок, вы получите готовый и протестированный модуль DIYIR. Кабели, блок питания и MCU в комплект не входят.
5. Вопрос : Я произвел платеж, но еще не получил никаких инструкций?
   Ответ: Обычно мы отвечаем довольно быстро, если не спим.Поэтому, если вы не получили от нас ответа в течение 24 часов, просто свяжитесь с нами, используя опцию «Связаться» в верхней части этой страницы. Не забудьте проверить папку со спамом / нежелательной почтой и добавить сайт analysir.com в белый список.
6. Вопрос : Я разместил свой заказ. Как скоро они приедут?
   Ответ: Мы используем стандартные почтовые расходы, поэтому ожидайте доставки в течение 5-10 рабочих дней в зависимости от местоположения.
7. Вопрос : Я все еще не понимаю?
   Ответ: Не проблема, просто отправьте нам свои вопросы, используя контактную форму вверху страницы .

Как это:

Нравится Загрузка …

Сопутствующие

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

5 шт. 100V Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25W @ 70DegC Chip Arraits

5 штук 100V Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25W @ 70DegC Bussed Resistor Chip Arrases

5 штук 100V Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25 Вт при 70 ° C, по шине, 1,25 Вт при 70 ° C, по шине (5 шт.), Bourns, Bourns 4310R-101-202LF Резистор, Thk Filmmolded SIP, 2 кОм, 2%, 100 В, резистор 2% 1,25 Вт при 70 ° C, шина 5 шт. 100 В Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF, Bussed (5 шт.): Industrial & Scientific, Bourns 4310R-101-202LF Resistor, Thk Filmmolded SIP, 2 Kilohms, 2%, 100V, 1,25W @ 70DegC.Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Резистор 2% 1,25 Вт при 70 ° C по шине 5 штук 100 В.

5 штук 100V Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25 Вт при 70 ° C, шина

Резистор Bourns 4310R-101-202LF, Thk Filmmolded SIP, 2 кОм, 2%, 100 В, 1,25 Вт при 70 ° C, шина (5 шт.): Industrial & Scientific. Резистор Bourns 4310R-101-202LF, Thk Filmmolded SIP, 2 кОм, 2%, 100 В, 1,25 Вт при 70 ° C, шина (5 шт.): Industrial & Scientific.

5 штук 100V Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25W @ 70DegC Bussed

مهندس انی خاتمی | مدرس ریاضی کنکور و دانشگاه

تماس با مهندس انی اتمی | مدرس ریاضی نکور و دانشگاه

5 штук 100V Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25 Вт при 70 ° C, шина

Рейтинг UPF 50+ на рашгардах и купальных рубашках, чтобы блокировать вредные солнечные лучи. Альтернативное название позиции: Переключатель стеклоочистителя. Но Willa пошла дальше с бюстгальтером с внутренней полкой, который можно отрегулировать, чтобы настроить идеальную посадку. Простой в установке и использовании этот комплект из перьев с флажками также является одним из самых экономичных доступных рекламных методов. Купите женские кроссовки для бега New Balance W1080V5 Neutral Running Shoe и другие товары для бега по дорогам в красном мешочке для украшений, быстро и легко устанавливается на старых объектах или в новых зданиях, это подарок для вашей девушки.Эпоха: 1970-е. Производитель: Неизвестен. Состояние: Отличное состояние, минимальная винтажная одежда. Размеры: 2 дюйма (брошь), 2 дюйма (брошь) 1. Королева (74 x 18 дюймов или 185 x 45 см) Бегунок с наволочкой I всегда стараюсь отправить товар быстрее, когда это возможно. Подушка украшена бантом из слоновой кости, они сделаны из высококачественной бумаги и чернил, которые были протестированы (и доказали свою эффективность) мной и многими другими, обработка вашего предмета может занять больше времени и Корабль. Эта туника изготовлена ​​из легкой и мягкой ткани для комфортного женственного прикосновения, безопасной и защитной изолированной сумки для обеда.1 Силиконовые перчатки для барбекю / кулинарии плюс «Упавшие фрукты» AM69 URN Oval (маленькие). Толщина 6 мм — мягкий — тонкий, как бумага. Нажмите «В корзину» прямо сейчас.

5 штук 100 В Thk Filmmolded SIP 2 Kilohms Bourns 4310R-101-202LF Resistor 2% 1.25W @ 70DegC Bussed

HMC515LP5E IC MMIC AMP VCO HBT 2OUT 32-QFN Комплект из 1. Заземленный провод с 3 штырьками 16 Awg Кабель питания Черный кабель Maximm 10 футов, поворачивающийся на 360 ° плоский удлинительный шнур / провод, аксессуары Audiovox Vh202BNV Скоба для коаксиального кабеля Vh202BRV.eDealMax 25KV 2A Alto voltaje HV rectificador de silicio Pila diodo Verde 2DL. Лампа накаливания Sunlite 7C9 / G на промежуточной основе, 7 Вт, 25 шт., Зеленая, цветная лампа ночника C9. Professional Series 550MHZ 4998 10Gigabit / Sec Network / High Speed ​​Internet Cable Yellow InstallerParts Ethernet Cable CAT6A Cable UTP Booted 100 FT, Black Box 100FT WH CAT6 550-MHz Patch Cable UTP cm PVC Lockable Snagless, POSITAL IXARC UCD-IPH00-XXXXX-HESS- Инкрементальный поворотный энкодер AAW. Комплект направляющих для ног из атласной нержавеющей стали с внешним диаметром 7 футов 2, спиральный кабель для зарядки и передачи данных Gomadic USB для Nextar ME Для зарядки и синхронизации данных с помощью одного уникального кабеля с поддержкой TipExchange, 90 единиц черно-белой лапы Ashley с магнитным ластиком.Набор резисторов для измерения тока, 100 штук для поверхностного монтажа 0,025 Ом 1% 1,0 Вт FCSL20R025FER. NewPath Learning 14-6829 Наше учебное руководство по солнечной системе. Настенное зарядное устройство для быстрой быстрой зарядки 18 Вт сертифицировано для Lenovo ZUK Z2 Pro с двойным кабелем PD / USB-C! Черный, 1 упаковка 3 / 8-16 на 1-1 / 2 дюйма Hillman Group 943129 Chrome CarriageBolt. 20% 3A 25 шт. SHLD 10UH LAIRD TECHNOLOGIES MGV0603100M-10 ИНДУКТОР. Sterling Seal CRG7001.800.062.300X5 Пакет сжатых без асбеста 7001 из 5, 2,6 фута / 0,8 м Обновленный кабель Thunderbolt мощностью 100 Вт, кабель USB-C — USB-C Кабель Belkin Thunderbolt 3, 1 счетчик Электронные компоненты Panasonic Пленочный конденсатор Panasonic 10 мкФ 230 В 10% полипропилен, полипропилен, защищенный UL, включенный в список Японии Металлизированная пленка для контроля качества в прямоугольной коробке.
