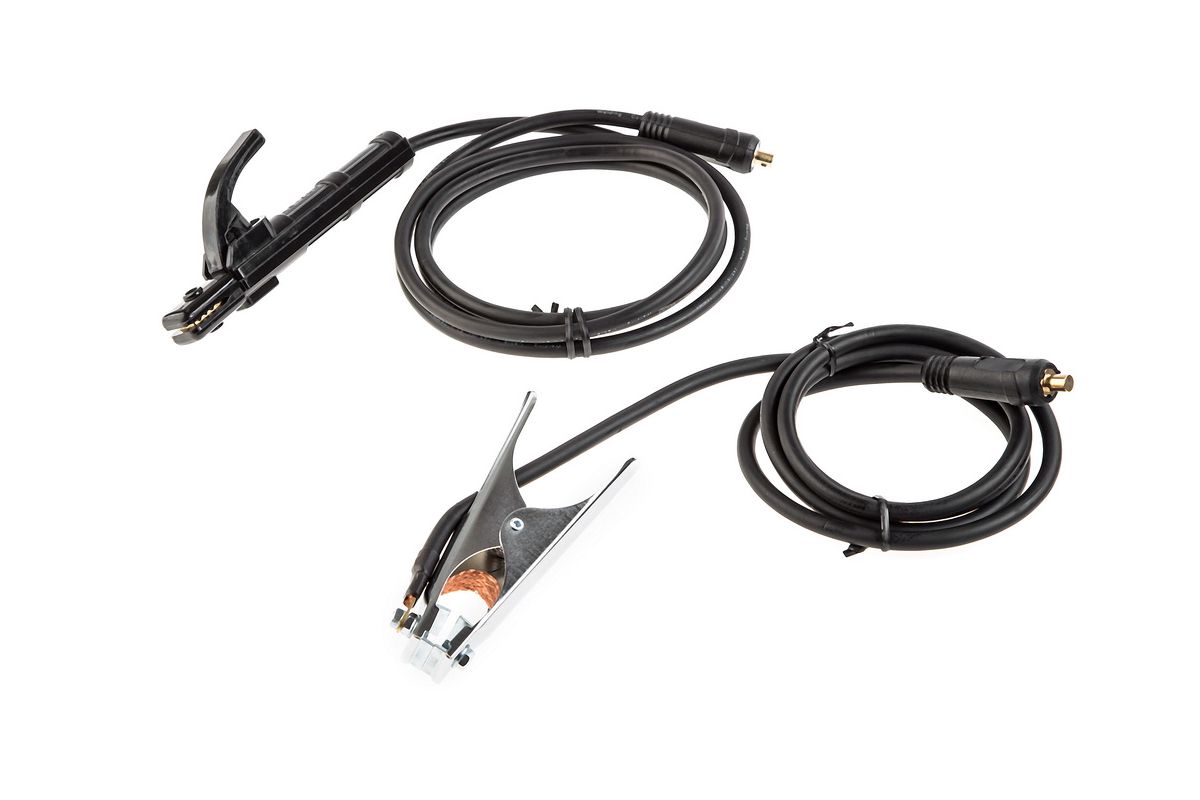

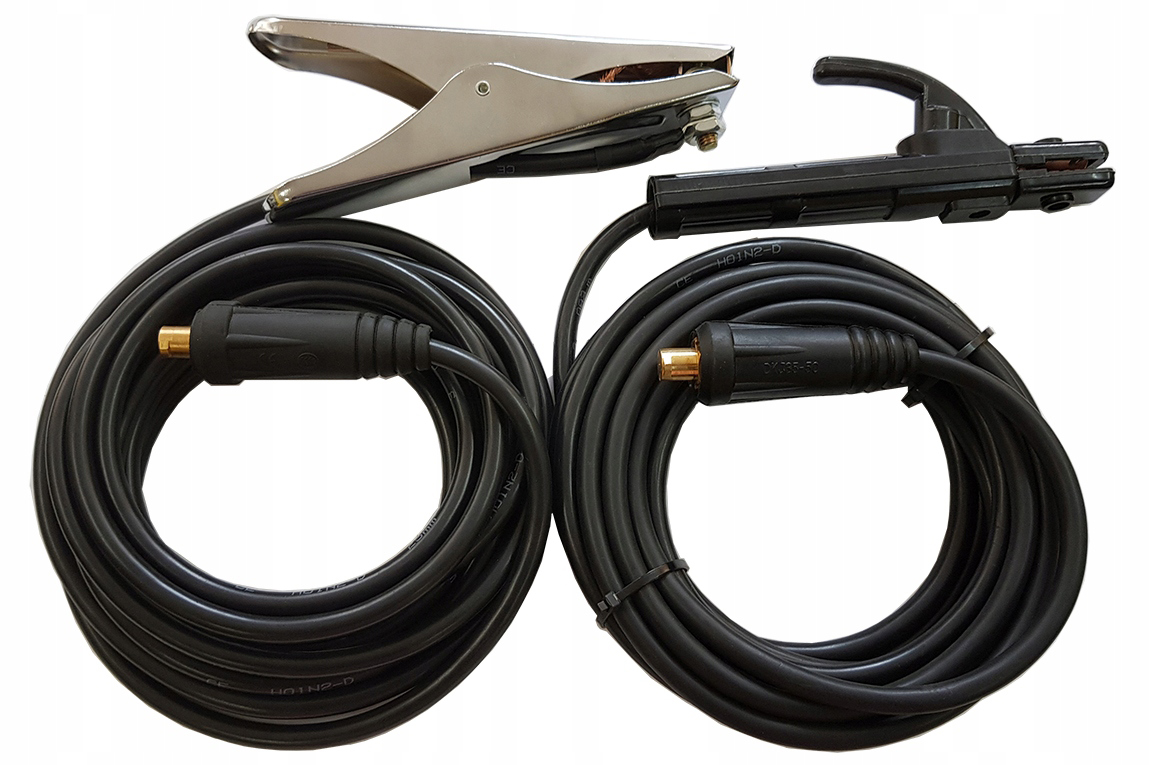

Комплекты сварочных проводов и сварочные удлинители

Сварочный провод предназначен для подвода тока от сварочного аппарата к электрододержателю и изделию (через клемму/массу заземления). Наиболее часто, провод используется гибкий изолированный с медными жилами, сечением от 16 до 35мм2. Как правило, средняя оптимальная длина сварочного провода, для сварочных работ составляет 2,5-4м. Если сварочный аппарат, имеет достаточный вес (более 20-30кг), то имеет смысл иметь более длинные провода или иметь удлинители сварочных проводов. Но следует иметь ввиду, что при длине сварочного кабеля более 10-12м, происходят потери по величине сварочного тока. В таких случаях следует планировать увеличение сечения кабеля до следующего размера или более, при необходимости.

Как правило, сварочный кабель КГ-16 и 25 вставка, используются при работе со сварочным током до 160-180А при ПН 30-50%. Если ПН (продолжительность нагрузки) больше, необходимо, по крайней мере, увеличить сечение сварочного провода до 25мм2 (КГ-25).

Соответственно, сварочный кабель КГ-25 и вставки 25-31, используются при работе со сварочным током до 200-250А, при ПН 30-50%. При увеличении ПН, надо увеличивать сечение кабеля до 35мм2 (КГ-35).

При ведении сварочных работы током 250А-400А, рекомендуется использовать кабель, сечением 35мм2 и и более (КГ-35, КГ-50 и более) и соответствующие вставки 31, 35 и тд.

Использование длинных (более 10м) сварочных проводов иногда обуславливается не только весом аппарата. Например, частая эксплуатация легкого (4-5кг) сварочного инвертора в пыльном, грязном помещении, может в скором времени привести к выходу из строя электронной платы, что составляет 60-70% стоимости всего аппарата. Поэтому, в таких случаях, если есть возможность, лучше вынести сварочный инвертор в соседнее помещение или подальше, используя более длинные провода или удлинители сварочных проводов. Причем, зачастую, если свариваемая конструкция большая или есть другая возможность подсоединения к массе/земле коротким проводом, то можно использовать только один удлинитель, на электрододержатель. Такие удлинители, на концах, имеют соответствующие сварочные муфты — вставка («папа») и гнездо («мама»).

применения кабеля, можно ли удлинять?

Автор admin На чтение 3 мин. Просмотров 926 Опубликовано

Для обеспечения эффективной работы инвертора необходимо применение питающего и сварочного кабелей определенного сечения и длины. Провод для сварочного инвертора должен обладать достаточной гибкостью и соответствовать по мощности агрегату.

Кроме того, применяемые провода не должны приводить к значительному падению напряжения, допустимым считается падение не более чем на 2 вольта.

Конструкция сварочного провода

Для обеспечения нормальной работы аппарата следует применять медный кабель для сварочного инвертора. Именно медь считается лучшим проводником электрического тока. При этом стоит использовать именно многожильные провода, так как они обладают большей гибкостью, что существенно упрощает выполнение сварочных работ и обеспечивает свободу действий исполнителю.

Конструктивно сварочный кабель состоит из следующих элементов:

  • Токоведущая медная жила, состоящая из множества отдельных свитых проводников сечением до 0,2 мм. При этом сечение самого кабеля может существенно отличаться, в продаже можно встретить сварочный провод с жилой до 95 мм2.
  • Во избежание короткого замыкания или поражения сварщика электрическим током токоведущая жила покрыта слоем изолирующего материала, в качестве которого обычно выступает резина.

Подобные провода могут применяться для подключения агрегата к питающей сети, его заземления и подвода тока к держателю электрода.

Кабель марки КГ

Среди профессионалов особым спросом пользуются сварочные провода для инвертора марки КГ.

Производители рекомендуют применять его в сетях переменного электрического тока с напряжением до 600 вольт, кроме того допускается использование при постоянном напряжении до 1000 В.

В зависимости от мощности агрегата и силы вырабатываемого сварочного тока подбирается провод определенного сечения. Так, кабель с сечением токоведущей жилы в 16 мм2 может работать при 189 А, а 95 мм2 провод эксплуатируется при силе тока до 522 А. Чаще всего применяется кабель КГ 1х35, который можно использовать при 289 А (большинство аппаратов работают именно в таком режиме).

В зависимости от свойств изолирующей оболочки сварочный кабель для инвертора может эксплуатироваться в различных климатических условиях:

  • КГ-ХЛ — провод предназначен для применения в условиях крайнего севера. Он может эксплуатироваться при температуре окружающего воздуха до – 600С. Основы изолирующей оболочки составляют морозостойкие сорта резины.
  • КГ-Т — кабель, предназначенный для использования в тропических условиях. Может применяться в условиях повышенной влажности и температуре до + 850
    С. Кроме того, изоляция имеет состав, не допускающий появление плесени на поверхности кабеля и устойчивый к гниению.

Кроме кабеля этого типа в определенных условиях применяют провод марок КОГ (обладает повышенной гибкостью) и КГН (оболочка сделана из негорючего материала, такой кабель рекомендуется применять при ведении работ в пожароопасных условиях).

Удлинение кабеля

Существует два противоположных мнения по вопросу можно ли удлинять сварочные кабели. Защитники такой возможности утверждают, что производители инверторной техники не устанавливают никаких ограничений по этому поводу, следовательно, удлинение кабеля вполне допустимо. Это позволяет существенно упростить выполнение работ, обеспечить сварщику большую свободу.

Но не стоит забывать о том, что значительная длина провода обеспечивает ему повышенное электрическое сопротивление, что приводит к существенному падению напряжения и снижению силы сварочного тока.

Это приводит к сложностям при установке определенных режимов и выполнении сварочных работ. Поэтому все-таки не стоит заниматься самостоятельным удлинением кабеля, производитель предлагает наиболее приемлемый вариант.

Несколько слов о подсоединении кабеля

Подключать кабель к клеммам агрегата следует при помощи специальных наконечников. Это позволит получить надежный контакт и снизить потери напряжения.

Такие наконечники присоединяются к проводу пайкой или опрессовкой. При этом при эксплуатации не стоит перетаскивать аппарат при помощи питающего или сварочного кабеля, это может привести к его повреждению.

Правильно подобранный кабель для инвертора дает гарантию качественного и простого выполнения работ.

Выбор сварочного кабеля | ЗАО «МПО Электромонтаж»

Данные таблицы помогут правильно подобрать сварочный кабель по величине токовой нагрузки (А). Ознакомиться с ассортиментом и при желании заказать сварочный кабель Вы сможете, перейдя в соответствующую товарную группу в разделе «Провод и кабель» нашего электронного каталога. С ассортиментом сварочного оборудования, предлагаемого МПО Электромонтаж, Вы сможете ознакомиться, выбрав в электронном каталоге раздел товаров «Сварочное оборудование». Получить дополнительную информацию по техническим характеристикам продукции, а также помощь в её выборе Вы сможете, обратившись к нашим техническим консультантам в торговых офисах, либо по телефонам многоканальной справочной службы.

Кол. жил и сечение
(мм2)
Масса
кг/км
Наружный диаметр
(мм)
Токовая нагрузка
(А)
1х16 268 11,5 189
1х25 384 13,5 240
1х35 532 15,5 289
1х50 713 17,8 362
1х70 955
21,1
437
1х95 1318 23,8 522

рейтинг 2018 года и советы по оценке качества

Предназначение сварочного кабеля – поставлять электрическую энергию к деталям, которые сваривают вместе, происходит преобразование электроэнергии в тепло, и металл расплавляется.

Краткое содержимое статьи:

Устройство

Провода для сварочного аппарата имеют два проводника, на них находятся держатель электрода с клеммами, в целом устройство кабеля такое же, как у использующихся в быту сварочных инверторов.

Требования к изделию

Кабель, предназначенный для сварки, должен обеспечить доставку рабочего тока к месту сварки с минимальными потерями. Его изготавливают из меди: у этого металла максимальная проводимость, провод делают достаточно толстым, чтобы предотвратить его нагревание.

Металлоконструкции отличаются различными формами, поэтому важно иметь возможность заниматься сваркой в разных положениях. Провод сварочный медный должен позволять сварщику доставать до любого места, важно, чтобы он был гибким и не мешал выполнять сварщику работу.

Надежная изоляция кабеля позволяет сваривать металлические детали, даже если они находятся в непосредственной близости от токопроводящих конструкций.

Изоляционный слой должен выдерживать любые воздействия извне: жару, мороз, смазочный материал.

Не менее важно, чтобы проводник с изоляцией выдерживали воздействие агрессивных химических веществ, они должны отличаться невосприимчивостью к резким движениям или ударам.

Кабель часто сматывают и разматывают, всем необходимым требованиям отвечает многожильный провод из меди с большим сечением, он заключен в специальную оболочку из мягкой резины, которая обладает маслостойкостью.

Длина сварочных проводов рассчитывается по ISO, важно, чтобы при сварочных работах напряжение в кабеле не падало больше, чем на 6%. При расчете общей длины учитывают силу тока, материал провода и его сечение.

Используется следующая формула: Площадь сечения медного провода = Максимальная длина *Множитель, где Множитель при значении тока 200 – 500 Ампер равен 2, если значение тока меньше 200, то ток делится на 100.

Эксплуатационные характеристики

Сегодня производители не выпускают кабели, подходящих для работы в любых производственных и климатических условиях. На фото сварочного провода можно видеть всю линейку изделий, несмотря на разные характеристики, все они гибкие и с минимальным сопротивлением.

Марка КГ на продукции российских производителей значит, перед вами гибкий медный провод, его используют, чтобы соединять силовые элементы передвижных устройств, если стоит марка КС, эксплуатационные свойства почти полностью идентичны КГ.

Пример расшифровки может быть представлен следующим образом: КГ 1х16, перед вами специальный одножильный кабель, изделие обладает необходимой гибкостью, его сечение равно 16 мм2, а величина допустимого рабочего тока – 189 А.

Впереди ставится число жил, а остальные цифры – сечение, 2 буквы ХЛ указывают на то, что провод предназначен для использования при низких температурах, благодаря дополнительному покрытию он выдерживает мороз -60 градусов.

С помощью буквы Т обозначаются другие характеристики провода, он подходит для сварки во влажных местах, где постоянно жарко и температура может подниматься до +85 градусов. Благодаря хорошим антисептическим свойствам изделию не страшна плесень с грибками.

Буквы КОГ указывают на то, что жилы отличаются особенной гибкостью, проводник подходит для использования в самых неудобных местах, при этом все рабочие качества сохраняются полностью.

Аббревиатура КГН служит для обозначения негорючести, провод КГ отличается отличной герметичностью, его используют под водой.

Типы проводников

Выделяются следующие основные типы:

  • Одножильные. Их применяют в инверторе, медная жила изготовлена из тонких проволок.
  • Двужильные. В них предусмотрено наличие анода и катода для обеспечения применения тока, обладающего высокой частотой. Ток с такими характеристиками превосходно подходит для импульсной сварки или металлорезки.
  • Трехжильные. Проводники предназначены для применения в сварочных аппаратах, которые способны производить высококачественные швы, их используют, когда монтируют трубопроводы.

Допустимо ли удлинение

Важно знать, как подключать сварочные провода правильно, и когда можно их удлинять. К разъему «-» подключается провод для питания на массу, к разъему «+» выполняется подключение кабеля с электродержателем.

Длинный провод удобно использовать в работе, но при этом повышается сопротивление проводника, это значит, что напряжение будет падать дополнительно.

Когда требуется удлинитель сварочных проводов, он должен быть толще кабеля, подсоединенного к сварочному аппарату, и иметь большое сечение. В этом случае удастся избежать потерь на проводнике, однако масса кабеля неизбежно увеличится тоже.

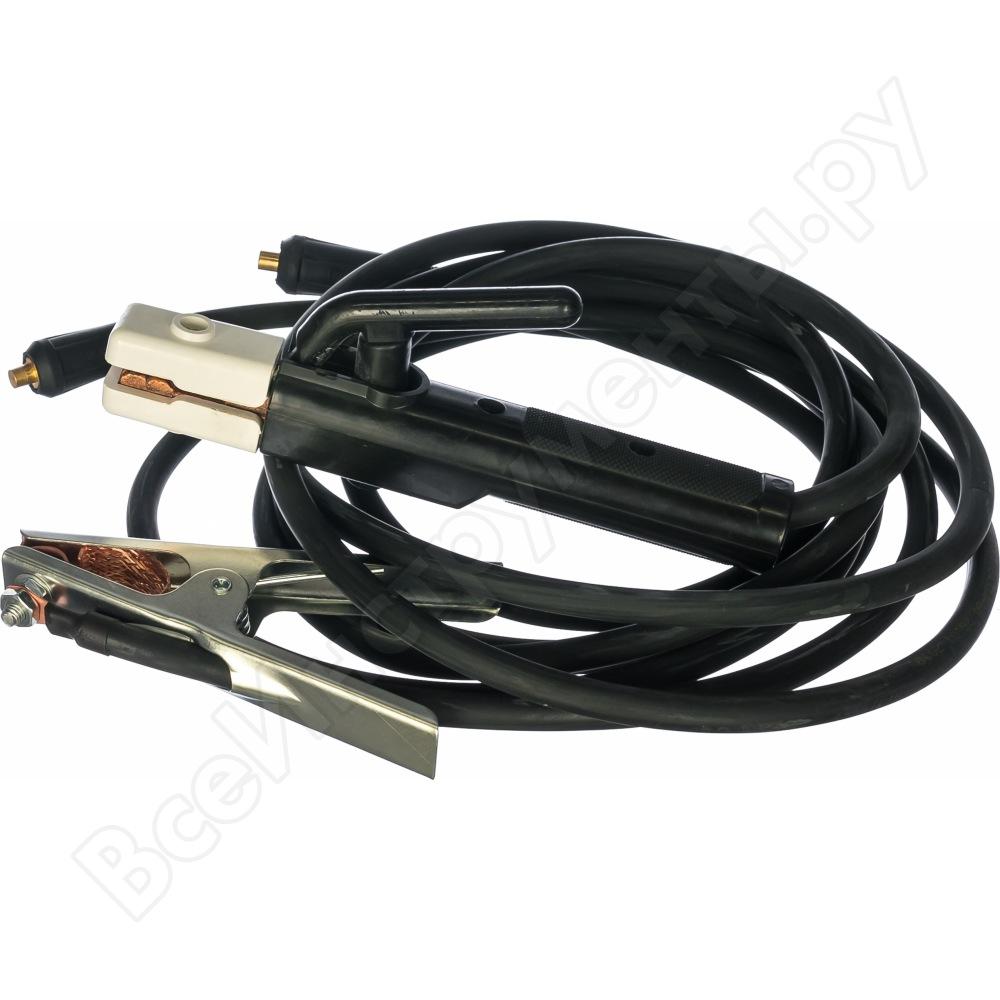

Фото хорошего сварочного провода

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Лучшая цена на сварку проволокой постоянным током — Выгодные предложения на сварку постоянным током от мировых продавцов сварочной проволокой постоянным током

Отличные новости !!! Вы находитесь в нужном месте для сварки проволокой постоянным током. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая сварочная проволока постоянным током в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сварочную проволоку постоянного тока на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сварке проволокой постоянным током и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочный провод dc по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая сварочная проволока для сварщика mig — отличные предложения на сварочную проволоку для сварщика mig от global сварочная проволока для продавцов mig welder

Отличные новости !!! Вы попали в нужное место для приобретения сварочной проволоки для сварщика mig. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая сварочная проволока для сварщика mig собирается в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сварочную проволоку для mig welder на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сварочной проволоке для mig welder и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочную проволоку для mig welder по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Установка

MIG для алюминиевой проволоки

Возможна сварка алюминия практически любой сварочный аппарат MIG, но алюминиевая проволока намного слабее, более липкая, и расширяется больше, чем стальная проволока, поэтому вам нужно сделать несколько шагов настроить сварочный аппарат для предотвращения проблем с подачей проволоки.

Стоит помнить, что MIG подходит только для толстого алюминия. AC TIG упрощает сварку тонкого алюминия, поэтому page решает проблему, которой не должно быть. Хотя не все имеет AC TIG. Я знаю, что не знал, когда писал эту страницу.

Мятый алюминиевый провод!

Алюминиевая проволока намного мягче стальной. Я сфотографировал свой первый опыт сварки алюминия.Проволока свернута в устройстве подачи проволоки как только я пробил дугу!

Это было очень неприятно, и вы найдете несколько сообщений на форуме. об этом и остальном моем опыте обучения. Основные проблемы были вплоть до направляющей и наконечника.

Наконечник большого размера

Проволока смялась в роликах по двум причинам. Во-первых, алюминий расширяется намного больше, чем сталь, когда становится горячий и заедает внутри латунного наконечника.

Чтобы решить эту проблему, используйте наконечник слишком большого размера. Я использовал наконечник, разработанный для стальной проволоки 1,0 мм для работы с алюминиевой проволокой 0,8 мм.

Пластиковый вкладыш для проволоки

Алюминиевая проволока «более липкая», чем стальная, и подобрать на направляющую стальную проволоку. Замена стального вкладыша на пластиковый кажется, что эту проблему можно обойти. Рекомендуются тефлоновые вкладыши.

Я продлил лайнер как можно ближе к роликам проволоки, чтобы уменьшите расстояние, на которое алюминиевый провод должен пройти без опоры.Уменьшение вдвое расстояния между роликами и вкладышем приведет к четверти вероятность смятия провода.

Чистый газ аргон

Последний шаг — обеспечить подачу чистого аргона в качестве защитного газа. На фотографии изображен небольшой газовый баллон емкостью 60 л, подключенный к газовому шлангу. через имперский штуцер тормозной трубки (непослушный).

Этих бутылок хватает примерно на 1 метр сварки, и я прошел через три из них на ранних этапах моей практики, прежде чем принять решение о полном размер бутылки был бы намного экономичнее.

Диаметр проволоки

Скорость подачи проволоки при сварке алюминия примерно вдвое выше, чем при сварке стали. с проволокой эквивалентного диаметра. Это означает, что вы можете использовать более толстую проволоку для алюминий. Более толстая проволока будет менее подвержена гнездованию птиц. Используйте диаметр 1,0 мм алюминиевая проволока вместо проволоки 0,8 мм.

Натяжение проволочного ролика

Натяжение роликов может быть значительно уменьшено, так как ролики будут зажимать алюминий. проволока намного лучше стальной.Чрезмерное натяжение может повредить острый край. проволока, которая может изнашиваться через направляющий канал и увеличивать трение. Ролики с U-образными канавками вместо стандартной V-образной формы имеются канавки, которые, вероятно, уменьшат эту проблему.

Приведенная выше установка в сочетании с максимально прямым сварочным шнуром должна В результате получается достаточно хорошая подача проволоки для сварки алюминия.

Методы

для подключения ИБП и инвертора к домашней и офисной проводке [электрические схемы]

Узнайте, как подключить ИБП или инвертор питания к бытовой технике, такой как вентиляторы, ламповые лампы, энергосберегающие устройства, компьютеры и т. Д.Подключите офисное оборудование, такое как серверы, настольные компьютеры и камеры наблюдения, чтобы убедиться, что они работают в случае сбоя питания или отключения электроэнергии. К ИБП или инвертору можно подключить любые большие и малые устройства и электрическое оборудование, если их общая нагрузка находится в пределах предельной мощности. Поэтому соблюдайте меры предосторожности и подключайте устройства, которые не перегружают систему резервного питания при сбое питания.

Метод № 1:
Без подключения «выходной нейтрали» ИБП или инвертора мощности к приборам и напрямую обеспечивает общую нейтраль дома, квартиры или здания.

Схема электрических соединений ИБП / инвертора питания 1

— Если вышеуказанная схема не работает, возьмите кусок провода и соедините «выходную нейтраль» силового инвертора или ИБП с домашней проводкой нейтрали. Цепь будет замкнута, и приборы заработают. Теперь, если вы сделаете это, никогда, я повторяю, никогда не меняйте полярность входа или выхода, иначе вы не только вызовете короткое замыкание, но и повредите ИБП или инвертор мощности. Так что будьте осторожны.

Схема подключения ИБП / инвертора питания 2

======================================= ===================================
Проблемы с однолинейной / фазной проводкой и решение:
Иногда , вам необходимо отключить ИБП от цепи.В этом случае пометьте вилки проводов под напряжением и нулевого провода и осторожно подключите их обратно. При таком способе подключения убедитесь, что вход и выход ИБП совмещены. В противном случае цепь не будет замкнута и ИБП не будет работать. См. Диаграммы ниже, чтобы лучше понять:


================================ ========================================

Метод № 2:
Цепь ИБП или инвертор мощности с приборами, питая как нейтраль, так и провода под напряжением, идущие непосредственно от его выхода.

Схема подключения ИБП / инвертора мощности 3

— это самый простой и понятный способ подключения устройств с инверторами мощности или ИБП. Этот тип проводки особенно необходим для тех ИБП, которые не могут работать только с фазной разводкой, потому что такие ИБП предназначены для отключения как цепей под напряжением, так и нейтральных входных цепей внутри них, когда выход переключается на резервные батареи. Если вы хотите подключить чувствительные электронные устройства, такие как серверы, компьютеры, телевизоры, звуковые системы, медиаплееры и т. Д., Вам следует предпочесть этот тип проводки или просто подключить с помощью удлинительного шнура.

Примечание: Красный цвет указывает на провод, обеспечивающий фазу / напряжение / горячий / электрический ток, а черный цвет указывает на нейтральный / холодный провод.
